第1章 概述

1.1 Hello简介

根据Hello的自白,利用计算机系统的术语,简述Hello的P2P,020的整个过程。

在linux中,hello.c经过cpp的预处理、ccl的编译、as的汇编、ld的链接最终成为可执行目标程序hello,在shell中键入启动命令后,shell为其fork,产生子进程,于是hello便从Program摇身一变成为Process,这便是P2P的过程。之后shell为其execve,映射虚拟内存,进入程序入口后程序开始载入物理内存,然后进入 main函数执行目标代码,CPU为运行的hello分配时间片执行逻辑控制流。当程序运行结束后,shell父进程负责回收hello进程,内核删除相关数据结构,以上全部便是020的过程。

1.2 环境与工具

列出你为编写本论文,折腾Hello的整个过程中,使用的软硬件环境,以及开发与调试工具。

硬件环境:X64 CPU;2GHz;2G RAM;256GHD Disk 以上

软件环境:Ubuntu18.04.1 LTS

开发与调试工具:vim,gcc,as,ld,edb,readelf,HexEdit



1.3 中间结果

列出你为编写本论文,生成的中间结果文件的名字,文件的作用等。

hello.i预处理之后文本文件

hello.s编译之后的汇编文件

hello.o汇编之后的可重定位目标执行

hello链接之后的可执行目标文件

hello.objdmp  Hello.o的反汇编代码

hello.elf  Hello.o的ELF格式

hello1.objdmp  Hello的反汇编代码

hello1.elf  Hellode ELF格式

1.4 本章小结

本章主要简单介绍了hello的p2p,020过程,列出了本次实验信息:环境、中间结果。

(第1章0.5分)






第2章 预处理

2.1 预处理的概念与作用

概念:预处理器cpp根据以字符#开头的命令(宏定义、条件编译),修改原始的C程序,将引用的所有库展开合并成为一个完整的文本文件。

作用如下:

1.将源文件中用#include形式声明的文件复制到新的程序中。比如hello.c中的#include<stdio.h> 等命令告诉预处理器读取系统头文件stdlib.h等的内容,并把它直接插入到程序文本中。

2.用实际值替换用#define定义的字符串

3.根据#if后面的条件决定需要编译的代码



2.2在Ubuntu下预处理的命令

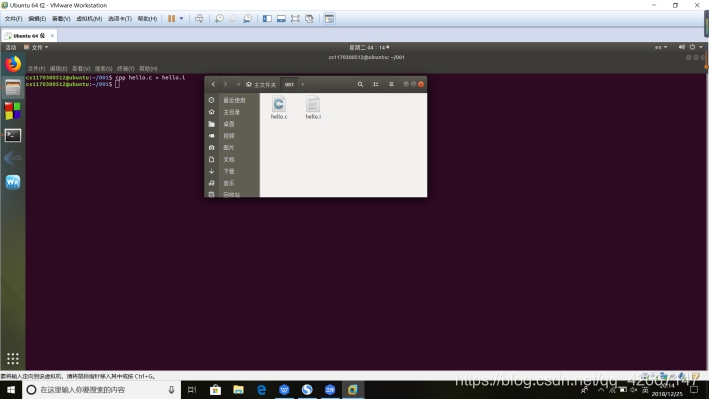

命令:cpp hello.c > hello.i



2.3 Hello的预处理结果解析



使用 vim 打开 hello.i 之后发现,整个 hello.i 程序已经拓展,以 stdio.h 的展开为例,cpp 到默认的环境变量下寻找 stdio.h,打开/usr/include/stdio.h 发现其中依然使用了#define 语句,cpp 对此递归展开,所以最终.i 程序中是没有#define 的。而且发现其中使用了大量的#ifdef #ifndef 的语句,cpp 会对条件值进行判断来决定是否执行包含其中的逻辑。其他类似。

2.4 本章小结

本章主要介绍了预处理的定义与作用、hello.c 需要用到许多不是自身的“前件儿”并结合预处理之后的程序对预处理结果进行了解析

第3章 编译

3.1 编译的概念与作用



编译器将文本文件 hello.i 翻译成文本文件 hello.s,它包含一个汇编语言程序。

这个过程称为编译,同时也是编译的作用。

编译器的构建流程主要分为 3 个步骤:

1. 词法分析器,用于将字符串转化成内部的表示结构。

2. 语法分析器,将词法分析得到的标记流(token)生成一棵语法树。

3. 目标代码的生成,将语法树转化成目标代码。



3.2 在Ubuntu下编译的命令

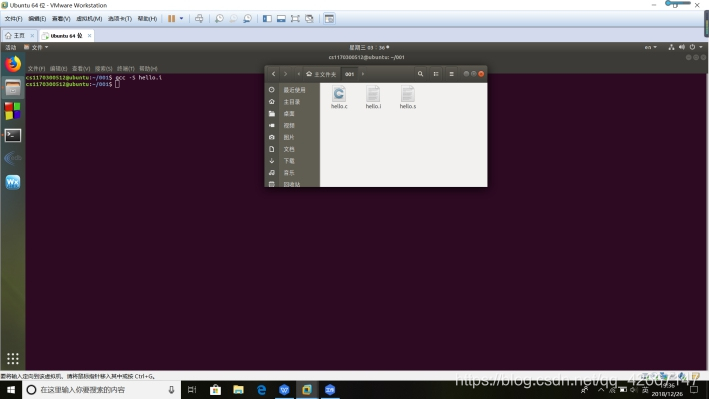

命令:gcc -S hello.i



3.3 Hello的编译结果解析

一.汇编指令

.file 声明源文件

.text 以下是代码段

.section .rodata 以下是 rodata 节

.globl 声明一个全局变量

.type 用来指定是函数类型或是对象类型

.size 声明大小

.long、.string 声明一个 long、string 类型

.align 声明对指令或者数据的存放地址进行对齐的方式

二.数据

hello.s 中用到的 C 数据类型有:整数、字符串、数组。

1>字符串

程序中的字符串分别是:

1) “Hello 学号 姓名!\n”,第一个 printf 传入的输出格式化参数,

在 hello.s 中声明,可以发现字符串被编码成 UTF-8 格式,一个

汉字在 utf-8 编码中占三个字节,一个\代表一个字节。

2) “Hello %s %s\n”,第二个 printf 传入的输出格式化参数,在 hello.s 中

声明。其中后两个字符串都声明在了.rodata 只读数据节。

2>整数

程序中涉及的整数有:

1) int a:a 在 C 程序中被声明为全局变量,且已经被

赋值,编译器处理时在.data 节声明该变量,.data 节存放已经初始化的

全局和静态 C 变量。编译器首先将 a在.text 代码段中声明为全局变量,其次在.data 段中,设置对齐方式为4、设置类型为对象、设置大小为 4 字节、设置为 long 类型其值为 2(long 类型在 linux 下与 int 相同为 4B,将 int 声明为 long 应该是编译器偏好)。

2) int i:编译器将局部变量存储在寄存器或者栈空间中,在 hello.s 中

编译器将 i 存储在栈上空间-4(%rbp)中,可以看出 i 占据了栈中的 4B。

3) int argc:作为第一个参数传入。

4) 立即数:其他整形数据的出现都是以立即数的形式出现的,直接

硬编码在汇编代码中。

3>数组

程序中涉及数组的是:char *argv[] main,函数执行时输入的命令行,

argv 作为存放 char 指针的数组同时是第二个参数传入。

argv 单个元素 char*大小为 8B,argv 指针指向已经分配好的、一片存

放着字符指针的连续空间,起始地址为 argv,main 函数中访问数组元素

argv[1],argv[2]时,按照起始地址 argv 大小 8B 计算数据地址取数据,在

hello.s 中,使用两次(%rax)(两次 rax 分别为 argv[1]和 argv[2]的地址)取

出其值。

三.赋值

程序中涉及的赋值操作有:

1) int sleepsecs=2.5 :因为 sleepsecs 是全局变量,所以直接在.data 节中

将 sleepsecs 声明为值 2 的 long 类型数据。

2) i=0:整型数据的赋值使用 mov 指令完成,根据数据的大小不同使用不

同后缀,分别为:

指令 b      w        l       q

大小 8b (1B) 16b (2B) 32b (4B) 64b (8B)

因为 i 是 4B 的 int 类型,所以使用 movl 进行赋值,

四.类型转换

程序中涉及隐式类型转换的是:int sleepsecs=2.5,将浮点数类型的 2.5 转换为int 类型。当在 double 或 float 向 int 进行类型转换的时候,程序改变数值和位模式的原则是:值会向零舍入。例如 1.999 将被转换成 1,-1.999 将被转换成-1。进一步来讲,可能会产生值溢出的情况,与 Intel 兼容的微处理器指定位模式[10…000]为整数不确定值,一个浮点数到整数的转换,如果不能为该浮点数找到一个合适的整数近似值,就会产生一个整数不确定值。浮点数默认类型为 double,所以上述强制转化是 double 强制转化为 int 类型。遵从向零舍入的原则,将 2.5 舍入为 2。

五.算数操作

leaq S,D D=&S

INC D D+=1

DEC D D-=1

NEG D D=-D

ADD S,D D=D+S

SUB S,D D=D-S

IMULQ S R[%rdx]:R[%rax]=S*R[%rax](有符号)

MULQ S R[%rdx]:R[%rax]=S*R[%rax](无符号)

IDIVQ S R[%rdx]=R[%rdx]:R[%rax] mod S(有符号)

R[%rax]=R[%rdx]:R[%rax] div S

DIVQ S R[%rdx]=R[%rdx]:R[%rax] mod S(无符号)

R[%rax]=R[%rdx]:R[%rax] div S

程序中涉及的算数操作有

1) i++,对计数器 i 自增,使用程序指令 addl,后缀 l 代表操作数是一个

4B 大小的数据。

2) 汇编中使用 leaq .LC1(%rip),%rdi,使用了加载有效地址指令 leaq 计算LC1 的段地址%rip+.LC1 并传递给%rdi。

六.关系操作

进行关系操作的汇编指令有:

CMP S1,S2 S2-S1 比较-设置条件码

TEST S1,S2 S1&S2 测试-设置条件码

SET** D D=** 按照**将条件码设置 D

J** —— 根据**与条件码进行跳转

程序中涉及的关系运算为:

1) argc!=3:判断 argc 不等于 3。hello.s 中使用 cmpl $3,-20(%rbp),计算 argc-3

然后设置条件码,为下一步 je 利用条件码进行跳转作准备。

2) i<10:判断 i 小于 10。hello.s 中使用 cmpl $9,-4(%rbp),计算 i-9 然后设置

条件码,为下一步 jle 利用条件码进行跳转做准备。

七.控制转移

程序中涉及的控制转移有:

1) if (argv!=3):当 argv 不等于 3 的时候执行程序段中的代码。对

于 if 判断,编译器使用跳转指令实现,首先 cmpl 比较 argv 和 3,设置条件码,使用 je 判断 ZF 标志位,如果为 0,说明 argv-3=0 argv==3,则不执行if 中的代码直接跳转到.L2,否则顺序执行下一条语句,即执行 if 中的代码

2) for(i=0;i<10;i++):使用计数变量 i 循环 10 次。编译器的编译逻辑是,首先无条件跳转到位于循环体.L4 之后的比较代码,使用 cmpl 进行

比较,如果 i<=9,则跳入.L4 for 循环体执行,否则说明循环结束,顺序执

行 for 之后的逻辑。

八.函数操作

函数是一种过程,过程提供了一种封装代码的方式,用一组指定的参数和可选

的返回值实现某种功能。P 中调用函数 Q 包含以下动作:

1) 传递控制:进行过程 Q 的时候,程序计数器必须设置为 Q 的代码的起始

地址,然后在返回时,要把程序计数器设置为 P 中调用 Q 后面那条指令的

地址。

2) 传递数据:P 必须能够向 Q 提供一个或多个参数,Q 必须能够向 P 中返回

一个值。

3) 分配和释放内存:在开始时,Q 可能需要为局部变量分配空间,而在返回前,又必须释放这些空间。64 位程序参数存储顺序(浮点数使用 xmm,不包含):

1    2     3    4   5   6   7

%rdi %rsi %rdx %rcx %r8 %r9 栈空间

程序中涉及函数操作的有:

1) main 函数:

a) 传递控制,main 函数因为被调用 call 才能执行(被系统启动函数

__libc_start_main 调用),call 指令将下一条指令的地址 dest 压栈,

然后跳转到 main 函数。

b) 传递数据,外部调用过程向 main 函数传递参数 argc 和 argv,分别

使用%rdi 和%rsi 存储,函数正常出口为 return 0,将%eax 设置 0

返回。

c) 分配和释放内存,使用%rbp 记录栈帧的底,函数分配栈帧空间

在%rbp 之上,程序结束时,调用 leave 指令,leave 相当于

mov %rbp,%rsp,pop %rbp,恢复栈空间为调用之前的状态,然后 ret

返回,ret 相当 pop IP,将下一条要执行指令的地址设置为 dest。

2) printf 函数:

a) 传递数据:第一次 printf 将%rdi 设置为“Usage: Hello 学号 姓名!

\n”字符串的首地址。第二次 printf 设置%rdi 为“Hello %s %s\n”

的首地址,设置%rsi 为 argv[1],%rdx 为 argv[2]。

b) 控制传递:第一次 printf 因为只有一个字符串参数,所以 call

puts@PLT;第二次 printf 使用 call printf@PLT。

3) exit 函数:

a) 传递数据:将%edi 设置为 1。

b) 控制传递:call exit@PLT。

4) sleep 函数:

a) 传递数据:将%edi 设置为 sleepsecs。

b) 控制传递:call sleep@PLT。

5) getchar 函数:

a) 控制传递:call gethcar@PLT



3.4 本章小结



本章主要阐述了编译器是如何处理 C 语言的各个数据类型以及各类操作的,

基本都是先给出原理然后结合 hello.c C 程序到 hello.s 汇编代码之间的映射关系作出合理解释。编译器将.i 的拓展程序编译为.s 的汇编代码。经过编译之后,我们的 hello 自C 语言解构为更加低级的汇编语言。

(第3章2分)


第4章 汇编

4.1 汇编的概念与作用



汇编器(as)将.s 汇编程序翻译成机器语言指令,把这些指令打包成可重定位目标程序的格式,并将结果保存在.o 目标文件中,.o 文件是一个二进制文件,它包含程序的指令编码。这个过程称为汇编,亦即汇编的作用。

4.2 在Ubuntu下汇编的命令

命令:as hello.s -o hello.o



4.3 可重定位目标elf格式

分析hello.o的ELF格式,用readelf等列出其各节的基本信息,特别是重定位项目分析。

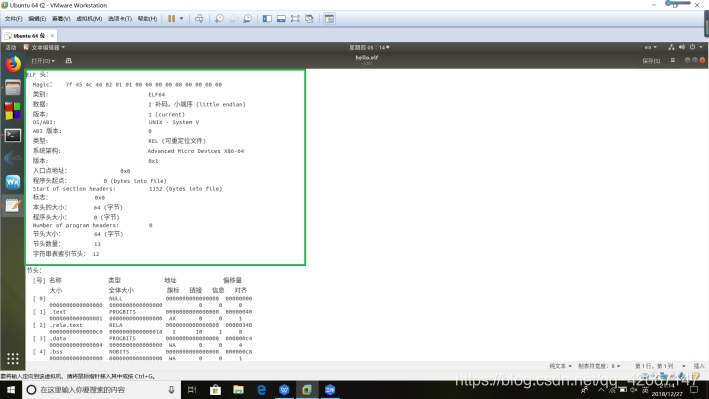

使用 readelf -a hello.o > hello.elf 指令获得 hello.o 文件的 ELF 格式。其组成如下:

1) ELF Header:以 16B 的序列 Magic 开始,Magic 描述了生成该文件的系统的字的大小和字节顺序,ELF 头剩下的部分包含帮助链接器语法分析和解释目标文件的信息,其中包括 ELF 头的大小、目标文件的类型、机器类型、

字节头部表(section header table)的文件偏移,以及节头部表中条目的大小和数量等信息。

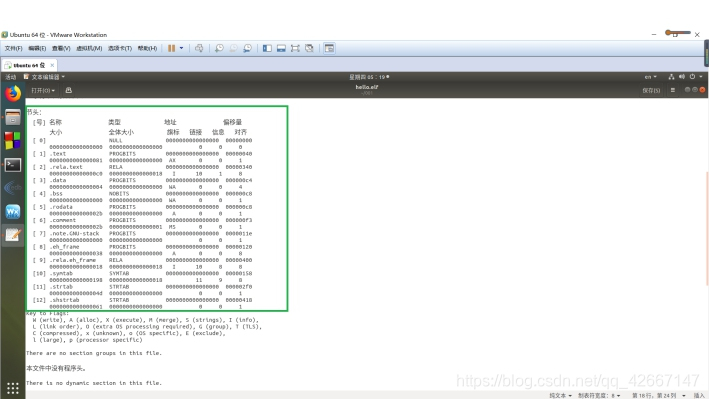

2) Section Headers:节头部表,包含了文件中出现的各个节的语义,包括节

的类型、位置和大小等信息。



3) 重定位节.rela.text ,一个.text 节中位置的列表,包含.text 节中需要进行重定位的信息,当链接器把这个目标文件和其他文件组合时,需要修改这些位

置。如图 4.4,图中 8 条重定位信息分别是对.L0(第一个 printf 中的字符

串)、puts 函数、exit 函数、.L1(第二个 printf 中的字符串)、printf 函数、

sleepsecs、sleep 函数、getchar 函数进行重定位声明。



.rela 节的包含的信息有(readelf 显示与 hello.o 中的编码不同,以 hello为准)

offset 需要进行重定向的代码在.text或.data 节中的偏移位置,8 个字节。

Info 包括 symbol 和 type 两部分,其中 symbol 占前 4 个字节,

type 占后 4 个字节,symbol 代表重定位到的目标在.symtab

中的偏移量,type 代表重定位的类型

Addend 计算重定位位置的辅助信息,共占 8 个字节

Type 重定位到的目标的类型

Name 重定向到的目标的名称

3).rela.eh_frame : eh_frame 节的重定位信息。

4).symtab:符号表,用来存放程序中定义和引用的函数和全局变量的信息。

重定位需要引用的符号都在其中声明。



4.4 Hello.o的结果解析

objdump -d -r hello.o  分析hello.o的反汇编,并请与第3章的 hello.s进行对照分析。

说明机器语言的构成,与汇编语言的映射关系。特别是机器语言中的操作数与汇编语言不一致,特别是分支转移函数调用等。

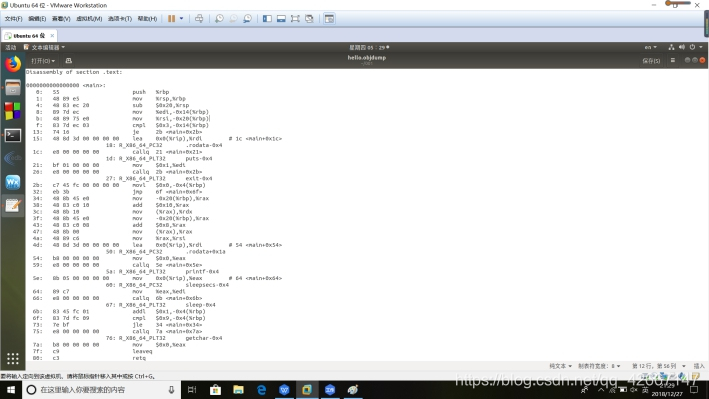

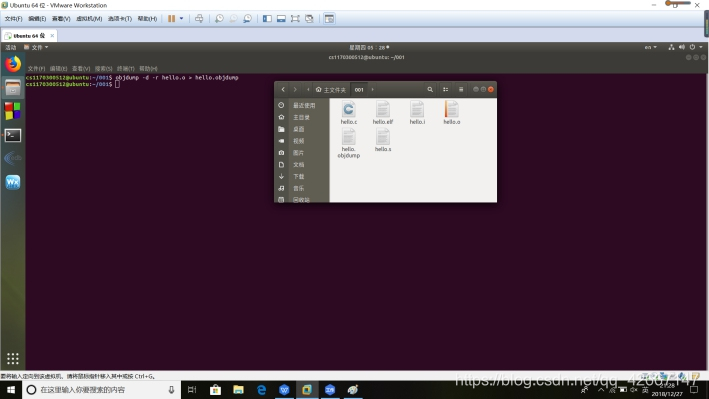

使用 objdump -d -r hello.o > hello.objdump 获得反汇编代码。



除去显示格式之外两者差别不大,主要差别如下:

1) 分支转移:反汇编代码跳转指令的操作数使用的不是段名称如.L3,因为段名称只是在汇编语言中便于编写的助记符,所以在汇编成机器语言之后显

然不存在,而是确定的地址。

2) 函数调用:在.s 文件中,函数调用之后直接跟着函数名称,而在反汇编程序中,call 的目标地址是当前下一条指令。这是因为 hello.c 中调用的函数

都是共享库中的函数,最终需要通过动态链接器才能确定函数的运行时执

行地址,在汇编成为机器语言的时候,对于这些不确定地址的函数调用,

将其 call 指令后的相对地址设置为全 0(目标地址正是下一条指令),然

后在.rela.text 节中为其添加重定位条目,等待静态链接的进一步确定。

3) 全局变量访问:在.s 文件中,访问 rodata(printf 中的字符串),使用段名称+%rip,在反汇编代码中 0+%rip,因为 rodata 中数据地址也是在运行时

确定,故访问也需要重定位。所以在汇编成为机器语言时,将操作数设置

为全 0 并添加重定位条目。



4.5 本章小结



本章介绍了 hello 从 hello.s 到 hello.o 的汇编过程,通过查看 hello.o 的 elf 格式和使用 objdump 得到反汇编代码与 hello.s 进行比较的方式,间接了解到从汇编语言映射到机器语言汇编器需要实现的转换。

(第4章1分)


5链接

5.1 链接的概念与作用

链接是将各种代码和数据片段收集并组合成一个单一文件的过程,这个文件可

被加载到内存并执行。链接可以执行于编译时,也就是在源代码被编译成机器代

码时;也可以执行于加载时,也就是在程序被加载器加载到内存并执行时;甚至

于运行时,也就是由应用程序来执行。链接是由叫做链接器的程序执行的。链接

器使得分离编译成为可能。



5.2 在Ubuntu下链接的命令

命令:ld -o hello -dynamic-linker /lib64/ld-linux-x86-64.so.2 /usr/lib/x86_64-linux-

     gnu/crt1.o /usr/lib/x86_64-linux-gnu/crti.o hello.o /usr/lib/x86_64-linux-gnu/

     libc.so /usr/lib/x86_64-linux-gnu/crtn.o





5.3 可执行目标文件hello的格式

分析hello的ELF格式,用readelf等列出其各段的基本信息,包括各段的起始地址,大小等信息。

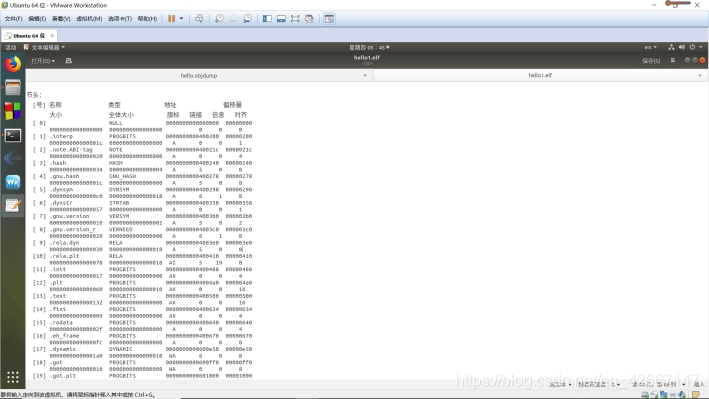

使用 readelf -a hello > hello1.elf 命令生成 hello 程序的 ELF 格式文件。

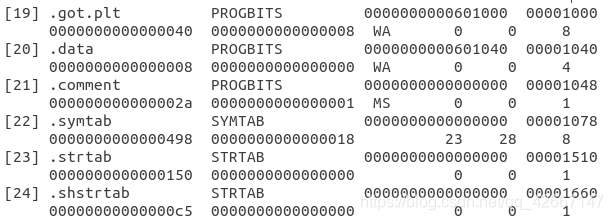

在 ELF 格式文件中,Section Headers 对 hello 中所有的节信息进行了声明,其中包括大小 Size 以及在程序中的偏移量 Offset,因此根据 Section Headers 中的信息我们就可以用 HexEdit 定位各个节所占的区间(起始位置,大小)。其中 Address是程序被载入到虚拟地址的起始地址。





5.4 hello的虚拟地址空间

使用edb加载hello,查看本进程的虚拟地址空间各段信息,并与5.3对照分析说明。

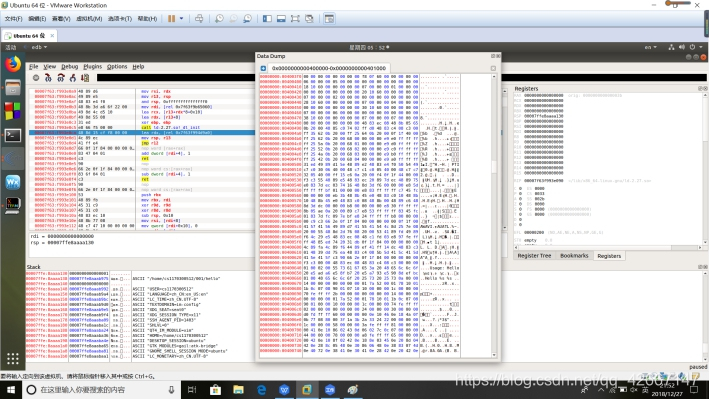

使用 edb 打开 hello 程序,通过 edb 的 Data Dump 窗口查看加载到虚拟地址中的 hello 程序。



在 0x400000~0x401000 段中,程序被载入,自虚拟地址 0x400000 开始,自

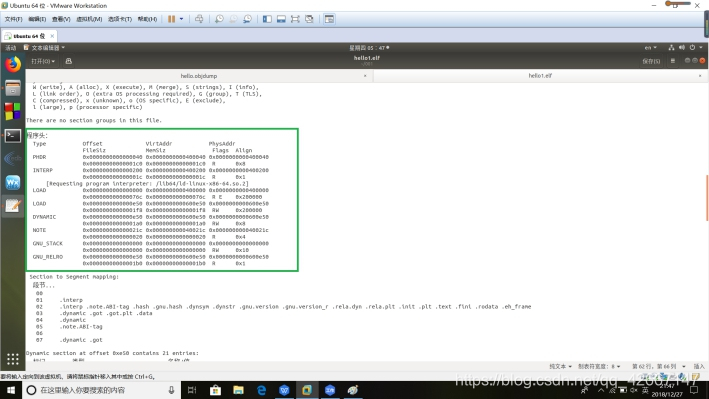

0x400ff0 结束,这之间每个节(开始 ~ .eh_frame 节)的排列即开始结束中 Address 中声明。查看 ELF 格式文件中的 Program Headers,程序头表在执行的时候被使用,它告诉链接器运行时加载的内容并提供动态链接的信息。每一个表项提供了各段在虚拟地址空间和物理地址空间的大小、位置、标志、访问权限和对齐方面的信息。在下面可以看出,程序包含 8 个段:

1) PHDR 保存程序头表。

2) INTERP 指定在程序已经从可执行文件映射到内存之后,必须调用的解释 器(如动态链接器)。

3) LOAD 表示一个需要从二进制文件映射到虚拟地址空间的段。其中保存了常量数据(如字符串)、程序的目标代码等。

4) DYNAMIC 保存了由动态链接器使用的信息。

5) NOTE 保存辅助信息。

6) GNU_STACK:权限标志,标志栈是否是可执行的。

7) GNU_RELRO:指定在重定位结束之后那些内存区域是需要设置只读。



通过 Data Dump 查看虚拟地址段 0x600000~0x602000,在 0~fff 空间中,与

0x400000~0x401000 段的存放的程序相同,在 fff 之后存放的是.dynamic~.shstrtab节

5.5 链接的重定位过程分析

objdump -d -r hello 分析hello与hello.o的不同,说明链接的过程。

结合hello.o的重定位项目,分析hello中对其怎么重定位的。

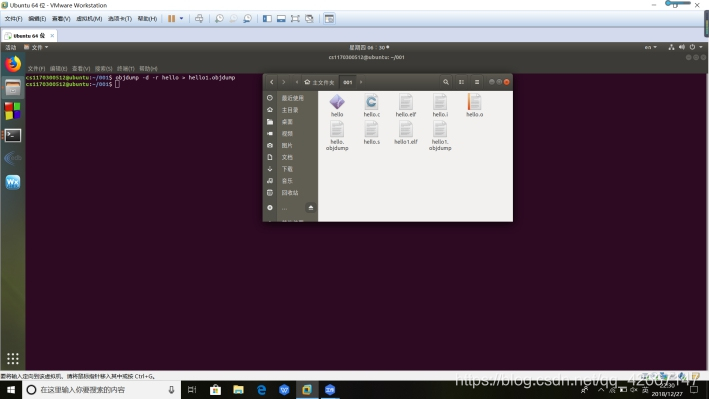

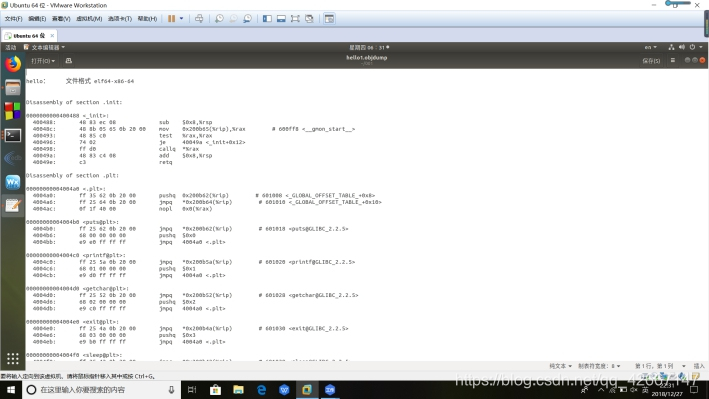

使用 objdump -d -r hello > hello1.objdump 获得 hello 的反汇编代码。





与 hello.o 反汇编文本 hello.objdump 相比,在 hello1.objdump 中多了许多节,列在下面。

.interp 保存 ld.so 的路径

.note.ABI-tag Linux 下特有的 section

.hash 符号的哈希表

.gnu.hash GNU 拓展的符号的哈希表

.dynsym 运行时/动态符号表

.dynstr 存放.dynsym 节中的符号名称

.gnu.version 符号版本

.gnu.version_r 符号引用版本

.rela.dyn 运行时/动态重定位表

.rela.plt .plt 节的重定位条目

.init 程序初始化需要执行的代码

.plt 动态链接-过程链接表

.fini 当程序正常终止时需要执行的代码

.eh_frame contains exception unwinding and

source language information.

.dynamic 存放被 ld.so 使用的动态链接信息

.got 动态链接-全局偏移量表-存放变量

.got.plt 动态链接-全局偏移量表-存放函数

.data 初始化了的数据

.comment 一串包含编译器的 NULL-terminated 字

符串

通过比较 hello.objdump 和 helloo.objdump 了解链接器。

1)函数个数:在使用 ld 命令链接的时候,指定了动态链接器为 64 的

/lib64/ld-linux-x86-64.so.2,crt1.o、crti.o、crtn.o 中主要定义了程序入口_start、初始化函数_init,_start 程序调用 hello.c 中的 main 函数,libc.so 是动态链接共享库,其中定义了 hello.c 中用到的 printf、sleep、getchar、exit 函数和_start 中调用的__libc_csu_init,__libc_csu_fini,__libc_start_main。链接器将上述函数加入。

2)函数调用:链接器解析重定条目时发现对外部函数调用的类型为R_X86_64_PLT32 的重定位,此时动态链接库中的函数已经加入到了 PLT 中,.text与.plt 节相对距离已经确定,链接器计算相对距离,将对动态链接库中函数的调用值改为 PLT 中相应函数与下条指令的相对地址,指向对应函数。对于此类重定位链接器为其构造.plt 与.got.plt。

3).rodata 引用:链接器解析重定条目时发现两个类型为 R_X86_64_PC32 的

对.rodata 的重定位(printf 中的两个字符串),.rodata 与.text 节之间的相对距离确定,因此链接器直接修改 call 之后的值为目标地址与下一条指令的地址之差,指向相应的字符串。这里以计算第一条字符串相对地址为例说明计算相对地址的算法(算法说明同 4.3 节):

refptr = s + r.offset = Pointer to 0x40054A

refaddr = ADDR(s) + r.offset= ADDR(main)+r.offset=0x400532+0x18=0x40054A

*refptr = (unsigned) (ADDR(r.symbol) + r.addend-refaddr) =

ADDR(str1)+r.addend-refaddr=0x400644+(-0x4)-0x40054A=(unsigned) 0xF6,

其他.rodata 引用,函数调用原理类似。

5.6 hello的执行流程

使用edb执行hello,说明从加载hello到_start,到call main,以及程序终止的所有过程。请列出其调用与跳转的各个子程序名或程序地址。

使用 edb 执行 hello,观察函数执行流程,将过程中执行的主要函数列在下面:

程序名称           程序地址

ld-2.27.so!_dl_start   0x7fce 8cc38ea0

ld-2.27.so!_dl_init    0x7fce 8cc47630

hello!_start          0x400500

libc-2.27.so!__libc_start_main   0x7fce 8c867ab0

-libc-2.27.so!__cxa_atexit   0x7fce 8c889430

-libc-2.27.so!__libc_csu_init   0x4005c0

hello!_init           0x400488

libc-2.27.so!_setjmp 0x7fce 8c884c10

-libc-2.27.so!_sigsetjmp 0x7fce 8c884b70

--libc-2.27.so!__sigjmp_save 0x7fce 8c884bd0

hello!main 0x400532

hello!puts@plt 0x4004b0

hello!exit@plt 0x4004e0

*hello!printf@plt --

*hello!sleep@plt --

*hello!getchar@plt --

ld-2.27.so!_dl_runtime_resolve_xsave 0x7fce 8cc4e680

-ld-2.27.so!_dl_fixup 0x7fce 8cc46df0

--ld-2.27.so!_dl_lookup_symbol_x 0x7fce 8cc420b0

libc-2.27.so!exit 0x7fce 8c889128



5.7 Hello的动态链接分析

 分析hello程序的动态链接项目,通过edb调试,分析在dl_init前后,这些项目的内容变化。要截图标识说明。

对于动态共享链接库中 PIC 函数,编译器没有办法预测函数的运行时地址,所

以需要添加重定位记录,等待动态链接器处理,为避免运行时修改调用模块的代

码段,链接器采用延迟绑定的策略。动态链接器使用过程链接表 PLT+全局偏移量

表 GOT 实现函数的动态链接,GOT 中存放函数目标地址,PLT 使用 GOT 中地址跳转到目标函数。在 dl_init 调用之前,对于每一条 PIC 函数调用,调用的目标地址都实际指向PLT 中的代码逻辑,GOT 存放的是 PLT 中函数调用指令的下一条指令地址。在 dl_init 调用之后,如图 5.4 (b),0x601008 和 0x601010 处的两个 8B 数据分别发生改变为 0x7fd9 d3925170 和 0x7fd9 d3713680,如图 5.4(c)其中 GOT[1]指向重定位表(依次为.plt 节需要重定位的函数的运行时地址)用来确定调用的函数地址.如图GOT[2]指向动态链接器 ld-linux.so 运行时地址。

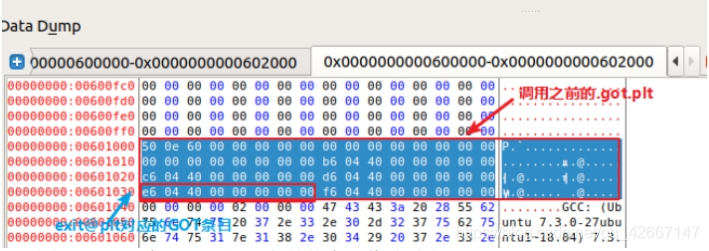

(根据.plt 中 exit@plt jmp 的引用地址 0x601030 可以得到其.got.plt 条目为

0x4004e6,正是其下条指令地址)

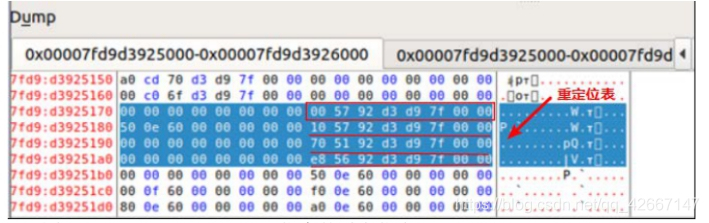

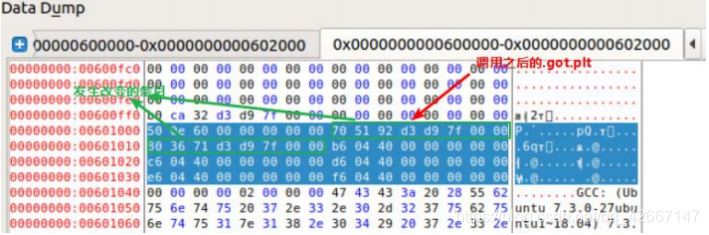

调用 dl_init 之后的全局偏移量表.got.plt





0x7fd9 d3925170 指向的重定位表

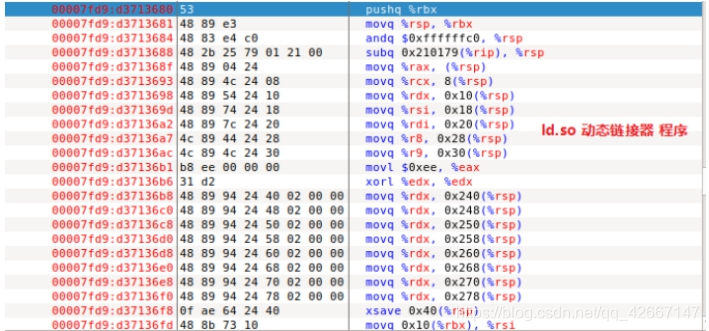

0x7fd9 d3713680 目标程序-动态链接器



在之后的函数调用时,首先跳转到 PLT 执行.plt 中逻辑,第一次访问跳转时

GOT 地址为下一条指令,将函数序号压栈,然后跳转到 PLT[0],在 PLT[0]中将重定位表地址压栈,然后访问动态链接器,在动态链接器中使用函数序号和重定位表确定函数运行时地址,重写 GOT,再将控制传递给目标函数。之后如果对同样函数调用,第一次访问跳转直接跳转到目标函数。因为在 PLT 中使用的 jmp,所以执行完目标函数之后的返回地址为最近 call 指令下一条指令地址,即在 main 中的调用完成地址。

5.8 本章小结

在本章中主要介绍了链接的概念与作用、hello 的 ELF 格式,分析了 hello 的

虚拟地址空间、重定位过程、执行流程、动态链接过程

(第5章1分)




6hello进程管理

6.1 进程的概念与作用

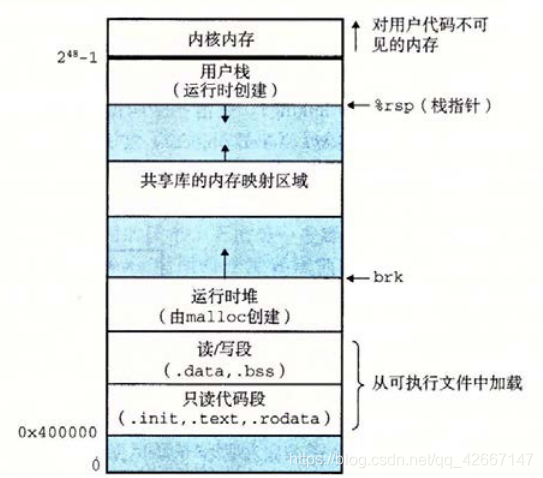

进程是一个执行中的程序的实例,每一个进程都有它自己的地址空间,一般情

况下,包括文本区域、数据区域、和堆栈。文本区域存储处理器执行的代码;数

据区域存储变量和进程执行期间使用的动态分配的内存;堆栈区域存储区着活动

过程调用的指令和本地变量。进程为用户提供了以下假象:我们的程序好像是系统中当前运行的唯一程序一样,我们的程序好像是独占的使用处理器和内存,处理器好像是无间断的执行我们程序中的指令,我们程序中的代码和数据好像是系统内存中唯一的对象。



6.2 简述壳Shell-bash的作用与处理流程

Shell 的作用:Shell 是一个用 C 语言编写的程序,他是用户使用 Linux 的桥梁。

Shell 是指一种应用程序,Shell 应用程序提供了一个界面,用户通过这个界面访问操作系统内核的服务。处理流程:

1)从终端读入输入的命令。

2)将输入字符串切分获得所有的参数

3)如果是内置命令则立即执行

4)否则调用相应的程序为其分配子进程并运行

5)shell 应该接受键盘输入信号,并对这些信号进行相应处理

6.3 Hello的fork进程创建过程

在终端 Gnome-Terminal 中键入 ./hello 1170300512 chengsa,运行的终端程序会

对输入的命令行进行解析,因为 hello 不是一个内置的 shell 命令所以解析之后终端程序判断./hello 的语义为执行当前目录下的可执行目标文件 hello,之后终端程序首先会调用 fork 函数创建一个新的运行的子进程,新创建的子进程几乎但不完全与父进程相同,子进程得到与父进程用户级虚拟地址空间相同的(但是独立的)

一份副本,这就意味着,当父进程调用 fork 时,子进程可以读写父进程中打开的

任何文件。父进程与子进程之间最大的区别在于它们拥有不同的 PID。父进程与子进程是并发运行的独立进程,内核能够以任意方式交替执行它们的逻辑控制流的指令。在子进程执行期间,父进程默认选项是显示等待子进程的完成。

6.4 Hello的execve过程

当 fork 之后,子进程调用 execve 函数(传入命令行参数)在当前进程的上下

文中加载并运行一个新程序即 hello 程序,execve 调用驻留在内存中的被称为  启动加载器的操作系统代码来执行 hello 程序,加载器删除子进程现有的虚拟内存段,并创建一组新的代码、数据、堆和栈段。新的栈和堆段被初始化为零,通过将虚拟地址空间中的页映射到可执行文件的页大小的片,新的代码和数据段被初始化为可执行文件中的内容。最后加载器设置 PC 指向_start 地址,_start 最终调用 hello中的 main 函数。除了一些头部信息,在加载过程中没有任何从磁盘到内存的数据复制。直到 CPU 引用一个被映射的虚拟页时才会进行复制,这时,操作系统利用它的页面调度机制自动将页面从磁盘传送到内存。

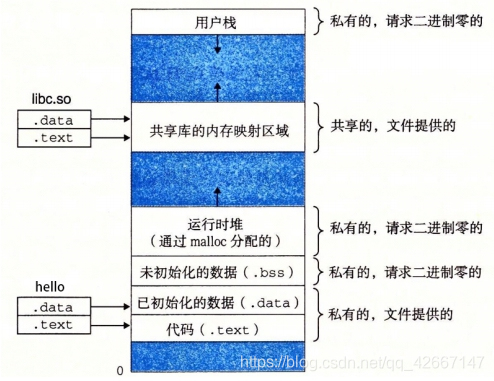

加载器创建的内存映像如下:





6.5 Hello的进程执行

结合进程上下文信息、进程时间片,阐述进程调度的过程,用户态与核心态转换等等。

逻辑控制流:一系列程序计数器 PC 的值的序列叫做逻辑控制流,进程是轮流使用处理器的,在同一个处理器核心中,每个进程执行它的流的一部分后被抢占(暂时挂起),然后轮到其他进程。

时间片:一个进程执行它的控制流的一部分的每一时间段叫做时间片。

用户模式和内核模式:处理器通常使用一个寄存器提供两种模式的区分,该寄存器描述了进程当前享有的特权,当没有设置模式位时,进程就处于用户模式中,用户模式的进程不允许执行特权指令,也不允许直接引用地址空间中内核区内的

代码和数据;设置模式位时,进程处于内核模式,该进程可以执行指令集中的任

何命令,并且可以访问系统中的任何内存位置。

上下文信息:上下文就是内核重新启动一个被抢占的进程所需要的状态,它由通用寄存器、浮点寄存器、程序计数器、用户栈、状态寄存器、内核栈和各种内核数据结构等对象的值构成。

简单看 hello sleep 进程调度的过程:当调用 sleep 之前,如果 hello 程序不被抢占则顺序执行,假如发生被抢占的情况,则进行上下文切换,上下文切换是由内核中调度器完成的,当内核调度新的进程运行后,它就会抢占当前进程,并进行 1)保存以前进程的上下文 2)恢复新恢复进程被保存的上下文,3)将控制传递给这个新恢复的进程 ,来完成上下文切换。

hello 初始运行在用户模式,在 hello 进程调用 sleep 之后陷入内核模

式,内核处理休眠请求主动释放当前进程,并将 hello 进程从运行队列中移出加入等待队列,定时器开始计时,内核进行上下文切换将当前进程的控制权交给其他进程,当定时器到时时(2.5secs)发送一个中断信号,此时进入内核状态执行中断处理,将 hello 进程从等待队列中移出重新加入到运行队列,成为就绪状态,hello进程就可以继续进行自己的控制逻辑流了。

   hello 调用 getchar 的时候,实际落脚到执行输入流是 stdin 的系统调用 read,

hello 之前运行在用户模式,在进行 read 调用之后陷入内核,内核中的陷阱处理程序请求来自键盘缓冲区的 DMA 传输,并且安排在完成从键盘缓冲区到内存的数据传输后,中断处理器。此时进入内核模式,内核执行上下文切换,切换到其他进程。当完成键盘缓冲区到内存的数据传输时,引发一个中断信号,此时内核从其他进程进行上下文切换回 hello 进程。

6.6 hello的异常与信号处理

 hello执行过程中会出现哪几类异常,会产生哪些信号,又怎么处理的。

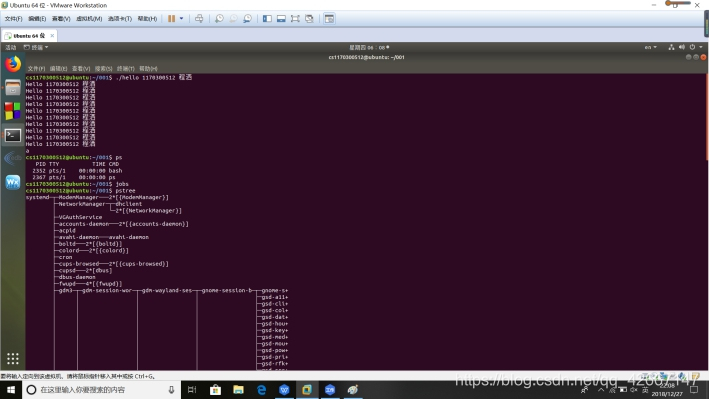

 程序运行过程中可以按键盘,如不停乱按,包括回车,Ctrl-Z,Ctrl-C等,Ctrl-z后可以运行ps  jobs  pstree  fg  kill 等命令,请分别给出各命令及运行结截屏,说明异常与信号的处理。

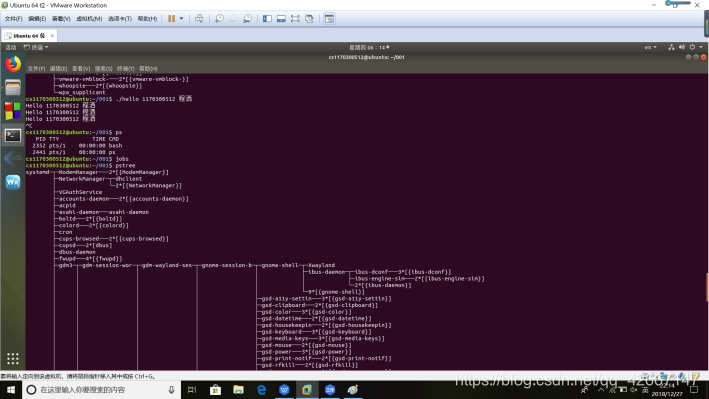

如图,是正常执行 hello 程序的结果,当程序执行完成之后,进程被

回收。

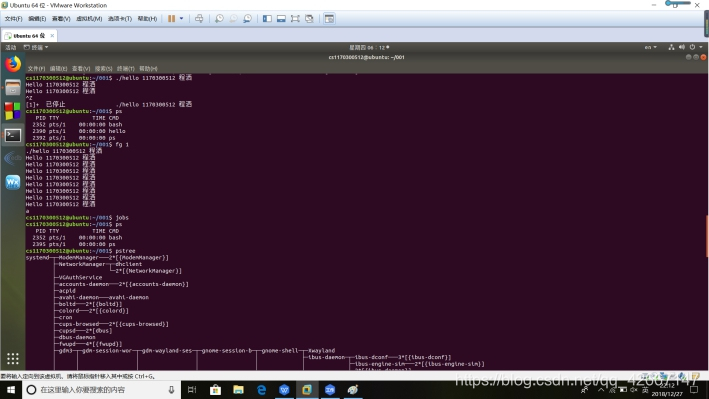

如图,是在程序输出 2 条 info 之后按下 ctrl-z 的结果,当按下 ctrl-之后,shell 父进程收到 SIGSTP 信号,信号处理函数的逻辑是打印屏幕回显、将hello 进程挂起,通过 ps 命令我们可以看出 hello 进程没有被回收,此时他的后台job 号是 1,调用 fg 1 将其调到前台,此时 shell 程序首先打印 hello 的命令行命令,hello 继续运行打印剩下的 8 条 info,之后输入字串,程序结束,同时进程被回收。



如图是在程序输出 3 条 info 之后按下 ctrl-c 的结果,当按下 ctrl-c 之后,shell 父进程收到 SIGINT 信号,信号处理函数的逻辑是结束 hello,并回收 hello进程。

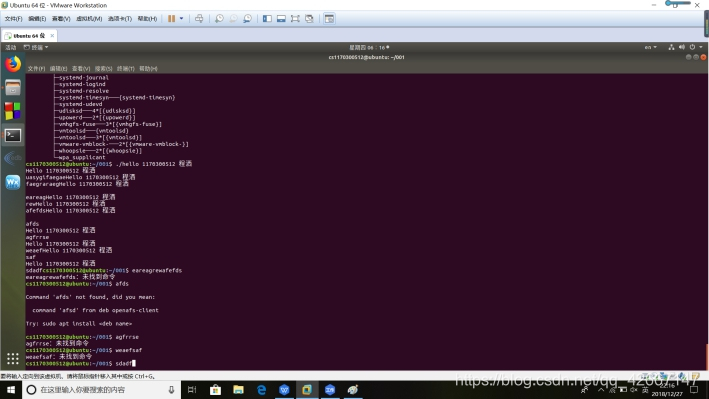

如图 6.4(d)是在程序运行中途乱按的结果,可以发现,乱按只是将屏幕的输入缓存到 stdin,当 getchar 的时候读出一个’\n’结尾的字串(作为一次输入),其他字串会当做 shell 命令行输入。





6.7本章小结

在本章中,阐明了进程的定义与作用,介绍了 Shell 的一般处理流程,调用 fork

创建新进程,调用 execve 执行 hello,hello 的进程执行,hello 的异常与信号处理。

(第6章1分)


7hello的存储管理

7.1 hello的存储器地址空间

结合hello说明逻辑地址、线性地址、虚拟地址、物理地址的概念。

物理地址:CPU 通过地址总线的寻址,找到真实的物理内存对应地址。 CPU

对内存的访问是通过连接着 CPU 和北桥芯片的前端总线来完成的。在前端总线上传输的内存地址都是物理内存地址。

逻辑地址:程序代码经过编译后出现在 汇编程序中地址。逻辑地址由选择符

(在实模式下是描述符,在保护模式下是用来选择描述符的选择符)和偏量(偏移部分)组成。

线性地址:逻辑地址经过段机制后转化为线性地址,为描述符:偏移量的组合

形式。分页机制中线性地址作为输入。

至于虚拟地址,只关注 CSAPP 课本中提到的虚拟地址,实际上就是这里的线性地址。

7.2 Intel逻辑地址到线性地址的变换-段式管理

最初 8086 处理器的寄存器是 16 位的,为了能够访问更多的地址空间但不改变寄存器和指令的位宽,所以引入段寄存器,8086 共设计了 20 位宽的地址总线,通过将段寄存器左移 4 位加上偏移地址得到 20 位地址,这个地址就是逻辑地址。将内存分为不同的段,段有段寄存器对应,段寄存器有一个栈、一个代码、两个数据寄存器。

分段功能在实模式和保护模式下有所不同。

实模式,即不设防,也就是说逻辑地址=线性地址=实际的物理地址。段寄存

器存放真实段基址,同时给出 32 位地址偏移量,则可以访问真实物理内存。

在保护模式下,线性地址还需要经过分页机制才能够得到物理地址,线性地

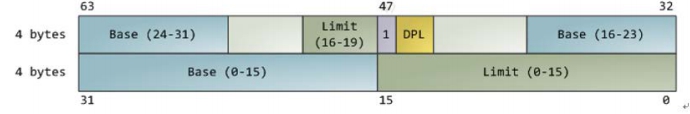

址也需要逻辑地址通过段机制来得到。段寄存器无法放下 32 位段基址,所以它们被称作选择符,用于引用段描述符表中的表项来获得描述符。描述符表中的一个条目描述一个段,构造如下:



Base:基地址,32 位线性地址指向段的开始。Limit:段界限,段的大小。 DPL:

描述符的特权级 0(内核模式)-3(用户模式)。

所有的段描述符被保存在两个表中:全局描述符表GDT和局部描述符表LDT。

gdtr 寄存器指向 GDT 表基址。

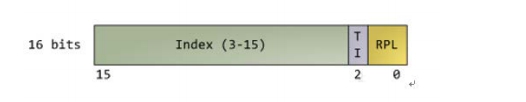

段选择符构造如下:



TI:0 为 GDT,1 为 LDT。Index 指出选择描述符表中的哪个条目,RPL 请求

特权级。

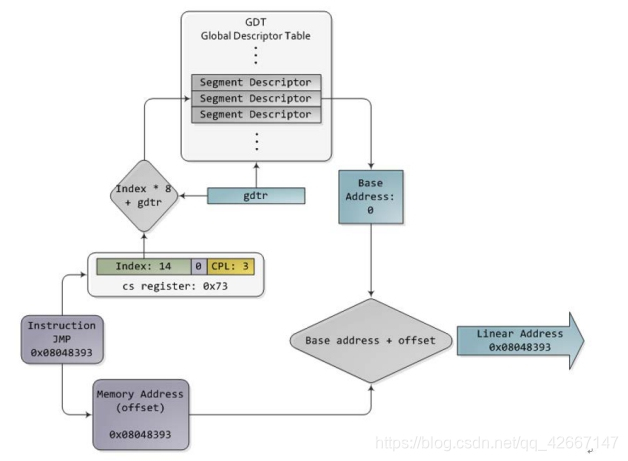

所以在保护模式下,分段机制就可以描述为:通过解析段寄存器中的段选择符

在段描述符表中根据 Index 选择目标描述符条目 Segment Descriptor,从目标描述

符中提取出目标段的基地址 Base address,最后加上偏移量 offset 共同构成线性地址 Linear Address。保护模式时分段机制图示如下:



当 CPU 位于 32 位模式时,内存 4GB,寄存器和指令都可以寻址整个线性地址

空间,所以这时候不再需要使用基地址,将基地址设置为 0,此时逻辑地址=描述

符=线性地址,Intel 的文档中将其称为扁平模型(flat model),现代的 x86 系统内核使用的是基本扁平模型,等价于转换地址时关闭了分段功能。在 CPU 64 位模式中强制使用扁平的线性空间。逻辑地址与线性地址就合二为一了。



7.3 Hello的线性地址到物理地址的变换-页式管理

线性地址(书里的虚拟地址 VA)到物理地址(PA)之间的转换通过分页机制完成。而分页机制是对虚拟地址内存空间进行分页。

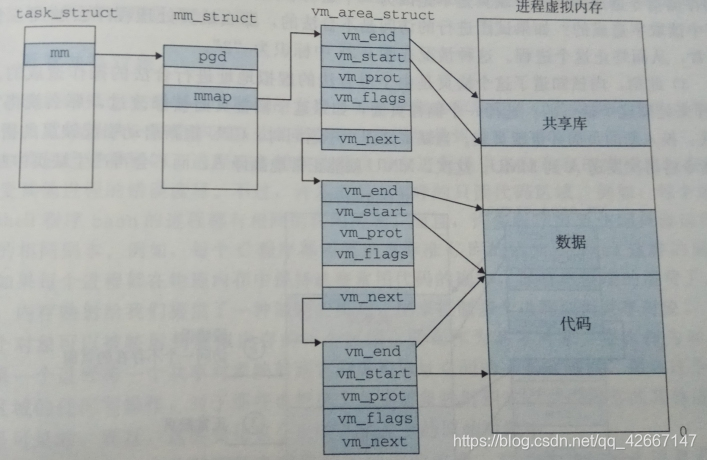

首先 Linux 系统有自己的虚拟内存系统,其虚拟内存组织形式如图 7.5,Linux

将虚拟内存组织成一些段的集合,段之外的虚拟内存不存在因此不需要记录。内

核为 hello 进程维护一个段的任务结构即图中的 task_struct,其中条目 mm 指向一个 mm_struct,它描述了虚拟内存的当前状态,pgd 指向第一级页表的基地址(结

合一个进程一串页表),mmap 指向一个 vm_area_struct 的链表,一个链表条目对应一个段,所以链表相连指出了 hello 进程虚拟内存中的所有段.

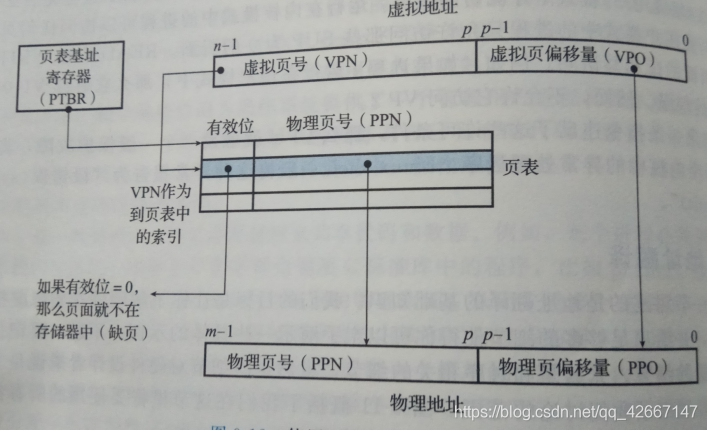

系统将每个段分割为被称为虚拟页(VP)的大小固定的块来作为进行数据传

输的单元,在 linux 下每个虚拟页大小为 4KB,类似地,物理内存也被分割为物理页(PP/页帧),虚拟内存系统中 MMU 负责地址翻译,MMU 使用存放在物理内存中的被称为页表的数据结构将虚拟页到物理页的映射,即虚拟地址到物理地址的映射。不考虑 TLB 与多级页表(在 7.4 节中包含这两者的综合考虑),虚

拟地址分为虚拟页号 VPN 和虚拟页偏移量 VPO,根据位数限制分析(可以在 7.4

节中看到分析过程)可以确定 VPN 和 VPO 分别占多少位是多少。通过页表基址寄存器 PTBR+VPN 在页表中获得条目 PTE,一条 PTE 中包含有效位、权限信息、物理页号,如果有效位是 0+NULL 则代表没有在虚拟内存空间中分配该内存,如果是有效位 0+非 NULL,则代表在虚拟内存空间中分配了但是没有被缓存到物理内存中,如果有效位是 1 则代表该内存已经缓存在了物理内存中,可以得到其物理页号 PPN,与虚拟页偏移量共同构成物理地址 PA



7.4 TLB与四级页表支持下的VA到PA的变换

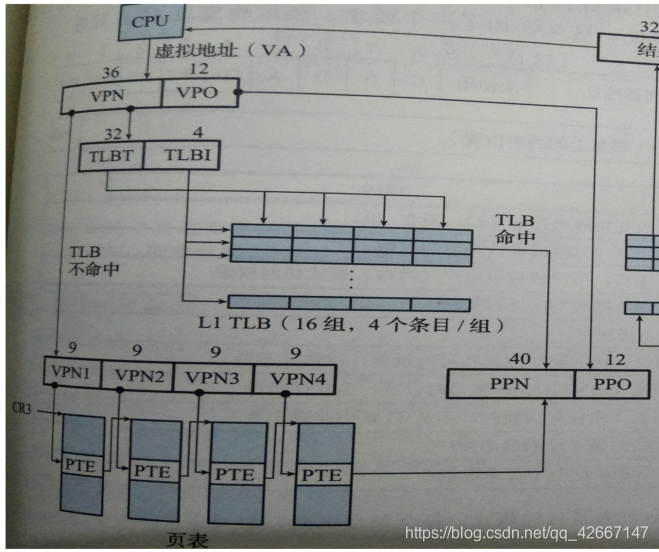

在 Intel Core i7 环境下研究 VA 到 PA 的地址翻译问题。前提如下:

虚拟地址空间 48 位,物理地址空间 52 位,页表大小 4KB,4 级页表。TLB 4

路 16 组相联。CR3 指向第一级页表的起始位置(上下文一部分)。

解析前提条件:由一个页表大小 4KB,一个 PTE 条目 8B,共 512 个条目,使

用 9 位二进制索引,一共 4 个页表共使用 36 位二进制索引,所以 VPN 共 36 位,因为 VA 48 位,所以 VPO 12 位;因为 TLB 共 16 组,所以 TLBI 需 4 位,因为 VPN36 位,所以 TLBT 32 位CPU 产生虚拟地址 VA,VA 传送给 MMU,MMU 使用前 36 位 VPN作为 TLBT(前 32 位)+TLBI(后 4 位)向 TLB 中匹配,如果命中,则得到 PPN(40bit)与 VPO(12bit)组合成 PA(52bit)。

如果 TLB 中没有命中,MMU 向页表中查询,CR3 确定第一级页表的起始地

址,VPN1(9bit)确定在第一级页表中的偏移量,查询出 PTE,如果在物理内存

中且权限符合,确定第二级页表的起始地址,以此类推,最终在第四级页表中查

询到 PPN,与 VPO 组合成 PA,并且向 TLB 中添加条目。如果查询 PTE 的时候发现不在物理内存中,则引发缺页故障。如果发现权限不够,则引发段错误。



7.5 三级Cache支持下的物理内存访问

前提:只讨论 L1 Cache 的寻址细节,L2 与 L3Cache 原理相同。L1 Cache 是 8

路 64 组相联。块大小为 64B。

解析前提条件:因为共 64 组,所以需要 6bit CI 进行组寻址,因为共有 8 路,

因为块大小为 64B 所以需要 6bit CO 表示数据偏移位置,因为 VA 共 52bit,所以CT 共 40bit。

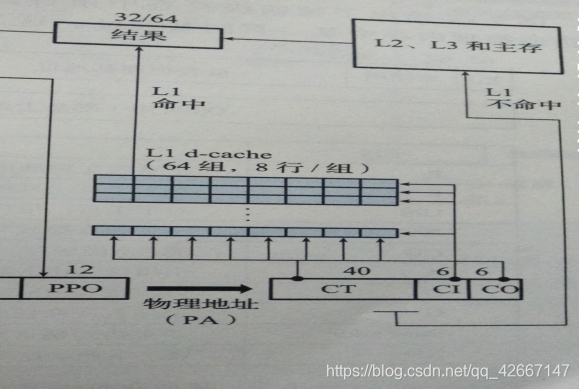

在上一步中我们已经获得了物理地址 VA,如图 7.8,使用 CI(后六位再后六

位)进行组索引,每组 8 路,对 8 路的块分别匹配 CT(前 40 位)如果匹配成功且块的 valid 标志位为 1,则命中(hit),根据数据偏移量 CO(后六位)取出数

据返回。

如果没有匹配成功或者匹配成功但是标志位是 1,则不命中(miss),向下一

级缓存中查询数据(L2 Cache->L3 Cache->主存)。查询到数据之后,一种简单的

放置策略如下:如果映射到的组内有空闲块,则直接放置,否则组内都是有效块,

产生冲突(evict),则采用最近最少使用策略 LFU 进行替换。



7.6 hello进程fork时的内存映射

当 fork 函数被 shell 进程调用时,内核为新进程创建各种数据结构,并分配给

它一个唯一的 PID,为了给这个新进程创建虚拟内存,它创建了当前进程的

mm_struct、区域结构和页表的原样副本。它将这两个进程的每个页面都标记为只

读,并将两个进程中的每个区域结构都标记为私有的写时复制。

7.7 hello进程execve时的内存映射

execve 函数调用驻留在内核区域的启动加载器代码,在当前进程中加载并运

行包含在可执行目标文件 hello 中的程序,用 hello 程序有效地替代了当前程序。

加载并运行 hello 需要以下几个步骤:

1) 删除已存在的用户区域,删除当前进程虚拟地址的用户部分中的已存

在的区域结构。

2) 映射私有区域,为新程序的代码、数据、bss 和栈区域创建新的区域结

构,所有这些新的区域都是私有的、写时复制的。代码和数据区域被映射为 hello 文件中的.text 和.data 区,bss 区域是请求二进制零的,映射到匿名

文件,其大小包含在 hello 中,栈和堆地址也是请求二进制零的,初始长

度为零。

3) 映射共享区域, hello 程序与共享对象 libc.so 链接,libc.so 是动态链

接到这个程序中的,然后再映射到用户虚拟地址空间中的共享区域内。

4) 设置程序计数器(PC),execve 做的最后一件事情就是设置当前进程

上下文的程序计数器,使之指向代码区域的入口点。



7.8 缺页故障与缺页中断处理

缺页故障是一种常见的故障,当指令引用一个虚拟地址,在 MMU 中查找页表

时发现与该地址相对应的物理地址不在内存中,因此必须从磁盘中取出的时候就

会发生故障。

缺页中断处理:缺页处理程序是系统内核中的代码,选择一个牺牲页面,如果这个牺牲页面被修改过,那么就将它交换出去,换入新的页面并更新页表。当缺页处理程序返回时,CPU 重新启动引起缺页的指令,这条指令再次发送 VA 到MMU,这次 MMU 就能正常翻译 VA 了。

7.9动态存储分配管理

Printf会调用malloc,请简述动态内存管理的基本方法与策略。

动态内存分配器维护着一个进程的虚拟内存区域,称为堆。分配器将堆视为

一组不同大小的块的集合来维护。每个块就是一个连续的虚拟内存片,要么是已分配的,要么是空闲的。已分配的块显式地保留为供应用程序使用。空闲块可用来分配。空闲块保持空闲,直到它显式地被应用所分配。一个已分配的块保持已分配状态,直到它被释放,这种释放要么是应用程序显式执行的,要么是内存分配器自身隐式执行的。

分配器分为两种基本风格:显式分配器、隐式分配器。

显式分配器:要求应用显式地释放任何已分配的块。

隐式分配器:要求分配器检测一个已分配块何时不再使用,那么就释放这个块,自动释放未使用的已经分配的块的过程叫做垃圾收集。

一、 带边界标签的隐式空闲链表

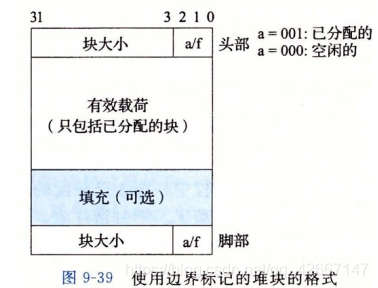

1)堆及堆中内存块的组织结构:



在内存块中增加 4B 的 Header 和 4B 的 Footer,其中 Header 用于寻找下一个 blcok,Footer 用于寻找上一个 block。Footer 的设计是专门为了合并空闲块方便的。因为 Header 和 Footer 大小已知,所以我们利用 Header 和 Footer 中存放的块大小就可以寻找上下 block。

2)隐式链表

所谓隐式空闲链表,对比于显式空闲链表,代表并不直接对空闲块进行链

接,而是将对内存空间中的所有块组织成一个大链表,其中 Header 和 Footer

中的 block 大小间接起到了前驱、后继指针的作用。

3)空闲块合并

因为有了 Footer,所以我们可以方便的对前面的空闲块进行合并。合并的

情况一共分为四种:前空后不空,前不空后空,前后都空,前后都不空。对于

四种情况分别进行空闲块合并,我们只需要通过改变 Header 和 Footer 中的值就可以完成这一操作。

二、 显示空间链表基本原理

将空闲块组织成链表形式的数据结构。堆可以组织成一个双向空闲链表,

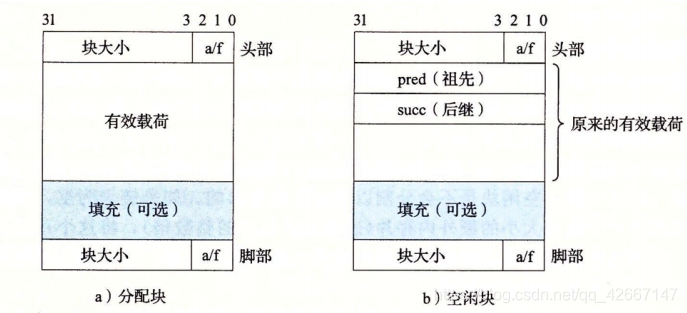

在每个空闲块中,都包含一个 pred(前驱)和 succ(后继)指针,如下图:



    使用双向链表而不是隐式空闲链表,使首次适配的分配时间从块总数的线

性时间减少到了空闲块数量的线性时间。

维护链表的顺序有:后进先出(LIFO),将新释放的块放置在链表的开始处,使用 LIFO 的顺序和首次适配的放置策略,分配器会最先检查最近使用过的块,在这种情况下,释放一个块可以在线性的时间内完成,如果使用了边界标记,那么合并也可以在常数时间内完成。按照地址顺序来维护链表,其中链表中的每个块的地址都小于它的后继的地址,在这种情况下,释放一个块需要线性时间的搜索来定位合适的前驱。平衡点在于,按照地址排序首次适配比LIFO 排序的首次适配有着更高的内存利用率,接近最佳适配的利用率。

7.10本章小结

本章主要介绍了 hello 的存储器地址空间、intel 的段式管理、hello 的页式管理,

以 intel Core7 在指定环境下介绍了 VA 到 PA 的变换、物理内存访问,还介绍了 hello进程 fork 时的内存映射、execve 时的内存映射、缺页故障与缺页中断处理、动态存储分配管理。

(第7章 2分)


8hello的IO管理

8.1 Linux的IO设备管理方法

设备的模型化:所有的 IO 设备都被模型化为文件,而所有的输入和输出都被

当做对相应文件的读和写来执行,这种将设备优雅地映射为文件的方式,允许

Linux 内核引出一个简单低级的应用接口,称为 Unix I/O。

8.2 简述Unix IO接口及其函数

Unix I/O 接口统一操作:

1) 打开文件。一个应用程序通过要求内核打开相应的文件,来宣告它想

要访问一个 I/O 设备,内核返回一个小的非负整数,叫做描述符,它在

后续对此文件的所有操作中标识这个文件,内核记录有关这个打开文

件的所有信息。

2) Shell 创建的每个进程都有三个打开的文件:标准输入,标准输出,标

准错误。

3) 改变当前的文件位置:对于每个打开的文件,内核保持着一个文件位

置 k,初始为 0,这个文件位置是从文件开头起始的字节偏移量,应用

程序能够通过执行 seek,显式地将改变当前文件位置 k。

4) 读写文件:一个读操作就是从文件复制 n>0 个字节到内存,从当前文

件位置 k 开始,然后将 k 增加到 k+n,给定一个大小为 m 字节的而文

件,当 k>=m 时,触发 EOF。类似一个写操作就是从内存中复制 n>0

个字节到一个文件,从当前文件位置 k 开始,然后更新 k。

5) 关闭文件,内核释放文件打开时创建的数据结构,并将这个描述符恢

复到可用的描述符池中去。

Unix I/O 函数:

1) int open(char* filename,int flags,mode_t mode) ,进程通过调用 open 函

数来打开一个存在的文件或是创建一个新文件的。open 函数将 filename

转换为一个文件描述符,并且返回描述符数字,返回的描述符总是在

进程中当前没有打开的最小描述符,flags 参数指明了进程打算如何访

问这个文件,mode 参数指定了新文件的访问权限位。

2) int close(fd),fd 是需要关闭的文件的描述符,close 返回操作结果。

3) ssize_t read(int fd,void *buf,size_t n),read 函数从描述符为 fd 的当前文

件位置赋值最多 n 个字节到内存位置 buf。返回值-1 表示一个错误,0

表示 EOF,否则返回值表示的是实际传送的字节数量。

4) ssize_t wirte(int fd,const void *buf,size_t n),write 函数从内存位置 buf

复制至多 n 个字节到描述符为 fd 的当前文件位置。

8.3 printf的实现分析

前提:printf 和 vsprintf 代码是 windows 下的。

查看 printf 代码:

int printf(const char *fmt, ...)

{

 int i;

 char buf[256];

 va_list arg = (va_list)((char*)(&fmt) + 4);

 i = vsprintf(buf, fmt, arg);

 write(buf, i);

 return i;

}

首先 arg 获得第二个不定长参数,即输出的时候格式化串对应的值。

查看 vsprintf 代码:

int vsprintf(char *buf, const char *fmt, va_list args)

{

 char* p;

 char tmp[256];

 va_list p_next_arg = args;

 for (p = buf; *fmt; fmt++)

 {

 if (*fmt != '%') //忽略无关字符

 {

 *p++ = *fmt;

 continue;

 }

 fmt++;

 switch (*fmt)

 {

 case 'x': //只处理%x一种情况

 itoa(tmp, *((int*)p_next_arg));//将输入参数值转化为

字符串保存在tmp

 strcpy(p, tmp); //将tmp字符串复制到p处

 p_next_arg += 4; //下一个参数值地址

 p += strlen(tmp);//放下一个参数值的地址

 break;

 case 's':

 break;

 default:

 break;

 }

 }



 return (p - buf); //返回最后生成的字符串的长度

}

则知道 vsprintf 程序按照格式 fmt 结合参数 args 生成格式化之后的字符串,并

返回字串的长度。

在 printf 中调用系统函数 write(buf,i)将长度为 i 的 buf 输出。write 函数如下:

write:

 mov eax, _NR_write

 mov ebx, [esp + 4]

 mov ecx, [esp + 8]

int INT_VECTOR_SYS_CALL

在 write 函数中,将栈中参数放入寄存器,ecx 是字符个数,ebx 存放第一个

字符地址,int INT_VECTOR_SYS_CALLA 代表通过系统调用 syscall,查看 syscall

的实现:

sys_call:

 call save

 push dword [p_proc_ready]

 sti

 push ecx

 push ebx

 call [sys_call_table + eax * 4]

 add esp, 4 * 3

 mov [esi + EAXREG - P_STACKBASE], eax

 cli

 ret

syscall 将字符串中的字节“Hello 1170300512 chengsa”从寄存器中通过总线复

制到显卡的显存中,显存中存储的是字符的 ASCII 码。

字符显示驱动子程序将通过 ASCII 码在字模库中找到点阵信息将点阵信息存

储到 vram 中。

显示芯片会按照一定的刷新频率逐行读取 vram,并通过信号线向液晶显示器

传输每一个点(RGB 分量)。

于是我们的打印字符串“Hello 1170300512 chengsa”就显示在了屏幕上

8.4 getchar的实现分析

异步异常-键盘中断的处理:当用户按键时,键盘接口会得到一个代表该按键

的键盘扫描码,同时产生一个中断请求,中断请求抢占当前进程运行键盘中断子

程序,键盘中断子程序先从键盘接口取得该按键的扫描码,然后将该按键扫描码

转换成 ASCII 码,保存到系统的键盘缓冲区之中。

getchar 函数落实到底层调用了系统函数 read,通过系统调用 read 读取存储在

键盘缓冲区中的 ASCII 码直到读到回车符然后返回整个字串,getchar 进行封装,

大体逻辑是读取字符串的第一个字符然后返回。

8.5本章小结

本章主要介绍了 Linux 的 IO 设备管理方法、Unix IO 接口及其函数,分析了printf 函数和 getchar 函数。

(第8章1分)

结论

用计算机系统的语言,逐条总结hello所经历的过程。

你对计算机系统的设计与实现的深切感悟,你的创新理念,如新的设计与实现方法。

1) 编写,将代码键入 hello.c

2) 预处理,将 hello.c 调用的所有外部的库展开合并到一个 hello.i 文件中

3) 编译,将 hello.i 编译成为汇编文件 hello.s

4) 汇编,将 hello.s 会变成为可重定位目标文件 hello

5) 链接,将 hello.o 与可重定位目标文件和动态链接库链接成为可执行目

标程序 hello

6) 运行:在 shell 中输入./hello 1170300825 lidaxin

7) 创建子进程:shell 进程调用 fork 为其创建子进程

8) 运行程序:shell 调用 execve,execve 调用启动加载器,加映射虚拟内

存,进入程序入口后程序开始载入物理内存,然后进入 main 函数。

9) 执行指令:CPU 为其分配时间片,在一个时间片中,hello 享有 CPU

资源,顺序执行自己的控制逻辑流

10) 访问内存:MMU 将程序中使用的虚拟内存地址通过页表映射成物

理地址。

11) 动态申请内存:printf 会调用 malloc 向动态内存分配器申请堆中的

内存。

12) 信号:如果运行途中键入 ctr-c ctr-z 则调用 shell 的信号处理函数分

别停止、挂起。

13) 结束:shell 父进程回收子进程,内核删除为这个进程创建的所有

数据结构

(结论0分,缺少 -1分,根据内容酌情加分)


附件

列出所有的中间产物的文件名,并予以说明起作用。

文件名称 文件作用

hello.i 预处理之后文本文件

hello.s 编译之后的汇编文件

hello.o 汇编之后的可重定位目标执行

hello 链接之后的可执行目标文件

hello1.objdmp Hello.o 的反汇编代码

hello.elf Hello.o 的 ELF 格式

hello.objdmp Hello 的反汇编代码

hello1.elf Hello的 ELF 格式

(附件0分,缺失 -1分)


参考文献

为完成本次大作业你翻阅的书籍与网站等

[1]  林来兴. 空间控制技术[M]. 北京:中国宇航出版社,1992:25-42.

[2]  辛希孟. 信息技术与信息服务国际研讨会论文集:A集[C]. 北京:中国科学出版社,1999.

[3]  赵耀东. 新时代的工业工程师[M/OL]. 台北:天下文化出版社,1998 [1998-09-26]. http://www.ie.nthu.edu.tw/info/ie.newie.htm(Big5).

[4]  谌颖. 空间交会控制理论与方法研究[D]. 哈尔滨:哈尔滨工业大学,1992:8-13.

[5]  KANAMORI H. Shaking Without Quaking[J]. Science,1998,279(5359):2063-2064.

[6]  CHRISTINE M. Plant Physiology: Plant Biology in the Genome Era[J/OL]. Science,1998,281:331-332[1998-09-23]. http://www.sciencemag.org/cgi/ collection/anatmorp.

(参考文献0分,确实 -1分)



评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
