SIFT算子原理
首先我们要知道SIFT实现特征匹配的大致流程:
- 提取关键点
- 对关键点附加详细的信息(此部分具有的特征),即描述符。
- 通过特征点两两比较找出相互匹配的若干对特征点,建立景物间的对应关系。
如何提取关键点
- 何为关键点?
这些点是一些十分突出的点不会因光照、尺度、旋转等因素的改变而消失,比如角点、边缘点、暗区域的亮点以及亮区域的暗点。即这些特征点要能够具有尺度、方向、位移、光照不变性。 - 关键点检测
如何做到满足尺度不变性呢?若我们对原始图像进行尺度变换,获得图像多尺度下的空间表示。从而实现边缘、角点检测和不同分辨率上的特征提取,以满足关键点的尺度不变性。尺度空间中的各尺度图像的模糊程度逐渐变大,能够模拟人在距离目标由近到远时目标在视网膜上的形成过程。要记住:尺度越大图像越模糊!

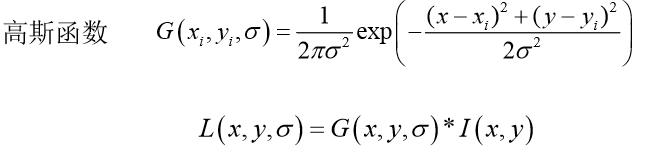

如何对图像进行模糊处理呢?高斯核是唯一可产生多尺度空间的核。可以用原始图像与二维高斯函数进行卷积运算。
在具体实现尺度空间时需要构建高斯金字塔,而构建过程分为两步骤:1.对图像做不同尺度的高斯模糊,2.对图像做降采样(隔点采样)。

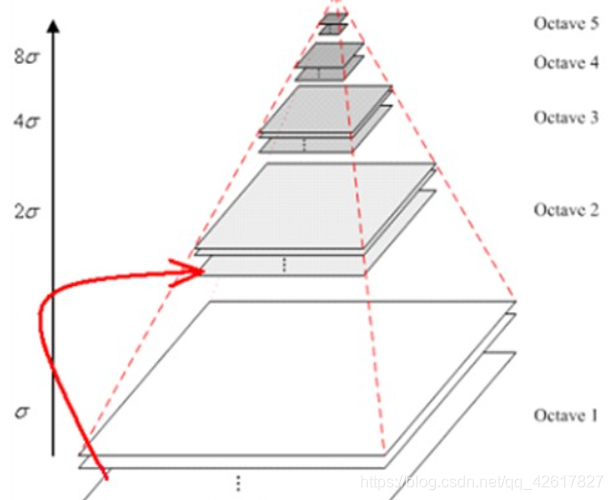

图像的金字塔模型是指,将原始图像不断降阶采样,得到一系列大小不一的图像,由大到小,从下到上构成的塔状模型。原图像为金子塔的第一层,每次降采样所得到的新图像为金字塔的一层(每层一张图像),每个金字塔共n层。
为了让尺度体现其连续性,高斯金字塔在简单降采样的基础上加上了高斯滤波。如上图,将图像金字塔每层的一张图像使用不同参数做高斯模糊,使得金字塔的每层含有多张高斯模糊图像,将金字塔每层多张图像合称为一组(Octave),金字塔每层只有一组图像,组数和金字塔层数相等,每组含有多张(也叫层Interval)图像。另外,降采样时,高斯金字塔上一组图像的初始图像(底层图像)是由前一组图像的倒数第三张图像隔点采样得到的。

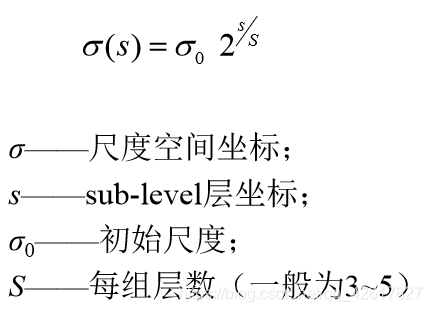

高斯图像金字塔共o组,s层,则有:

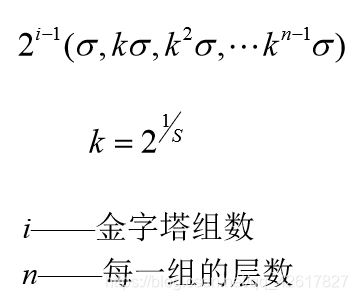

最后可将组内和组间尺度尺度归为

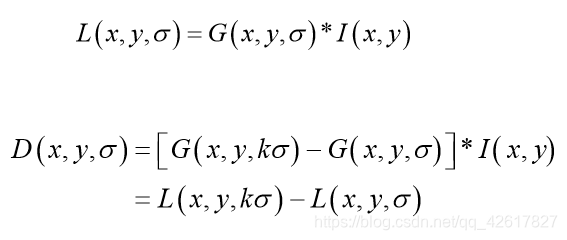

接下来使用高斯差分函数DOG产生比较稳定的图像特征。函数为:

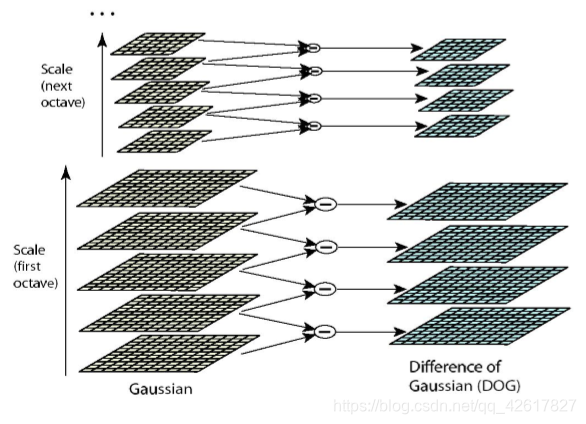

在实际计算时,使用高斯金字塔每组中相邻上下两层图像相减,得到高斯差分图像,进行极值检测,如图:
如果相减之后的结果没有变化,也就是没有特征。而特征必须是变化尽可能多的点。DOG图像描绘的是目标的轮廓。
寻找DOG的局部极值点。因为关键点是由DOG的局部极值点构成的。为了寻找DoG函数的极值点, 每一个像素点要和它所有的相邻点比较,看其是否比它的图像域和尺度域 的相邻点大或者小。
中间的检测点和它同尺度的8个相邻点和上下相邻尺度对应的9×2个 点共26个点比较,以确保在尺度空间和二维图像空间都检测到极值点。又由于DOG函数在图像边缘有较强的边缘响应,因此需要排除不稳定的边缘响应点。获取特征点处的Hessian矩阵,主曲率通过一个2x2 的Hessian矩阵H求出:
