文章讲述了在ECharts图表库中，当数值为负时areaStyle会出现在上方。为了解决这个问题，可以通过设置areaStyle的origin属性为start，确保areaStyle始终位于折线图下方。示例代码展示了如何在单一折线图和柱状图结合折线图的情况下应用此设置。

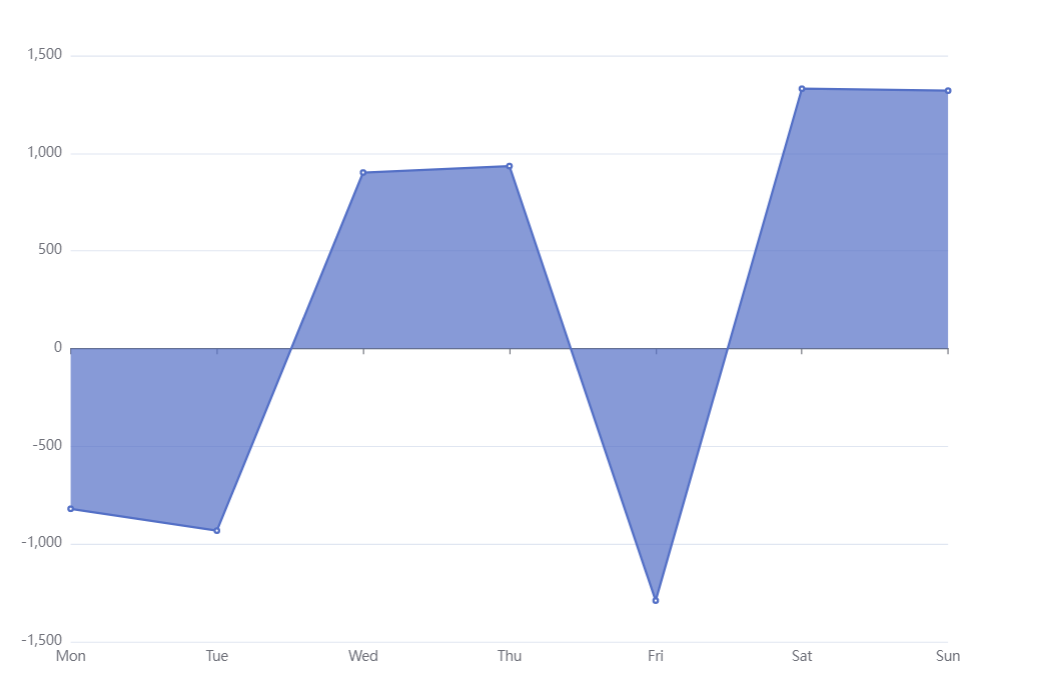

当数值为负数时，areaStyle会出现在上方，如下图：
在这里插入图片描述


option = {
  xAxis: {
    type: 'category',
    boundaryGap: false,
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      data: [-820, -932, 901, 934, -1290, 1330, 1320],
      type: 'line',
      areaStyle: {
      }
    }
  ]
};

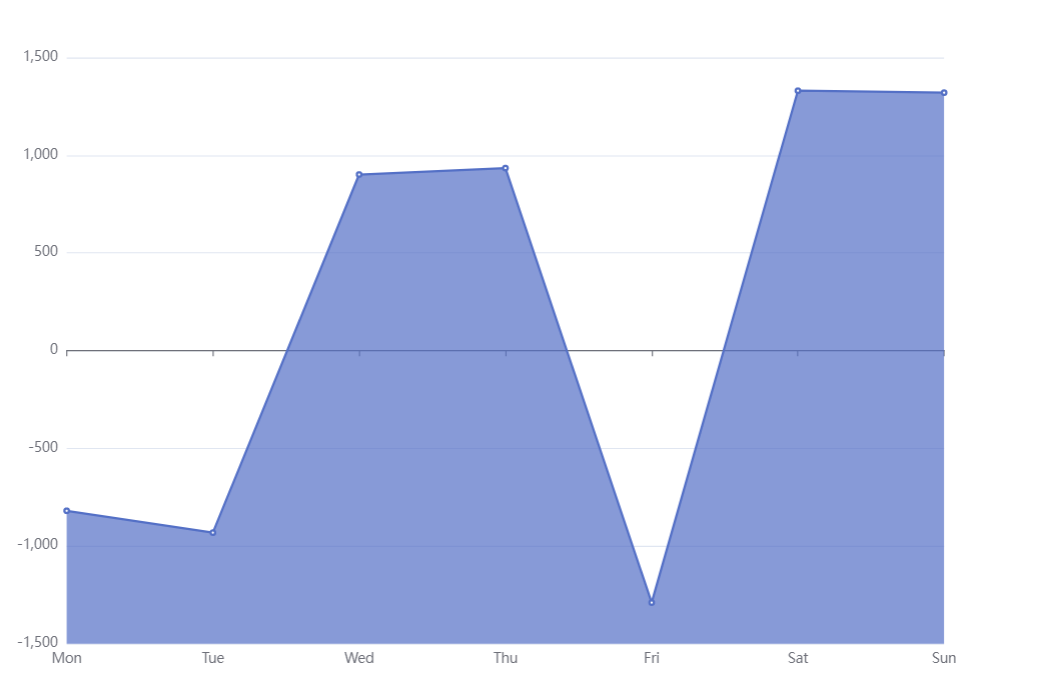

想areaStyle一直位于折线图下方，在 areaStyle 属性中增加属性： origin: ‘start’
在这里插入图片描述

option = {
  xAxis: {
    type: 'category',
    boundaryGap: false,
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      data: [-820, -932, 901, 934, -1290, 1330, 1320],
      type: 'line',
      areaStyle: {
        origin: 'start'
      }
    }
  ]
};

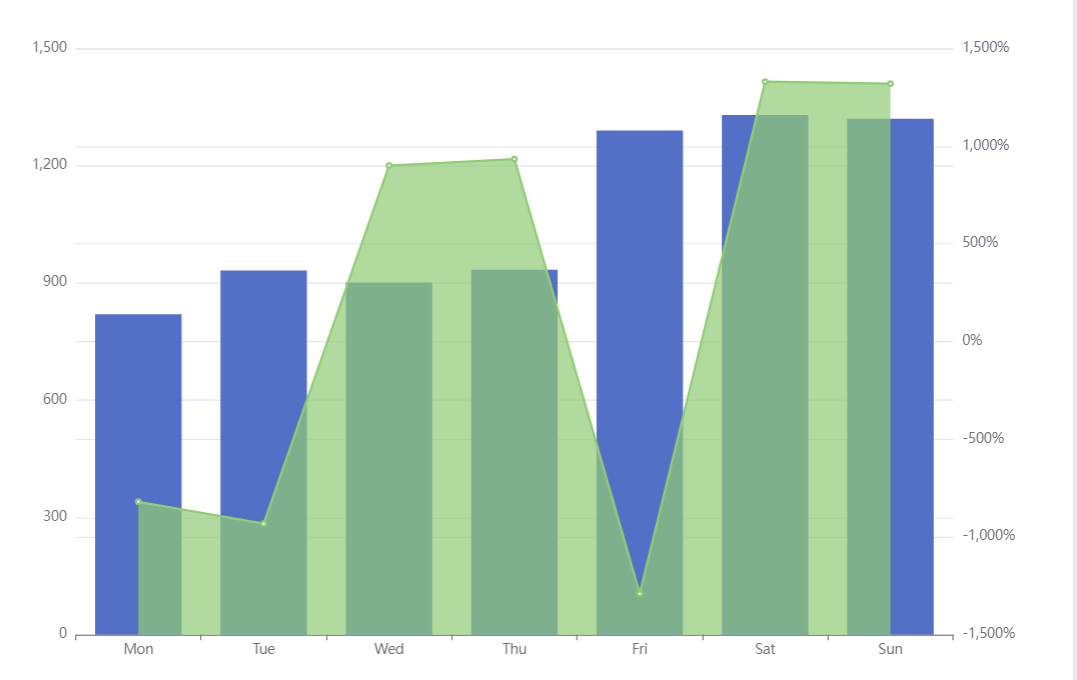

柱状图结合折线图的情况
在这里插入图片描述

option = {
  xAxis: {
    type: 'category',
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
  },
  yAxis: [
    {
      type: 'value'
    },
    {
      type: 'value',
      axisLabel: {
        formatter: '{value}%'
      }
    }
  ],
  series: [
    {
      data: [820, 932, 901, 934, 1290, 1330, 1320],
      type: 'bar'
    },
    {
      yAxisIndex: 1,
      data: [-820, -932, 901, 934, -1290, 1330, 1320],
      type: 'line',
      areaStyle: {
        origin: 'start'
      }
    }
  ]
};
