Canvas
在前端开发中，一般通过<canvas>标签和JavaScript脚本来绘制HTML图形元素。如绘制图表，图片，构图，动画等内容。
Canvas 默认大小为 300px * 150px，当然也可以通过 HTML 属性来修改 Canvas 的大小。在使用 Canvas 时，通过 Javascript 获取 Canvas 对象进行动态绘制内容。
Canvas元素
<canvas id="canvas-container" width="300" height="150"></canvas>
<canvas>标签只有两个可选属性 width 和 height，当不指定属性时，Canvas 默认大小为300px * 150px。
该元素也可以通过 CSS 来定义大小，修改 CSS 尺寸后，Canvas会自动伸缩以适应该尺寸。但请注意：通过width 和 height指定的为画布尺寸，通过 CSS 指定的为HTML元素尺寸，这两个尺寸不是统一概念。
- 当指定画布尺寸未指定HTML元素尺寸时：Canvas显示尺寸为画布尺寸，在对画布进行绘制时，画布大小和像素坐标以画布尺寸为准。
- 当指定HTML元素尺寸未指定画布尺寸时：Canvas显示尺寸为HTML元素尺寸，但是对画布绘制时，画布大小和像素坐标未画布尺寸。画布内容会被自动拉伸为HTML元素尺寸。在显示时，会造成扭曲现象。
示例与画布扭曲现象
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>使用Canvas绘制不规则图形</title>
<style type="text/css">
#canvas-container {
background-color: grey;
width: 300px;
height: 300px;
}
</style>
<script text="application/javascript">
function draw() {
let canvas = document.getElementById("canvas-container");
if (canvas.getContext) {
let ctx = canvas.getContext("2d");
ctx.fillStyle = "rgb(200, 0, 0)";
ctx.fillRect(0, 0, 150, 150);
}
}
</script>
</head>
<body onload="draw();">
<canvas id="canvas-container"></canvas>
</body>
</html>

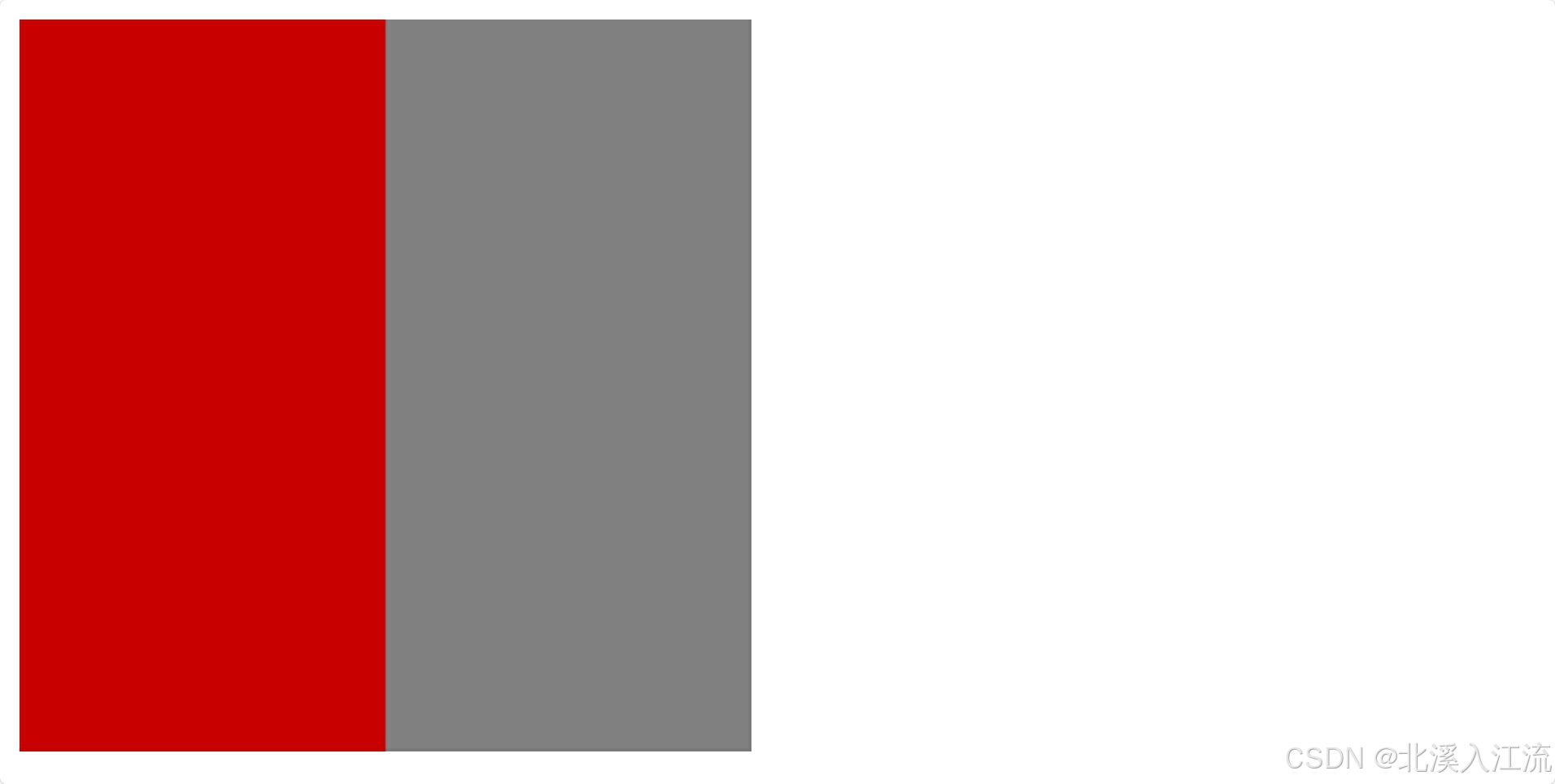

如以上代码示例，通过ctx.fillRect(0, 0, 150, 150);方法绘制一个宽150px，高150px的正方形，但是在显示时确为长方形。因为在 Canvas 元素中未设置 Canvas 画布尺寸，所以默认画布尺寸为 300px * 150px，但是HTML元素尺寸却为300px * 300px，所以 Canva 画布自动将高度进行了拉伸，导致在画布中，实际绘制为正方形，但是显示内容缺位长方形。
Canvas的基本用法
通过Html标签<canvas></canvas>声明画布，但是要对画布上的内容进行绘制却要通过JavaScript进行定义，所以在JavaScript中我们要获取对应 canvas 标签及其上下文以进一步操作。
在 Canva 元素中，通过 canvas.getContext属性获取 Canvas 画布的支持性，通过canvas.getContext()方法获取 Canvas 画布的渲染上下文信息，并对该内容进行绘制。在 Canvas 画布中支持多种上下文内容，这里我们仅关注2D渲染上下文CanvasRenderingContext2D;
let canvas = document.getElementById("#canvas-container");
if (canvas.getContext) {
let ctx = canvas.getContext("2d");
// 进行后续绘画
} else {
// 不支持 Canvas 画布，进行其他兼容性操作
}
常用API
- 矩形：
- fillRect(x, y, width, height)：绘制一个填充矩形
- strokeRect(x, y, width, height)：绘制一个矩形边框
- clearRect(x, y, width, height)：清理指定区域
- 路径：
- beginPath()：新建一条路径，生成之后，图形绘制命令被指向到路径上生成路径
- closePath()：闭合路径之后图形绘制命令又重新指向到上下文中
- stroke()：通过线条来绘制图形轮廓
- fill()：通过填充路径的内容区域生成实心的图形
- moveTo(x, y)：将笔触移动到指定的坐标 x 以及 y 上
- lineTo(x, y)：绘制一条从当前位置到指定 x 以及 y 位置的直线
- 图像视频：
- drawImage(image, x, y)：在 x 和 y 坐标处绘制图像
- 获取视频源，通过 drawImage() 进行绘制
- 样式设置：
- 色彩：
- fillStyle = color：设置图形的填充颜色
- strokeStyle = color：设置图形轮廓的颜色
- 线形：
- lineWidth = value：设置线条宽度
- 色彩：
绘制不规则图形
通过Canvas绘制不规则图形时，我们通过鼠标点击事件创建一个点，在多点之间进行连线绘制不规则多边形，当我们的鼠标移动时，自动描绘上一个点与当前鼠标所在位置之间的连线，当鼠标移动时，我们需要清除上一个点与鼠标之前的连线，若是通过clearRect()方法进行清除，有可能会将不规则多边形的其他边清除掉，所以在不规则多边形的绘制中，我们采用2个 Canvas 画布进行绘制，一个画布保留以绘制内容，一个画布进行动态绘制。
<!-- 通过position让连个画布的HTML元素重叠 -->
<canvas id="canvas-container" style="position: absolute;"></canvas>
<canvas id="temp-canvas-container" style="position: absolute;"></canvas>
初始化画布上下文
let canvas;
let ctx;
let tempCanvas;
let tempCtx;
function initCanvas(canvasId, tempCanvasId) {
canvas = document.getElementById(canvasId);
if (canvas.getContext) {
ctx = canvas.getContext("2d");
canvas.addEventListener('mousedown', mousedown);
}
tempCanvas = document.getElementById(tempCanvasId);
if (tempCanvas.getContext) {
tempCtx = tempCanvas.getContext("2d");
tempCanvas.addEventListener('mousedown', mousedown);
}
}
注意：在初始化画布时，必须要对应元素存在才可以获取画布元素，所以必须要在HTML渲染完成后执行相应操作
点击事件
当开始绘制不规则图形时，点击画布，绘制一个点，并与上一个点连线，同时，为保证不规则图形的正确闭合，在绘制结束后，需要判断图形是否有穿线行为，所以在整个不规则图形的绘制过程中，我们需要记录在绘制过程中的所有点位。
const CANVAS_WIDTH = 300;
const CANVAS_HEIGHT = 150;
const MAX_POINT_NUM = 8;
// 记录所有点位
let pointList = [];
// 记录当前闭合状态
let closeStatus = false;
// 鼠标按下事件：开始绘制图形
const mousedown = (e) => {
// 记录当前点击点位，并将其转换为画布尺寸
let pointDown = {
x: e.offsetX / canvas.offsetWidth * CANVAS_WIDTH,
y: e.offsetY / canvas.offsetHeight * CANVAS_HEIGHT
};
if (pointList.length === 0) {
// 是第一个点：初始化绘制事件
ctx.beginPath();
ctx.moveTo(pointDown.x, pointDown.y);
} else if (closeStatus) {
// 图形已闭合：不再绘制
return;
} else {
// 其他点位，和上一个点进行连线
ctx.lineTo(pointDown.x, pointDown.y);
ctx.stroke();
}
// 记录所有点位
pointList.push({
...pointDown
});
// 最大点数，闭合图形
if (pointList.length >= MAX_POINT_NUM) {
// 这里采用限制点数的方式进行图形闭合，也可以采用其他方法闭合，如点击起始点附件 x 个元素时进行闭合
closeFigure();
return;
}
// 鼠标跟随移动
document.onmousemove = (event) => {
tempCtx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT);
tempCtx.beginPath();
tempCtx.moveTo(pointDown.x, pointDown.y);
tempCtx.lineTo(event.offsetX / tempCanvas.offsetWidth * CANVAS_WIDTH, event.offsetY / tempCanvas.offsetHeight * CANVAS_HEIGHT);
tempCtx.stroke();
}
}
闭合图形事件
当触发闭合图形事件时，进行图形闭合，连接最后一个点位与初始点位
// 重置画布
function clearRect() {
document.onmousemove = document.onmouseup = null;
ctx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT);
tempCtx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT);
pointList = [];
closeStatus = false;
}
// 图形闭合
function closeFigure() {
if (!closeStatus && checkPointCross()) {
// 存在点位交叉：不符合绘制要求，重绘
// ToDo: 错误提示
clearRect();
};
if (pointList.length >= MAX_POINT_NUM && !closeStatus) {
// 符合要求：结束绘制
document.onmousemove = document.onmouseup = null;
tempCtx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT);
ctx.lineTo(pointList[0].x, pointList[0].y);
ctx.closePath();
ctx.stroke();
closeStatus = true;
}
}
检测图形是否符合要求
以上内容已经可以实现多个点位的绘制，但是在实际的绘制过程中，若是存在线条和其他线条相交的情况，则最后绘制的图像不符合不规则多边形的要求。

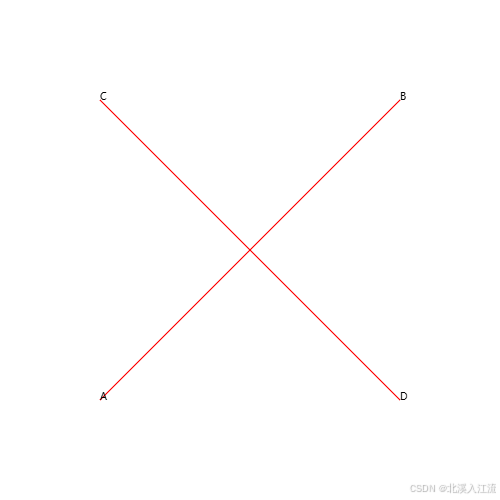

如图所示，上图中线条AB和线条CD相交，若要判断线条AB是否和CD相交，我们只需要做向量AC、向量AD，则向量AB和向量AC叉乘一定和向量AB和向量AD叉乘异号（两向量AC和AD一定分别在向量AB的顺时针方向和逆时针方向。根据右手定则，则必有一叉乘结果 > 0，一叉乘结果 < 0）。

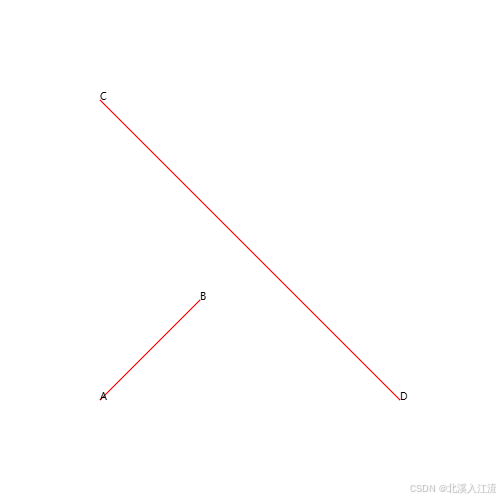

虽然AB月CD相交可以通过向量叉乘判断，但是实际上，还存在上图这种情况，虽然向量叉乘结果异号，但是仍有AB与CD不相交。针对这种情况，只需要切换原点，以C点位原点，做向量CA、向量CB，则必有向量CD和向量CA的叉乘结果与向量CD和向量CB的叉乘结果同号的情况。所以在实际的判断中，我们只需要判断2次，即可确定线条之间是否存在相交。
// 辅助函数：获取以原点为起点的向量坐标表达式
function getPointVector(startPoint, endPoint) {
return {
x: endPoint.x - startPoint.x,
y: endPoint.y - startPoint.y,
};
}
// 辅助函数：叉乘
const crossLine = (point1, point2) => {
return point1.x * point2.y - point2.x * point1.y;
}
/**
* 辅助函数：判断两条线段是否交叉
* 以line1_start_point为点A，line1_end_point为点B，line2_start_point为点C，line2_end_point为点D
* 做两线AB、CD
* 若AB与CD相交：AB与CD呈十字交叉状
* 向量AC与AD异号
*
* 存在AB与CD呈 |- 形状，此时有向量AC与AD异号，但是不相交的情况
* 做向量CA和向量CB，此时向量同号
*
* 所以：
* 1.计算向量AC和向量AD的叉乘
* 2.计算向量CA和向量CB的叉乘
* 3.若以上两条计算结果同时满足叉乘 < 0, 则线条交叉
*/
function isLineCross(line1_start_point, line1_end_point, line2_start_point, line2_end_point) {
let line_AB = getPointVector(line1_start_point, line1_end_point)
let line_AC = getPointVector(line1_start_point, line2_start_point);
let line_AD = getPointVector(line1_start_point, line2_end_point);
let line_CD = getPointVector(line2_start_point, line2_end_point);
let line_CA = getPointVector(line2_start_point, line1_start_point);
let line_CB = getPointVector(line2_start_point, line1_end_point);
let AB_cross_AC = crossLine(line_AB, line_AC)
let AB_cross_AD = crossLine(line_AB, line_AD);
let CD_cross_CA = crossLine(line_CD, line_CA);
let CD_cross_CB = crossLine(line_CD, line_CB);
if (AB_cross_AC * AB_cross_AD < 0 && CD_cross_CA * CD_cross_CB < 0) {
return true;
} else {
return false;
}
}
// 检查图形有没有横穿
function checkPointCross(crossAllow = false) {
if (crossAllow) {
// 允许横穿，直接返回
return false;
}
if (pointList.length < 3) {
// 2条连续线条直接必不可能存在横穿现象
return false;
}
// 线条直接相互比较判断是否存在横穿
for (let i = 0; i < pointList.length - 2; i++) {
for (let j = i + 1; j < pointList.length; j++) {
let res = isLineCross(
pointList[i],
pointList[i + 1],
pointList[j],
pointList[(j + 1) % pointList.length]
);
if (res) {
return true;
}
}
}
return false;
}
完整示例
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>使用Canvas绘制不规则图形</title>
<style type="text/css">
#canvas-container {
border: 1px solid red;
}
</style>
<script text="application/javascript">
let canvas;
let ctx;
let tempCanvas;
let tempCtx;
// 初始化画布
function initCanvas(canvasId, tempCanvasId) {
canvas = document.getElementById(canvasId);
if (canvas.getContext) {
ctx = canvas.getContext("2d");
canvas.addEventListener('mousedown', mousedown);
}
tempCanvas = document.getElementById(tempCanvasId);
if (tempCanvas.getContext) {
tempCtx = tempCanvas.getContext("2d");
tempCanvas.addEventListener('mousedown', mousedown);
}
}
const CANVAS_WIDTH = 300;
const CANVAS_HEIGHT = 150;
const MAX_POINT_NUM = 8;
// 记录所有点位
let pointList = [];
// 记录当前闭合状态
let closeStatus = false;
// 鼠标按下事件：开始绘制图形
const mousedown = (e) => {
// 记录当前点击点位，并将其转换为画布尺寸
let pointDown = {
x: e.offsetX / canvas.offsetWidth * CANVAS_WIDTH,
y: e.offsetY / canvas.offsetHeight * CANVAS_HEIGHT
};
if (pointList.length === 0) {
// 是第一个点：初始化绘制事件
ctx.beginPath();
ctx.moveTo(pointDown.x, pointDown.y);
} else if (closeStatus) {
// 图形已闭合：不再绘制
return;
} else {
// 其他点位，和上一个点进行连线
ctx.lineTo(pointDown.x, pointDown.y);
ctx.stroke();
}
// 记录所有点位
pointList.push({
...pointDown
});
// 最大点数，闭合图形
if (pointList.length >= MAX_POINT_NUM) {
// 这里采用限制点数的方式进行图形闭合，也可以采用其他方法闭合，如点击起始点附件 x 个元素时进行闭合
closeFigure();
return;
}
// 鼠标跟随移动
document.onmousemove = (event) => {
tempCtx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT);
tempCtx.beginPath();
tempCtx.moveTo(pointDown.x, pointDown.y);
tempCtx.lineTo(event.offsetX / tempCanvas.offsetWidth * CANVAS_WIDTH, event.offsetY / tempCanvas.offsetHeight * CANVAS_HEIGHT);
tempCtx.stroke();
}
}
// 重置画布
function clearRect() {
document.onmousemove = document.onmouseup = null;
ctx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT);
tempCtx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT);
pointList = [];
closeStatus = false;
}
function closeFigure() {
if (!closeStatus && checkPointCross()) {
// 存在点位交叉：不符合绘制要求，重绘
// ToDo: 错误提示
clearRect();
};
if (pointList.length >= MAX_POINT_NUM && !closeStatus) {
// 符合要求：结束绘制
document.onmousemove = document.onmouseup = null;
tempCtx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT);
ctx.lineTo(pointList[0].x, pointList[0].y);
ctx.closePath();
ctx.stroke();
closeStatus = true;
}
}
// 辅助函数：获取以原点为起点的向量坐标表达式
function getPointVector(startPoint, endPoint) {
return {
x: endPoint.x - startPoint.x,
y: endPoint.y - startPoint.y,
};
}
// 辅助函数：叉乘
const crossLine = (point1, point2) => {
return point1.x * point2.y - point2.x * point1.y;
}
/**
* 辅助函数：判断两条线段是否交叉
* 以line1_start_point为点A，line1_end_point为点B，line2_start_point为点C，line2_end_point为点D
* 做两线AB、CD
* 若AB与CD相交：AB与CD呈十字交叉状
* 向量AC与AD异号
*
* 存在AB与CD呈 |- 形状，此时有向量AC与AD异号，但是不相交的情况
* 做向量CA和向量CB，此时向量同号
*
* 所以：
* 1.计算向量AC和向量AD的叉乘
* 2.计算向量CA和向量CB的叉乘
* 3.若以上两条计算结果同时满足叉乘 < 0, 则线条交叉
*/
function isLineCross(line1_start_point, line1_end_point, line2_start_point, line2_end_point) {
let line_AB = getPointVector(line1_start_point, line1_end_point)
let line_AC = getPointVector(line1_start_point, line2_start_point);
let line_AD = getPointVector(line1_start_point, line2_end_point);
let line_CD = getPointVector(line2_start_point, line2_end_point);
let line_CA = getPointVector(line2_start_point, line1_start_point);
let line_CB = getPointVector(line2_start_point, line1_end_point);
let AB_cross_AC = crossLine(line_AB, line_AC)
let AB_cross_AD = crossLine(line_AB, line_AD);
let CD_cross_CA = crossLine(line_CD, line_CA);
let CD_cross_CB = crossLine(line_CD, line_CB);
if (AB_cross_AC * AB_cross_AD < 0 && CD_cross_CA * CD_cross_CB < 0) {
return true;
} else {
return false;
}
}
// 检查图形有没有横穿
function checkPointCross(crossAllow = false) {
if (crossAllow) {
// 允许横穿，直接返回
return false;
}
if (pointList.length < 3) {
// 2条连续线条直接必不可能存在横穿现象
return false;
}
for (let i = 0; i < pointList.length - 2; i++) {
for (let j = i + 1; j < pointList.length; j++) {
let res = isLineCross(
pointList[i],
pointList[i + 1],
pointList[j],
pointList[(j + 1) % pointList.length]
);
if (res) {
return true;
}
}
}
return false;
}
</script>
</head>
<body onload="initCanvas('canvas-container', 'temp-canvas-container');">
<!-- 通过position让连个画布的HTML元素重叠 -->
<canvas id="canvas-container" style="position: absolute;"></canvas>
<canvas id="temp-canvas-container" style="position: absolute;"></canvas>
</body>
</html>
扫一扫
1876
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
