计算机网络笔记-网络结构

为了更好的理解管理实验室服务器,补习一下计算机网络知识。

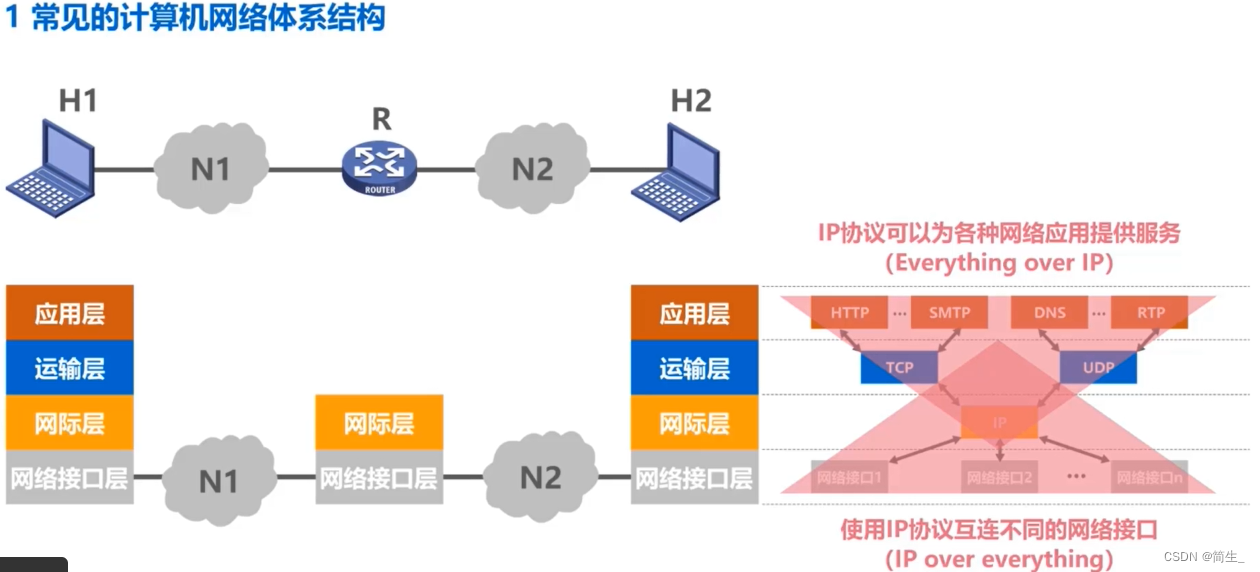

网络结构

在这里插入图片描述
网络接口:网线、wifi等接口通过IP协议互连,然后提供给运输层TCP或者UDP

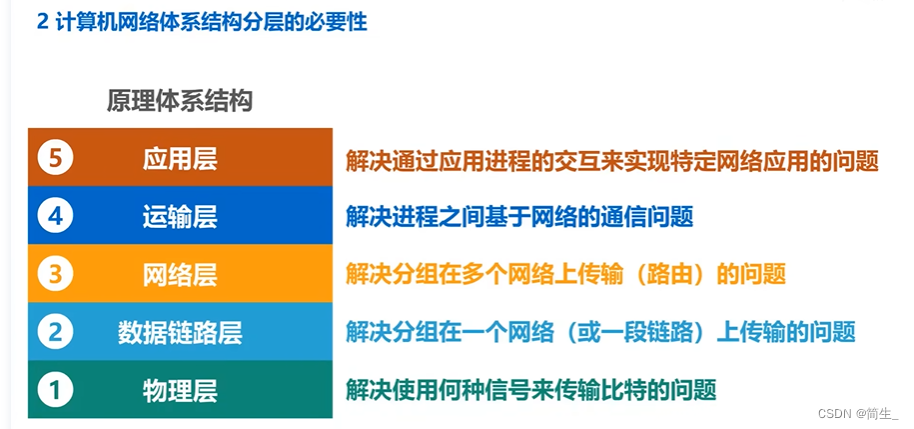

为了方便教学采用以下层进行讲解
在这里插入图片描述

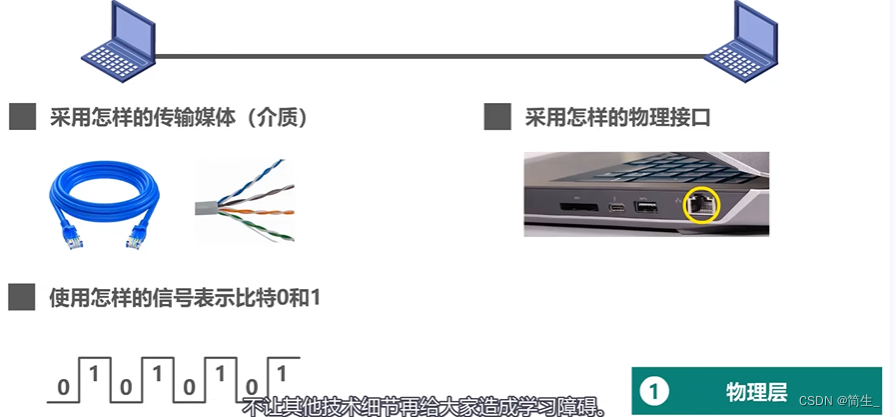

物理层:使数据通过不同媒介传播
在这里插入图片描述
数据链路层:比如选择交换式以太网或者总线型(总线型被淘汰了)
在这里插入图片描述

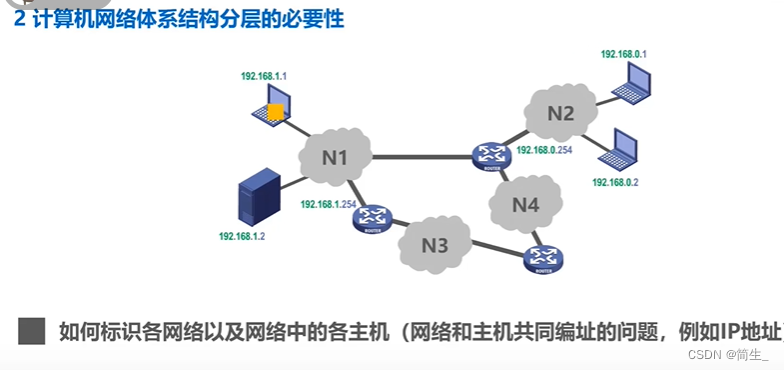

网络层:ip地址的前三个代表N1、N2等网络,第4个十进制数代表主机一共只有1-254个主机,0和255有特殊含义一般不用。(我记得linux开防火墙第4位开放的是0/24,代表对该网络所有主机开放权限,这里好像有个子关掩码的问题。后面再看看)
运输层:有TCP/UDP,主要用途是,N1网络中的主机传输信号给N2网络中的主机,可以通过的路线不同,可走N1-N2,也可以N1-N3-N4-N2。TCP/UDP应该是选择路径用的
应用层:一台主机上有QQ和谷歌浏览器两个应用,如何避免传输错误,用到http或者其他协议
主机和服务器之间的传输流程:链接参考: https://www.bilibili.com/video/BV1c4411d7jb?p=9&vd_source=757c572a2728afecfcb9b34cf342fabd

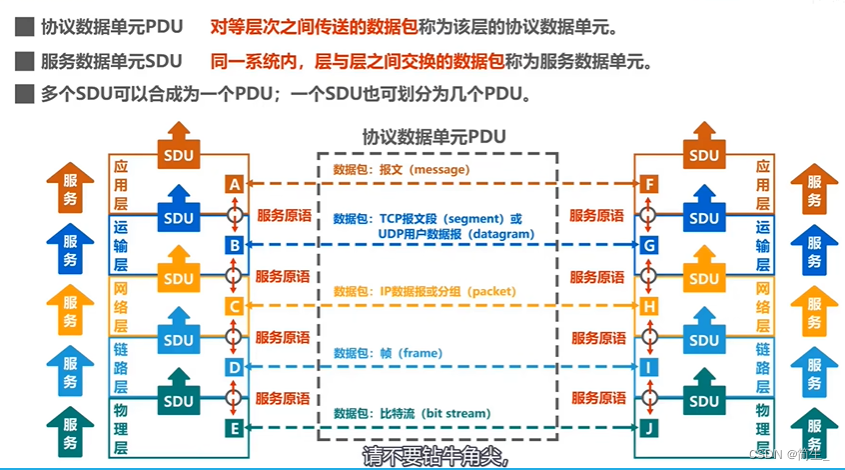

专业术语:实体、协议、服务
在这里插入图片描述
主机与服务器之间每一层互为对等实体、第N层会为N+1层提供服务、不同对等实体间的传输协议数据单元不同(比特流、帧、ip、TCP、报文)

MAC地址、IP地址、ARP协议

在这里插入图片描述

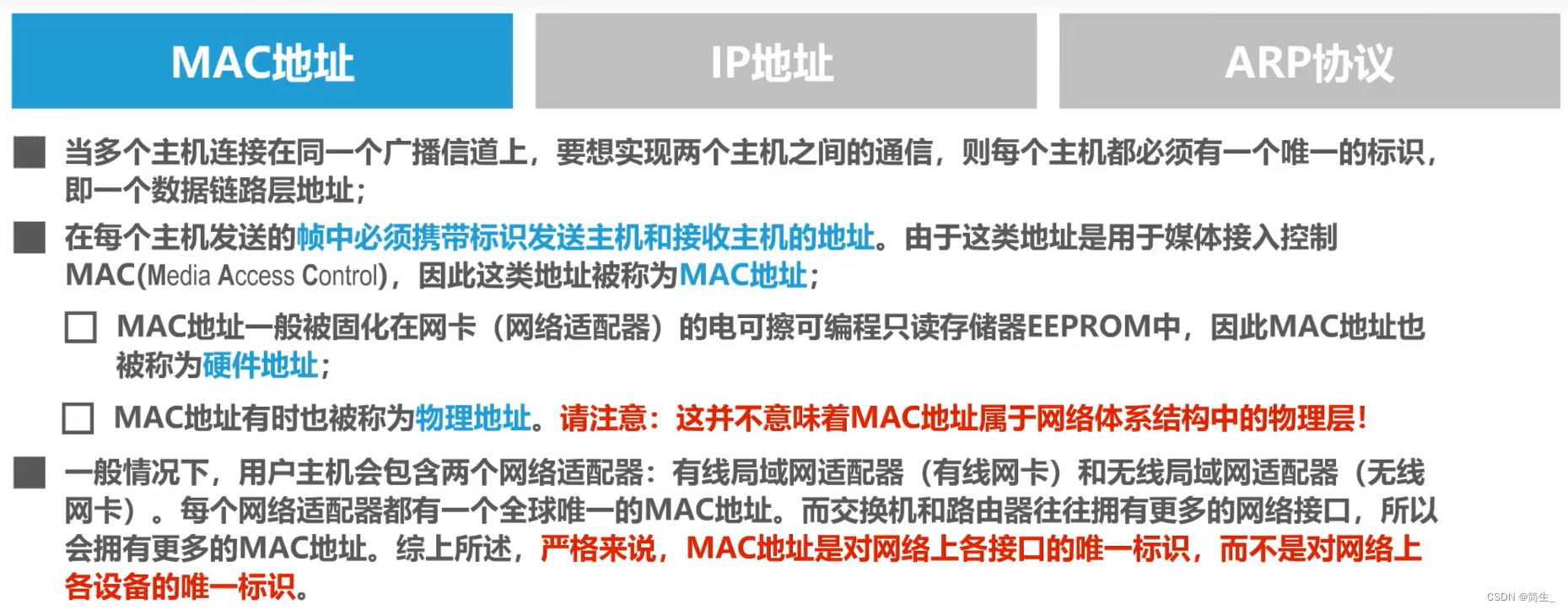

MAC地址
![在这里插入图片描述](https://img-blog.csdnimg.cn/ad9b6886574c4c20915b299c508617c2.png
MAC地址是网络上每个接口的唯一标识,也就是说一台设备如果有2个网口,每个网口网口都有一个MAC地址。
MAC地址可以查硬件厂商信息,https://itool.co/mac刚查了一下,自己的华硕笔记本全是台湾的硬件。
为了防止隐私泄露,推出了随机MAC地址

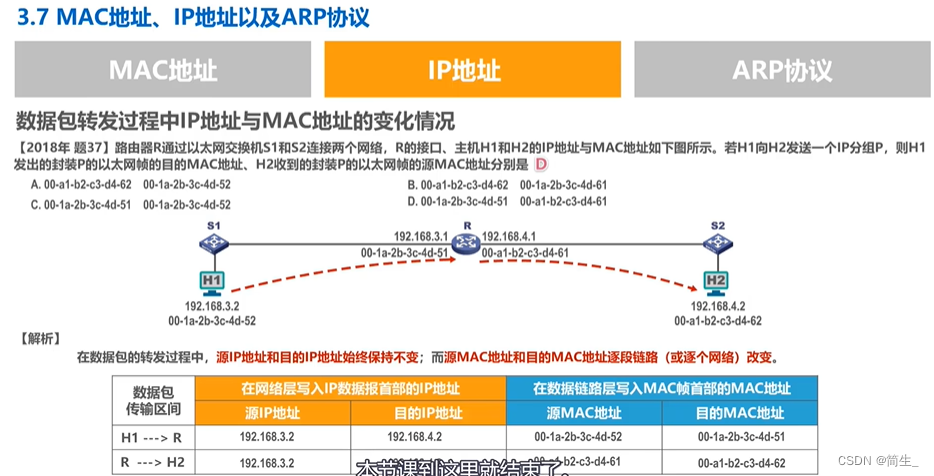

IP地址
在这里插入图片描述
这里IP地址只在网络层运用、MAC地址在数据链路层运用,所以一段链路两端链接是通过MAC地址,H1到H2整个网络的通信最后是通过IP地址。

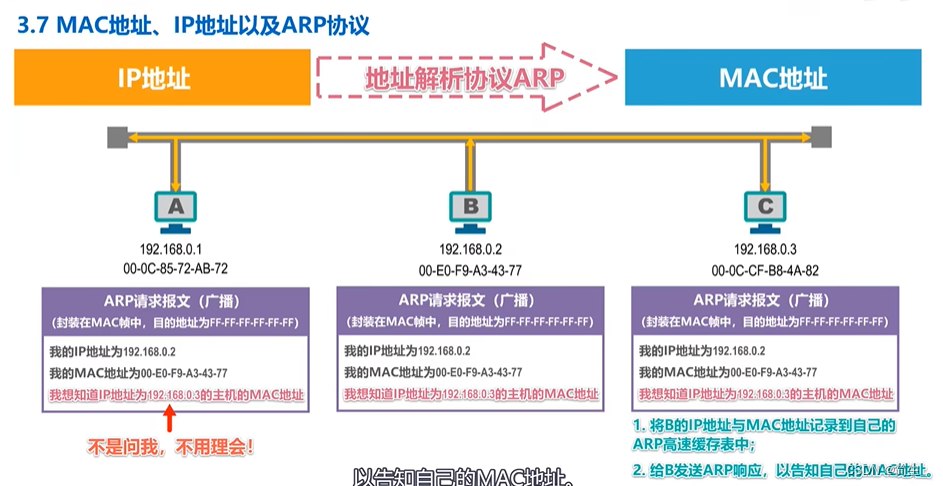

ARP协议
在这里插入图片描述
在这里插入图片描述
解析后的地址会存在主机的ARP高速缓存中,可能是动态和静态,由于更换网卡等原因导致MAC地址会更换,所以到2分钟后会删除。特殊原因可手动设置静态。

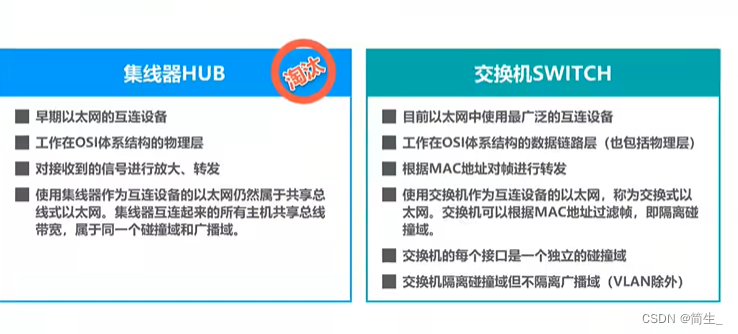

集线器和交换机

在这里插入图片描述
由于交换机的全双工模式,可以隔离碰撞域但不隔离广播域,所以逐渐淘汰了集线器。
在这里插入图片描述

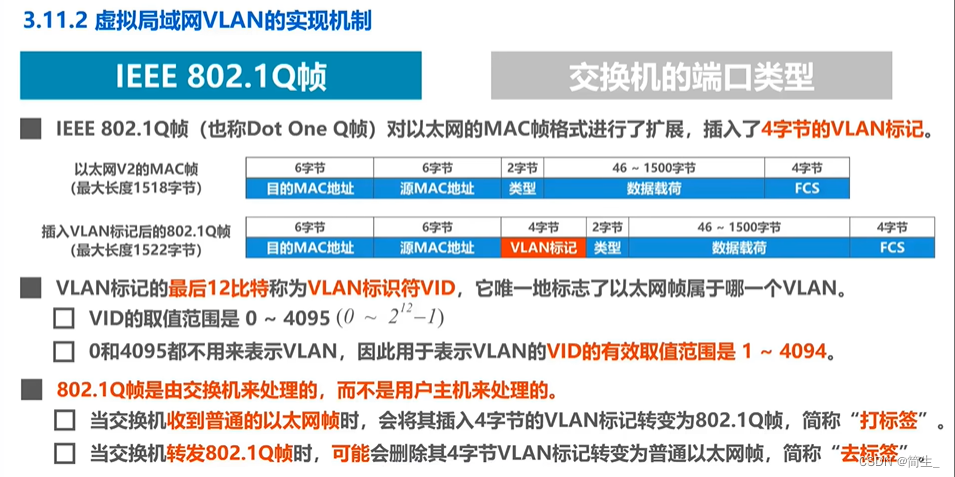

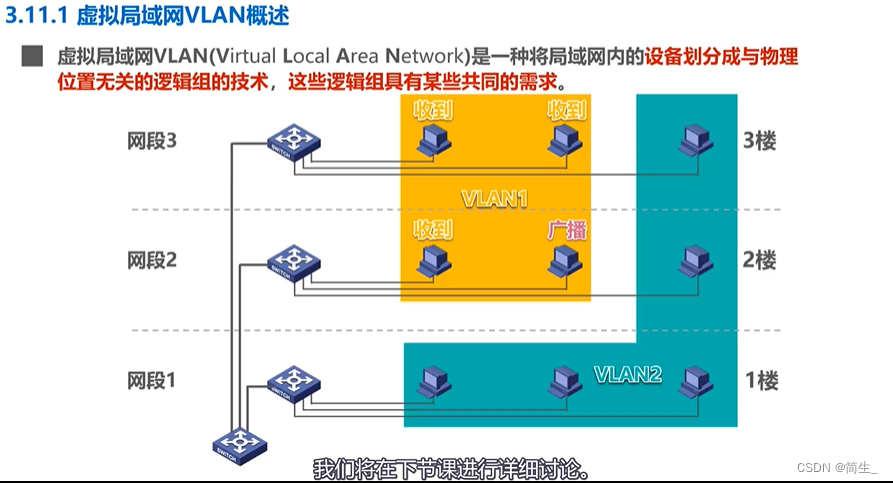

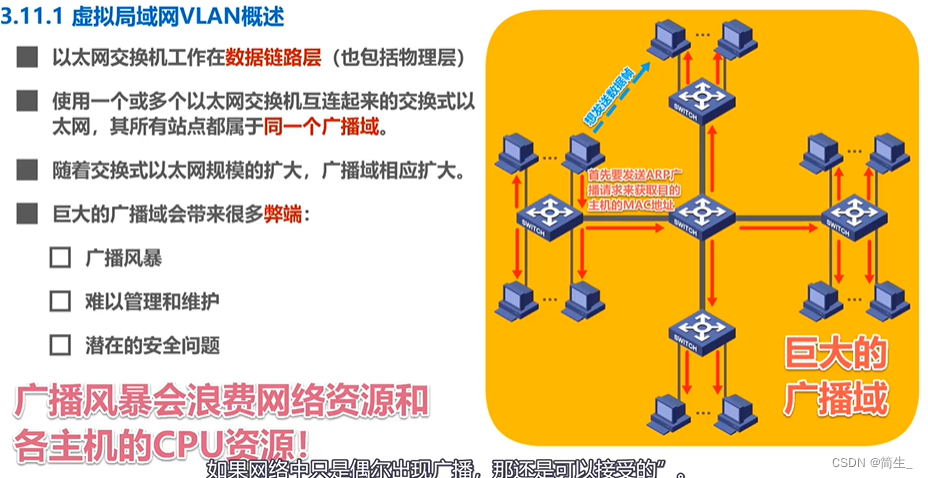

虚拟局域网VLAN技术

(使用交换机实现的)
在这里插入图片描述
在这里插入图片描述

交换机有三种端口:Access、Trunk、Hybrid
在这里插入图片描述
在这里插入图片描述

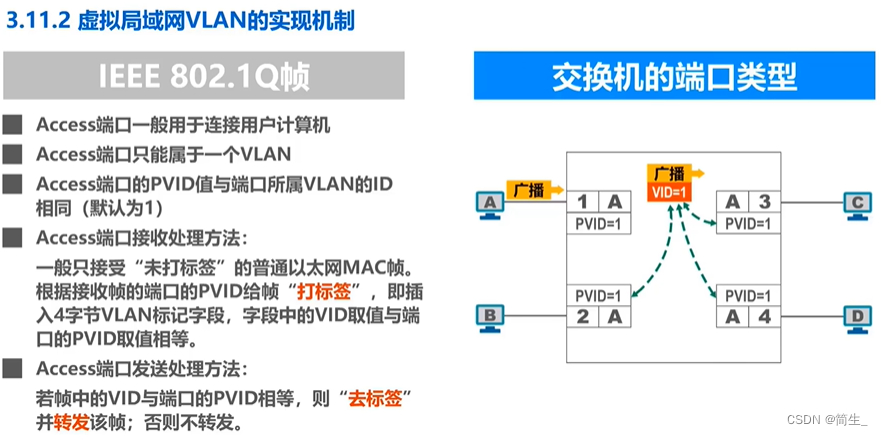

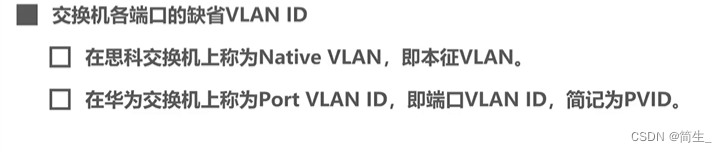

Access端口接收时:给未打标签的MAC帧根据接收时端口的PVID值给帧打标签,即给MAC帧中插入4字节的VLAN标记字段,这个字段中的VID取值是等于端口的PVID值。
Access端口发送时:如果VID与当时端口号的PVID相等,则去标签并转发,否则不转发。
在这里插入图片描述

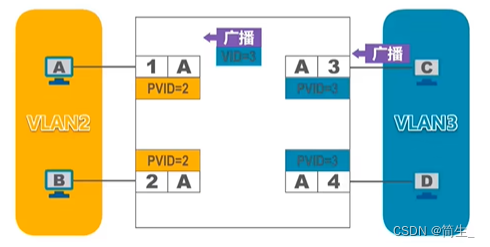

改变PVID值这种方式划分不同的VLAN2、VLAN3

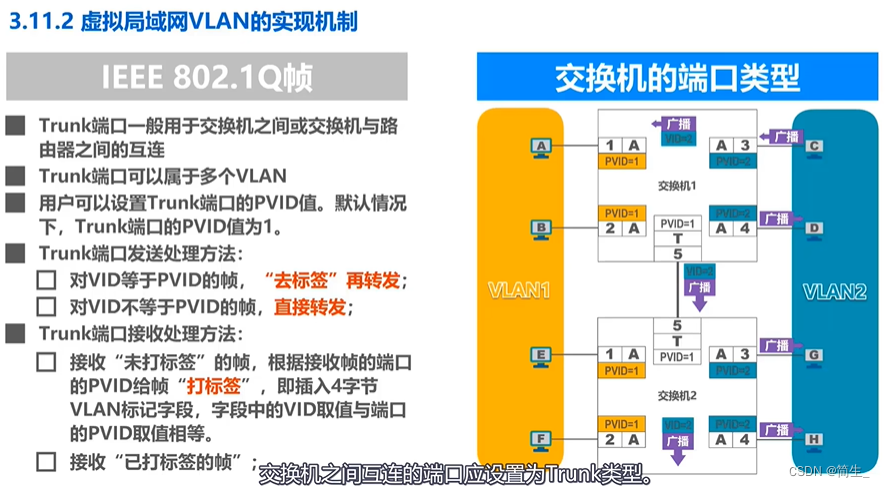

Trunk端口
在这里插入图片描述
两个交换机互联的端口叫Trunk端口(Trunk端口PVID值不同的情况下,可能出现传播错误)

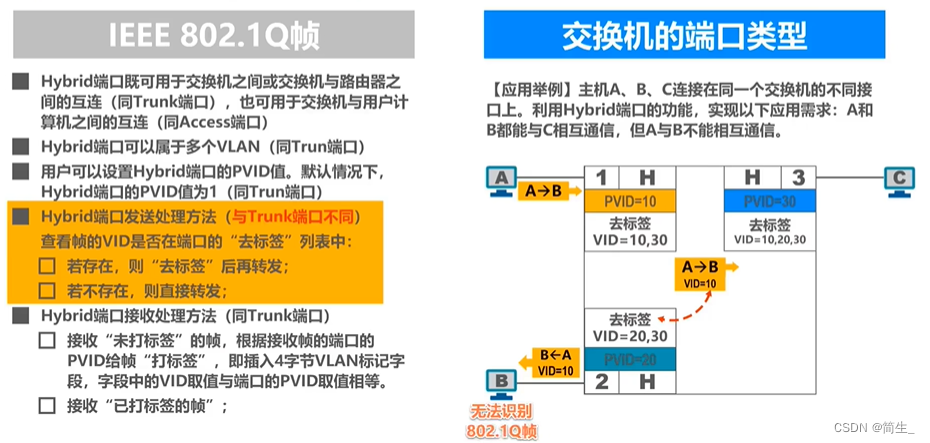

Hybird端口
在这里插入图片描述
Hybrid端口与Trunk端口不同在于其有一个去标签的列表。
