完善MBR

1. 地址、section、vstart

1.1 地址

地址只是数字，描述各种符号在源程序中的位置，它是源代码文件中各符号偏移文件开头的距离。由于指令和变量所占的大小不同，故它们相对于文件开头的偏移量参差不齐。

编译器的工作就是给各个符号编址。编译器根据所在硬件平台的特性，将源代码中的每一个符号（指令和数据）都安装本硬件平台的特性分配空间，在不考虑对齐的情况下，这些符号在空间上都是彼此相邻，连续分布的，它们在程序中距第一个符号的距离便是它们在程序中的地址。
编译器给程序中各符号（变量名或函数名等）分配的地址，就是各符号相对于文件开头的偏移量。

1.2 section

在有的编译器中，同时支持segment和section这两个关键字，它们的功能都是在程序中宣称一个区域。它们属于伪指令，CPU不知道有这些东西，只是为了给程序员在逻辑上将程序划分成几个段。

关键字section并没对程序中的地址产生任何影响，即在默认情况下有没有section都一个样，section中数据的地址依然是相对于整个文件的顺延，仅仅是在逻辑上让开发人员梳理程序之用。

1.3 vstart

section用vstart=修饰后，可以被赋予一个虚拟起始地址virtual start address（这与x86CPU开启分页后的虚拟地址是两码事），它被用来计算在该section内的所有内存引用地址。vstart=xxxx修饰后它并不是告诉编译器程序加载到地址xxxx，加载是加载器的工作，编译器只会规划代码。编译器以相对于文件开头偏移来编址的好处是利于重定位。

mbr用vstart=0x7c00来修饰的原因，是因为mbr要被加载器（BIOS）加载到物理地址0x7c00，mbr中后续的物理地址都是0x7c00+（cs段寄存器此时是0）。所以vstart使用的时机是：我预先知道了我的程序将来被加载到某地址处。

由于程序指定自己将来会被加载器放到某个地址，所以告诉编译器把它编成这个地址，将来CPU用此地址才能找到。vstart只是告诉编译器以新的数字作为后面数据的起始值，它本身没改变数据在文件中的地址。

2. CPU的实模式

实模式是指8086CPU的寻址方式、寄存器大小、指令用法等，是用来反应CPU在该环境下如何工作的概念。

2.1 cpu工作原理

CPU大体上可以划分为3个部分，它们是控制单元、运算单元、存储单元。

控制单元是CPU的控制中心，CPU需要它才知道下一步要做什么。而控制单元大致由指令寄存器IR(Instruction Register)、指令译码器ID(Instruction Decoder)、控制寄存器OC(Operation Controller)组成。程序被加载到内存后，也就是指令这时都在内存中了，指令指针寄存器IP指向内存中下一条待执行指令的地址，控制单元根据IP寄存器的指向，将位于内存中的指令逐个装载到指令寄存器，然后指令译码器将位于指令寄存器的指令按照指令格式来解码。

存储单元是指CPU内部的L1、L2缓存及寄存器，待处理的数据就存在这些存储单元中，这里的数据是说指令中的操作数。这些缓存都是采用的SRAM(Static RAM)存储器，具有静态存取的功能，SRAM不需要刷新电路即能保存它的的内部数据，因此SRAM性能较强劲。缺点是它的集成度较低，相同容量之下，SRAM的体积比DRAM要大很多。二级缓存都不大，目前来说顶多4MB左右，所以现代CPU用二级缓存的数量取胜，如L1、L2、L3共三级。
寄存器可分为两大类，程序员可以使用的寄存器称为程序可见寄存器，如通用寄存器、段寄存器。程序不可见寄存器是指程序员不可使用，也无法访问到它们，系统运行期间可能要用到的寄存器。

运算单元负责算术运算（加减乘除）和逻辑运算（比较、位移），它从控制单元那里接受命令（信号），它没有自主意识，只是个执行部件。

总结：控制单元要取下一条待运行的指令，该指令的地址在程序计数器PC中，在x86CPU上，程序计数器就是cs:ip。于是读取ip寄存器后，将此地址送上总线，CPU根据此地址便得到了指令，并将其存入到指令寄存器IR中。这时轮到指令译码器上场了，它根据指令格式检查指令寄存器中的指令，先确定操作码是什么，再检查操作数类型，若是在内存中，就将相应的操作数从内存中取回自己的存储单元，若操作数是在寄存器中就直接用了。操作码和操作数齐了，操作控制器给运算单元下命，于是运算单元便真正开始执行指令了。ip寄存器的值被加上当前指令的大小，于是ip又指向了下一条指令。

2.2 实模式下的寄存器

寄存器是一种物理存储元件，只不过它比一般的存储介质要快，能够跟上CPU上的步伐，所以在CPU内部有很多这样的寄存器来给CPU存取数据。

缓存是一项伟大的发明，成功解决了速度不匹配设备直接的数据传输，在一般情况下，IO是整个系统的瓶颈，缓存的出现，有效减少了低速IO设备的访问频率，从而大幅度提升了速度。
SRAM是用寄存器来存储数据的，这就是SRAM快的原因。而寄存器是使用触发器实现的，这也是一种存储电路，工作速度极快，是纳秒级别的，这是和cpu一个级别了。

在实模式下，默认用到的寄存器都是16位的宽的。在32位CPU在实模式下，虽然操作数是16位，但依然可以使用32位寄存器。

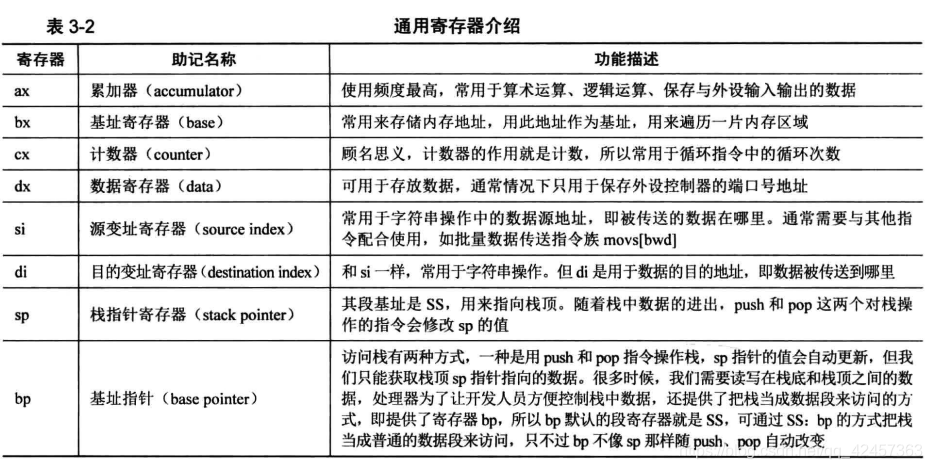

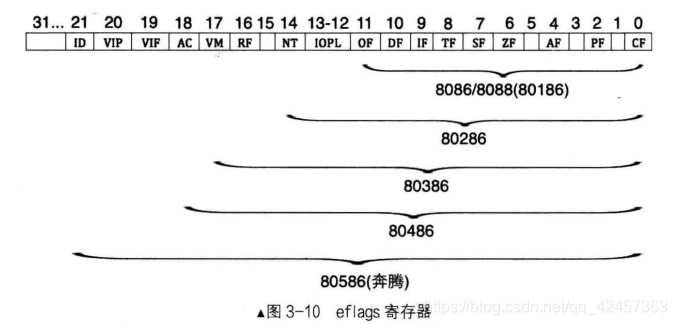

在这里插入图片描述

CPU以“当前IP寄存器中的值 + 当前执行指令的机器码长度”的和作为新的代码段内偏移地址，将其存入IP寄存器，再到该新地址处读取指令并执行。如果下一条指令需要跨段访问，还要加载新的段基址到CS寄存器。

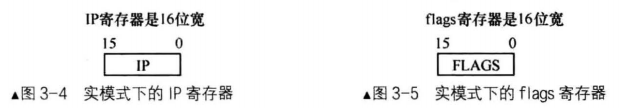

在这里插入图片描述

2.3 实模式下的内存分段

实模式的“实”体现在：程序中用到的地址都是真实的物理地址，“段基址：段内偏移”产生的逻辑地址就是物理地址，也就是程序员看到的完全是真实的地址。
在8086之前的CPU，没有段的概念，首先程序无法重定位，必须加载固定内存位置，程序对地址的依赖性强。Intel早期的工程师为此发明了“段”，即CPU访问内存用“段 + 偏移”的形式，这种策略首次在8086CPU上。为了支持段机制，CPU新增了段寄存器，如cs，ds，es等。

为了让16位的寄存器寻址能够访问20位的地址空间，CPU通过“段基址左移4位 + 段内偏移”形成20位地址，从而突破了16位寄存器作为偏移无法访问1MB的限制。但是，现在可以能访问的最大地址是0xFFFF:0xFFFF，即0x10FFEF。相比0xFFFFF的范围，超出了0xFFF0的空间，也就是64K-16字节，这部分就是传说中的高端内存区（Hige Memory Area, HMA）。由于8086一共就20条地址线，即A0~A19，内存地址0xFFFFF+是要用到A20地址线（实模式到保护模式要打开A20），可是8086没有，只能接收20位长的地址。所以超过了20位而产生进位，就给丢弃了。其作用相当于对1MB取模，形成回卷的效果。

2.4 实模式下CPU的内存寻址方式

可分为三大类：

寄存器寻址；
立即数寻址；
内存寻求：
- 直接寻址；
- 基址寻址；
- 变址寻址；
- 基址变址寻址。

2.5 实模式下ret

ret(return)指令的功能是在栈顶（寄存器ss:sp所指向的地址）弹出2两个字节的内容来替换IP寄存器。不用换基地址，属于近返回。
retf(return far) 是从栈顶取得4字节，分别替换ip寄存器和cs寄存器。

2.6 实模式下的call

在8086CPU中，也就是实模式下，call指令调用函数有四种方式。

16位实模式相对近调用

“近”就是指同一段内，不用切换段，不用换基地址，只需给出段内偏移地址。
可以使用near关键字来修饰，near表示在内存或寄存器中取2个字节，这是一种数据类型转换。near可以省略。机器码是e8+llhh(操作数)
“相对”既然是相对量，就有正负之分。操作数是个有符号数。在同一段内的函数(近调用)，必须要用相对地址的形式，这是硬件设计的问题。
call相对近调用中的操作数并不是被CPU直接用了，CPU又将其恢复成绝对地址：当前的IP指针 + 操作数 + 机器码大小 = 目标函数绝对地址。

16位实模式间接绝对近调用

“间接”是指目标函数的地址没有直接给出，是通过寄存器或内存，总之不以立即数的形式出现。
“绝对”是指目标函数的地址是绝对地址。
机器码是ff16。
在寄存器前面添加数据类型伪指令（far、near、short）对寄存器宽度做了强制转换，会发生警告。

16位实模式下直接绝对远调用

“直接”意指不需要经过寄存器或内存，操作数以立即数的形式给出。
“远”就意指需要跨段。
对于直接绝对远调用，far可以不加。操作码是0x9a+2字节偏移+2字节段基地址

16位实模式下的间接绝对远调用。

和上一种的区别就是“直接”变成“间接”，也就是说，段基地址和段内偏移都不是立即数，要么在内存，要么在寄存器。
但是段基址和偏移地址都是16位的，既然要用两个，干脆一个都不用。所以这种间接绝对远调用，不支持寄存器寻址，只支持内存寻址。
指令格式是：call far 内存地址，一定要加far关键字，否则和第二种间接绝对近调用一样了。

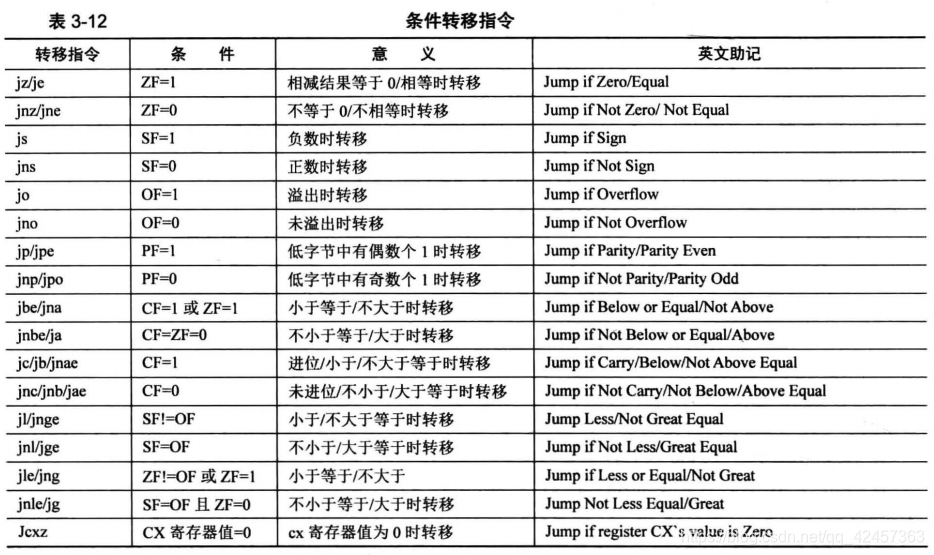

2.7 实模式下的jmp

16位实模式相对短转移

相对短转移的机器码大小是2字节，操作码是0xeb，可知其操作数是1字节。“短”体现在，即跳转范围只能是1字节有符号数所表示的范围，-128~127。
关键字short可以省略，但省略后并不能保证nasm依然把它编译成相对短转移。前面说，操作数的范围是-128~127，如果操作数不在此范围，将会在编译阶段报错（前提是加了short关键字）。
