Opengl-计算机图形学-实验一

1、资源管理器中创建下拉菜单并添加事件处理程序

  1. 画直线,中点画线
void CApplicationView::OnZd()
{
	CDC *pDC = GetWindowDC();
zhongdian(pDC, 255,455,845,123,RGB(123,234,123));
}
void CApplicationView::zhongdian(CDC *pDC, int x0, int y0, int x1,
	int y1, int color)
{
	CClientDC dc(this);
	int a, b, d, x, y, tag = 0;
	if (abs(x1 - x0) < abs(y1 - y0)) {
		swap(&x0, &y0);
		swap(&x1, &y1);
		tag = 1;
	}
	if (x0 > x1)
	{
		swap(&x0, &x1);
		swap(&y0, &y1);
	}
	a = y0 - y1;
	b = x1 - x0;
	d = a + b / 2;
	if (y0 < y1)
	{
		x = x0; y = y0;
		//pDC->SetPixel(x, y, color);
		Width(pDC, x, y, color, width);
		while (x < x1)
		{
			if (d < 0)
			{
				x++; y++; d = d + a + b;
			}
			else
			{
				x++; d = d + a;
			}
			if (tag)

			//	pDC->SetPixel(y, x, color);
				Width(pDC, x, y, color, width);

			else
				Width(pDC, x, y, color, width);
				//pDC->SetPixel(x, y, color);

		}
	}
	else {
		x = x1; y = y1;
	//	pDC->SetPixel(x, y, 225);
		Width(pDC, x, y, color, width);
		while (x > x0)
		{
			if (d < 0)
			{
				x--; y++; d = d - a + b;
			}
			else
			{
				x--; d = d - a;
			}
			if (tag)

				//pDC->SetPixel(y, x, color);
				Width(pDC, x, y, color, width);

			else

				//pDC->SetPixel(x, y, color);
				Width(pDC, x, y, color, width);

		}
	}
}

2、中点画圆

void CApplicationView::OnCzd()
{
	// TODO: 在此添加命令处理程序代码
	// TODO: 在此添加命令处理程序代码
	CDC *pDC = GetWindowDC();
	CZd(pDC, 255,366,100);
}
void CApplicationView::CZd(CDC *pDC, int x0, int y0, int r)
{
	int x = 0; int y = r; int d = 1 - r;
	Cirpot(pDC, x0, y0, x, y, m_clr);
	while (x < y)
	{
		if (d < 0) d += 2 * x + 3;
		else
		{
			d += 2 * (x - y) + 5;
			y--;
		}
		x++;
		Cirpot(pDC, x0, y0, x, y, m_clr);
	}
}
void CApplicationView::Cirpot(CDC *pDC, int x0, int y0, int x, int y, int color)
{
	pDC->SetPixel((x0 + x), (y0 + y), color);


	pDC->SetPixel((x0 + y), (y0 + x), color);


	pDC->SetPixel((x0 + y), (y0 - x), color);


	pDC->SetPixel((x0 + x), (y0 - y), color);


	pDC->SetPixel((x0 - x), (y0 - y), color);


	pDC->SetPixel((x0 - y), (y0 - x), color);


	pDC->SetPixel((x0 - y), (y0 + x), color);


	pDC->SetPixel((x0 - x), (y0 + y), color);


}

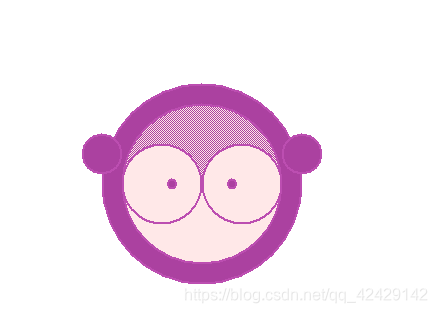

3、一只猴头

void CApplicationView::OnLogo3()
{
	// TODO: 在此添加命令处理程序代码
	CDC *pDC = GetWindowDC();
	CPen Pen1(PS_SOLID, 2, RGB(188, 78, 177));
	pDC->SelectObject(Pen1);

	CBrush brush1(RGB(171, 65, 160));
	pDC->SelectObject(brush1);
	pDC->Ellipse(500, 300, 700, 500);
	pDC->Arc(500, 300, 700, 500, 500, 400, 500, 400);//大圆
	pDC->Arc(520, 320, 680, 480, 520, 400, 520, 400);//中间圆

	CBrush brush2 RGB(255, 232, 232);
	pDC->SelectObject(brush2);
	pDC->Ellipse(520, 320, 680, 480);
	pDC->Arc(520, 360, 600, 440, 520, 600, 520, 600);//左右圆
	pDC->Arc(600, 360, 680, 440, 600, 400, 600, 400);
	//眼睛
	pDC->SelectObject(brush1);
	pDC->Arc(565, 395, 575, 405, 565, 400, 565, 400);
	pDC->Arc(625, 395, 635, 405, 625, 400, 625, 400);
	pDC->Ellipse(565, 395, 575, 405);
	pDC->Ellipse(625, 395, 635, 405);

	//耳朵
	pDC->Arc(480, 350, 520, 390, 480, 370, 480, 370);
	pDC->Arc(680, 350, 720, 390, 680,370, 680, 370);
	pDC->Ellipse(680, 350, 720, 390);
	pDC->Ellipse(480, 350, 520, 390);

	Fill(pDC, 600, 360, RGB(188, 78, 177), RGB(171, 65, 160));

}
//种子填充
void Fill(CDC *pDC,int x,int  y, int BoundaryColor, int InteriorColor)

// (x,y) 种子像素的坐标;

// BoundaryColor 边界像素颜色; InteriorColor 需要填充的内部像素颜色

{

	if (pDC->GetPixel(x, y) != BoundaryColor && pDC->GetPixel(x, y) != InteriorColor)

		// GetPixel(x,y): 返回像素(x,y)颜色

	{

		pDC->SetPixel(x, y, InteriorColor); // 将像素(x, y)置成填充颜色

		Fill(pDC,x+1, y + 1, BoundaryColor, InteriorColor);

		Fill(pDC,x-1, y - 1, BoundaryColor, InteriorColor);

		Fill(pDC,x - 1, y+1, BoundaryColor, InteriorColor);

		Fill(pDC,x + 1, y-1, BoundaryColor, InteriorColor);


	}

}

在这里插入图片描述
