netmap实现用户态协议栈

---

一、网卡的作用

将物理层的光纤双绞线传输过来的模拟信号转换成数字信号，然后交给数据链路层处理，因此工作在在七层协议模型中的物理层和数据链路层之间。
实现网络协议栈需要获取最原始的以太网的数据的方式。用户态协议栈的优点：减少系统调用和CPU上下文切换的次数，提高网络工作性能，比如处理C10M问题时。

二、网卡原始数据的获取

1.raw sock()
2.旁路：netmap、dpdk的方式
3.hook：bpf/ebpf、netfilter上

三、 netmap的功能

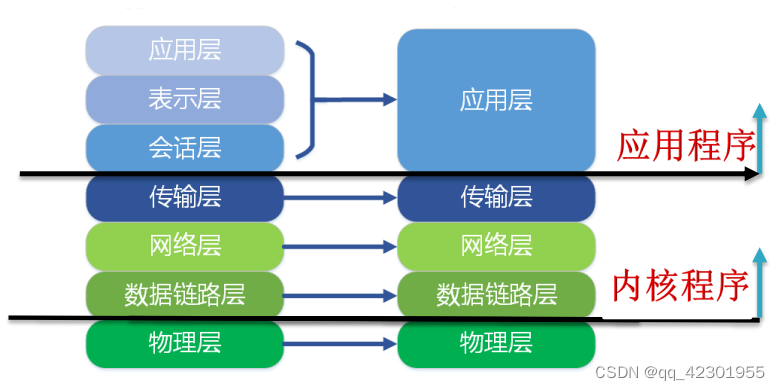

1.将网卡旁路出来，将网卡数据mmap到内存，直接操作内存数据即可。
2.使用：编译之后进行 insmod netmap.ko 就会多出个字符设备/dev/netmap，可以通过dev/netmap 字符设备 操作网卡。

采用旁路的方式实现网络协议栈（数据链路层、网络层、传输层）

四、主要结构体定义

以 实现 UDP 协议栈为例：用客户端发报文，测试收到UDP报文 实现简易的用户态协议栈。
如果实现TCP版本，需要实现 三次握手来建立连接，发送数据到客户端，还有滑动窗口、定时器等等。。。。

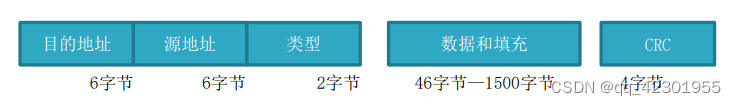

以太网协议结构体：

struct ethhdr {
	unsigned char h_dest[ETH_ALEN];
	unsigned char h_source[ETH_ALEN];
	unsigned short h_proto;
};

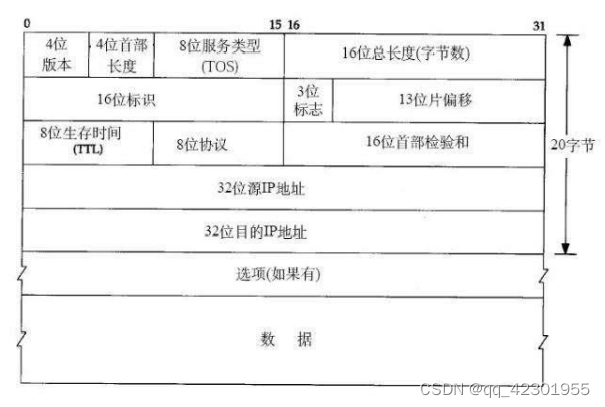

ipheader: 一个UDP包长度小于64K，而16位总长度如果超过了MTU 就会进行IP分片，16位标识用以标记被分片的UDP包，13位片偏移表示具体的位置。

struct iphdr {
	unsigned char version;
	unsigned char tos;
	unsigned short tot_len;
	unsigned short id;
	unsigned short flag_off;
	unsigned char ttl;
	unsigned char protocol;
	unsigned short check;
	unsigned int saddr;
	unsigned int daddr;
};

每一层都包含上一层协议的类型。

udpheader:

struct udphdr {
	unsigned short source;
	unsigned short dest;
	unsigned short len;
	unsigned short check;
};


struct udppkt {
	struct ethhdr eh;
	struct iphdr ip;
	struct udphdr udp;
	unsigned char body[0];//柔性数组：数组长度可扩展。

};

五、添加ARP和ICMP协议

如果只有以上三个协议，会出现两个问题
1.之后不能接收数据，使用 ARP -a 命令在ARP表中查不到 IP 地址了，刚开始能正常解析数据是因为：虚拟机刚开机的时候，用xshell 连虚拟机，宿主机发送过 arp 请求，而虚拟机的内核协议栈此时还没被 netmap 接管，回应了 arp 请求，宿主机就将虚拟机的信息暂时的添加到arp表中，当动态arp记录失效，udp 包不知道发给谁，就会先发arp请求。

解决方法：在宿主机 arp 表中添加静态的 arp 记录或实现 ARP 协议把 client 的 MAC 地址放到以太网头里面发送出去。

2.同理之后也不能 ping 通，需要实现 ICMP 协议。

具体实现：
server.c

int main() {

	struct ethhdr *eh;
	struct pollfd pfd = {0};
	struct nm_pkthdr h;
	unsigned char *stream = NULL;

	struct nm_desc *nmr = nm_open("netmap:eth0", NULL, 0, NULL);  //将eth0网卡映射到内存
	if (nmr == NULL) {
		return -1;
	}

	pfd.fd = nmr->fd;
	pfd.events = POLLIN;

	while (1) {
		int ret = poll(&pfd, 1, -1);
		if (ret < 0) continue;

		//netmap帮我们封装成了IO的形式，若网卡有数据来了，IO可读，所以可用poll管理
		if (pfd.revents & POLLIN) {
			stream = nm_nextpkt(nmr, &h);    //读取包
			eh = (struct ethhdr*)stream;

			if (ntohs(eh->h_proto) == PROTO_IP) {

				struct udppkt *udp = (struct udppkt*)stream;
				if (udp->ip.protocol == PROTO_UDP) {

					struct in_addr addr;
					addr.s_addr = udp->ip.saddr;

					int udp_length = ntohs(udp->udp.len);
					printf("%s:%d:length:%d, ip_len:%d --> ", inet_ntoa(addr), udp->udp.source,
						udp_length, ntohs(udp->ip.tot_len));

					udp->body[udp_length-8] = '\0';
					printf("udp --> %s\n", udp->body);
					struct udppkt udp_rt;
					echo_udp_pkt(udp, &udp_rt);
					nm_inject(nmr, &udp_rt, sizeof(struct udppkt));  //发送包

				} else if (udp->ip.protocol == PROTO_ICMP) {

					struct icmppkt *icmp = (struct icmppkt*)stream;

					printf("icmp ---------- --> %d, %x\n", icmp->icmp.type, icmp->icmp.check);
					if (icmp->icmp.type == 0x08) {
						struct icmppkt icmp_rt = {0};
						echo_icmp_pkt(icmp, &icmp_rt);

						//printf("icmp check %x\n", icmp_rt.icmp.check);
						nm_inject(nmr, &icmp_rt, sizeof(struct icmppkt));
					}

				} else if (udp->ip.protocol == PROTO_IGMP) {

				} else {
					printf("other ip packet");
				}

			}  else if (ntohs(eh->h_proto) == PROTO_ARP) {

				struct arppkt *arp = (struct arppkt *)stream;
				struct arppkt arp_rt;

				if (arp->arp.dip == inet_addr("192.168.0.26")) {
					echo_arp_pkt(arp, &arp_rt, "00:50:56:33:1c:ca");
					nm_inject(nmr, &arp_rt, sizeof(struct arppkt));
				}
			}
		}
	}
}
