MPLS（多协议标签交换）不是一种协议，而是一种基于标签转发机制

MPLS的架构

MPLS包含两个平面：

控制平面（controlplane)

运行路由协议，分发拓扑信息，构建路由表（RIB)

运行标签分发协议，来分配、分发、保留标签，构建标签信息库（LIB)如TDP/LDP/RSVP/MBGP

数据平面（dataplane)

lP包基于FIB《转发信息库）进行转发

标签包基于LFIB（标签转发信息库）进行转发

MPLS建立邻居

建立MPLS

con#int s2/0
     if#mpls ip
con#mpls ldp router-id lo0 force   //强制使用lo0作为router-id，无force在保存重启后才生效

新IOS中会使用LDP建邻居

#show mpls interfaces    //查看mpls建立邻居的接口与方式

在这里插入图片描述

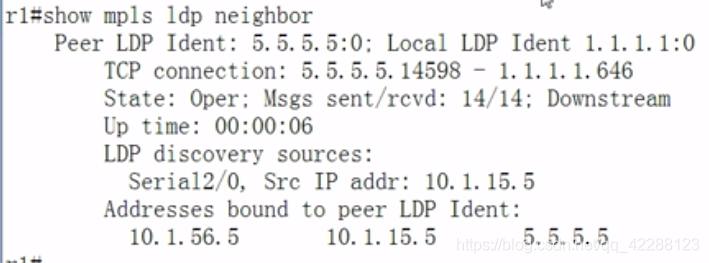

使用transport-id 大的IP地址 任意大端口主动向 小的IP地址 646端口建立TCP会话
