eNSP实验-01 负载均衡和备份链路

一、负载均衡

将负载分摊到多条链路中。

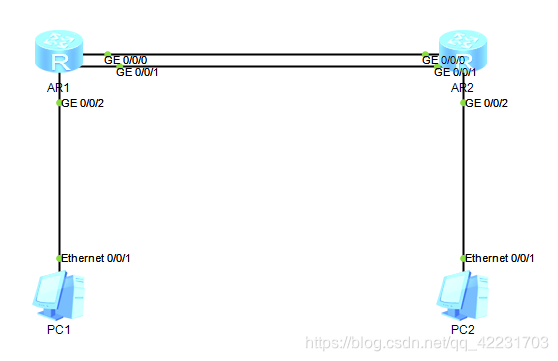

实验中通过在两路由器间连接两条线路实现。

IP分配
R1
g0/0/0 192.168.1.1 24
g0/0/1 192.168.2.1 24
g0/0/2 172.16.1.1 24
R2
g0/0/0 192.168.1.2 24
g0/0/1 192.168.2.2 24
g0/0/2 172.16.2.1 24
PC1
IP：172.16.1.2 24
网关：172.16.1.1
PC2
IP：172.16.2.2 24
网关：172.16.2.1

命令

R1

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.1.1 24
[r1-GigabitEthernet0/0/0]q
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 192.168.2.1 24
[r1-GigabitEthernet0/0/1]q
[r1]int g0/0/2
[r1-GigabitEthernet0/0/2]ip add 172.16.1.1 24
[r1-GigabitEthernet0/0/2]q
[r1]ip route-static 172.16.2.0 255.255.255.0 192.168.1.2
[r1]ip route-static 172.16.2.0 255.255.255.0 192.168.2.2

R2

[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 192.168.1.2 24
[r2-GigabitEthernet0/0/0]q
[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 192.168.2.2 24
[r2-GigabitEthernet0/0/1]q
[r2]int g0/0/2
[r2-GigabitEthernet0/0/2]ip add 172.16.2.1 24
[r2-GigabitEthernet0/0/2]q
[r2]ip route-static 172.16.1.0 255.255.255.0 192.168.1.1
[r2]ip route-static 172.16.1.0 255.255.255.0 192.168.2.1

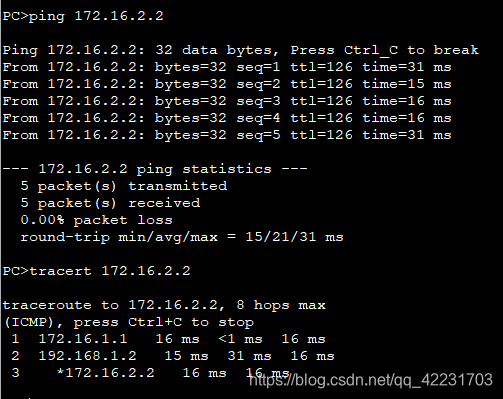

实验结果

---

二、备份链路

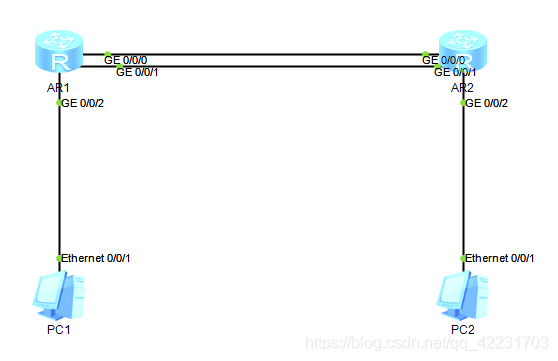

增加一条物理冗余链路，默认只使用其中一条链路。当这条链路出现故障时，备份链路承担数据传输的作用。

IP分配
R1
g0/0/0 192.168.1.1 24
g0/0/1 192.168.2.1 24
g0/0/2 172.16.1.1 24
R2
g0/0/0 192.168.1.2 24
g0/0/1 192.168.2.2 24
g0/0/2 172.16.2.1 24
PC1
IP：172.16.1.2 24
网关：172.16.1.1
PC2
IP：172.16.2.2 24
网关：172.16.2.1

命令（IP地址分配省略）

R1

[r2]ip route-static 172.16.2.0 255.255.255.0 192.168.1.2
[r2]ip route-static 172.16.2.0 255.255.255.0 192.168.2.2 preference 70

R2

[r2]ip route-static 172.16.1.0 255.255.255.0 192.168.1.1
[r2]ip route-static 172.16.1.0 255.255.255.0 192.168.2.1 preference 70

实验结果

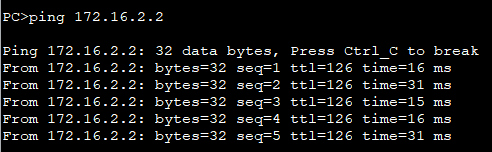

PC1可以ping通PC2切只通过一条线路通信。

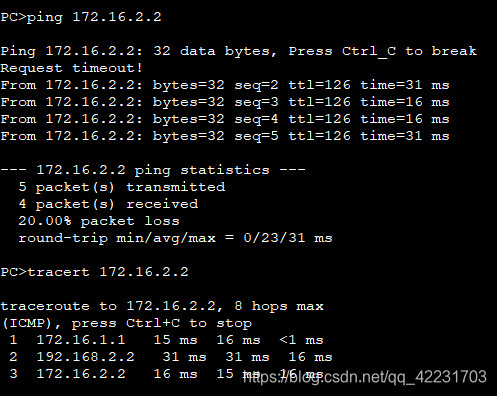

断开当前的通信线路后，自动切换到了备份链路。
