2019/06/04 M企业高可用方案-keepalived入门模块讲解

最新推荐文章于 2024-07-01 13:54:45 发布
最新推荐文章于 2024-07-01 13:54:45 发布
阅读量89 收藏
点赞数
分类专栏： M企业级集群高可用方案-基于keepalived实现高可用集群
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_42227818/article/details/90771218
版权

在这里插入图片描述

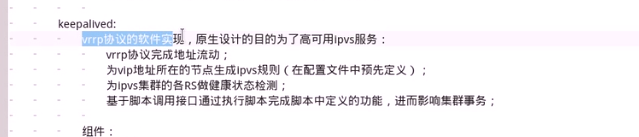

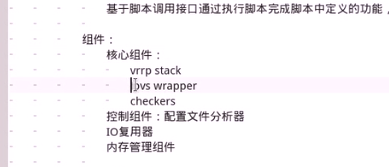

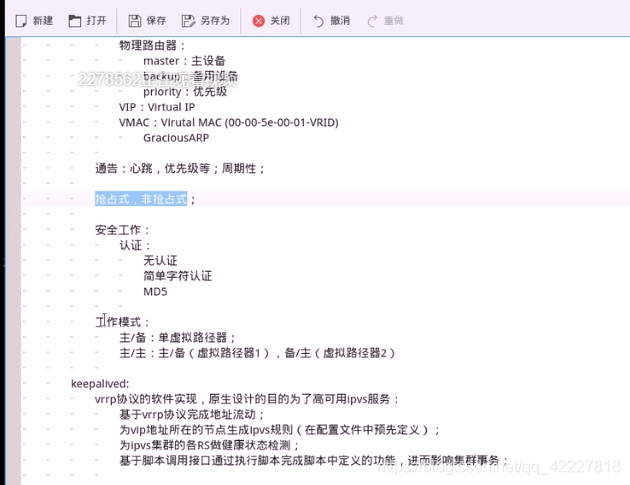

keepalived，是实现vrrp协议，原生设计的目的为了高可用ipvs服务
1.基于vrrp完成地址流动
2。为vip集群的节点生成ipvs规则
3.为ipvs的各RS做健康监测，针对监测结果，完成节点管理
4.基于脚本调用接口通过执行脚本完成脚本中定义的功能，进而影响集群事务
在这里插入图片描述
在这里插入图片描述

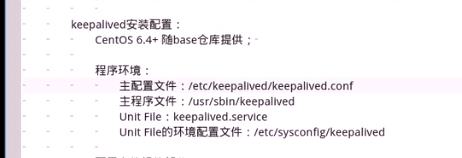

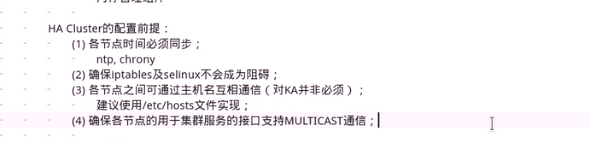

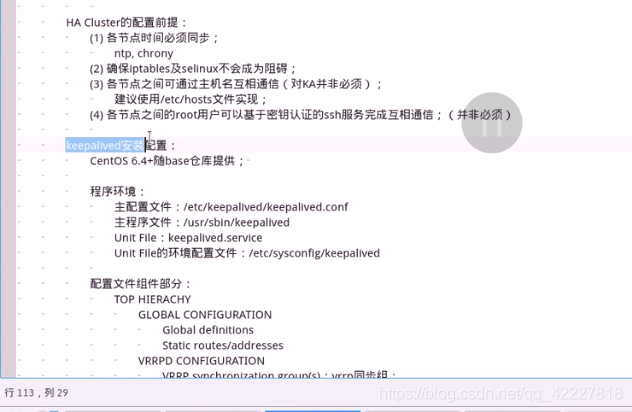

如何安装来配置keepalive，在centos6上就已经收录进base仓库了，各个节点时间必须要同步
只要关注前三点，最后一点也不是必须的在这里插入图片描述

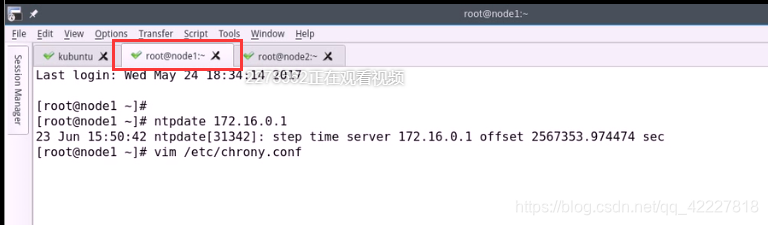

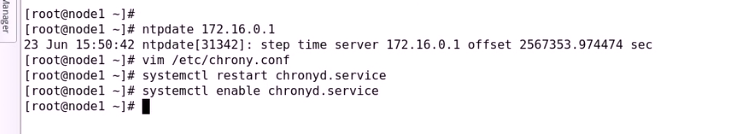

通过ntpdate 来进行时间同步
在这里插入图片描述

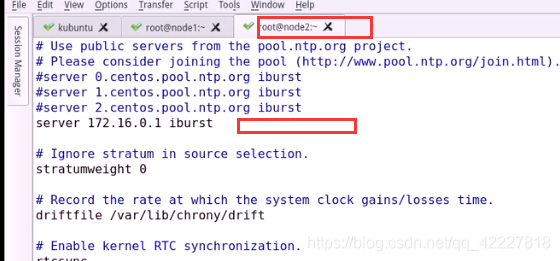

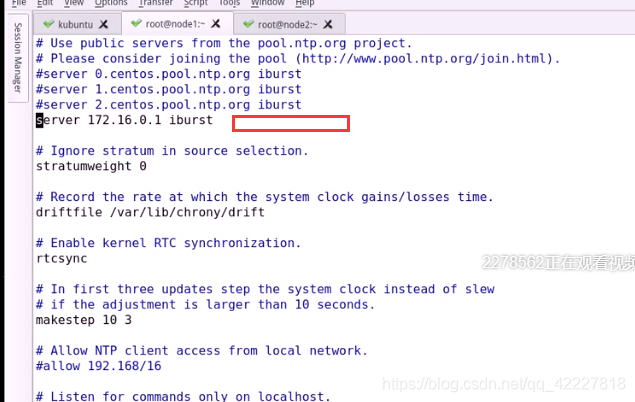

server指向172.16.0.1就可以了
在这里插入图片描述

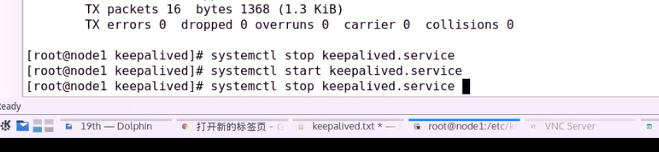

把服务启动起来，开机自动启动
在这里插入图片描述
另外的机器也同样配置
在这里插入图片描述

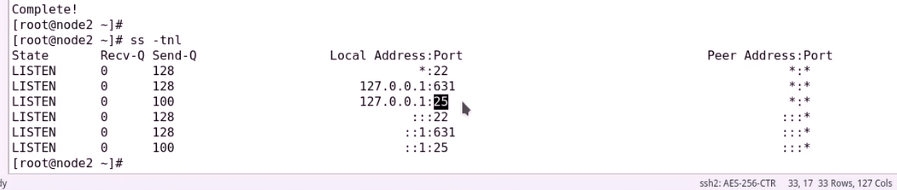

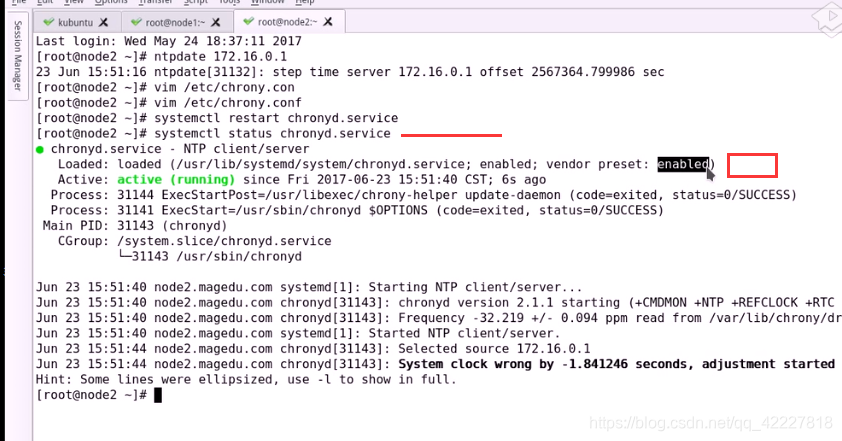

status如果是enabled就已经是开机启动了
在这里插入图片描述
在这里插入图片描述
clear 清楚界面

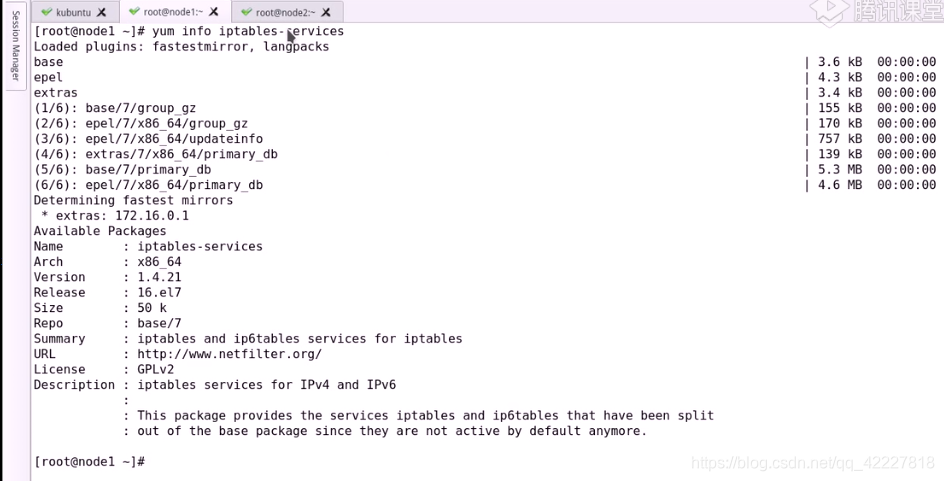

可以使用unit confiles的方式来修改防火墙定律
在这里插入图片描述

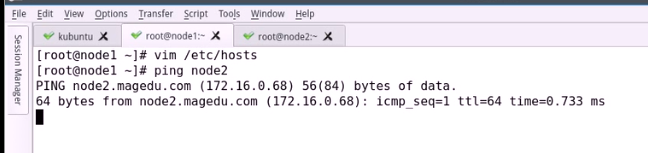

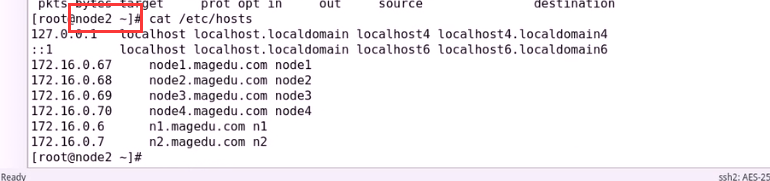

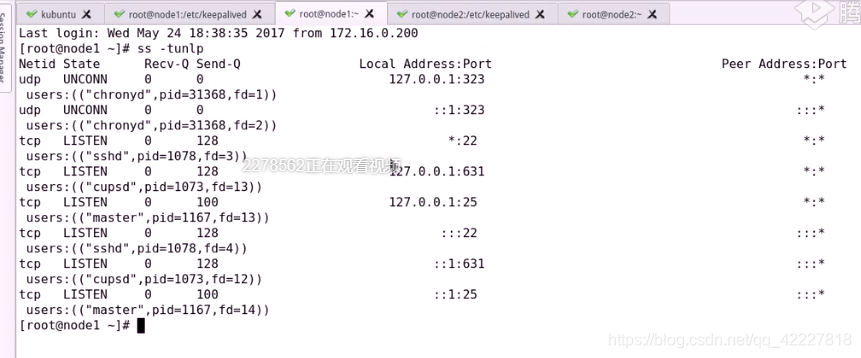

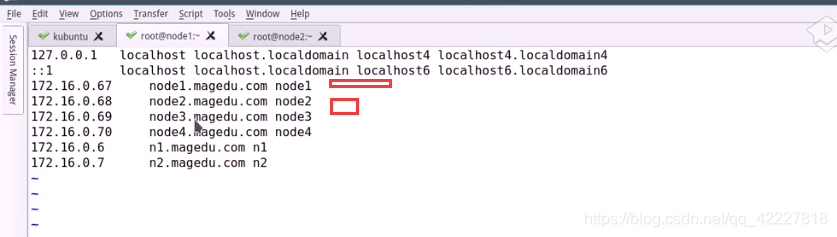

各节点可以通过主机名来互相通讯
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
node2上也配置好了在这里插入图片描述

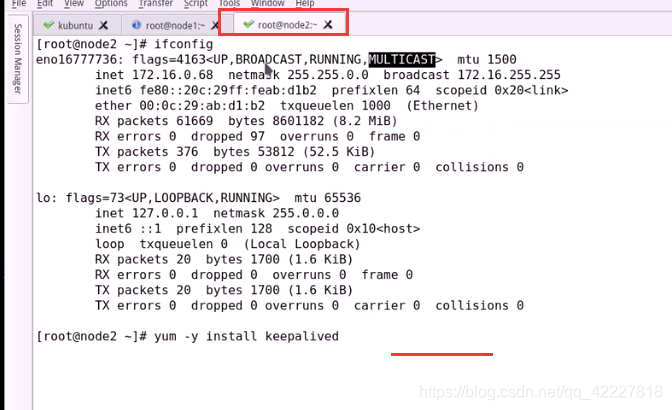

现在尝试安装keepalived
在这里插入图片描述

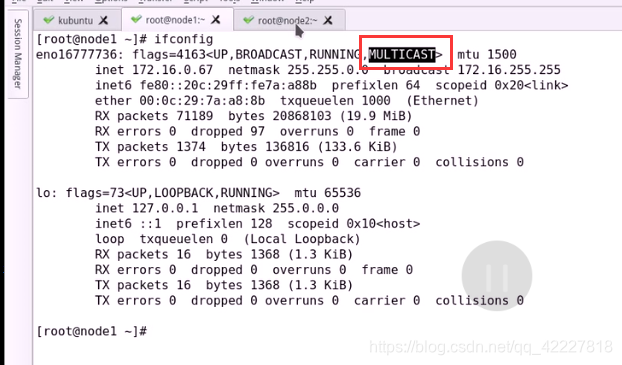

要通过多播地址进行通讯，就要确保这个网卡多播是打开的，支持多播功能
在这里插入图片描述
如果不支持就需要开启
在这里插入图片描述

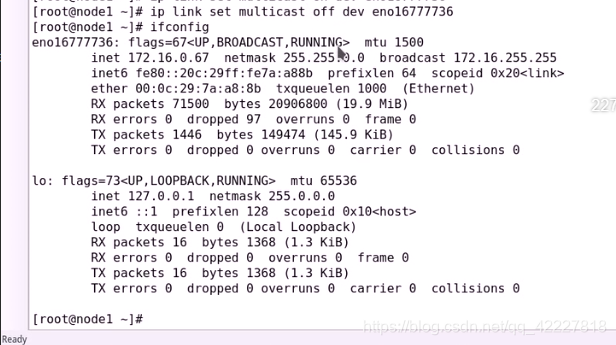

可以先关闭看看效果
在这里插入图片描述

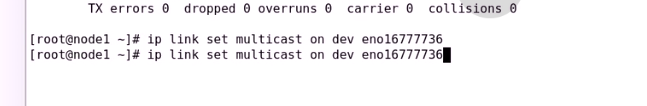

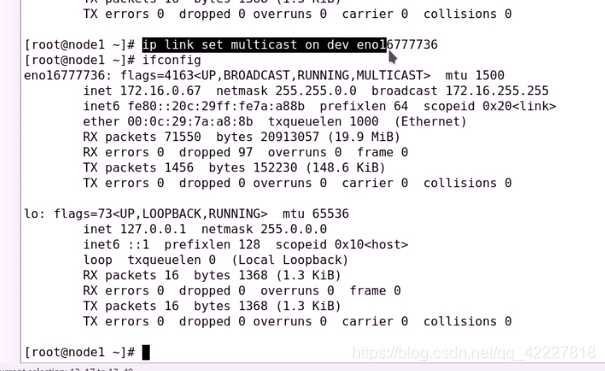

继续开启，设定某个网卡属性，用来on起来
确保网卡支持多播
在这里插入图片描述
在这里插入图片描述
ip地址段有
A A类IP地址中网络的标识长度为8位，主机标识的长度为24位，A类网络地址数量较少，有126个网络，每个网络可以容纳主机数达1600多万台。
B B类IP地址中网络的标识长度为16位，主机标识的长度为16位，B类网络地址适用于中等规模的网络，有16384个网络，每个网络所能容纳的计算机数为6万多台。
C C类IP地址中网络的标识长度为24位，主机标识的长度为8位，C类网络地址数量较多，有209万余个网络。适用于小规模的局域网络，每个网络最多只能包含254台计算机。
D D类IP地址在历史上被叫做多播地址(multicast address)，即组播地址。在以太网中，多播地址命名了一组应该在这个网络中应用接收到一个分组的站点。
多播地址的最高位必须是“1110”，范围从224.0.0.0到239.255.255.255。
D：224-239
先配置N/M功能，然后再去配置双主模型，然后再去配置IPVS功能
先做基本的配置
安装keepalived
在这里插入图片描述
两台机器都安装keepalived
在这里插入图片描述

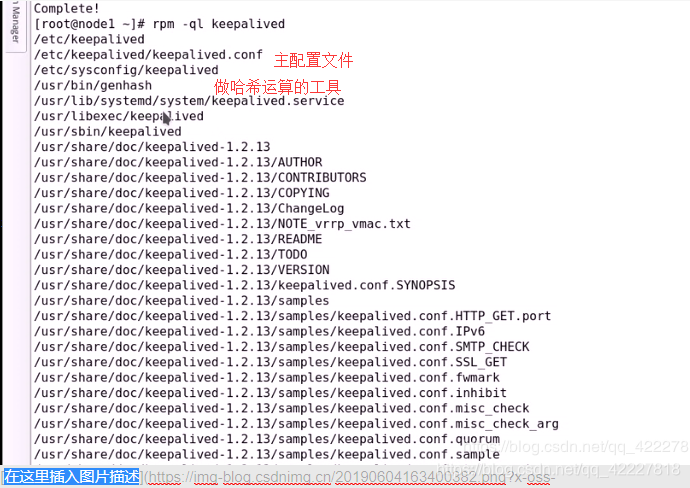

查看包里安装了哪些文件
在这里插入图片描述

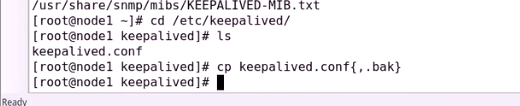

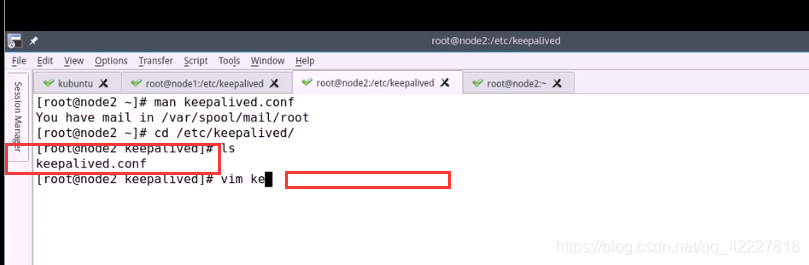

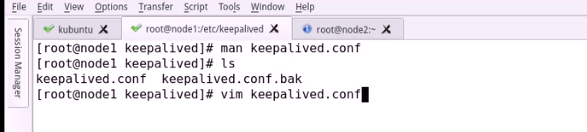

先备份一下配置文件
在这里插入图片描述
在这里插入图片描述

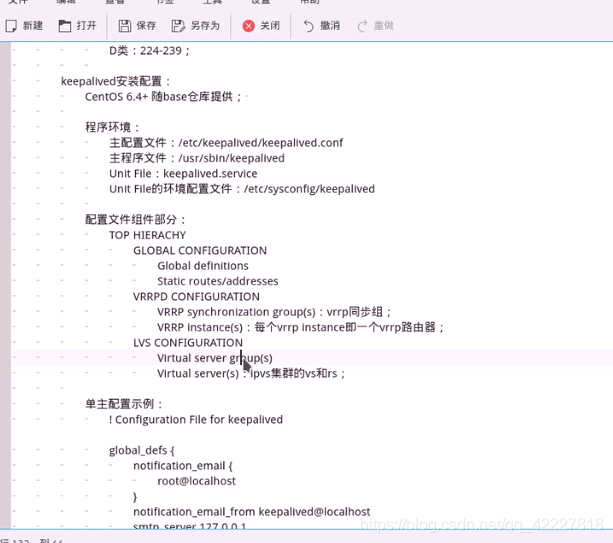

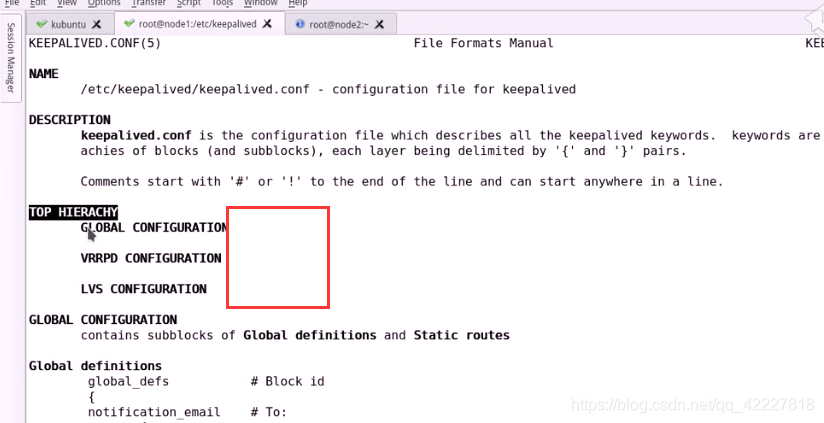

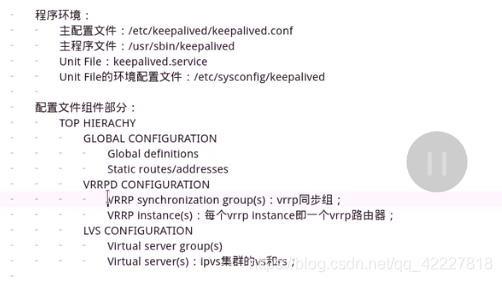

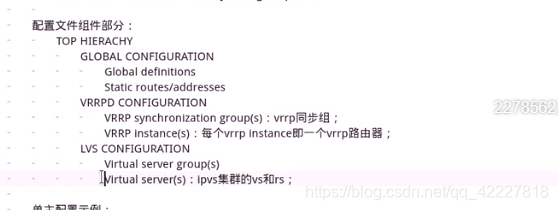

整个配置文件大致分为3端，
顶级结构
全局配置（全局定义和静态路由）
VRRPD 有几个VIP实例，配置在哪个网卡上，IP地址是什么，以及各 路由器的优先级等等
配置lvs
在这里插入图片描述在这里插入图片描述
instances 实例
VRRP同步组

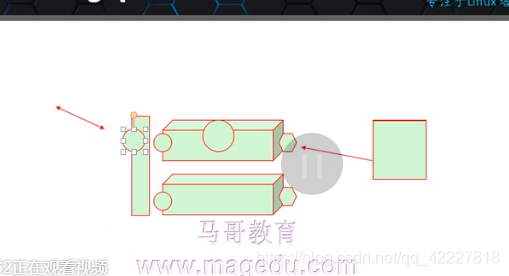

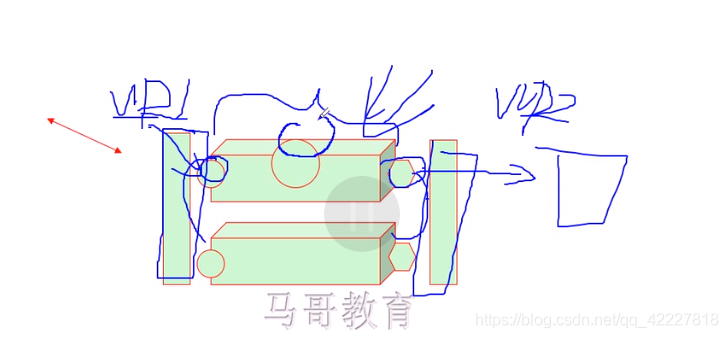

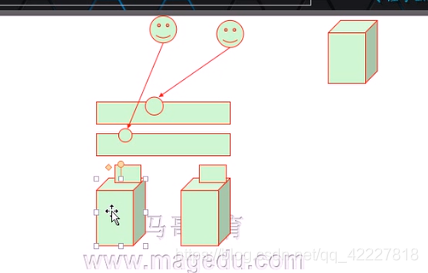

（有一个应用对外是一个，对内是一个地址）面对客户端配置一个VIP1，面对服务器配置一个VIP2，但是
把第一个VIP放路由1，把VIP2放路由2时是不可行的，
把两个虚拟路由定义成一个同步组就能确保他们把VIP放在同一节点的主机上
在这里插入图片描述
同步组一般不用，原因很简单，做nginx反代，或者lvs负载均衡时，内网网卡地址通常不用合并，到底是什么地址都无所谓，只要把对应的请求发送出去就可以了，但是有一个服务就有问题，
NAT服务，如果做NAT类型的LVS集群时，内网阻隔的网关要指向DIP，（对应的主机一旦地址发生了改变，VIP需要转义，DIP也需要转义，否则各RS的网关就出现故障了，就找不到DIP了，所以就需要VIP和DIP一定要工作在一台机器上）一旦ldirectord发生了地址转义，DIP就也需要转义，DIP就也需要使用高可用的方式进行转义，而且两个网卡要使用固定地址VIP，地址飘逸才核实floating IP
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
如果多个VIP服务需要在同一台主机上进行编译的话，也可以把它定义成逻辑组 VITRUAL SERVER GROOUPS
在这里插入图片描述

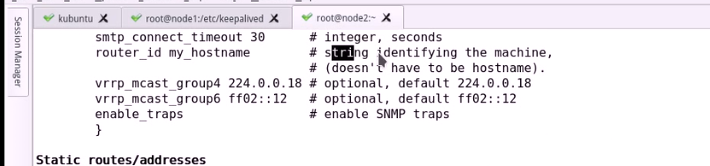

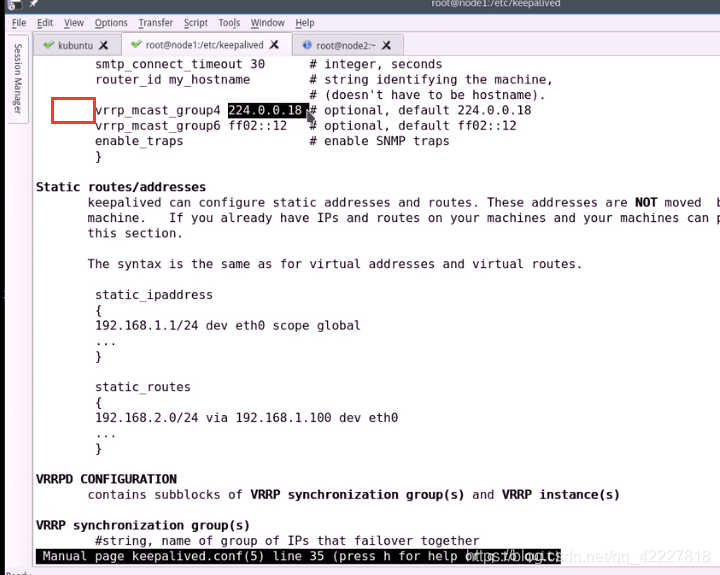

配置文件的默认多播地址是224.0.0.18，都需要修改，将来在生产中如果在同一个网段内有多个集群就需要修改这个

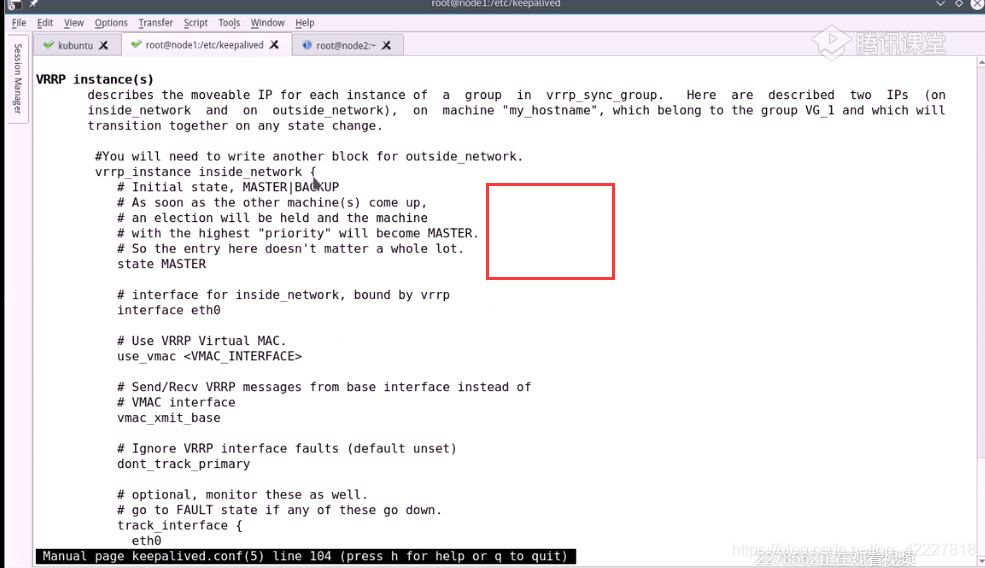

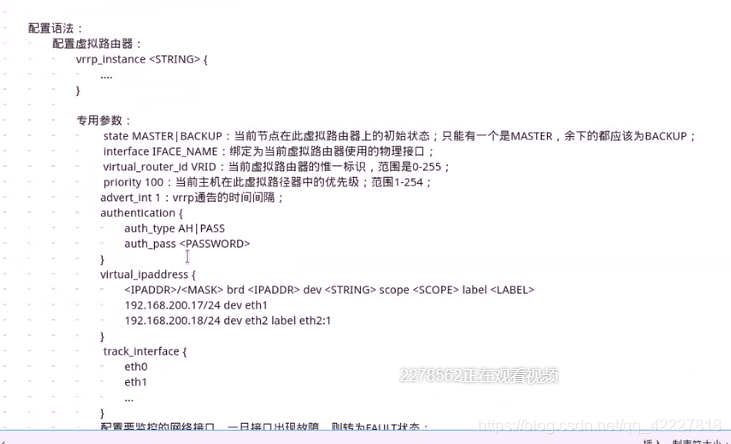

VRRP实例
在这里插入图片描述
在这里插入图片描述监控本机上的哪个网卡
在这里插入图片描述

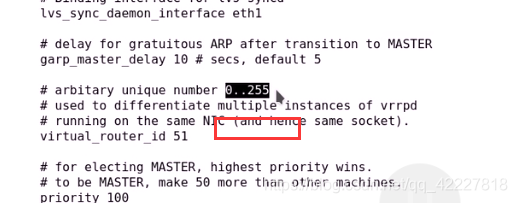

各个虚拟路由器之间的ID不能相同，范围是0~255之间
在这里插入图片描述

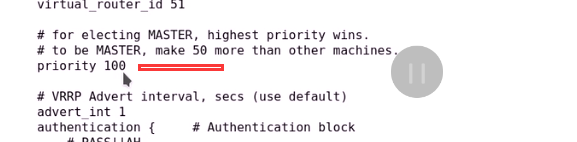

优先级
在这里插入图片描述
每一秒通知自己的信息
authentication 验证，使用哪种验证方法，密码简单字符串验证，做多不要超过8个字符，超过了只有前8个字符才有用
在这里插入图片描述
关键地方，VIP只要用来流动IP地址，
ip地址 配置在哪个网卡上 或者哪个别名上
在这里插入图片描述

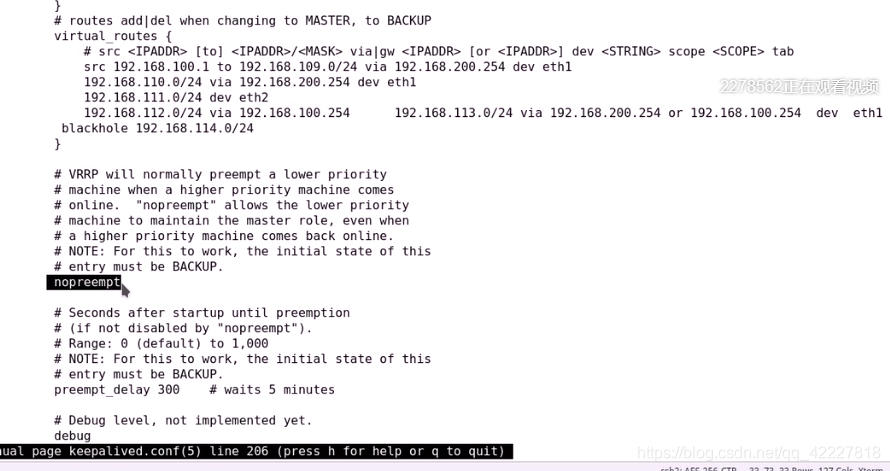

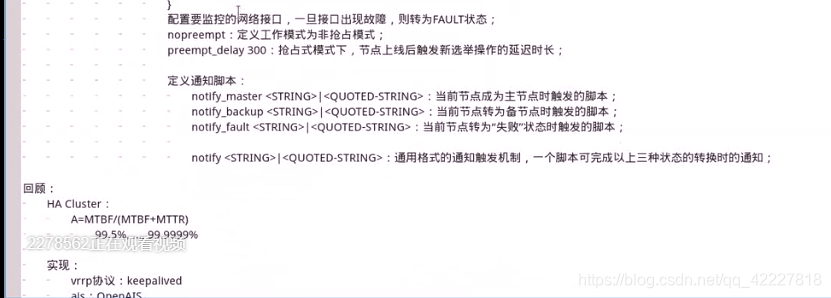

默认是抢占模式的，只要优先级比别人低，就立即抢占了
如果想要非抢占就应该用nopreempt
preempt delay表示 ，你要抢占，最起码也要等300秒
在这里插入图片描述

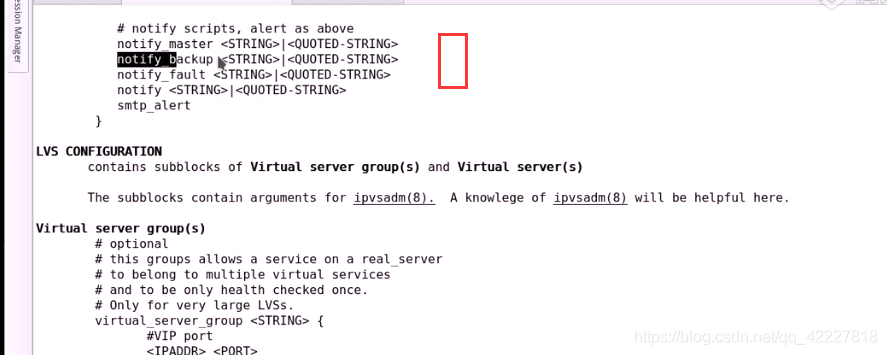

主节点发生变化该如何去控制，
如果是自己变成主的，就用后面的脚本
如果是主节点变成备的了，用什么脚本来进行控制
如果主节点故障该如何进行故障
还可以省略到一个脚本来控制，只不过传的参数不同
在这里插入图片描述

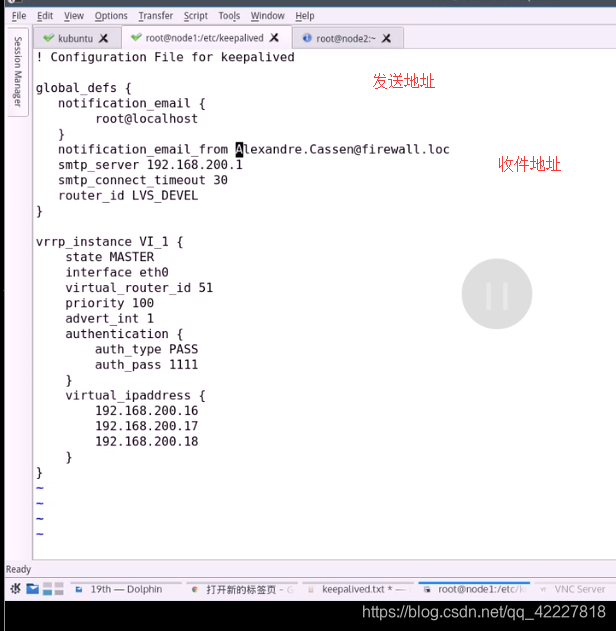

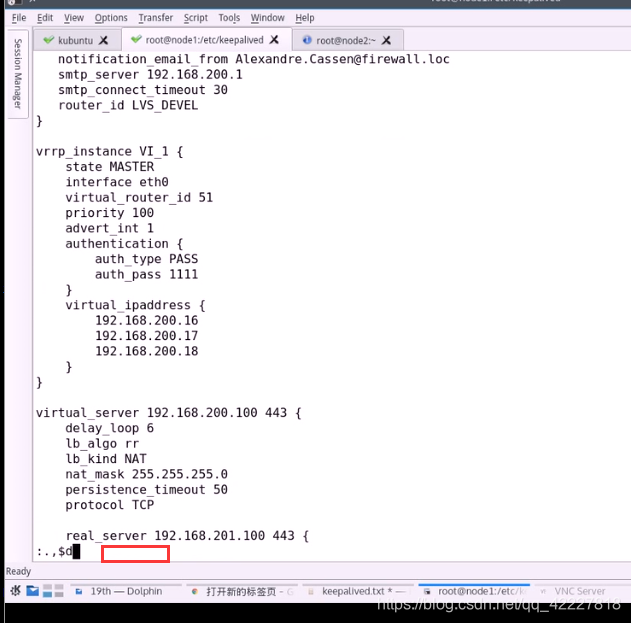

使用默认配置文件来进行配置
从当前一行到最后一行删除
在这里插入图片描述
在这里插入图片描述

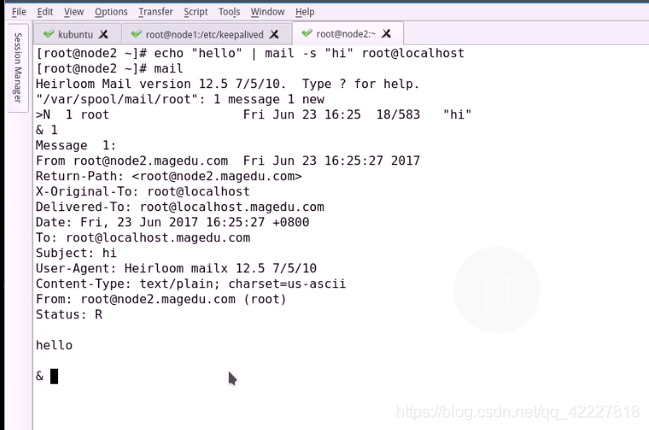

发送给本机root用户很简单，-s可以指标题，一般本地的邮件服务都是开启的
在这里插入图片描述
在这里插入图片描述
所以本机到本机发邮件很简单
字符串，用来标识主机的
在这里插入图片描述
在这里插入图片描述

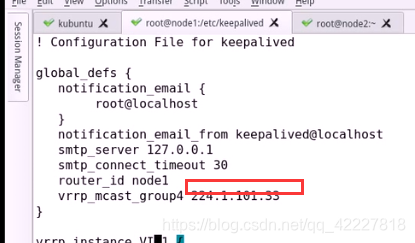

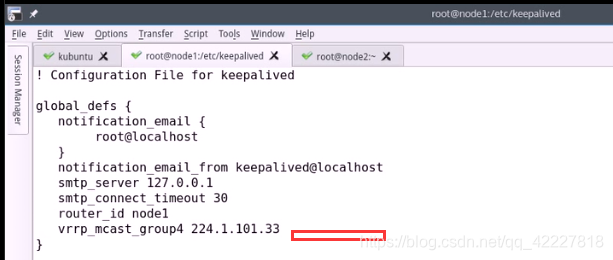

不能使用默认多播地址，只有多个主机的多播地址一样才认为是在一个多播域里
在这里插入图片描述
在这里插入图片描述

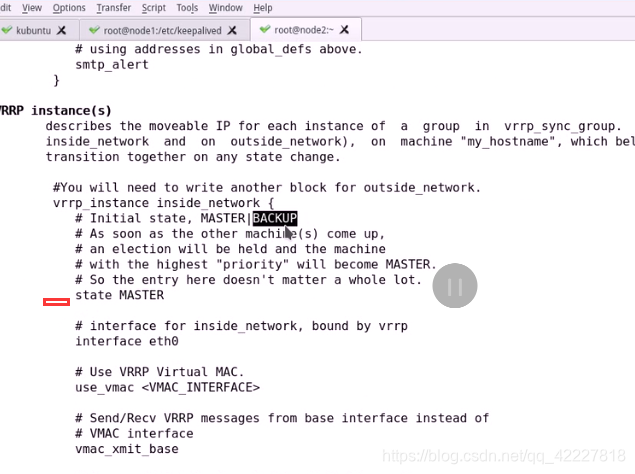

status参数有master和backup两种
master只能有一个
还需要priority优先级高于其他主机
interface 打算把当前的应用开在哪个接口上
同一个路由需要保持一致
在这里插入图片描述
随机生成一个字符串作为密码，只有前8个有效
在这里插入图片描述

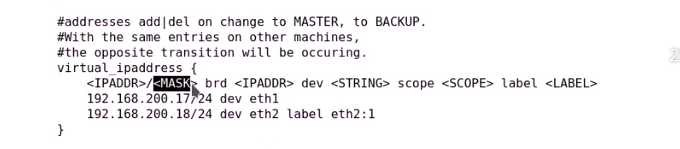

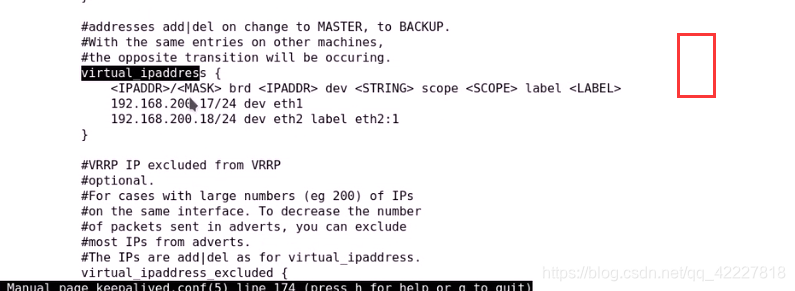

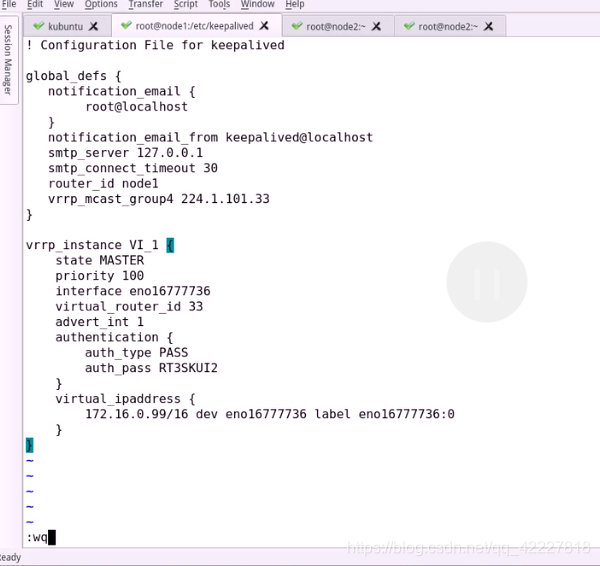

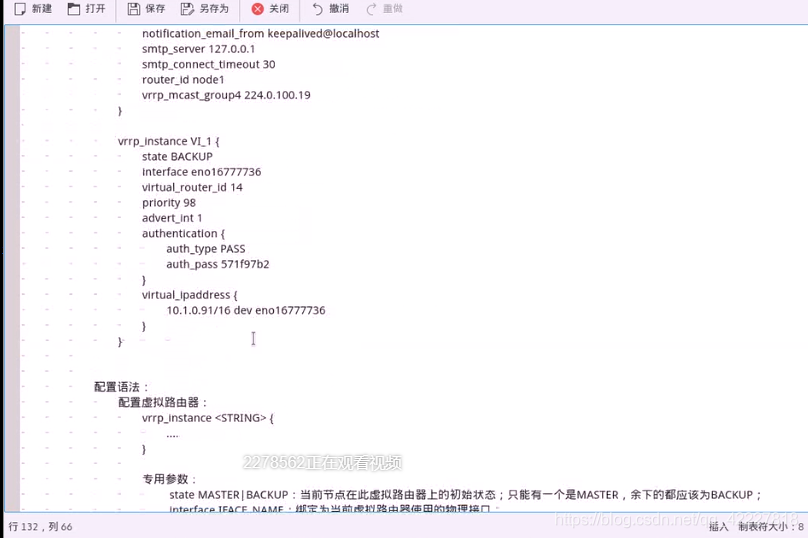

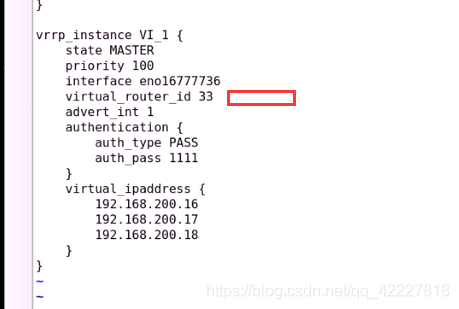

**配置虚拟地址格式
label eth2:1网卡别名
**
在这里插入图片描述
在这里插入图片描述

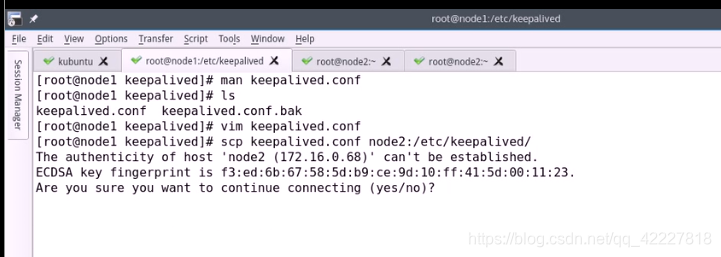

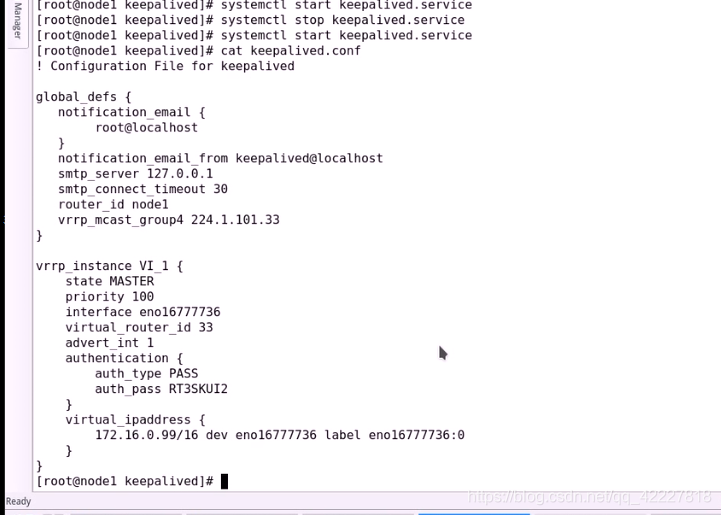

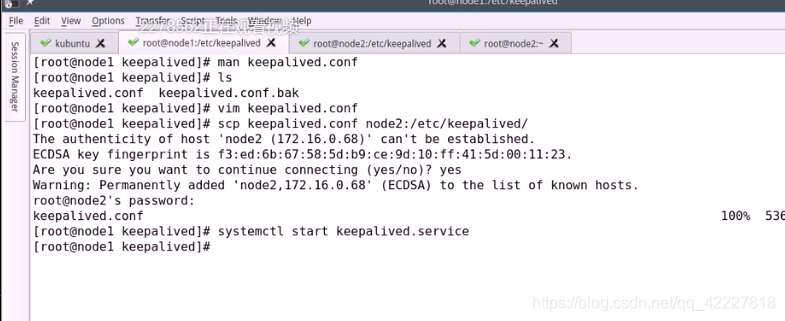

把配置文件复制到另外一台机器上去
在这里插入图片描述

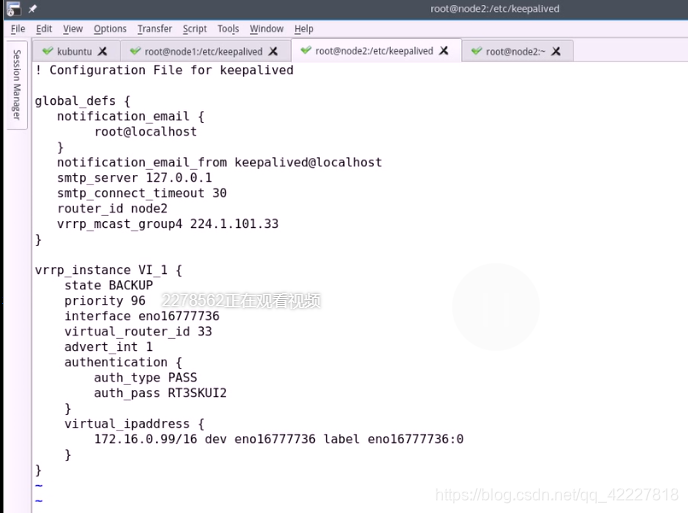

在第二个节点上进行修改
在这里插入图片描述
**优先级需要比100低
router-id 33必须一样
密码必须一样
地址必须一样
**
在这里插入图片描述
主节点宕机，从节点会抢过去，但是主节点恢复，优先级高于从节点，又会被主节抢过去

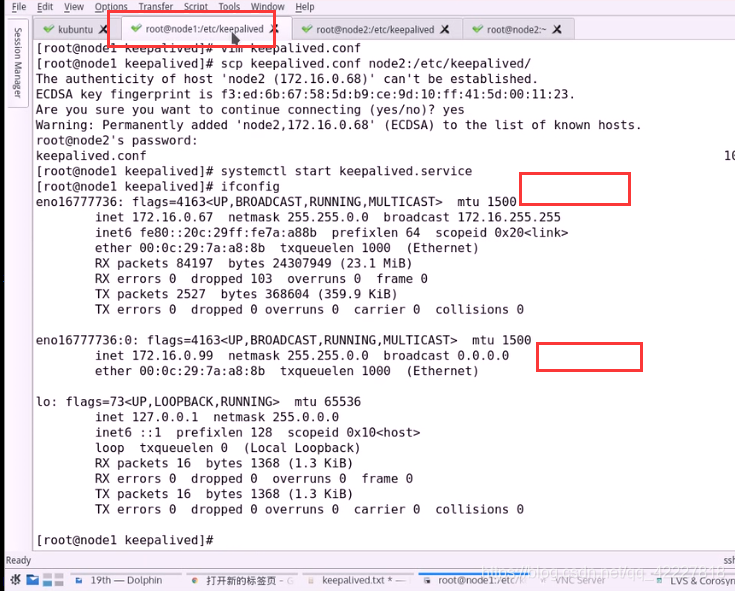

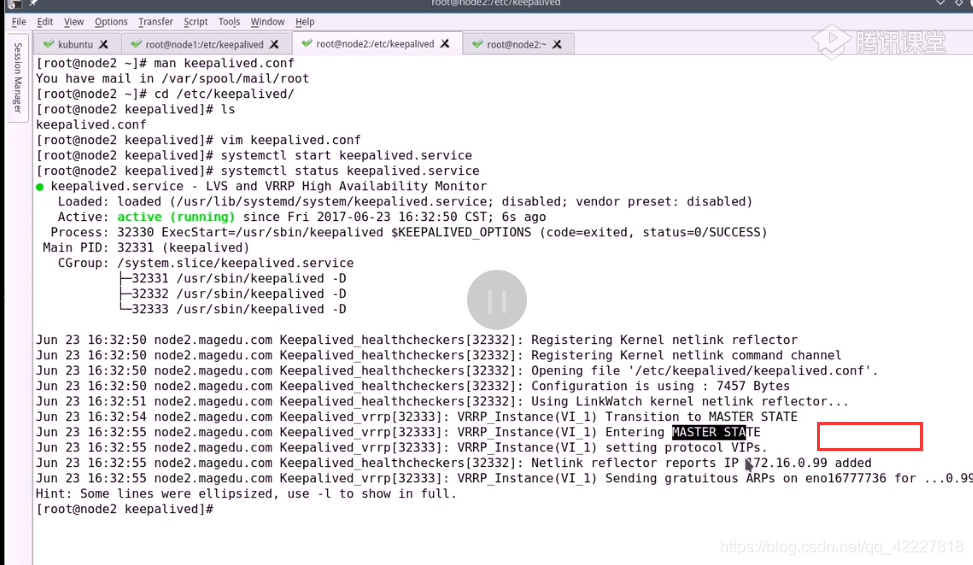

启动keepalived

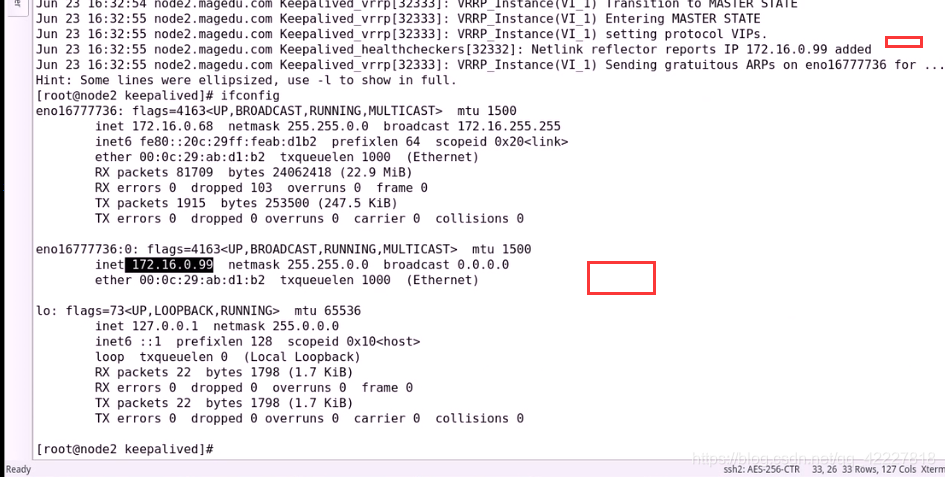

因为主节点还未启动，所以从服务器就进入master模式

在这里插入图片描述

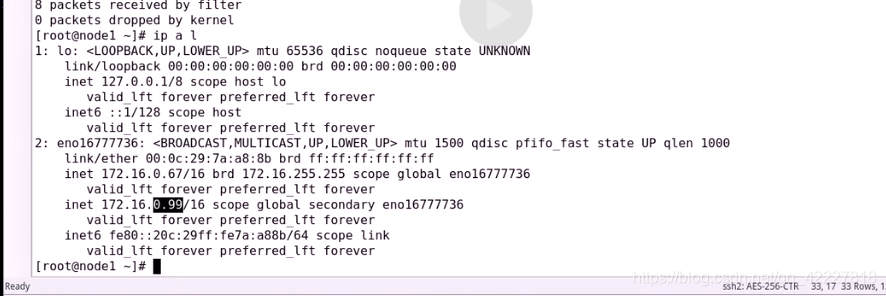

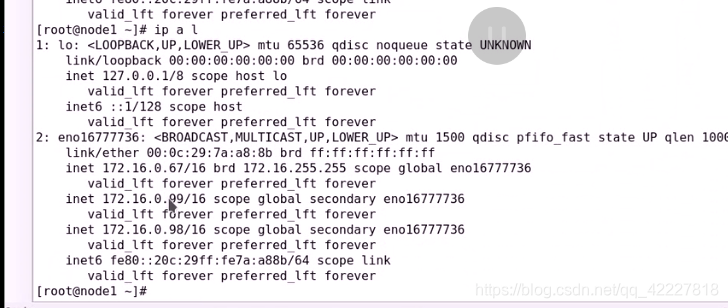

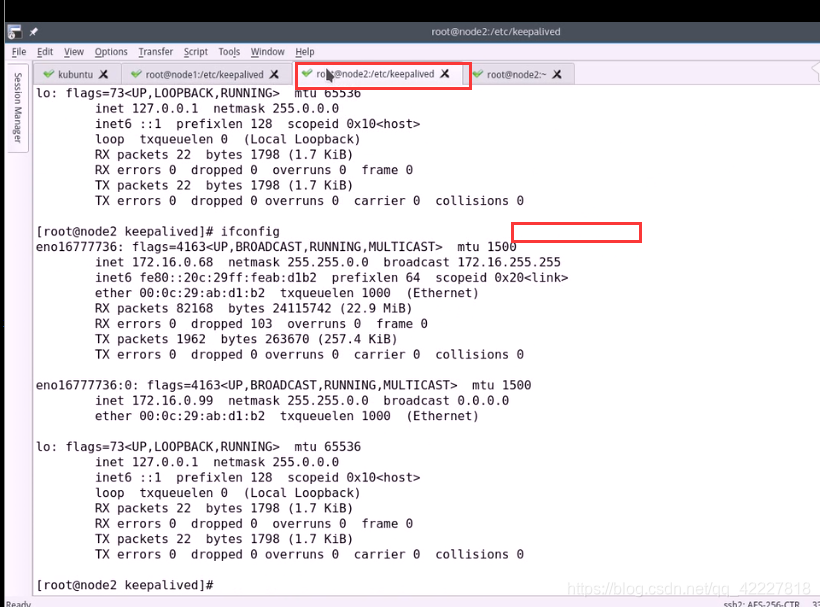

ip地址也配置上去了
在这里插入图片描述
启动主节点服务
在这里插入图片描述

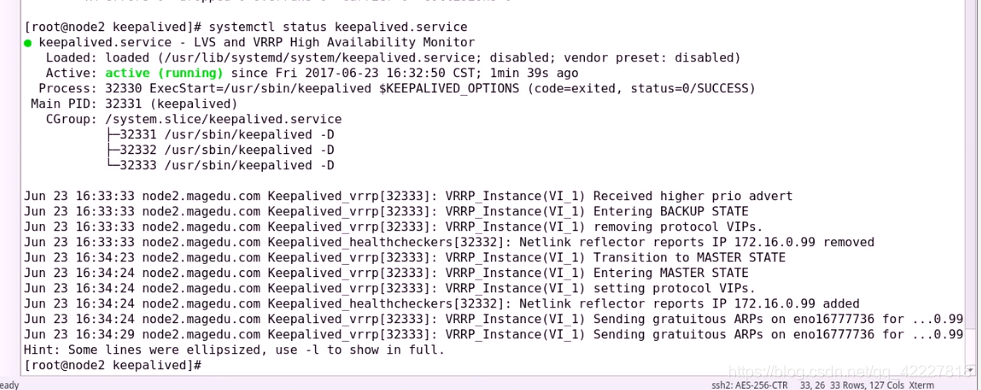

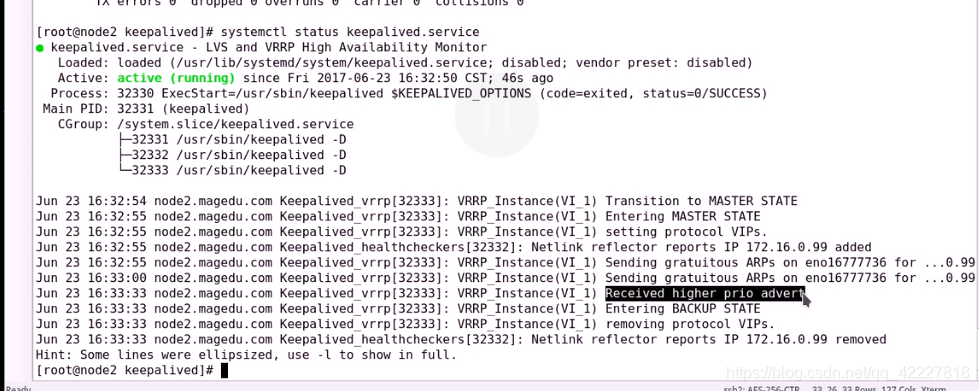

查看从节点的状态
收到了更高的广播通告，所以把自己的master状态移除了，进入backup模式
在这里插入图片描述
现在主节点地址就出来了
在这里插入图片描述
现在把主节点停止，查看从节点是否接上
在这里插入图片描述
从服务器就拿到了地址
在这里插入图片描述
查看状态在这里插入图片描述
如果主节点又起来，这个从节点就要让位了
也可以在主节点上抓包，查看通讯过程
在这里插入图片描述

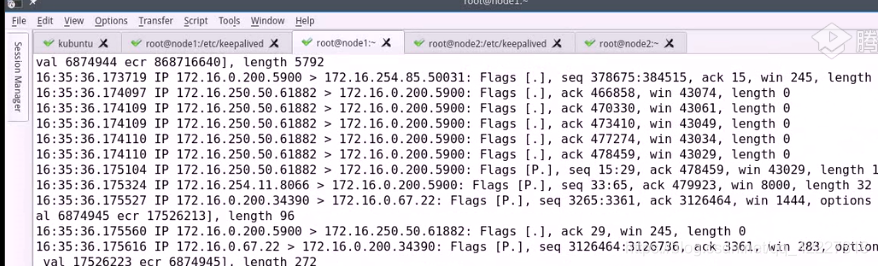

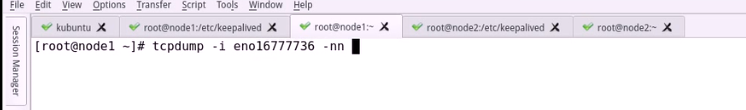

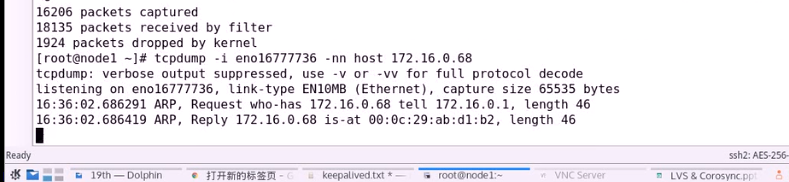

用网卡抓包试试
在这里插入图片描述
在这里插入图片描述

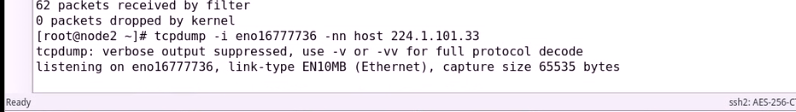

也可以指明地址向哪边通讯
在这里插入图片描述

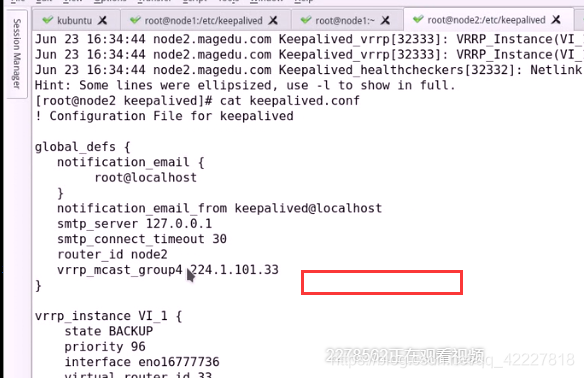

查看从节点设置的多播地址
在这里插入图片描述
在这里插入图片描述

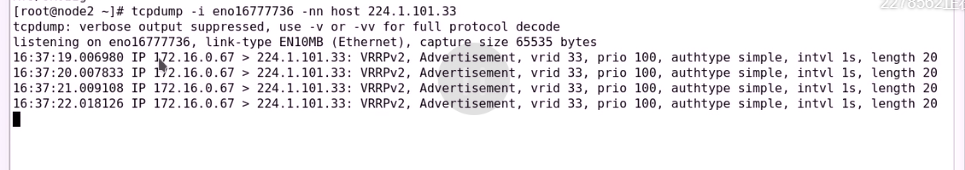

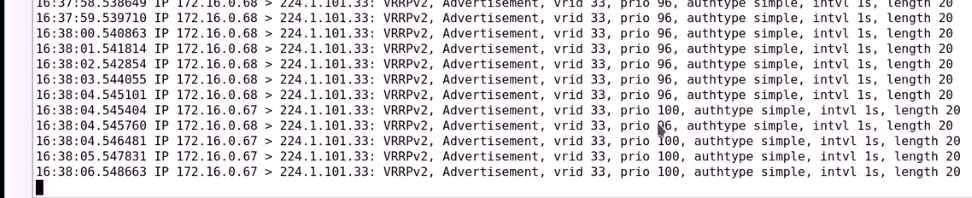

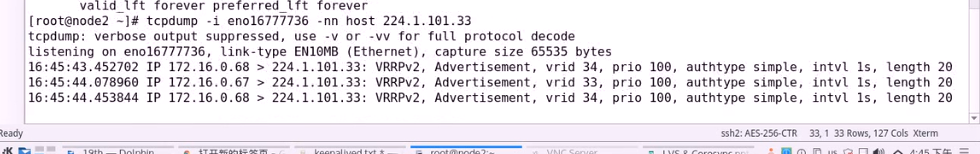

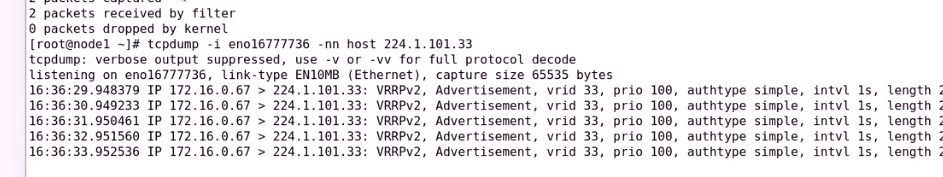

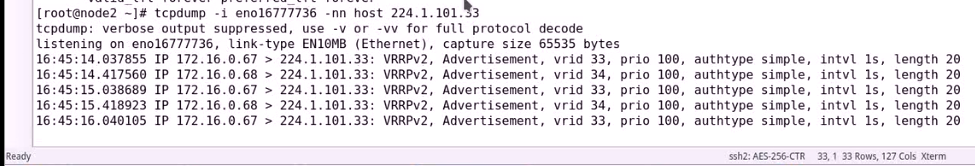

可以看到多播信息，一秒钟一个
使用host可以指定地址
advertisement 通告，当前的虚拟路由器是33，优先级是100，验证时简单字符串验证， 每个一秒来一次
在这里插入图片描述
在备用节点上就能收到主节点发的通告
不断收到172。16.0.67发的通告
在这里插入图片描述

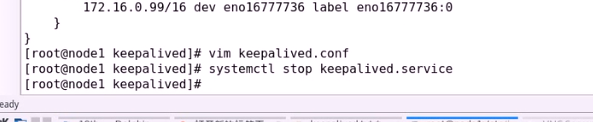

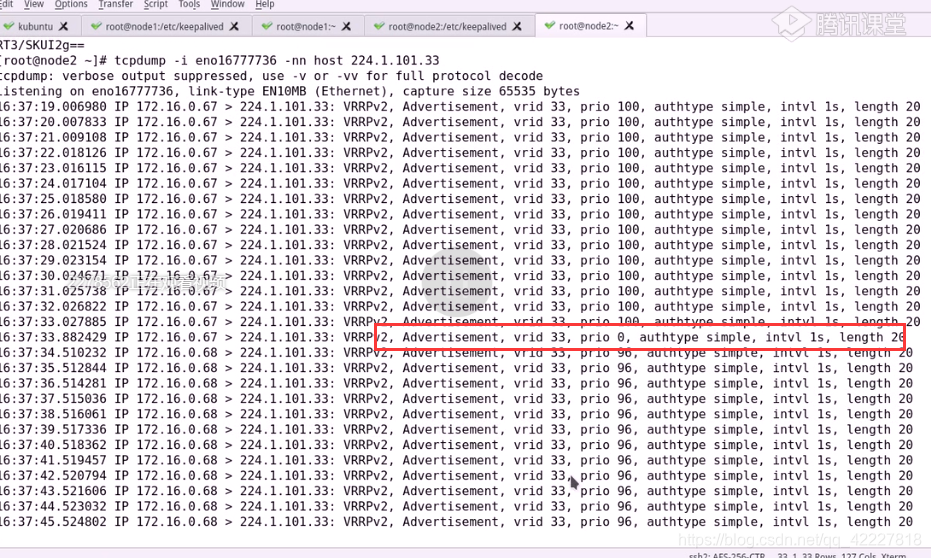

如果把当前主机宕机了
在这里插入图片描述
收到优先级为0，从节点就劫取ip地址接上
后面就变成主机通告了
在这里插入图片描述
开启服务
在这里插入图片描述
通告自己的优先级100，就继续作为主节点
在这里插入图片描述
这就是VRRP的工作机制，配置也十分简单
在这里插入图片描述
现在无论如何都有一个节点是处于空闲状态，如果期望不处于空闲状态，就可以使用双主模型（是主备，和备主两个模型去了两边，意味着一个机器要要配置两个vip
在这里插入图片描述

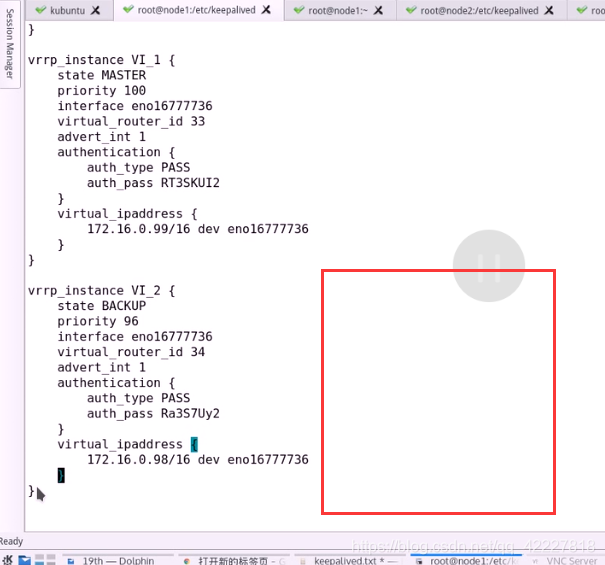

现在修改主节点配置文件

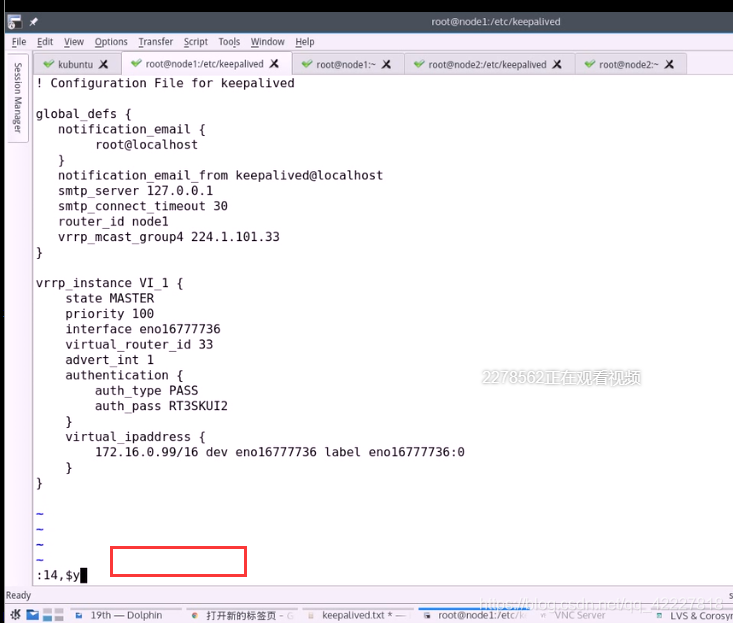

从14行到最后一行
在这里插入图片描述
第二个虚拟路由
在这里插入图片描述

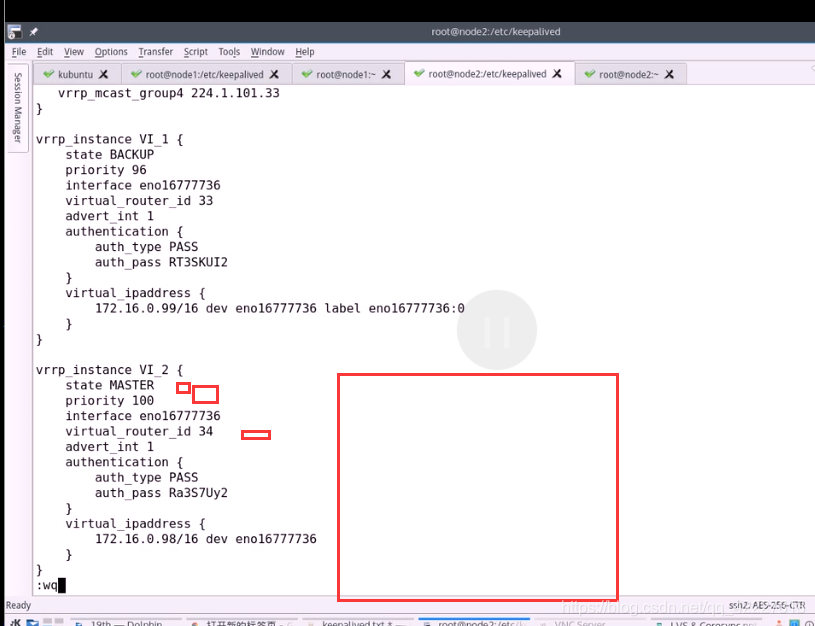

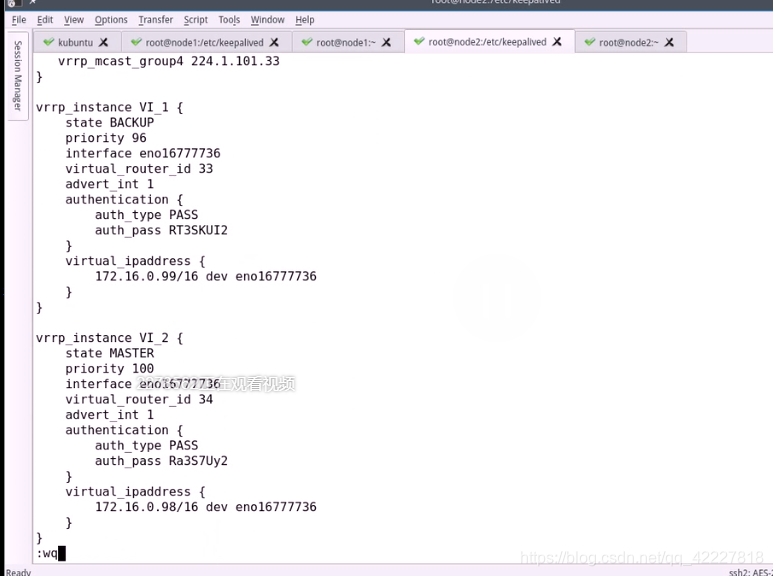

修改从节点上的
在这里插入图片描述
在这里插入图片描述
这俩个虚拟路由ip不一样，密码不一样，serverid不一样
现在重载配置文件
在这里插入图片描述
在这里插入图片描述
现在现监测，后面再启动节点
在这里插入图片描述
启动从节点
在这里插入图片描述

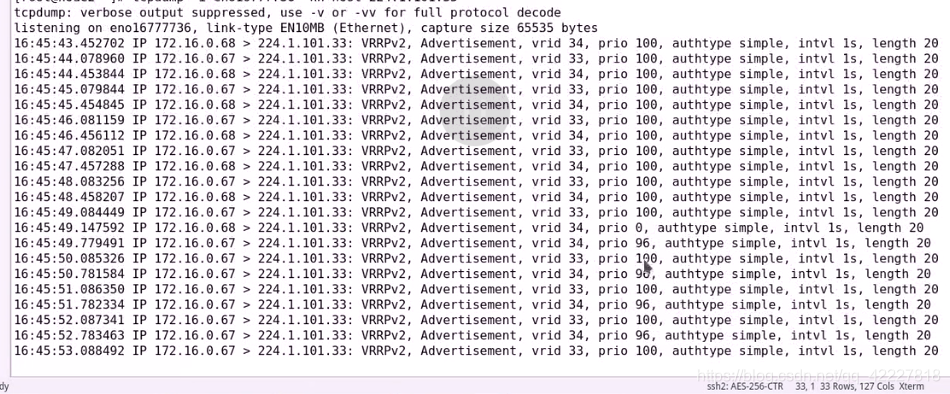

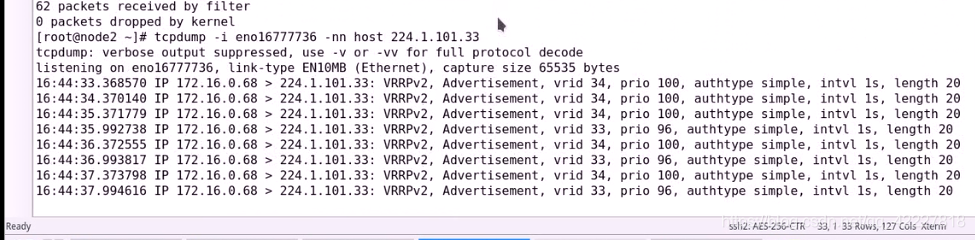

有两个通告
在这里插入图片描述
对于34而言，优先级100是最高的，但是33来言，96不是最高的
说明一个节点有多个地址是可以的
在这里插入图片描述
启动主节点服务
在这里插入图片描述
这边发生的通告就发生改变了
在这里插入图片描述

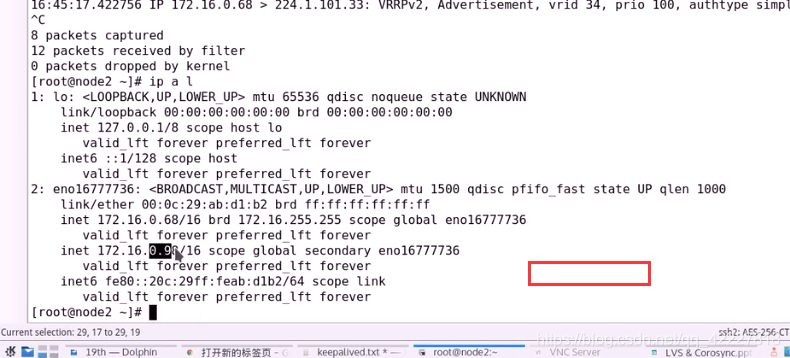

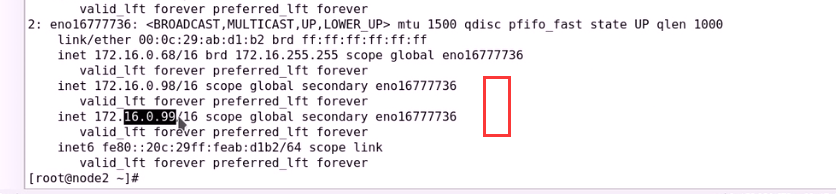

对33来讲100上了，对于34l来讲100上了，node2就转移了地址了，现在只有98了
在这里插入图片描述
在这里插入图片描述
如果备节点宕机了，会如何
先打开监听
在这里插入图片描述
关闭自己的服务
在这里插入图片描述
对方节点就接替了
在这里插入图片描述
地址都在node1上了
在这里插入图片描述
keepalived实现VRRP协议做转移非常简单
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
