LVS工作原理



讲iptables，提到过DNAT，把目标地址作为转换，适用于从互联网网络中访问企业内部网络（先是用户的请求，连接公网的地址，公网地址得到请求后转发到企业内部私网地址服务，但是DNAT是一对一，是能把公网请求转发的一个服务器上去，不能转发到多个服务器上去，只能实现单一的一个主机的转发，做不到调度功能，把用户的请求根据某种算法调度到后端的多个服务器上去

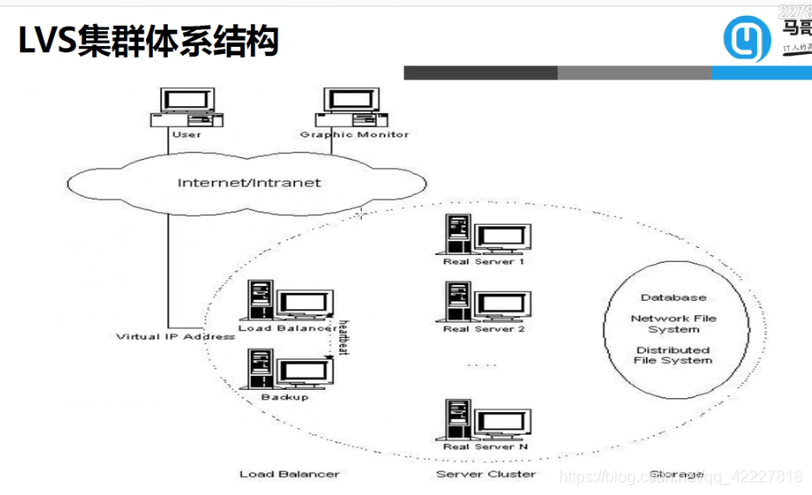

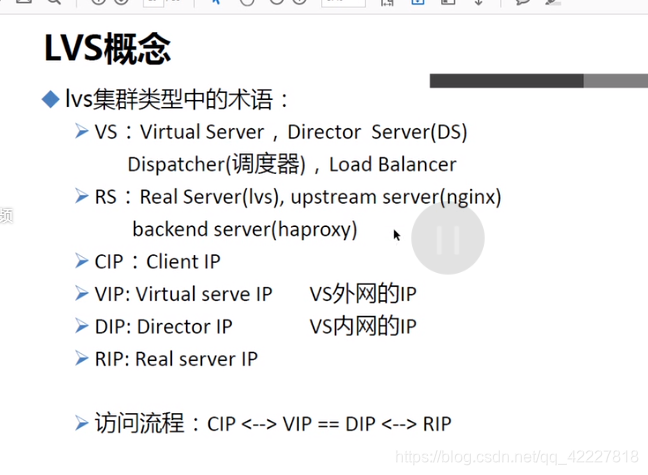

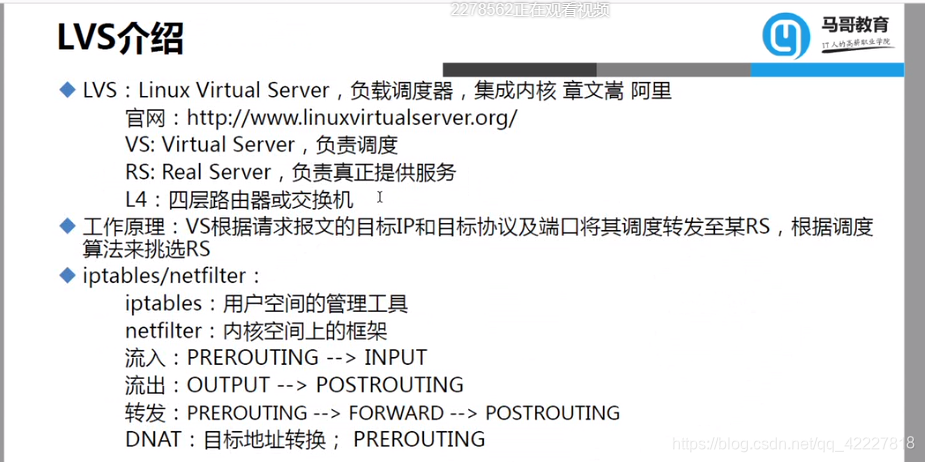

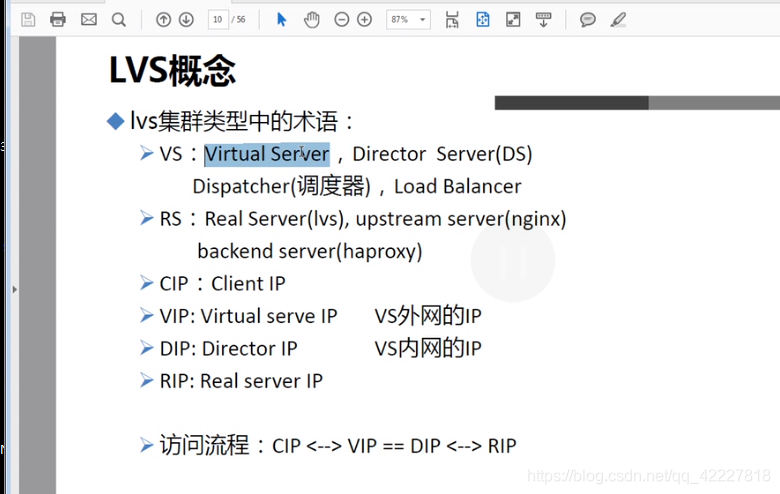

充当调度器,LVS只是其中一种，nginx也可以，haproxy

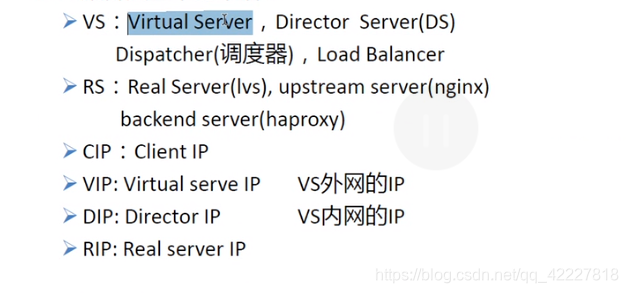

后端真正提供服务的是real serve叫RS,在nginx里可以叫上游服务器upstream server
叫haproxy叫backend server 后端服务器
作为调度器可能有一个公网地址VIP，还有一个连接内网的内网地址DIP


**调度器连接内网的地址
**

访问流程，客户端连接VIP，vip转发的时候走DIP，再到后端真正服务的RIP（real server ip）

要实现LVS，就需要使用对应相应工具
ipvsadm就是软件包，作用类似于iptable，（LVS内核级的功能）ipvsadm是一个命令行工具，通过命令行工具可以定义ipvsadm规则

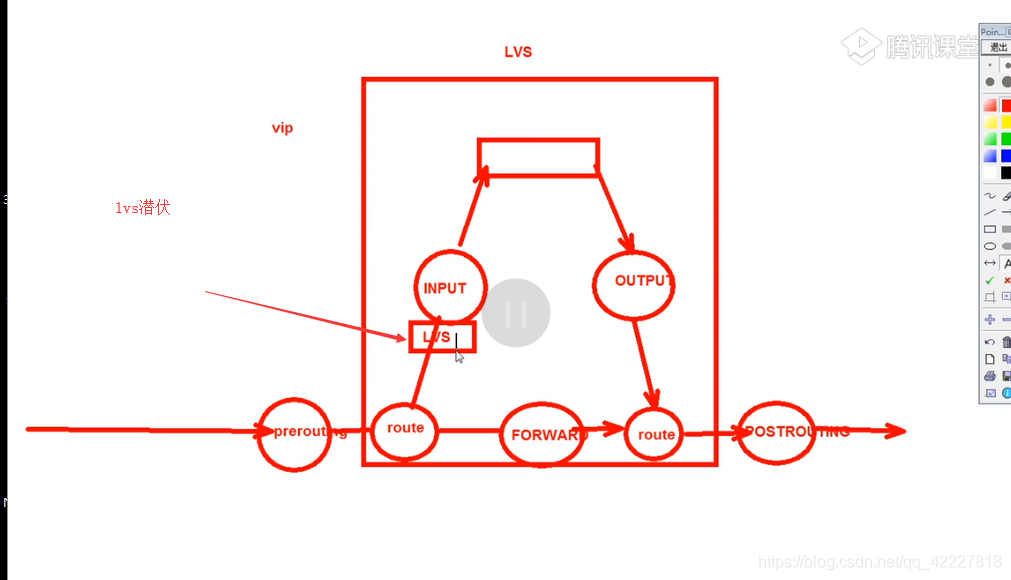

ipvs就是再内核里涉及到的执行lvs的框架，也是一个钩子函数（iptable5个钩子，链，prerouting,postrouting,forward,input,output)

一旦lvs发现用户请求就截住，触发规则，通过 路由表转发到内部服务器

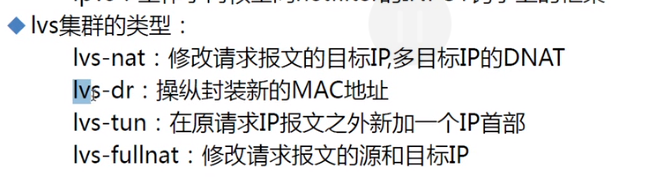

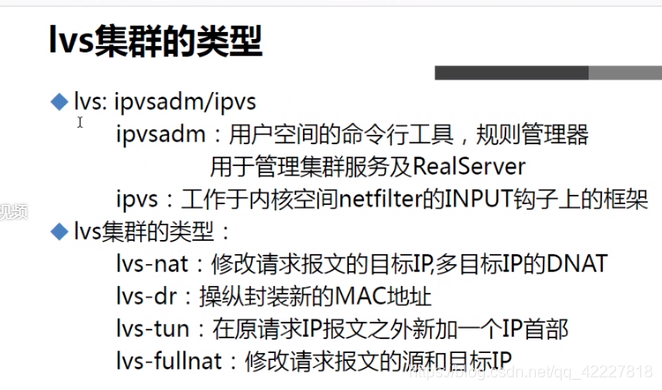

分四种集群，
nat，（类似之前的DNAT)只不过实现了多目标的DNAT
dr，
tun，了解原理即可
fullnat，了解原理即可

DNAT工作原理,目标地址替换

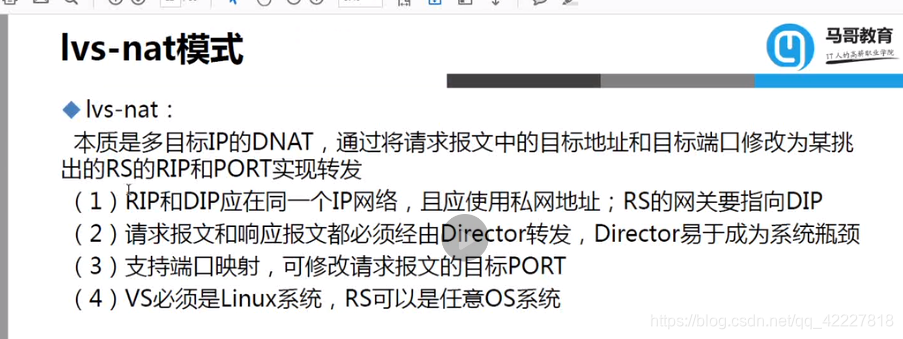

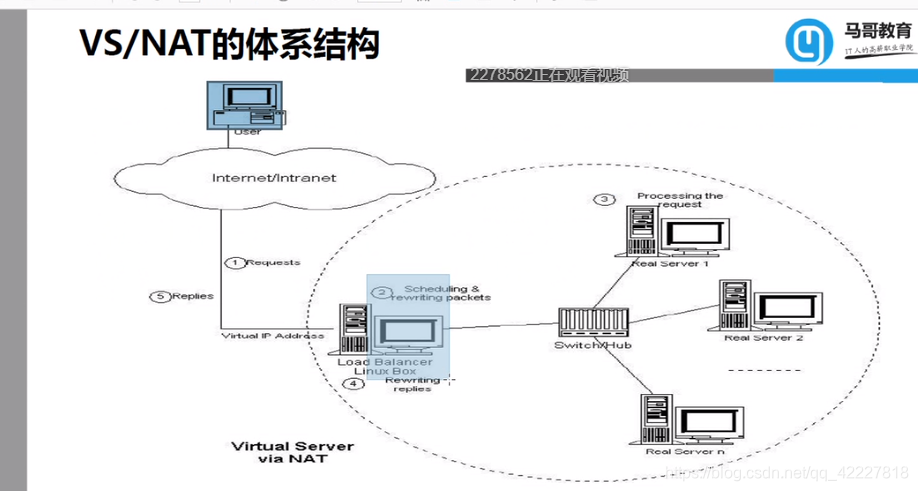

**第一种工作原理，NAT，响应报文和请求报文都要经过LVS服务器，所有的服务器来回都要经过lvs服务器，这样就造成lvs服务器压力大。
**

中间没有遇到DIP 说明通讯的过程中不一定是要再一个网段的，可以在中间加上路由器，但是路由器是带宽比较低的设备，一般是交换机比较多，不过一般没有必要加

1.可以不在同一网络，应当在同一网络，但是不是必须的，内部用的是私网ip，但是非要用公网ip也不是不行，可以用，但是没有必要用，用私网地址足够了，就意味着RS的网关没有必要指着DIP了，如果是交换机就需要指向DIP，因为要从DIP出去，
用路由器的话，就用路由器作为网关




内部的机器可以不是80端口，可以不一样，互联网访问的端口，和真正提供服务器的端口可以不一样

中间的lVS必须是linux 系统，后端的real server 就没有要求了

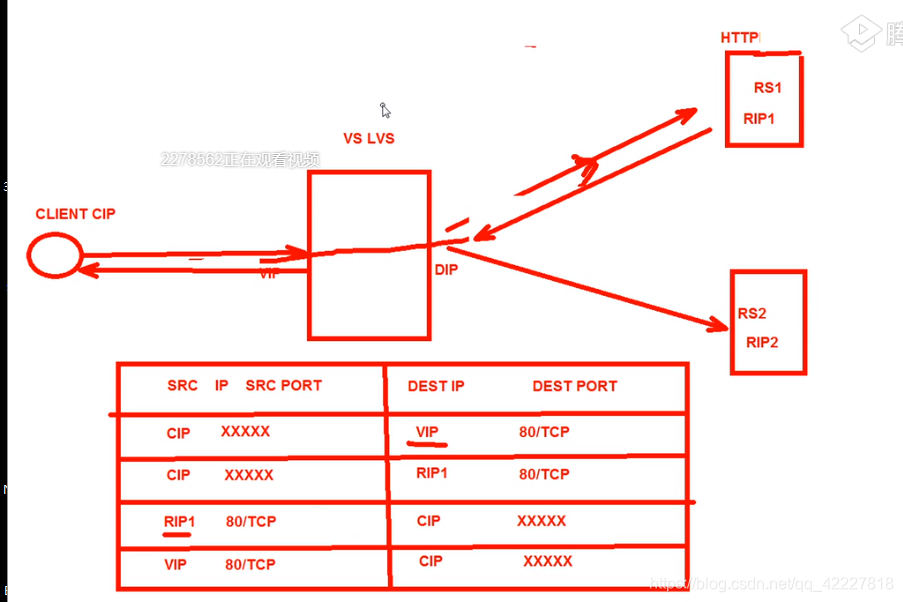

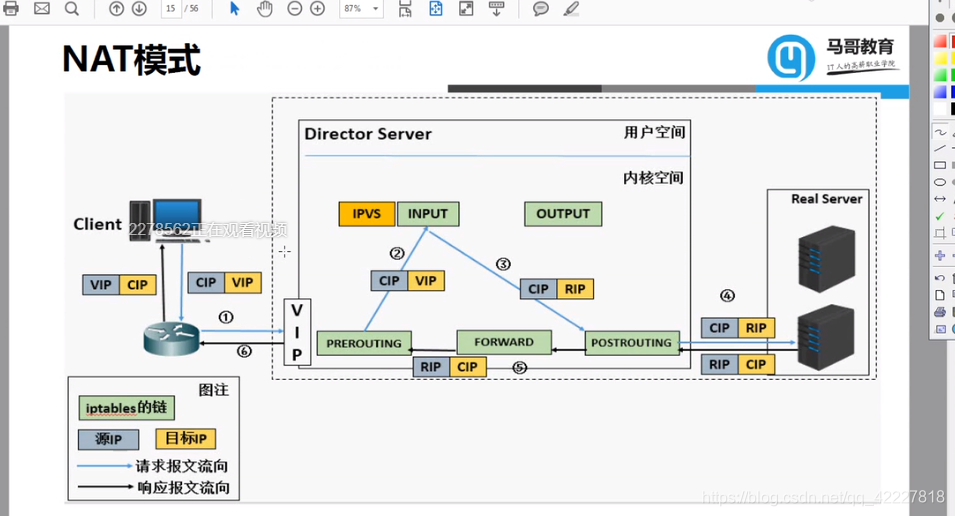

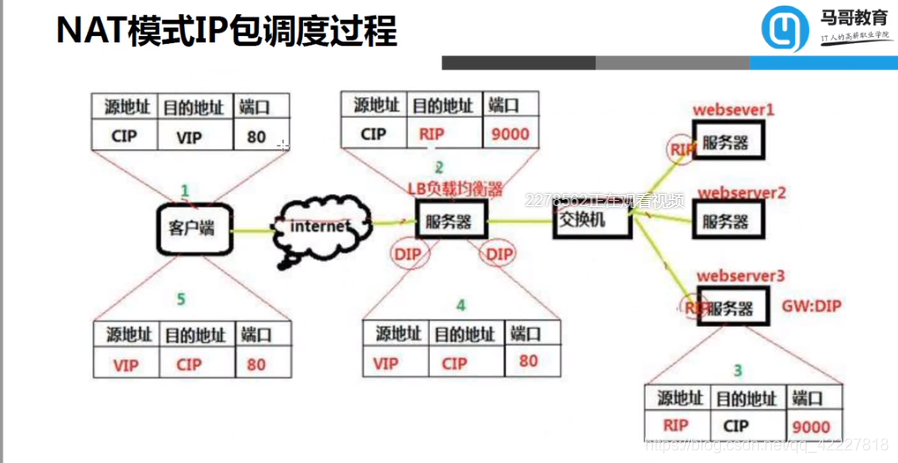

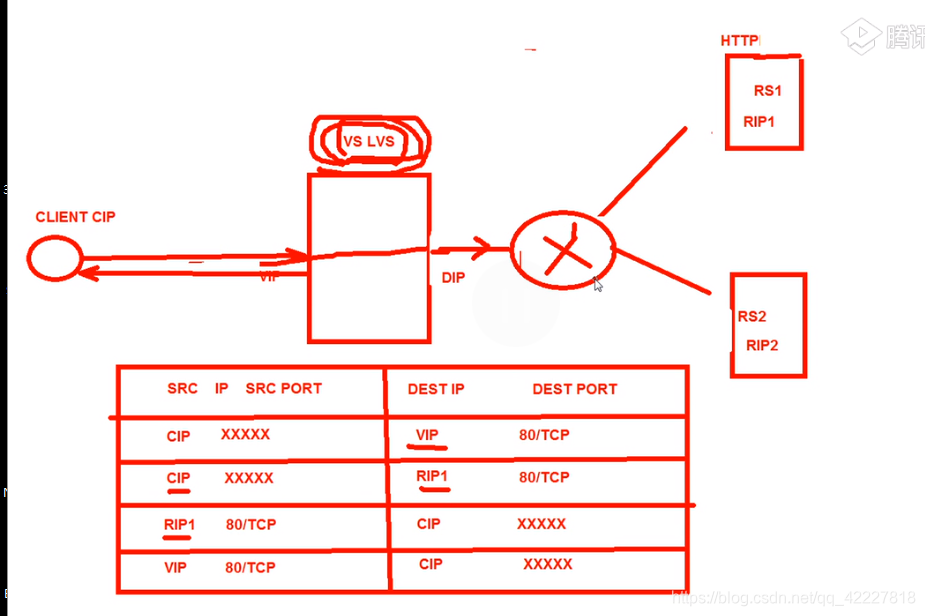

客户端发请求到，先到达企业和互联网之前的路由器，源地址CIP,目标地址VIP，

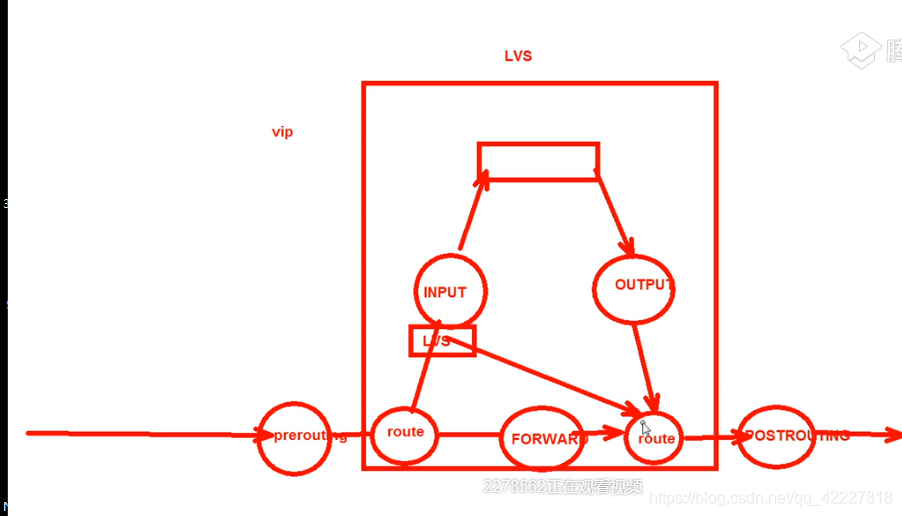

中间是lVS服务器，上面配置了VIP地址，先到达prerouting，检查路由表，如果是到自己的，就到了INPUT钩子函数上，截获住了，到达路由表，从postrouting转出去 了，进来的时候还是VIP，出去的时候目标地址已经对应某个RIP了，
real server 需要响应数据报文，源地址就变成 了RIP，目标地址变成了CIP，这个数据报文就回来了 ，回来的时候LVS服务器收到了再把RIP替换成VIP，目标地址替换成CIP，

NAT模式就是多端口的DNAT

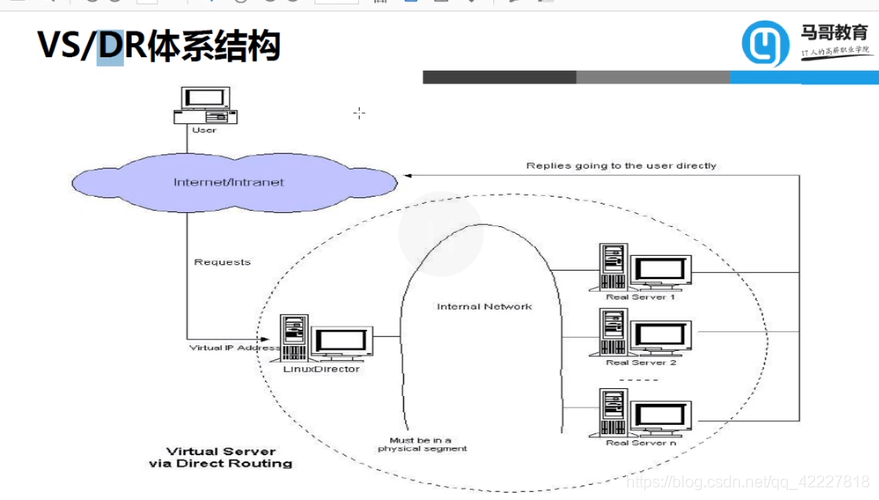

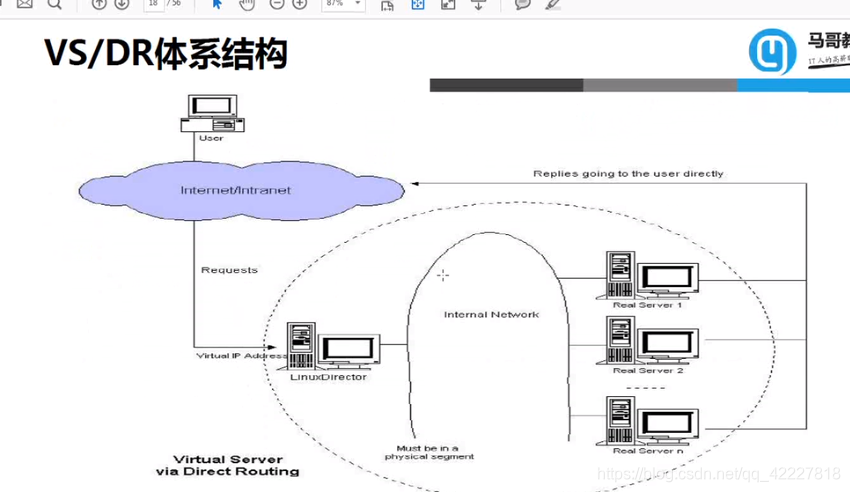

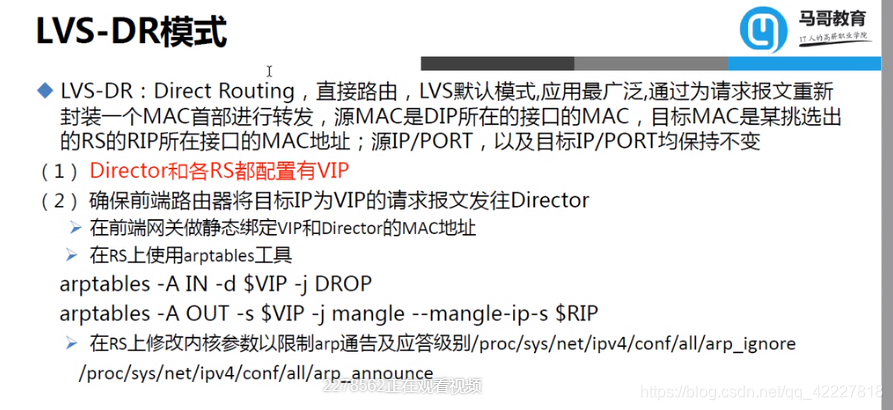

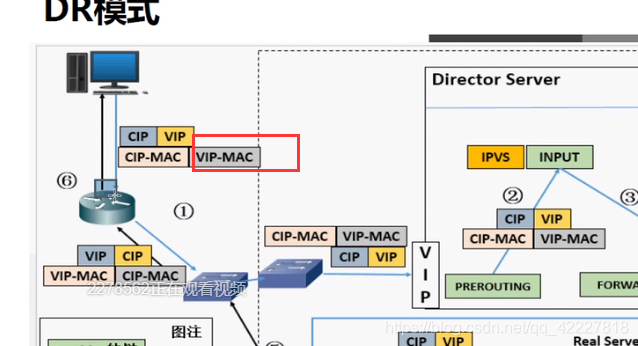

DR模式，应用更加广泛，比较复杂，direct routing直接路由，是LVS的默认模式
工作原理

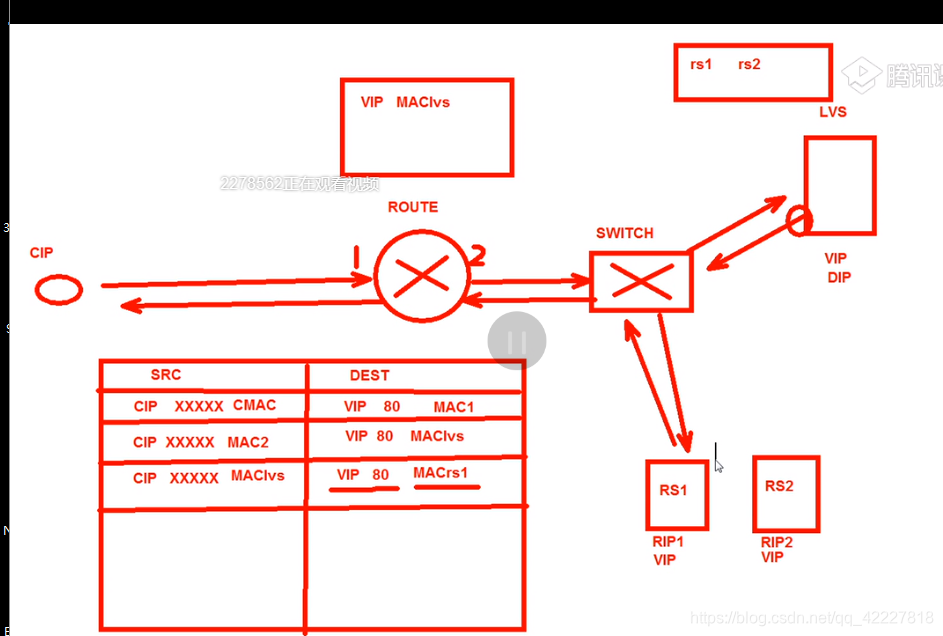

涉及到一个mac地址的变化

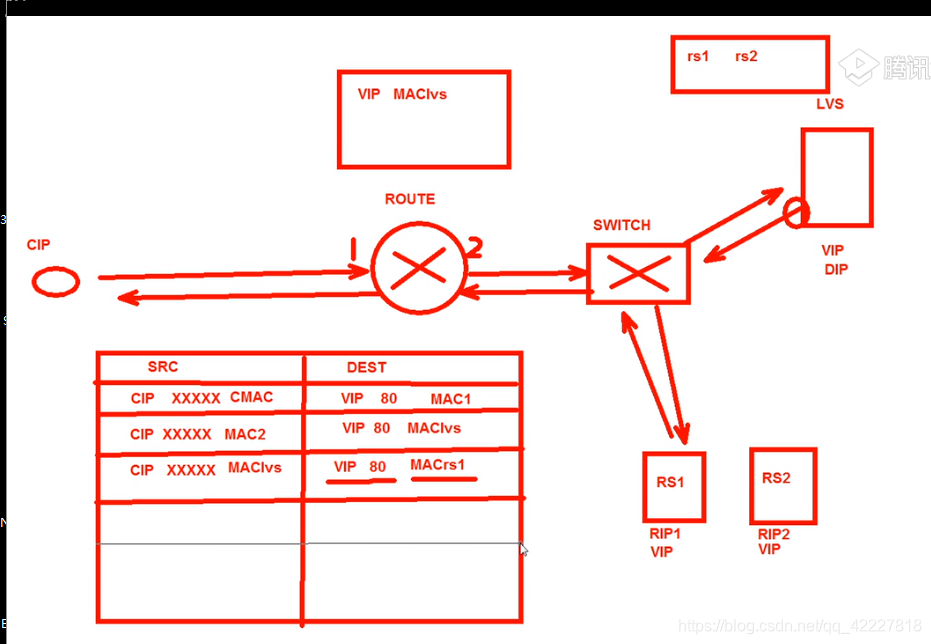

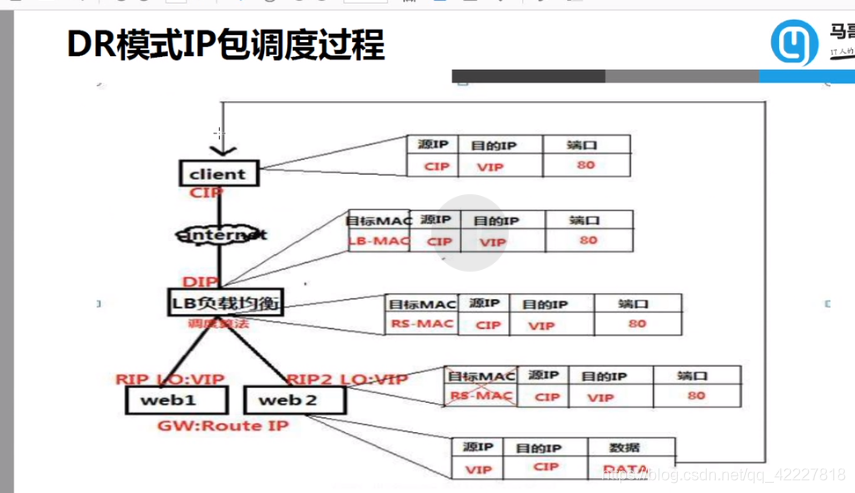

调度的时候非常特殊，源地址不变，目标地址仍然不变，但是mac地址变了

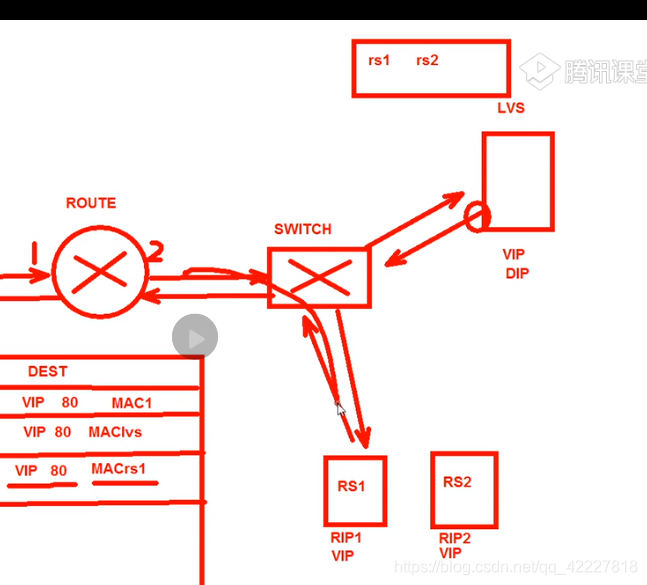

怎么知道rs1的mac地址，就需要LVS用ARP广播来找，既然用广播就需要用到swith隔断
RS1收到广播，但是ip地址不是它的，所以就需要RS1，2都配上VIP
怎么让这些ip地址不冲突（地址冲突是因为，当你采用这个地址，网络服务一启动，它回向网络种发ARP广播（询问，机器上配的地址，网络中有没有人也使用，如果有人配置了这个地址，就会回应这个广播，说我在使用，一回应就知道有人在使用，就地址冲突了）
避免冲突
1.不发广播，默默使用
2.不回应广播
第一不向外部发布自己的地址，第二也不打理别人的询问
这就是在配置一个地址在多个主机上的一种手段

**这个路由器如果不解决地址冲突的问题，就会把请求直接转发到rs1，2上去，不经过你的调度器了
**

可以换一种思路，在路由器绑死了，VIP可以绑定上MACLVS

但有缺点，需要配置路由，万一LVS服务器宕机 ，还需要修改路由器配置，不灵活，路由器配置一般运维工程师是没有能力进行修改的
这种冲突需要在内核级上修改响应级别

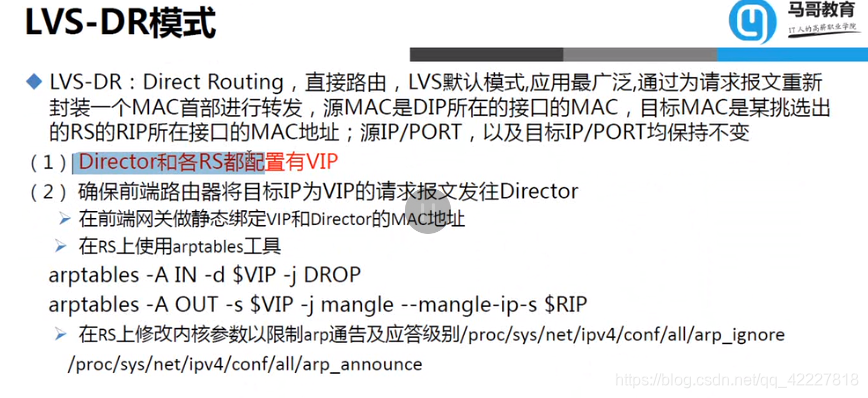

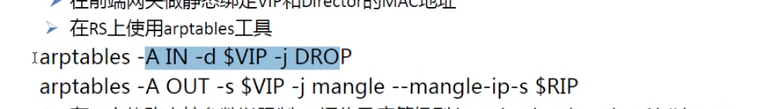

arp_ignore（忽略，别人问不搭理）,arp_announce（发布，自己也不发布自己地址
也有第三种方法，用arptables工具

一般都用第三种方法，让三台主机都不发布主机的地址

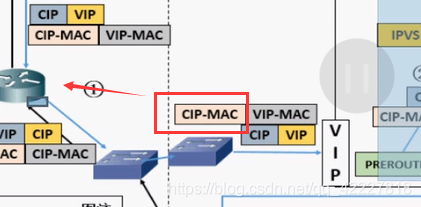

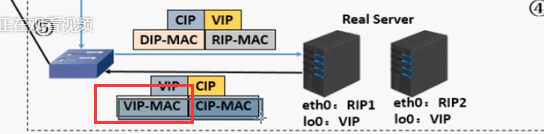

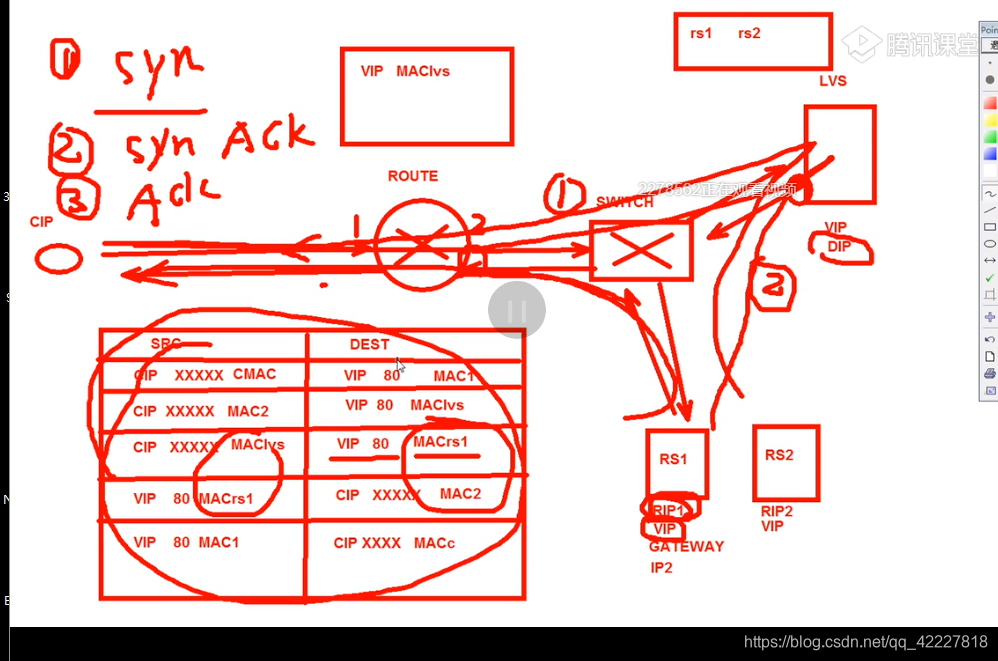

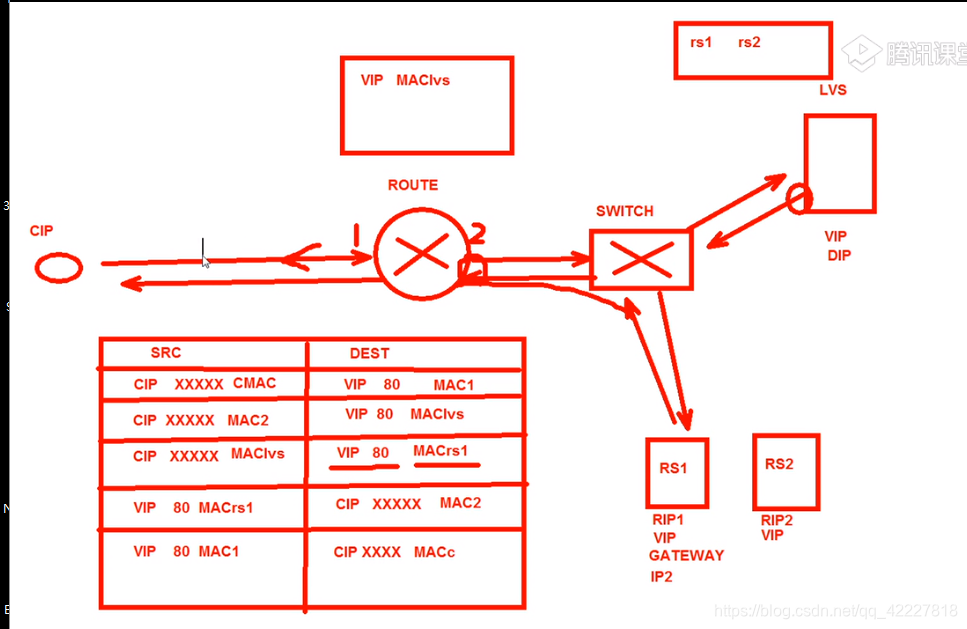

rs1收到请求后，需要回应数据包，源地址就变成VIP mac地址rs1，目标CIP ,MAC2（路由器2的mac地址）

源地址再变成VIP ,MAC1，目标是CIP MACC

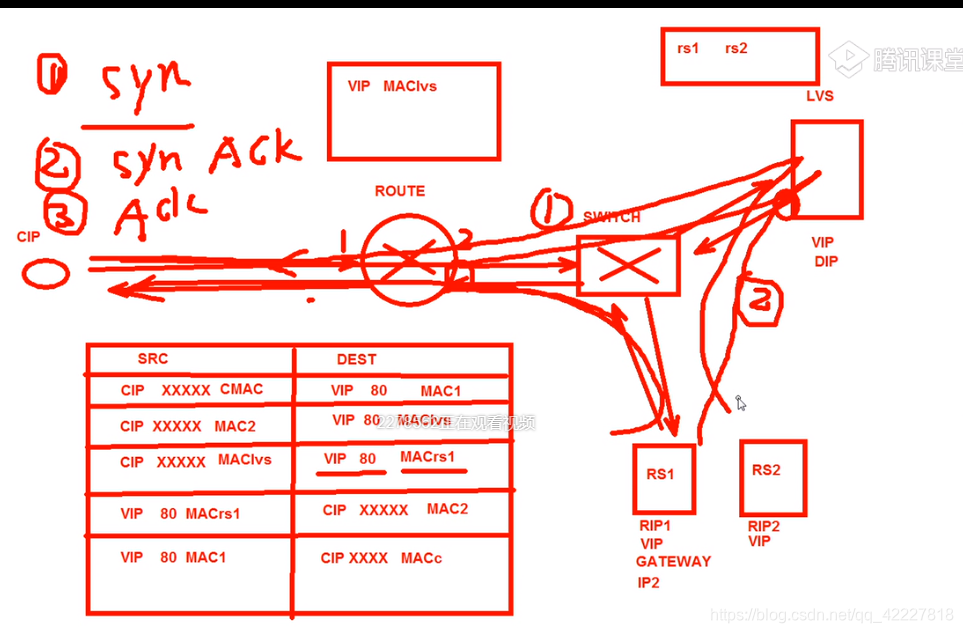

真正的通讯过程，

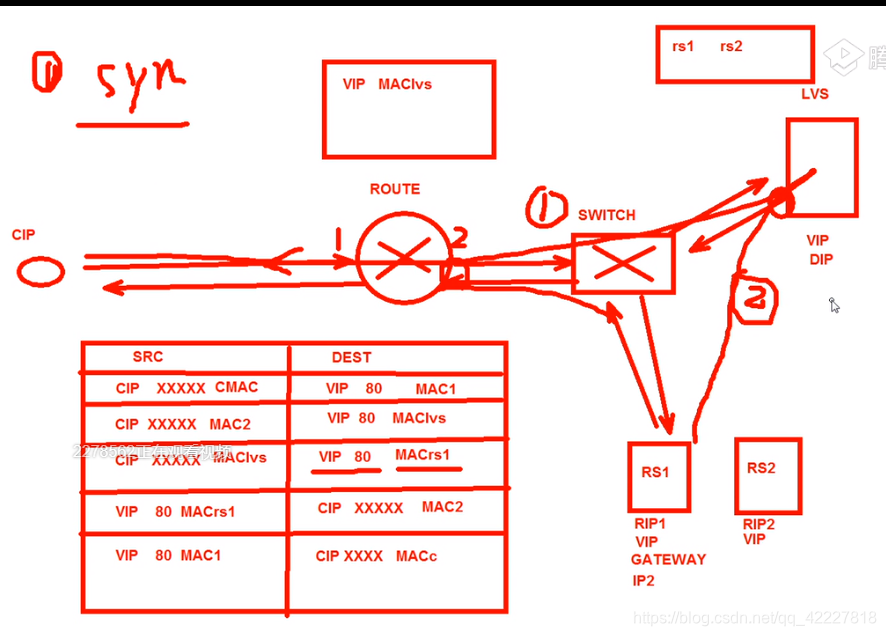

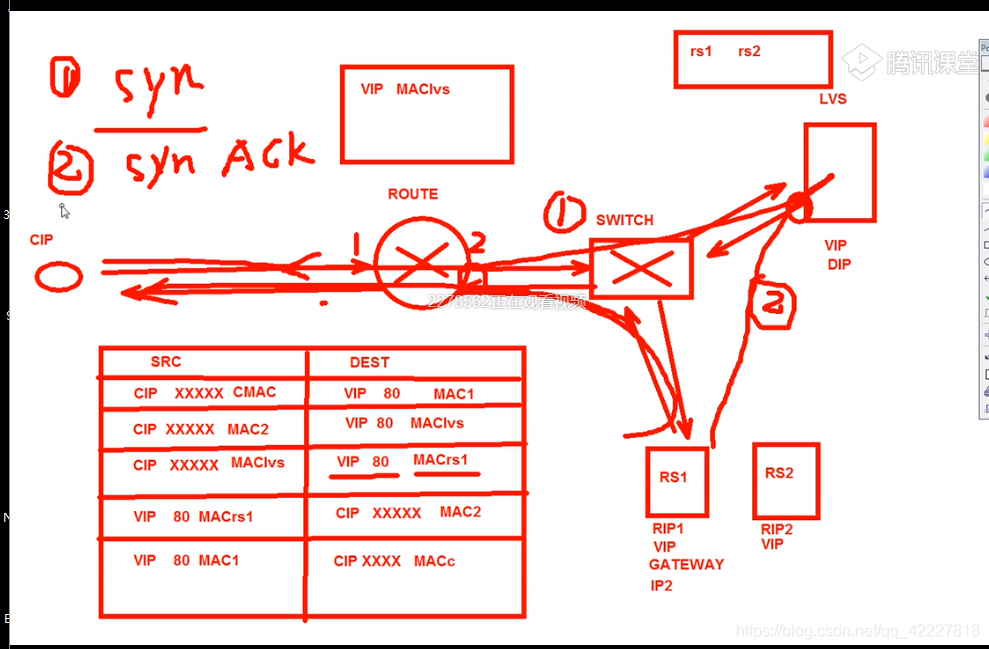

客户端发送请求，先三次握手 ，SYN请求到达LVS，LVS服务器收到请求后就转到RS1了，把数据包的mac地址改了，改了以后到达RS1，同步请求，等于走了两次才实现了第一次握手

第二次握手，直接回来，SYN ,ACK两个标记为

**第三次握手，ACK，只要是请求报文必须经跟LVS，响应报文不需要经过它
**
抓包才能深入研究




查看一些特性

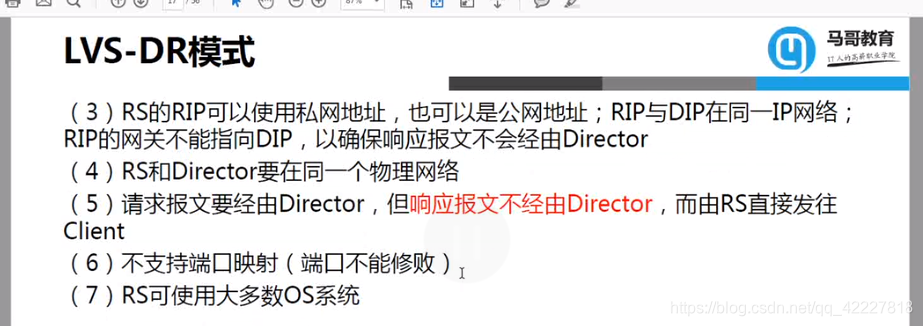

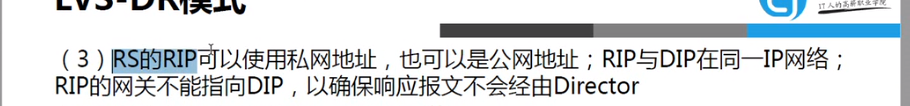

整个工作中，并没有涉及到RIP，所以公网还是私网这个并没有关系，所以RIP一般采用私有地址

但是采用私有地址就有点问题，物理上在一个网段，但是逻辑上是在两个网段（交换机相连就是在一个网段），所以这个时候在路由器上应该有两个地址（一个是公网的网关，一个是私网的网关）再加上对外一个地址，在路由器上有三个地址（对外的网卡配置一个地址，对内的网卡需要配置2个地址）

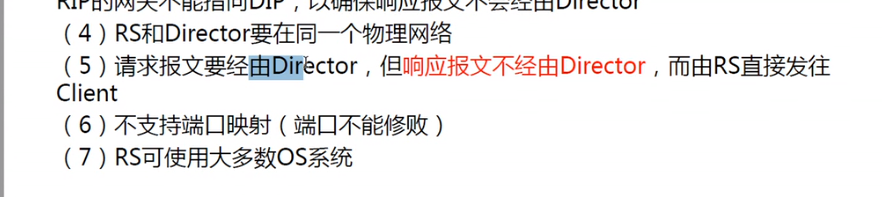

不支持端口映射，改的是mac地址，IP地址没有改变过，端口也没有变过，改的是mac地址，所以不支持端口映射
没有修改ip报文，只改了数据链路层的报文头部



应该些路由器接口的mac地址

应该是路由器接口的mac地址

源mac因该是real-server的mac地址，目标是路由器接口mac

DR模式优势就是响应报文不经过LVS服务器了，这样性能负载就小多了
谷歌一天PV才几十亿

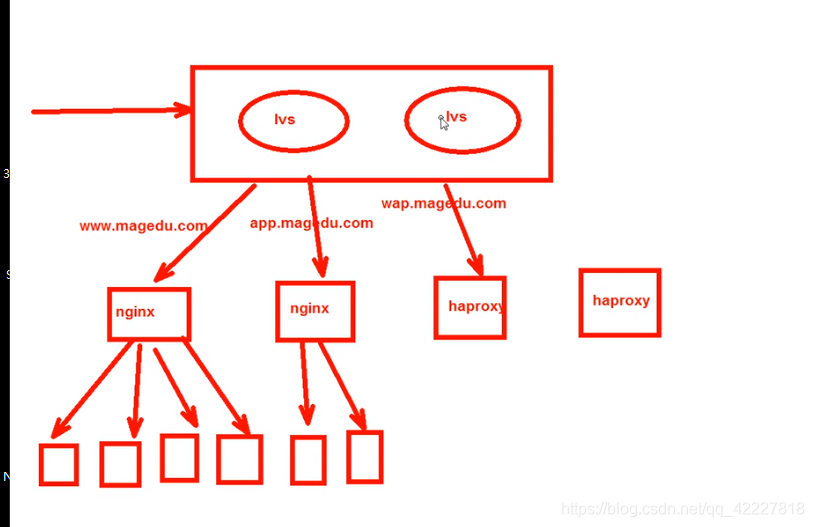

生产中一般都是这么分的，调度器2个F5（或者LVS） 高可用
下面是反向代理服务器
（调度器，如果访问www。网站，就调度到nginx服务器上去，如果是app手机应用，就调度到另外的服务器上去
比如wap，手机浏览器，就转发的haproxy
反向代理服务器（说白了也是调度器）还有一堆服务器，这样无论多少的并发都能接受
