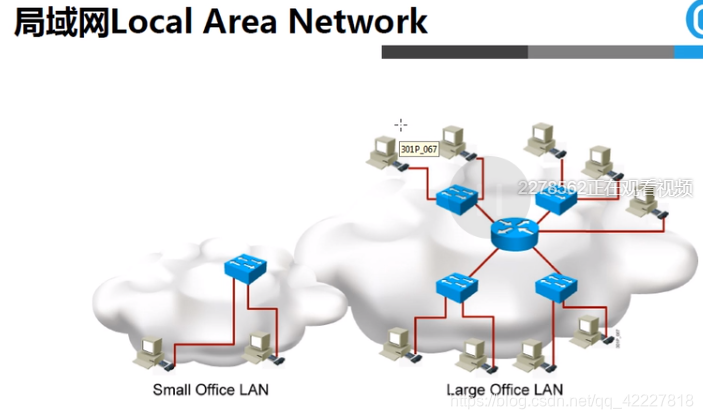

局域网local area network 简称lan，一般运维环境都是局域网
,广域网 wan

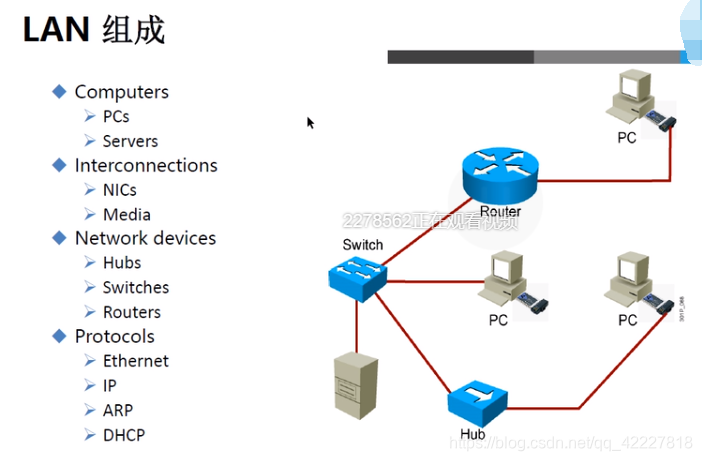

**servers服务器，NICs网卡网络连接的设备，media网线，hubs集线器，switches交换机，routers路由器，etherent以太网，ip，arp，dhcp 网络协议，网络通讯相关的内容
protocols 协议
** 在这里插入图片描述

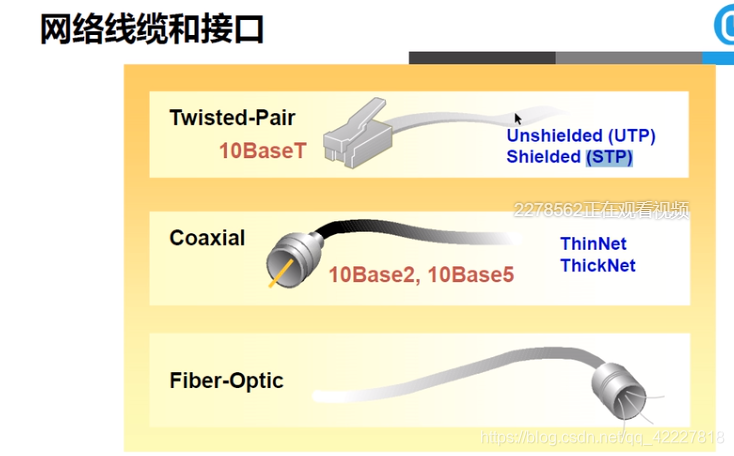

双绞线一般是橙蓝绿棕

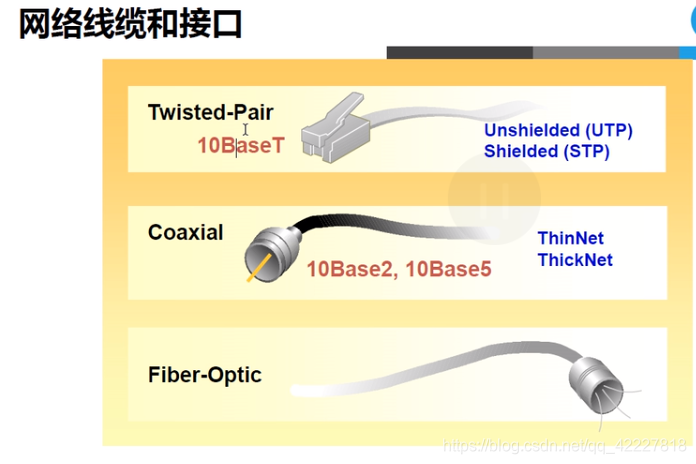

BaseT 基带传输的是数字信号
twisted-pair 双绞线，utp 非屏蔽式双绞线，stp屏蔽式双绞线(成本比较高，在外层加一层金属铜模，就具有外部的极强抗干扰能力)
coaxial同轴电缆
最大传输距离是200米~=180米 10Base2 ，横截面越小，电阻越大 ThinNet 细缆
最大传输距离~=500米 10Base5 直径将近1米横截面越大，电阻越小 ThickNet 粗缆
Fiber-Optic 光纤
在这里插入图片描述

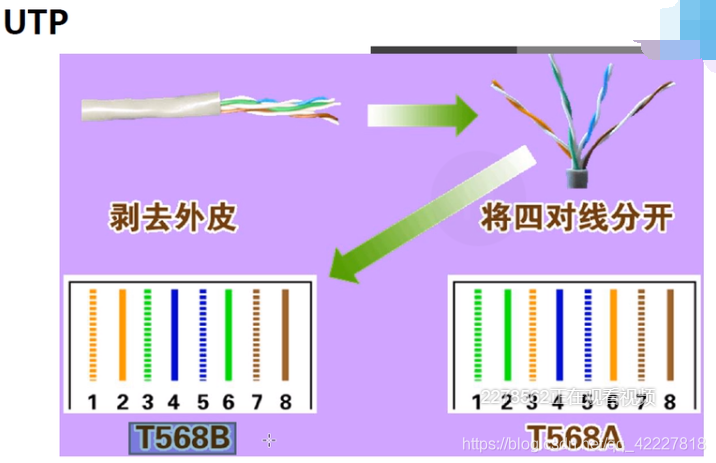

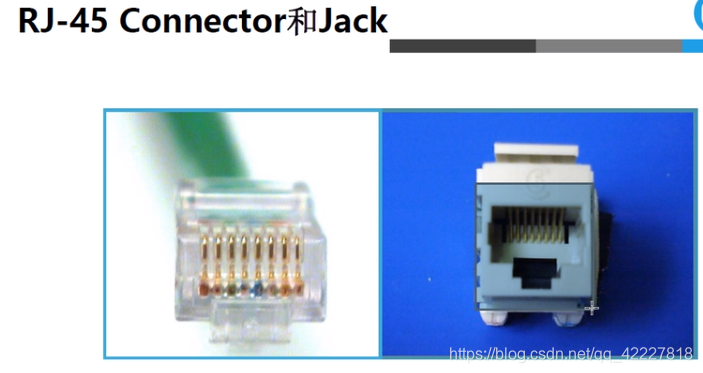

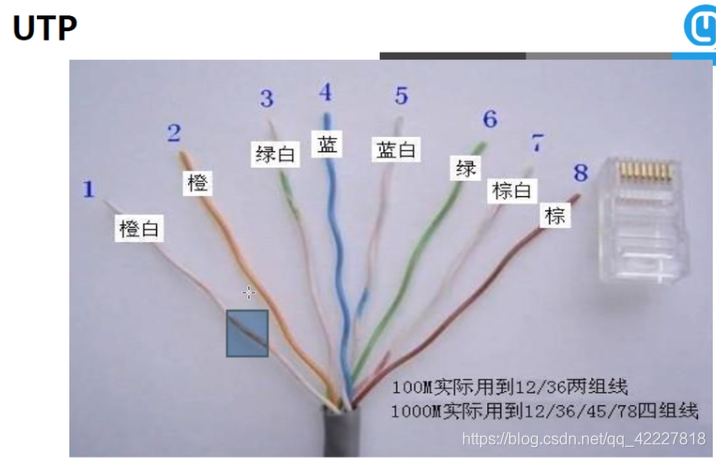

国际上的线序，T568A T568B

必须要按照严格的次序排序
网速不高于100M时，线序随便排不太影响，100M只用到1236
超过100M有电磁干扰，不按照线序会造成数据丢失，丢包
国内用的最多的就是T568B 橙蓝绿棕
达到1000M的时候必须按这个顺序排，消磁
在这里插入图片描述
电脑插配电架，插槽插交换机上

utp 非屏蔽式双绞线，stp屏蔽式双绞线，金属有电磁屏蔽的特性，stp线比较硬，要求不高的一般ustp
10 10Mbts
base基带传输（在这里宽带表示的是传输的模拟信号，基带表示传输的是数字信号）
T代表的是双绞线
早期的网络用coaxial同轴电缆
2 最大传输距离200米实际~=180米 0.5MM粗
5 最大传输距离是500米 1cm左右粗
对于铜线来讲，横截面越大，电阻越小
FIBER-OPTIC光纤

在这里插入图片描述

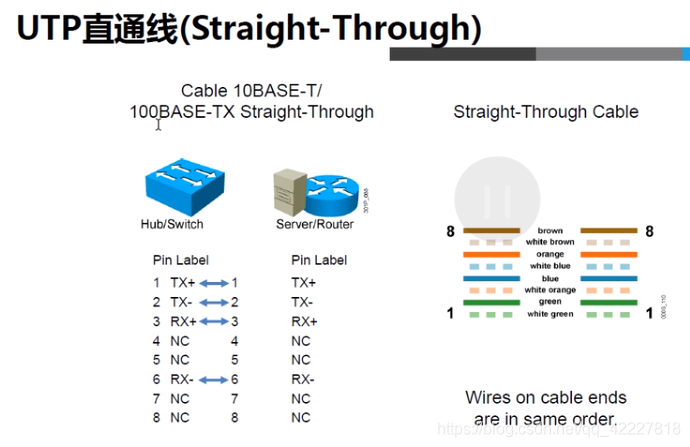

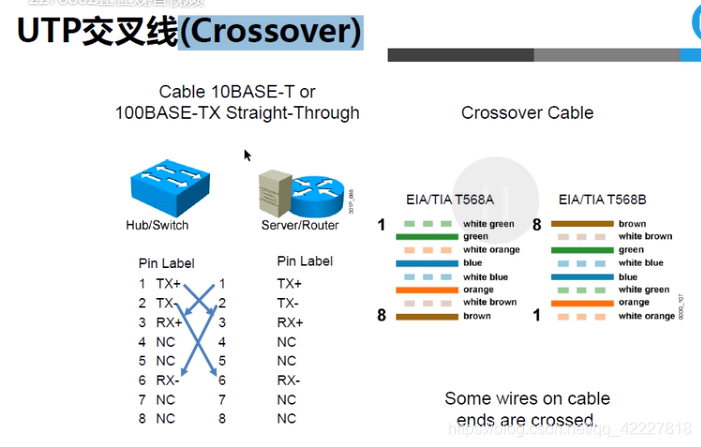

straight -through 直通线

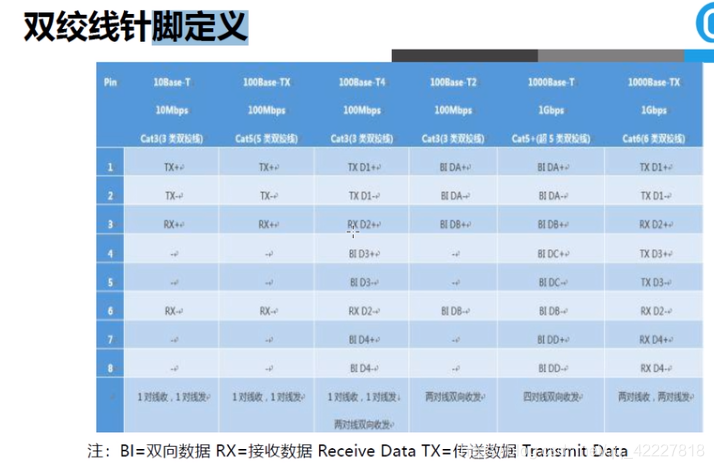

在100M以内45,78是用不到的
只有1,2，3,6其作用
TX发送数据
RX接收数据

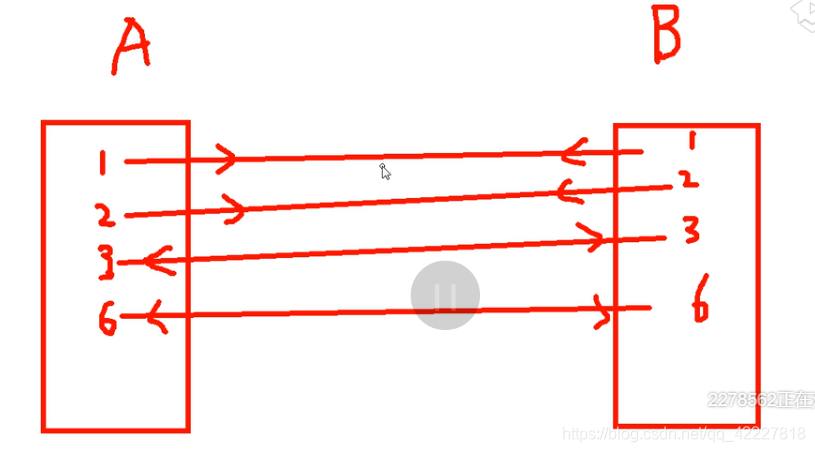

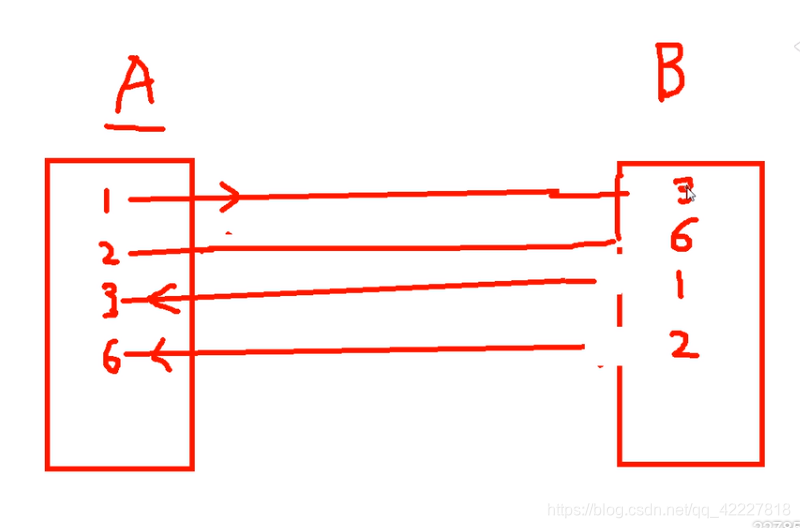

一般情况下，两台电脑直连，不能连，因为会起冲突等于T568A

标准情况下，两台电脑直连是不能拿直连线的要拿交叉线，不能通讯
应该交叉等于T568B
在这里插入图片描述

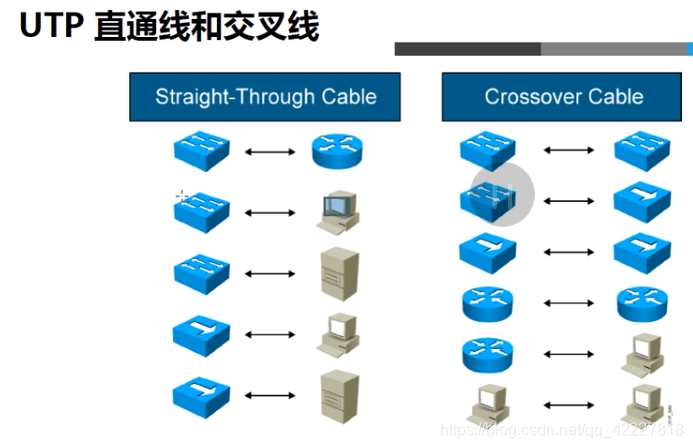

交叉线叫crossover，不过现在电脑网卡都能自动识别，以前需要有交叉线和直通线
（所以以前有人说同一类型的设备互联要用交叉线，不同类型的设备互联要用直通线）

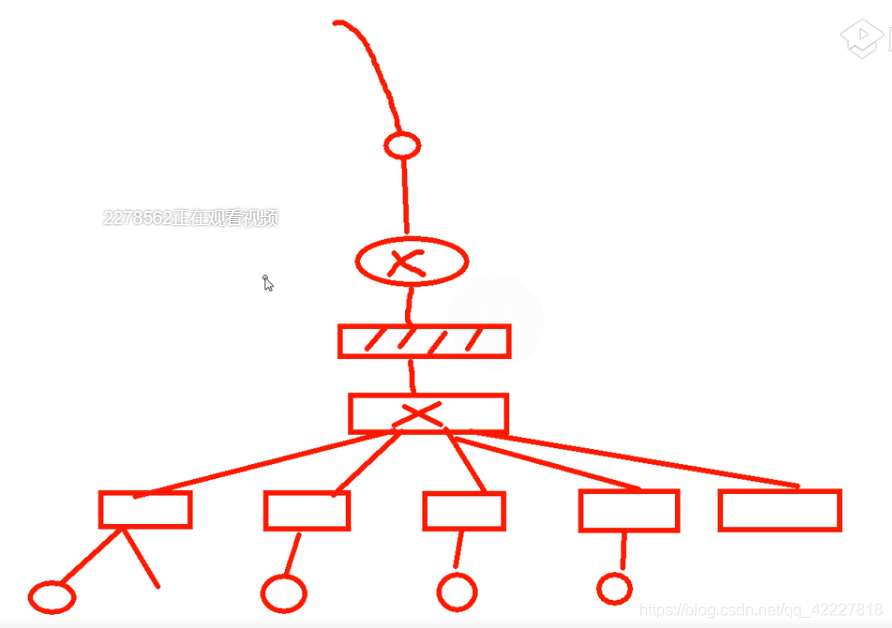

箭头的是集线器，现在淘汰了，相对比较便宜的网络连接设备
交换机内部接口就做了交叉（为了方便和电脑连接在内就做了交叉）

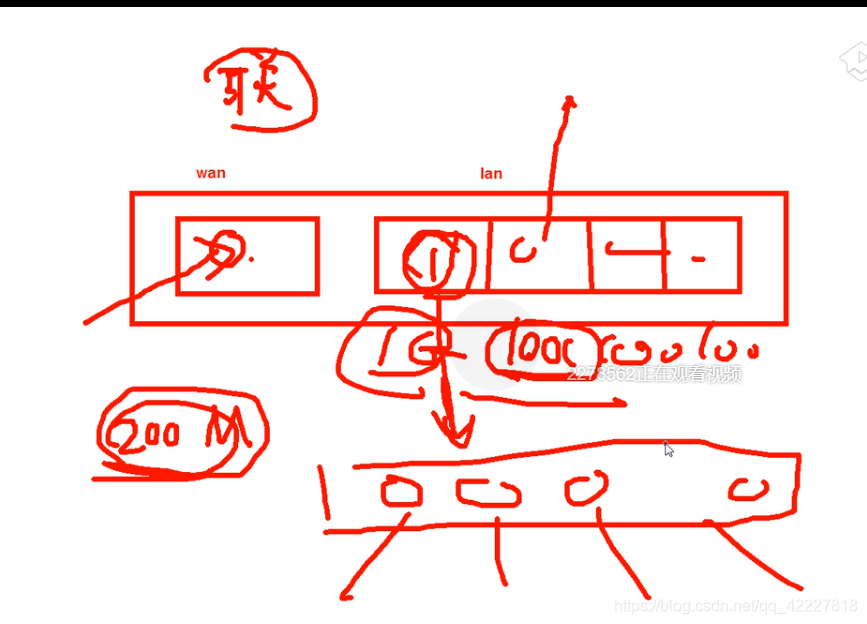

家里的路由等于路由加交换的功能
企业级路由一般都是链接交换机的
在这里插入图片描述
一般有圈叉代表路由，方叉代表交换机

TX发送数据 RX接收数据
到达1000M每根线既发又接

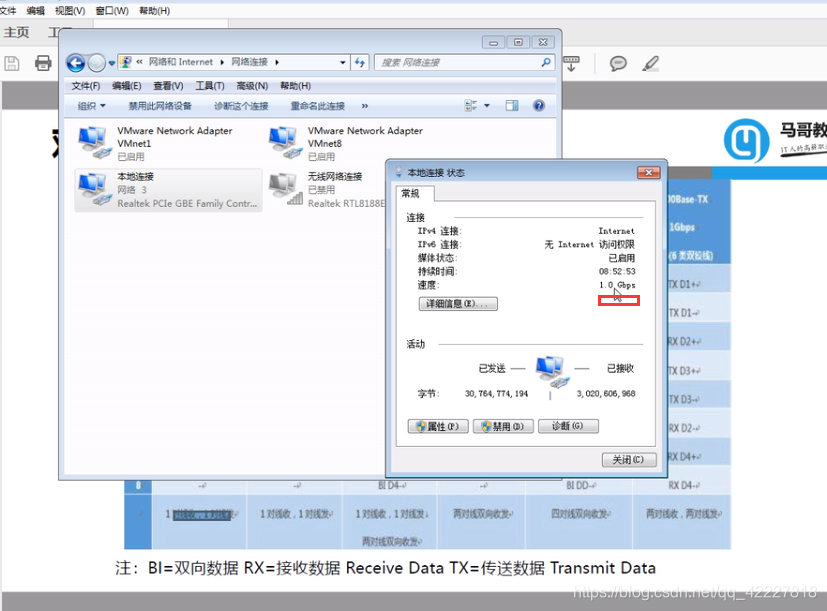

一般这个是1G就代表网线就是1000M

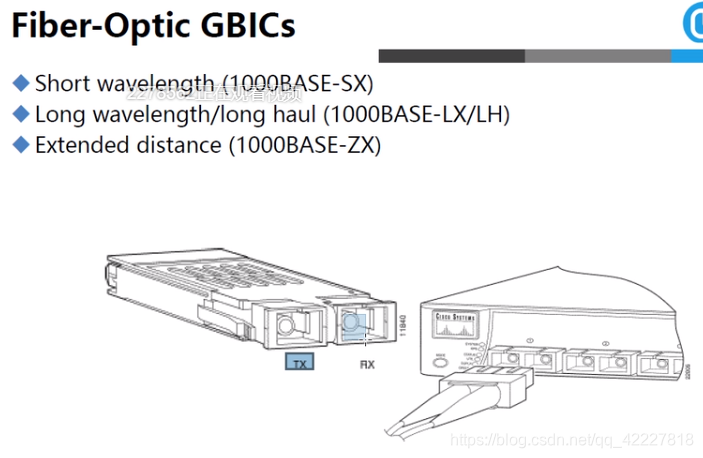

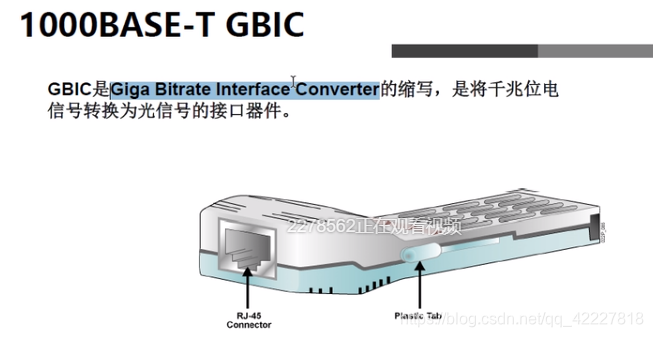

GBIC转换器
光纤转换成铜线的接口

光纤的头TX发送数据 RX接收数据
1000base-sx短波
1000base-lx/lh长波
1000base-zx超长波
在这里插入图片描述

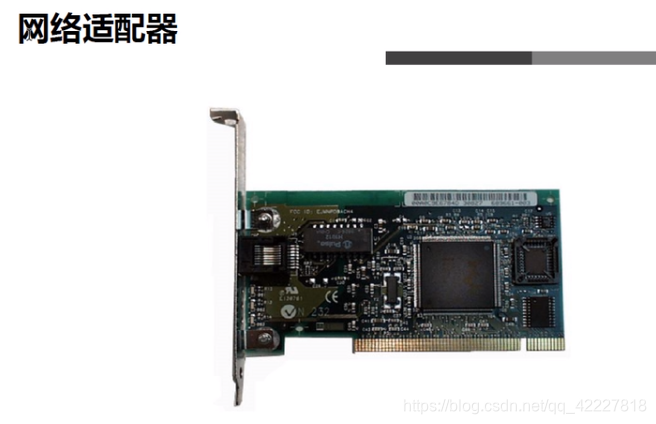

PCI网卡接口，一般的服务器自身带4个网卡

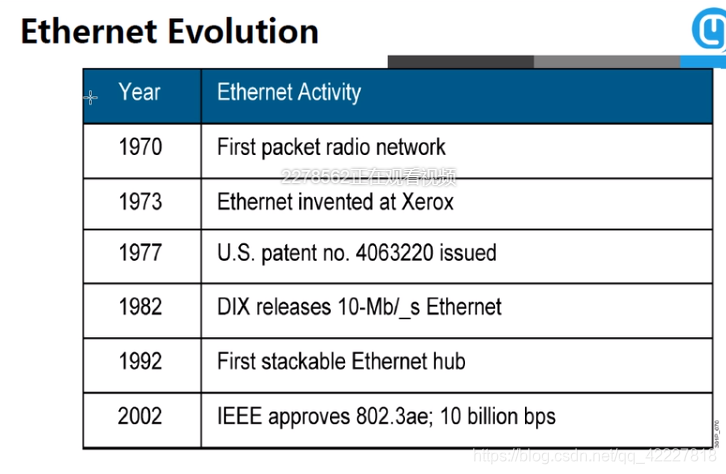

ethernet 以太网是局域网的标准
DEC 惠普收购康柏紫光收购惠普大部分业务
早期intel公司做半导体
X施乐公司做飞机的

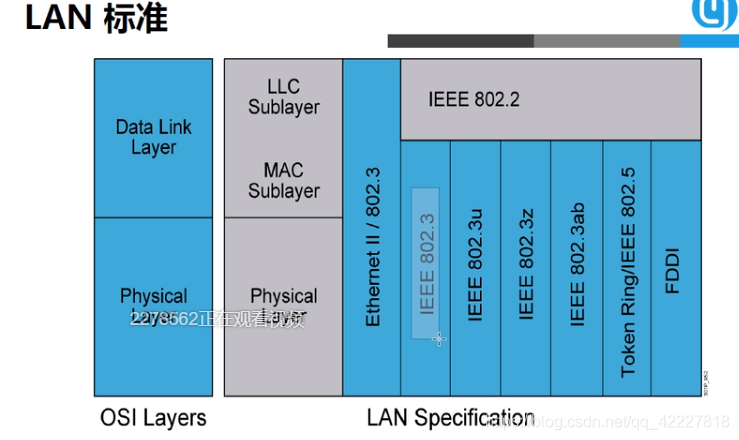

IEEE 国际电子电器工程师协会把以太网起名802.3ae，10G以上的速度
在这里插入图片描述
**标准的802.3 只有10MB/S，没有考虑到局域网的协议
802.3u100MB ，
802.3z 1G 走的是光纤
803.3ab 1G但走的是铜线普通网线。
802.5令牌网
novell ipx协议，ip协议（局域网）
**

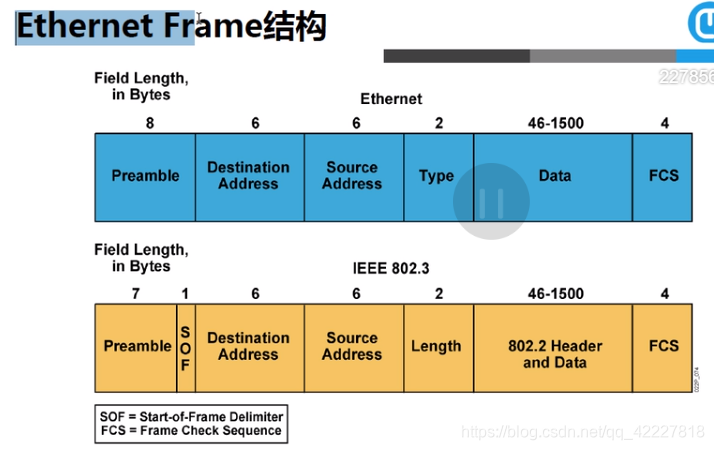

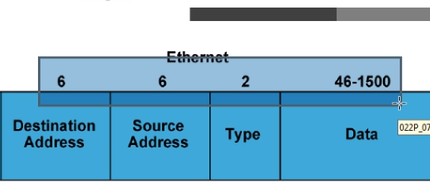

etherent frame 以太网帧结构
越往左属于数据包的外层，往右是内层
etherent 2代
8个字节的前导信息，6个字节的目标地址，
6个字节的源地址，2类型，上层协议的类型
46-1500 数据， 4FCS校验位
最大是1526
最短是72
早起IEEE 802.3 （没有体现协议，所以不知道给什么协议用，ipx，ip）
7是前导信息，
1
6目标地址
6源地址
2，长度
46-1500数据
4，校验位
在这里插入图片描述

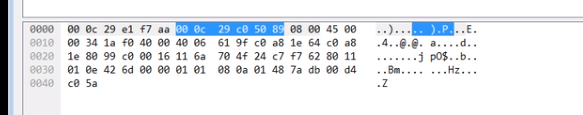

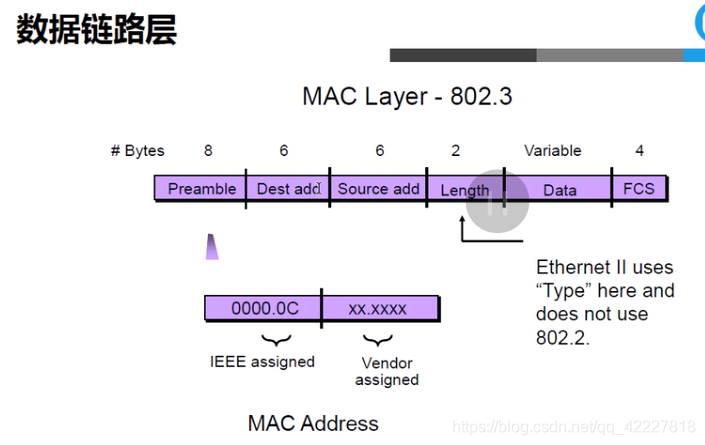

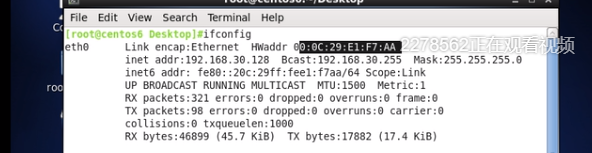

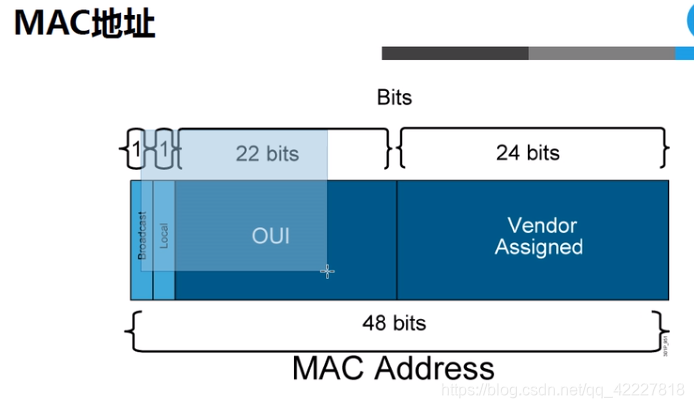

**16进制数，一个16进制数相当于4个2进制，12*4=48相当于6个8位，6个字节

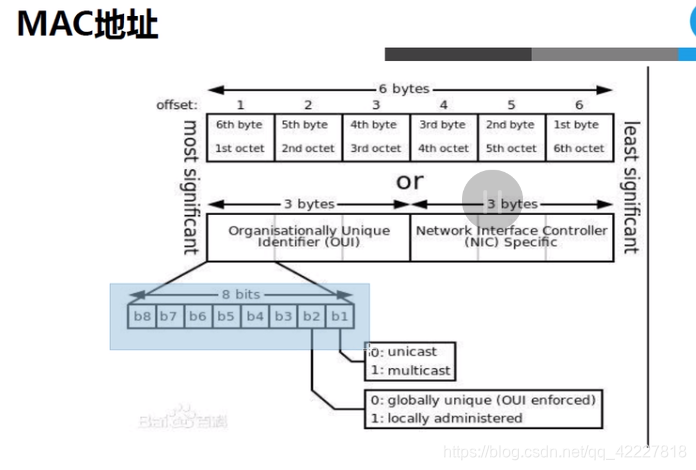

每个网卡出厂，都是世界唯一的地址，前面是国际组织规定的每个厂家给的编号，后三个是厂家指定的
**

**oui国际组织分配的唯一编号
organization 组织
uniq唯一
interface接口
**
在这里插入图片描述
最前面的高八位，第7位如果是0就是IEEE指定的
为1就是本地指定的
第八位如果是0就是单播
如果是1就是多播
48个1就是广播

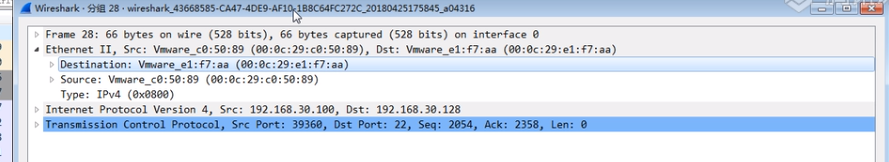

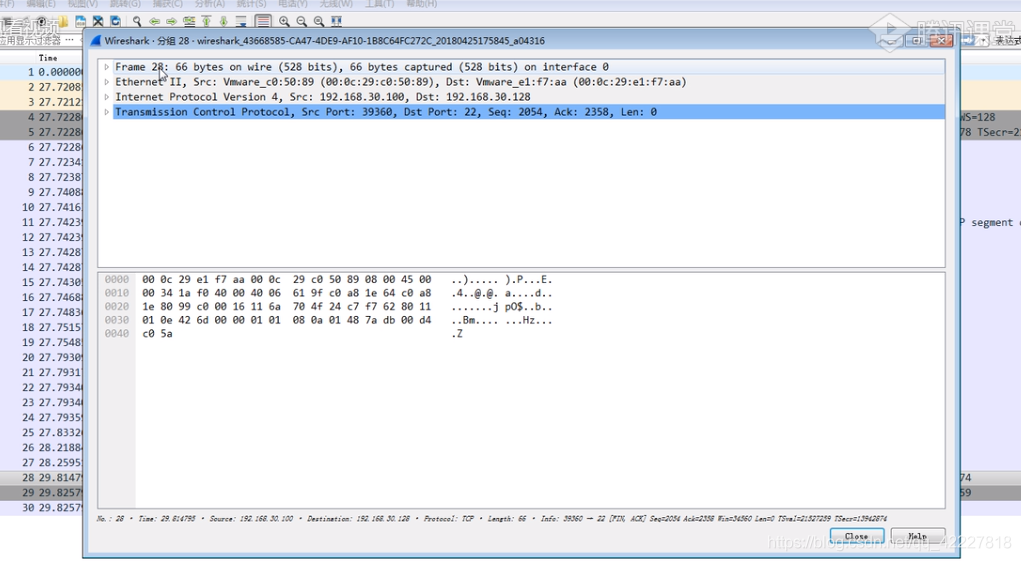

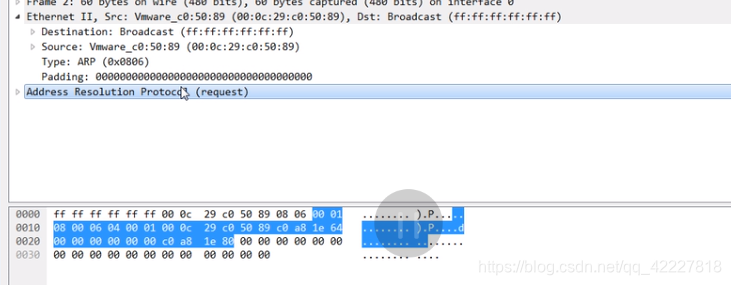

wireshark抓包

第一行是抓到包有多大66字节，是从哪个接口抓的，不属于真正的数据内容，实际是wireshark提供的
第二行数据联络层
第三行网络层
第四行传输层

在这里插入图片描述

第二行数据联络层
目标地址，源地址，协议类型

padding是凑数的由于数据最少也是要60，是有意就用0凑数
第三行网络层，协议是arp协议

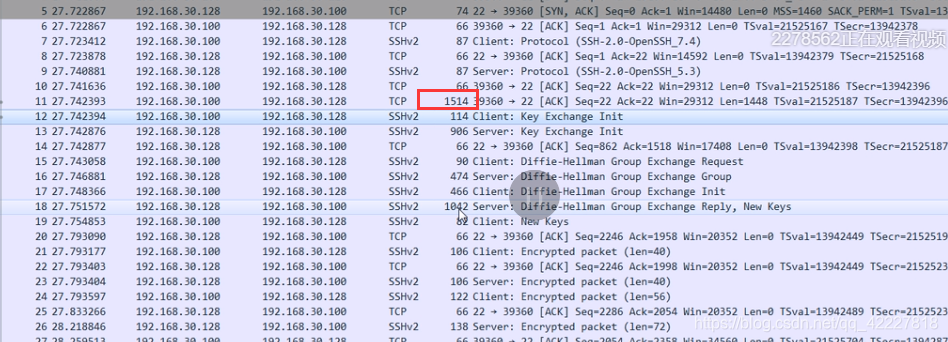

wireshark就抓这几个数据的大小 1514
所有范围是1514-60
把大的数据包分成小包等于是切片
