第1章 ETCD数据访问

1.1 k8s在etcd中数据的存储

在这里插入图片描述

在这里插入图片描述

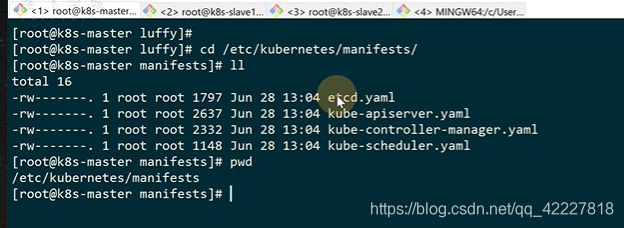

这个文件夹是静态文件，etcd是个静态pod，里面存储了K8S的所有数据

在这里插入图片描述

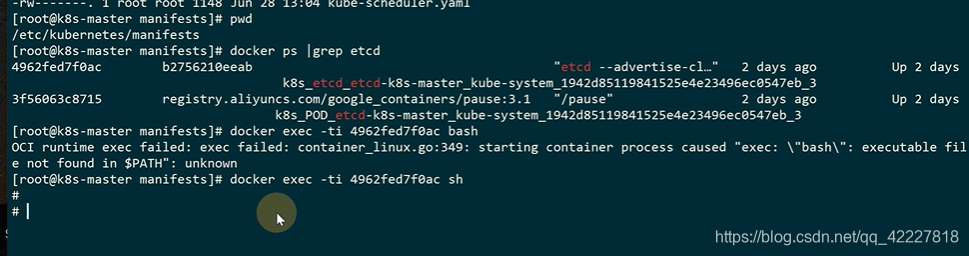

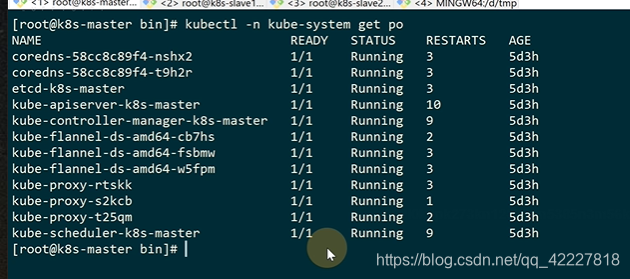

etcd是容器运行的

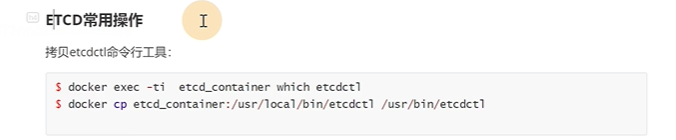

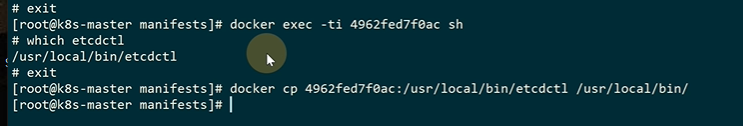

把etcdctl复制到宿主机

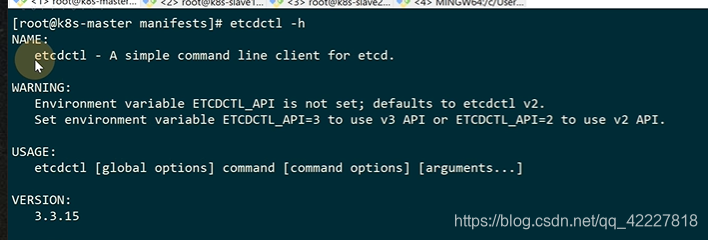

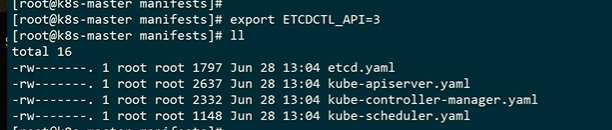

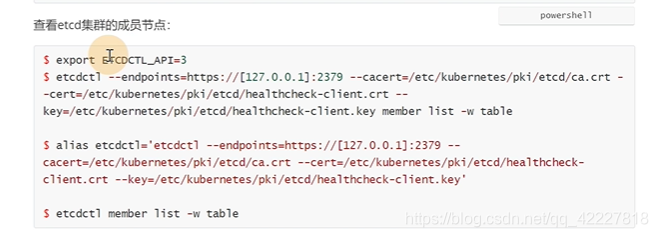

提示我们etcdctl环境变量没有设置，默认是v2版本

如果搭建高可用，etcd节点数和K8S的master的节点数是一致的

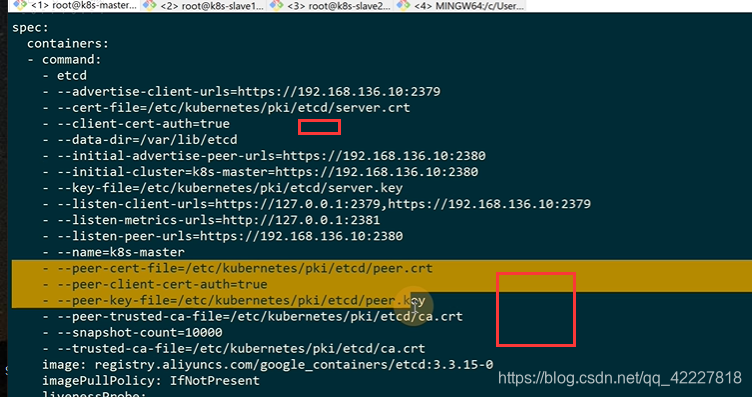

允许客户端去认证，下面是签发的证书
在这里插入图片描述

需要三个，一个是跟证书，一个是跟证书签发的私钥，公钥

在这里插入图片描述

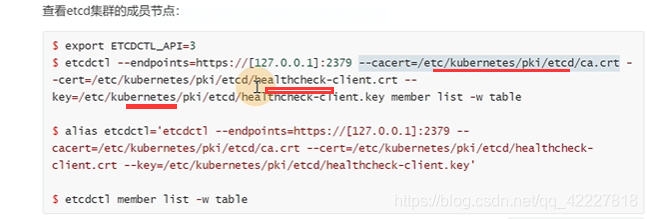

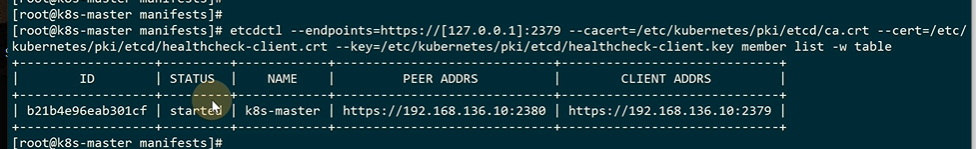

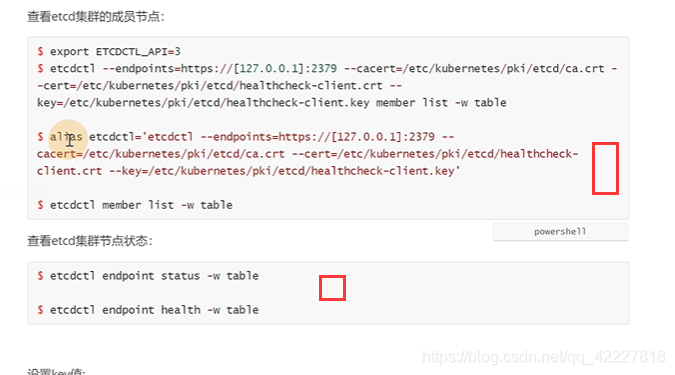

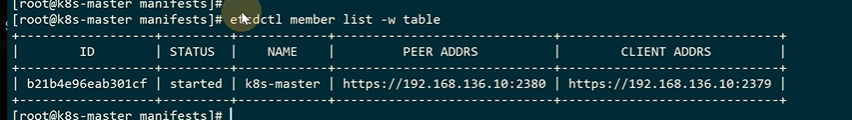

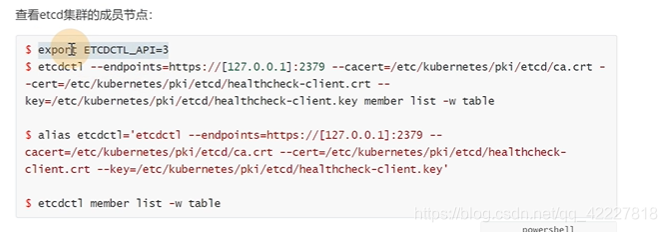

后面才是真正查询的，成员列表，以表的方式展现

etcd默认监听端口是2379，2380是集群内部服务端去通信使用的端口

因为还需要加上后面的证书，所以可以直接定义别名

在这里插入图片描述

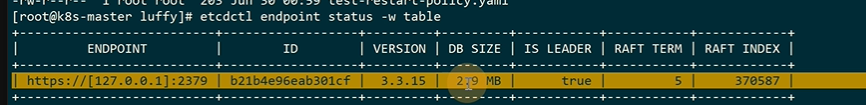

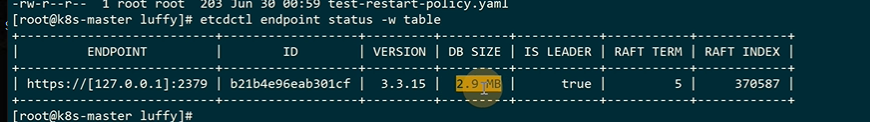

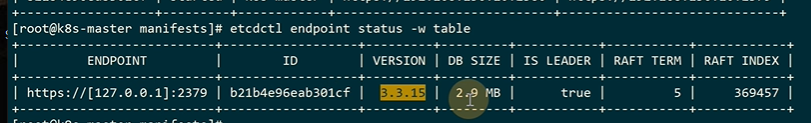

查看节点状态，endpoint是本机的端点，version etcd版本，db size整个数据库大小，现在是单点，如果是集群，db size应该是一样的，is leader是否是主，raft term raft选举的term元素，这个命令一般排错的时候使用

在这里插入图片描述

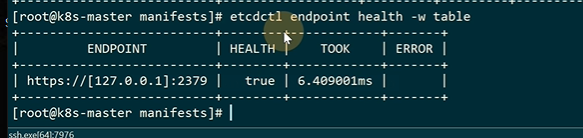

查看健康状态

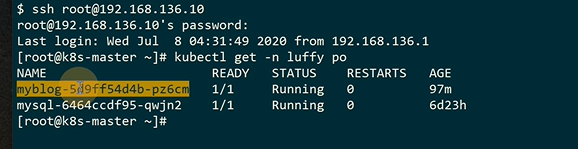

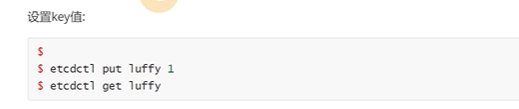

luffy这个key的值是

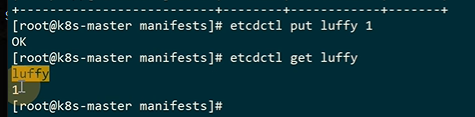

在这里插入图片描述

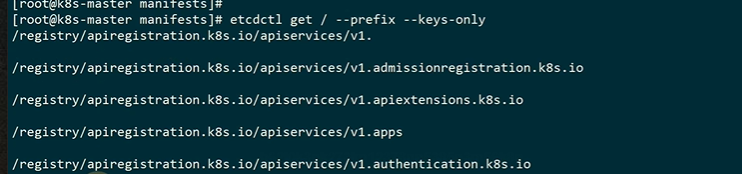

跟就是最上层的目录，–prefix显示前缀（绝对路径），–keys-only只显示key

在这里插入图片描述
跟下，全部放在 registry目录下

在这里插入图片描述
这里对应的是K8S资源类型

在这里插入图片描述
configmap

所有的都放在registry大目录里，子目录资源类型，下一级是名称空间，下一级具体对象名字

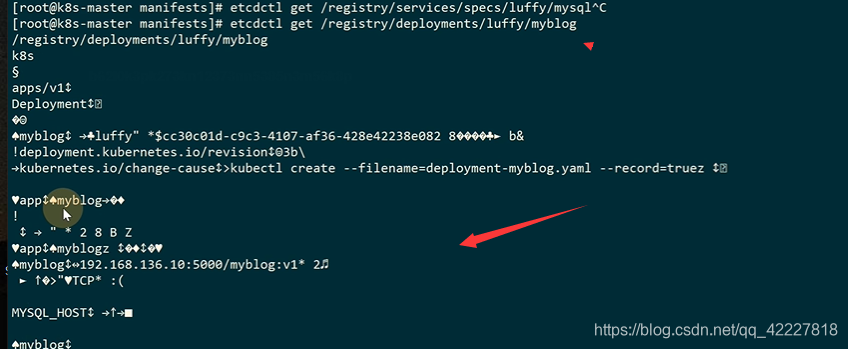

这样可以拿到数据

在这里插入图片描述

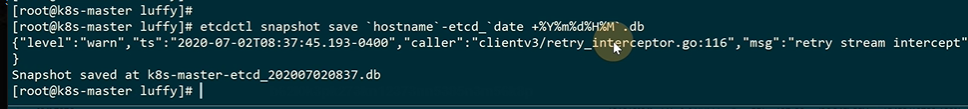

生产商要对etcd数据做快照

在这里插入图片描述

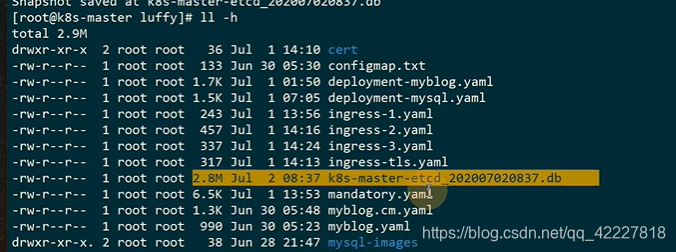

现在就保存下来了

在这里插入图片描述
这个快照跟下面显示的大小一样

在这里插入图片描述

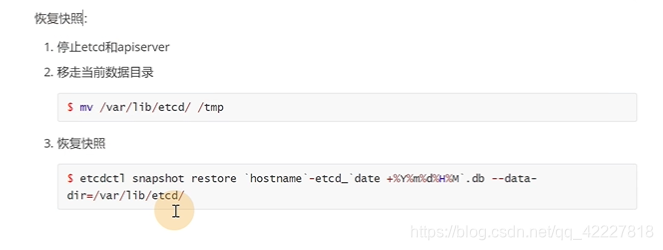

etcd崩了如何快速恢复，保证机器ip没有改变，重启起来，哪怕机器重装了也没事，保证K8S集群，hostname和ip都没有改变。
证书也需要保存下来

在这里插入图片描述
如果是集群，每个节点都需要恢复

通常pod产生的事件是最占空间的,etcd也可以根据资源类型去查看数据量大小

在这里插入图片描述

第2章 Kubernetes调度策略实践

2.1 k8s调度详解

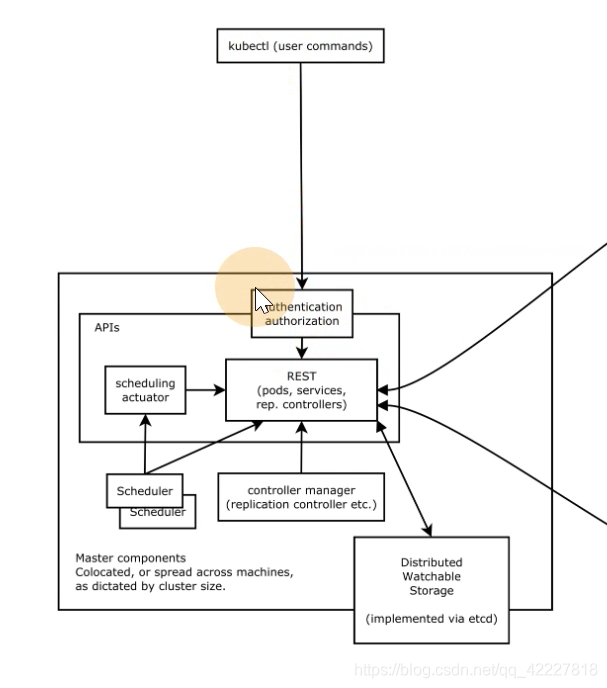

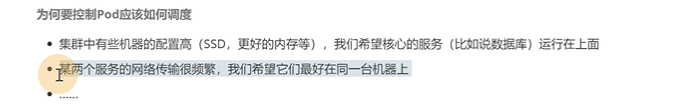

在这里插入图片描述

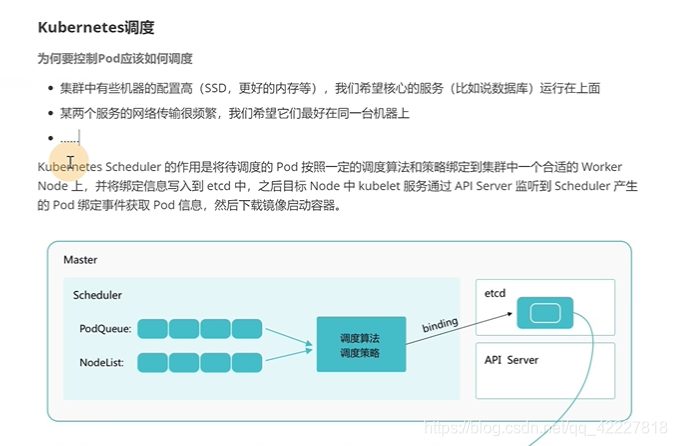

调度算法和策略是两个东西，node中的ku’belet通过apiserver监听scheduler产生的pod绑定事件获取pod信息，然后下载镜像

scheduler根据pod队列和node节点的调度算法，得出具体节点哪个最合适，放到etcd，kubelet监听后，发现自己被选中就进行pod任务
在这里插入图片描述

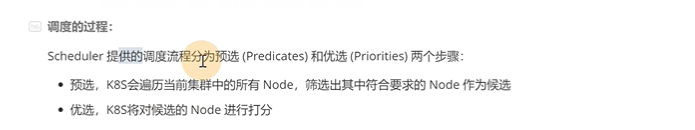

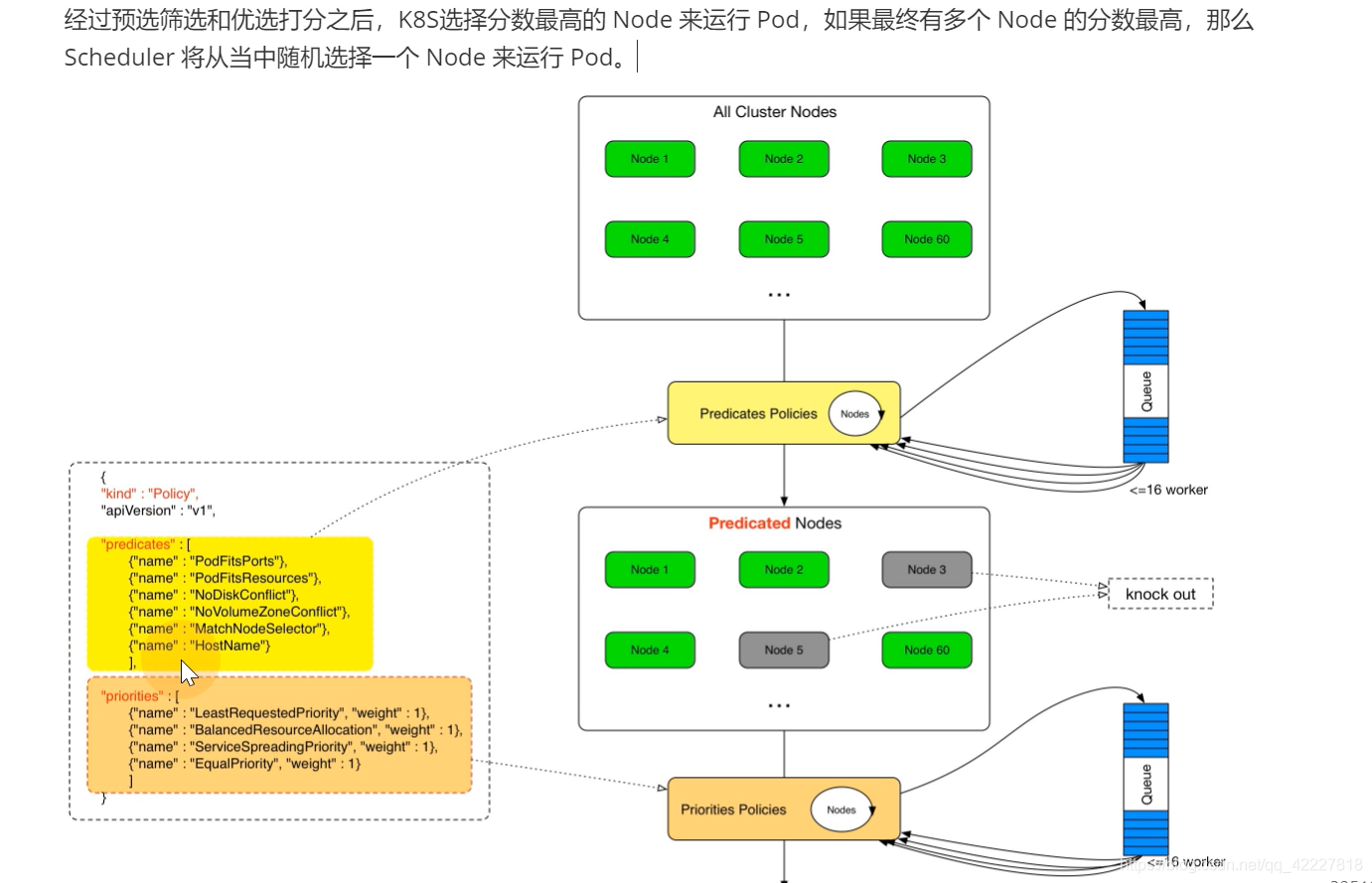

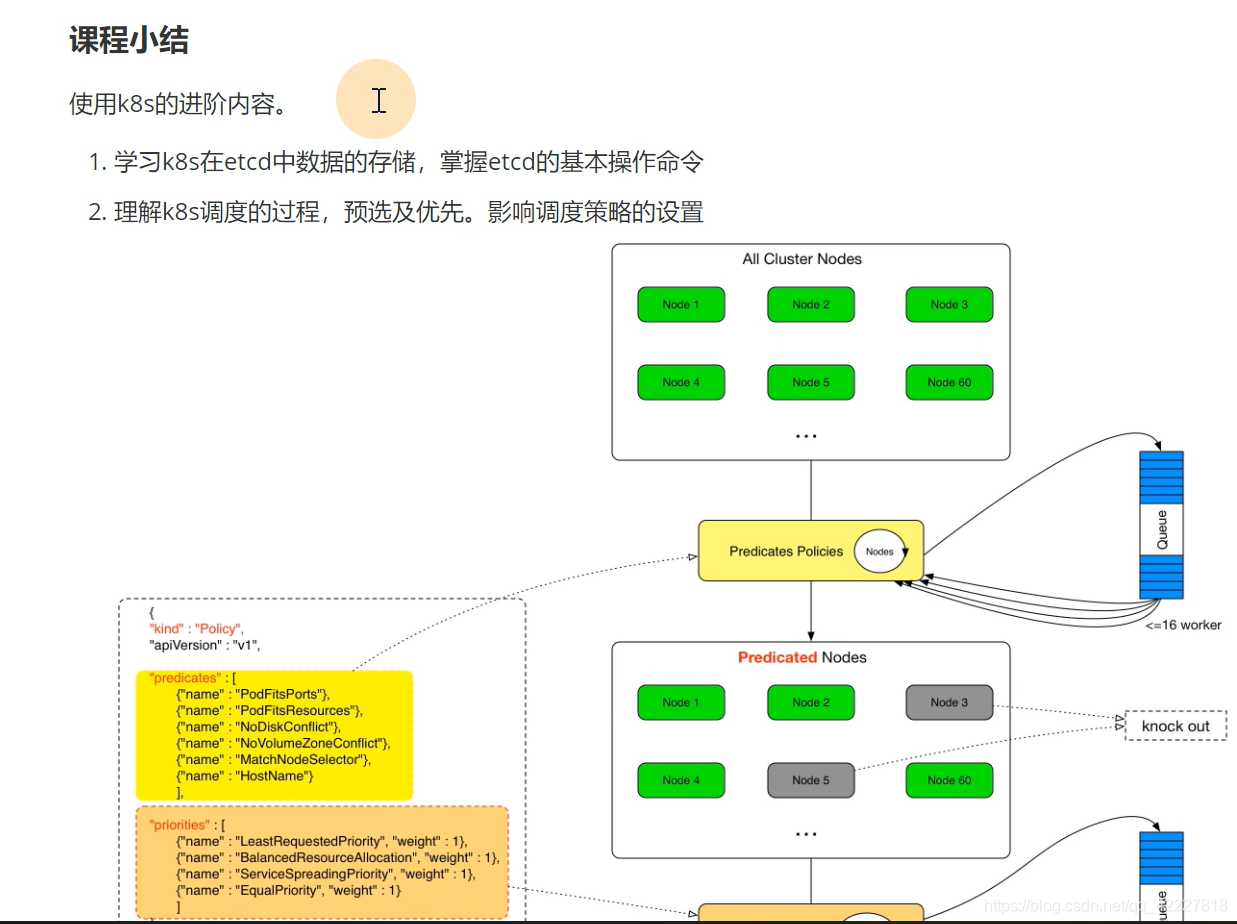

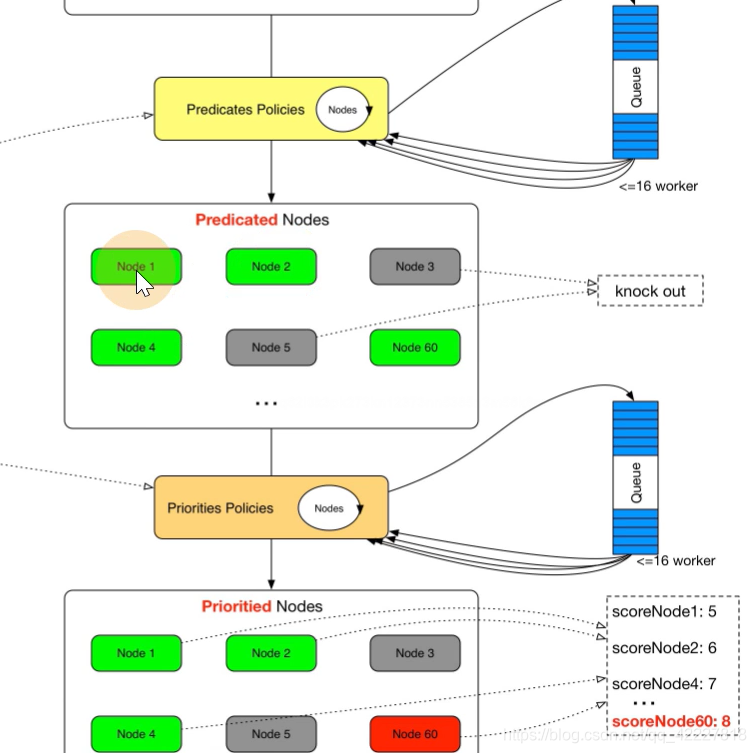

scheduler提供的调度流程分别预选和优选，预选是筛选符合要求的，优选是给node打分，给得分最高的

假如要pod监听80端口，node节点上80被占用的就被淘汰了

经过一系列策略预选

在这里插入图片描述

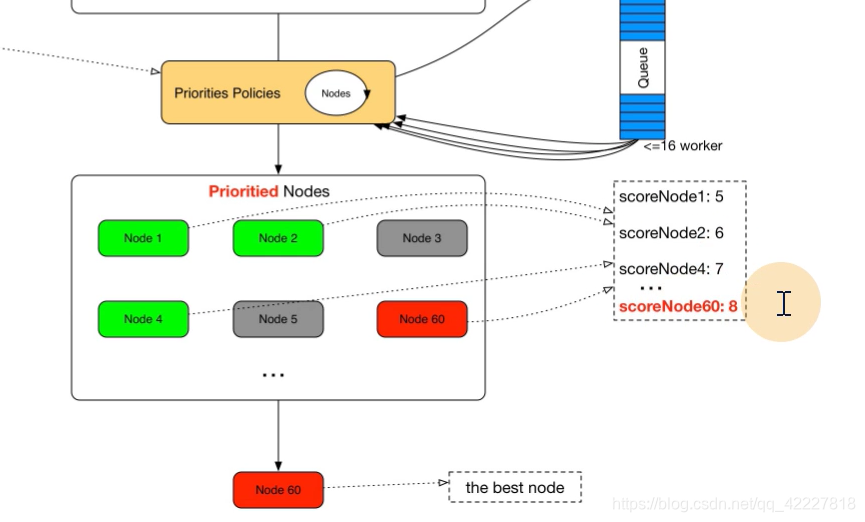

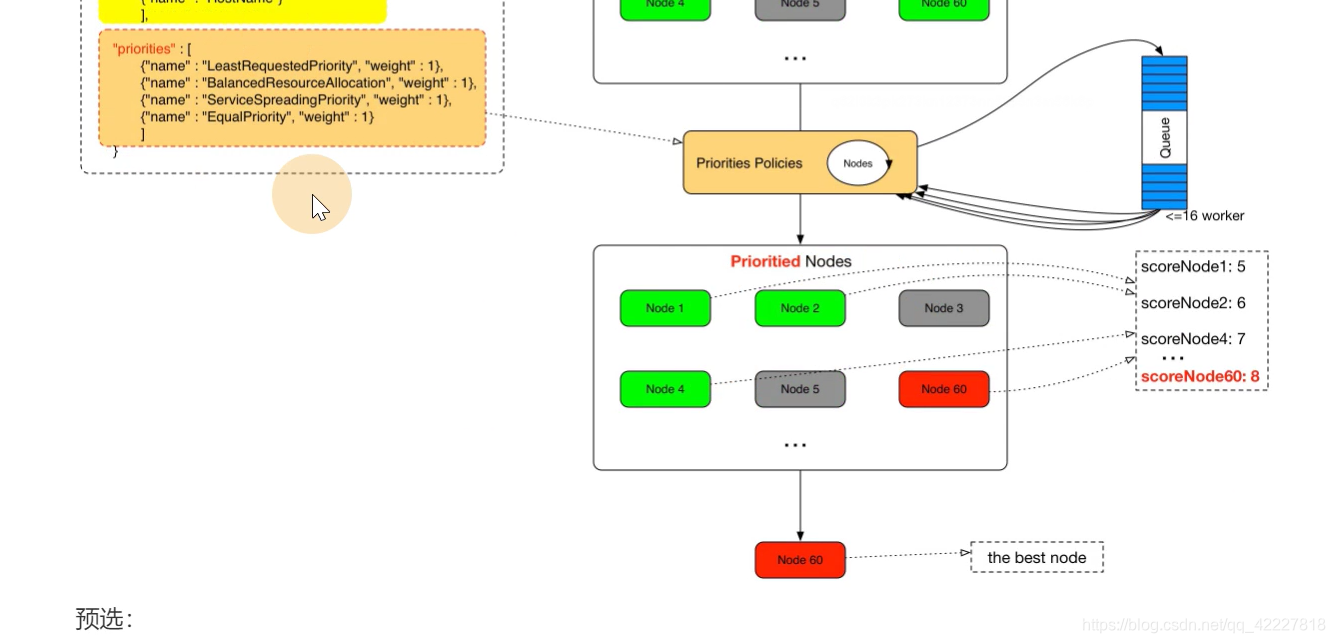

经过优选评分

在这里插入图片描述

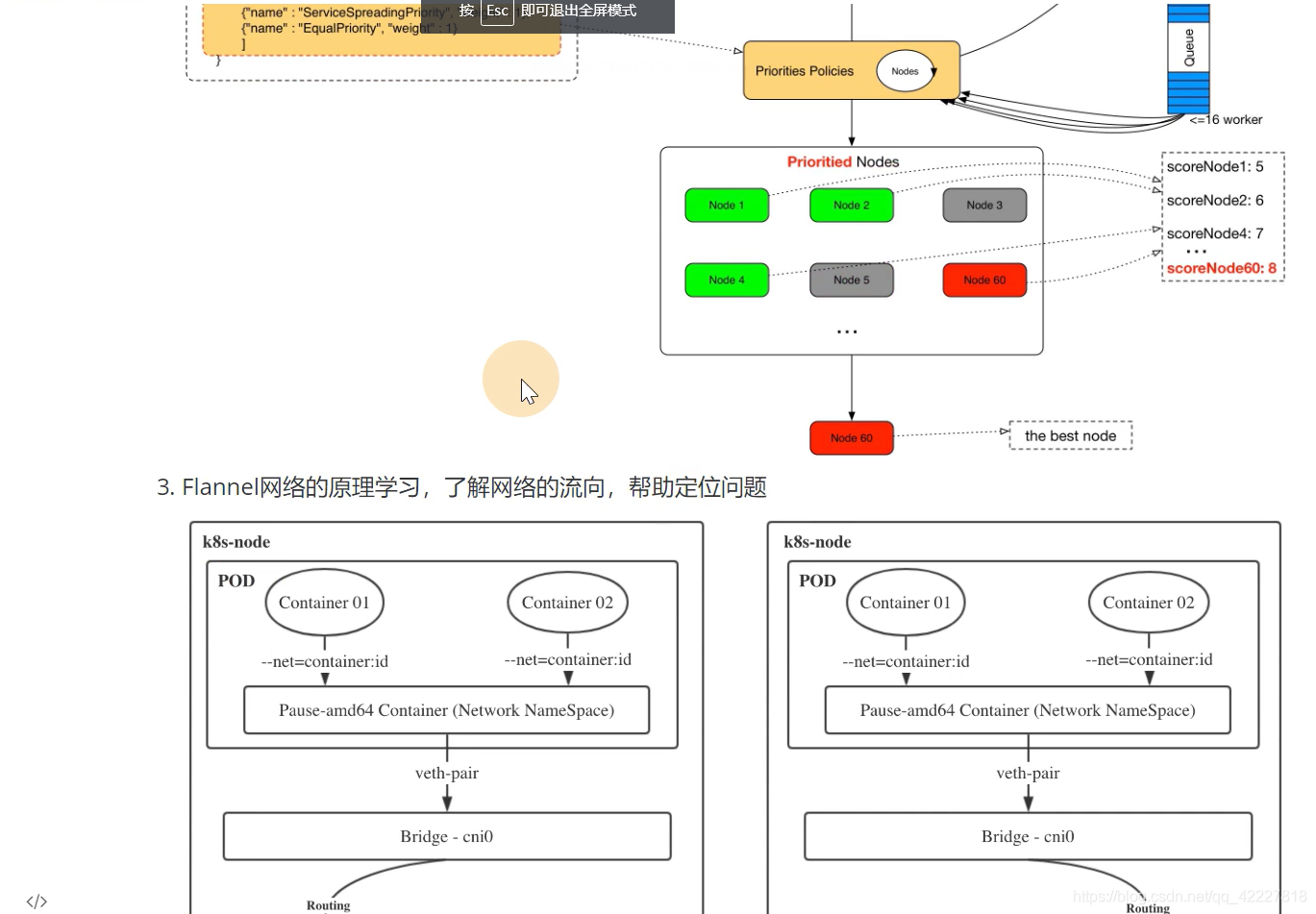

得到一系列的比分，就选择最优的节点

在这里插入图片描述

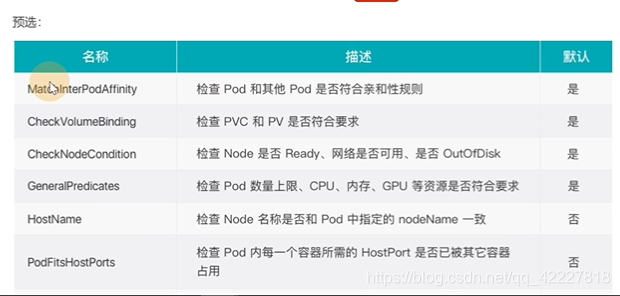

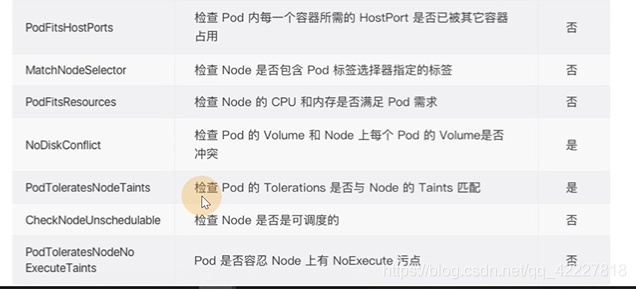

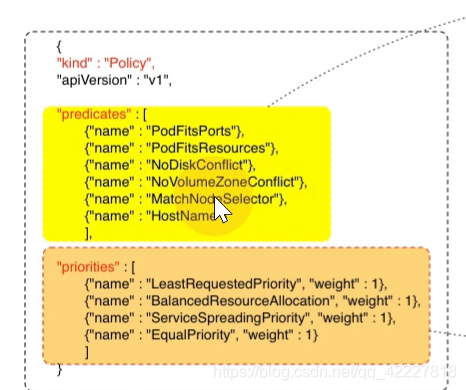

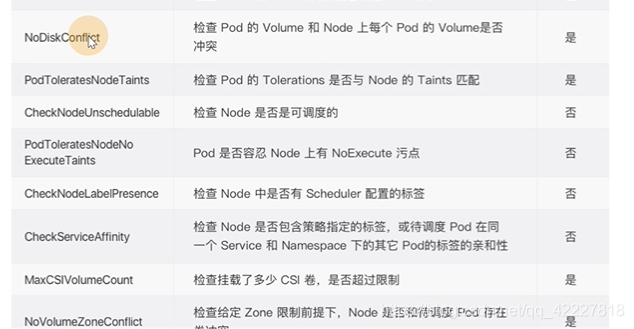

调度算法，预选的

在这里插入图片描述

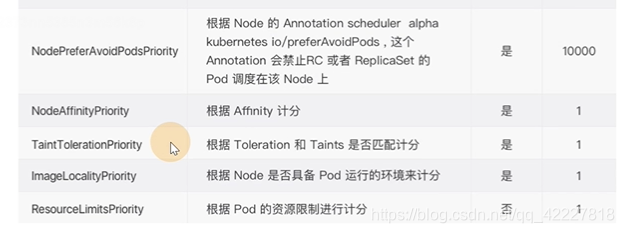

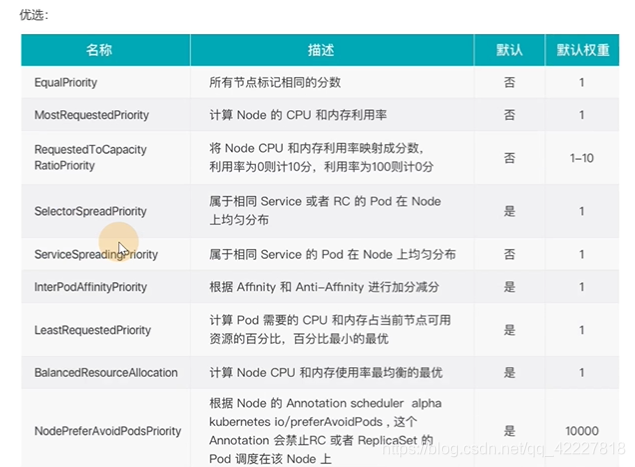

优选的

调度算法是根据调度策略的一种实现
在这里插入图片描述

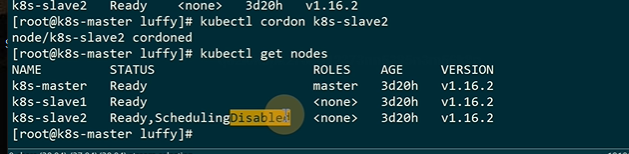

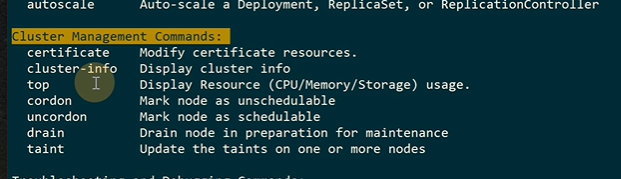

cordon标记节点成为一个不可调度的状态

在标记之前的pod是不受影响的

drain是一个驱逐的动作

在这里插入图片描述

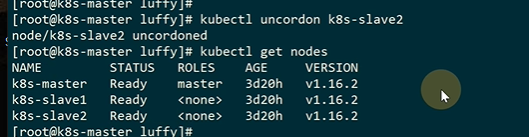

恢复调度

在这里插入图片描述

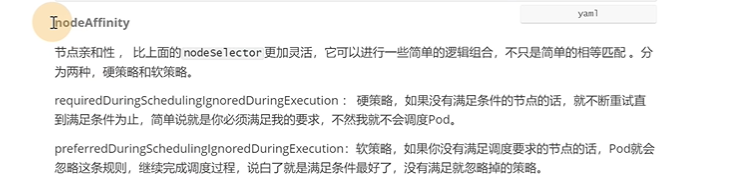

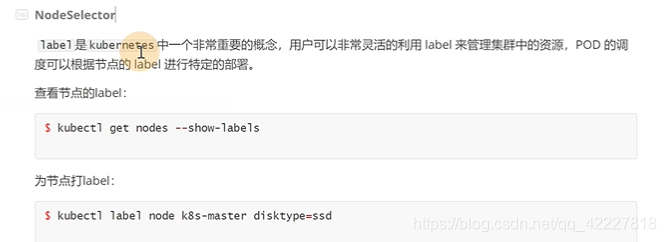

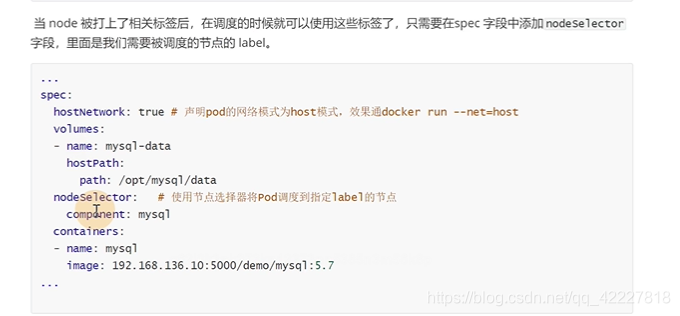

nodeselector虽然用起来打个标签就好，但是用起来比较有局限性

在这里插入图片描述

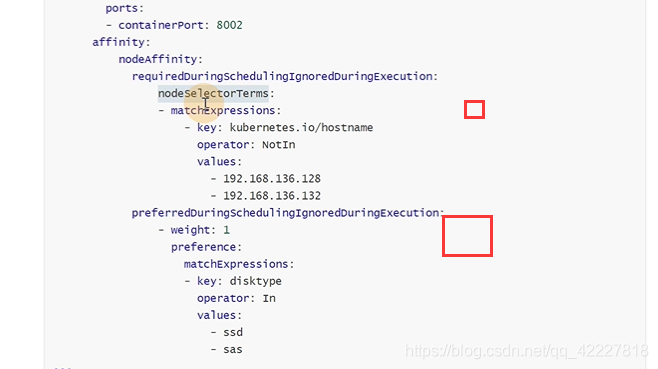

上面是硬策略（没有满足条件的节点，就不断重试调度），
下面是软策略，没有满足要求的节点，就会忽略掉这个规则

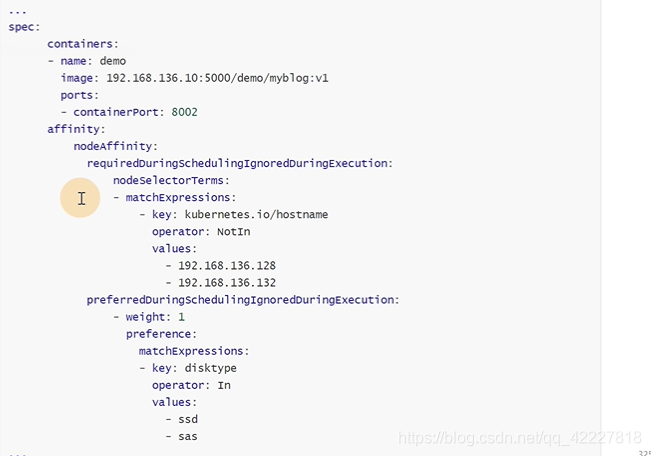

如果要满足下面的要求，不能运行在128和132可以是硬策略，但是后面的可以是软策略
在这里插入图片描述

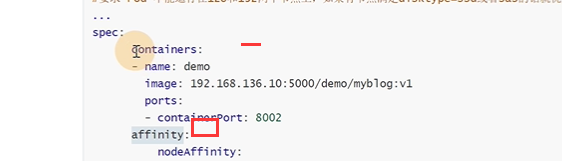

affinity和containers是同级的，因为是以pod为单位的

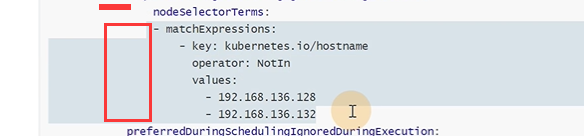

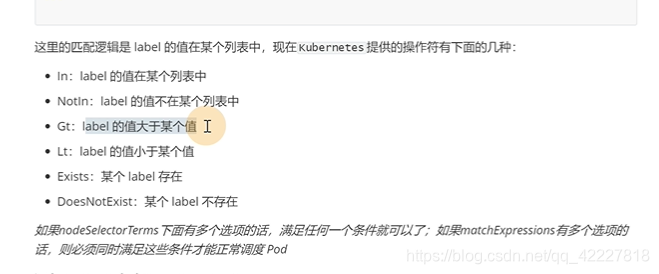

matchexpression是匹配条件，operator 不再，节点不在这两个里的

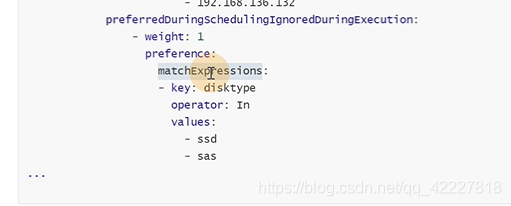

软策略，disktype这个key最好是ssd，sas

在这里插入图片描述
![在
这里如果 match条件有多个，那么满足其中一个就行，是或者的关系

在这里插入图片描述
如果A和B不想调度在一起，那么就可以设置

在这里插入图片描述

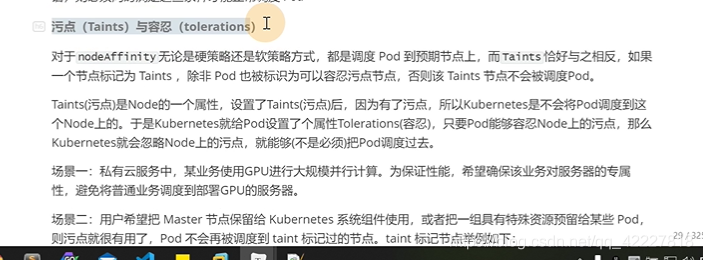

常用性功能，taints污点和容忍tolerations。
以node为中心打一个污点，阻止pod调度上去，除非能忍受

使用场景

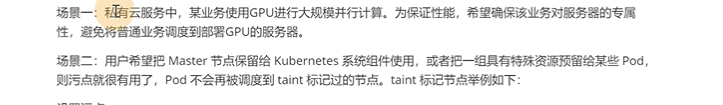

在这里插入图片描述

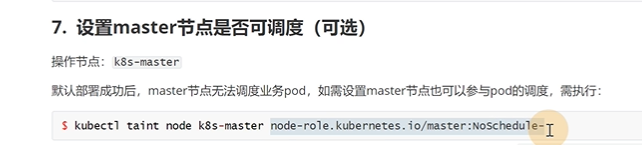

K8S-master防止业务容器调度过来，会去默认加污点

在这里插入图片描述

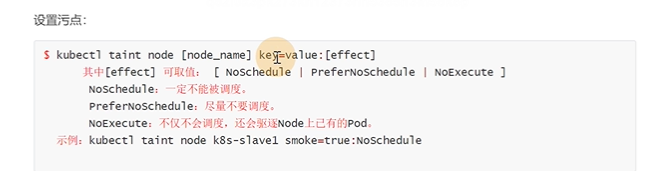

effect是有什么影响,这个值不是自定义的是可选的，默认是不能容忍这个污点就不要调度过来

有节点可以调度，就尽量别过来

在这里插入图片描述
最强硬的，新的别过来，老的不管你

在这里插入图片描述
不能容忍SLVAE1的抽烟习惯，就别过来

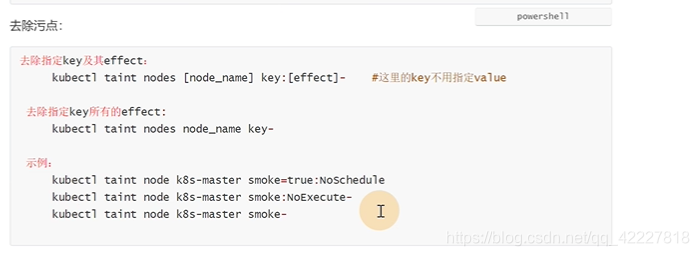

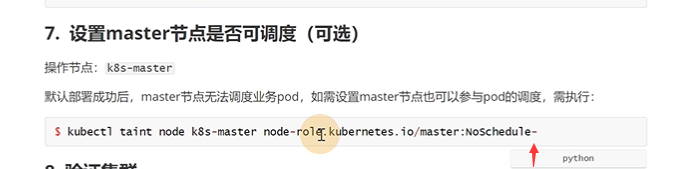

减号代表删除的意思

在这里插入图片描述
带有这个key的污点全部删除

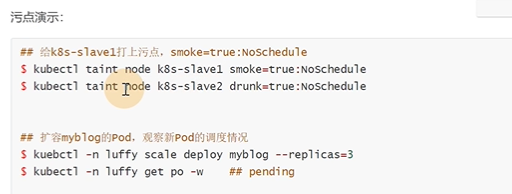

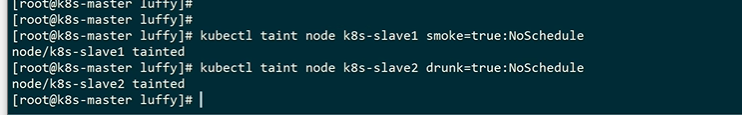

打上两个污点

在这里插入图片描述

扩容副本成三个

在这里插入图片描述

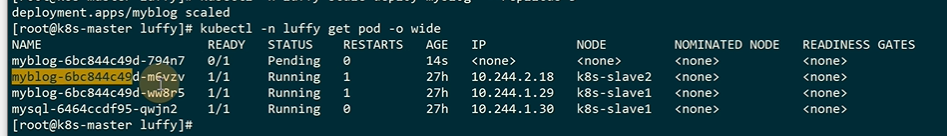

上面是一个新启动的

在这里插入图片描述

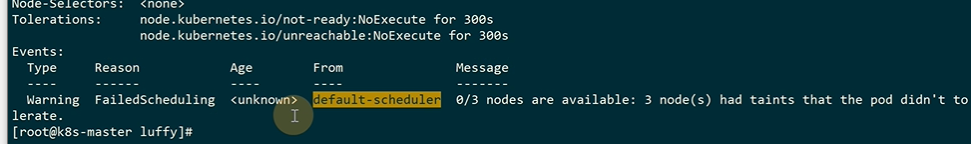

用的是默认调度器，有三个节点都有污点，pod都不容忍，有哪位没有设置容忍

在这里插入图片描述

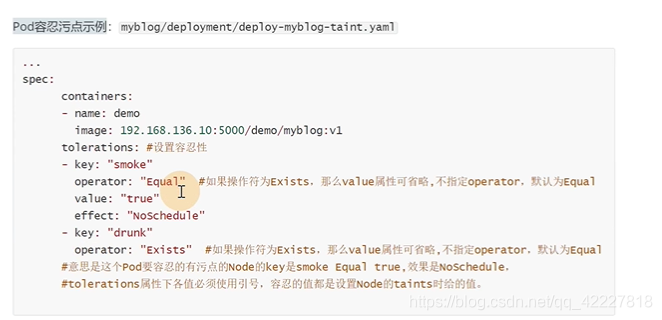

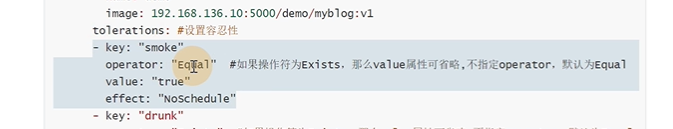

如果匹配到抽烟的污点，就不调度

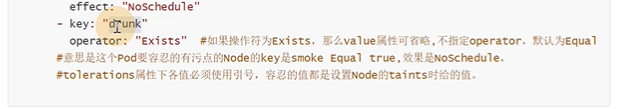

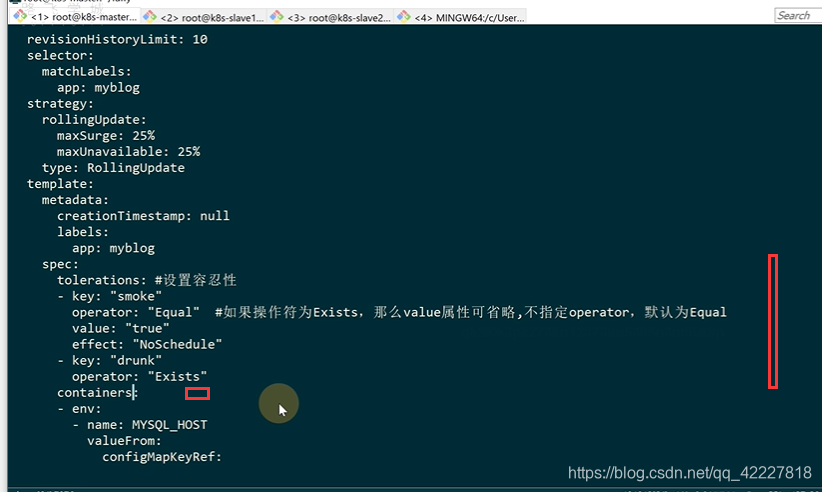

esists存在drunk这污点，就包容了

在这里插入图片描述

在这里插入图片描述 新启动了一个

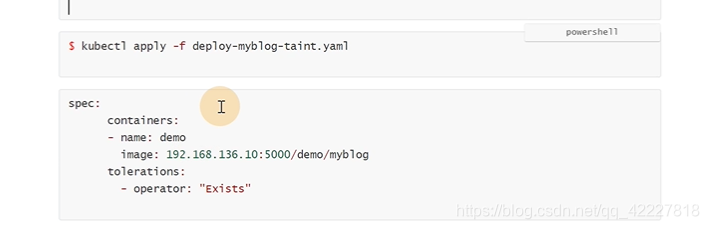

但是不想要上面知道具体的污点，就可以设置什么污点都可以接受

第3章 CNI网络的实现原理

3.1 CNI介绍及网络选型

集群内部是通过 pod ip通信的
在这里插入图片描述

kubeadm安装集群之后，需要安装cni，节点的状态才会ready

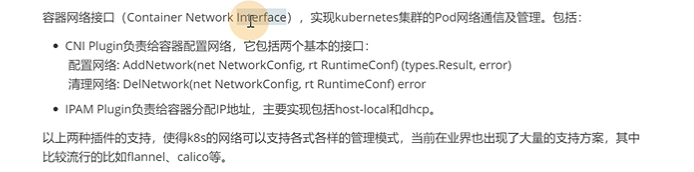

CNI其实是一个接口，有很多实现，不管哪种实现方式，都是去实现pod网络通信，CNI插件，去帮助容器配置网络。
还有一个删除，对应pod的删除
还有IPAM插件，网络地址管理，负责给容器分配ip地址。
现在用的比较多的flannel（范围比较款南宋，K8S集群的3层网络可达，就可以用flannel）和calico
在这里插入图片描述

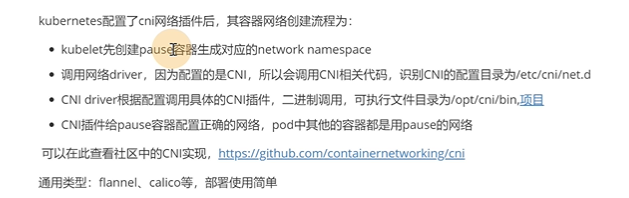

kubelet每次启动pod都会启动一个pause的基础设施相关容器，pause容器去生成network namespace。

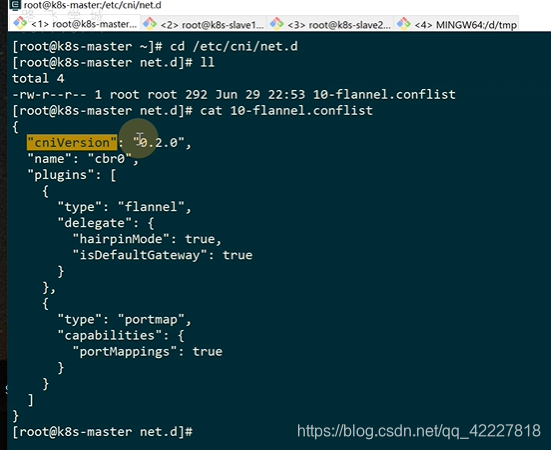

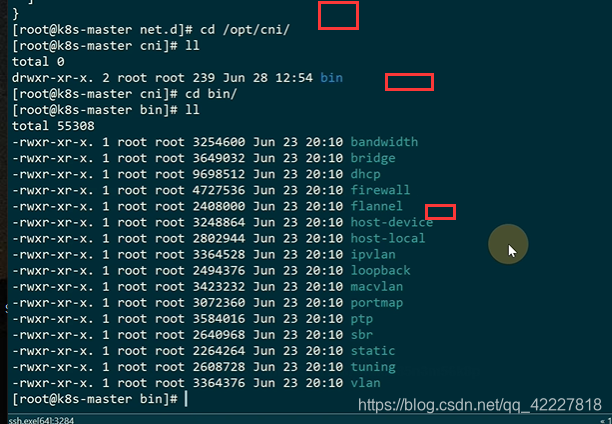

调用cni driver，执行文件目录是/opt/cni/bin

这边插件实现是用flannel

在这里插入图片描述
调用具体的cni插件也就是flannel，

在这里插入图片描述

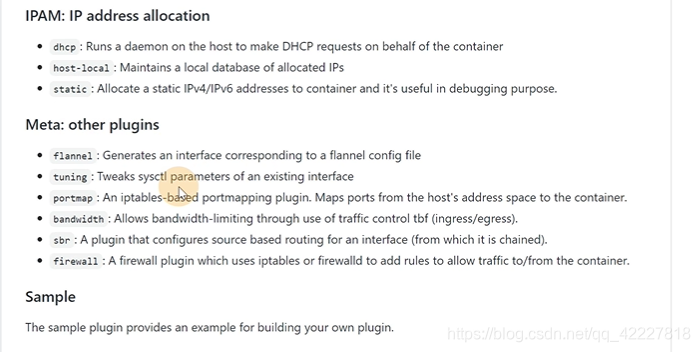

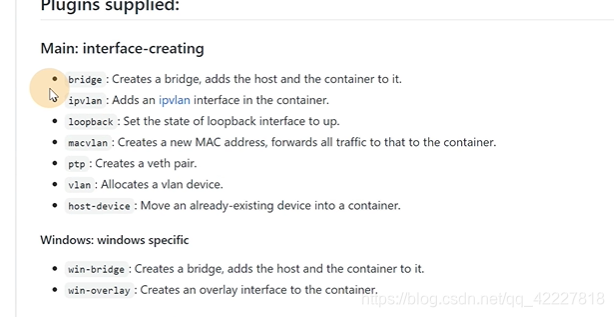

这些其实就是和K8S网络相关的一些插件，这些都是不同的cni的实现，kubelet会去调用

调用cni插件后，会给容器配置正确的网络，pod网络空间就一个pause，其他的业务容器，init初始化容器都是会去调用join，不会去创建新的网络空间

在这里插入图片描述

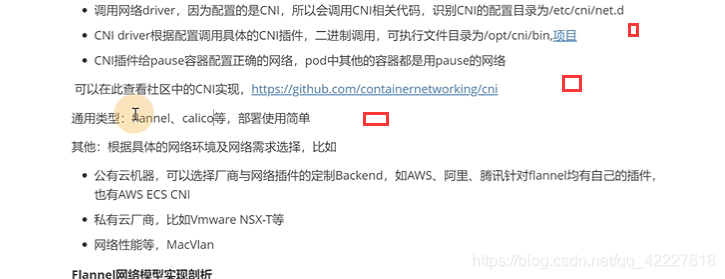

cni的一个仓库

在这里插入图片描述

3.2 vxlan介绍及点对点通信的实现

flannel的网络实现，是如何去实现跨节点网络通信

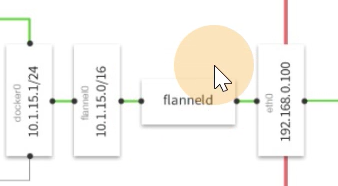

udp涉及到一个用户态和内核态流量的切换，效率低

在这里插入图片描述
type是vxlan

在这里插入图片描述

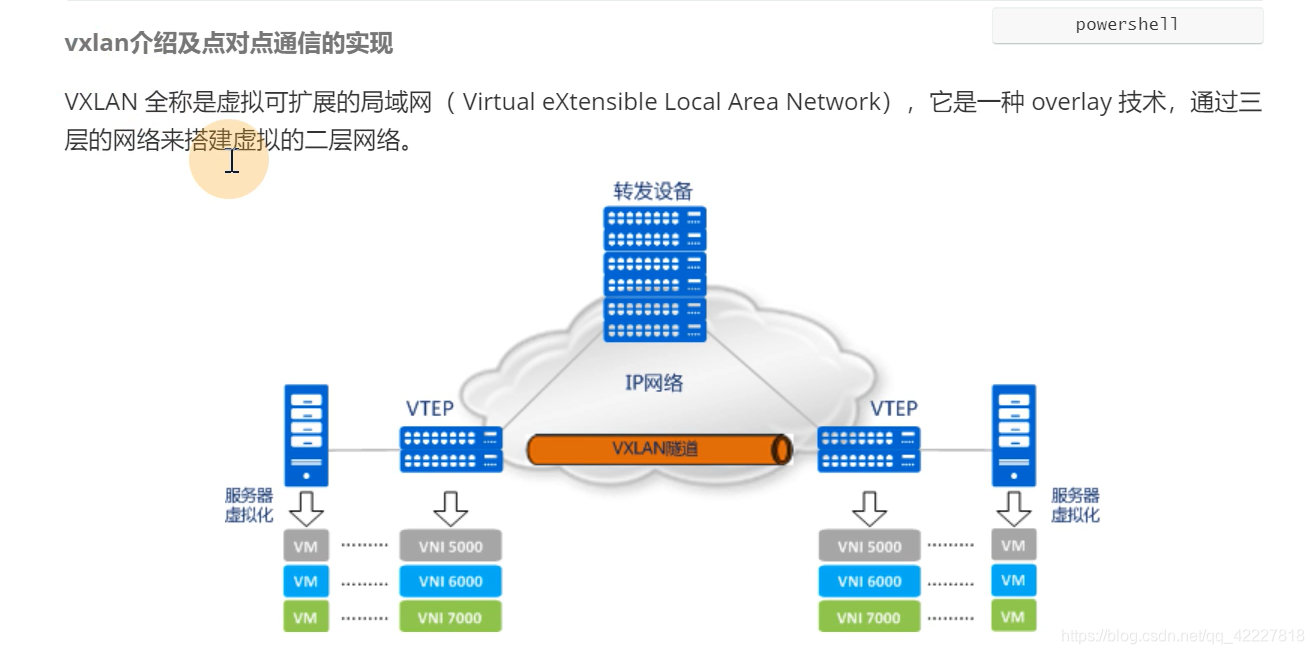

vxlan是虚拟的可扩展的局域网，通过三层的网络来搭建虚拟的二层网络。

没有vxlan技术，之前是这么访问的

在这里插入图片描述

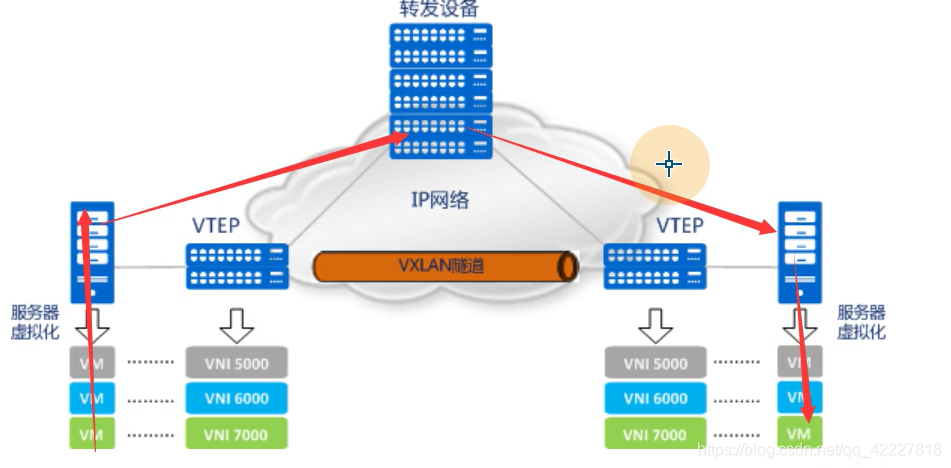

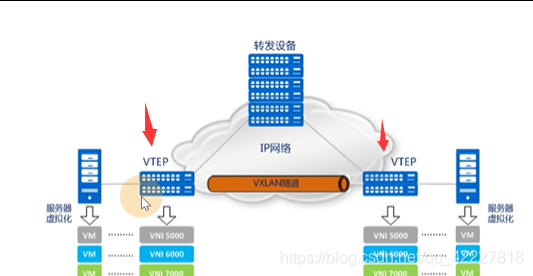

有了vxlan，流量是连接到vtep设备上去，再去走ip网络，再到vtep设备，再转到具体服务器，有一个vxlan隧道，让原来基于ip访问的虚拟机，可以通过隧道去实现一个二层通信

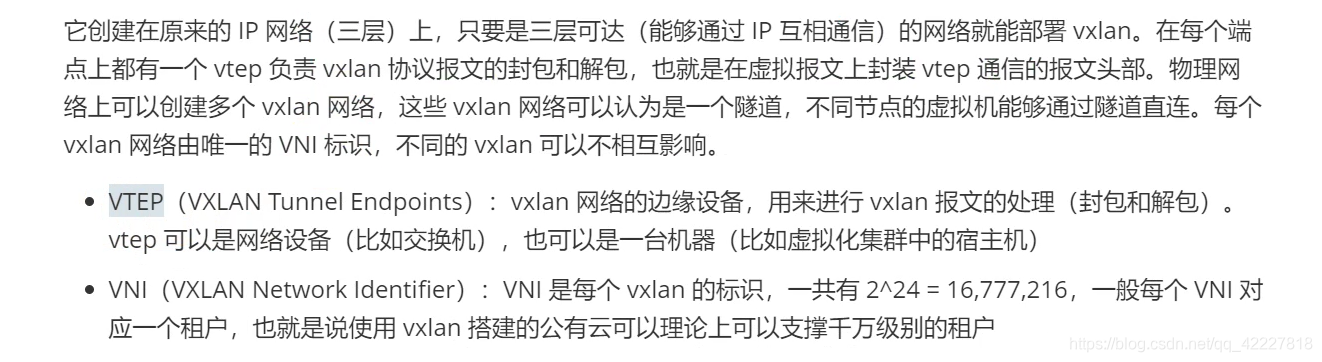

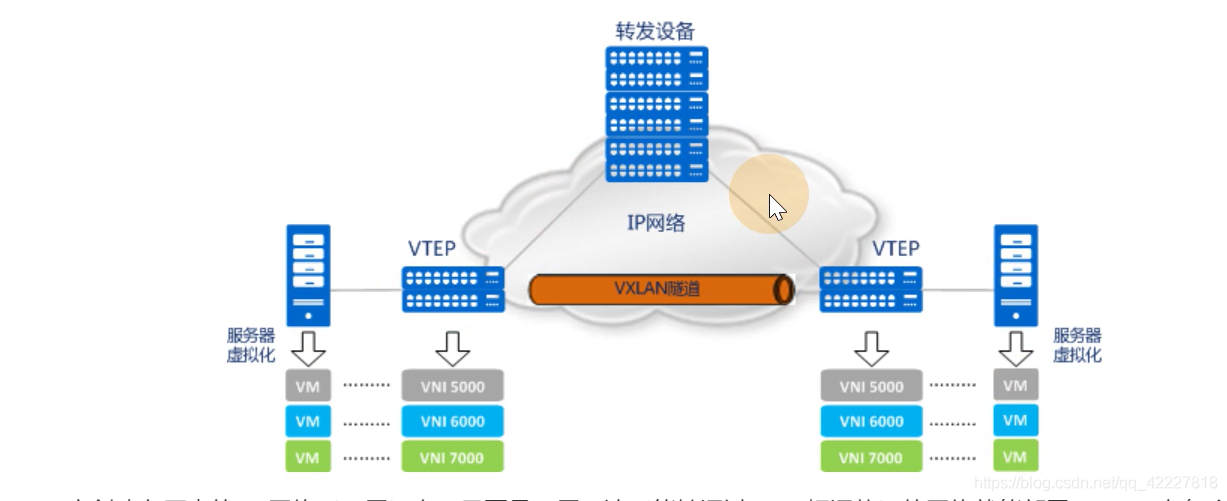

vxlan核心的概念，vtep vxlan的隧道端点，用来处理vxlan的报文处理，vtep可以是网络设备也可以是交换机。

在这里插入图片描述

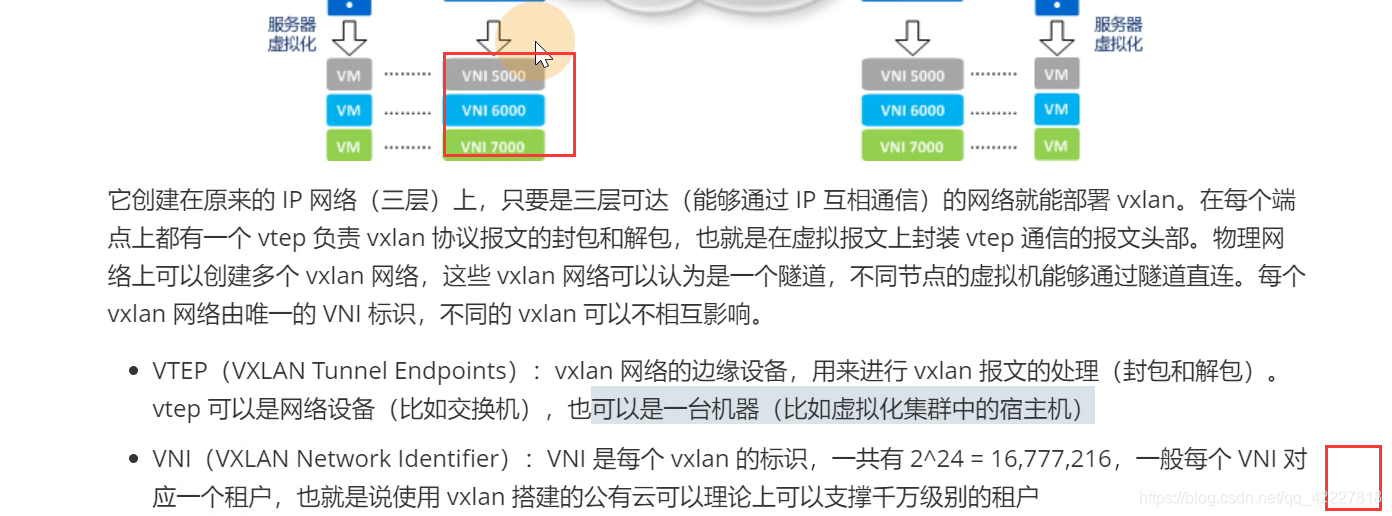

vni可以理解为vxlan的id，每一个vni的号都可以对应一个租户，公有云现在抛弃vlan，vlan的限制只能有12位，vxlan有2的24次方，vxlan可以支持千万级的用户

在这里插入图片描述
vxlan网络由唯一的vni标识，不同调度vxlan是不相互影响的

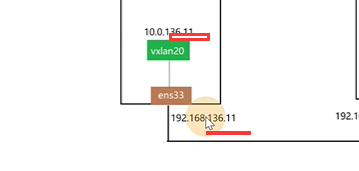

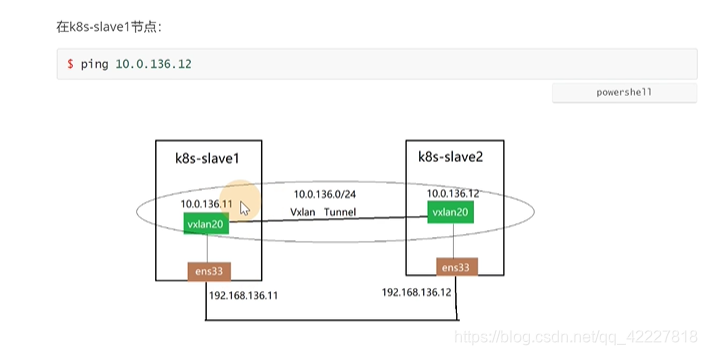

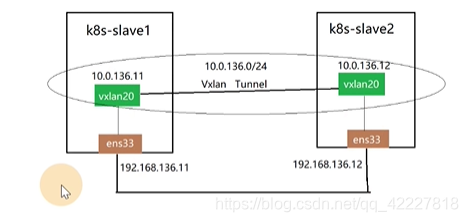

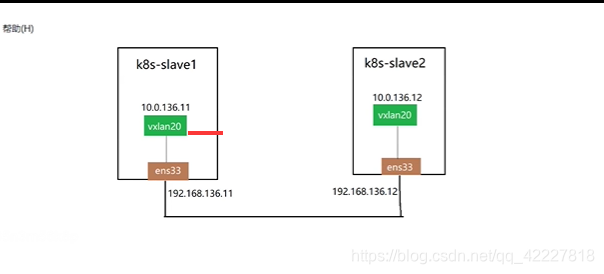

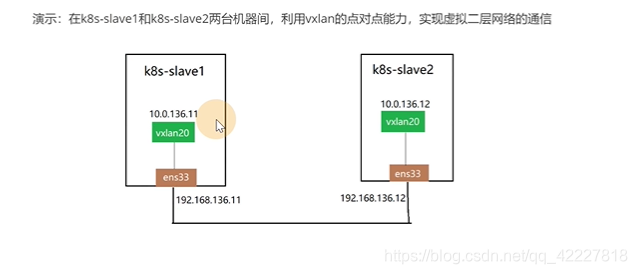

slave1和slave2物理网卡分别是11和12，现在要把slave1利用vxlan技术当作一个vtep设备，这两个中间建立隧道
在这里插入图片描述
后两位一致其实就是为了方便找到宿主机

在这里插入图片描述
那么vxlan是如何实现的

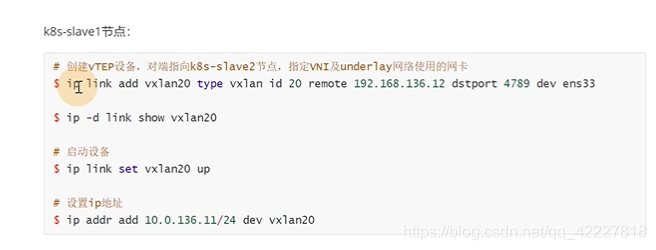

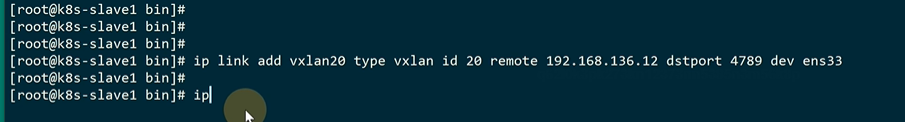

创建vtep设备，type 是vxlan是内核支持的
id 20 就是vni的id号是20
remote 因为是点对点的，可以在vtep的设备上告诉端点的另一端，所以remote的地址一定是slave2的地址
dstport监听端口是4789，默认端口，为了抓包分析更方便点
dev物理设备 ens33
在这里插入图片描述

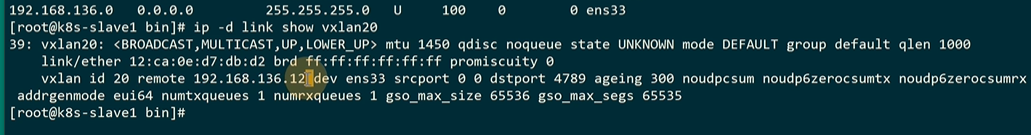

在这里插入图片描述

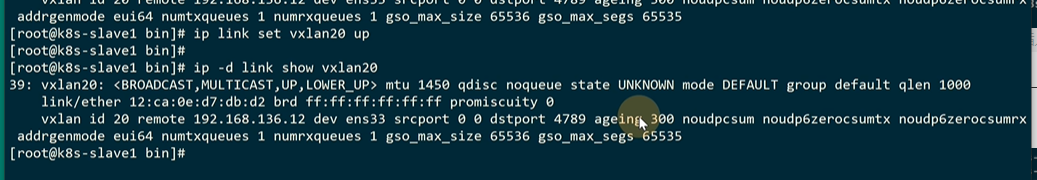

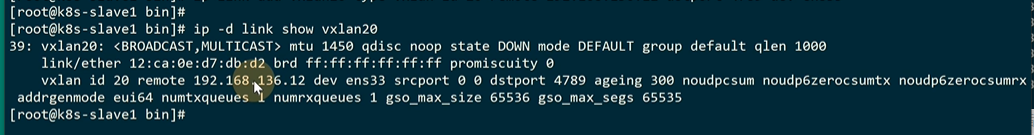

已经有一个vxlan20的设备

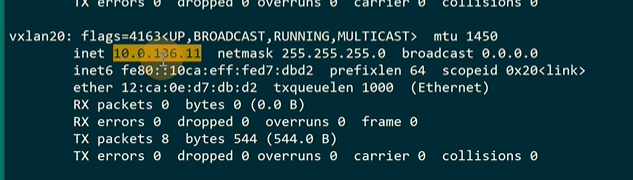

加上IP

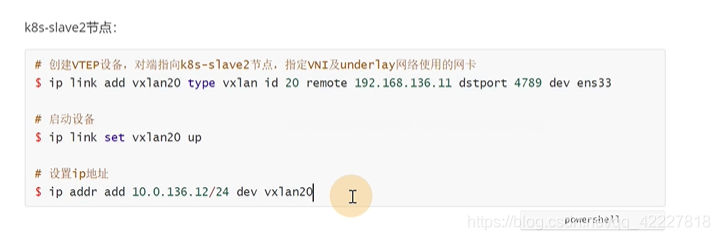

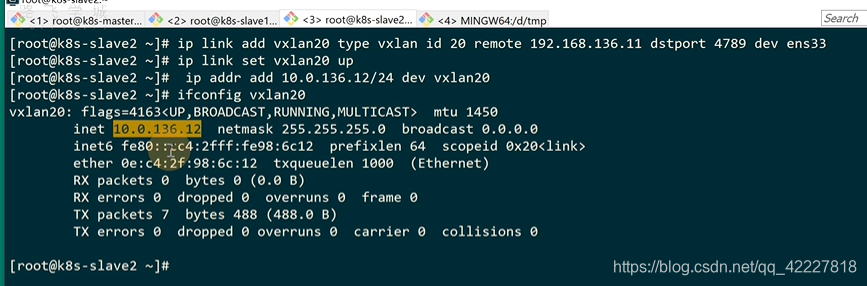

同样在slave2做同样的操作

在这里插入图片描述

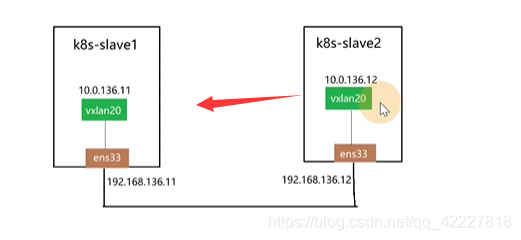

slave2节点应该指向slave1

在这里插入图片描述

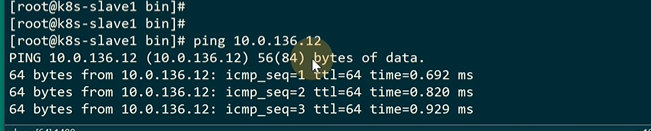

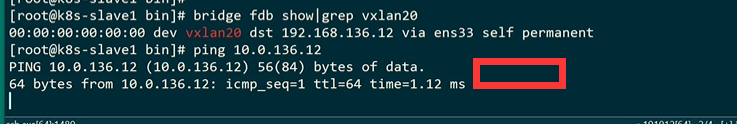

能ping通

现在给slave1和2分别设置了端点，他们两个就可以直接通信了

等于这两个机器中间实现了一个vxlan的tunnel，也就是在外层的ip网络之上，创建了一个2层的网络，因为都是136端的属于一个2层的网络，可以实现跨机房的通信，所以说是实现了大2层的网络
在这里插入图片描述

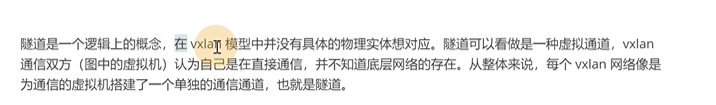

vxlan的双方都是认为是在直接通信

3.3 tcpdump分析vxlan数据包

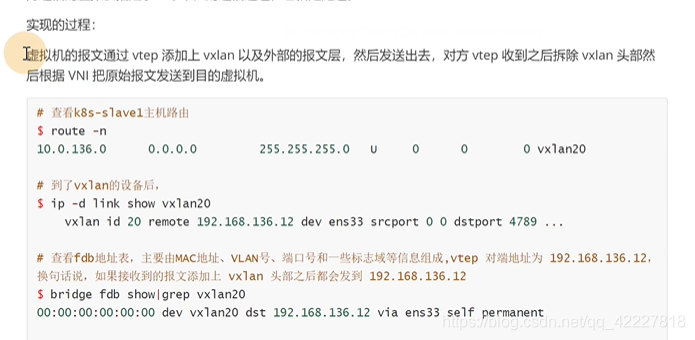

虚拟机的报文通过vtep设备转发，会进行一个封装，封装以后发送到另一端，会在对方的vtep拆除这个头，然后根据vni转发到具体机器上
在这里插入图片描述
因为没有物理联通，肯定还是依赖物理的三层通信

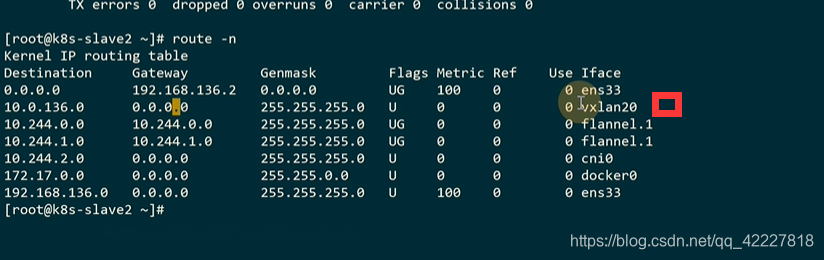

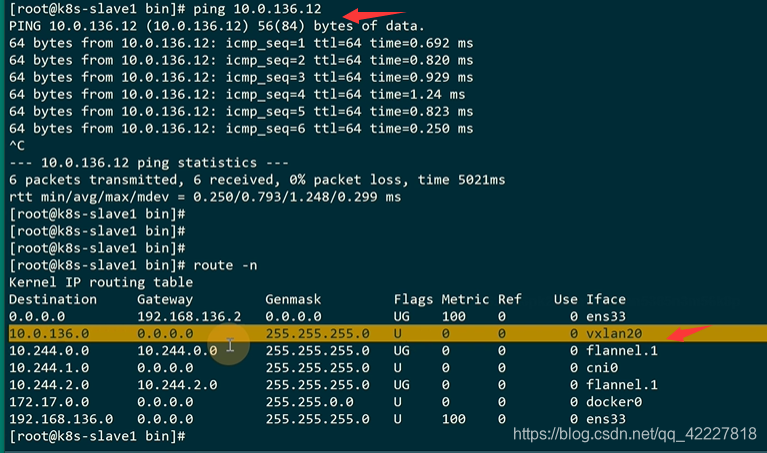

可以查看路由表，用这个vtep设备vxlan20去转发

这里其实知道对端的地址

slave2上也有路由表

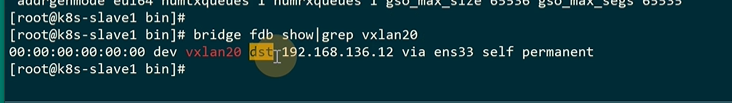

只要流量过来就添加报文转发到192.168.136.12这个机器上

在这里插入图片描述

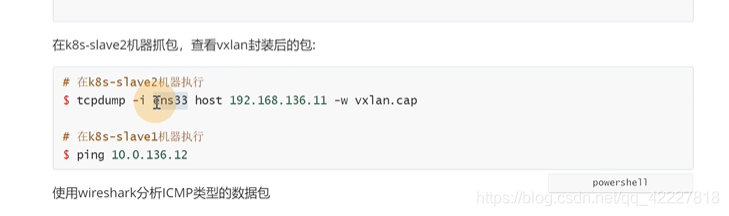

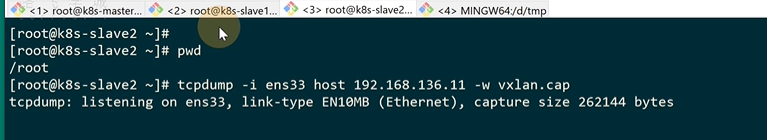

抓取ens33物理网卡的包,host 192.168.136.11源地址机器，-w 保存

在slave1上去ping

在这里插入图片描述

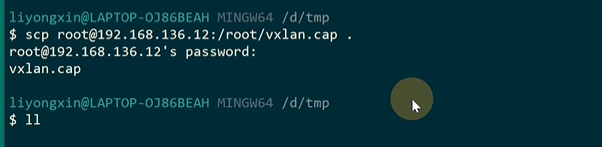

拷贝到宿主机上去分析

在这里插入图片描述

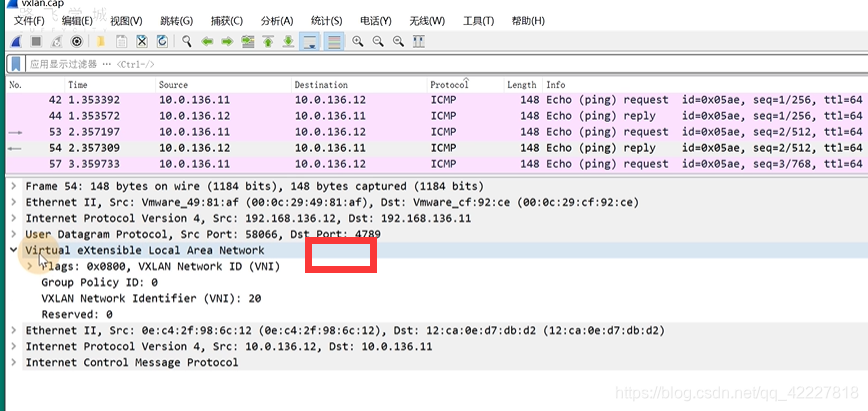

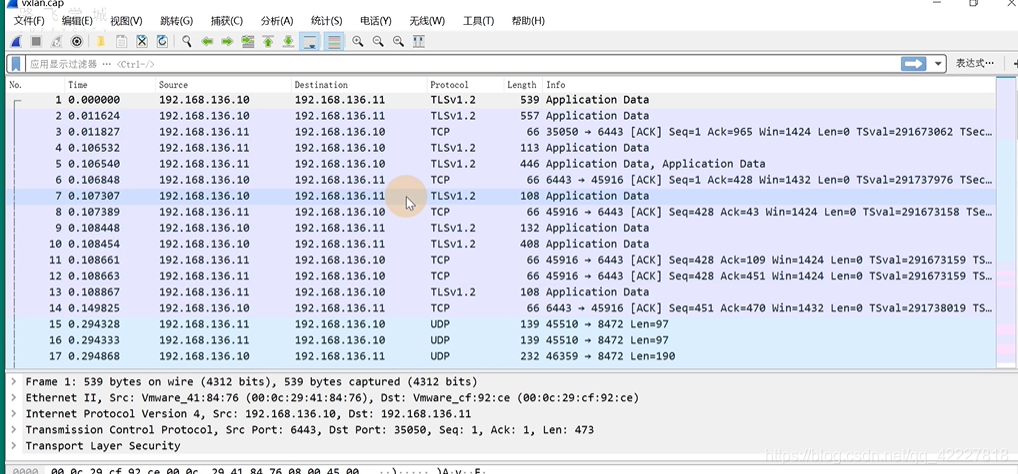

用wireshark分析一下

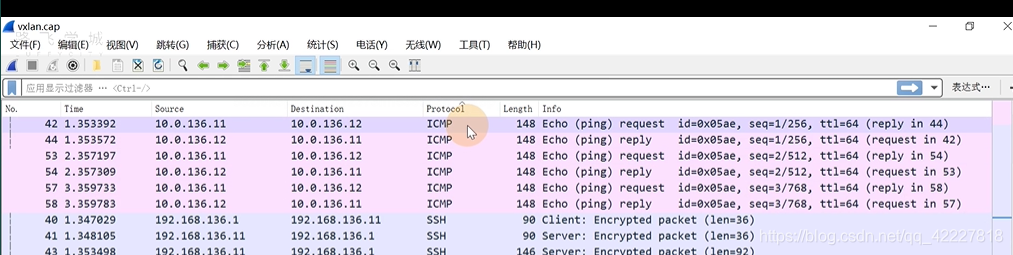

查看下icmp相关的

这个协议就是vxlan的协议，vni是20

在这里插入图片描述

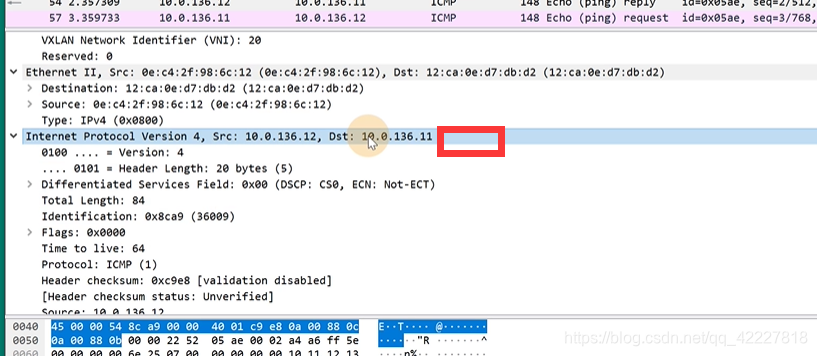

在vxlan之上有原文的报头

在这里插入图片描述

3.4 手动实现跨主机容器网络通信（上）

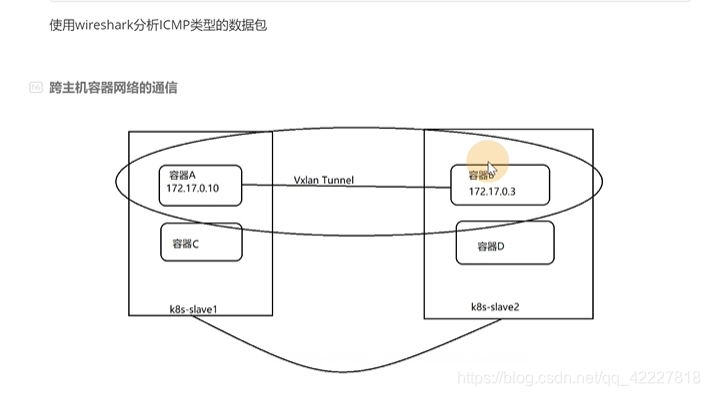

想要实现容器A和容器B这样的通信如何去做，vxlan是打造一个tunnel，tunnel两端是去通信的两个设备
在这里插入图片描述
但是容器有很多，不可能每两个都去搭建一个tunnel，如果想要172.0.2和0.3这两个容器通信该如何去做

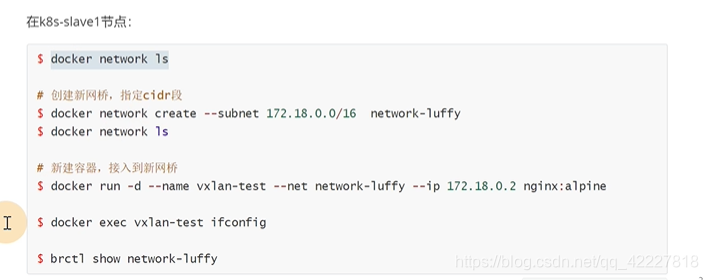

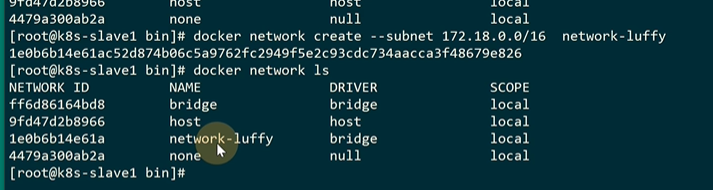

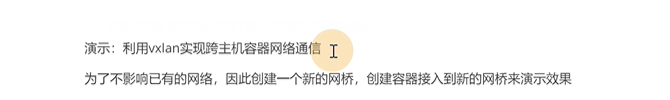

默认的docker网桥其实是用的172.17.为了避免影响到以前的pod，新建一个网桥172.18段

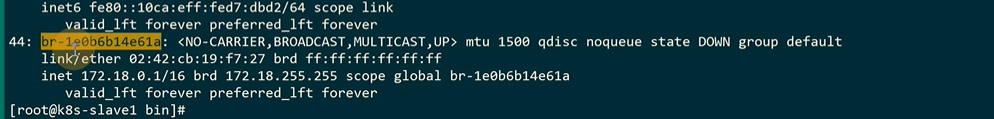

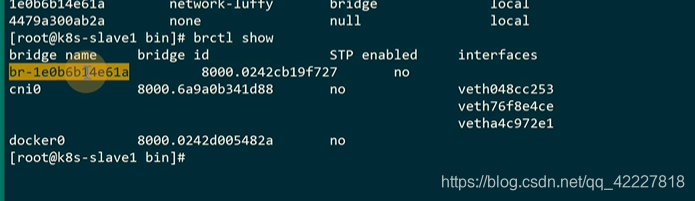

br其实是新建出来的
在这里插入图片描述

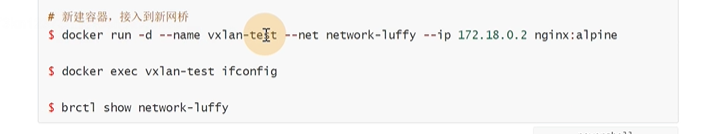

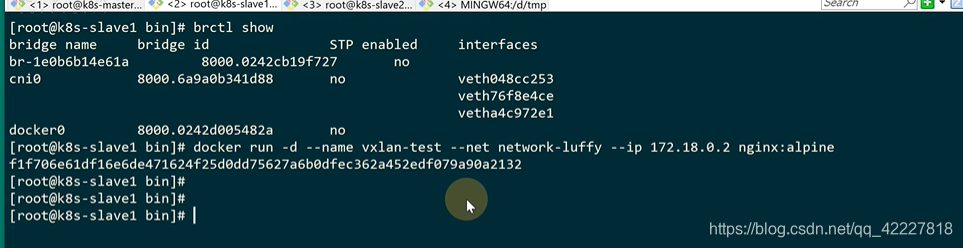

可以通过–net 来指定容器使用的网络是哪个

在这里插入图片描述

目前接了一个容器了，每建立一个容器就会建立一个虚拟网卡，插到宿主机上

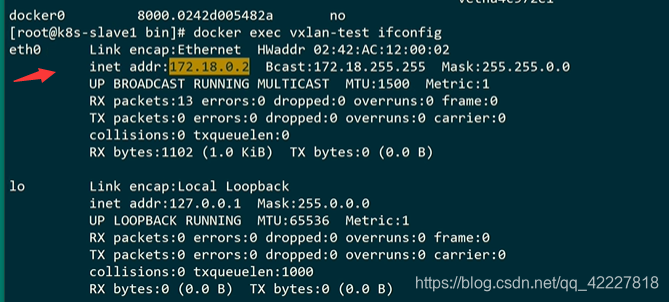

查看容器的ip地址

在这里插入图片描述

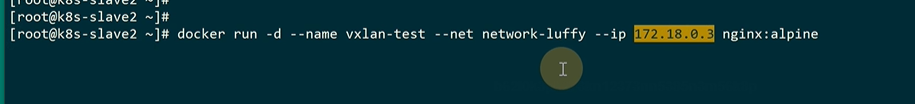

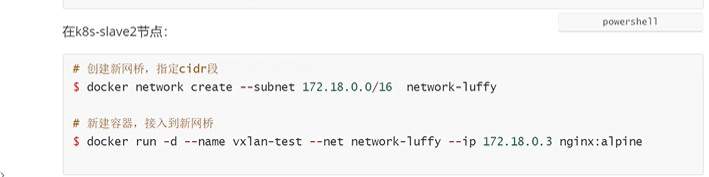

在slave2节点也一样
在这里插入图片描述

现在是不通的，等于在两台宿主机上新创建了一个网桥，docker网络，在这个桥上接了一个网卡，流量出不去

在这里插入图片描述

3.5 手动实现跨主机容器网络通信（下)

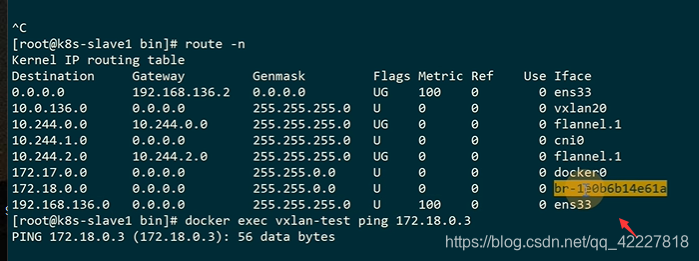

现在ping不通，流量都到了这个网桥里
在这里插入图片描述

在这里插入图片描述

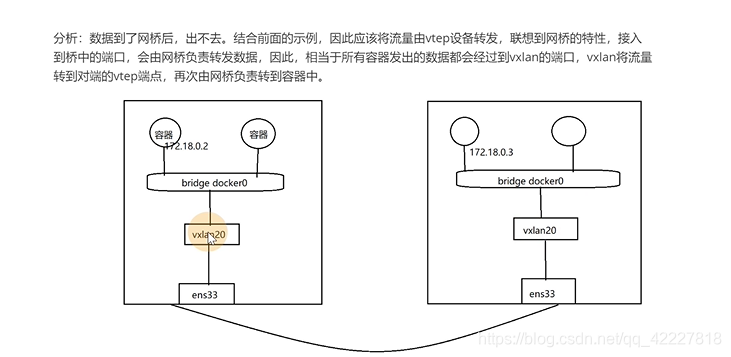

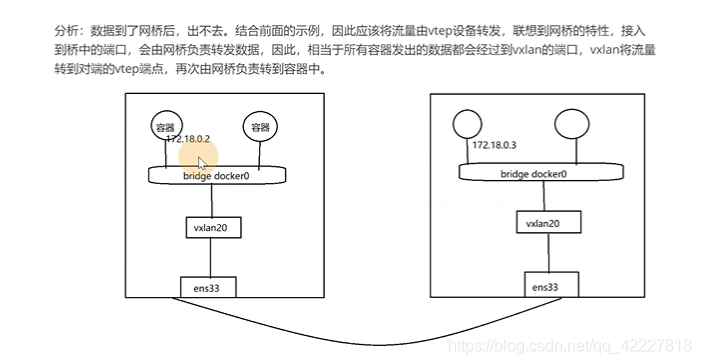

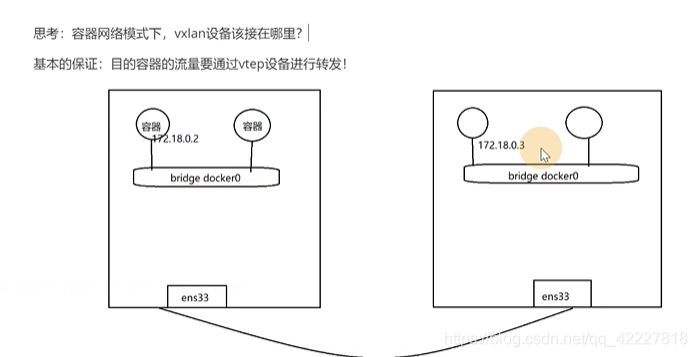

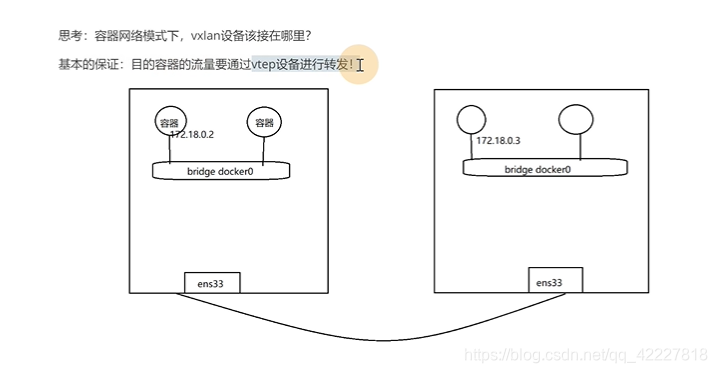

两个宿主机上的容器访问需要经过vte设备转发,vtep设备放在网桥上最合适，因为容器所有的流量都会经过网桥

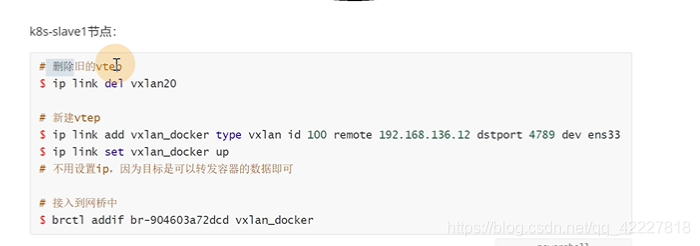

先要删除旧的vtep设备

在这里插入图片描述

一样的remote是对端ip

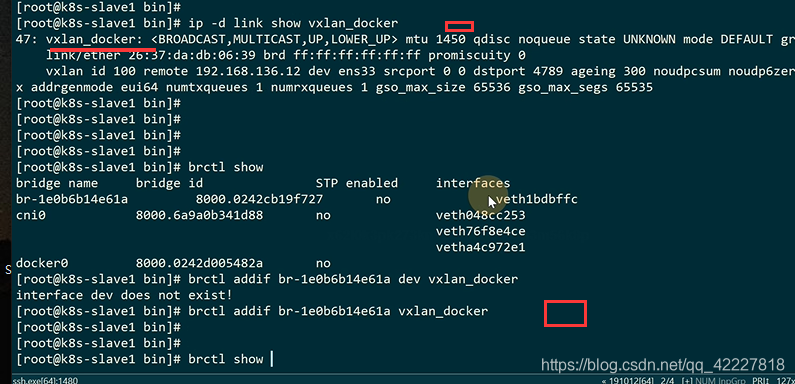

docker网桥接一个vtep设备

在这里插入图片描述

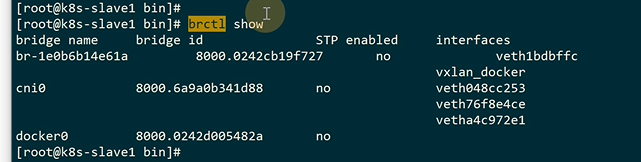

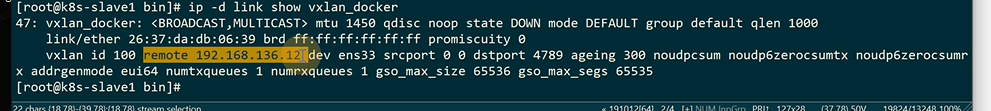

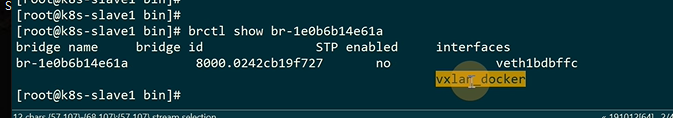

这样就多了一个vtep设备

在这里插入图片描述

在这里插入图片描述

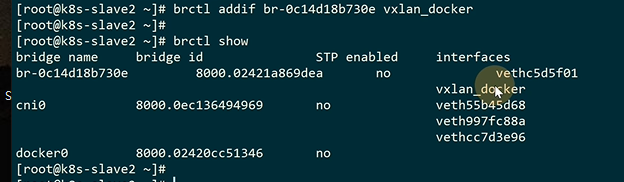

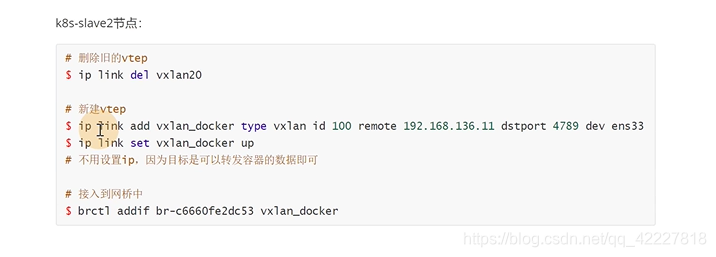

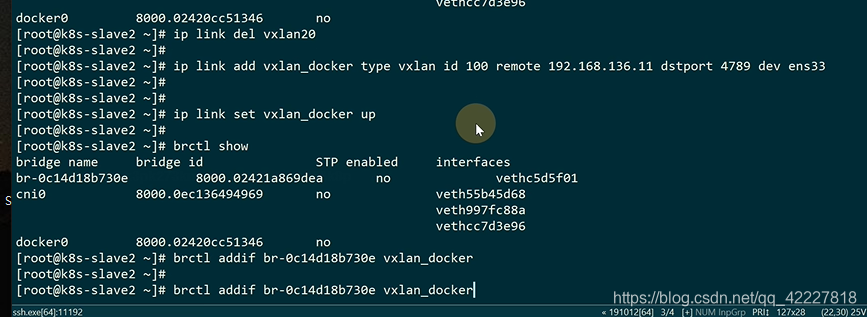

slave2这样也接过来了

在这里插入图片描述

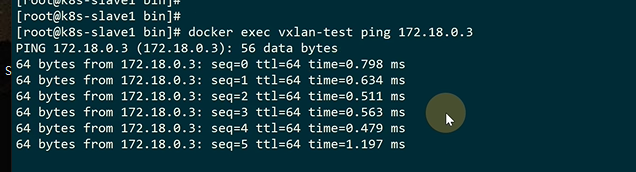

这样旧可以访问了

在这里插入图片描述

3.6 精讲Flannel的vxlan模式实现原理

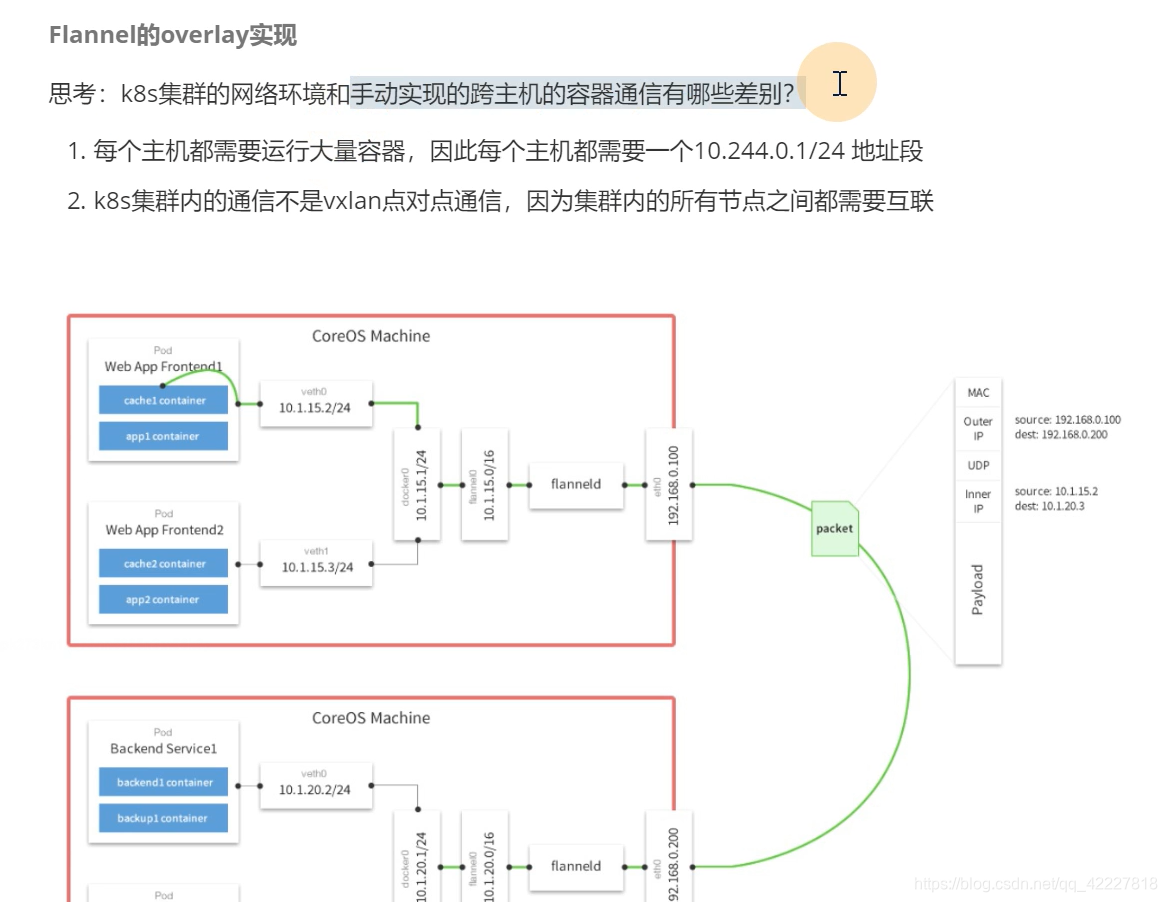

1.K8S每台主机都需要跑大量的容器，每个主机都需要一个10.244.0.1/24的ip段.
2.不用点对点的通信，如何实现节点之间的互联
在这里插入图片描述

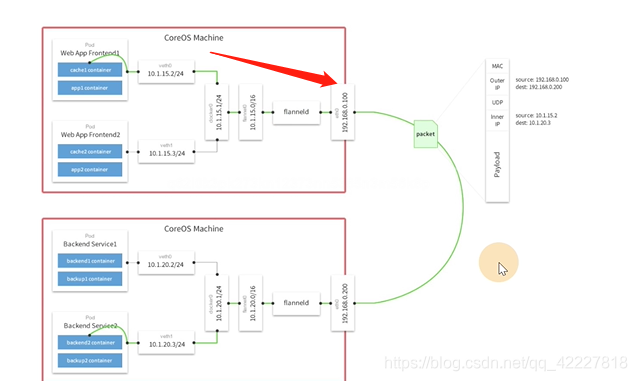

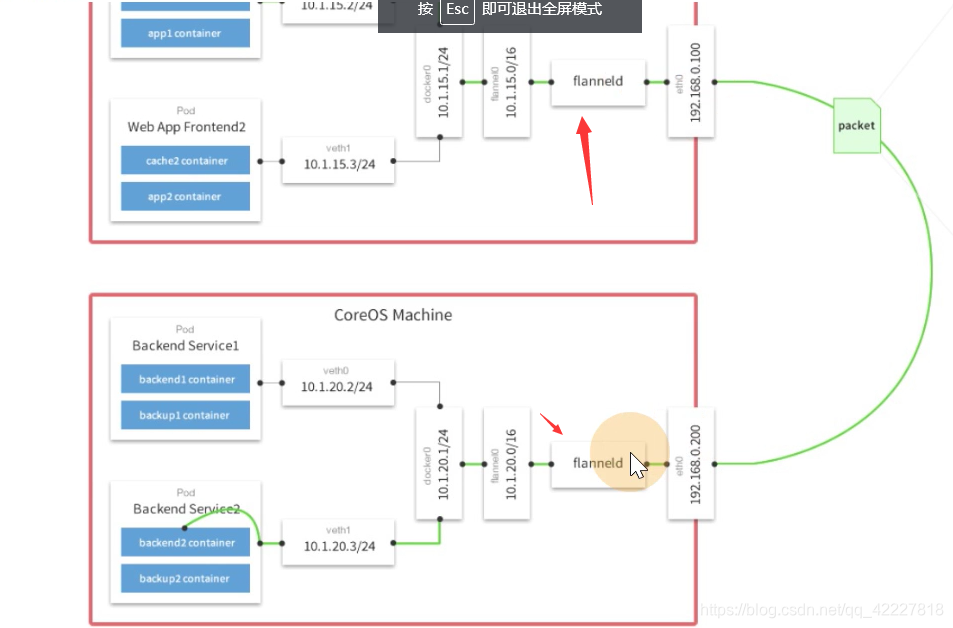

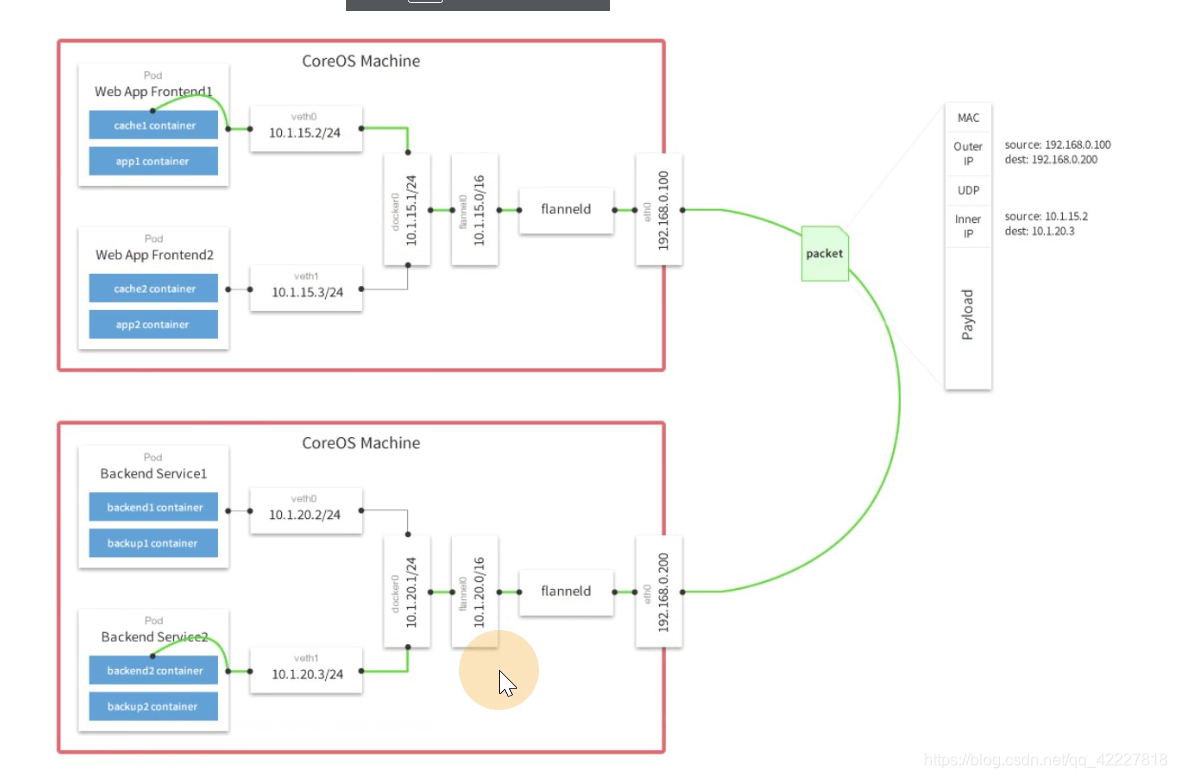

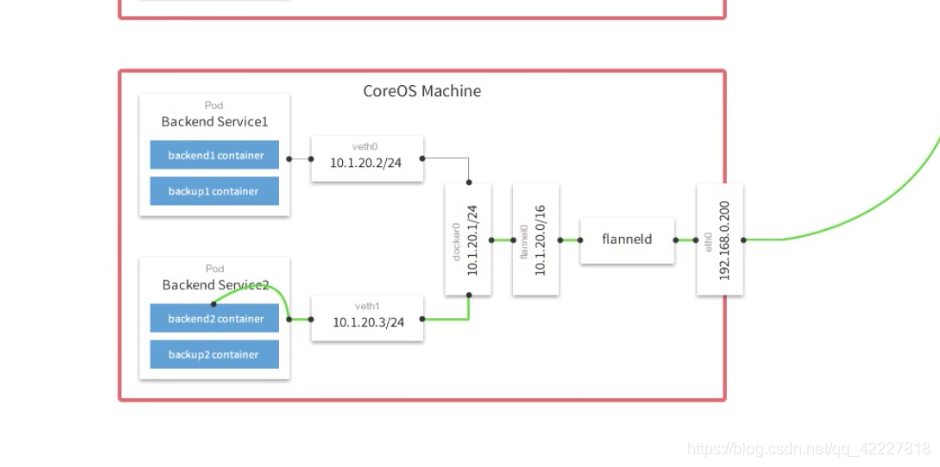

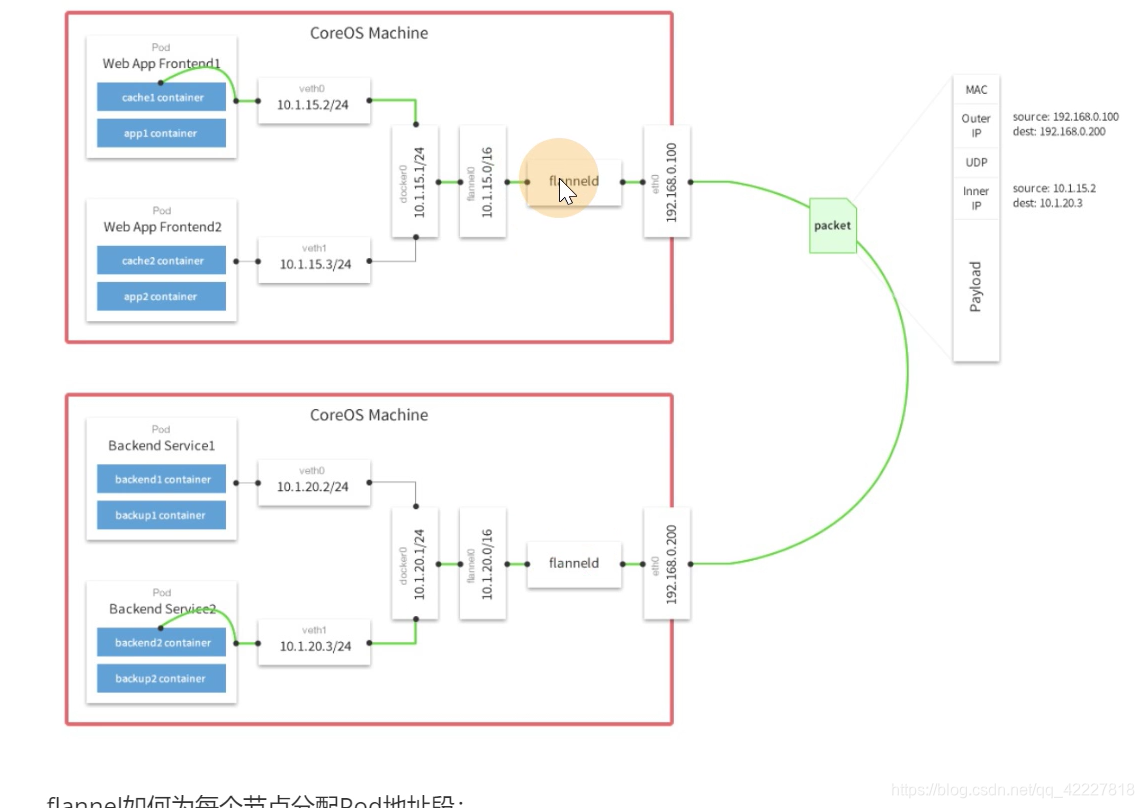

可以不细看下面的图，上面是slave1，下面是slave2，slave1上的pod要去访问slave2

在这里插入图片描述

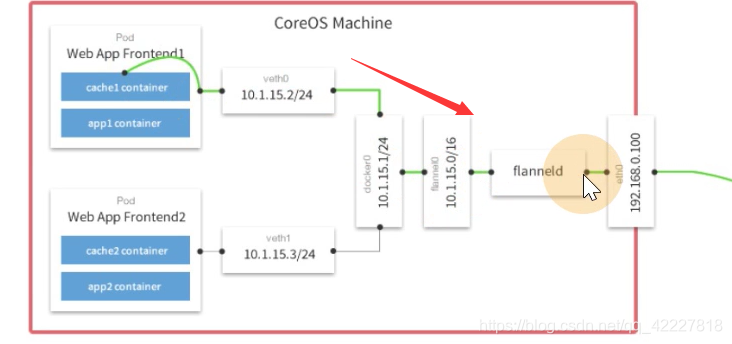

flanneld会启动vtep设备

在这里插入图片描述
也就是发的包都经过flanneld封装

在这里插入图片描述
包到下面slave2再进行解包

在这里插入图片描述

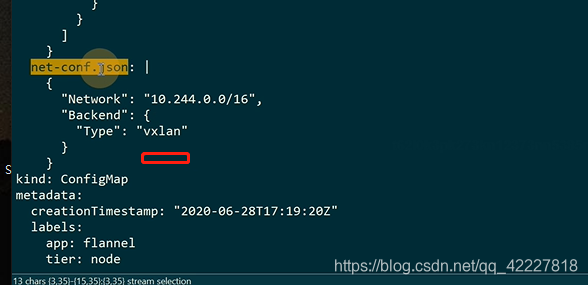

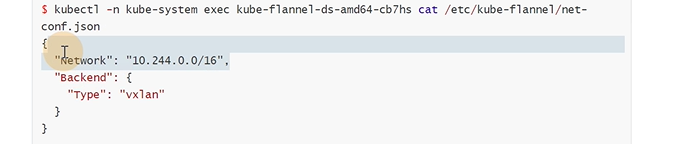

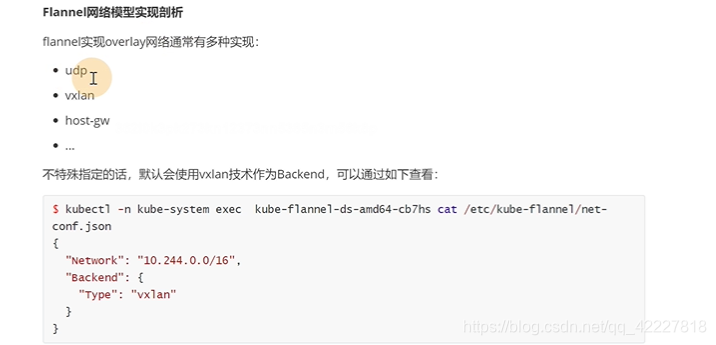

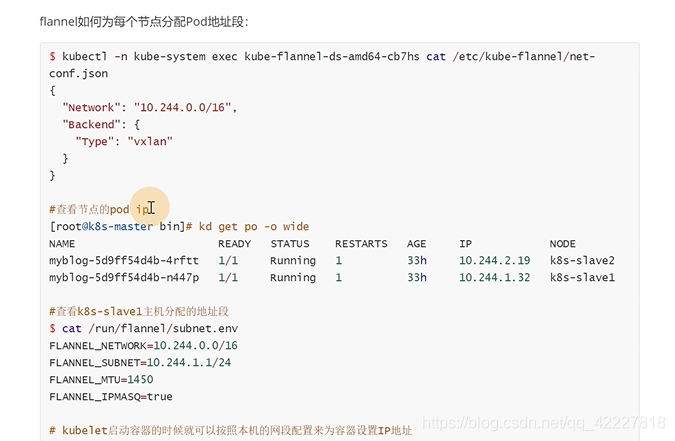

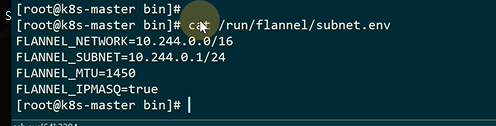

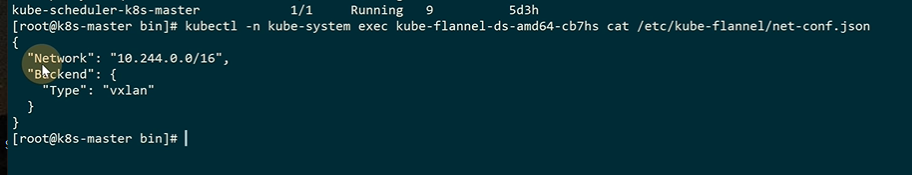

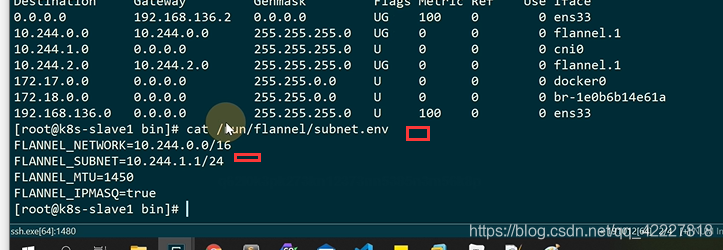

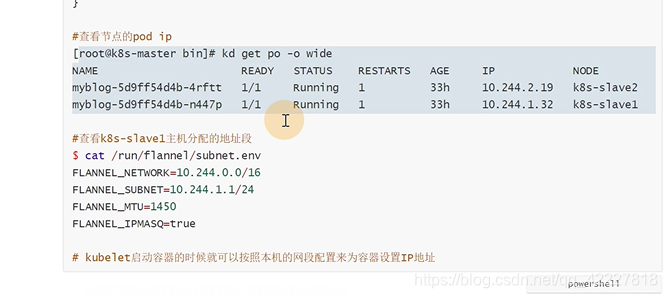

flannel的network是一个大的16位的c类段

在这里插入图片描述

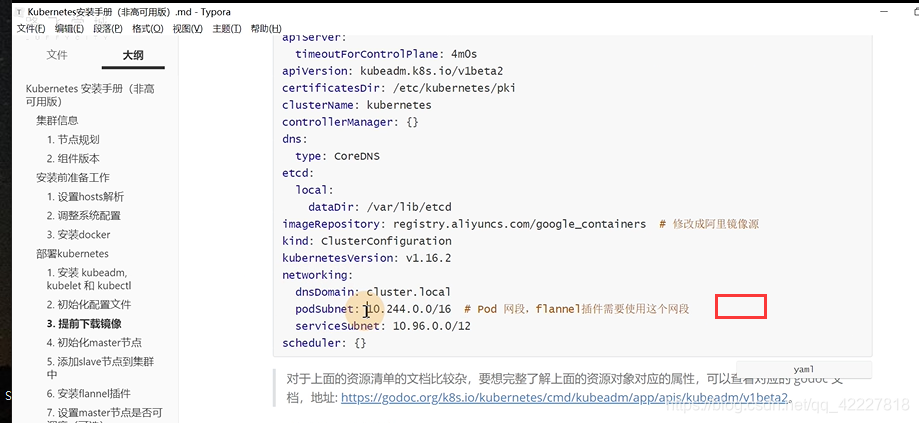

这里其实就是设置pod虚拟ip的大网段

slave1分配的pod ip是10.244.1段的，slave2分配到10.244.2段的

flannel挂了，这个文件就丢失了，master的节点对应10.244.0这个大段
在这里插入图片描述
slave1是10.244.1这个大段

每加入一个节点就会按照这个策略去分

在这里插入图片描述

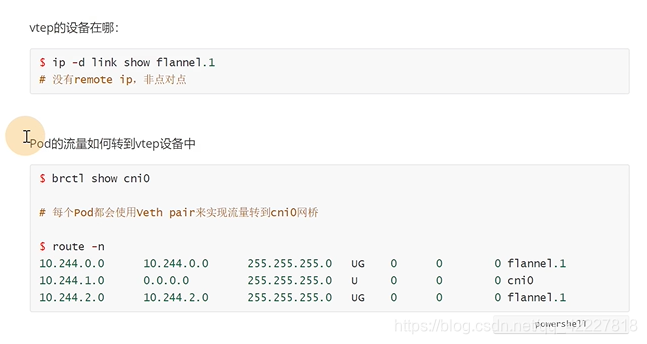

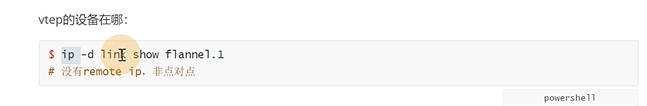

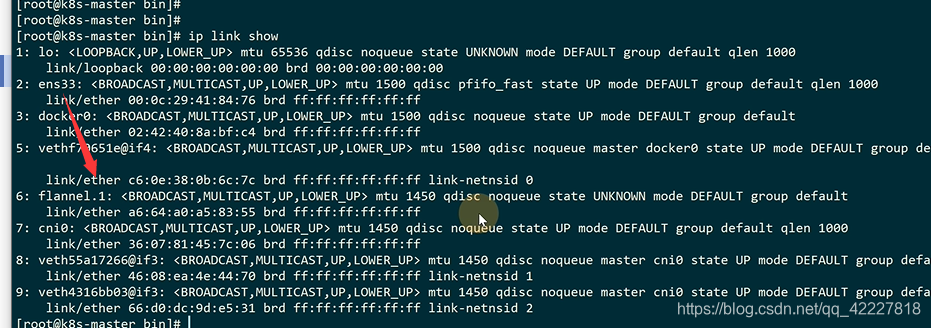

flannel创建的vtep设备在这里

在这里插入图片描述
这个.1其实就是vni的id，只不过从1 开始，所有的节点都有一个.1的vni设备

flannel就去充当这vtep设备

在这里插入图片描述

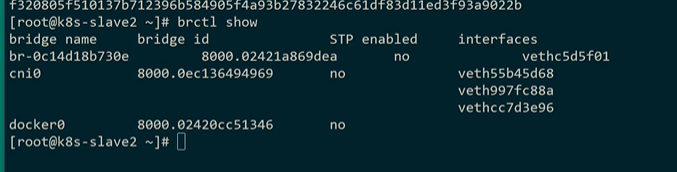

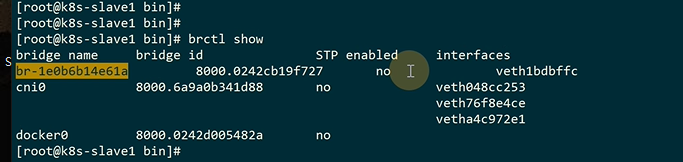

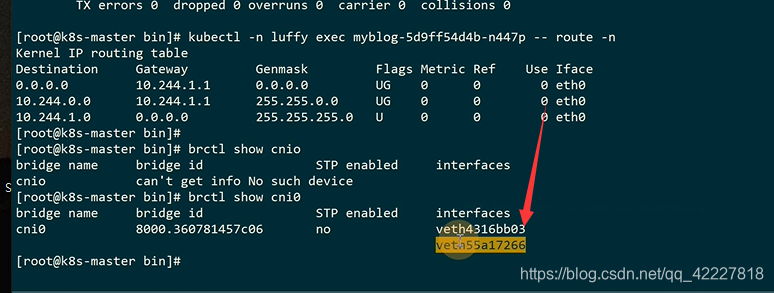

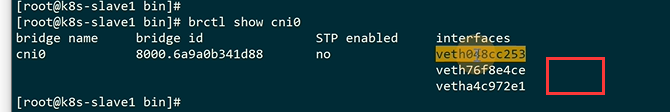

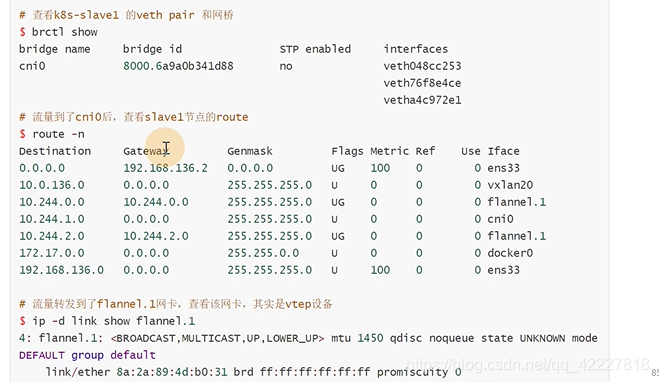

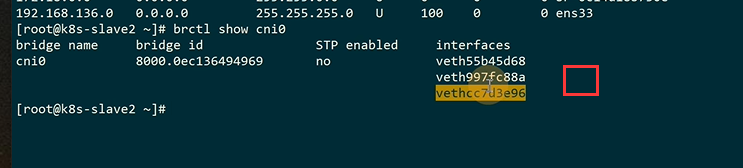

查看网桥，cni的网桥，是cni的实现去创建的

网桥的主要作用其实就是把pod的流量，pod是在一个独立的namespace里，为了是把pod的流量转到网桥上，网桥是在宿主机的空间里，进一步才有可能把流量通过flanneld发送出去
在这里插入图片描述
cni网桥已经接了三个设备，这个就是为pod接的设备，因为这个机器上有三个pod已经接入到cni网桥上,以pod为单位，是因为每一个pod内部都共享了一个网络名称空间，就是基础设施pause这容器

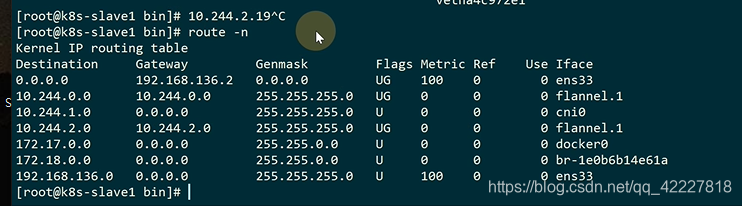

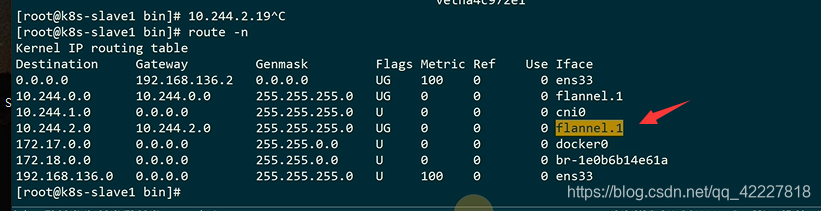

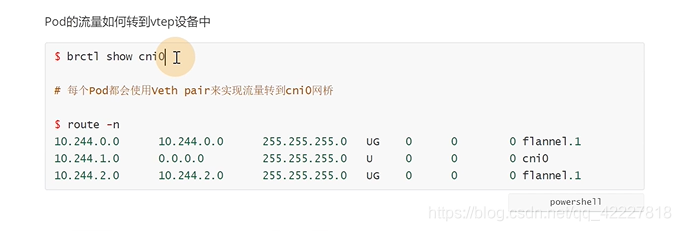

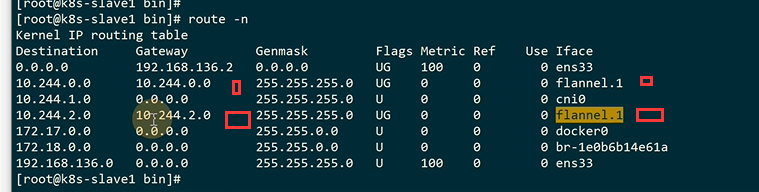

这个就是vtep设备，到10.244.0和10.244.2都会走这个设备，10.244.1就没必要，因为是在本机，所以除了这个段以外的，通过路由规则
在这里插入图片描述

目的就是把pod的流量通过vtep设备转发出去
在这里插入图片描述
先去建立一个网桥，然后把pod流量通过veth pair转发到网桥上，之后就可以通过具体路由规则来转发

在这里插入图片描述

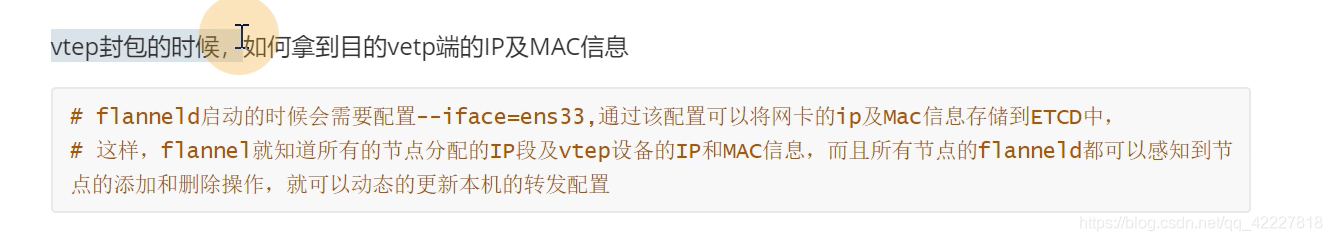

K8S里etcd就是存储数据的，flannel是可以把集中化存储到etcd里去，每个节点都启动flannel，就把数据汇报给etcd

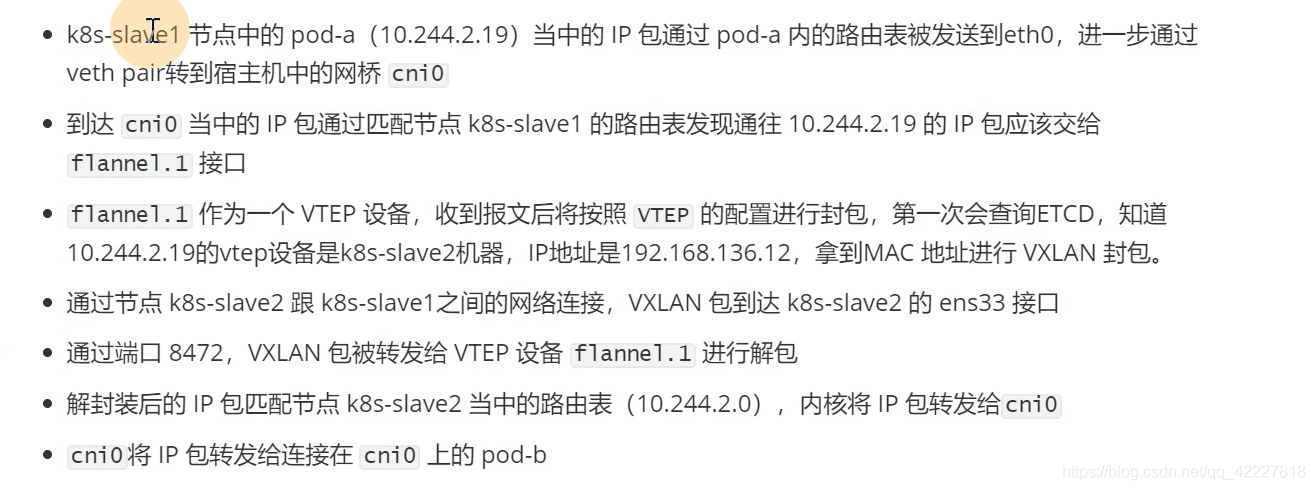

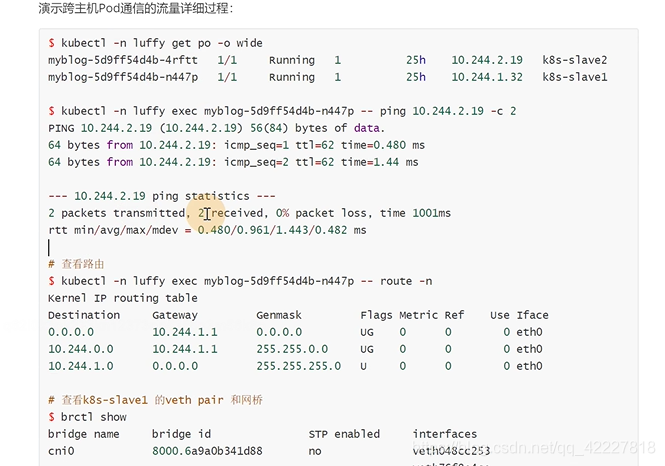

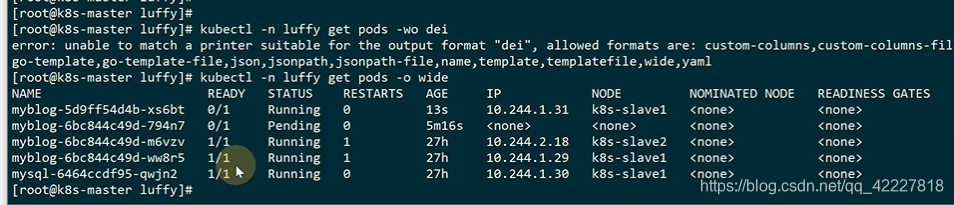

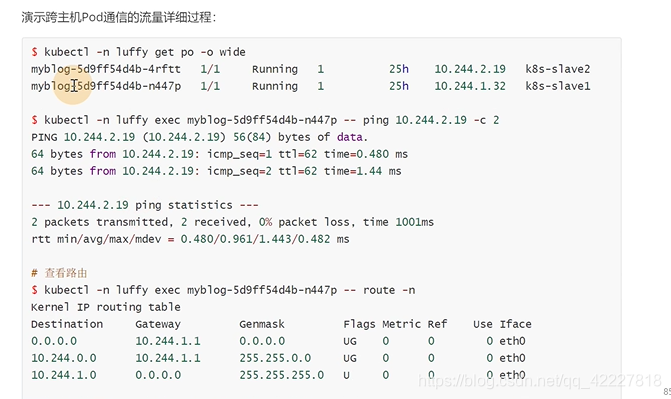

现在要实现跨主机的pod通信

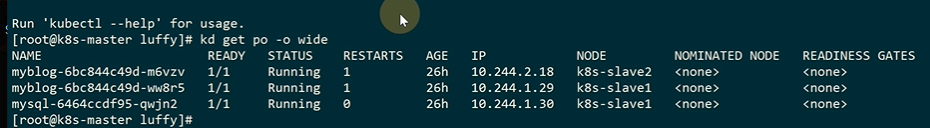

10.244.1段ping10.244.2.段

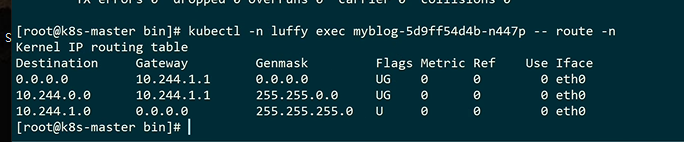

查看路由，10.244.2段肯定要先匹配路由表才能转发出去
在这里插入图片描述
容器里的虚拟网卡应该是插在cni网桥上的，所以它会把流量转发到cni网桥上

这样流量到了宿主机的网络名称空间里

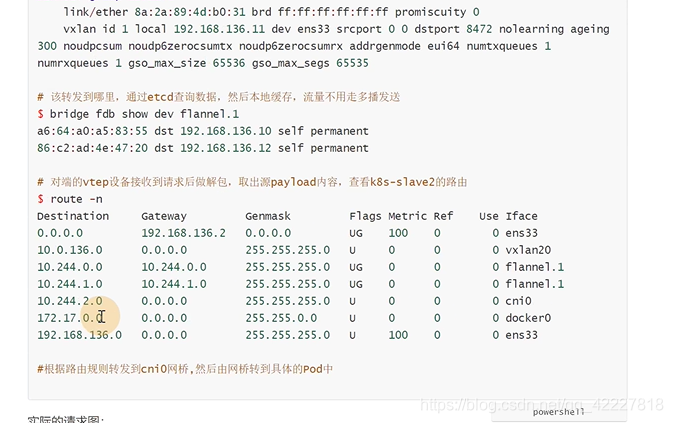

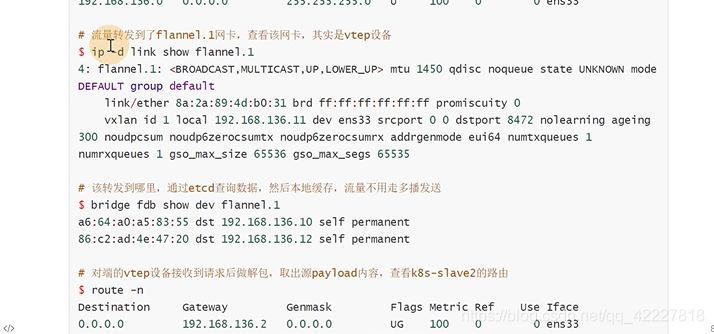

转发到哪里，地址可以查etcd

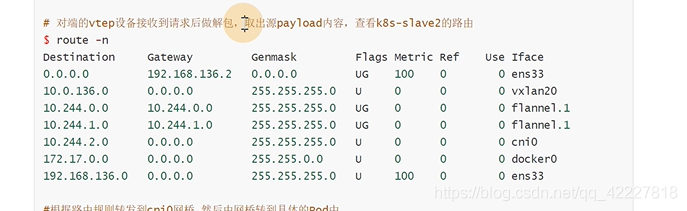

转到目标宿主机，经过vtep设备解包

匹配到宿主机的网桥上进行转发
在这里插入图片描述
它再去转发流量

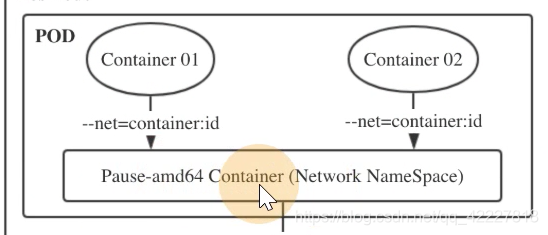

pod里的多个容器，都是使用同一个网络名称空间

起了一个pause容器,这个容器就是创建网络名称空间，里面的容器都join进来

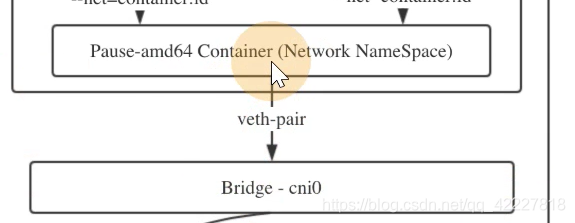

pod的名称空间和宿主机的cni网桥建立关系，pod的流量都会到网桥上
在这里插入图片描述

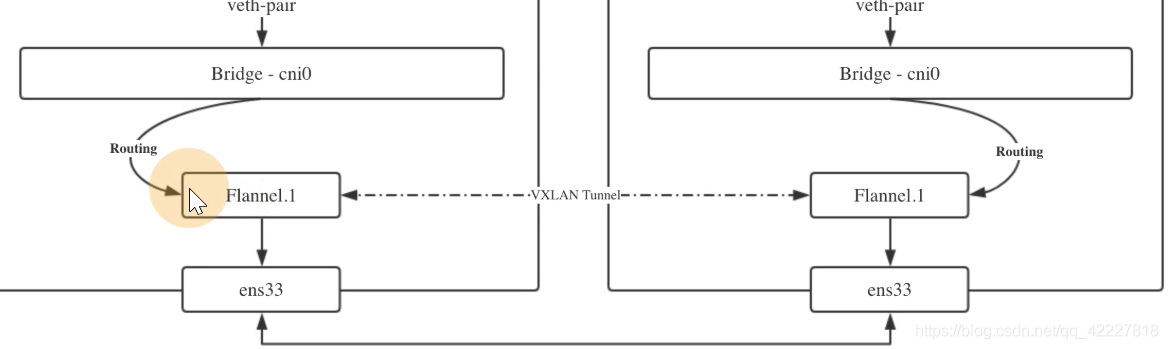

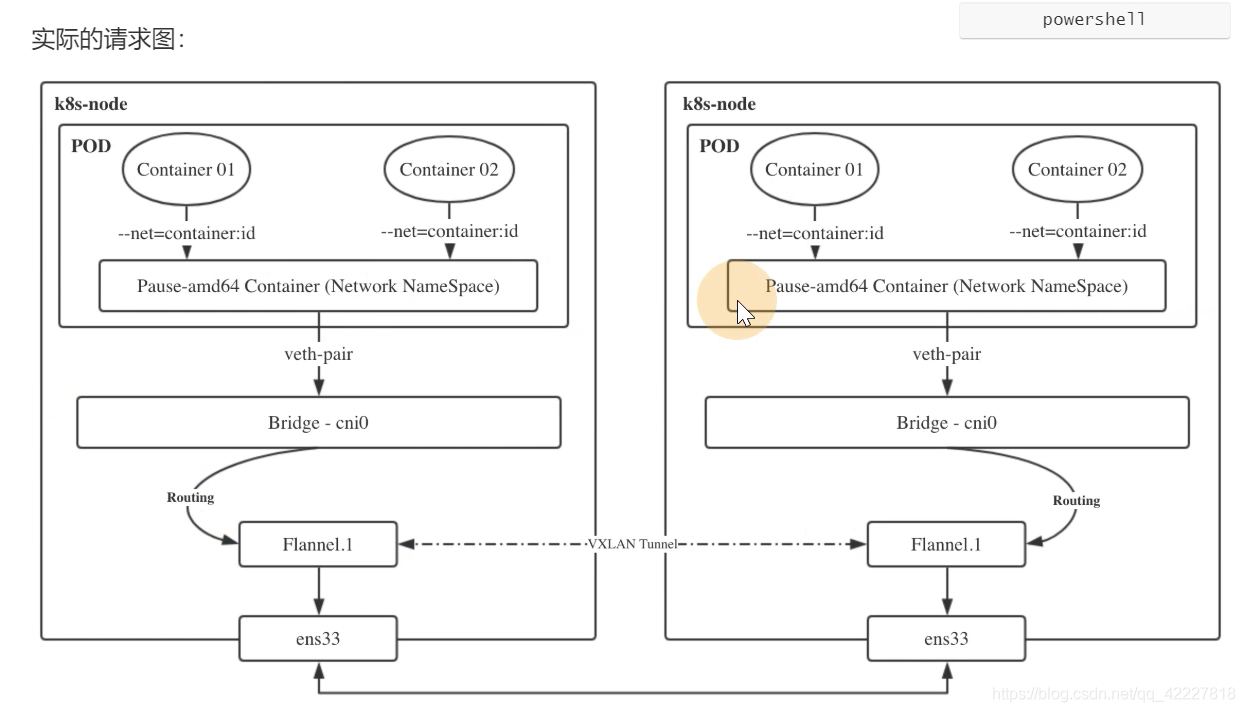

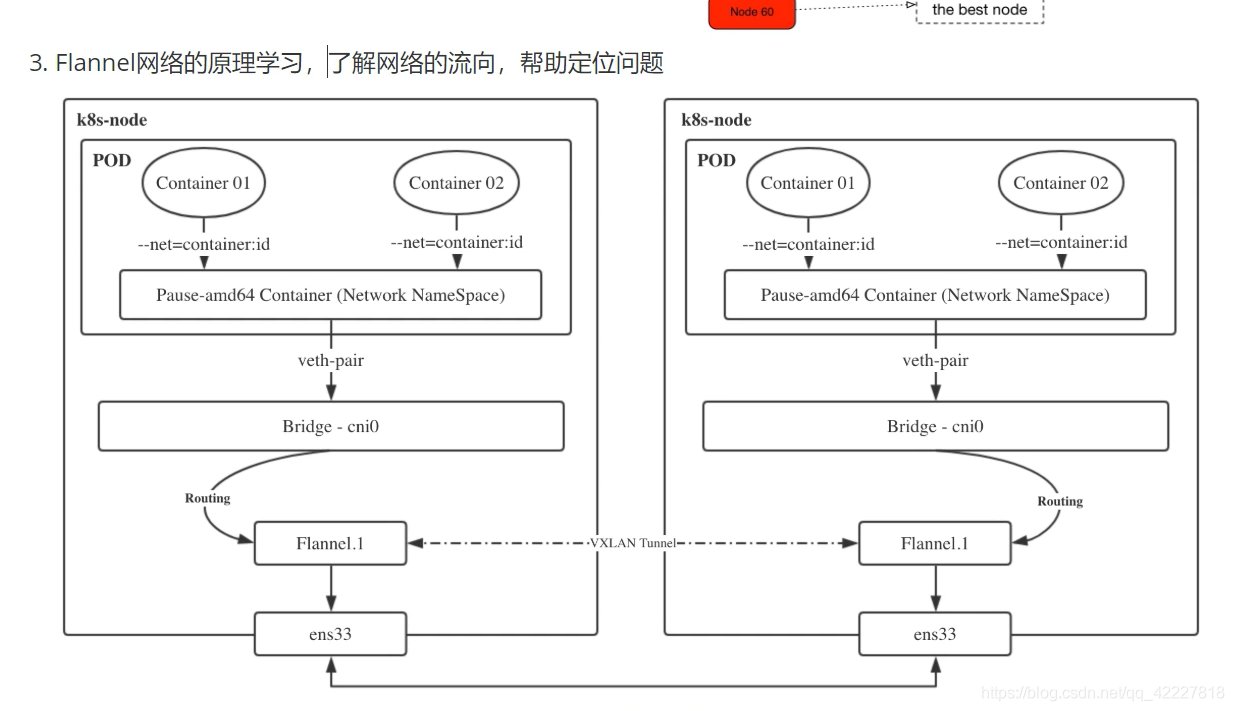

流量会根据路由规则通过vtep设备 flannel1.1转发，通过etcd知道创建的时候指定的设备ens33，转发到同样vni id的设备flannel1.1，转完之后，通过路由规则，把物理地址的段（物理地址段一定是匹配到cni0设备上），通过网桥转发到具体pod上
在这里插入图片描述

3.7 利用host-gw模式提升集群网络性能

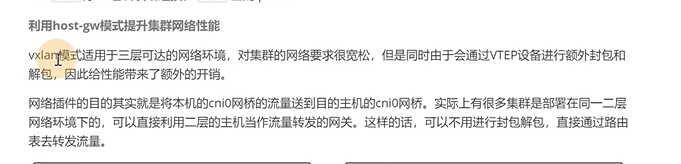

之前都是flannel使用vxlan的模式，实现了集群里的pod通信，实际上vxlan模式适用于三层网络环境，对网络要求非常宽松，只要保证集群主机ip能够互通就可以用vxlan。
实际上利用vtep封包解包，对性能还是比较差的。

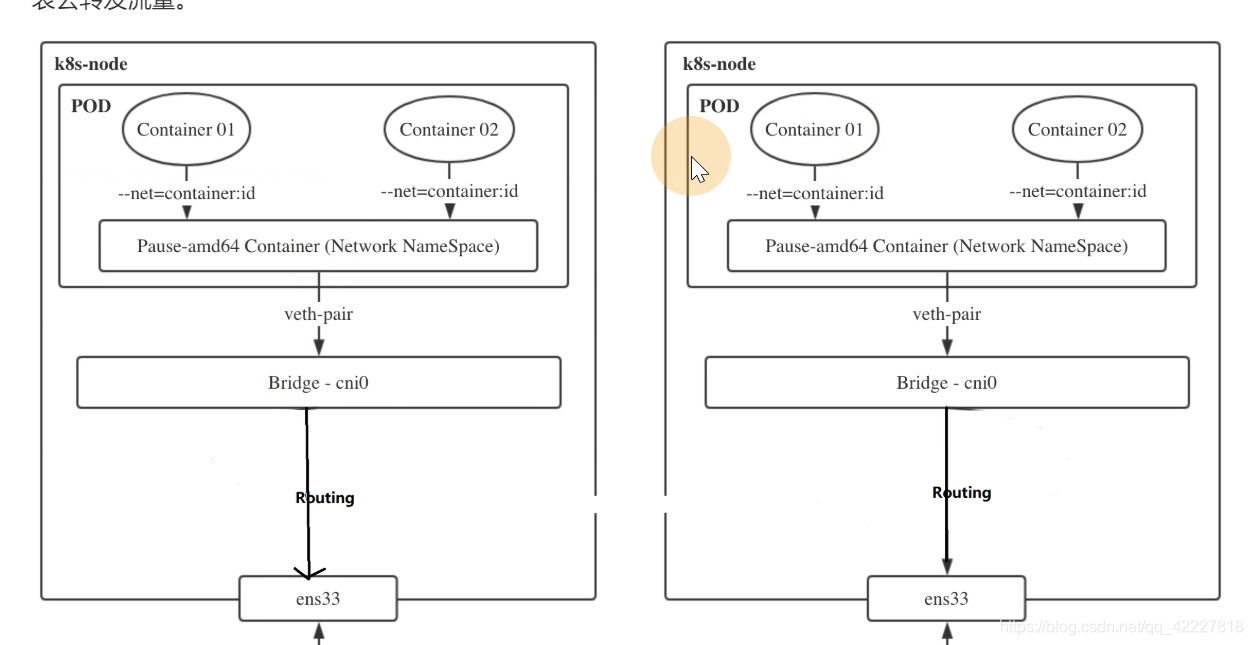

网络插件的目的就是把本机的cni0网桥的流量发送到目标主机的cni0网桥

在这里插入图片描述

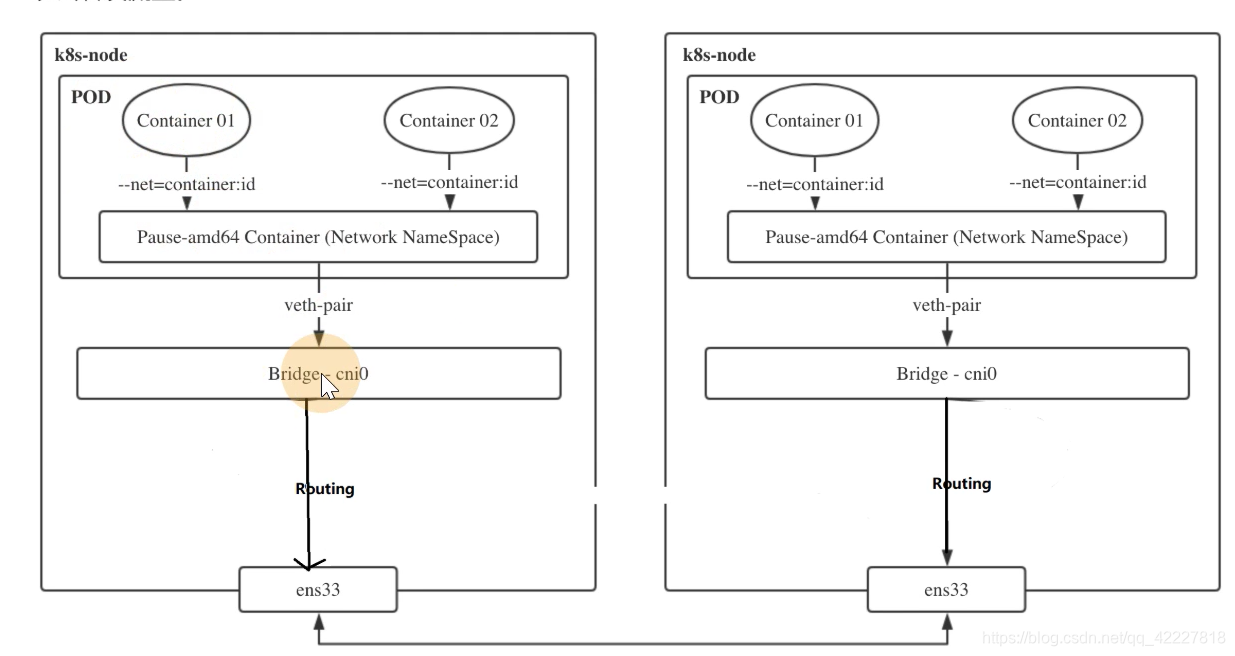

既然性能经过封装会消耗，而且K8集群主机都在一个网段，在2层网络里，那么试试直接在cni0网桥通过路由转发，而不是封包经过vtep设备，直接通过路由表去转发流量

在这里插入图片描述

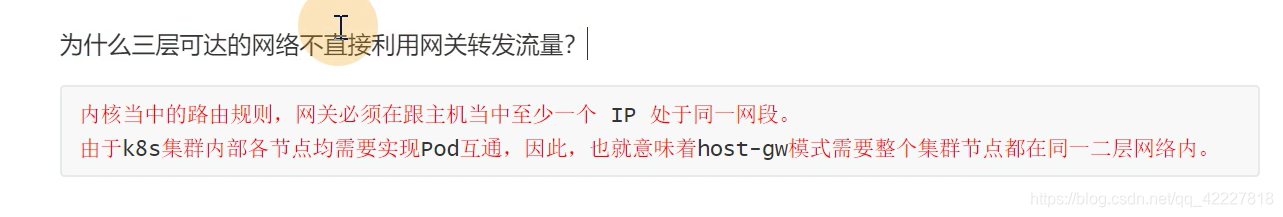

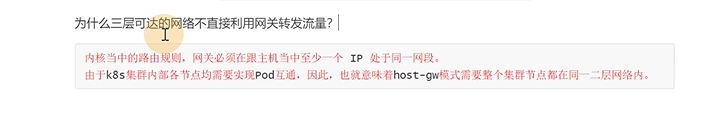

这就是host-gatewa，主机网关，主机当作流量转发的gateway使用，如果主机都在同一个二层网络里，其实是可以改成host-gateway模式

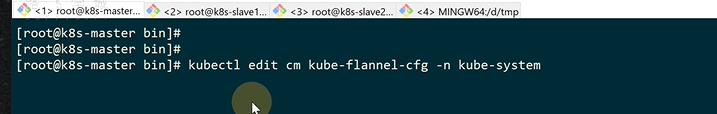

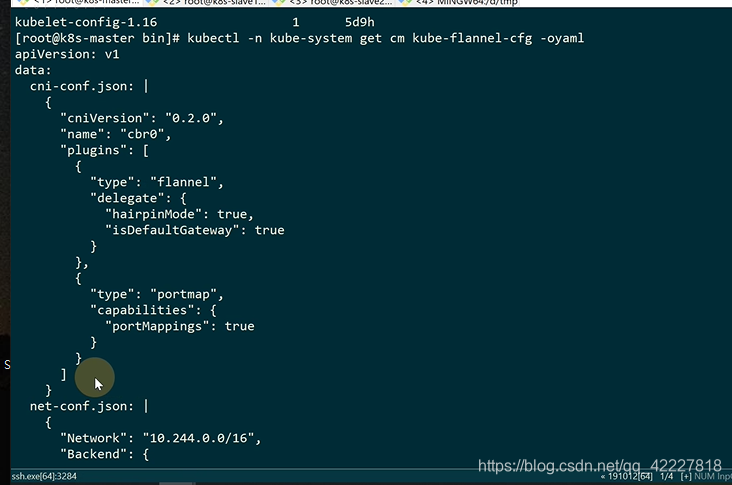

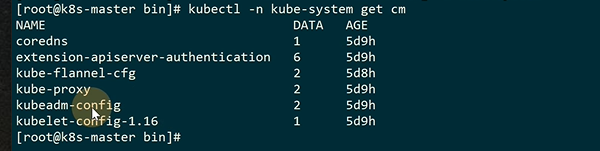

有一个flannel的configmap

configmap可以把整个文件内容挂进去

在这里插入图片描述

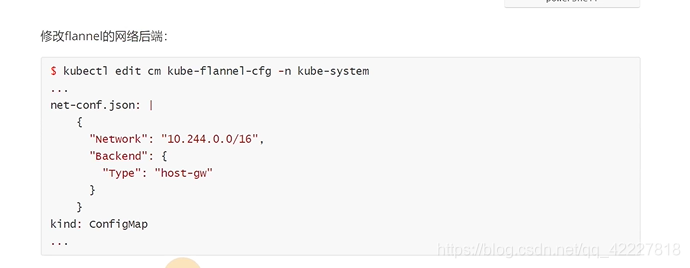

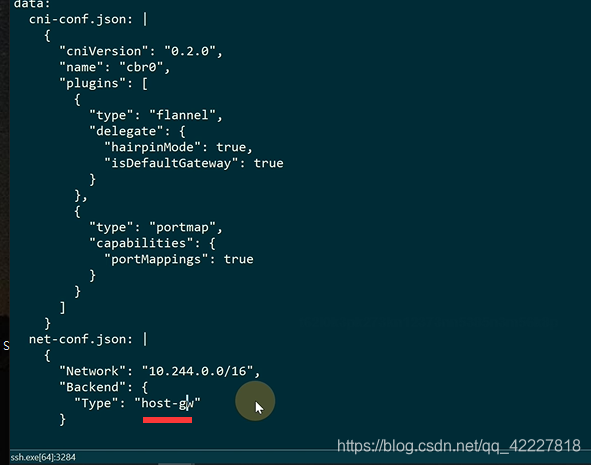

我们需要改的是这里

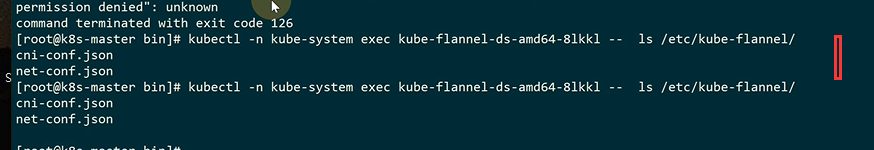

这两个配置文件对应connfigmap的两个key

在这里插入图片描述

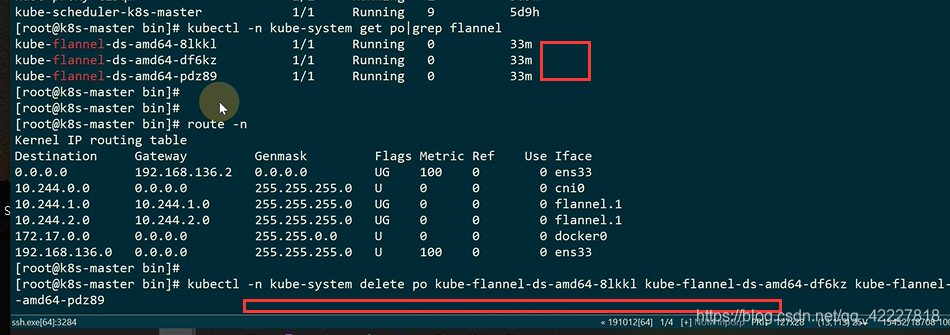

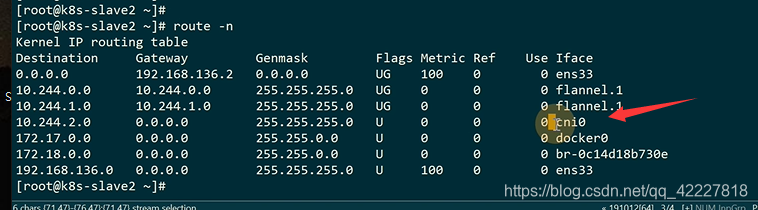

现在的路由表的目标地址和网关是一一对应的

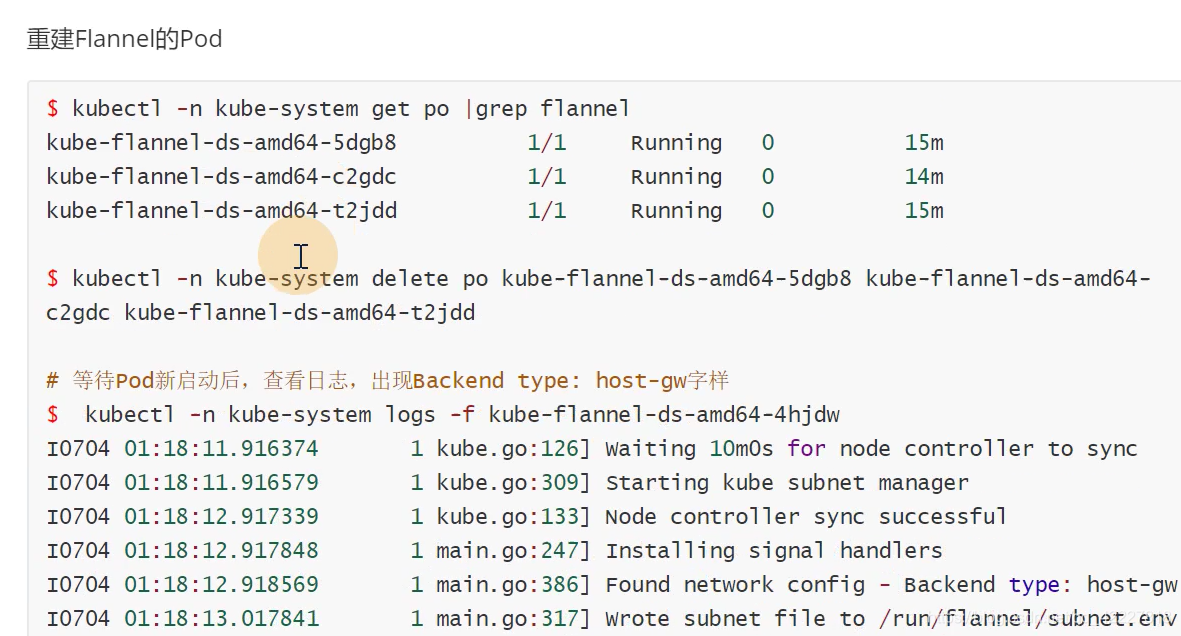

保存以后不会自动创建，需要手动创建，删掉之前的三个

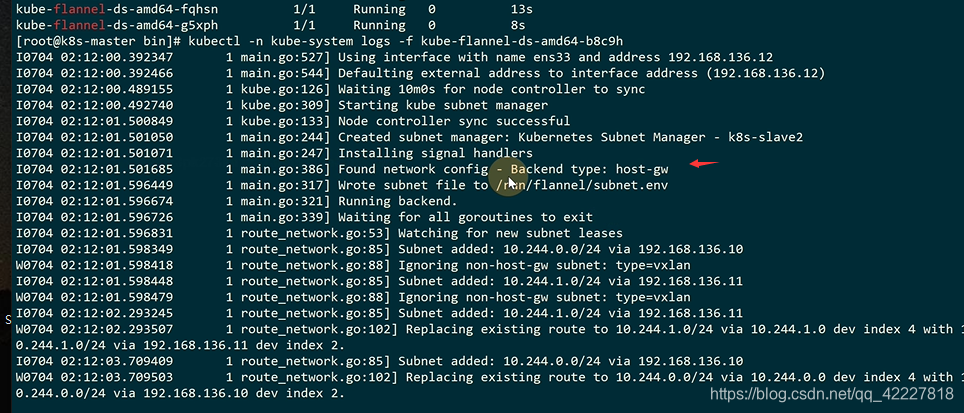

查看下日志

在这里插入图片描述

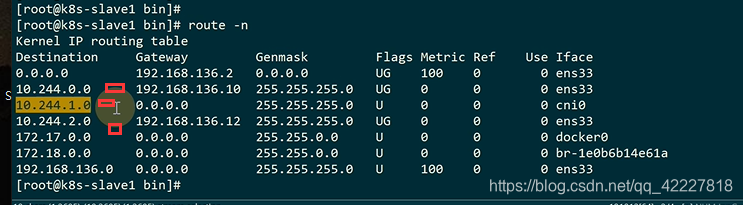

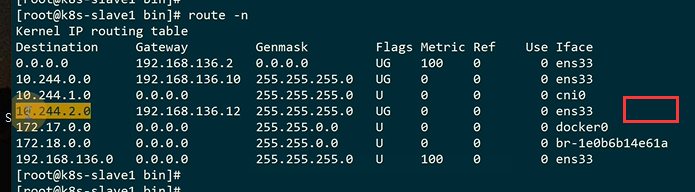

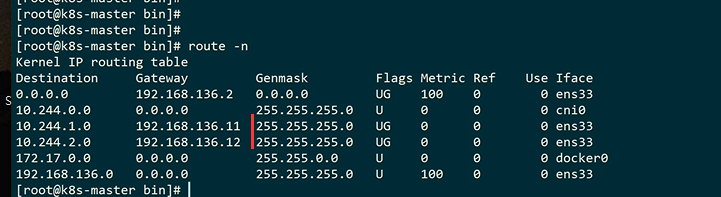

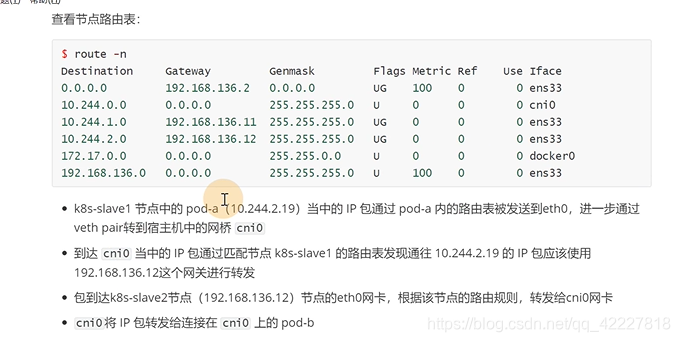

现在的路由表，现在网关变成了宿主机的ip

因为分配到的是10.244.0段，所以0.0的目标地址转发到cni0设备上，转发到自己的网桥上去，因为就是要路由的pod里，所以针对本机的段，一定是路由到cni0上的。
其他节点的段，一定是通过网关的方式
在这里插入图片描述
slave1也是同样的道理

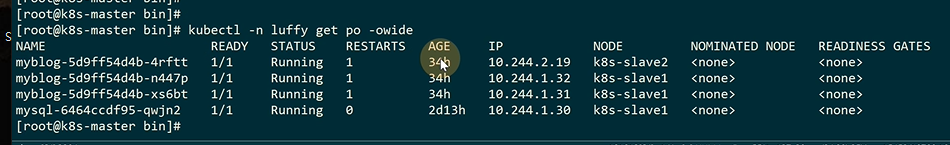

pod的ip是不会变的，该怎么走还是怎么走

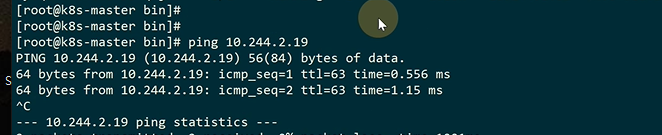

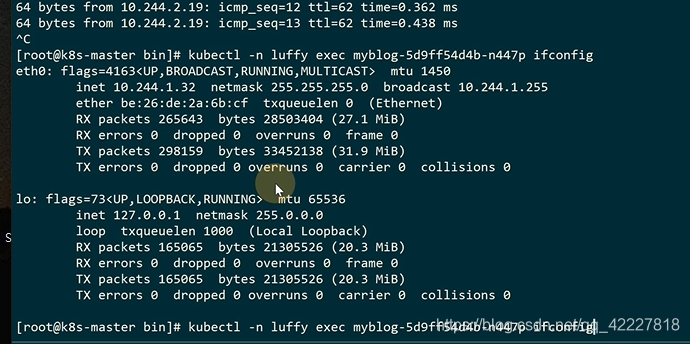

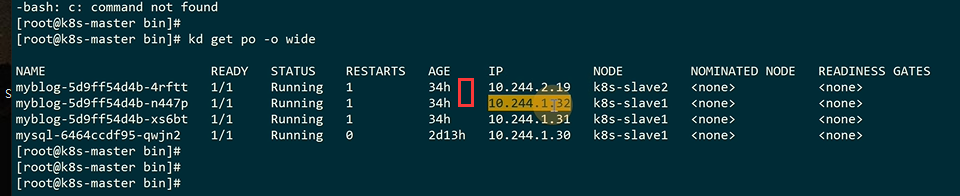

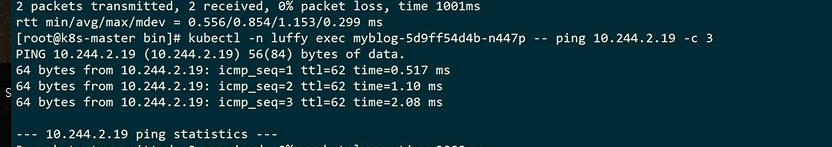

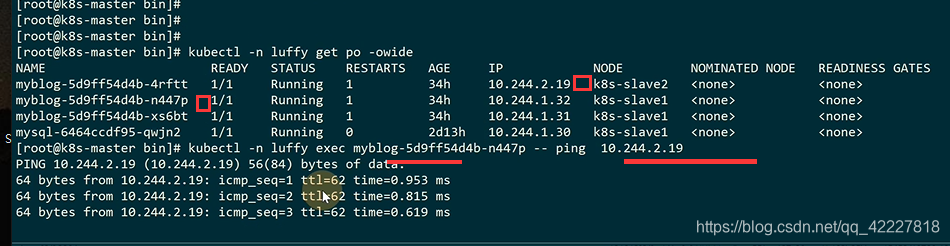

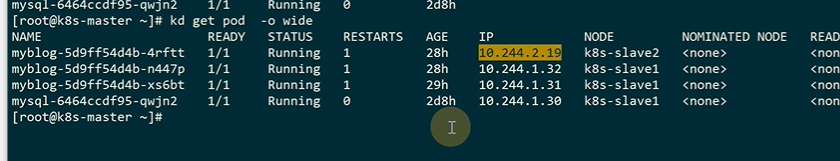

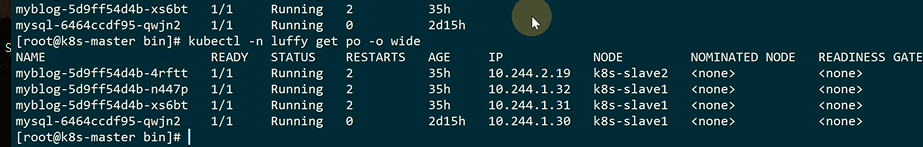

从slave1节点ping slave2，说明就算改成 host-gw模式，对pod也没有任何影响

前面不改变，流量还是通过虚拟网卡转发到cni0，到了cni0，物目标地址是10.244.2.19
在这里插入图片描述

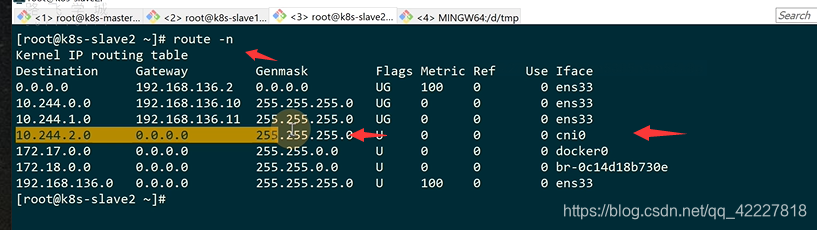

2.19匹配到这条路由

流量到了salve2也就是192.168.136.12的时候，直接去链接cni0网桥，网桥就是链接pod和宿主机之间的桥梁

由cni0转发到对应的eth0上去

在这里插入图片描述

第4章 Kubernetes认证与授权

4.1 APIServer安全控制

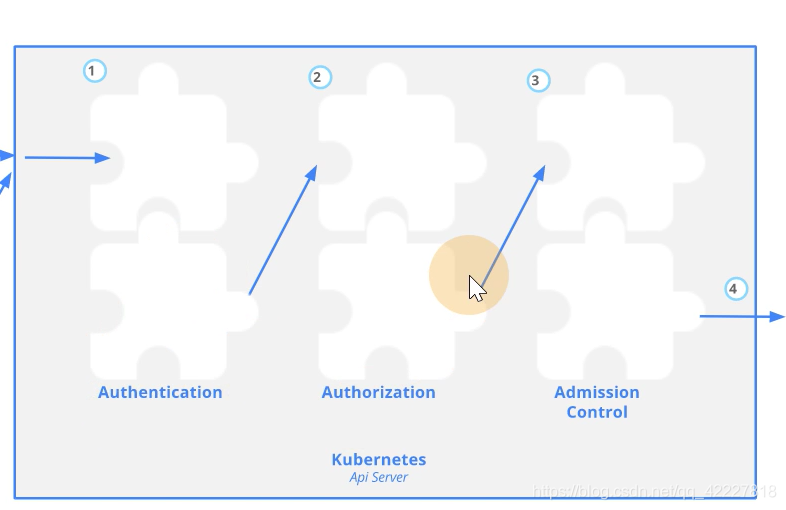

在这里插入图片描述

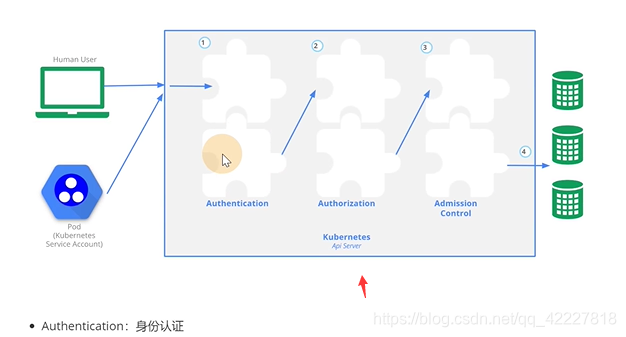

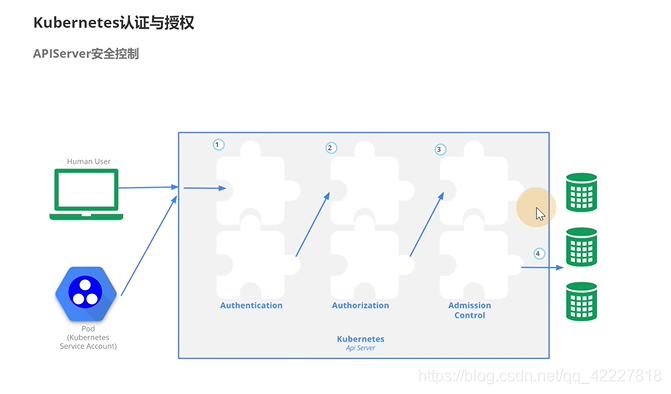

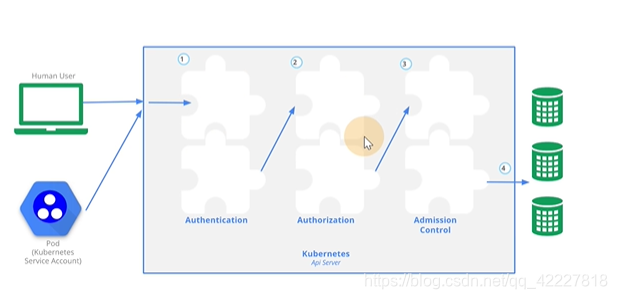

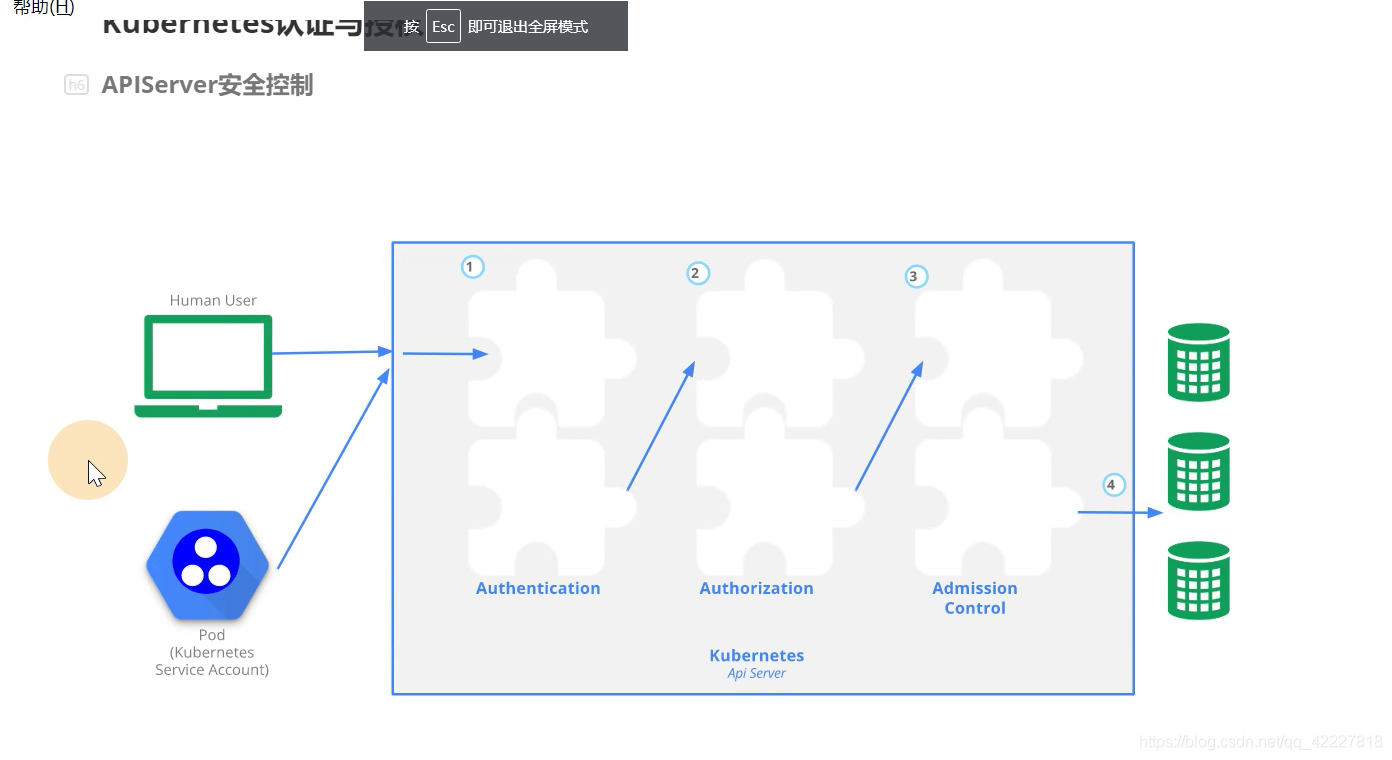

**左边是一些用户的请求，中间是apiserver，右边是etcd存储。
**

中间经历了三块内容，auth认证，授权，admission control整个控制

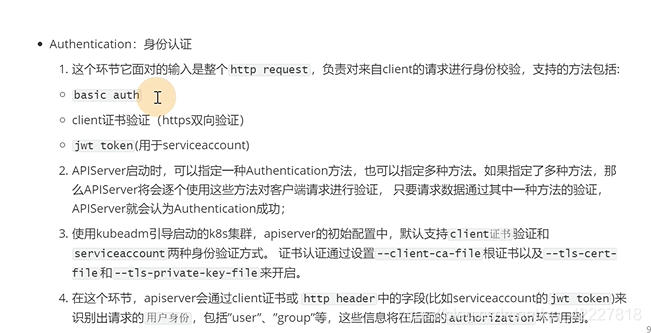

类似于登录网站输入账号密码，就是身份认证，在K8S里第一个环节有几种方式
在这里插入图片描述

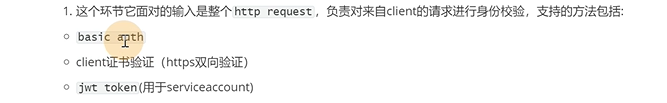

basic auth类似在一个配置文件写死账号密码，告诉apiserver，跟配置好的账号密码做一个校验
client证书验证，是https双向
jwt token，拿到token，
这只是其中几种方式。
apisever从输入的http request请求，拿到验证信息
在这里插入图片描述
可以选择一种或多种验证方式

kubeadm安装的集群支持clent和jwt token，这两种安全性是更好一些

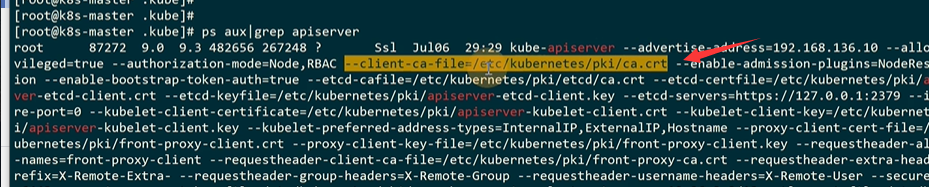

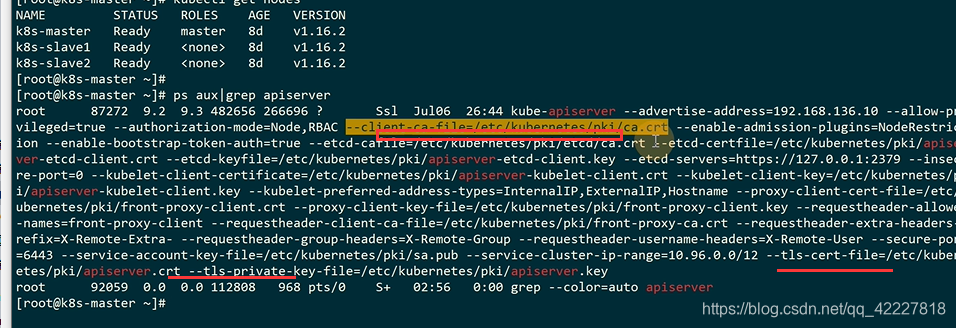

apiserver在启动的时候加了这两个参数就会支持client和 jwt token

在这里插入图片描述

认证完后会拿出来用户信息，user，group，才到第二个环节

第二个环节拿到用户信息，和要访问什么资源

**通常有两种鉴权策略，node，rbac，webhook
**

这里是鉴权模式，只要通过一种就说明鉴权成成功的

在这里插入图片描述
类似一个控制链，每个关卡上都会去请求一次校验，是一种拦截请求的方式。
认证和鉴权都是通过request的header拿信息，没有办法验证body内容。
admission运行在apiserver的增删改查handler中，可以自然地操作apiresource

在这里插入图片描述

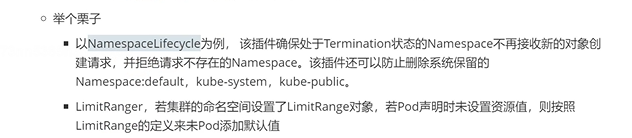

namespacelifecycle是其中一个关卡，拒绝请求不存在的namespace和出termination状态的，还可以防止删除系统的namespace，default，kube-system，kube-public

limitranger是设置命名空间的，创建pod的时候会设置limit上限，假如没有设置，就会按照limitranger给的默认值

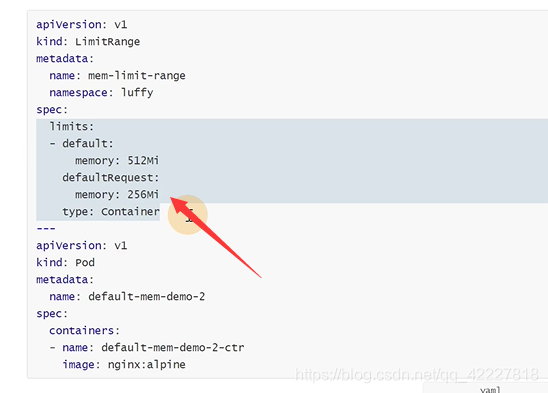

在这里插入图片描述
下面没有指定limit的会添加到这个值

node限制，局限于kubelet修改node和pod对象，不允许修改其他node上的

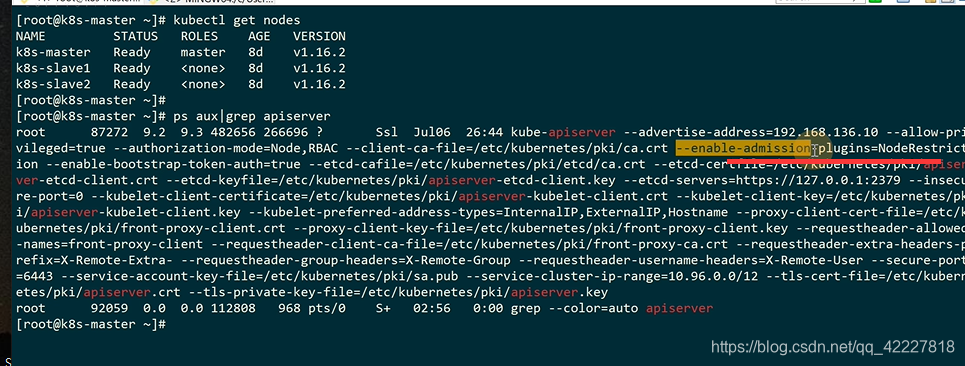

默认开了一个node限制

其实K8S默认会把serviceaccount，或则imitraner都包含进去了，初始化都打到apiserver里了，能拦截整个用户的请求，可以修改一些信息。

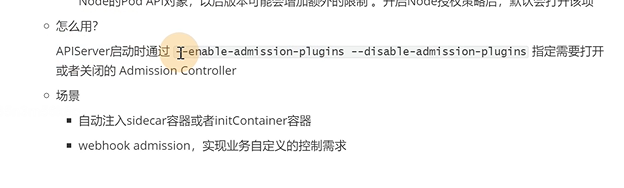

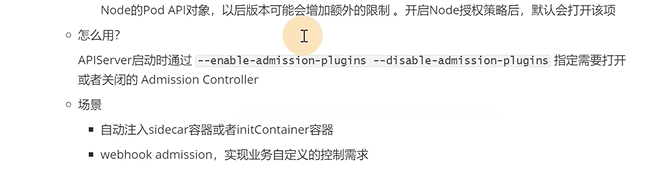

比如注入sidecar和initcontainer容器，istio和sidecar就是利用这种方式

在这里插入图片描述
自定义业务的实现，比如自己写一个webhook 然后注入到adminssion链里

在这里插入图片描述
想要通过apiserver注入etcd里需要走这几步，认证，授权，控制

在这里插入图片描述

4.2 kubectl如何通过RBAC实现认证授权

在这里插入图片描述

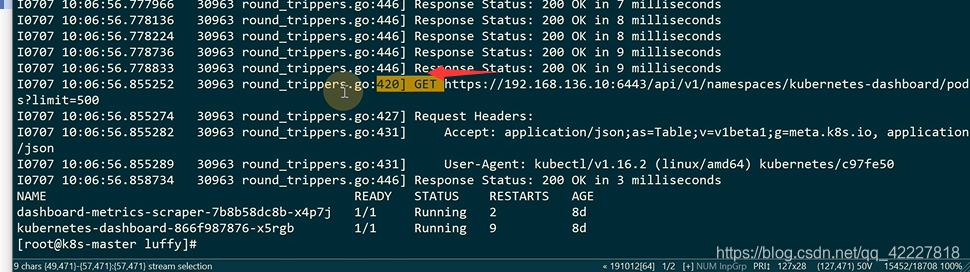

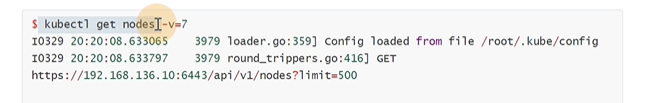

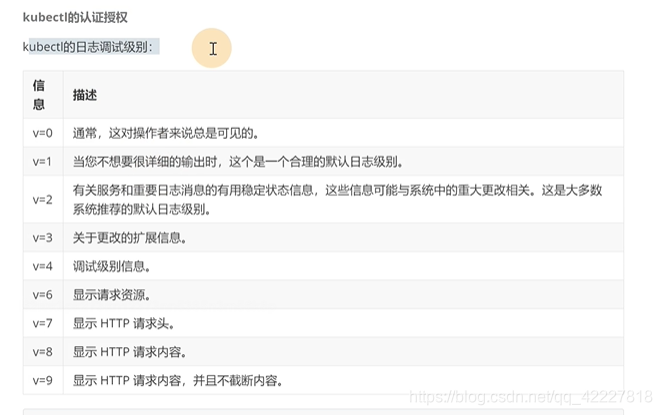

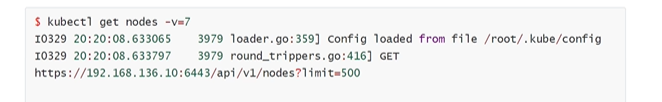

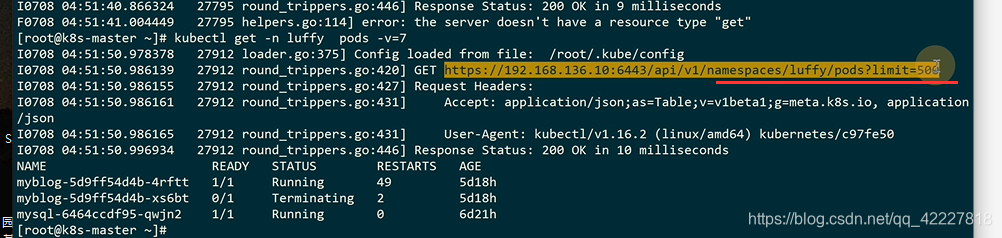

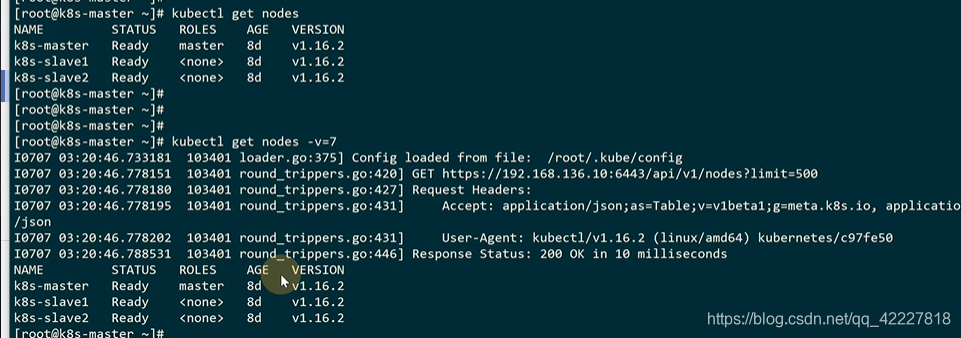

查看更细的细节可以加-v=0-9

可以显示详细信息

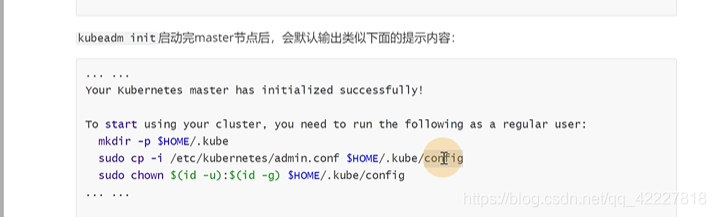

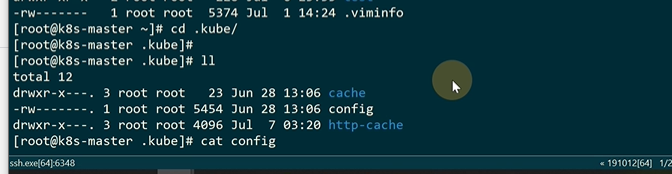

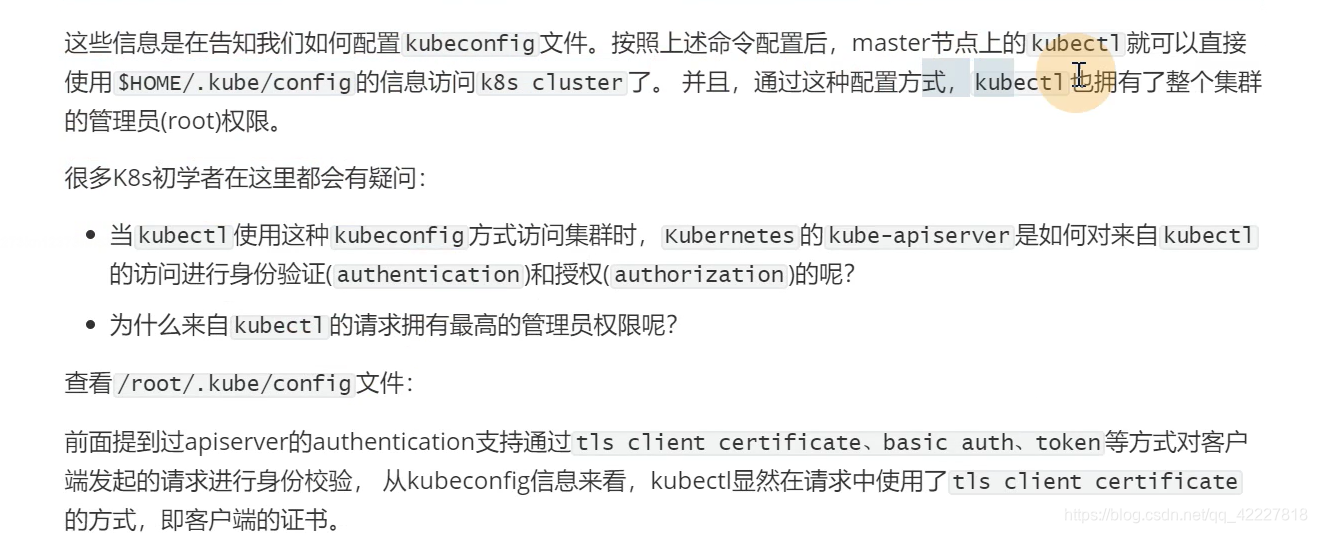

是从文件里加载配置，kubeadm初始化的时候，master配置了这个文件

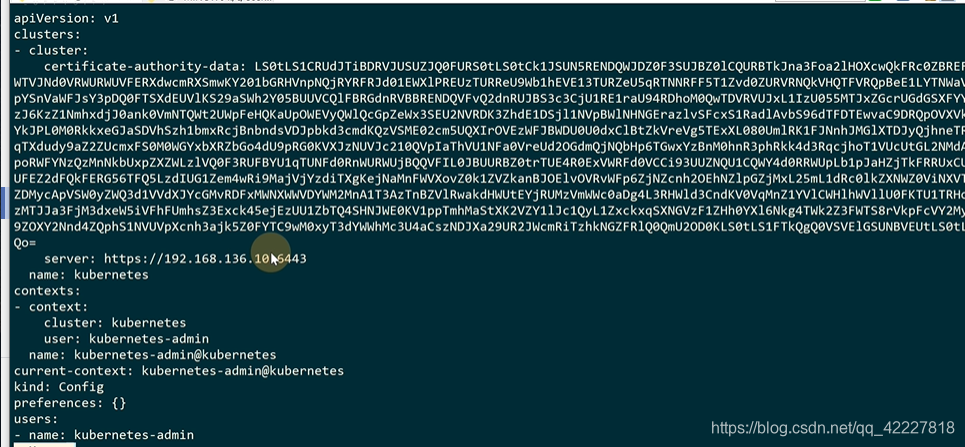

其实是一个kubectl的config文件，都是一些证书的key，用户信息

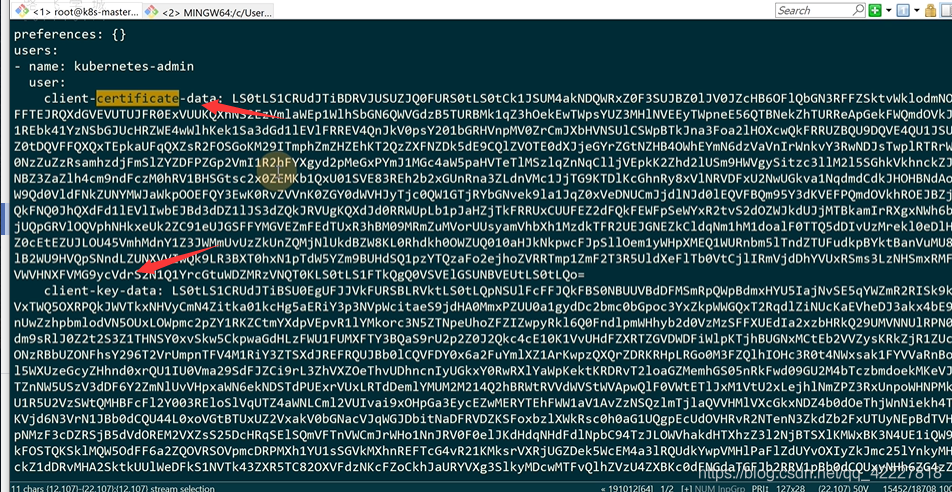

私钥和证书，都是base64加密后的

在这里插入图片描述

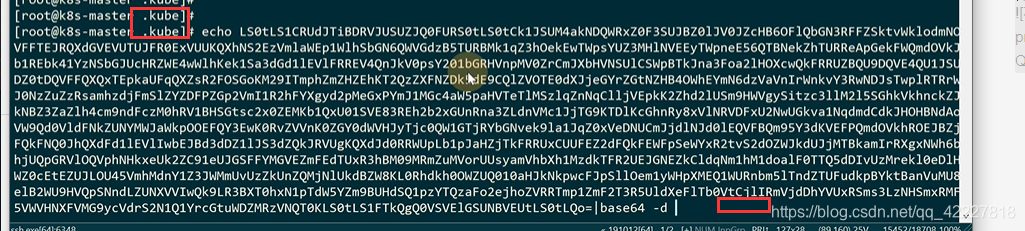

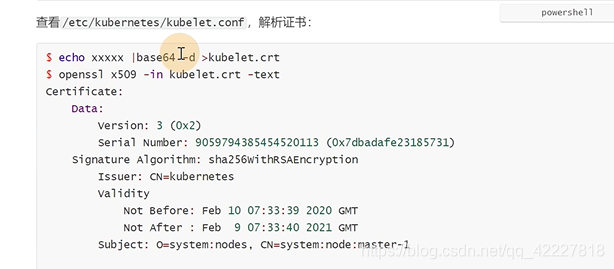

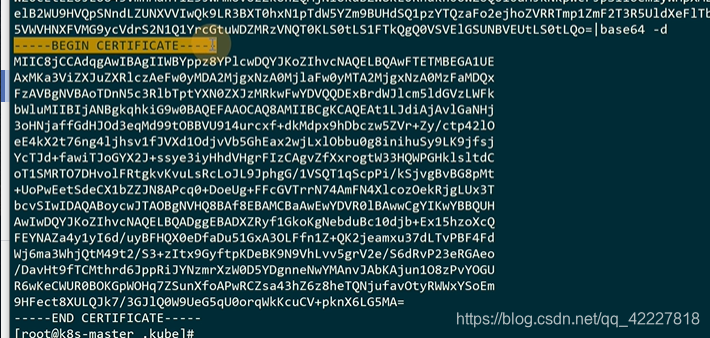

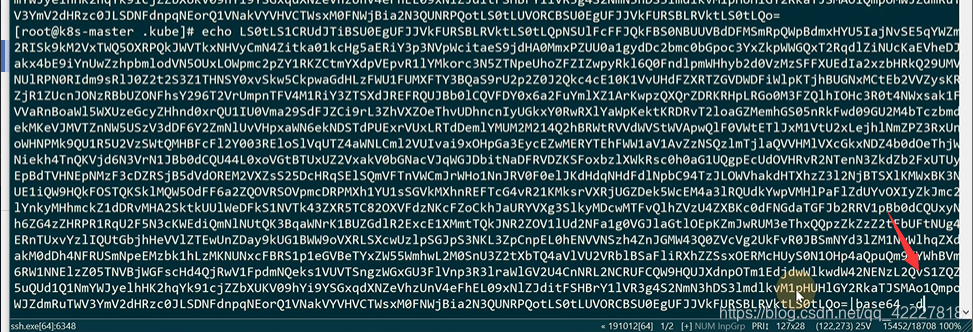

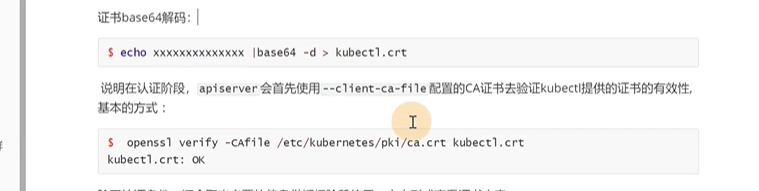

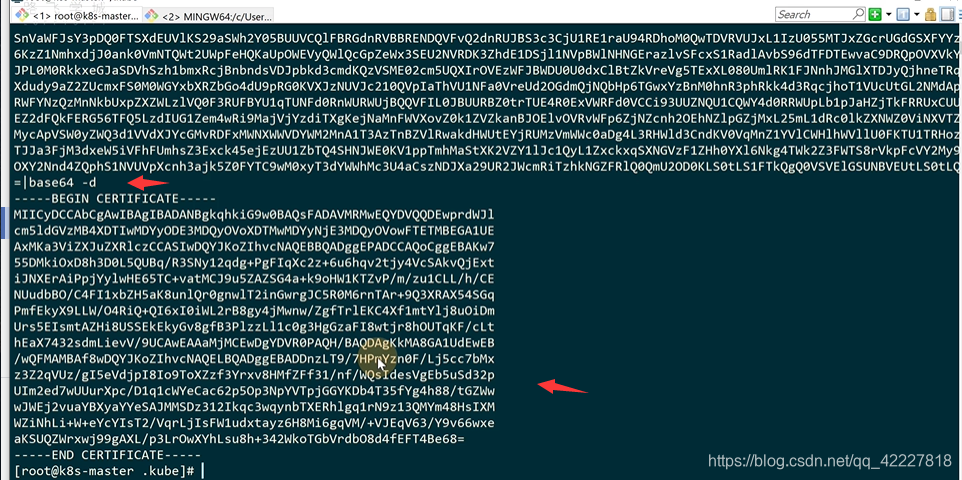

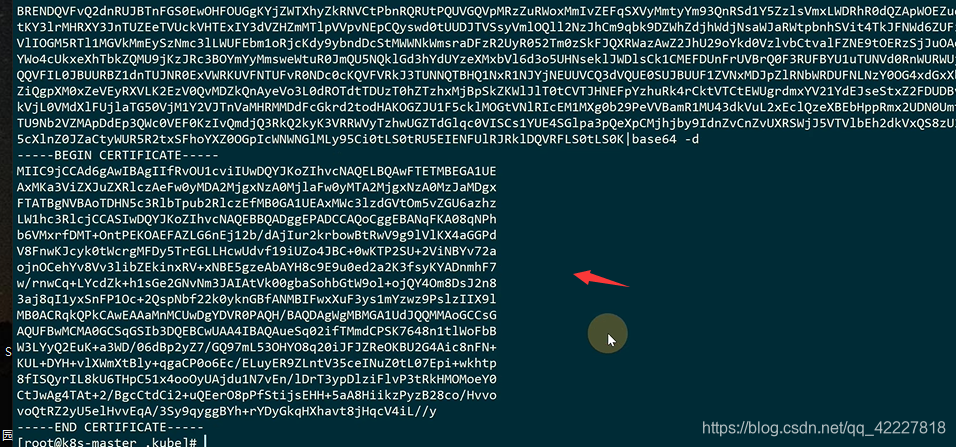

做一下base64解密

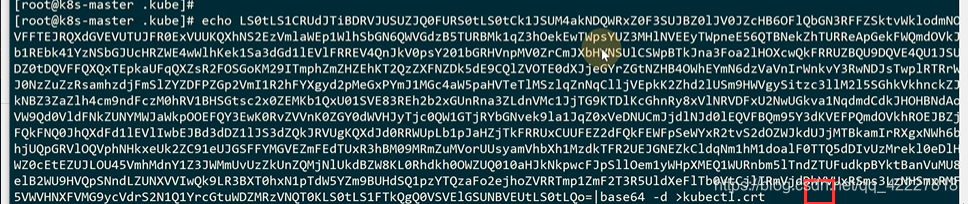

在这里插入图片描述
这是一个证书文件

在这里插入图片描述
可以保存下来

在这里插入图片描述
key也是一样的去解码

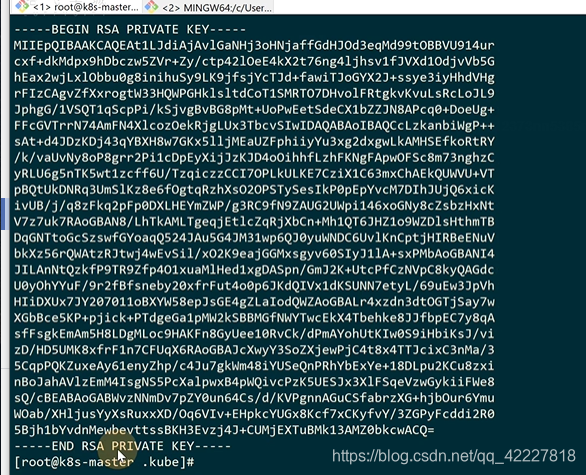

rsa加密算法的私钥

在这里插入图片描述

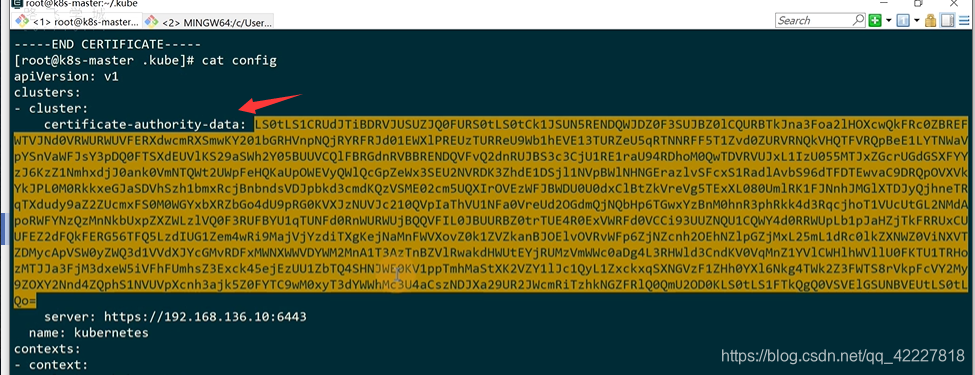

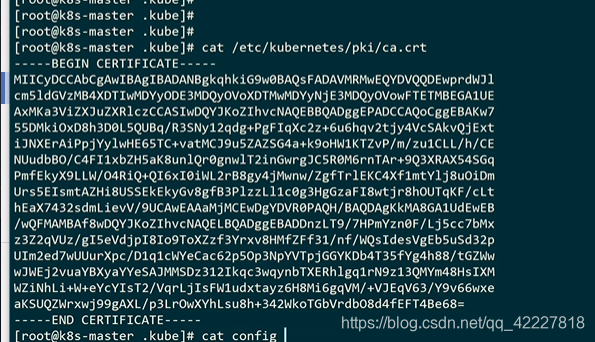

签发证书需要根证书，在这里，是K8S认证的根证书

这是一个整个集群的根证书

上面那解码出来

在这里插入图片描述
其实和K8S的根证书是一样的

在这里插入图片描述
怎么去证明下面的key和证书是K8S根证书签发给你的

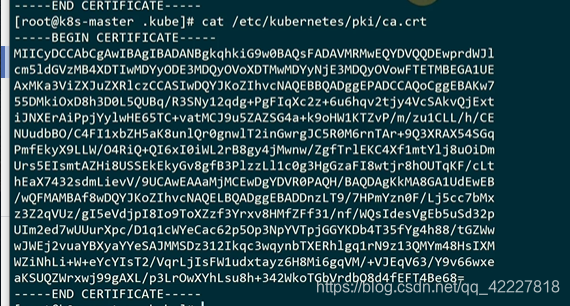

这个就是看到的根证书

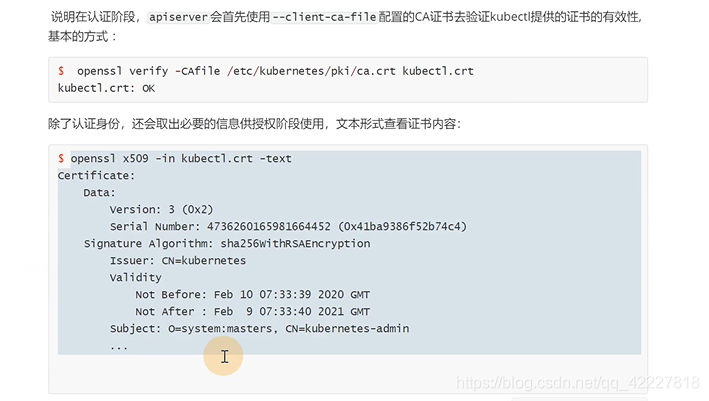

可以校验之前保存下来的kubectl.crt证书，结果OK，说明这个证书是合法的

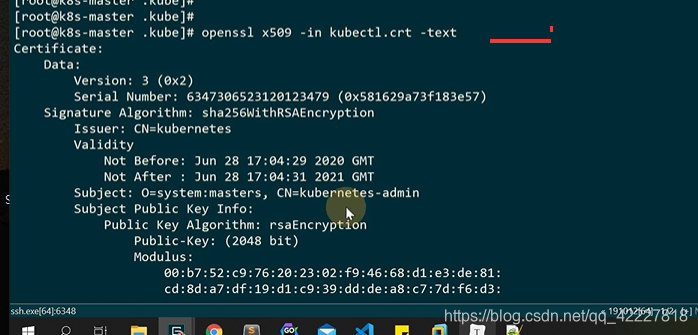

可以用openssl去模拟apiserver拿到用户，证书信息，所有授权需要的信息
在这里插入图片描述

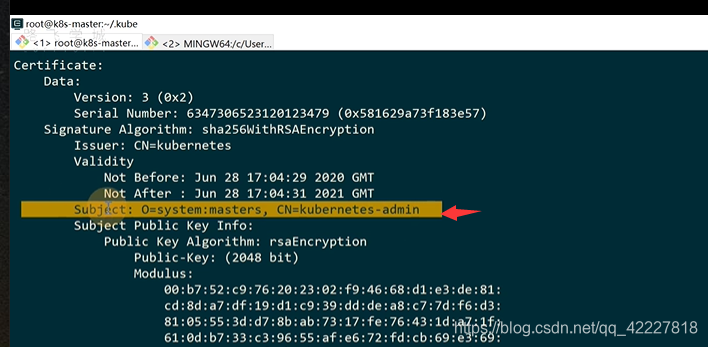

证书的O一般代表证书的group，CN一般是Common Name，也就是用户，传递给apiserver鉴权

在这里插入图片描述

cn=common name当作用户名，O当作组织

RBAC是一种基于角色的访问控制，rule加上组可以去操作rule定义的规则

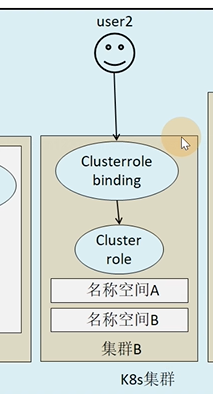

clusterrule是一类跨集群的角色，角色里面定义一些可操作的资源（也就是定义权限）
clster rolebinding把谁能操作这些权限（用户或组绑定在一起）
在这里插入图片描述

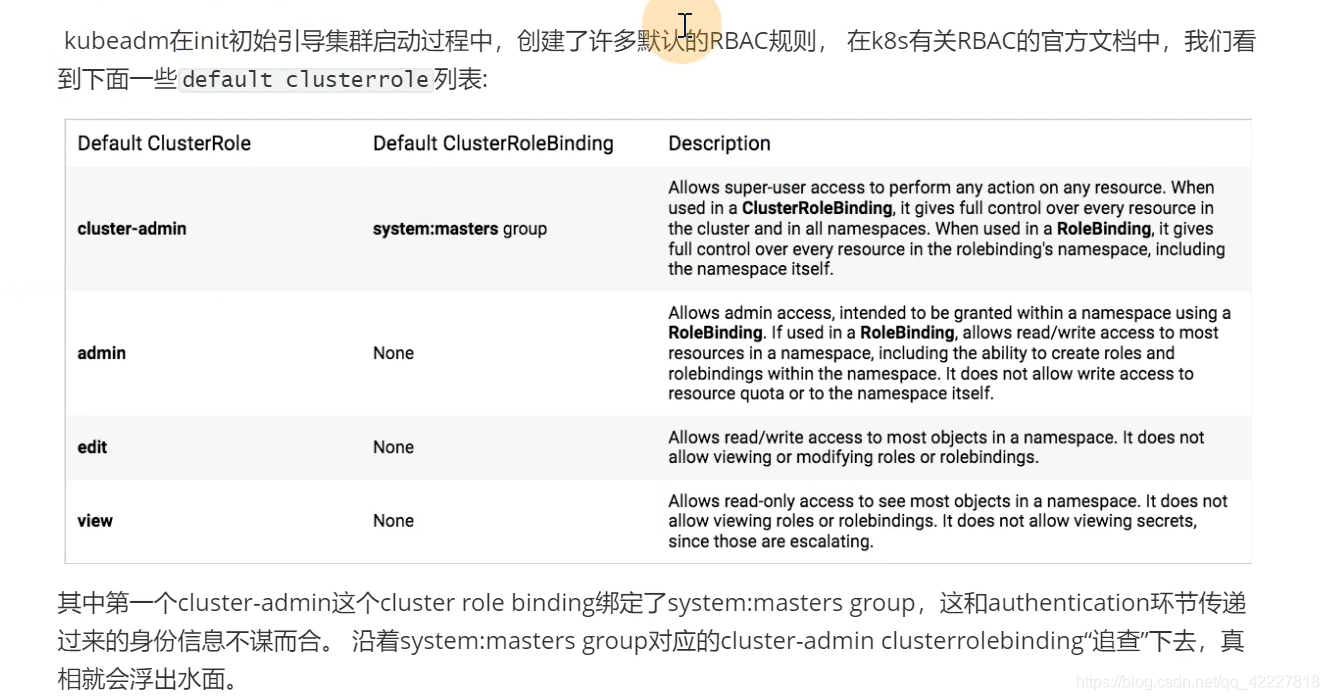

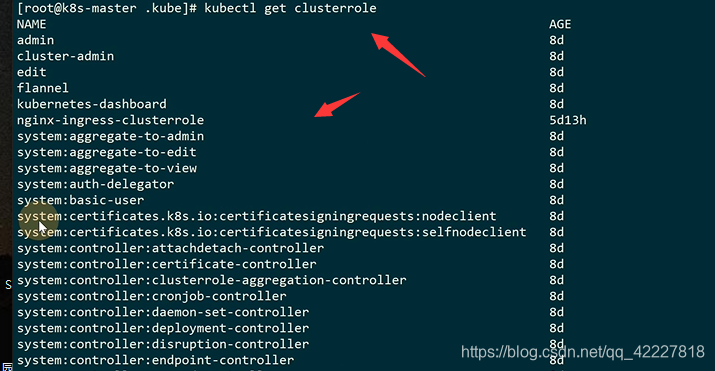

默认有很多，后面创建的flannel和其他的也会创建自己的权限

在这里插入图片描述

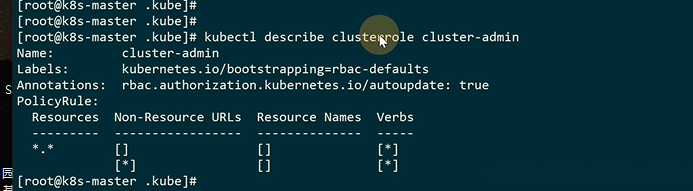

**现在是在看这个clusterrole，这个集群里有哪些权限，resources（就是类似ingress，deployment），*星号代表全部资源，non-resources urls全部非资源的url（健康性检查url ），resource name不创建指定的资源名称，其实就是全部。
verbs就是可创建，可查看，可删除。全是星号就代表最大权限。
你只要是这个用户绑定了cluster-admin，就是最大权限
**

在这里插入图片描述

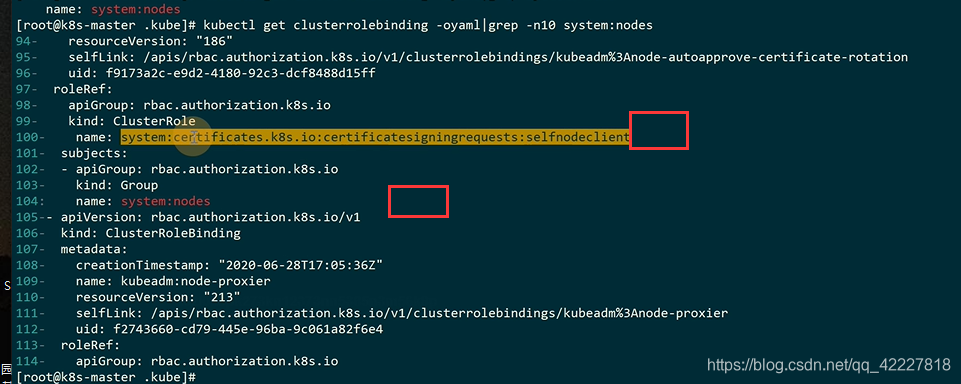

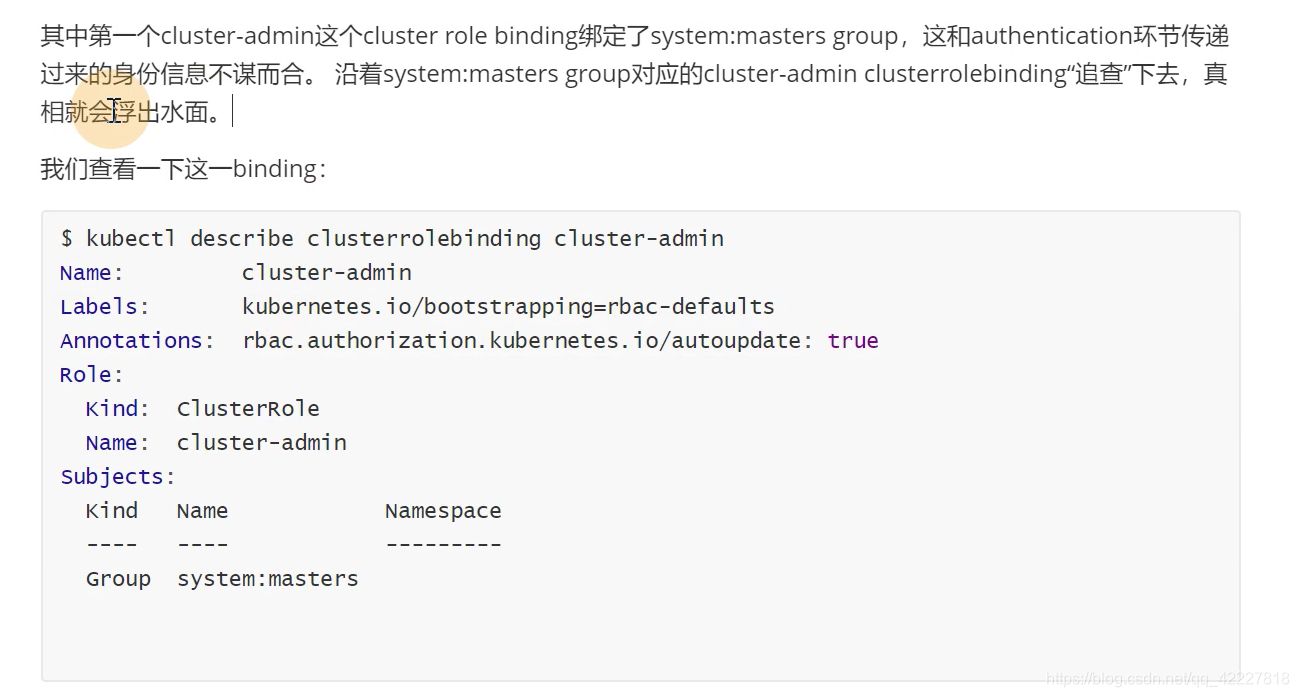

有了权限，就可以看到权限绑定了谁clusterrolebinding

在这里插入图片描述

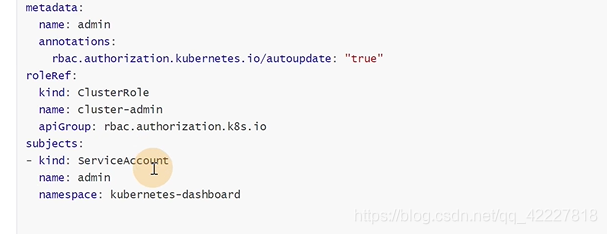

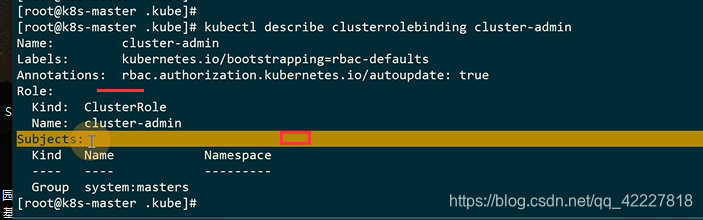

把role绑定到subjects，这个system:masters组有cluster-admin的全部权限

通过kubectl操作集群的时候，也会用到clusteradmin的权限

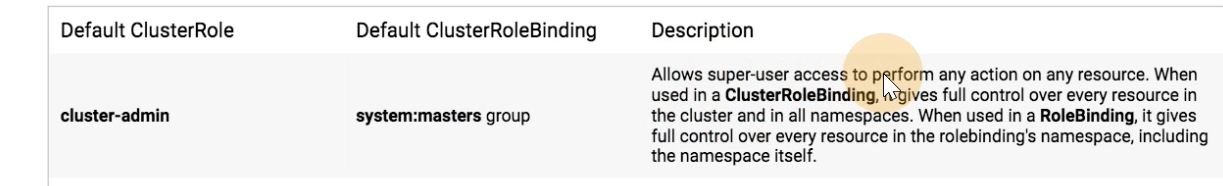

允许超级用户去访问和操作集群里的任何资源，当使用了clusterrolebinding的时候，给了整个集群任何资源的所有权限
在这里插入图片描述

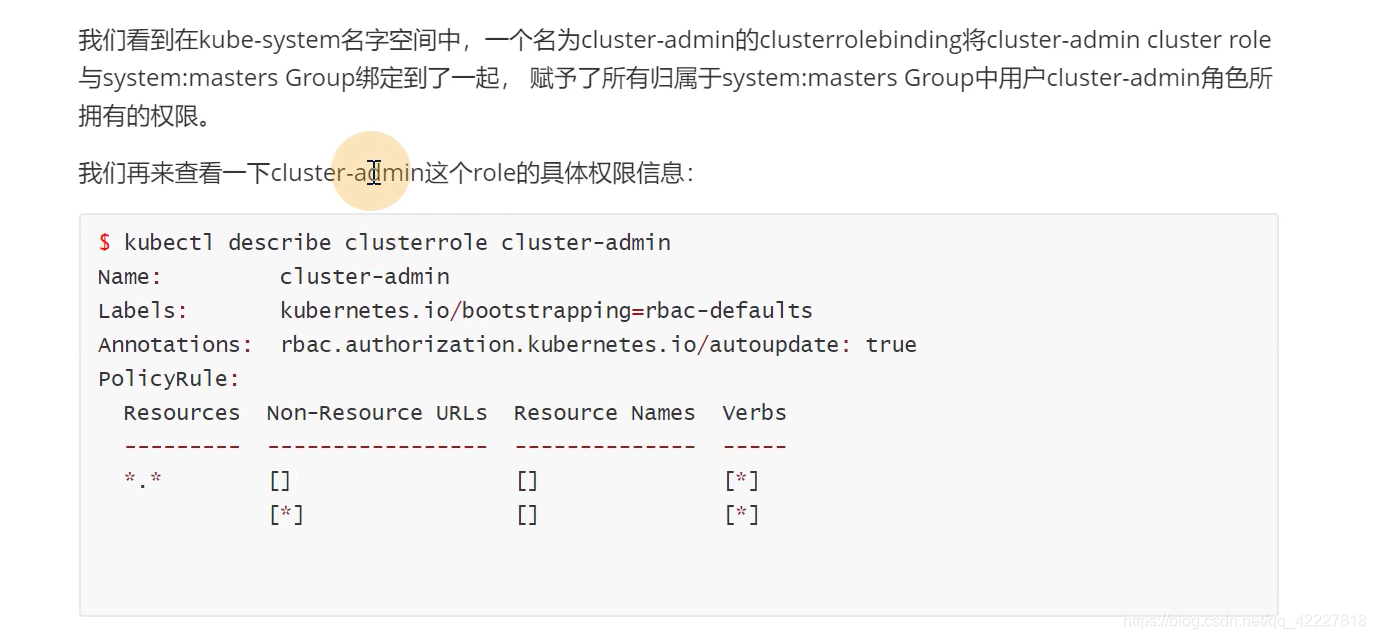

describe role发现是全量的权限

在这里插入图片描述

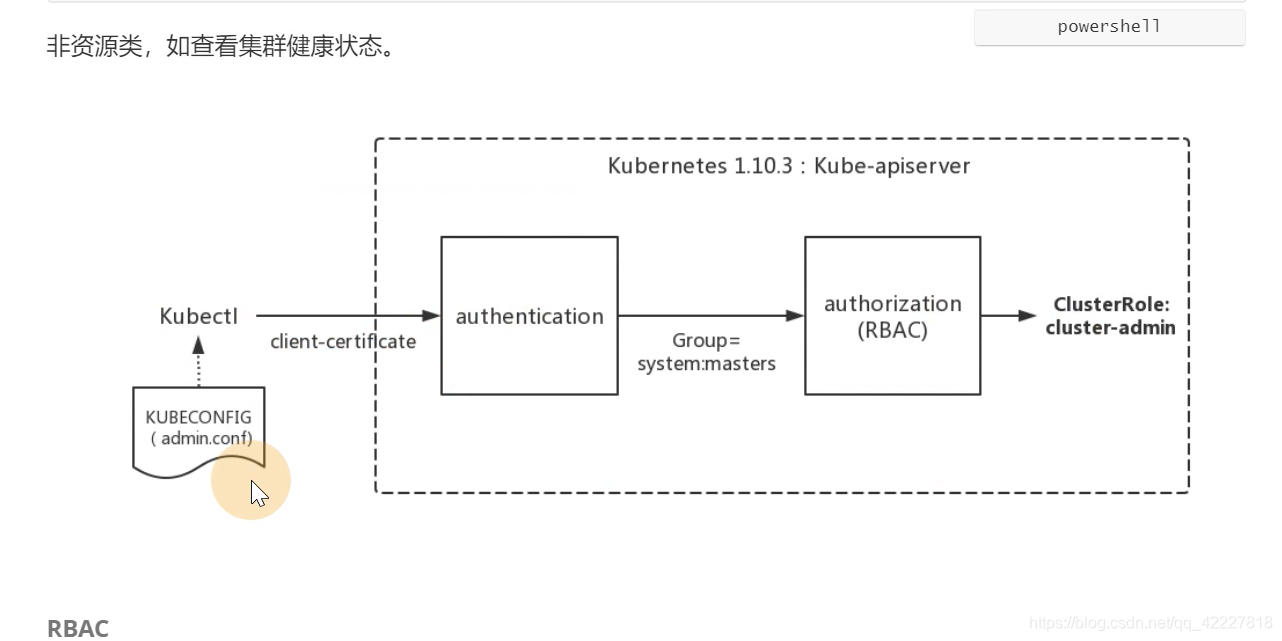

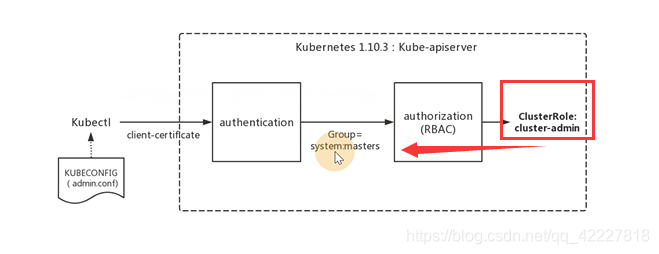

**kubectl操作资源的时候是去读admin config文件，先去拿client-certificate证书做auth认证，取出证书的CN和 O（group是 system:master），通过rbac鉴权，其实绑定了一个cluster-admin的跨集群超级管理员角色 **

**当你kubectl操作出了问题就要看卡在哪步骤出错了，是证书过期了，还是认证没过，操作权限不在范围里 **
在这里插入图片描述

4.3 RBAC

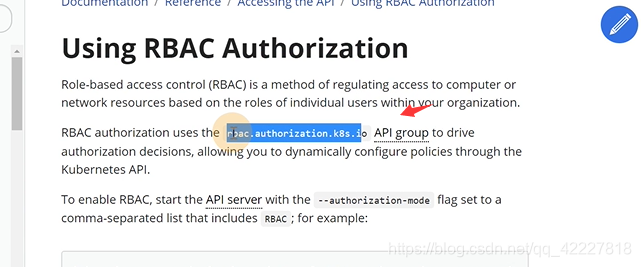

rbac是role-based access control
在这里插入图片描述

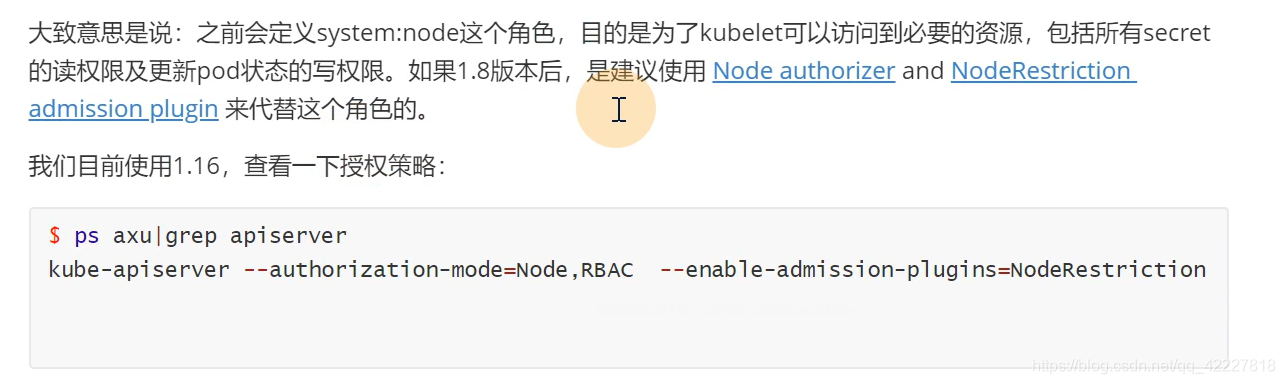

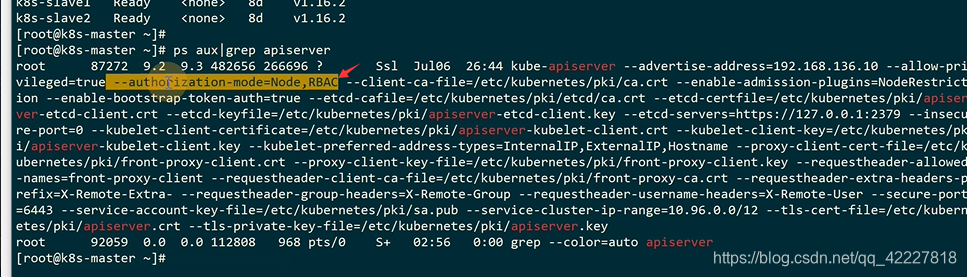

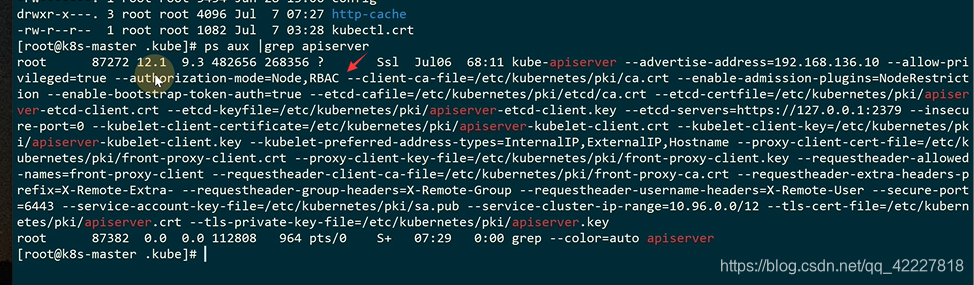

这里有node和rbac两种模式

在这里插入图片描述

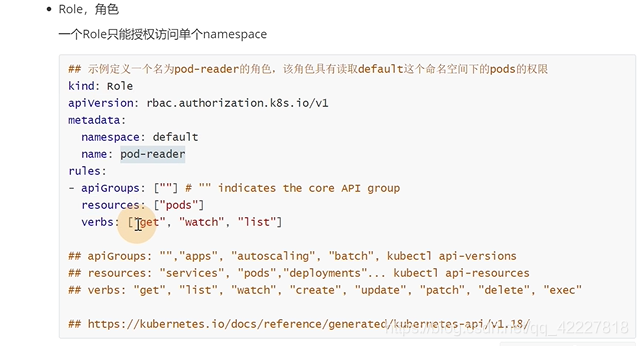

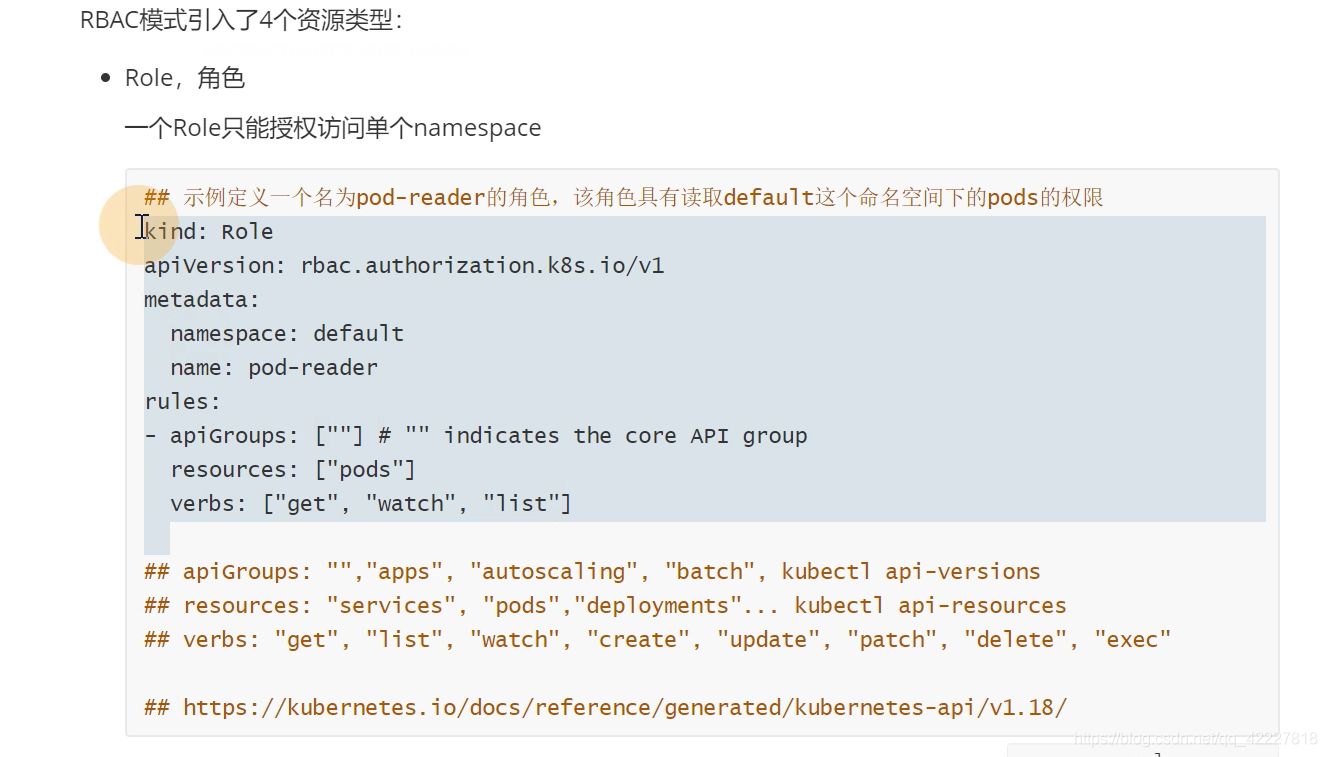

rbac的实现引入了4个资源类型，第一个是role角色，下面是可以定义只能查看default名称空间下pod的权限

api version

rule这个角色一定要固定在namespace里

在这里插入图片描述

**权限通过rule字段定义。
**
在这里插入图片描述

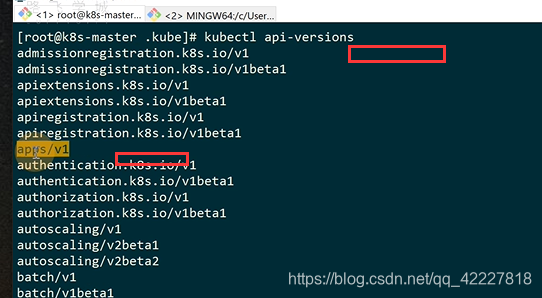

apigroup，K8S设计api的时候做了一个分组，kubectl api-version列出了整个版本

常见的

不限制apigroup

在这里插入图片描述
资源类型，可以是service，可以是pod

get获取一个，list查询列表，watch监控资源的动态变化，创建，更新，patch修复，删除，exec

pod-reader这个role权限是读取default命名空间下的pod，对pod的操作有get，list，watch
在这里插入图片描述
K8S的所有资源只能通过role和clusterrole暴露，角色就是专门划分权限的

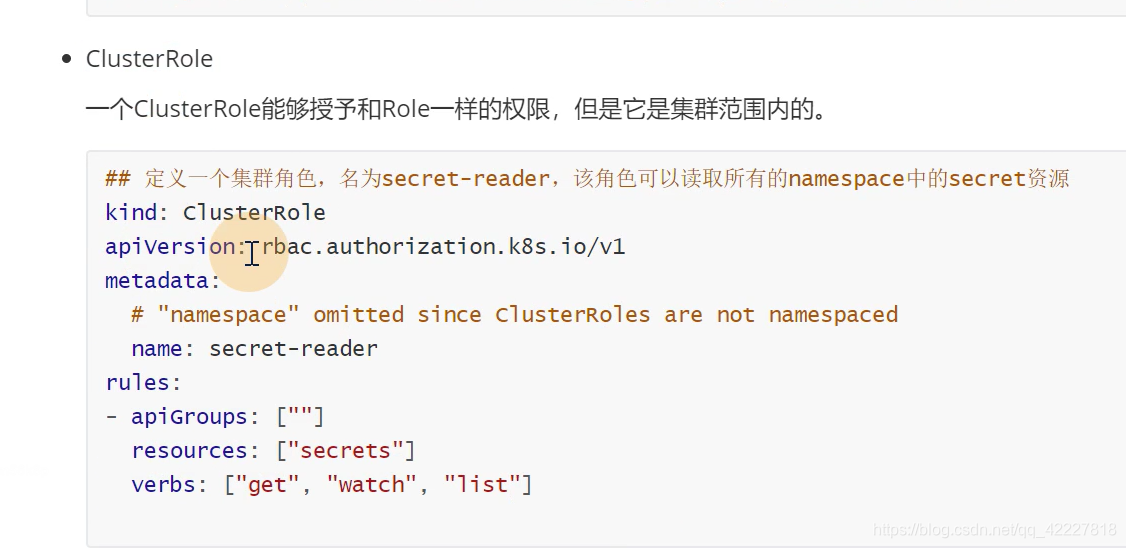

clusterrole里，metadta是没有namespace的，clusterRole不是去限制namespace的

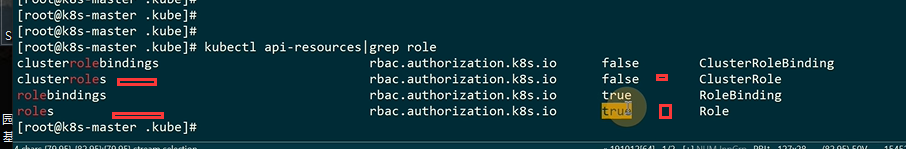

false代表不属于某一个名称空间，是一个跨namspace的

在这里插入图片描述

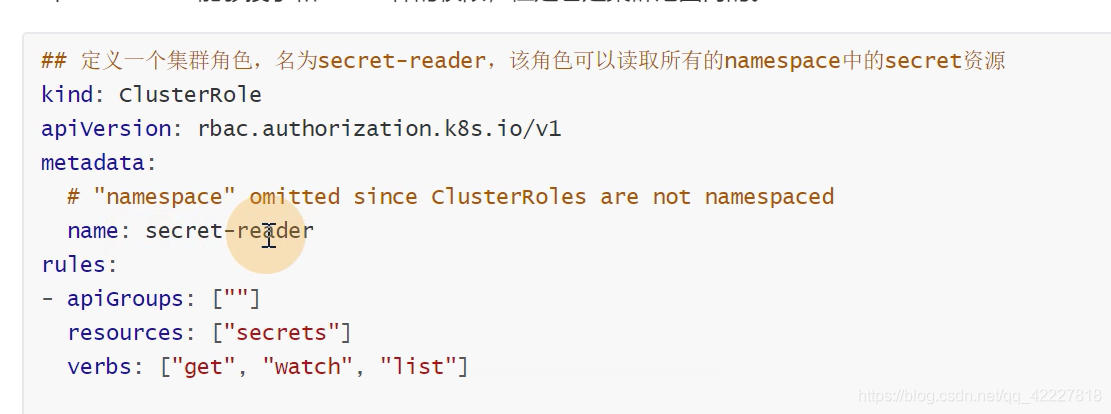

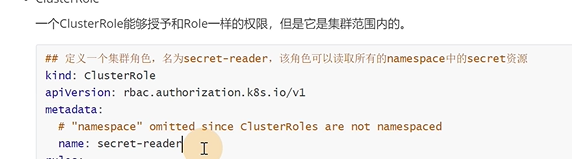

定义一个读secret的reader，读secret权限的一组role，但是这个role是可以读所有namespacce的

role和clustrroe只是定义了权限，还不知道给谁用.

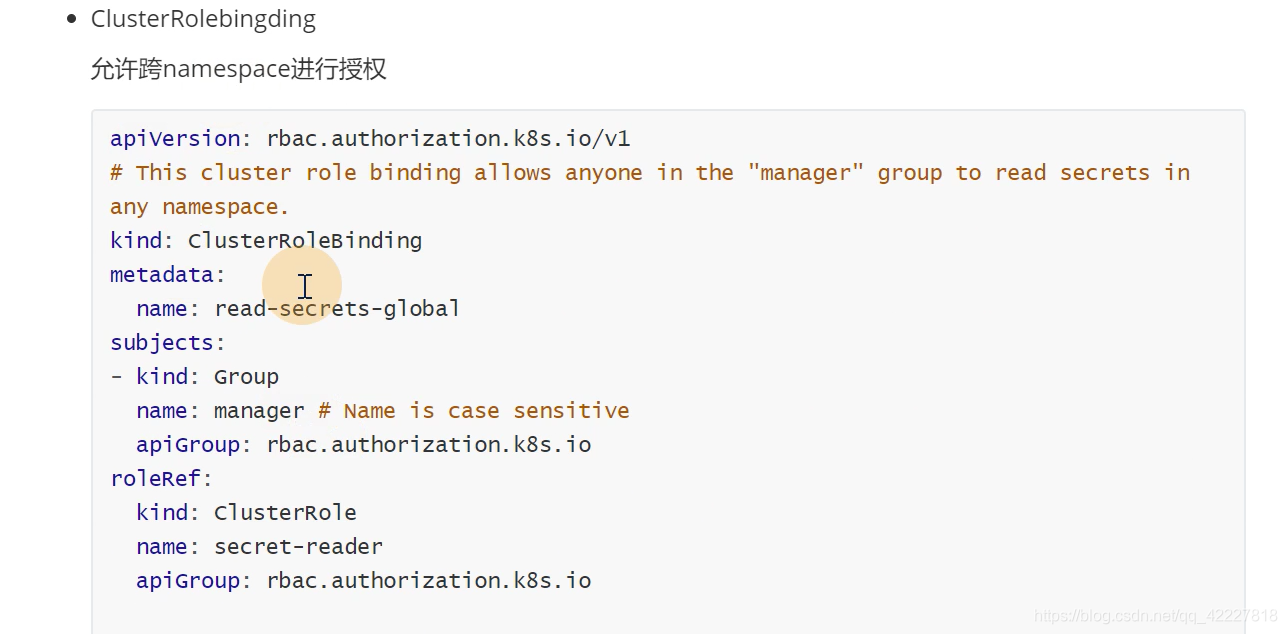

下面是把custerrole绑定给了group。只有做了绑定后，前端的请求才会被K8S认识
在这里插入图片描述

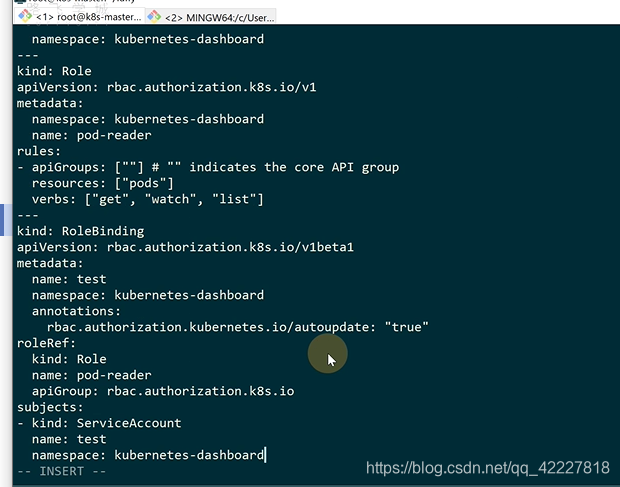

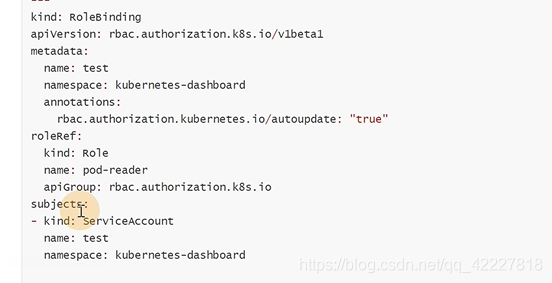

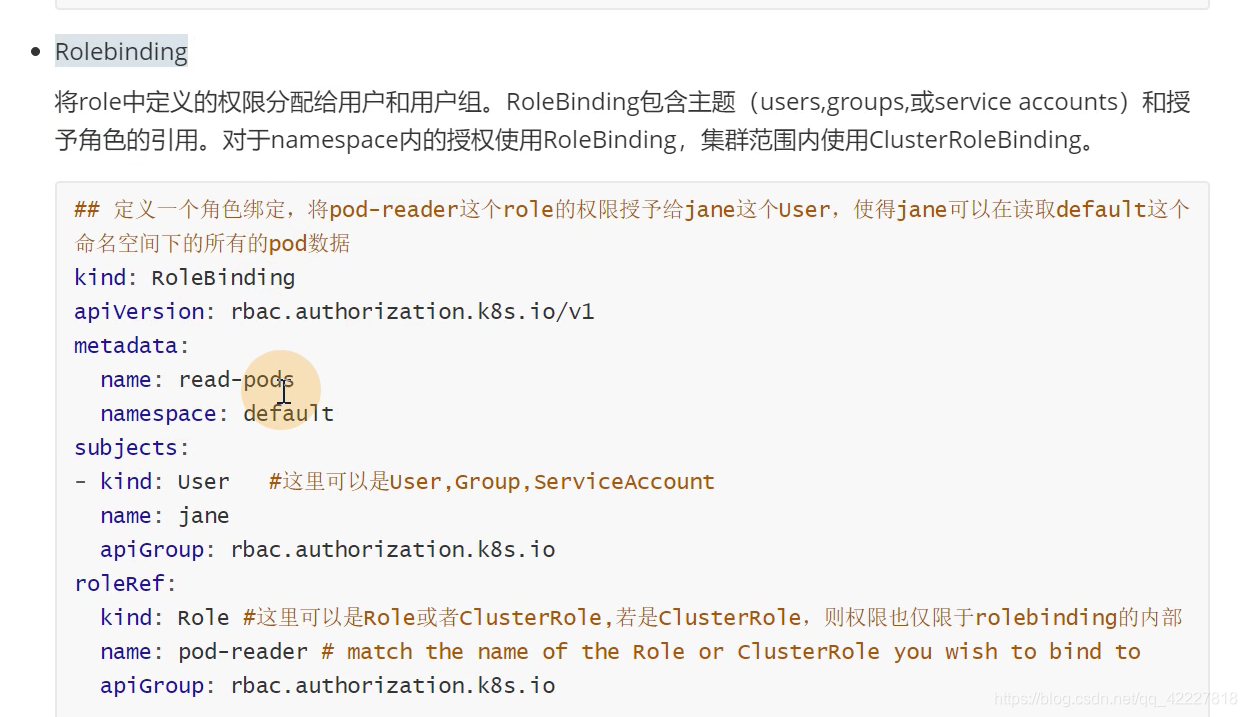

如何去做绑定rolebinding,是绑定在namespace里的

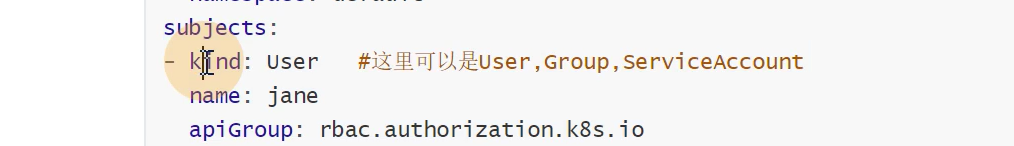

绑定的主题subjects，name，group

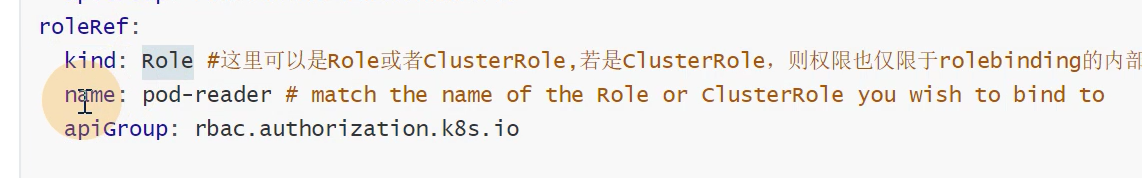

把pod-reader这个权限赋值给jane

注意名称空间的范围

在这里插入图片描述

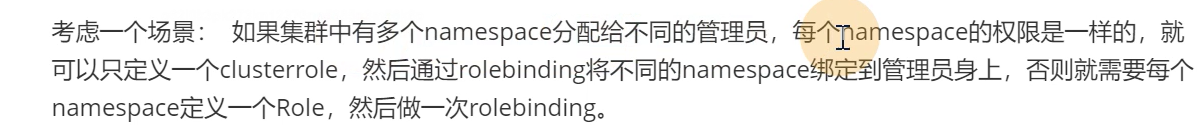

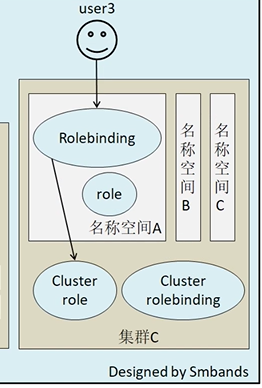

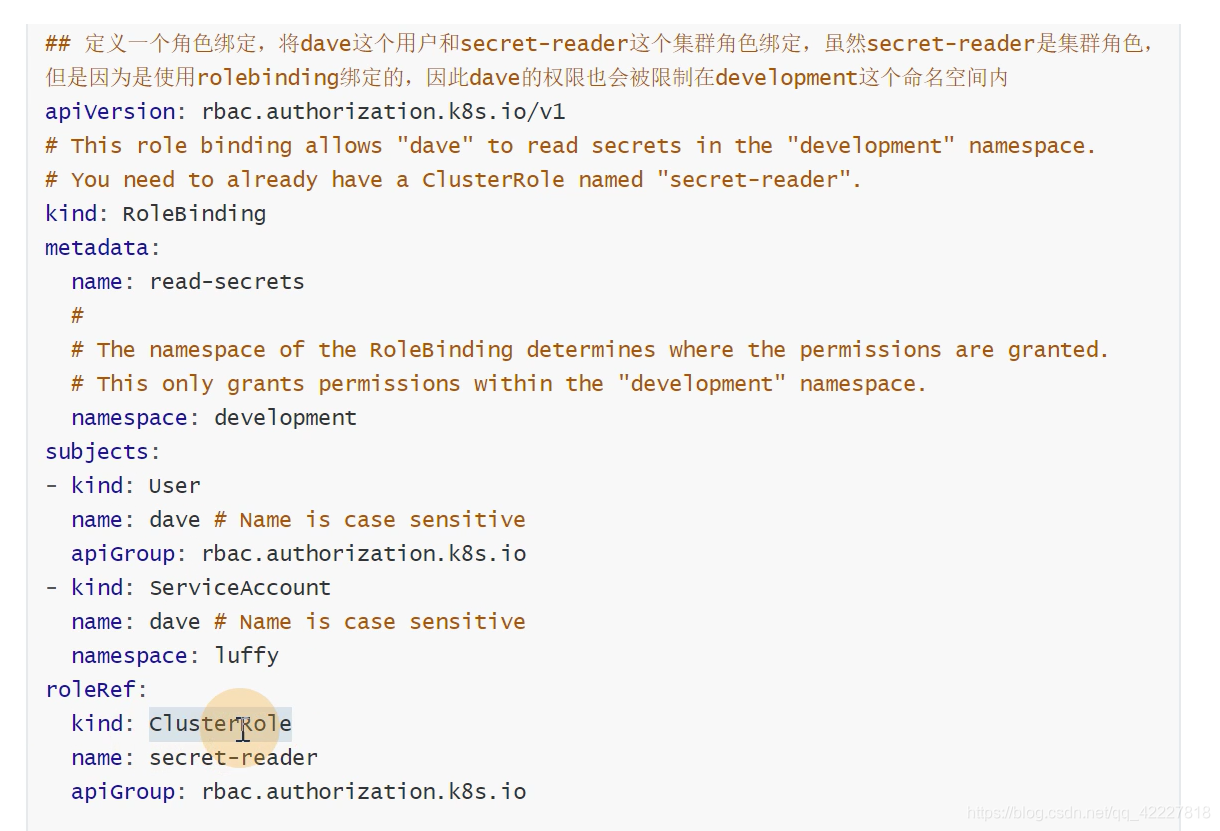

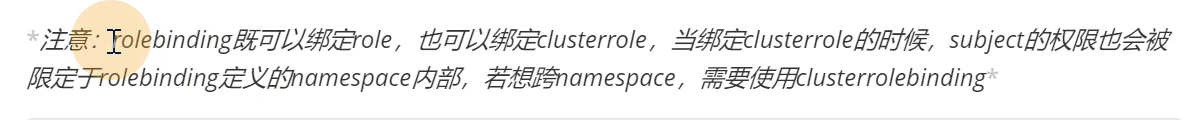

这里因为用的是rolebinding，用户和serviceaccount所以只能操作development下的权限，虽然权限是clusterrole，但是是用了rolebinding来绑定权限。
rolebinding可以来限制权限范围

可以实现一个跨集群的访问操作

在这里插入图片描述

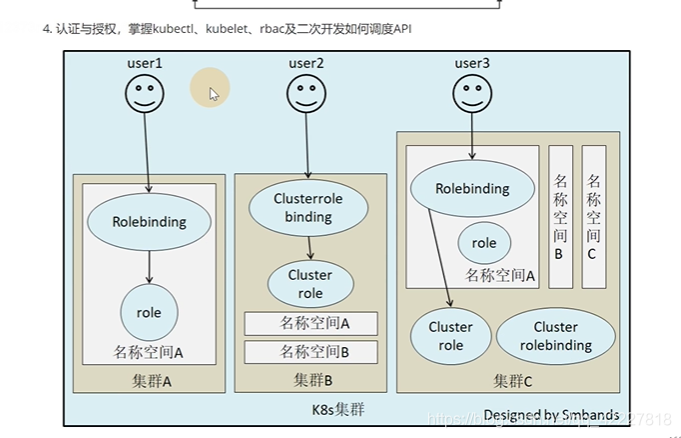

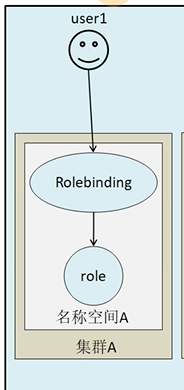

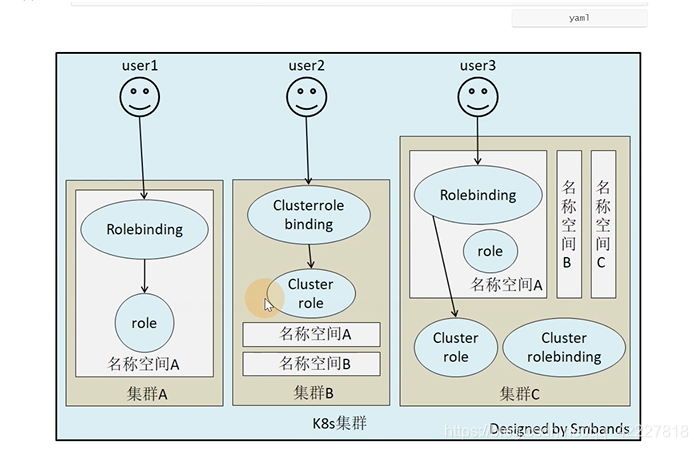

用户想要role权限，可以通过 rolebinding指定到这个role里

有两个名称空间，可以使用跨命名空间clusterrolebinding

集群c有三个名称空间，虽然绑定的是一个集群的角色，但是绑定方式是rolebinding，所以只有名称空间A的权限
在这里插入图片描述

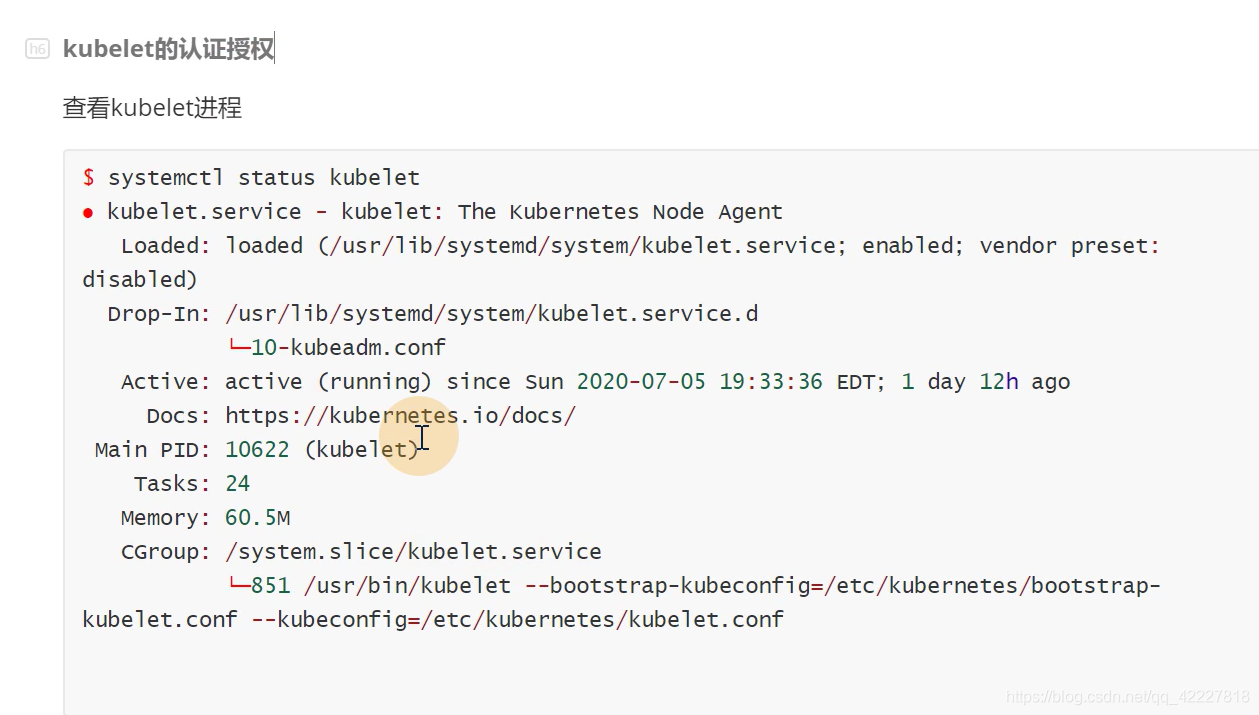

4.4 kubelet如何利用Node模式实现认证授权

kubelet可以汇报节点状态，也可以去启动pod，更新pod，也需要调用apiserver，调用etcd
在这里插入图片描述

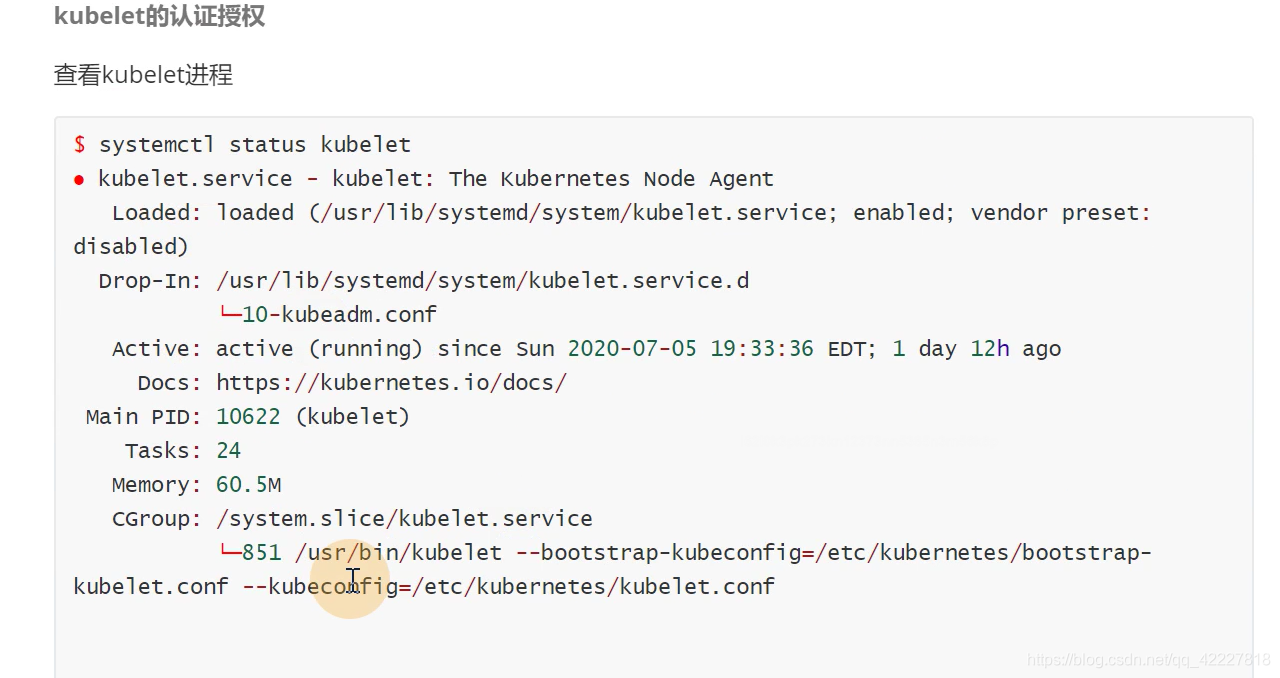

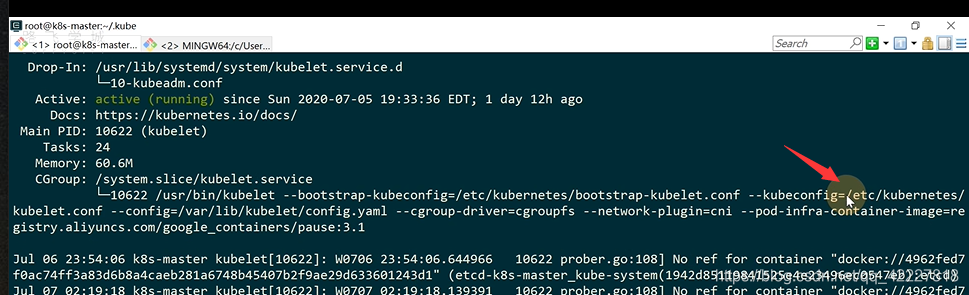

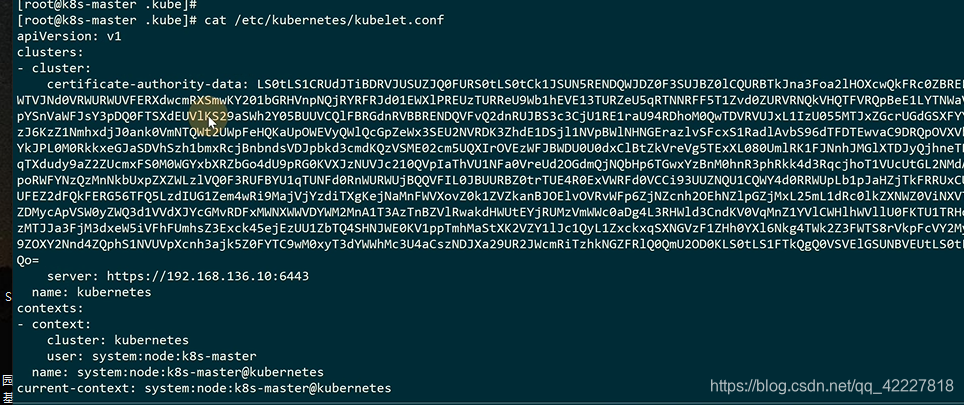

这里有一个kubeconfig文件

跟kubectl的文件非常相似，前面是跟证书

在这里插入图片描述

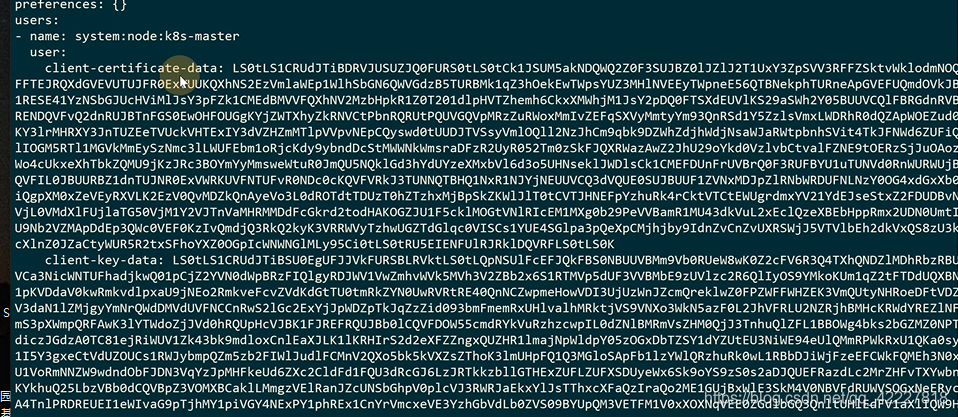

下面是跟证书签发的证书和私钥

在这里插入图片描述

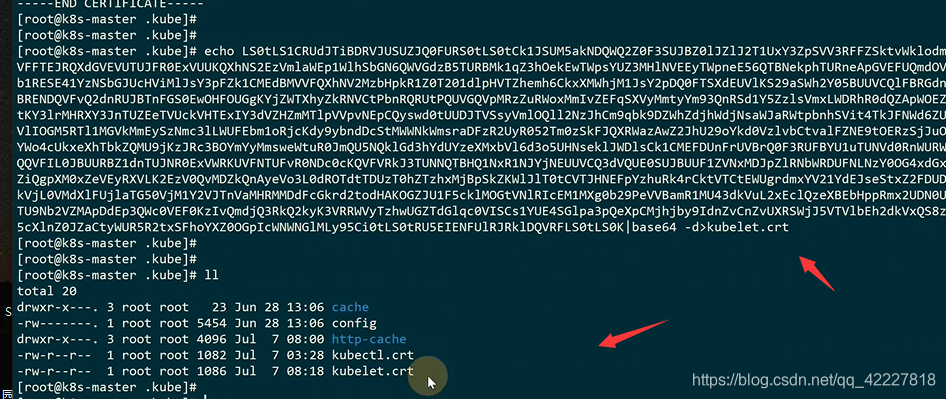

保存下来，方便看内容

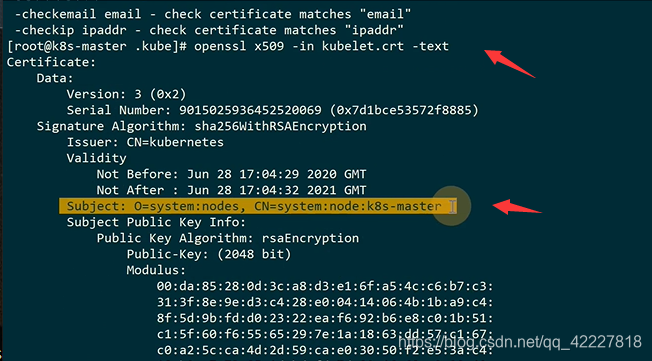

是不是集群根证书签发的

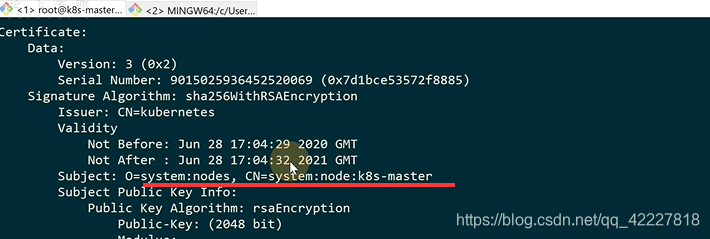

证书里的认证没问题，还需要拿到用户和组信息鉴权，这两个信息作为group，cn传递给rbac授权，使用rbac授权的就会有rolebinding和clusterrolebinding来绑定这个权限给用户
在这里插入图片描述
查看整个集群全部的rolebinding

get资源的时候不值当具体资源，K8S会把资源全部打印出来

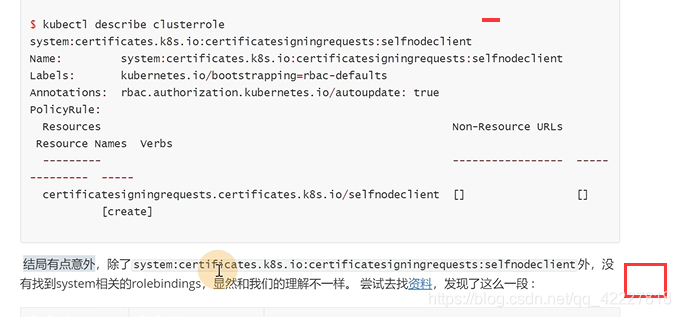

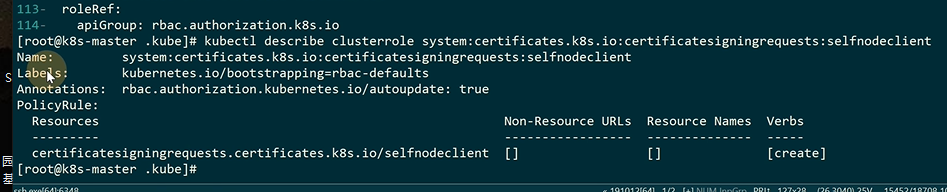

clusterrole

用这个clusterrolle去像操作kubectl一样是肯定不行的

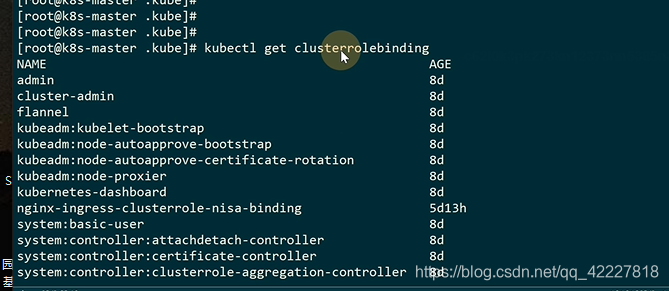

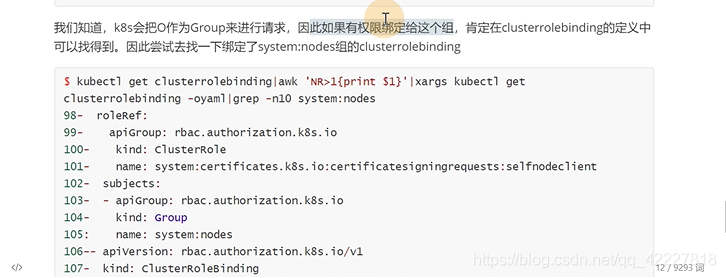

找一下clusterrolebinding

在这里插入图片描述

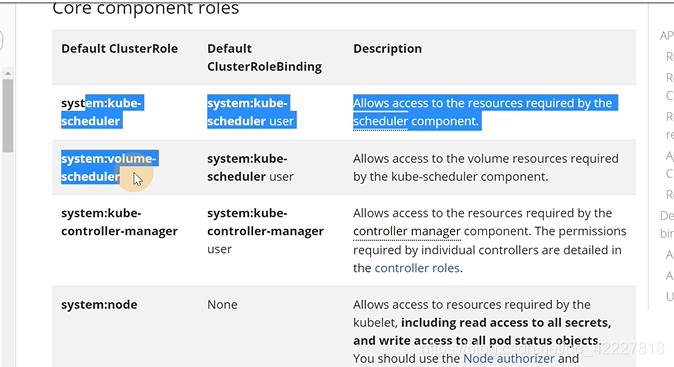

这里是核心组件的权限

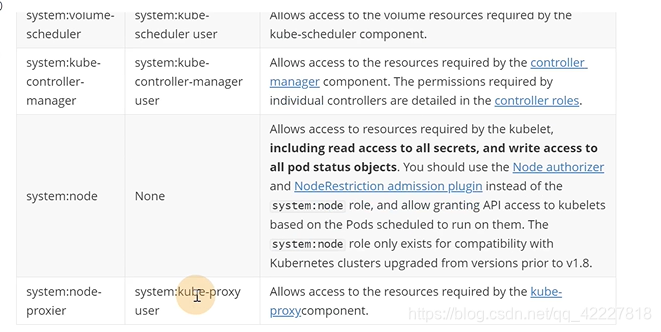

允许kubelet访问资源，包括读写的权限

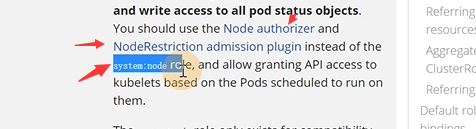

应该使用前面的替代后面的角色

在这里插入图片描述

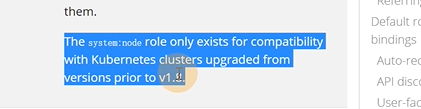

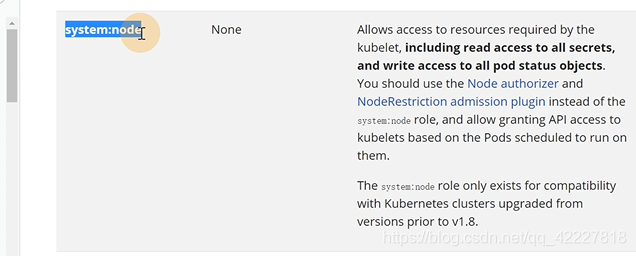

这个是为了兼容之前的版本，1.8之前都是system:node，1.8之后K8S不使用了，但是为了保持之前的版本兼容，保留了

在这里插入图片描述

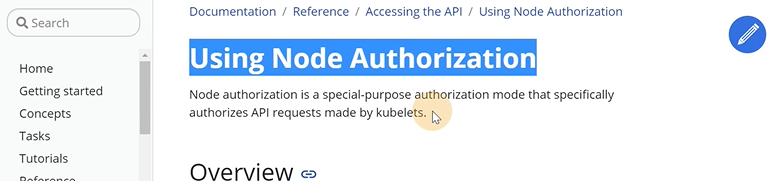

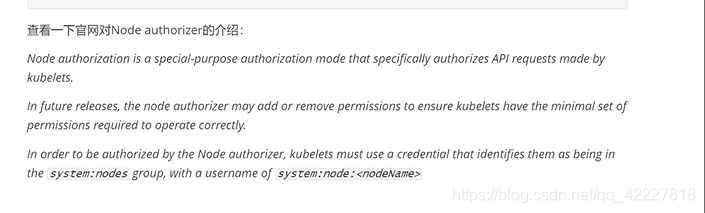

使用node授权，node就是去解决kubelet授权的

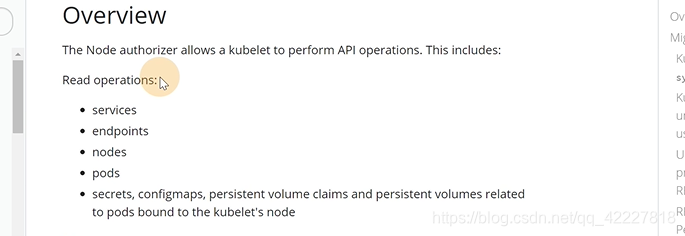

这些是读操作

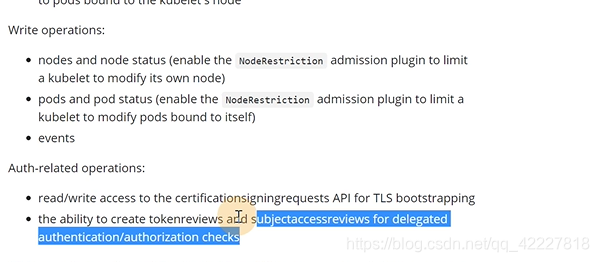

写操作和授权相关操作

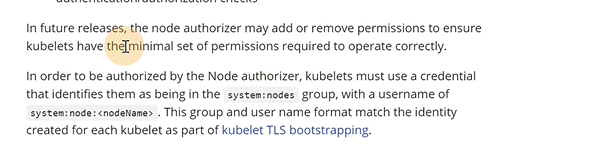

未来可能在node选择器里增加和删除确保kubelet只能拥有它所需要的操作权限

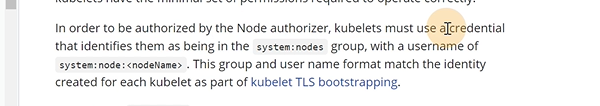

如果要使用node选择器，必须保证传过来的组叫system:nodes和用户名是system:node:< nodename>
在这里插入图片描述

在这里插入图片描述
kubelet授权和kubectl是两种授权，kubectl是rbac，kubelet是node authorization

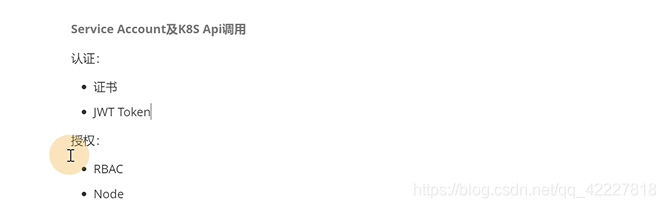

4.5 Service Account及k8s api的调用

在这里插入图片描述

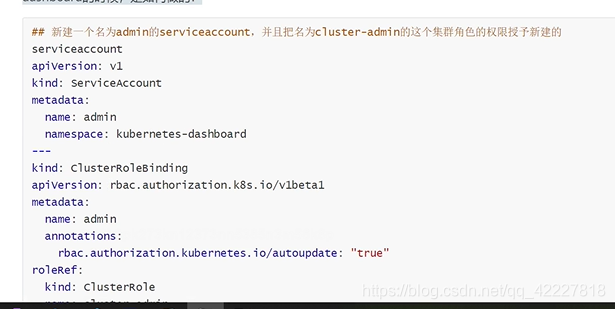

基本上在K8S二次开发都是使用serviceaccount+rbac方式

加个—，就是同一个yaml文件写多个资源的写法

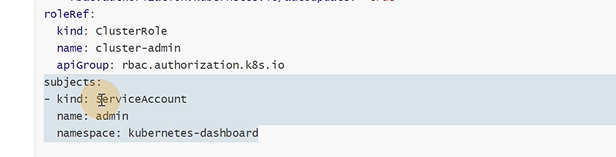

kubectl就是用的cluster-admin,集群管理员的角色，把这个权限赋予给subject主体，serviceaccount，就可以通过这个账号去操作集群里的资源
在这里插入图片描述

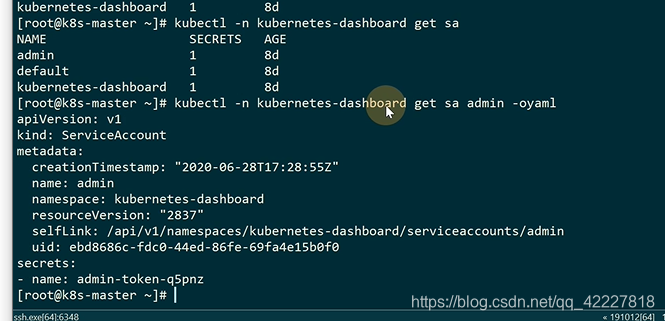

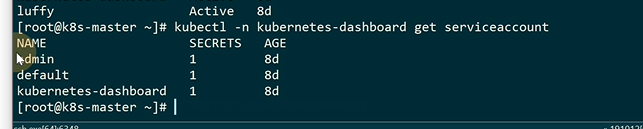

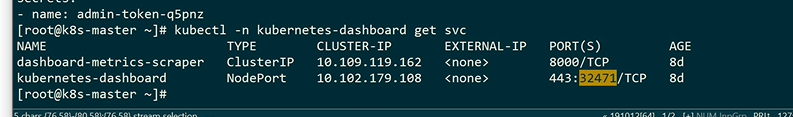

这里之前有一个dashboard

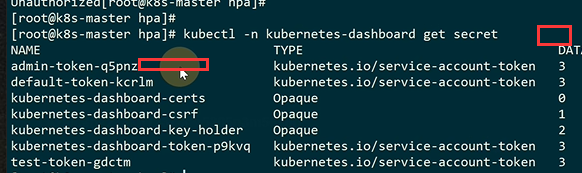

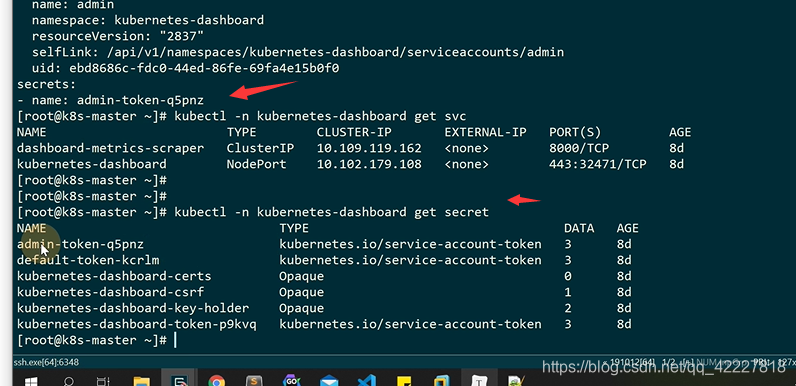

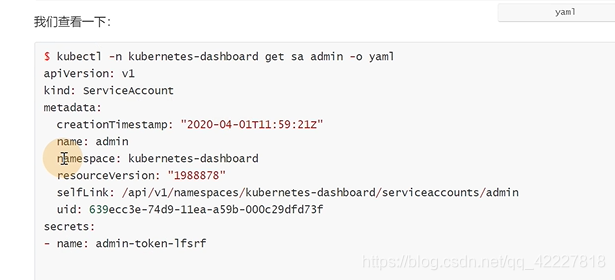

找一下这个secrect

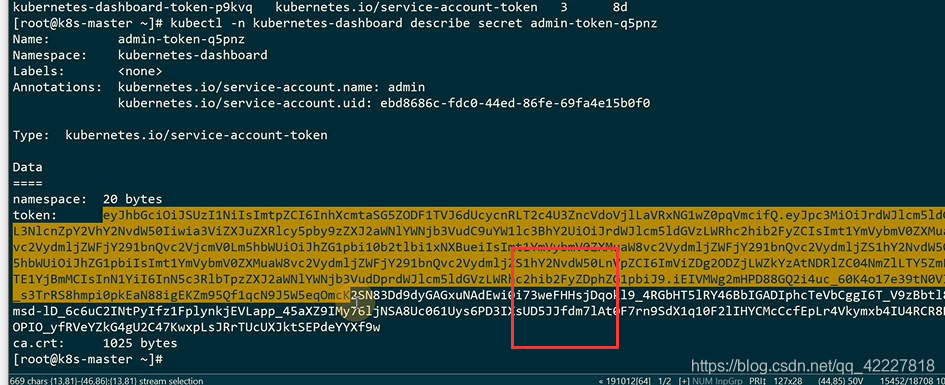

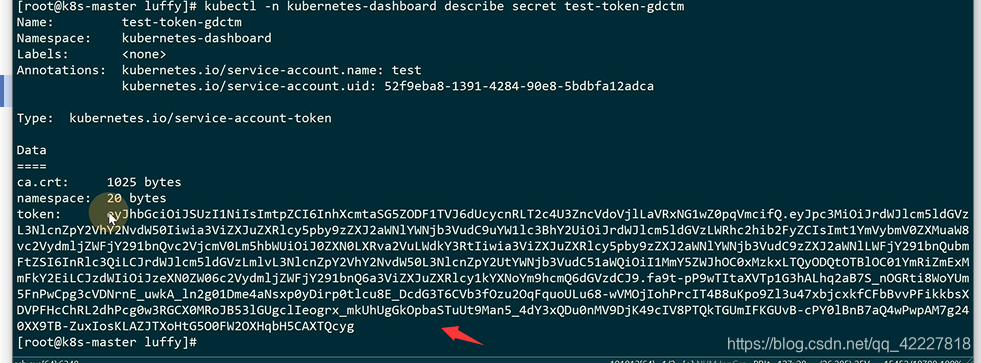

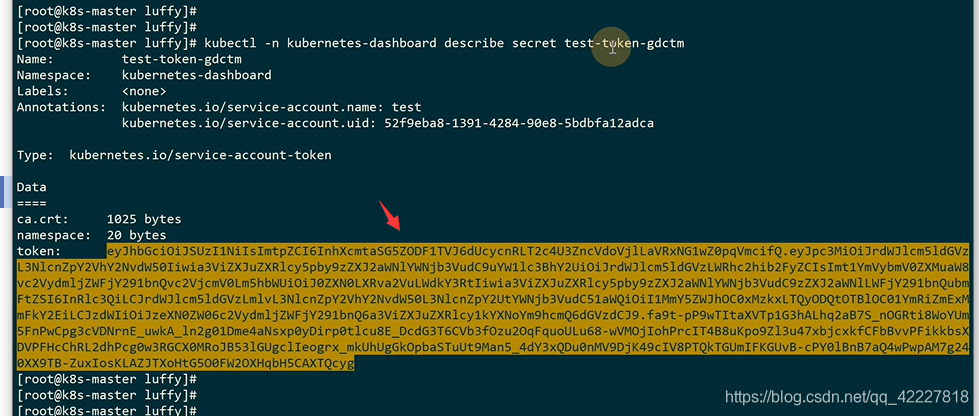

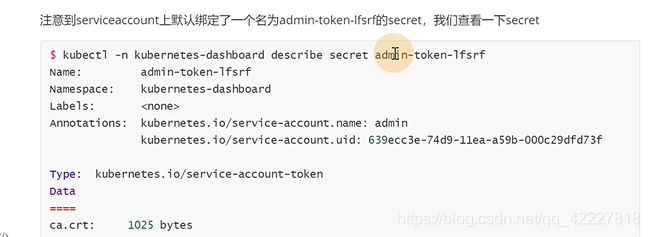

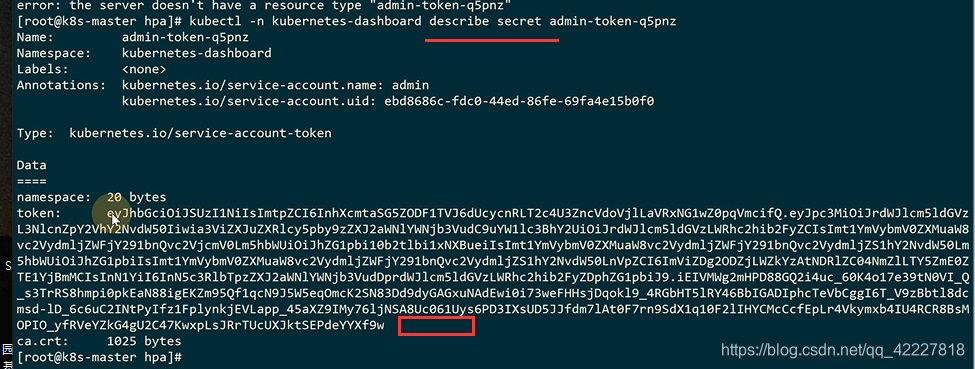

描述一下这个secrect的信息，主要是这个token信息

所有的resources都可以操作

在这里插入图片描述

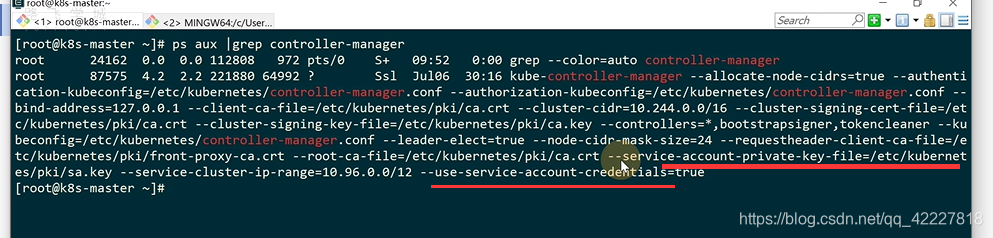

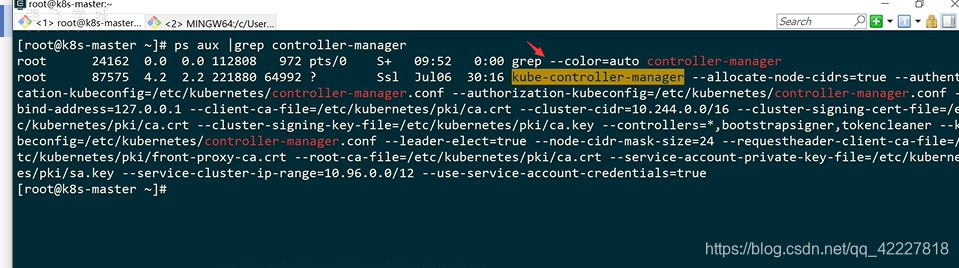

这是contoller-manager的地址

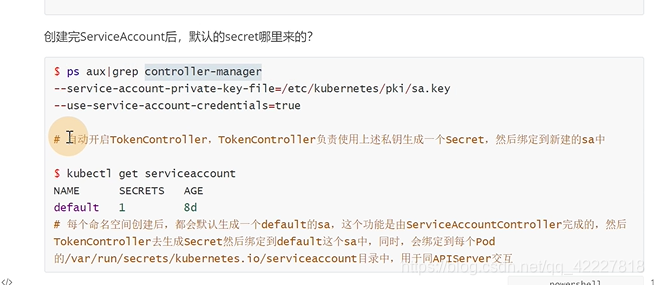

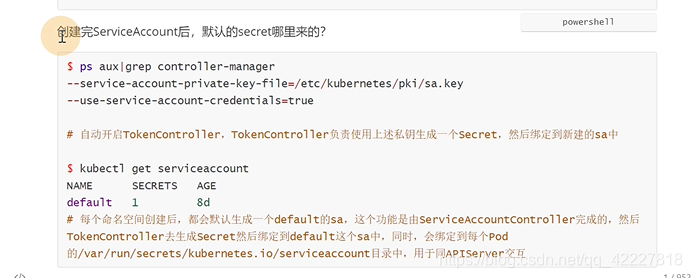

controller-manager组件会去自己开启tokencontroller，会去检测每一个创建的serviceaccount对象，如果没有token，就会去用我们的私钥去生成一个，绑定到新建的serviceaccount中

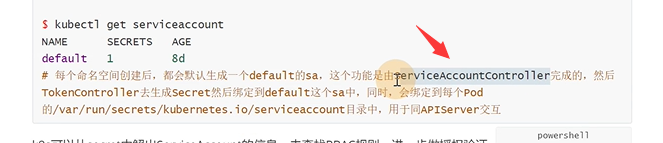

在默认名称空间里有一个默认的default，serviceaccount
在这里插入图片描述
其实任何一个名称空间里都有一个default的serviceaccount

在这里插入图片描述

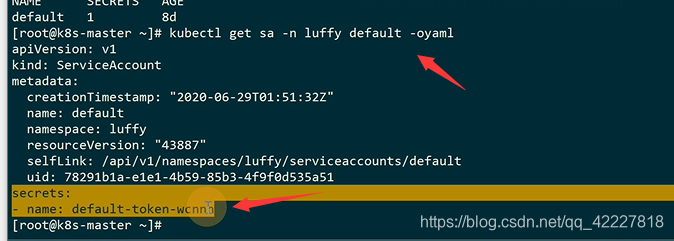

在这个default之下才会有secret

在这里插入图片描述
**我们创建每一个namespace的时候，会首先生成一个default的serviceaccount。
**
由于controller-manager有两个参数，token-controller会在default serviceaccount里绑定一个 secrect
serviceaccountcontroller会在创建一个名称空间的时候创建一个叫default的serviceaccount，有了这个default的serviceaccount，tokencontroller才会去生成secret然后绑定到default这个sa中。

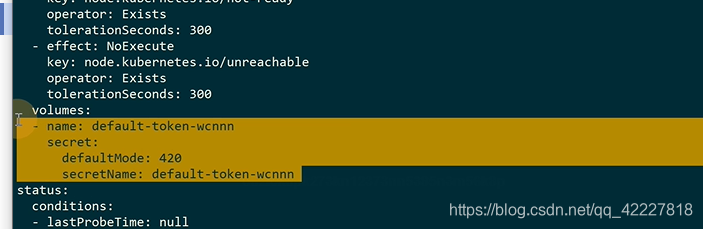

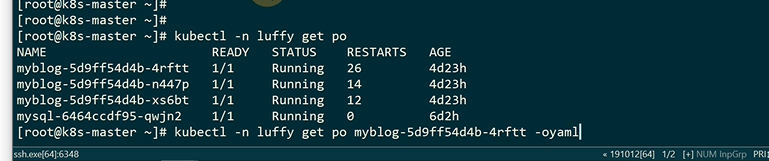

同时每创建一个pod，会绑定一个/var/run/secrets/kubernetes.io/serviceacount，用于和apiserver交互，也就是在pod内部可以和apiserver做交互
在这里插入图片描述

在这里插入图片描述

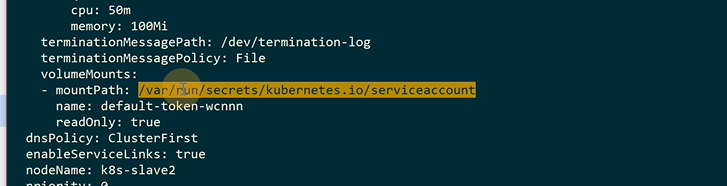

创建的默认的secrect挂载在这个路径下

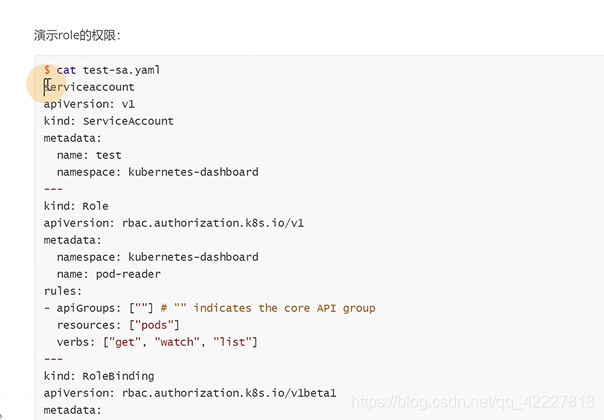

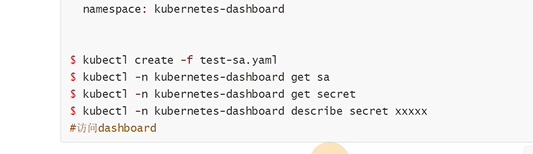

首先在dashboard创建了一个叫test名字的serviceaccount
在这里插入图片描述

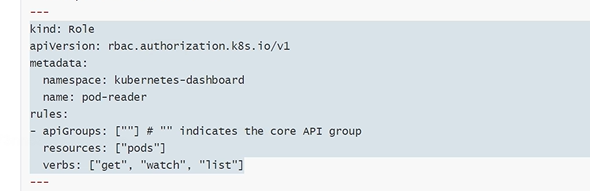

创建了一个role，在kubernetes这个名称空间里只有pod的读取权限

创建一个rolebinding，绑定给serviceaccount

新建了一个test

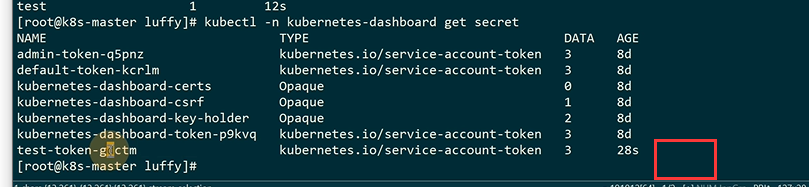

每创建一个pod都会创建一个secret

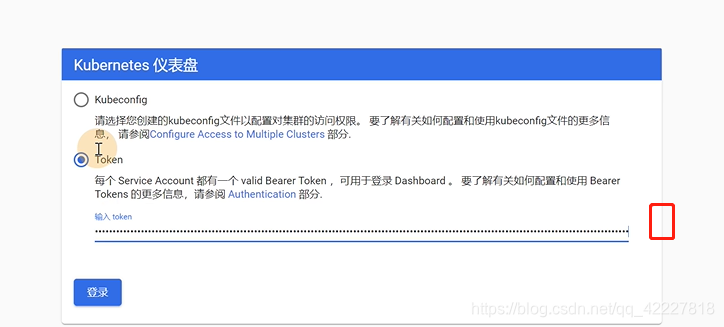

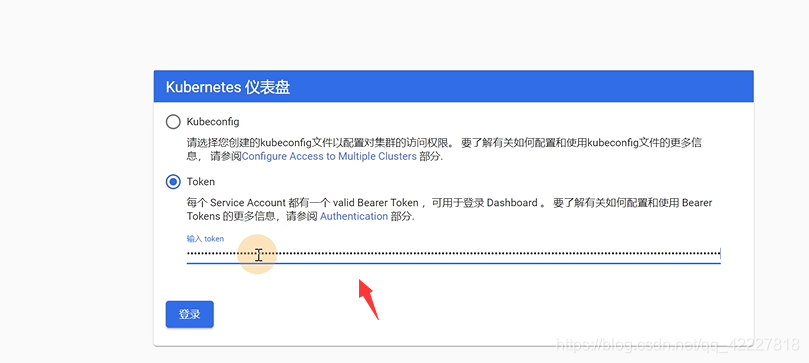

可以用这个token去访问dashboard，来验证授权规则
在这里插入图片描述

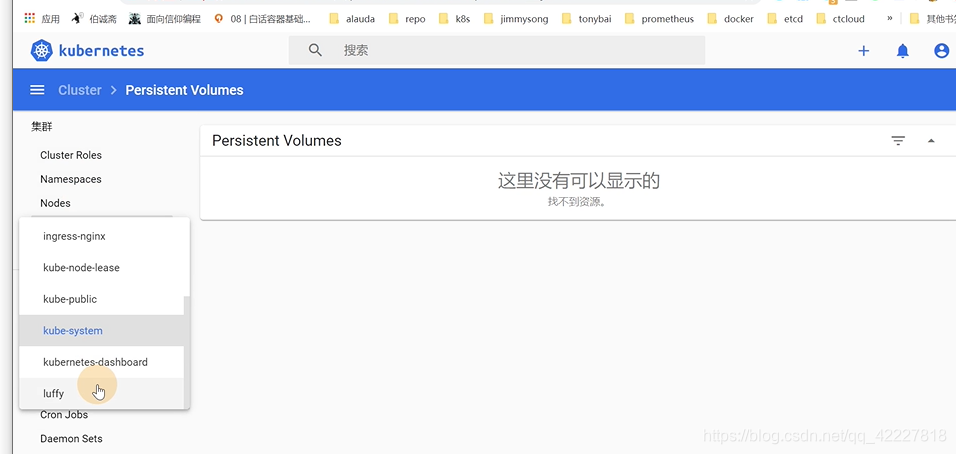

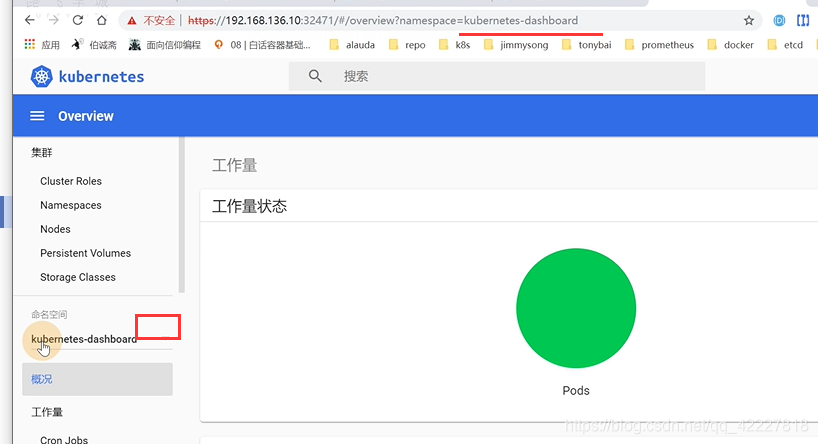

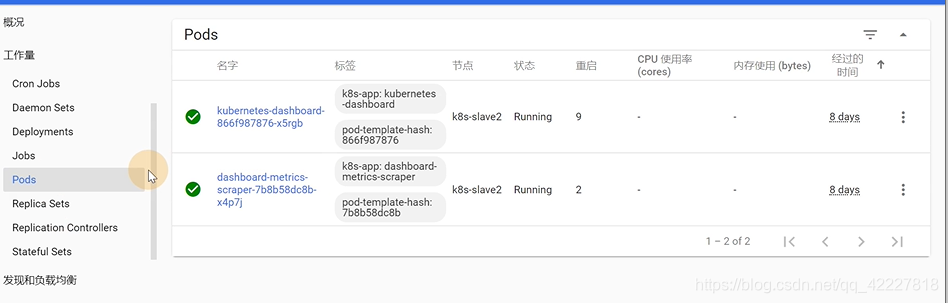

点击pod，可以展示出内容

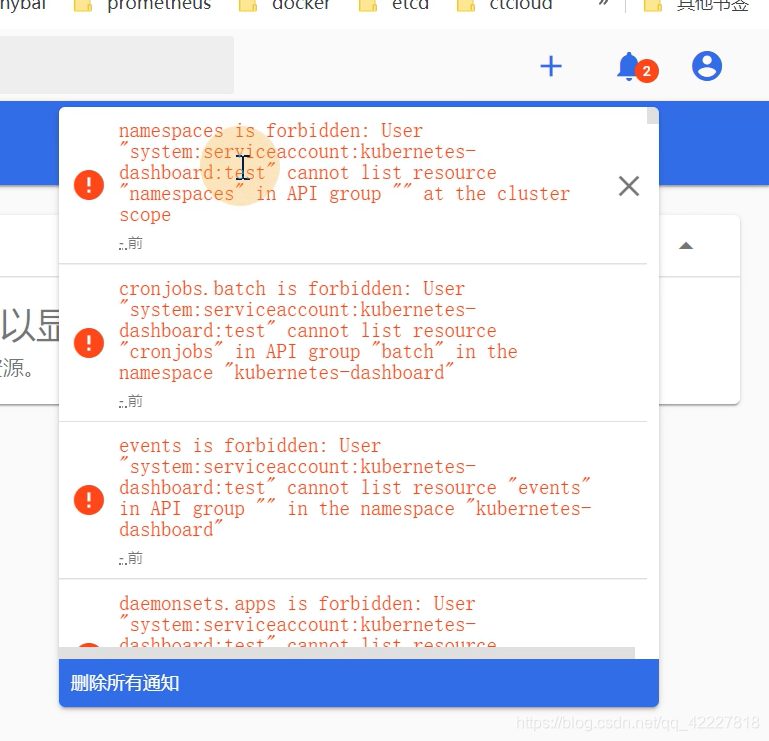

提示我们没有权限

通过curl如何去调用api

我们要调用api就是这个

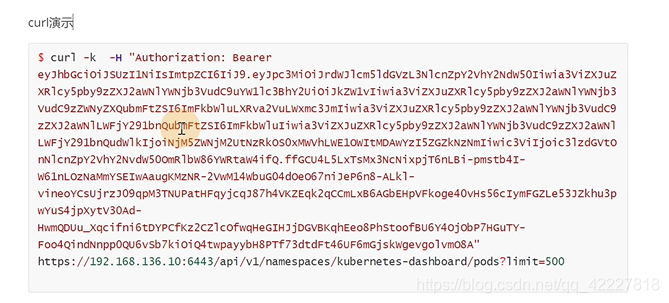

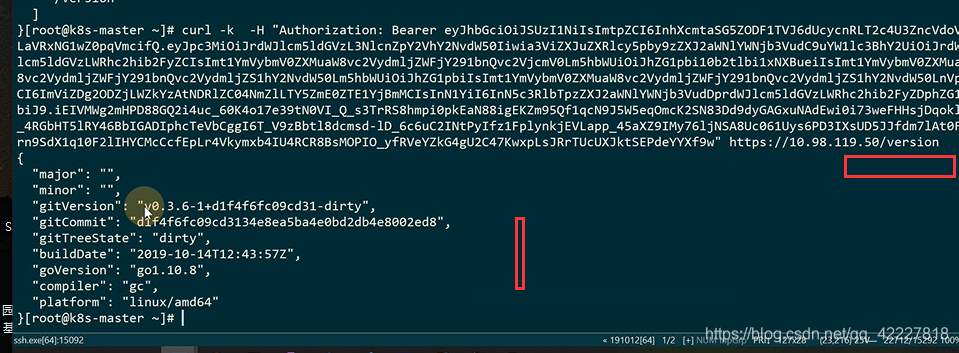

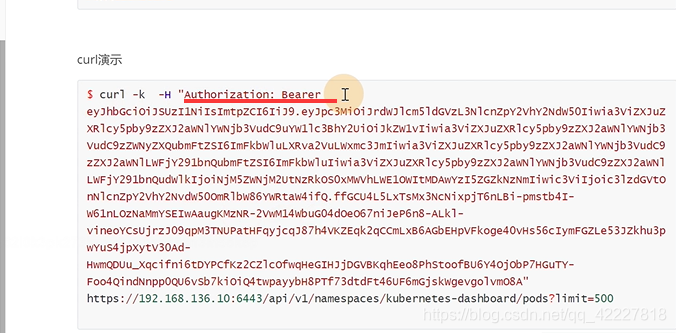

authorization:bearer 是经常开发的时候用的一个认证的头，bearer后面有一个空格，多一个不行，少一个也不行
在这里插入图片描述
复制这个token

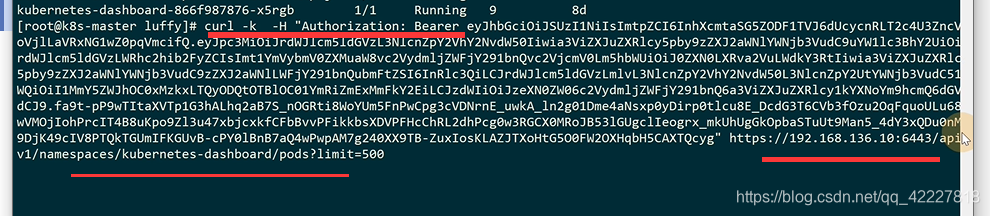

后面跟dashboard的url，指定kubernnetes-dashboard名称空间

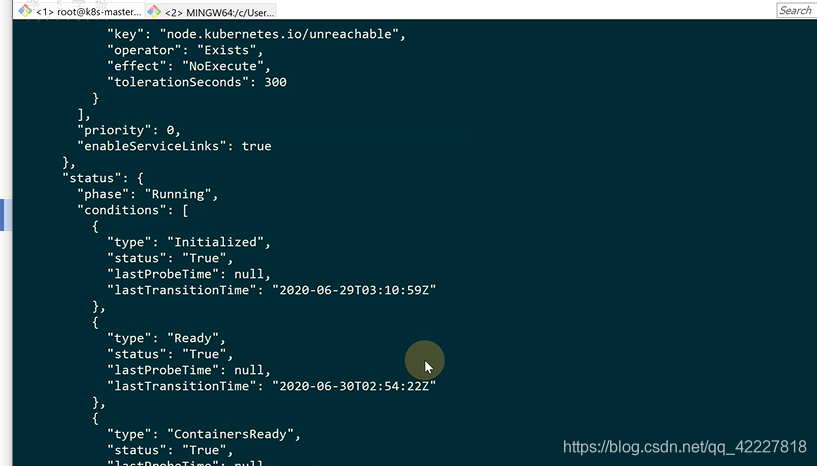

可以拿到数据

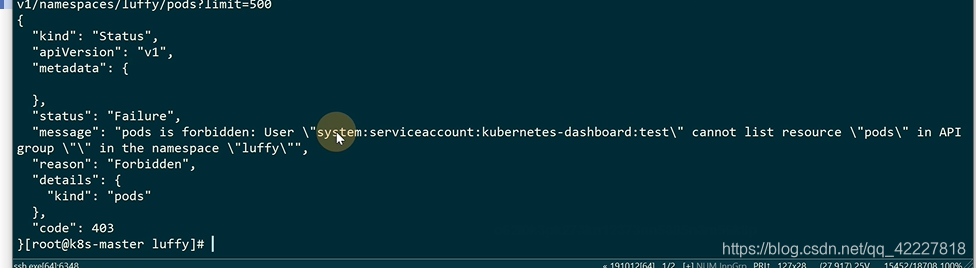

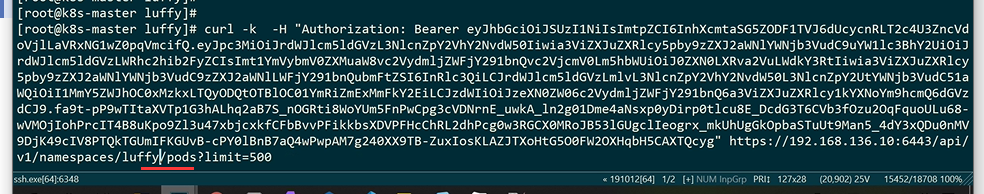

换成luffy名称空间就访问不到数据了

没有权限

K8S认证包括三大部分，一部分是认证（证书和token），一部分是授权（rbac和node，node只有kubelet用这种方式去授权，理论上操作资源都是通过rbac去做），adminssion control整个控制（偏安全管理方面的）
二次开发的时候更多的是用serviceaccount和rbac去做cluster API的开发

在这里插入图片描述

第5章通过HPA实现业务应用弹性伸缩

5.1 HPA控制器介绍

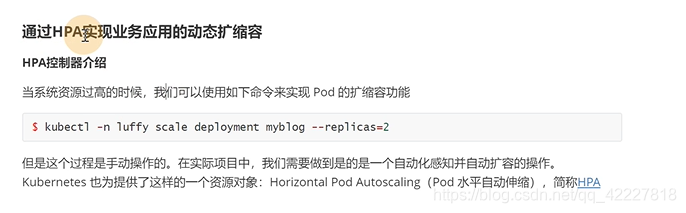

使用HPA，让业务实现动态缩容扩容
horizontal pod autoscaling，pod水平自动伸缩
在这里插入图片描述

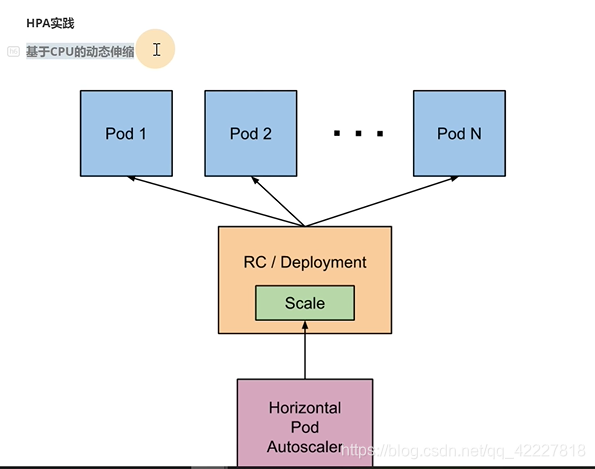

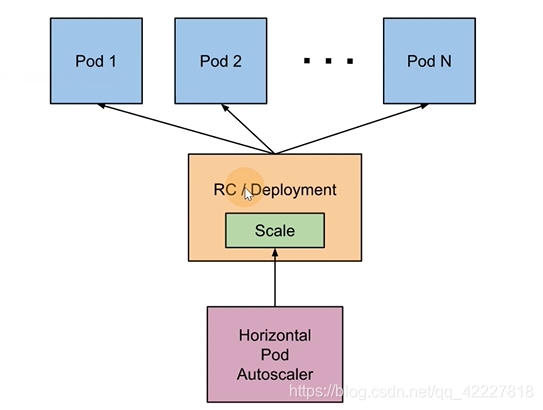

rc是副本控制集，deployment是部署，scale连接了HPA,HPA作用于某个deployment或者rc，rs上的，是一个支持水平扩展的资源，像daemonset这个资源就不行，不支持水平扩展

HPA其实是一个监控pod的使用率，满足阀值就去扩容缩容
在这里插入图片描述
HPA需要拿到pod的metric数据，也就是监控数据

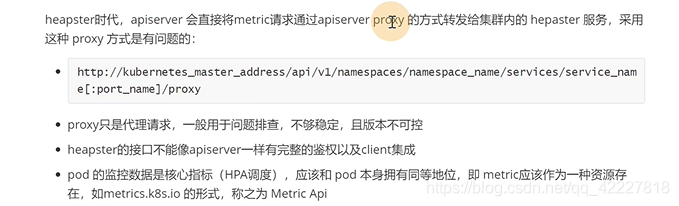

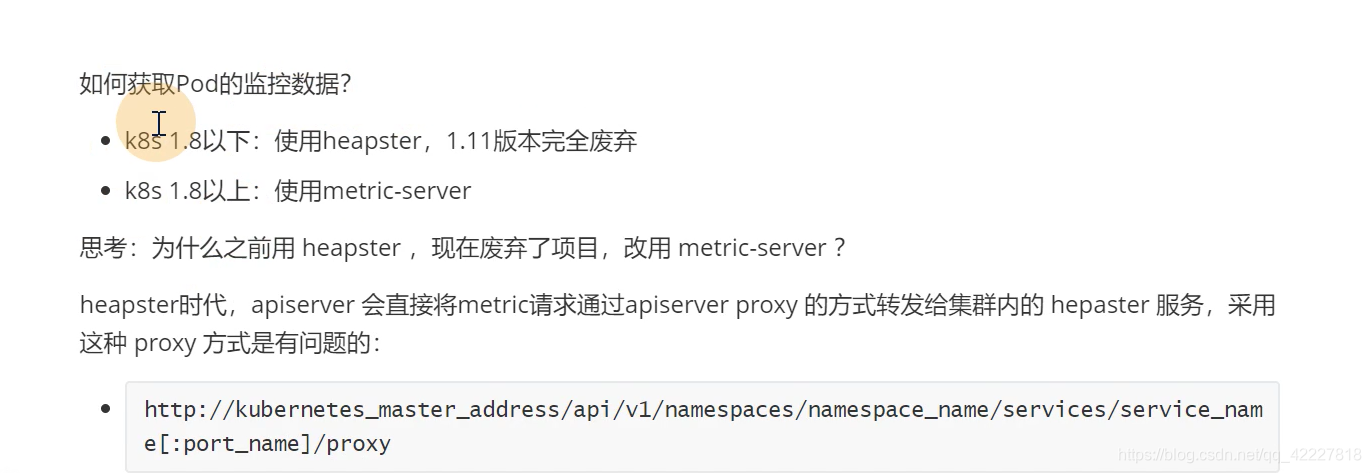

通过apiserver这种方式代理了之后，整个访问路径是service_namep[portname]，这样明显不符合restful风格规范。
不能像apiserver鉴权。
metric apiK8S把监控也做的标准化了
在这里插入图片描述

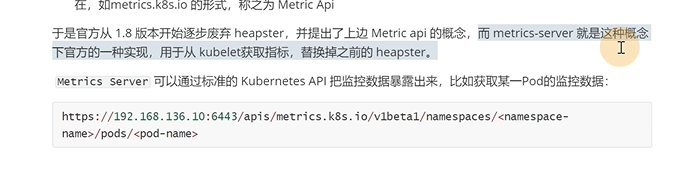

1.8开始，metrics-server就逐渐成为一种监控方式，作为HPA请求的一种数据来源

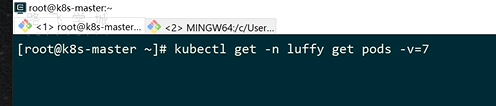

-v=7 可以查看执行过程

在这里插入图片描述
这里有一个url地址

可以像访问K8S里的核心资源一样，访问一些监控数据（metric-server提供的）

在这里插入图片描述

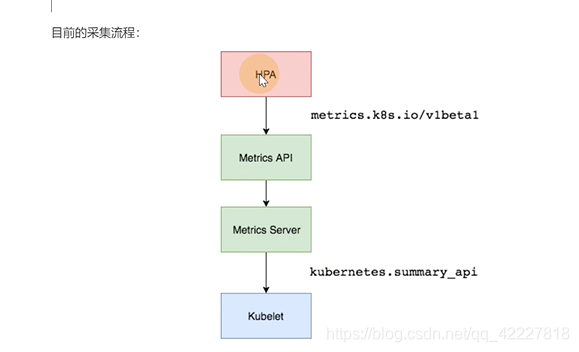

HPA通过metrics.k8s.io/v1beta1，调用mertic-server提供的mertiecs-api，metrics-server再去通过kubernetes.summary_api调用kubelet去拿数据，采集数据还是kubelet去做

在这里插入图片描述

5.2 Metrics-Server安装

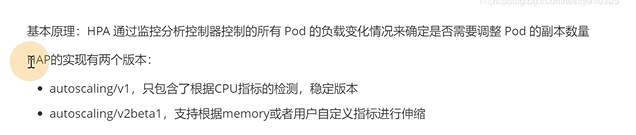

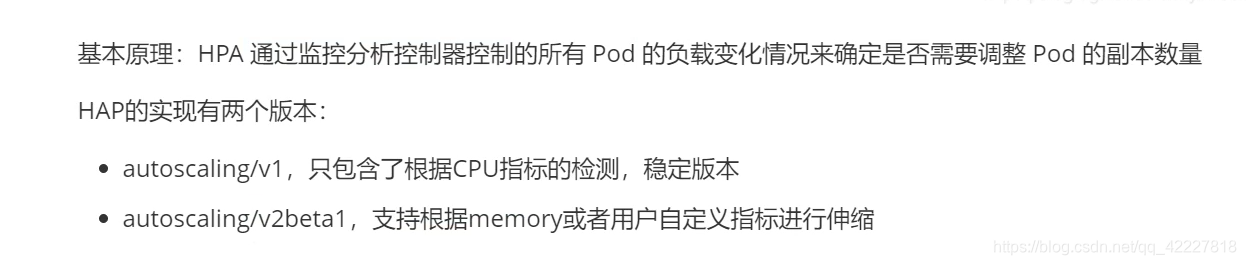

HPA的实现有两个版本，v1只包含了根据cpu指标的检测，v2beta1，支持内存的指标和自定义的指标

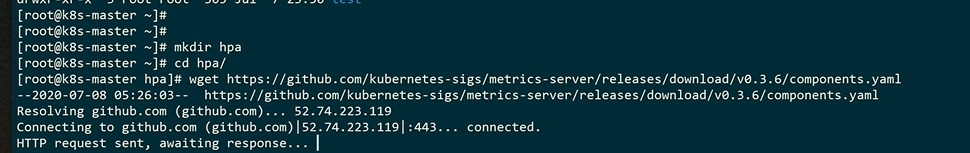

在这里插入图片描述

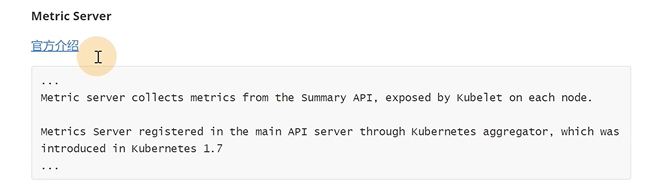

metric server收集每个节点的summary api，真实采集数据是kubelet去做的。
metrics server 把自己的api注册到K8s官方的 aggregator聚合器，这样才能通过标准的K8Sapi去访问数据

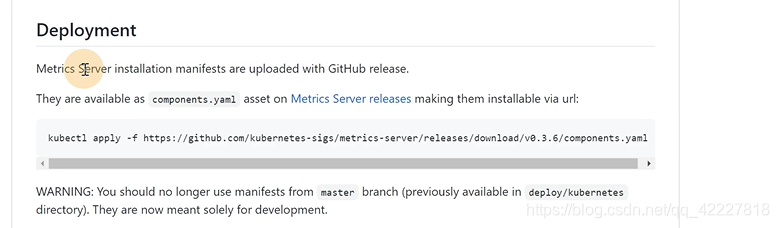

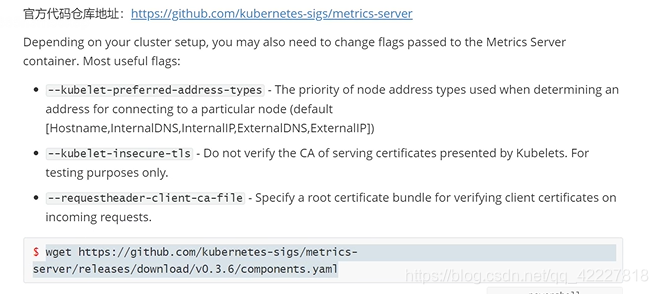

直接运行会报错，提示我们需要修改一些配置
在这里插入图片描述

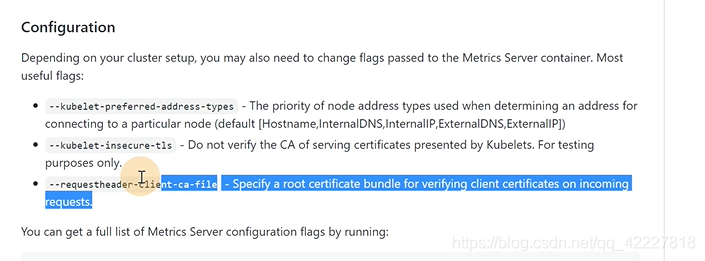

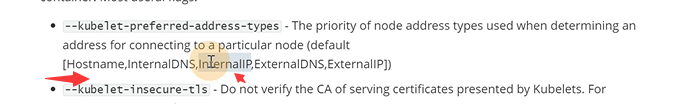

**metric通过kubelet拿数据，就需要访问kubelet的地址，这就是kubelet地址的访问顺序 **

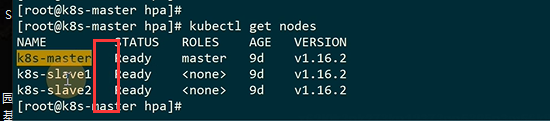

hostname就是这个，mertics是容器部署，就肯定解析不到这个域名

internalip就是内网ip，是可以访问到的

kubeadm初始化签发证书的时候，其实是把每台机器的hostname打到证书里，叫ipsince（里面一堆证书或者域名）
在这里插入图片描述
下面的就不用配置了，因为前面已经insecure不校验证书了

一个yaml文件可以写多个资源类型

在这里插入图片描述

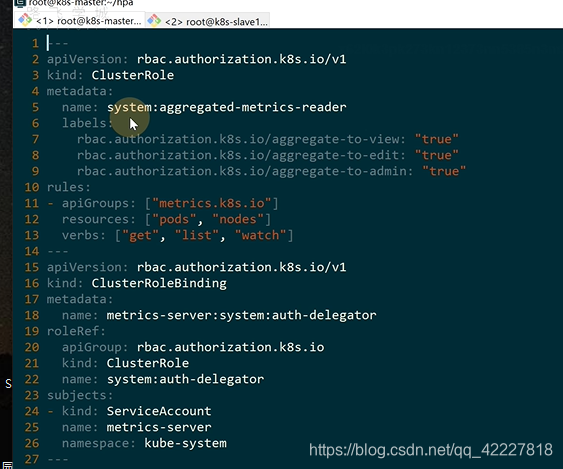

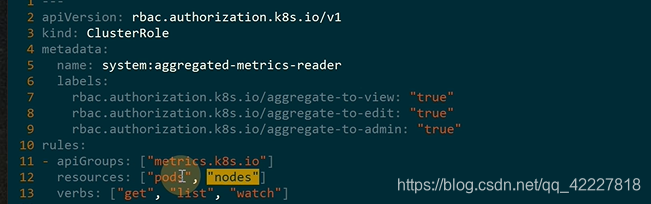

定义一个clusterrole，只需要拿pod和node的监控数据就可以了

在这里插入图片描述

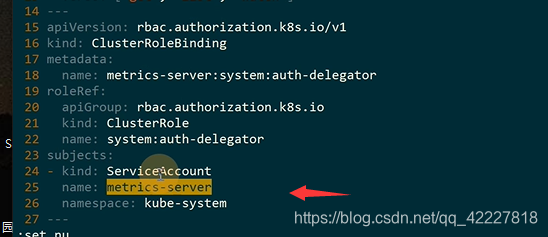

绑定到了一个metrics-server的serviceaccount

在这里插入图片描述

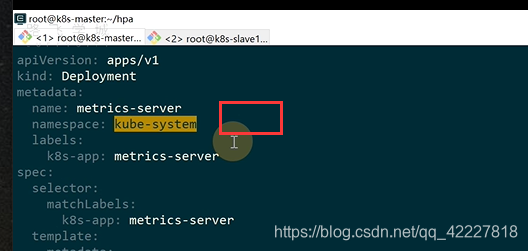

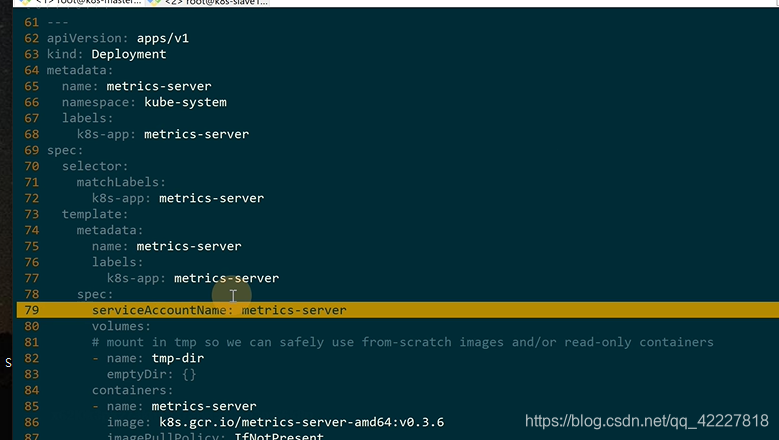

下面是deployment使用一个serviceaccount叫metrics-server，这样pod里的容器就有了metrics-server权限，这是在pod内部使用metrics-server的用法

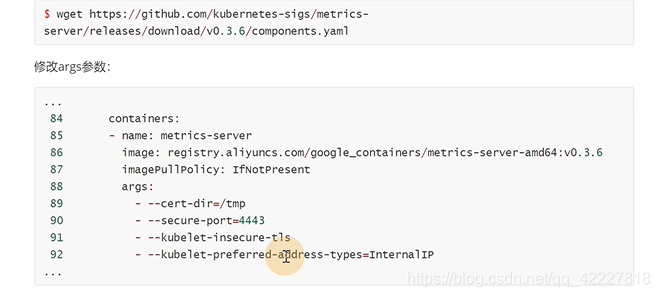

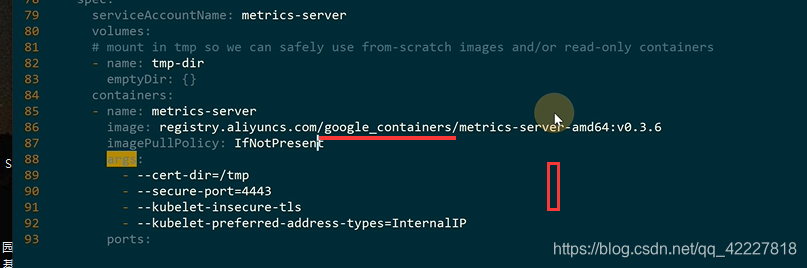

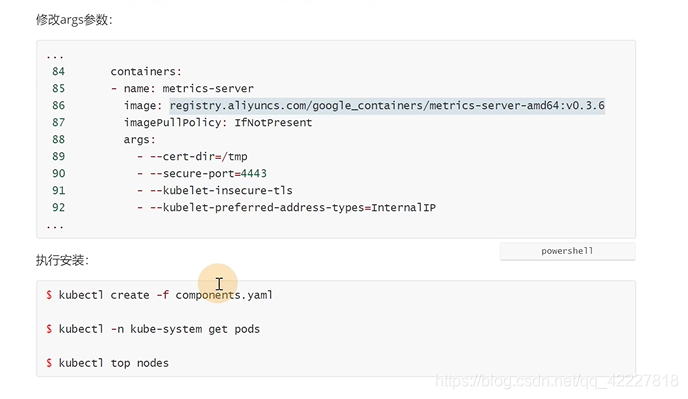

加上参数否则会报错，顺便替换成阿里云

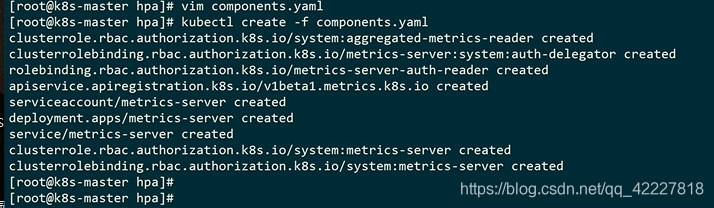

默认放在kube-system里的

在这里插入图片描述

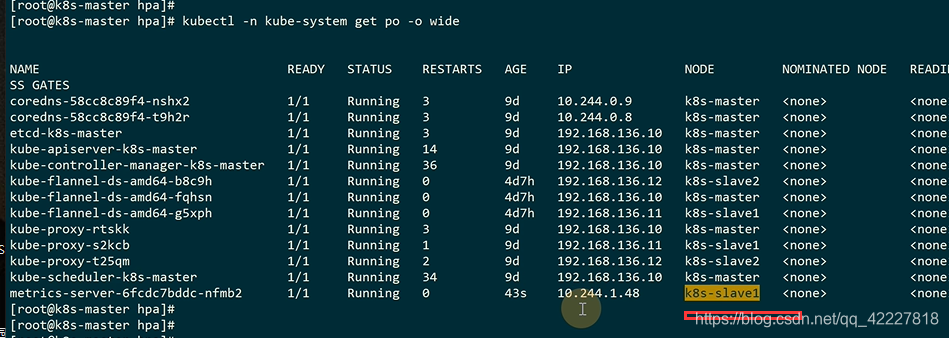

跑到了slave1节点上

在这里插入图片描述

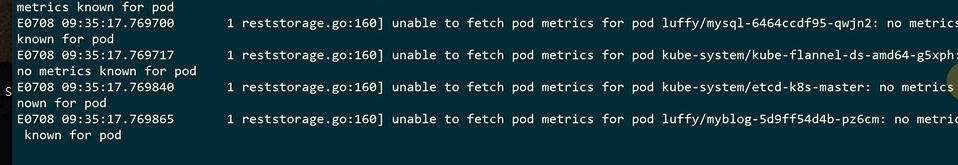

查看日志有没有坑

有些pod如果不加资源限制会有错误

在这里插入图片描述

5.3 kubelet与cadvisor如何采集监控数据

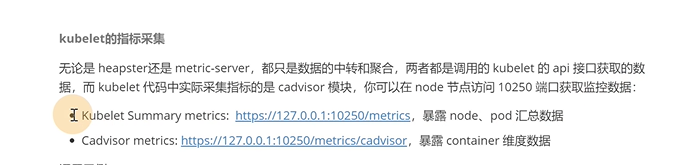

无论是heapster还是metric-server，都只是数据的中转和汇集，本身不采集数据，只是把数据拿来之后暴露出去，两者都是去调用kubelet的api去获取数据。kubelet有很多功能，负责采集指标的只是cadvisor这个模块。

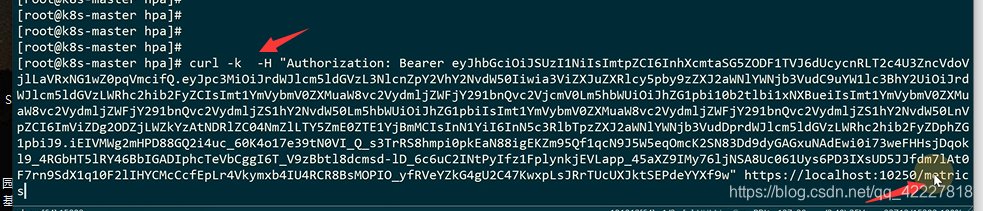

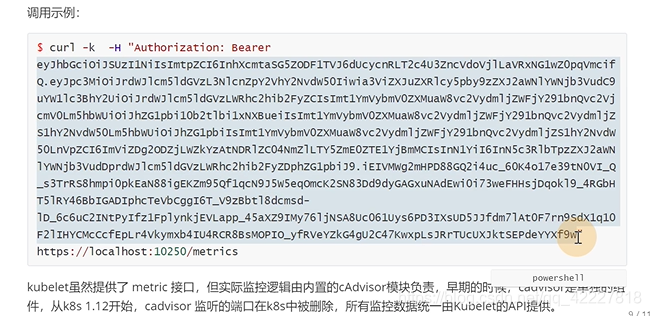

可以通过10250的端口获取数据

在这里插入图片描述

直接访问是不行的，需要认证

可以去拿dashboard-admin这个token，因为已经是最大权限了

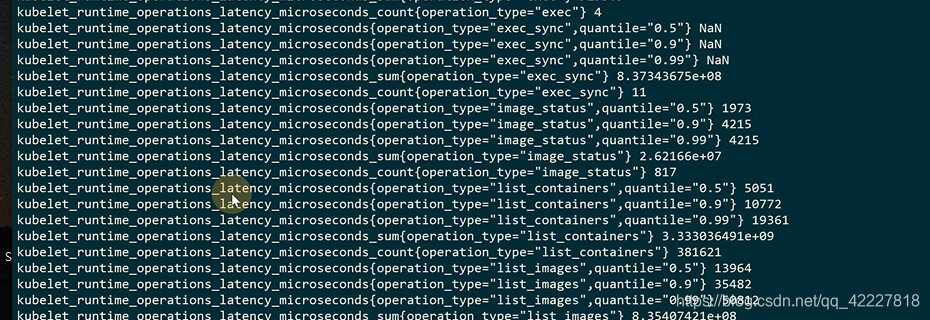

类似prometheus的数据

在这里插入图片描述

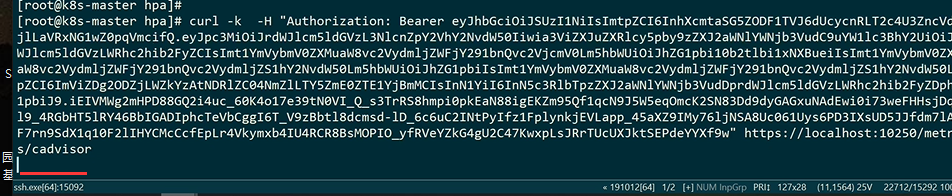

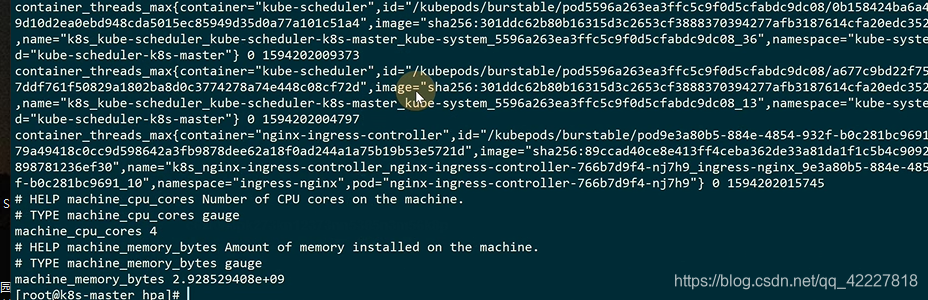

验证下container的数据，只需要改一个cadvisor

每个指标按照容器pod做了展示

真正干活的还是这两个

cadvisor其实是去负责采集的，采集之后，metric-server是负责调用采集api的。cadvisor独立的实现在1.12以后都删除了，都迁到了kubelet里

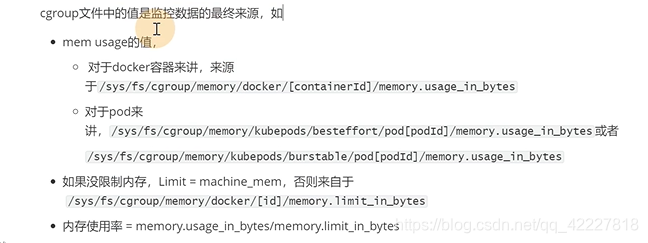

runc/container是docker一开始为了去实现跨平台的库，让docker去兼容linux，其他系统。libcontainer是对cgroup文件的封装，cadvisor是一个转发者，它的数据来自于cgroup文件，整个linux一切皆文件

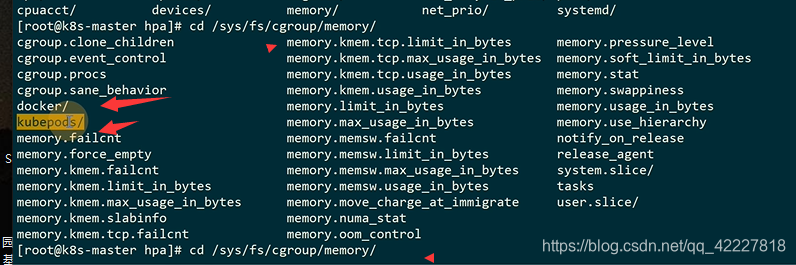

在这里插入图片描述

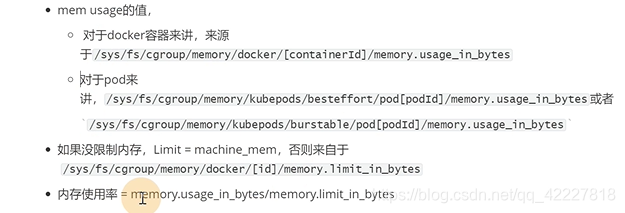

对docker容器来讲

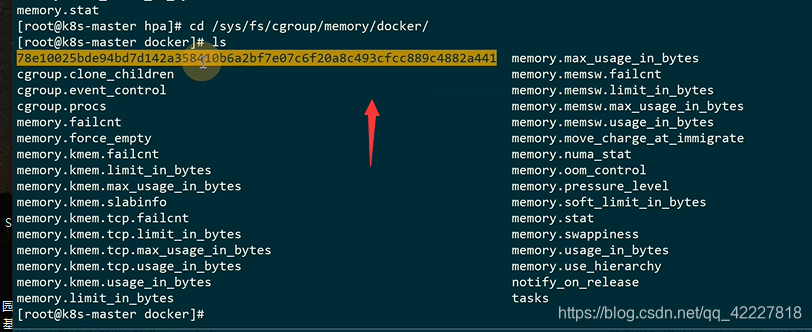

这个是容器id

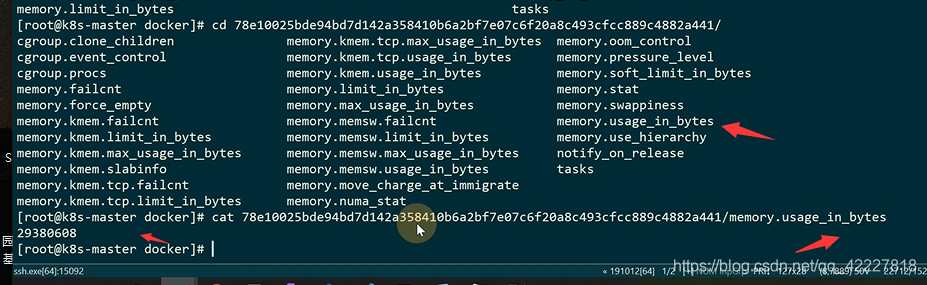

内存使用的值会放在memory.usage_in_bytes
在这里插入图片描述

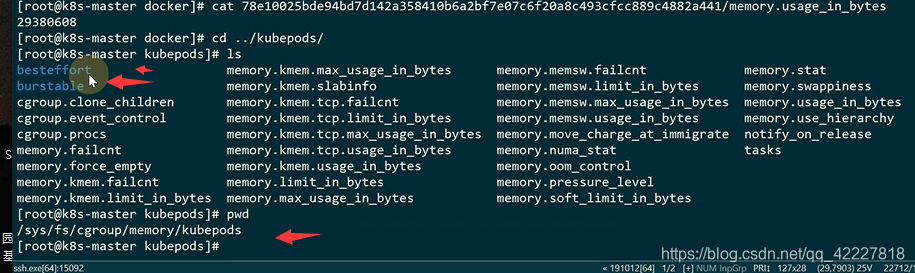

如果是K8S起的POd，上面两个是K8S里服务质量用到的属性

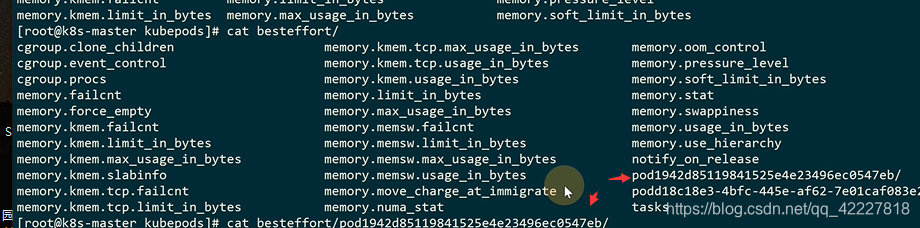

以pod开头的就是K8S数据

在这里插入图片描述
这是按pod统计的

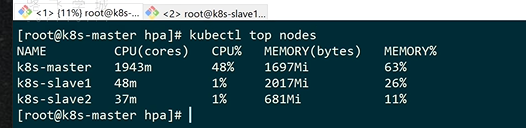

kubectl top命令其实到最后采集的是文件里的数据

在这里插入图片描述

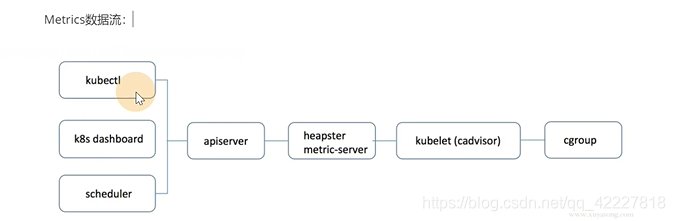

kubectl和dashboard，scheduler使用的时候通过apiserver（其实就是metric）调用kubelet（实际cadvisor组件），采集cgroup文件数据

在这里插入图片描述

5.4 kube-aggregator聚合器及Metrics-Server的实现

K8S的聚合器aggregator。

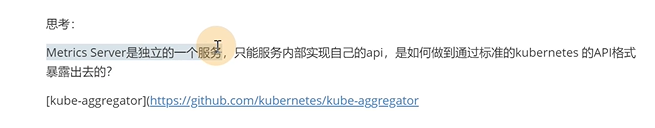

metric server是一个独立的服务，只能服务内部实现自己的api，是如何做到通过标准的K8S api暴露出去。
聚何其是一种apiserver的api一种拓展机制。允许开发人员写一个自己的服务，把这个服务注册到K8S的api里。
在这里插入图片描述

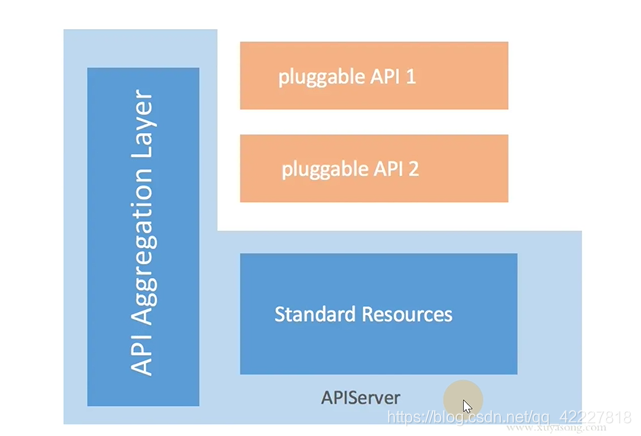

apiserver是蓝色部分，除了标准的api以外还有api聚合器，自己开发的api其实是一个可插拔式的设计，它的apiserver可以通过聚合层暴露出去

在这里插入图片描述

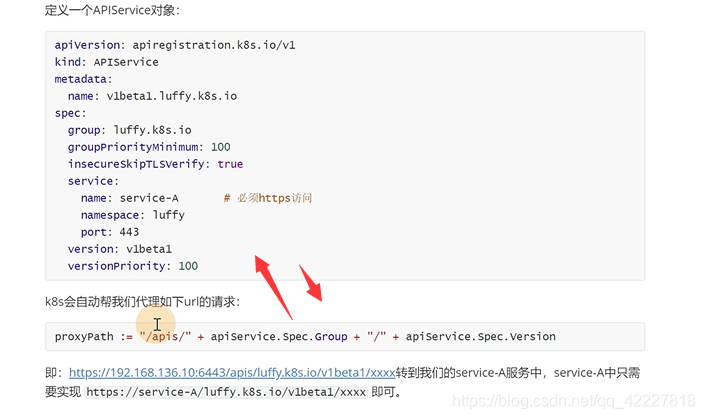

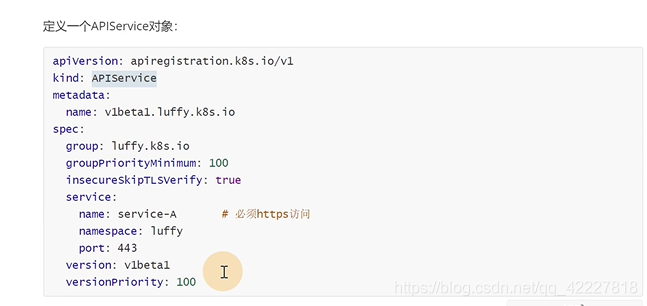

这是一个开发写的具体的业务服务，自己写的service端口必须支持https访问

这么写的yaml，K8S会以下面的url代理请求

这里就是我们service具体去实现访问的url

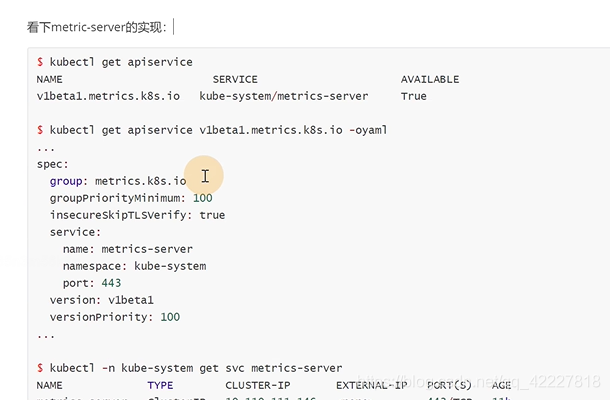

查看metric-server实现

这是安装kube-metric-server，安装过来的
在这里插入图片描述

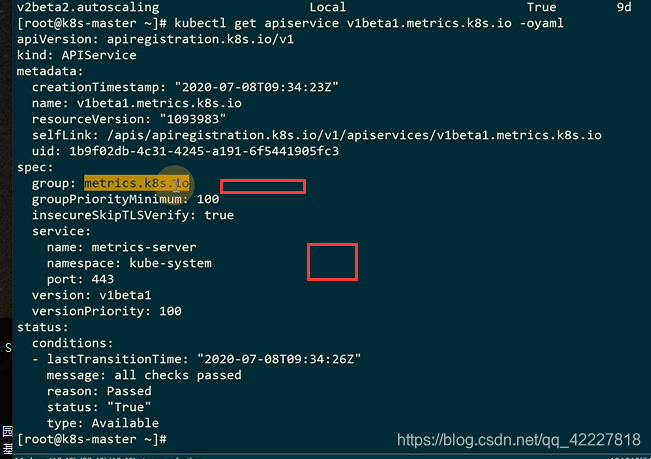

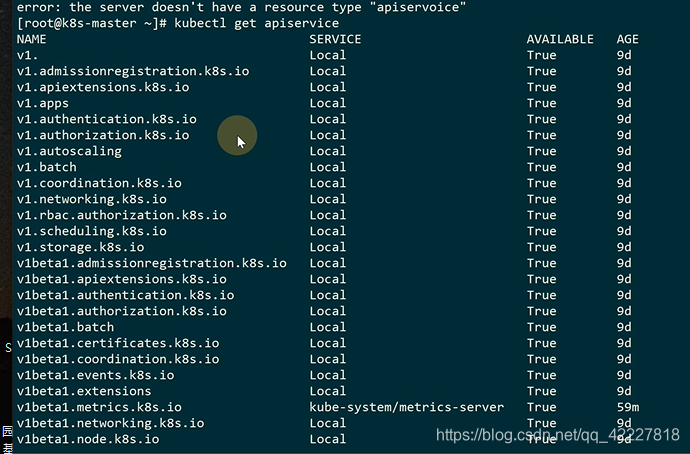

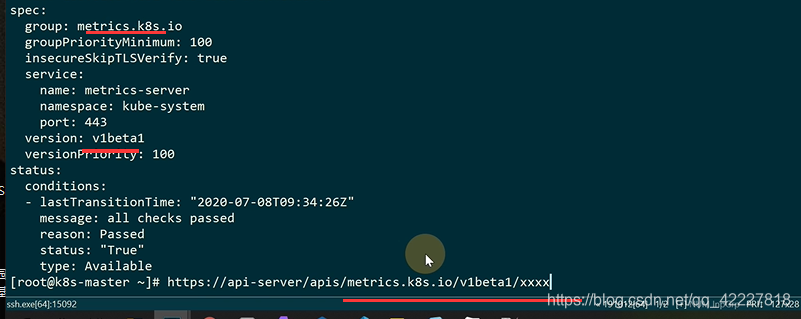

metric.k8s.io就是内部去实现的一个组，用的版本是v1beta1

在这里插入图片描述

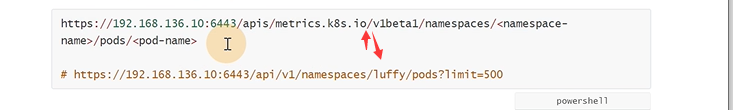

组metrics.k8s.io/版本v1beta1/

要实现上面的url访问，metrics-server就要去实现下面的路由

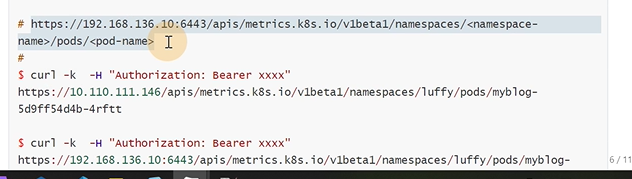

apiserver地址/apis/组/版本/namespaces/名称空间名字/pods

在这里插入图片描述
查看一下它的名字

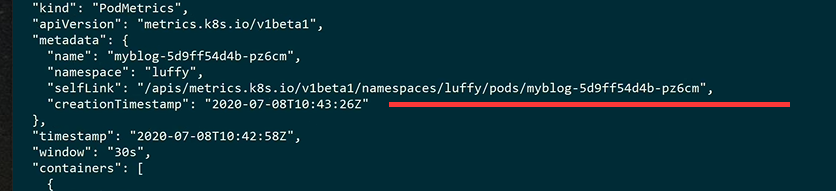

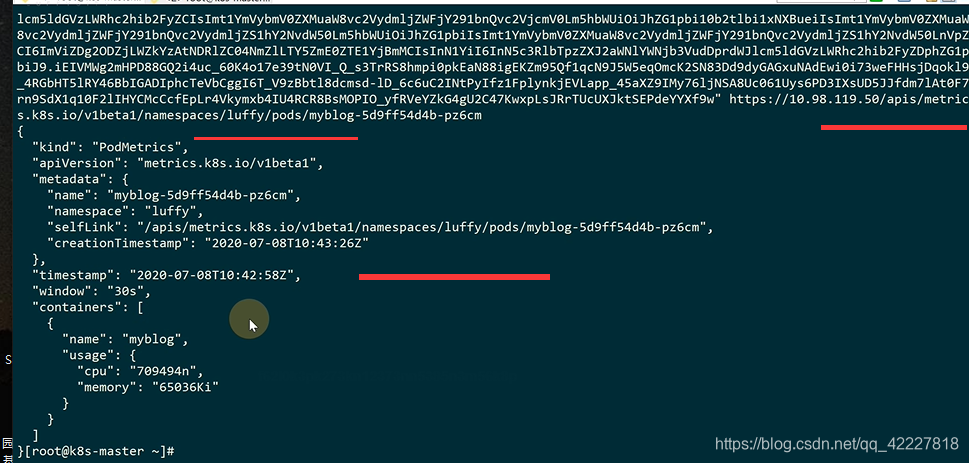

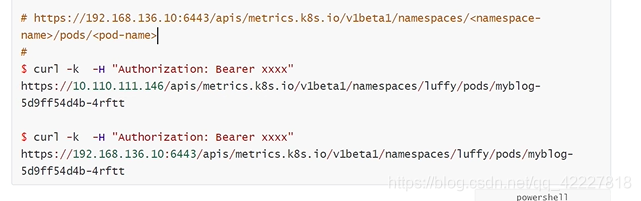

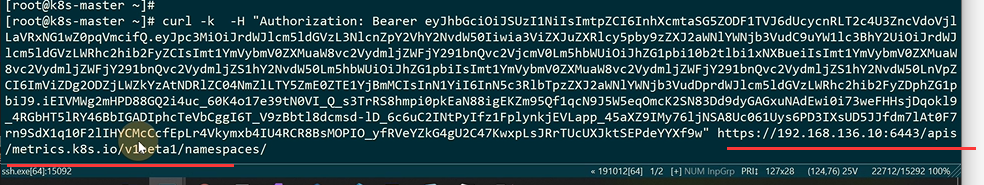

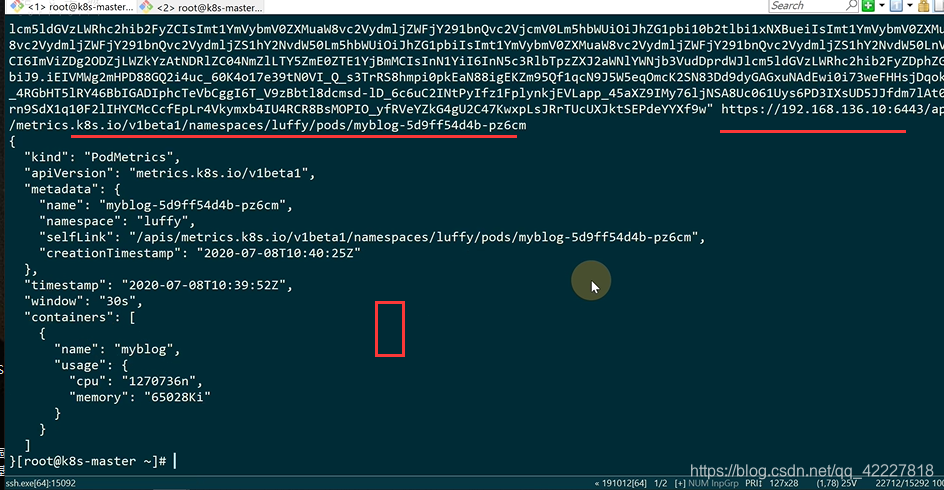

通过一个标准的api来访问监控数据，这是通过聚合之后的api地址去访问。

标准apiserver会转到具体的apiserver，才会用同样的url去访问

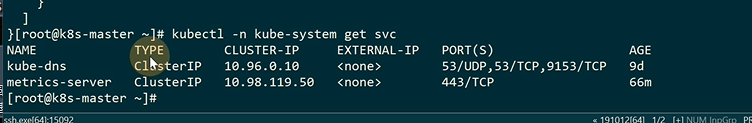

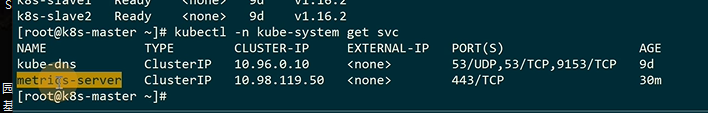

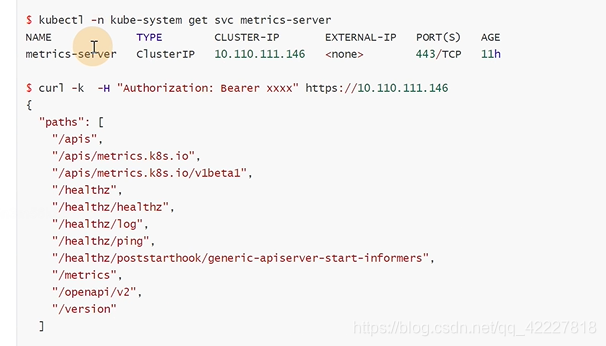

可以查看一下metrics-server的地址

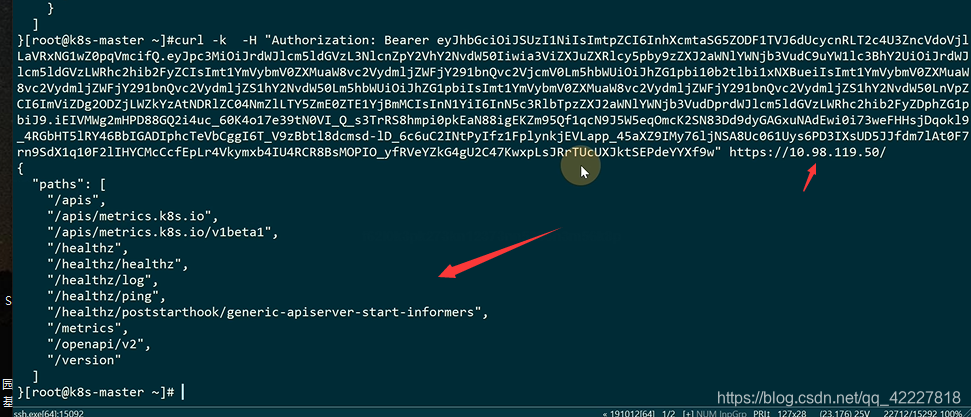

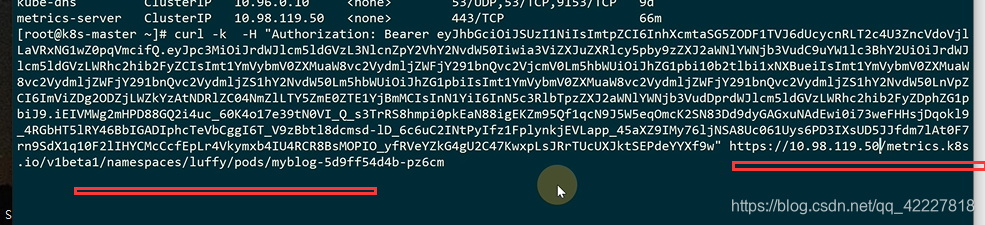

直接访问metric-server地址，效果是一样的
在这里插入图片描述
K8S只是把服务地址换成标准的apiserver地址

访问metric-server地址的时候可以打出所支持的所有path

这是一个metrics-server的具体实现

5.5 基于CPU实现业务的水平扩缩容

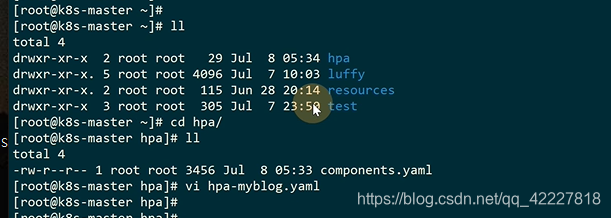

HPA已经具体定义到一个控制器里了
在这里插入图片描述

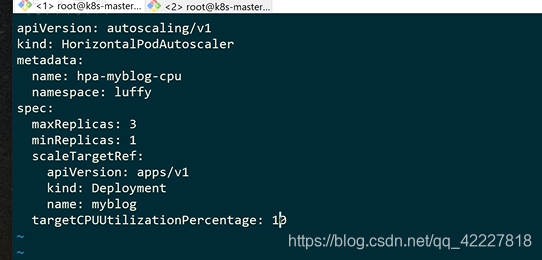

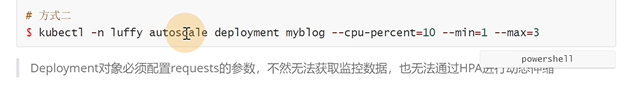

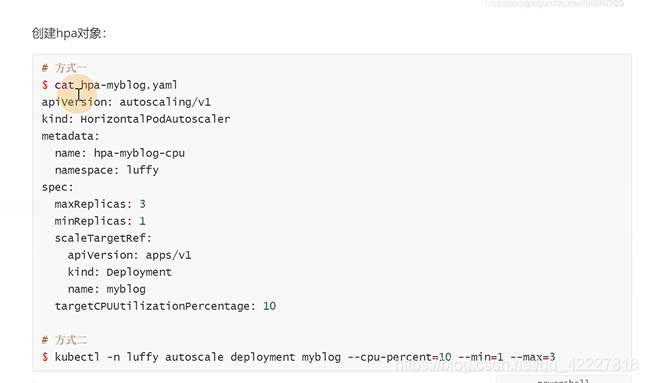

把HPA加载到deployment之上

最小一个副本，最大三个副本

在这里插入图片描述

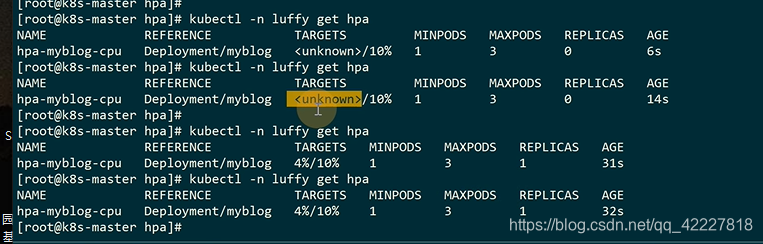

平均使用率超过10%就扩容

在这里插入图片描述

在这里插入图片描述

现在试试把cpu利用率涨上去，这里使用的是一个默认15秒的周期，kube-metrics设置

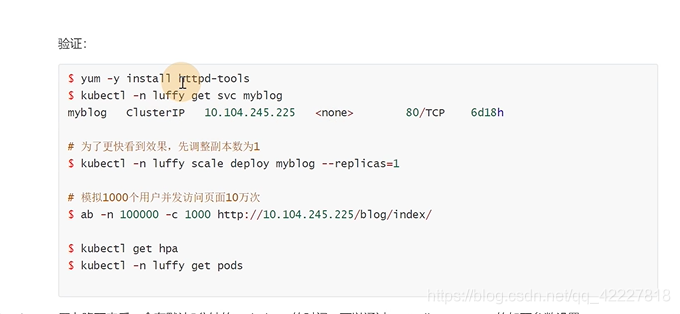

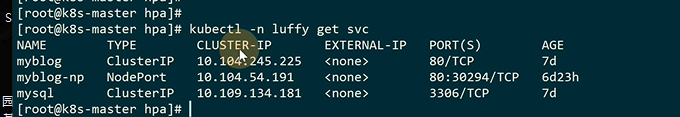

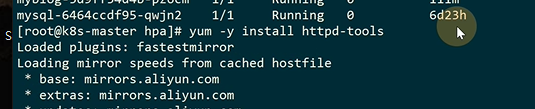

可以做一个模拟压测

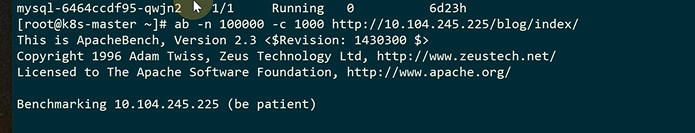

进行压测

在这里插入图片描述

已经开始启动了

在这里插入图片描述

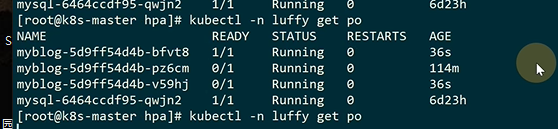

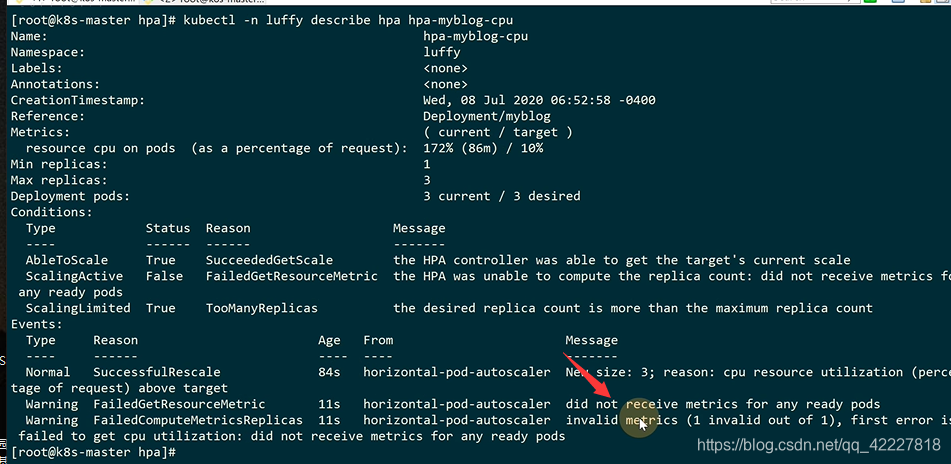

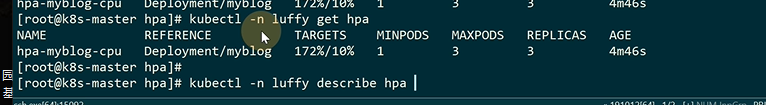

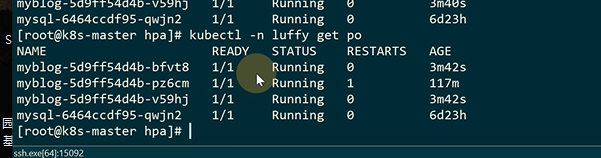

cpu使用率上升，把副本变成3个了

在这里插入图片描述
停止压测

在这里插入图片描述

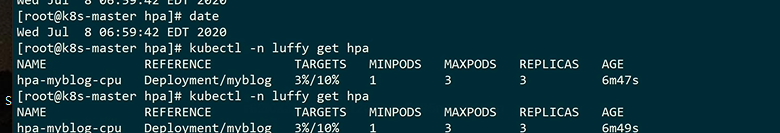

pod数还是三个

在这里插入图片描述

HPA官方文档

在这里插入图片描述

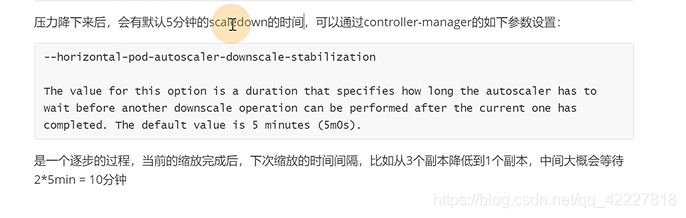

一个scaledown的事件，需要5分钟的间隔时间

每次缩放是一个，一个间隔5分钟

在这里插入图片描述

5.5 基于CPU实现业务的水平扩缩容

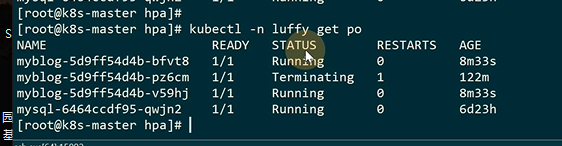

5分钟以后开始删除第一个

在这里插入图片描述
apiserver，v1只支持基于cpu的，v2支持基于内存和自定义指标d

在这里插入图片描述

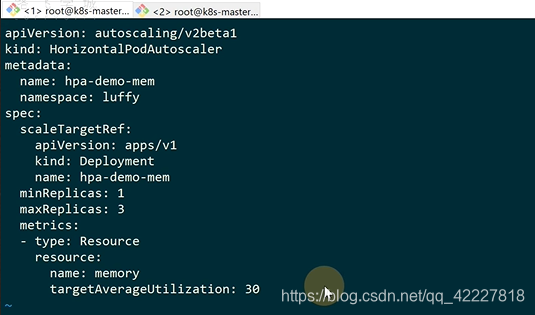

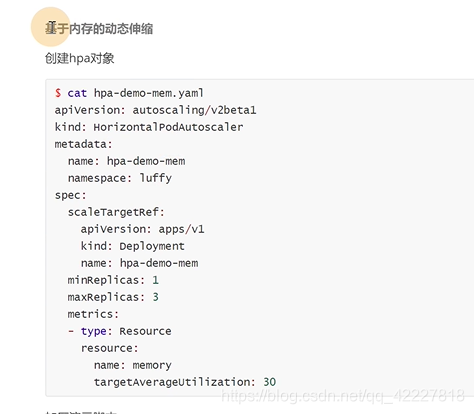

上面是基于内存指标的HPA，下面要求加压

在这里插入图片描述

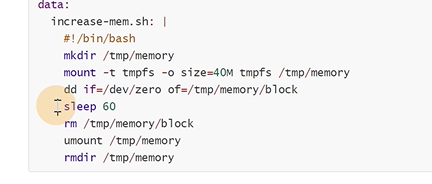

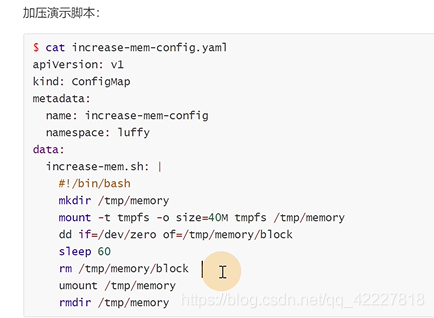

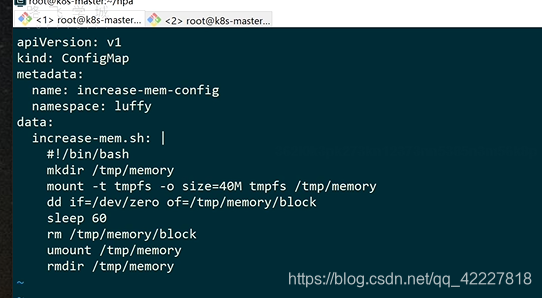

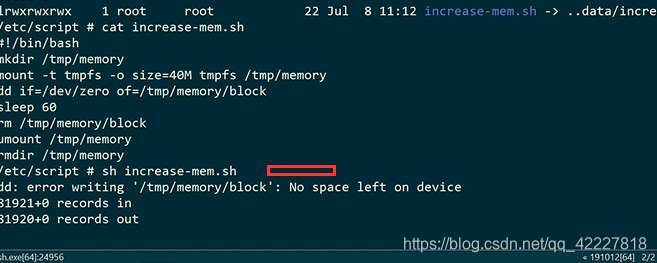

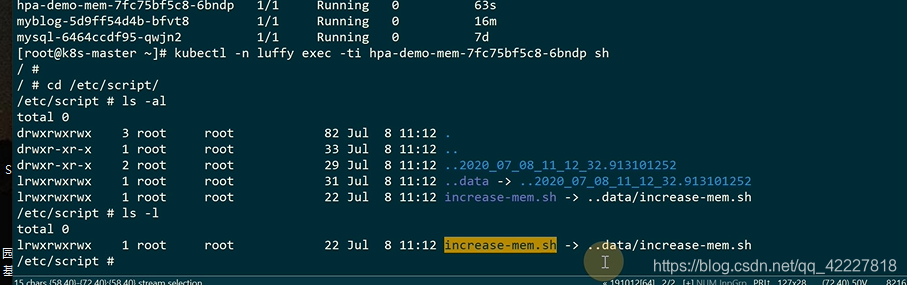

文件名就是一个脚本，去划一个临时的内存系统过去，挂载容器里之后，dd往里面打进去，等于直接写内存数据，但是mount要超级用户权限

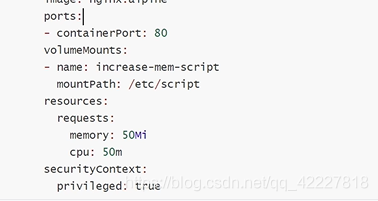

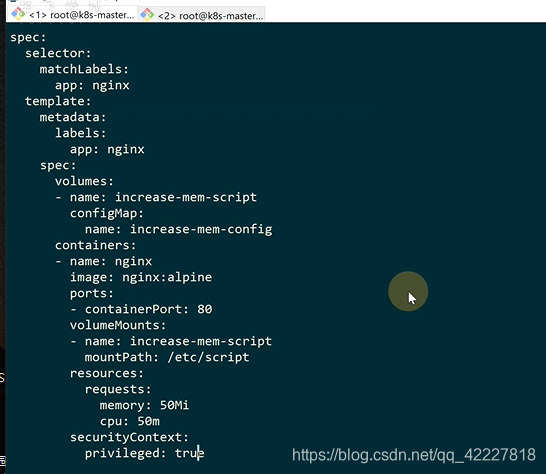

要加一个参数给超级权限
在这里插入图片描述

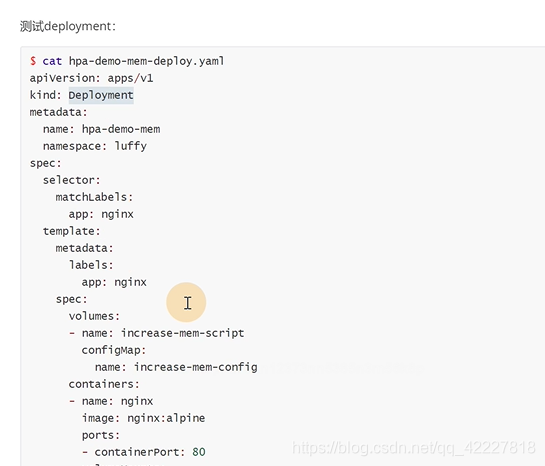

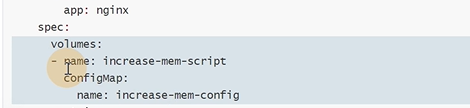

挂载是用刚才定义的configmap名字定义到volumes里

挂载到这里

先建立deployment再去建立HPA

创建configmap的yam文件
在这里插入图片描述

HPA

创建deployment

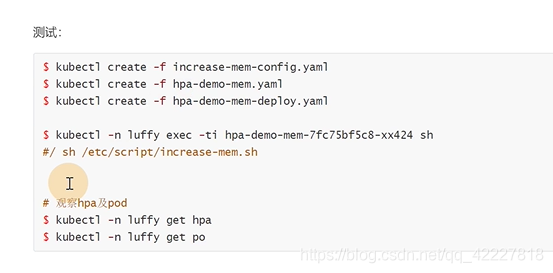

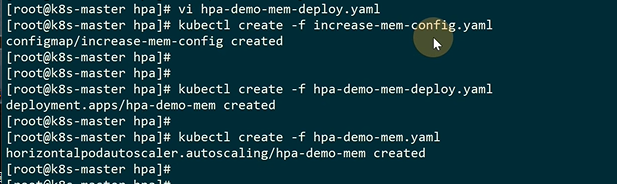

创建是有顺序的，，先创建confgmap，deployment，HPA

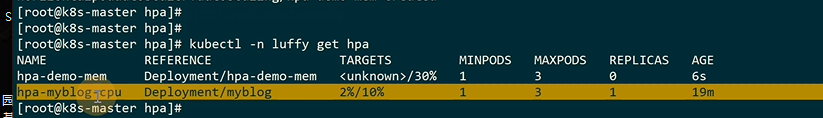

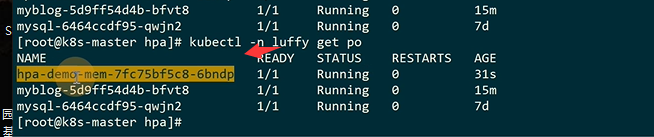

已经运行

现在去加压

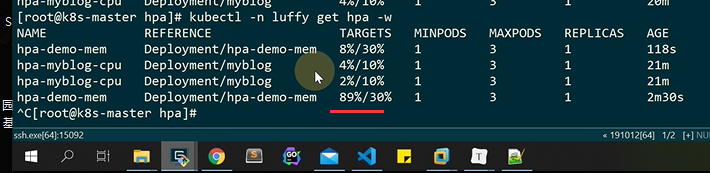

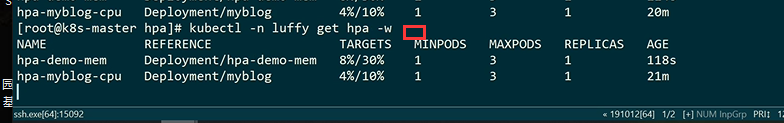

-w持续观察

在这里插入图片描述

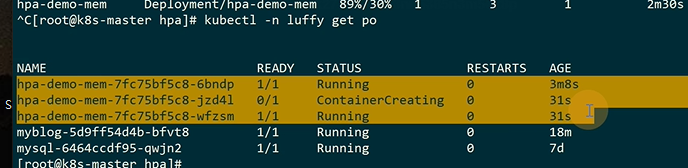

已经到89%

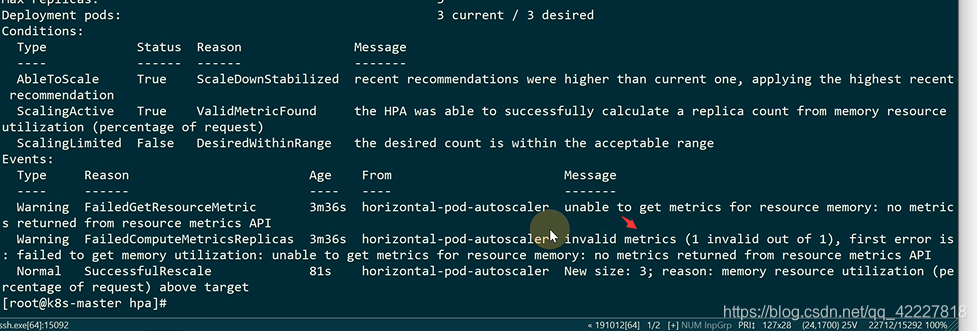

触发了扩容

超过阀值做了扩容

scale down，每一个默认需要5分钟，10个就是50分钟

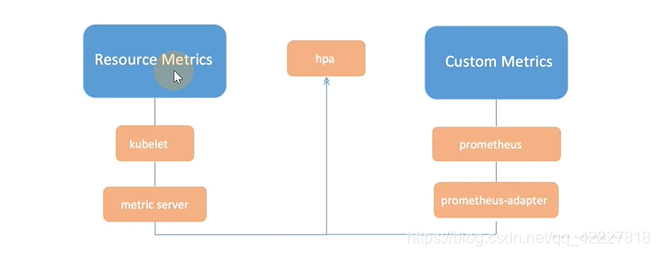

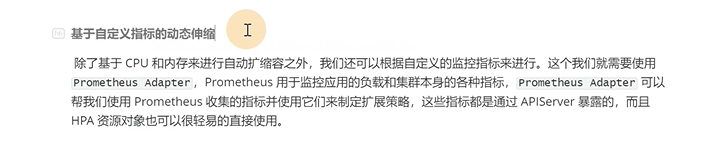

基于cpu和内存其实是一个通用的实现（通过metric server），自定义的指标需要用到Prometheus adapter，会把数据提供HPA，有点类似metric server的作用
在这里插入图片描述

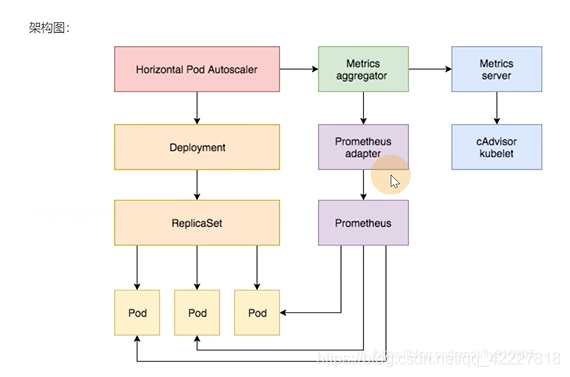

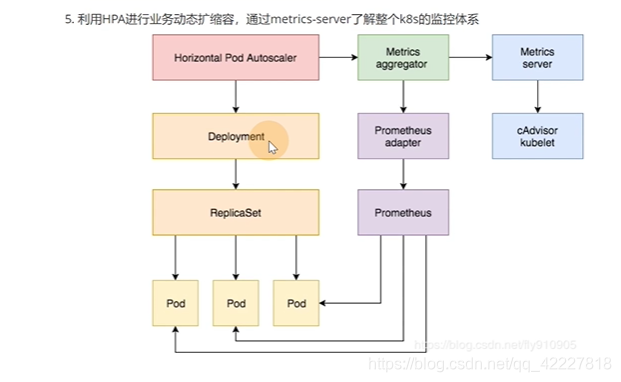

HPA通过metrics 的聚合器，调用metrics-server（到kubelet和cadvisor拿数据），自定义是metrics聚合器到Prometheus adapter拿数据

在这里插入图片描述

第6章 PC+PVC对接分布式存储

6.1 pv与pvc快速入门

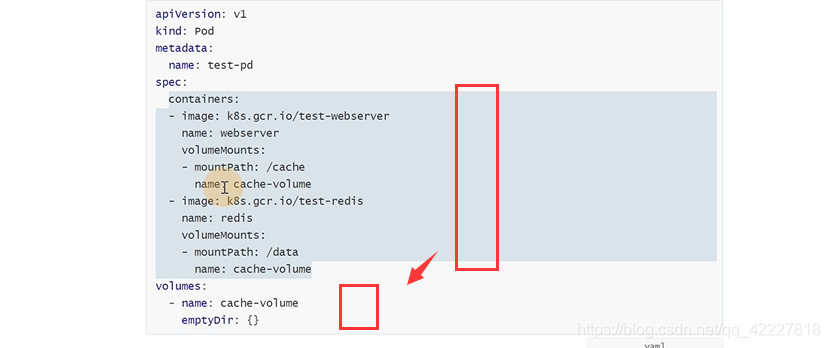

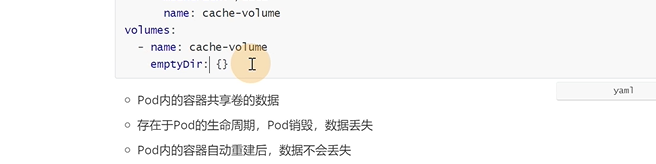

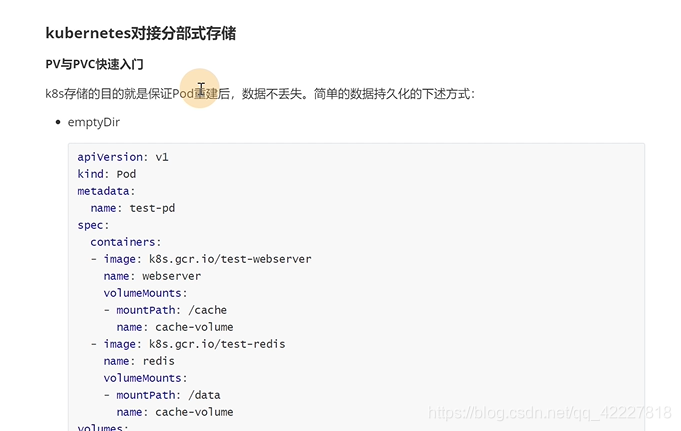

以前的第一种挂载方式是emptydir
在这里插入图片描述

定义了volume以后，pod里所有的容器都可以挂载再这个上，这个pod不挂，数据就丢不掉，但是pod重建了数据就丢失

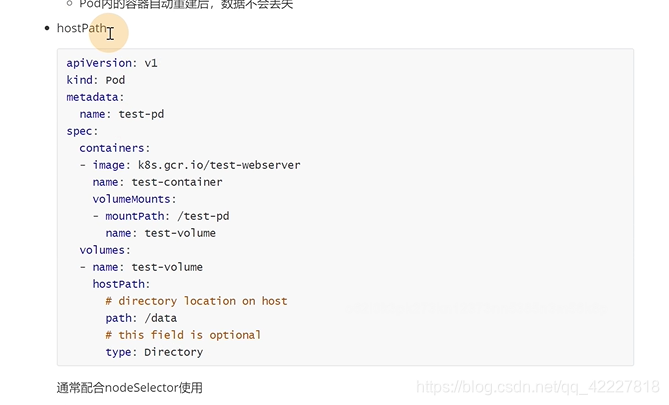

第二种就是hostpath类型，一般配合node-selector做联合使用

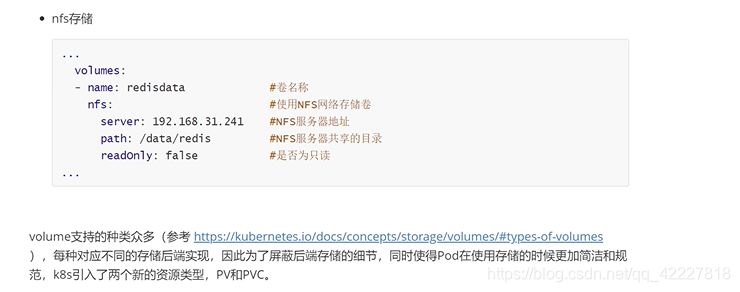

用nfs可以实现不和某台宿主机进行绑定
在这里插入图片描述

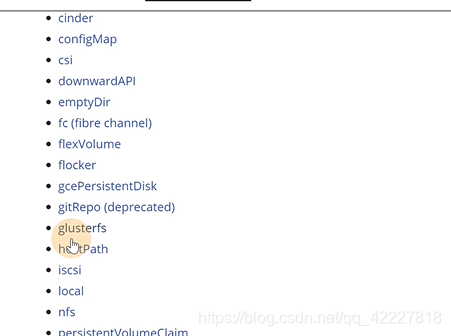

支持的volumes类型

K8S引入了PV和PVC屏蔽每种后端存储的细节

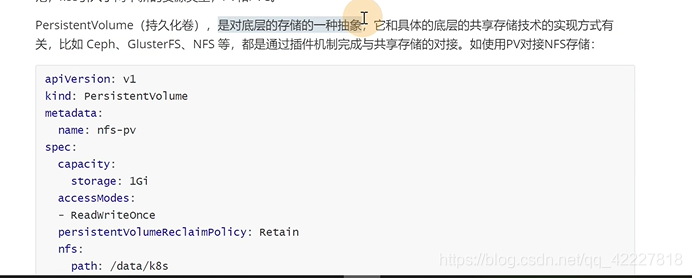

PV persistentvolume持久化卷

现在只支持storage存储空间

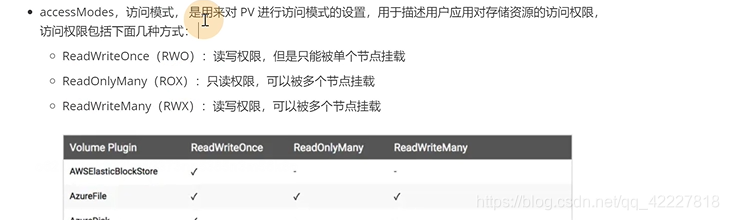

访问模式，readwriteonce读写权限只能被单个节点挂载

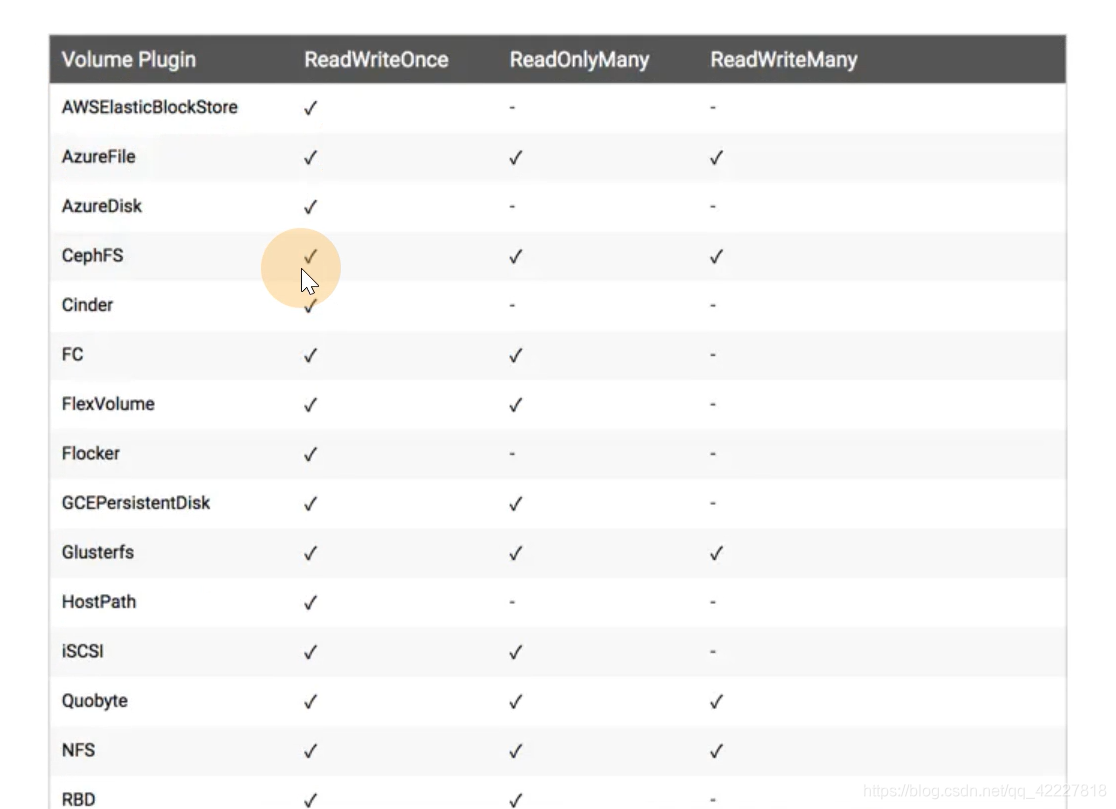

cephfs都支持，nfs也都支持
在这里插入图片描述

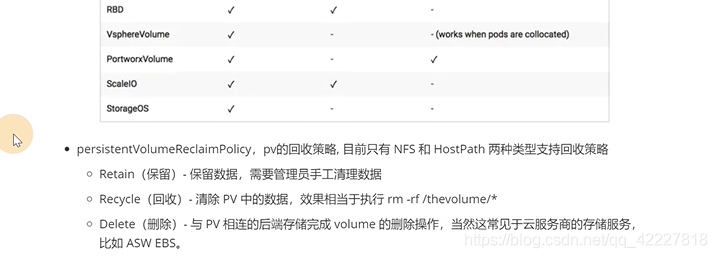

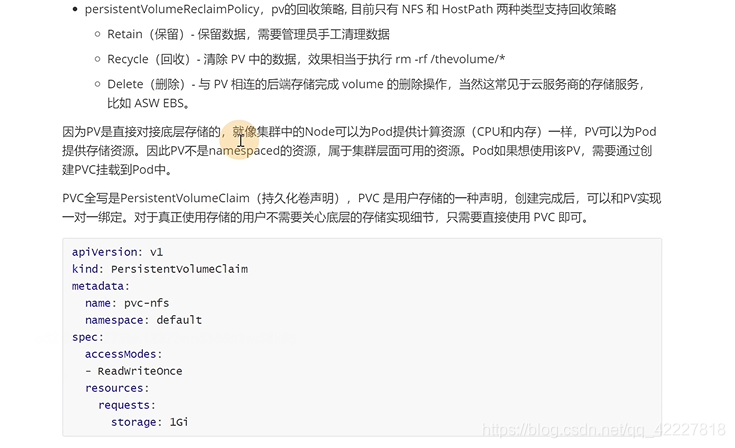

pv的回收策略

pv删除之后，底层的数据，还不会自动删除，需要手动删除

删除PV的时候同时把底层数据删除了

一般用于云厂商，用的比较少

pv是一个跨namespace的资源

在这里插入图片描述
pv是直接对接底层的存储，node可以为pod提供cpu内存，pv可以为pod提供存储资源

pvc是持久化卷申明，是一种用户存储的申明，可以和pv实现一对一绑定，对应真正使用的用户不需要关心底层的存储细节。
它是有一个名称空间概念的
在这里插入图片描述 要实现PVC和PV绑定，这里的条件要和PV能对上，如果PVC需要1G，PV的大小只有500M那就匹配不上。accessmode访问模式也需要和PV定义的一致

pod里只需要写一个pvc，就不关心底层的实现了

PV的出现就是因为volume有很多，PV和PVC用来给pod屏蔽底层存储的一些实现
在这里插入图片描述
**首先定义一个PV，在PV里直接对接底层的存储 **

匹配的大小和访问模式要匹配后面定义的pvc值，pv是和底层存储打交道，pod是不会直接用pv的

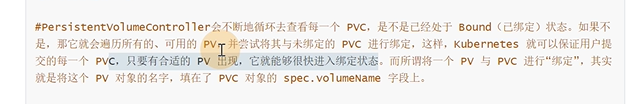

pod是通过pvc里找到pv

pod通过pvc找到pv，就是通过这么几个条件去匹配
在这里插入图片描述

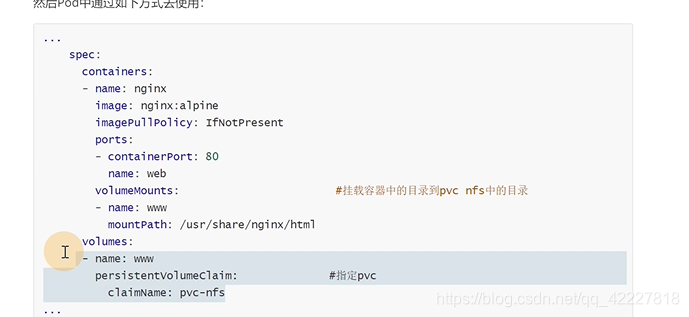

在pod里使用，写法就比较简单了

6.2 pv与pvc管理NFS存储实践

在这里插入图片描述

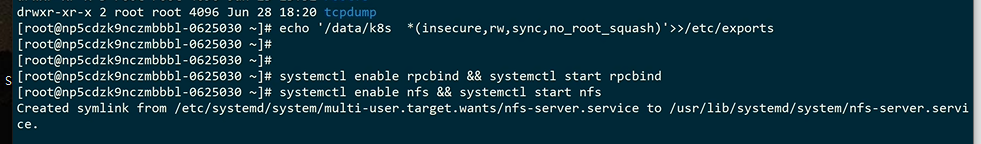

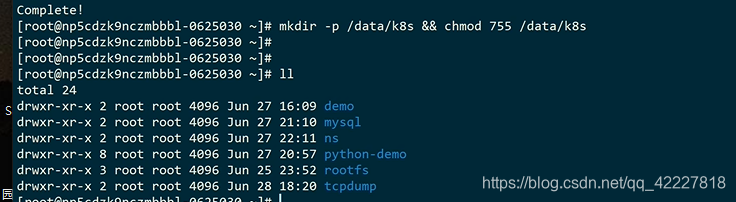

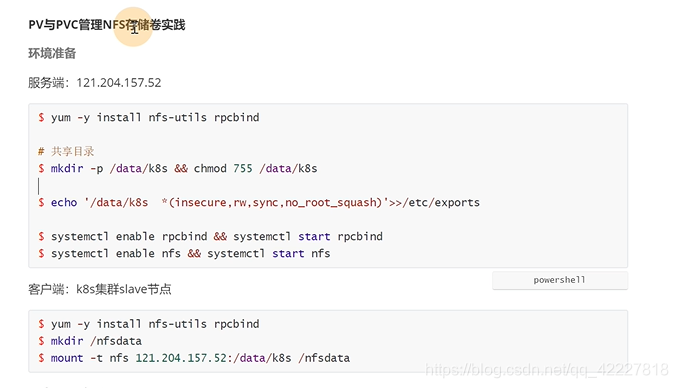

创建共享目录，nfs可以挂载这个目录

K8S集群挂载外部的nfs存储

在这里插入图片描述

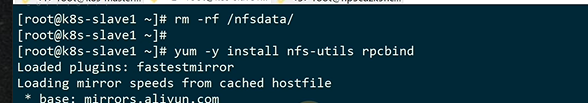

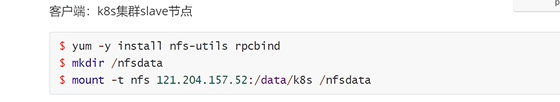

slave1和slave2安装

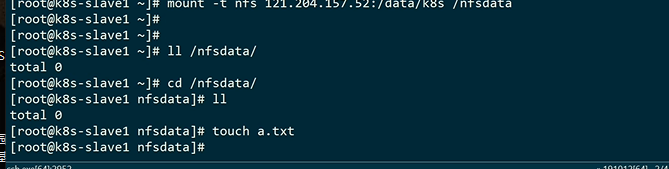

tuch一个文件试试

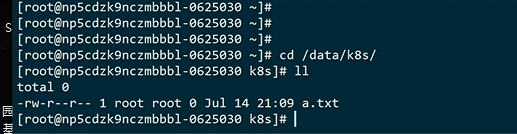

server端现在有这个文件

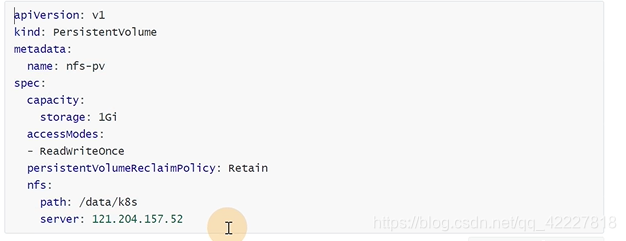

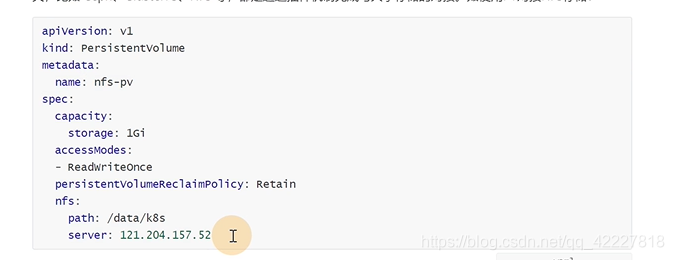

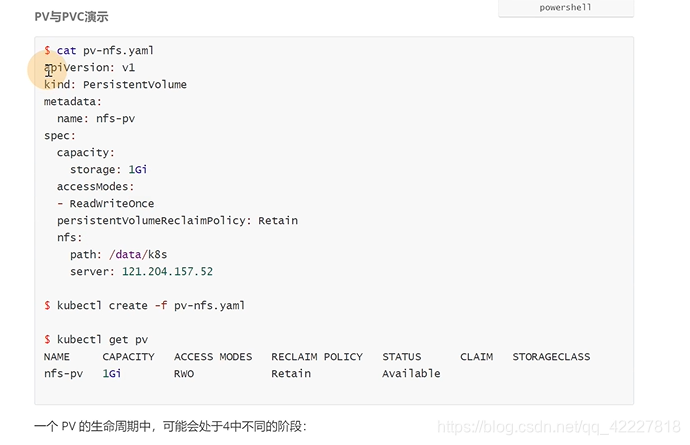

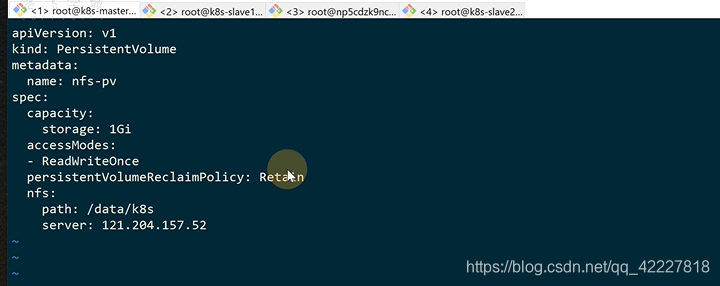

创建PV

在这里插入图片描述

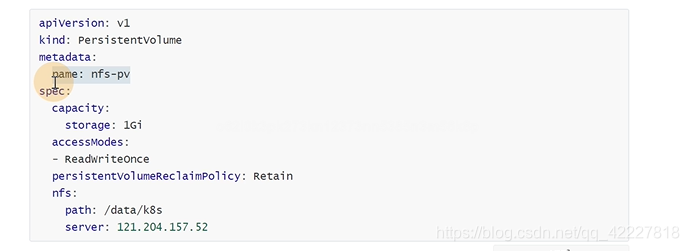

创建pv

在这里插入图片描述

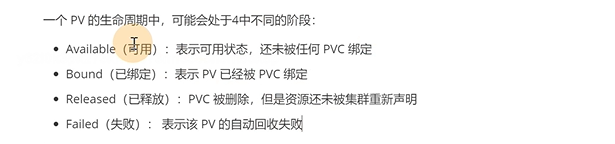

整个PV的生命周期

在这里插入图片描述

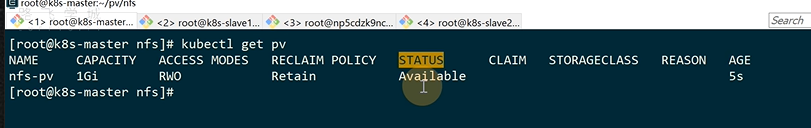

还未被使用，处于单身

已经被人绑定

分手了

在这里插入图片描述

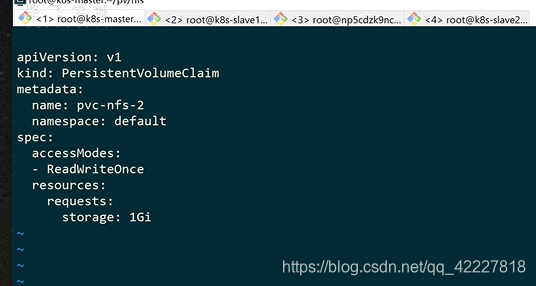

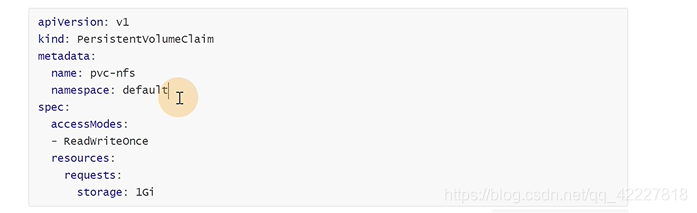

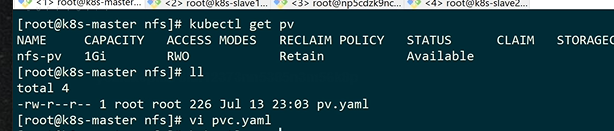

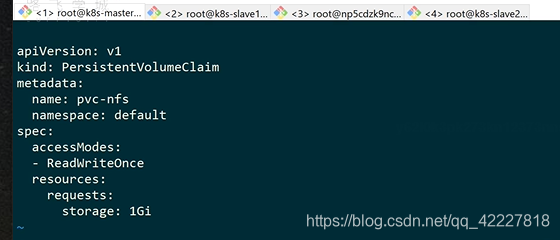

找一个男朋友，也就是pvc

在这里插入图片描述

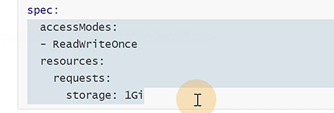

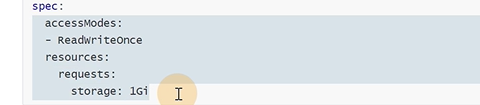

访问模式要和之前的匹配

大小要符合

在这里插入图片描述

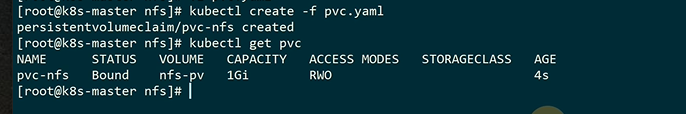

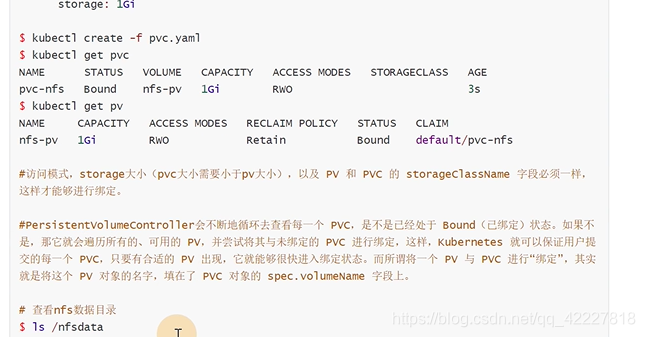

状态变成bound

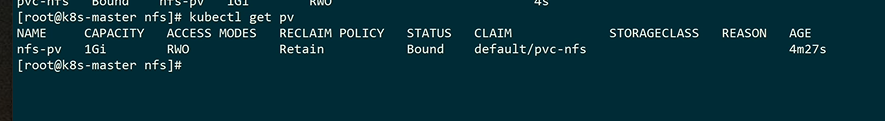

pv也变成bound

假如先创建pvc

一直是pending，因为之前的已经绑定好了，所以就一直处于pending

有了合适的pv会立马进行绑定

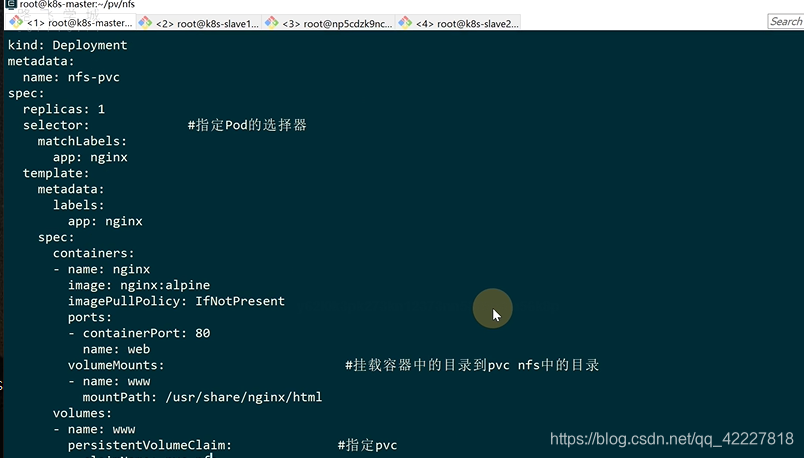

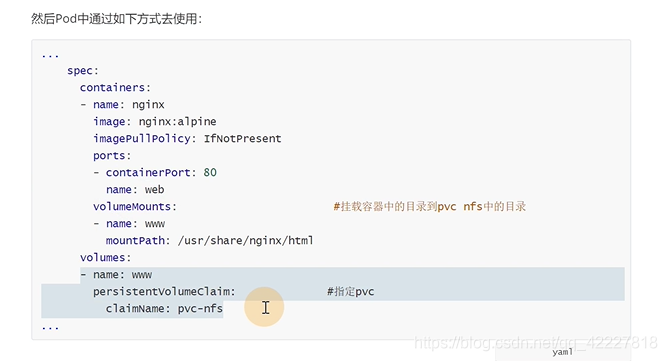

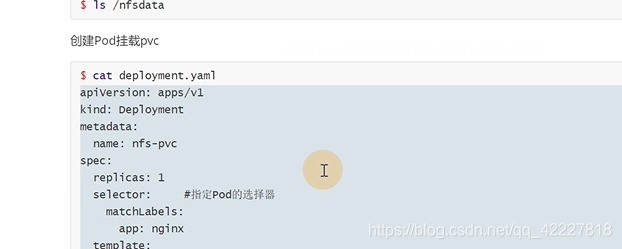

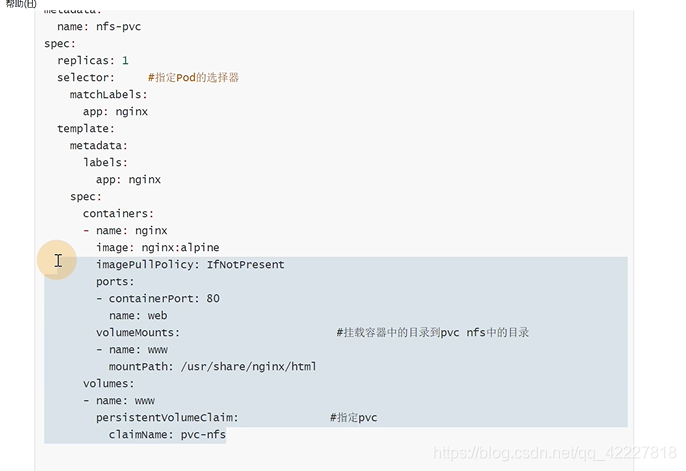

如何挂载在pod里

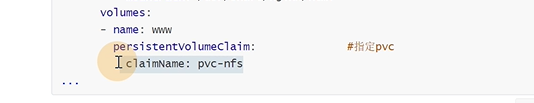

在这里插入图片描述

在这里插入图片描述

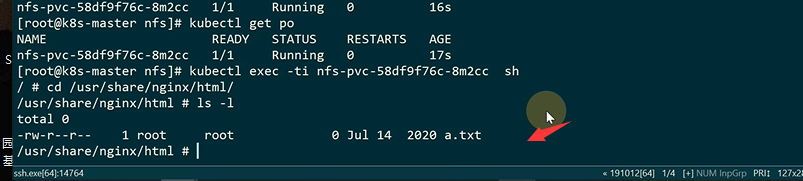

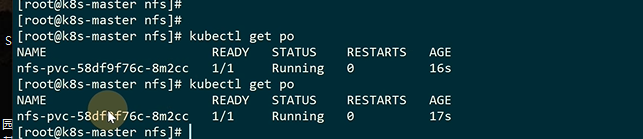

进入容器看到整个文件，说明成功

这个pod就是在用nfs存储

在这里插入图片描述

6.3 storageClass实现动态挂载

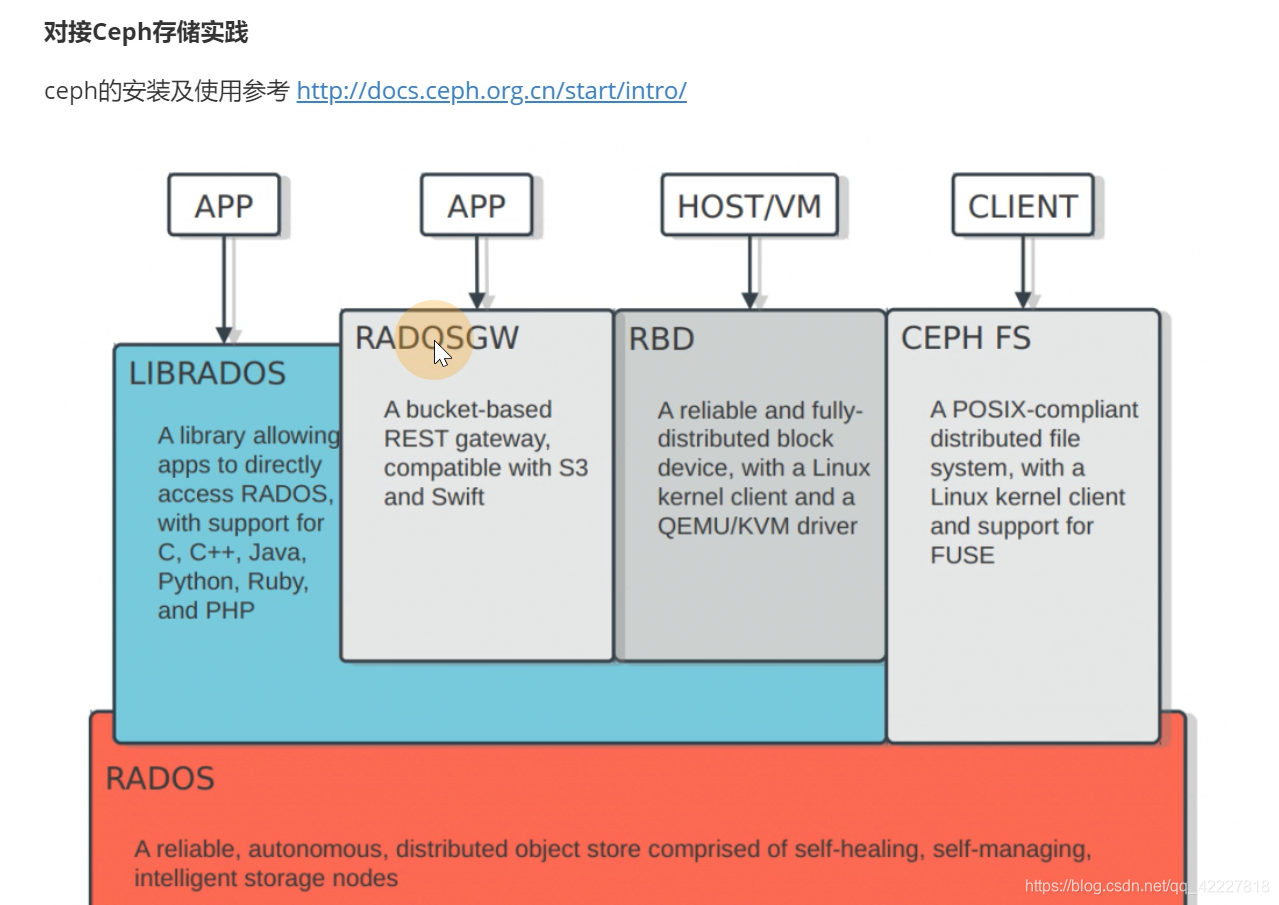

在这里插入图片描述 ceph安装比较复杂，但是这里省略，下面是文档，主要针对K8S如何对接ceph

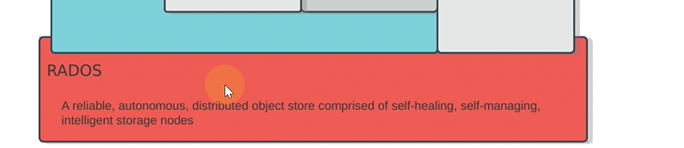

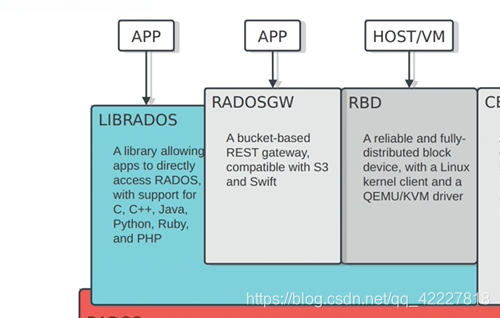

底层的rados，是ceph的底层分配，针对故障的存储恢复

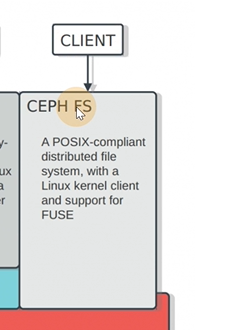

cephfs，类似nfs，可以挂载使用的

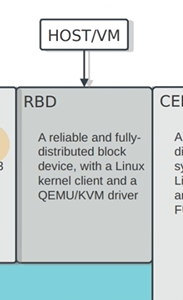

rbd模式，效率比cephfs高一些

在这里插入图片描述
gateway,实现了cephfs存储的api

用librados的库实现和rados的交互

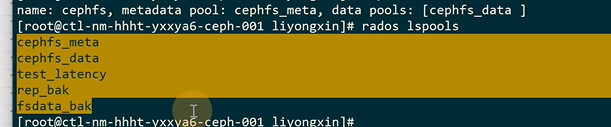

列出创建的几个pool

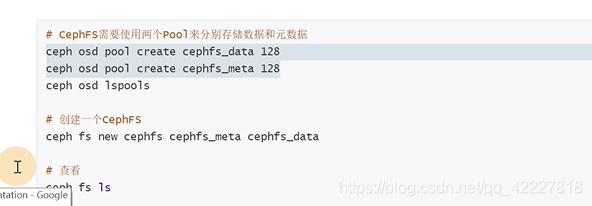

new一个元数据和存储数据的池子

在这里插入图片描述

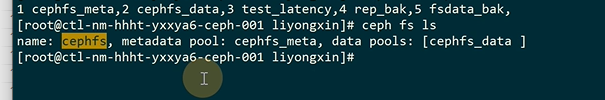

数据存储其实是用cephfs做对接

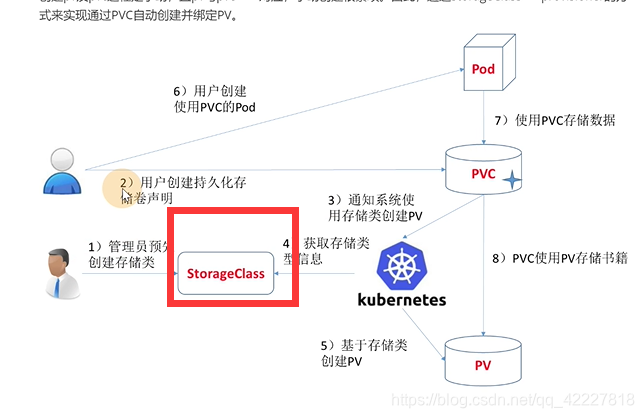

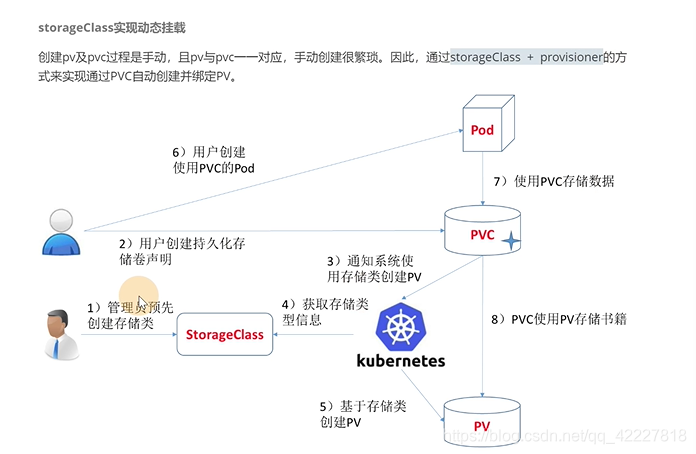

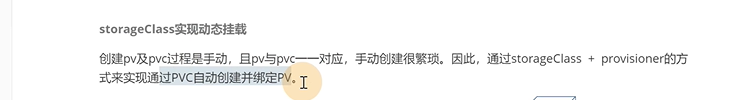

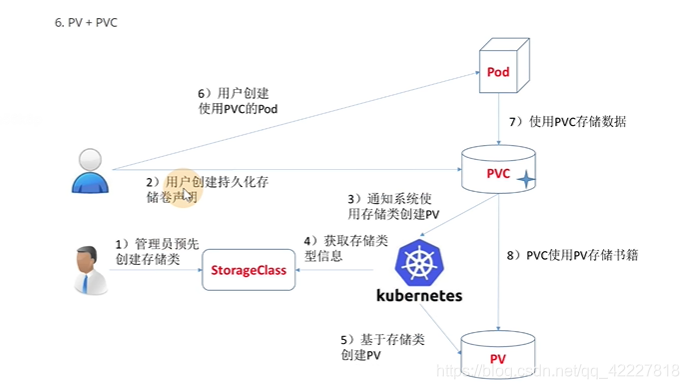

如果每个业务创建pv和pvc是比较繁琐的，通过storageclass+provisioner工商实现pvc自动创建并绑定 pv

在这里插入图片描述

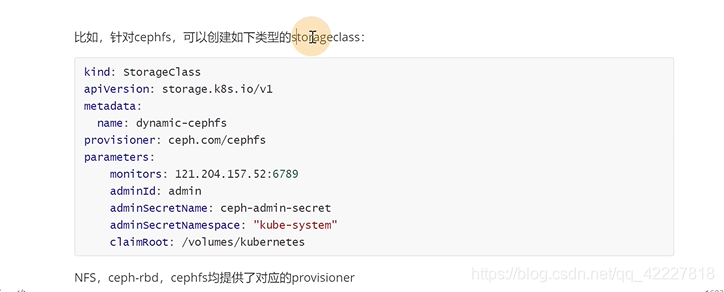

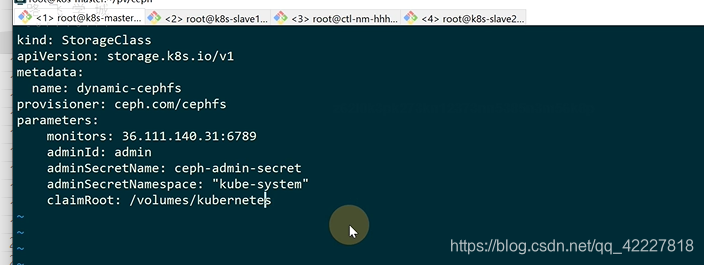

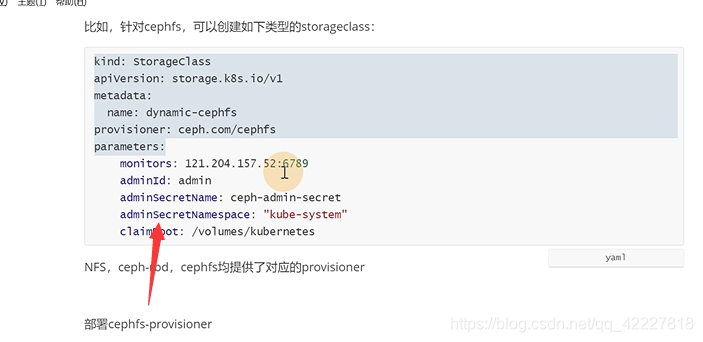

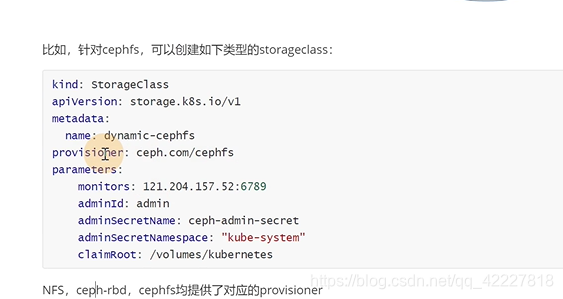

需要让storageclass知道对应的底层存储是哪一个

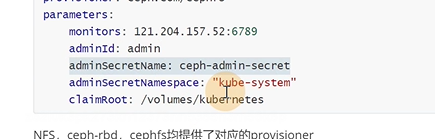

这里的参数就是provisioner的参数，通过K8S直接连cephfs，需要知道的参数

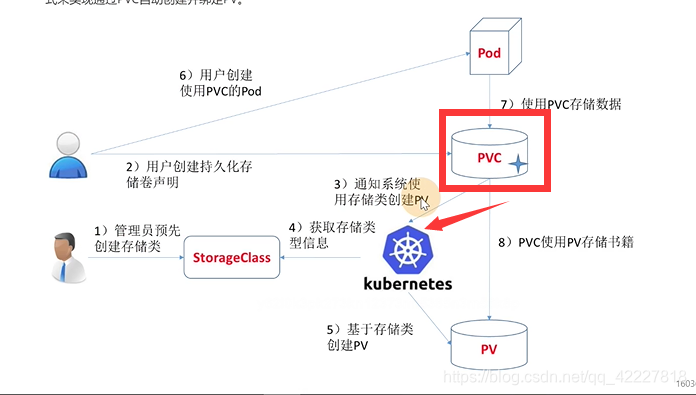

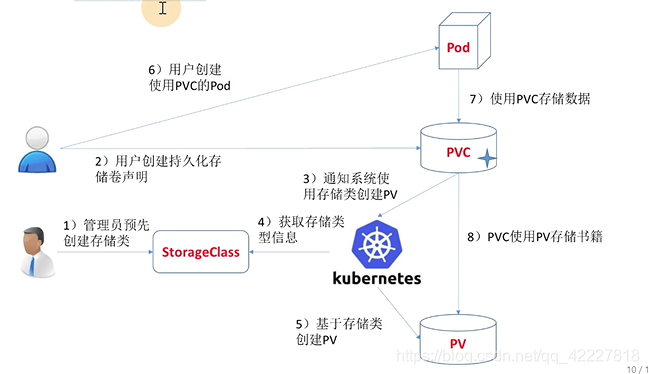

1先去创建storageclass
2用户创建pvc，pvc里指定好创建的storageclass
3K8S给pvc去分配的时候，发现没有对应的pv，但是指定了storageclass
4.K8S获取存储类，可以告诉 K8S基于storageclass创建一个pv
5。K8S根据storageclass定义的信息创建一个pv
6，78，就是常规的方式，创建pv，pvc，pod挂载pvc
K8S可以针对不同的存储，可以针对不同的存储创建不同的storageclass

在这里插入图片描述
K8S可以针对不同的存储，可以针对不同的存储创建不同的storageclass

除了cephfs有povisioner，NFS和ceph-rbd都有

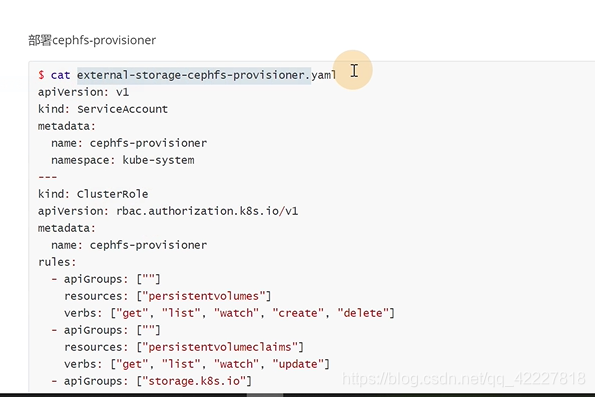

有些K8S并没有做好标准，新出来的存储可以用插件的方式，定义一些rbac的信息，读取K8S的资源

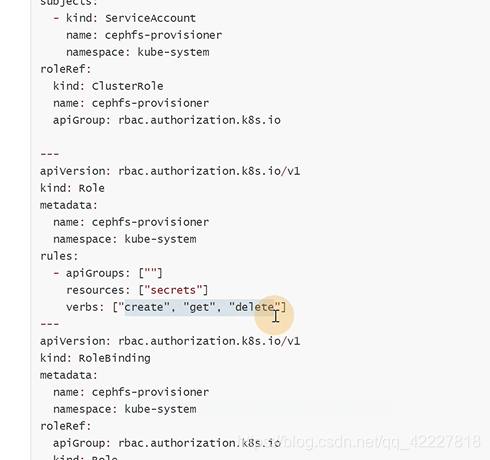

在这里插入图片描述

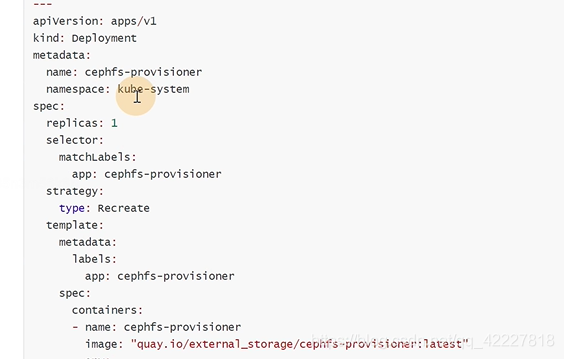

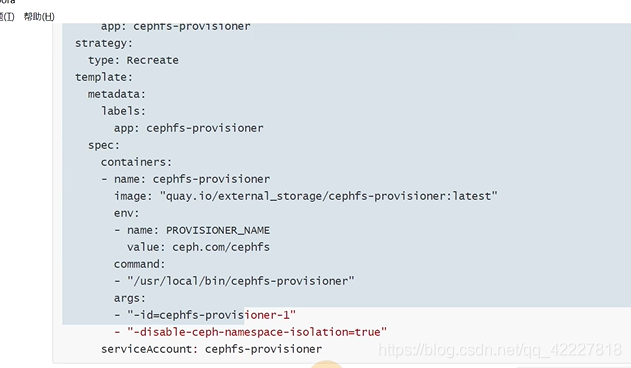

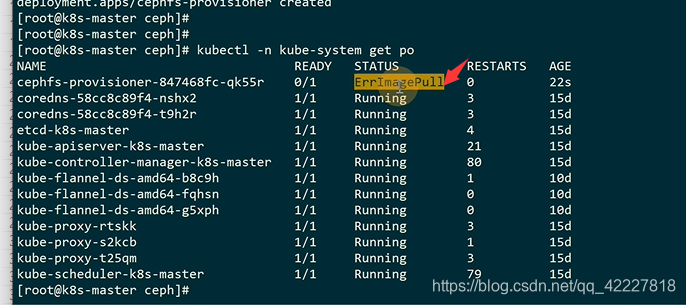

这个镜像就是插件

配置的用户信息是放在secret里

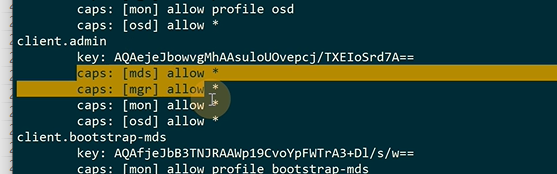

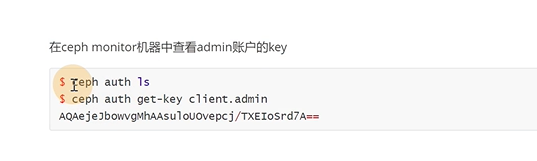

cephfs有个admin权限
在这里插入图片描述
这个就是key

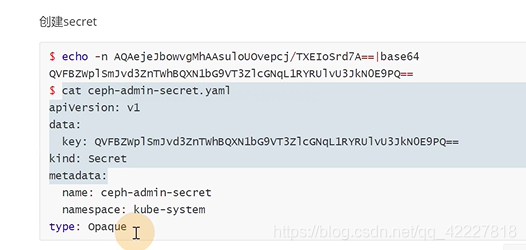

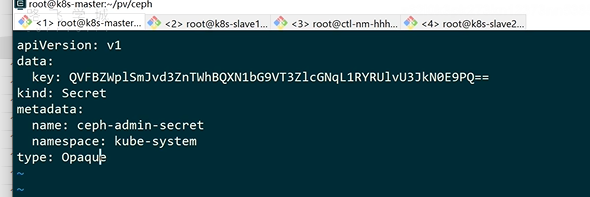

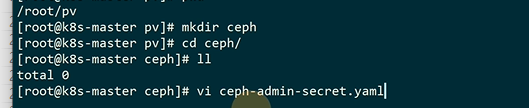

需要创建一个secret文件，但是secret需要做一次base64

在这里插入图片描述

创建这个secrect是因为创建deployment的时候会去读这个信息
在这里插入图片描述

在这里插入图片描述

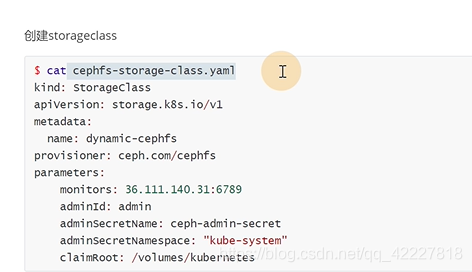

提供者的插件装好了，下面就可以创建storageclass了

storageclass没有命名空间的概念

在这里插入图片描述
现在storageclass创建好了，只需要验证pvc调用storageclass信息能不能自动创建pv了

6.4 动态pvc验证ceph存储及实现分析

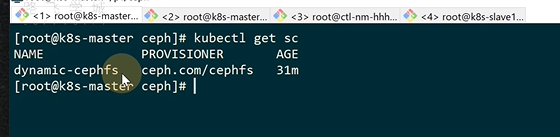

现在storageclass已经创建好了
在这里插入图片描述

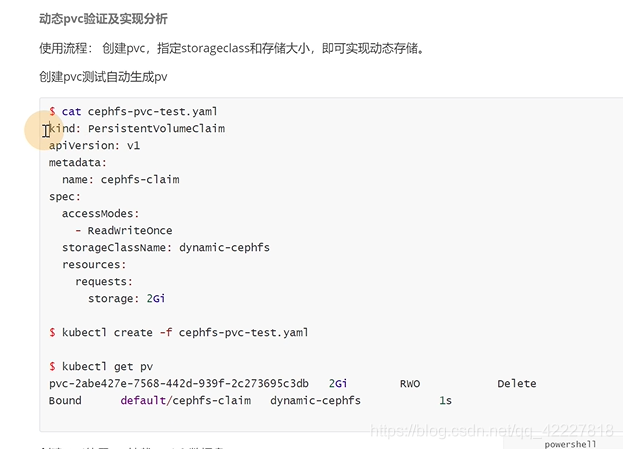

第二步就是创建pvc

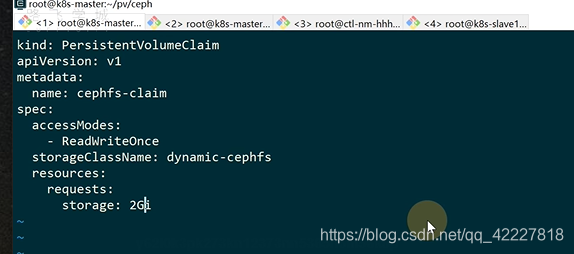

在这里插入图片描述

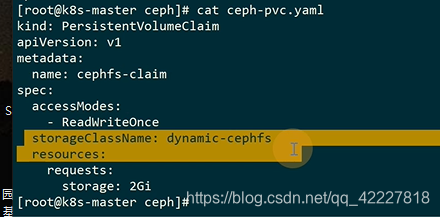

指定了之前创建storageclass的名字

在这里插入图片描述

在这里插入图片描述

接下来就是K8S根据pvc获取storageclass信息创建pv了

在这里插入图片描述

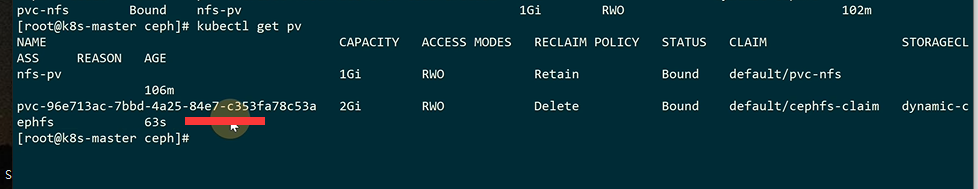

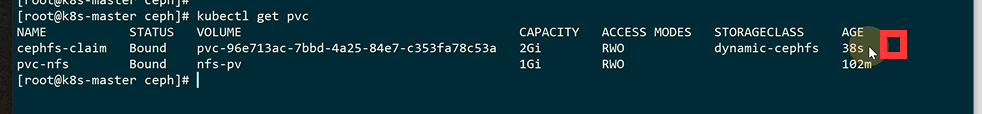

现在已经绑定了

在这里插入图片描述
创建的pvc

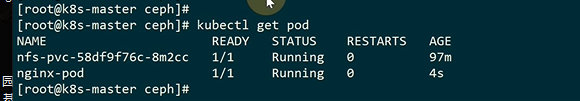

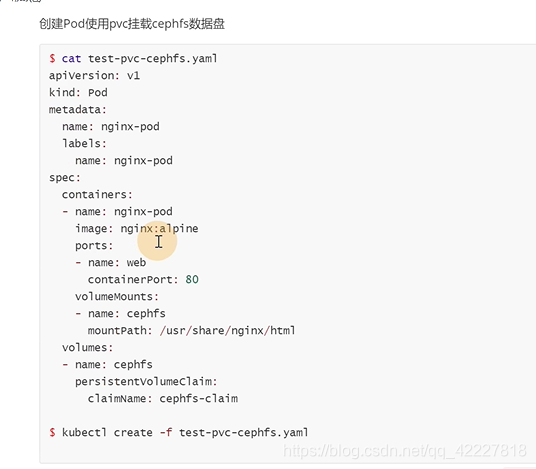

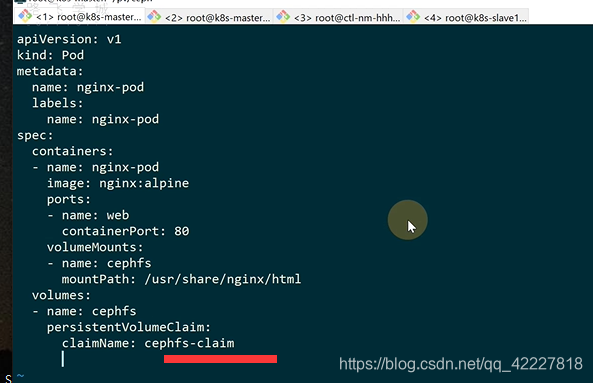

可以创建个pod挂载

在这里插入图片描述

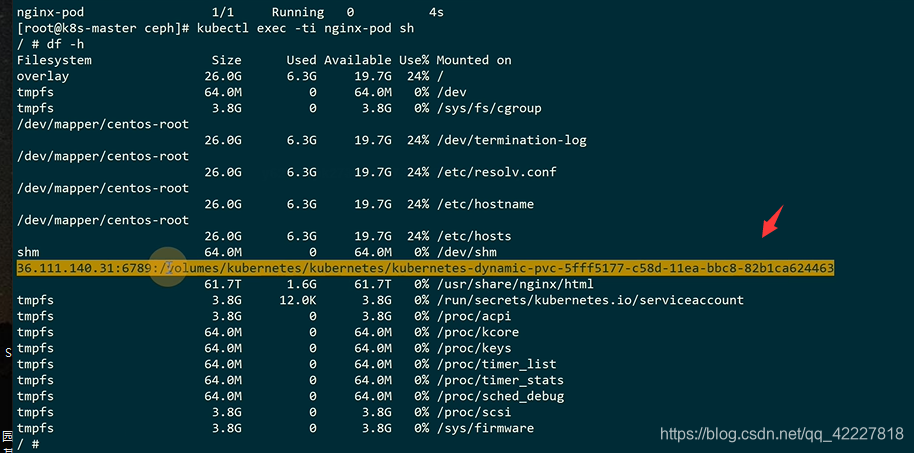

进入pod已经看到一个cephfs目录

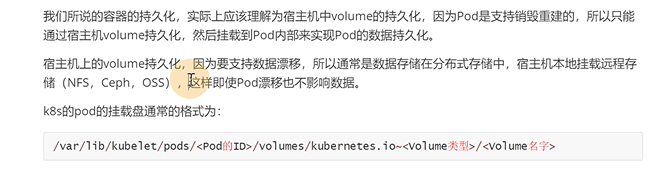

所谓的持久化都是宿主机volume的持久化，因为pod是支持销毁重建的。

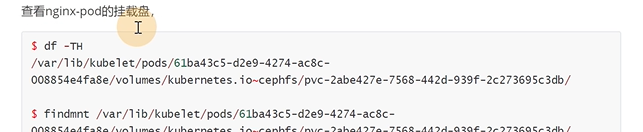

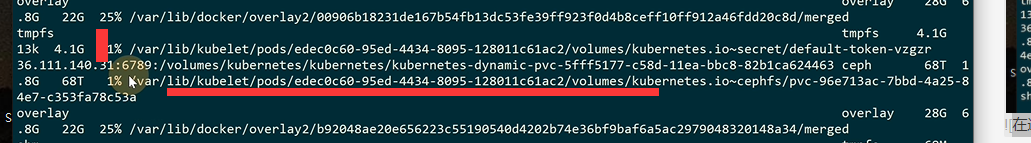

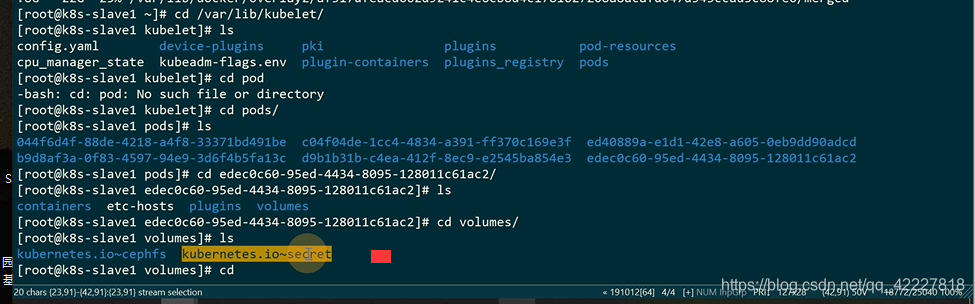

整个pod挂载，K8S会创建这样一个路径的volume的目录

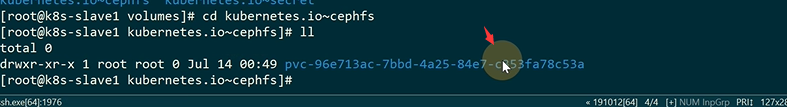

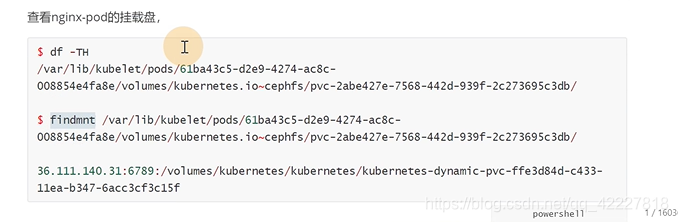

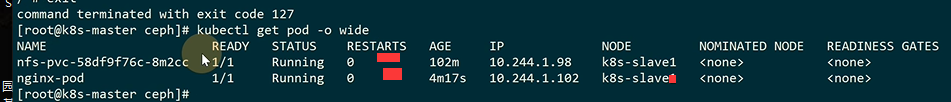

到slave1节点看看，上面是远端地址，下面是本地地址
在这里插入图片描述
**K8S创建pod，默认会把使用的serviceaccount所在的token信息挂载进来，每个pod都会有数据，都会区挂载指定的serviceaccount创建的secret信息，为了和K8Sapi交互用
**

创建一个pvc挂载到挂载点后其实是目录的规范
在这里插入图片描述
查看这个目录的挂载信息

第7章使用Helm管理复杂业务应用

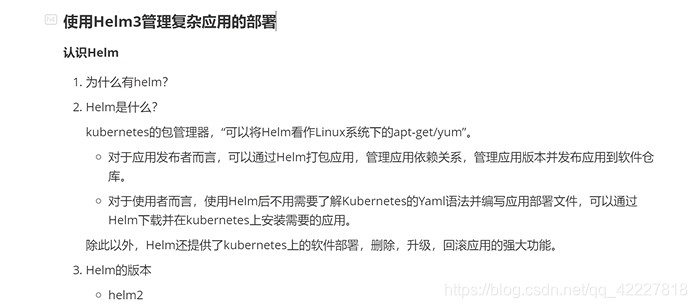

7.1 认识Helm

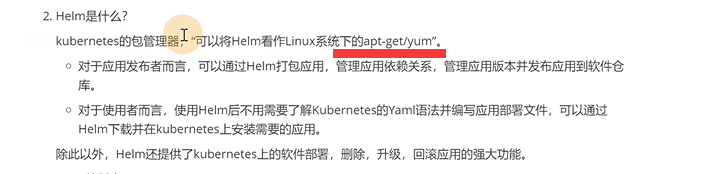

在这里插入图片描述

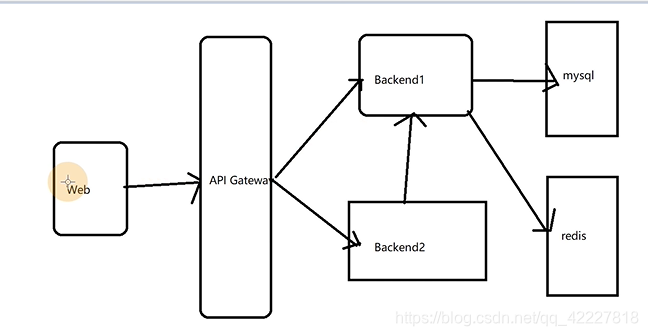

一般的服务架构是这样的，是否可以把一整个架构做为一个产品打一个包，就是helm的一个概念chart，chart其实就是一堆模板，实际部署的时候把值传递给模板，这样就在不同环境部署起来了

有chart的软件仓库
在这里插入图片描述

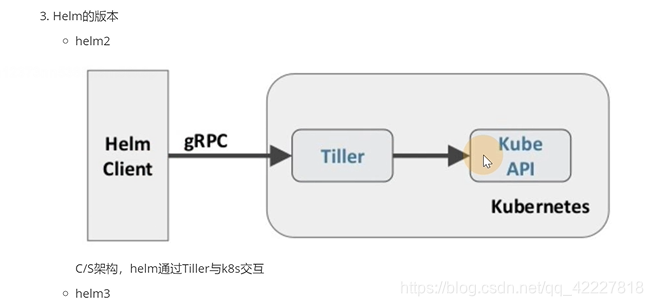

helm2的架构，现在用helm3的比较多，k8S里部署了一个Tiller组件，充当server端，调用K8Sapi

在这里插入图片描述

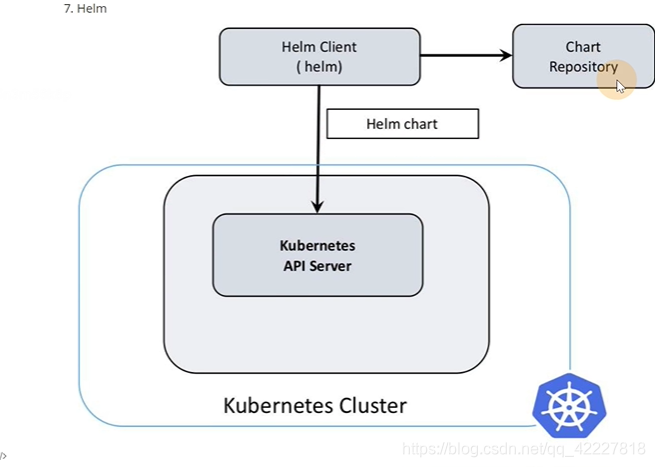

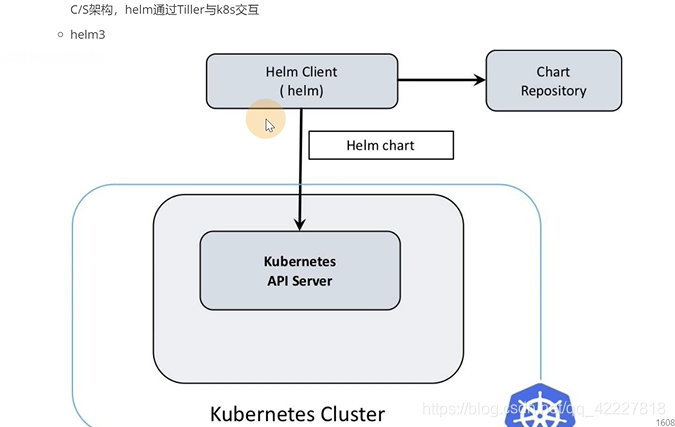

helm3多了一个chart仓库，helmclient可以直接和apiserver做交互，这是2banben和3版本的区别

在这里插入图片描述

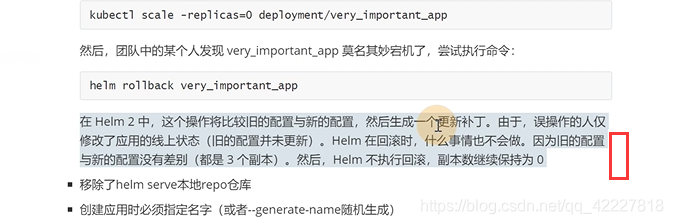

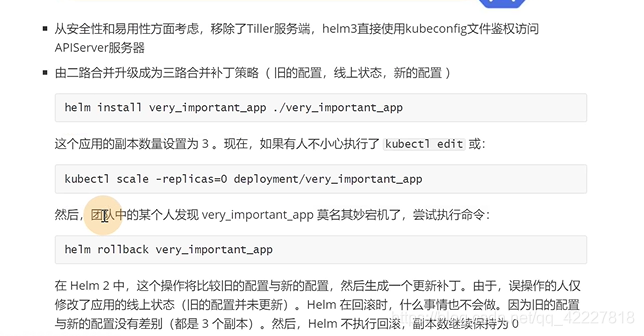

helm2假如直接用kubectl edit是无法回滚的，helm3会对比内容，来达到回滚的作用

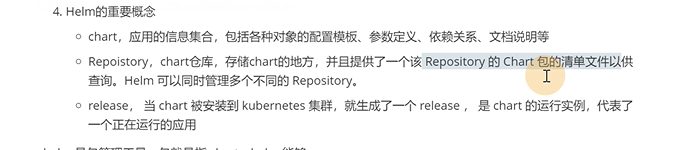

chart就像一个镜像一样，镜像部署了就叫一个容器，chart部署了以后叫release

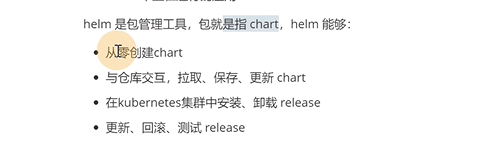

怎么去拉chat，打包chart，把chart直接安装到K8S了
在这里插入图片描述

7.2 helm安装与快速入门实践

在这里插入图片描述

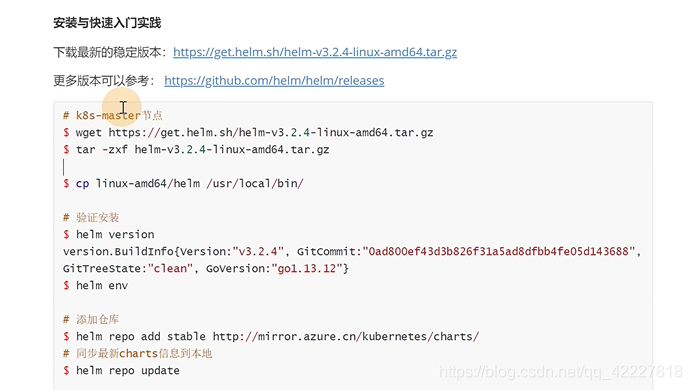

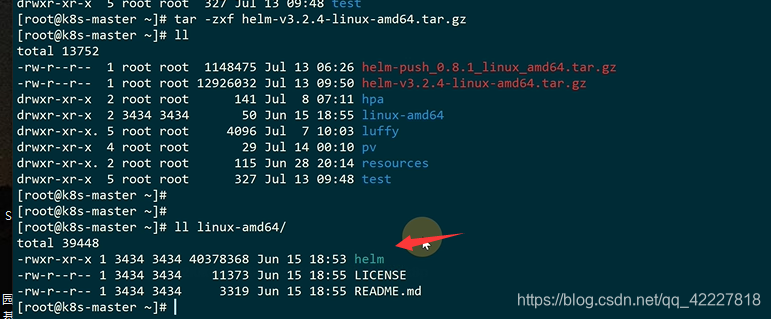

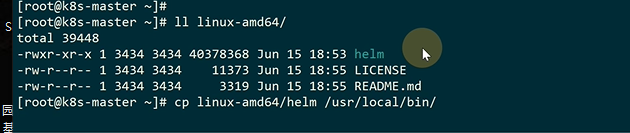

helm3就需要一个客户端

在这里插入图片描述

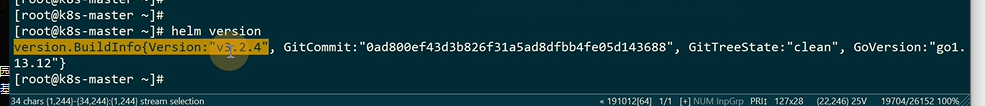

当前版本是3.2.4

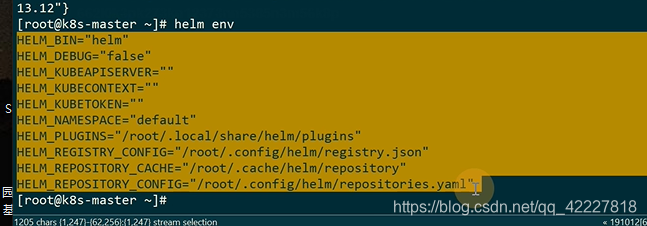

可以看一些环境变量信息

在这里插入图片描述 stable只是一个仓库名字

去抓取新仓库里的索引文件

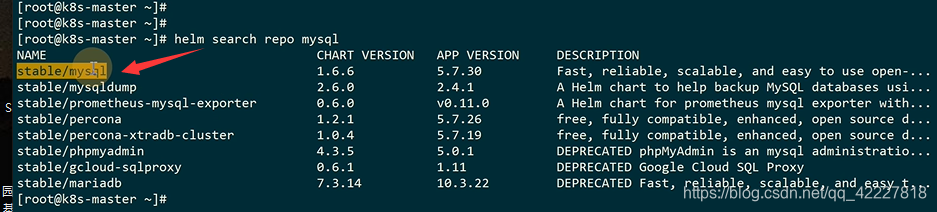

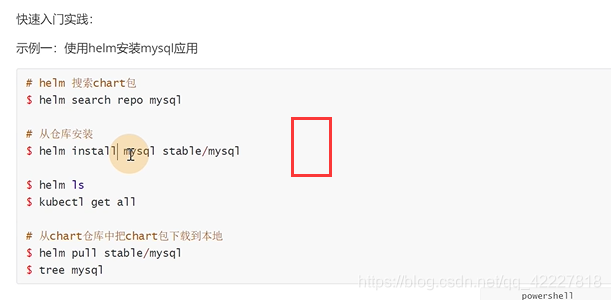

可以查看这个stable里有哪些包

chartversion是这个chart的version，app version是里面中间件的一个版本

在这里插入图片描述

这是一个release名字，将容器起来的名字

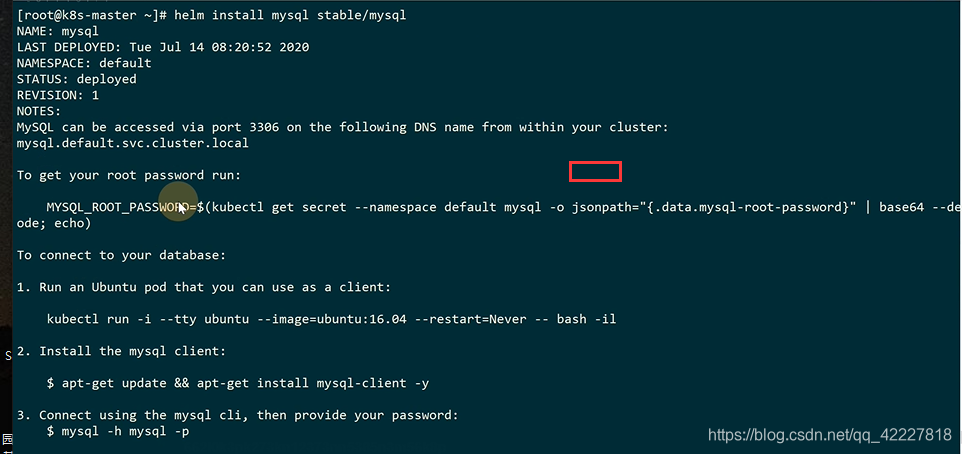

描述信息里是这个chart的基本使用

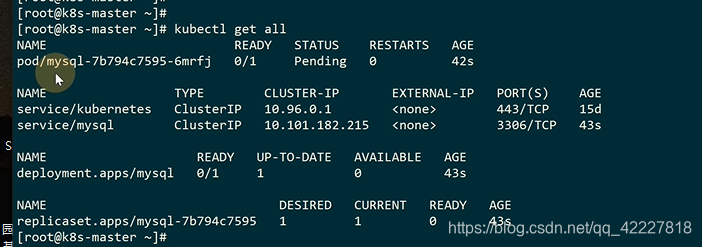

没有指定namespace是在默认的namespacce里，mysql这个应用打包了一个service和deployment，replicaset

helm在安装的时候可以设定一些参数

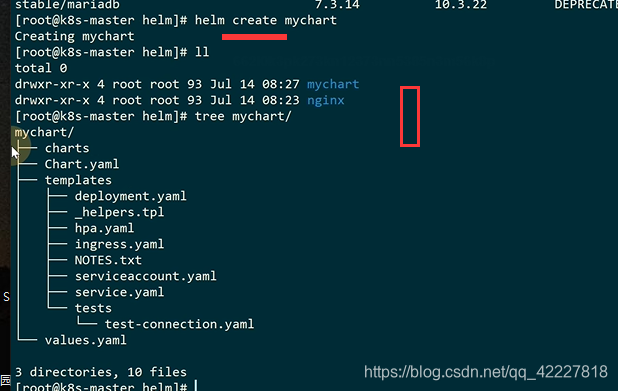

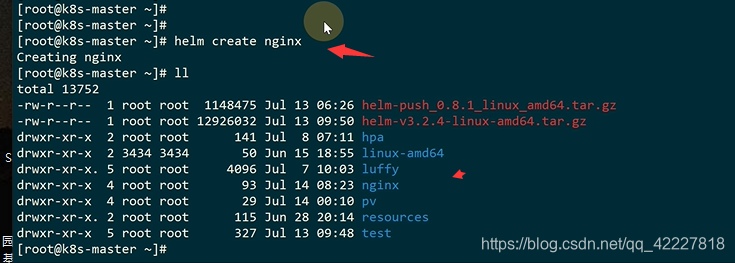

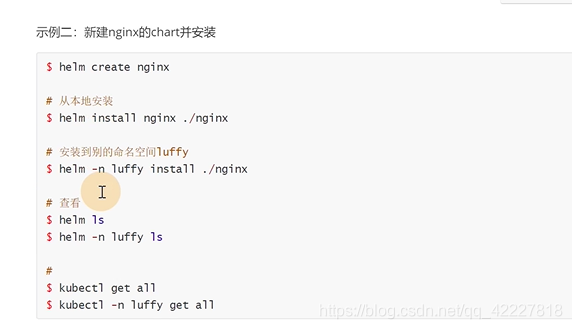

创建一个chart
在这里插入图片描述

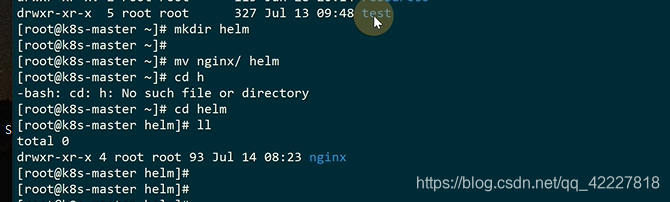

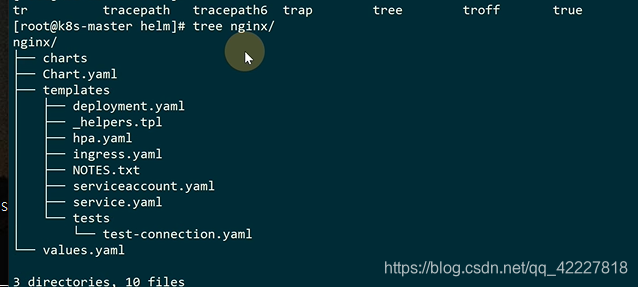

这就是刚创建的一个nginx的chart

在这里插入图片描述

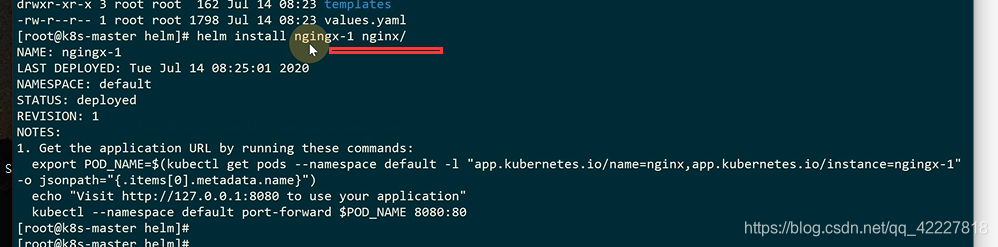

本地有这个chart也可以直接install这个目录

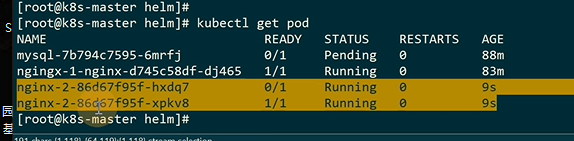

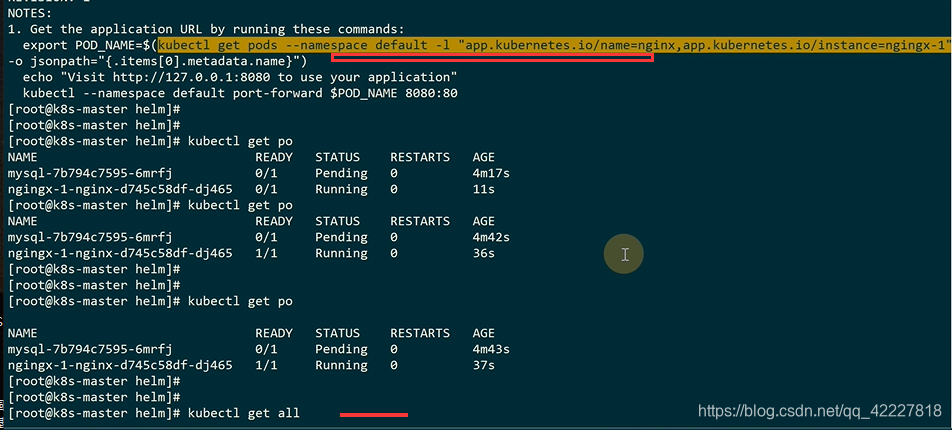

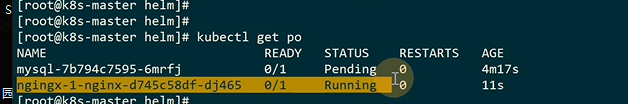

已经在运行了

在这里插入图片描述

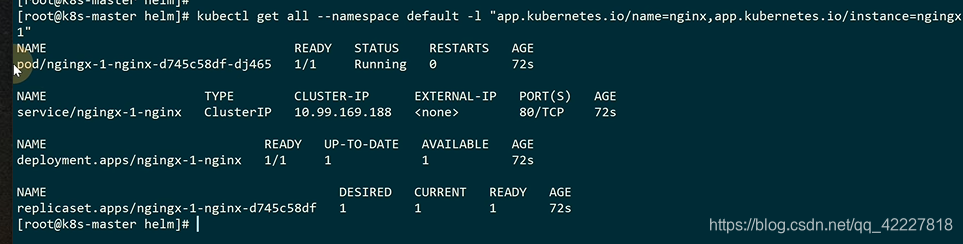

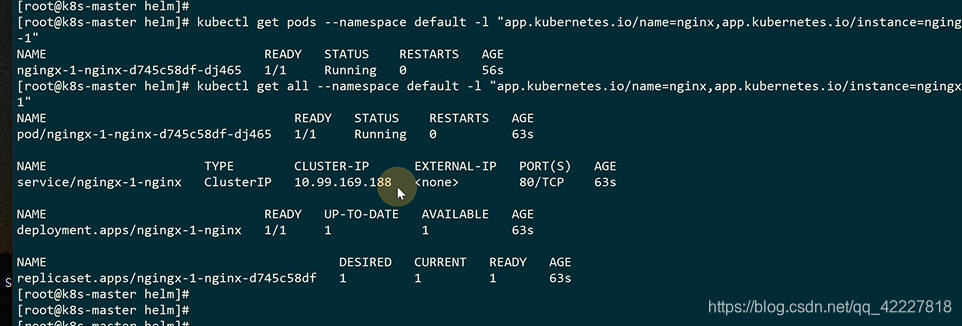

过滤一下nginx的数据

在这里插入图片描述

这是创建的nginx的chart

在这里插入图片描述

两种基本使用chart的方式，一种是在仓库里，

第二种是本地知道的时候，可以通过create，根据需要改里面的东西，改完之后进行一个安装测试

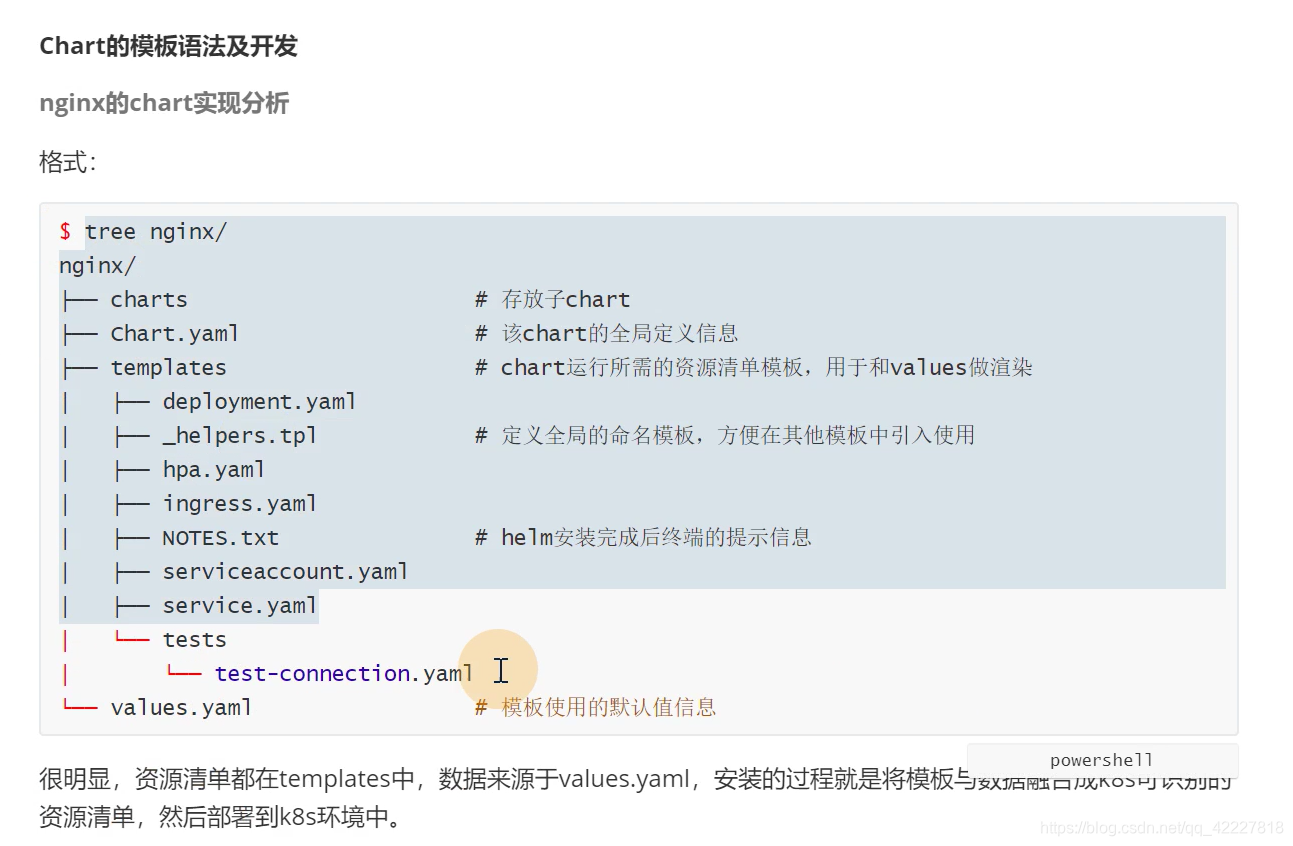

7.3 chart模板语法及开发

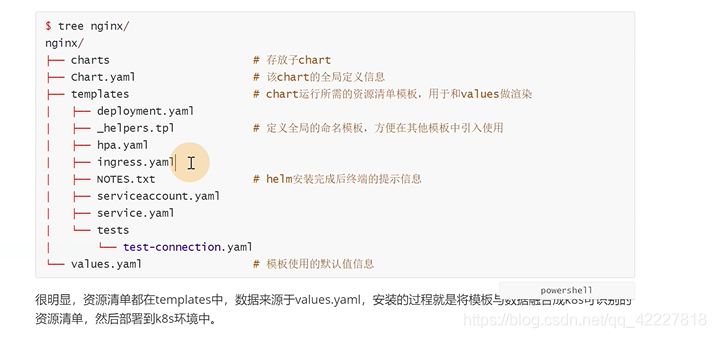

在这里插入图片描述
如果chart依赖其他chart，可以在这个目录里生成

在这里插入图片描述
全局定义的一些信息

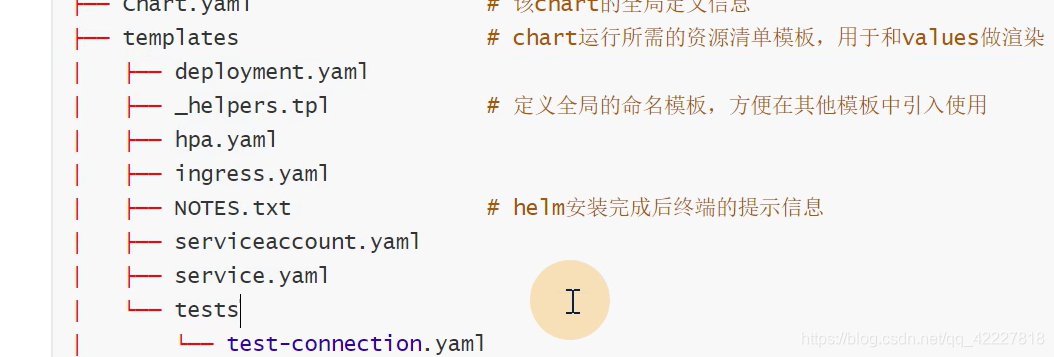

模板就是整个K8S里的一些清单文件

在这里插入图片描述
安装后打印的提示信息

安装完成后的一些test方法，检验一下chart安装是否成功

有些值需要和模板进行融合，这个也是执行配置更换的一个入口

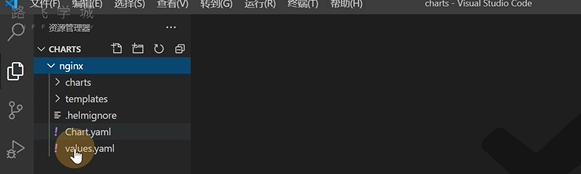

chart类似一个小项目，可以打开这个项目看看
在这里插入图片描述

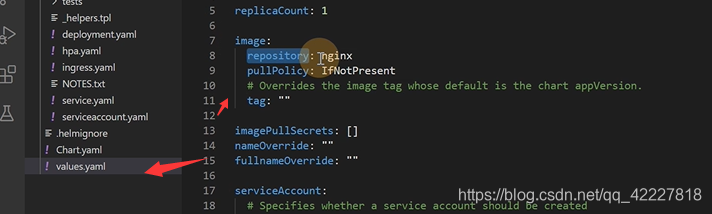

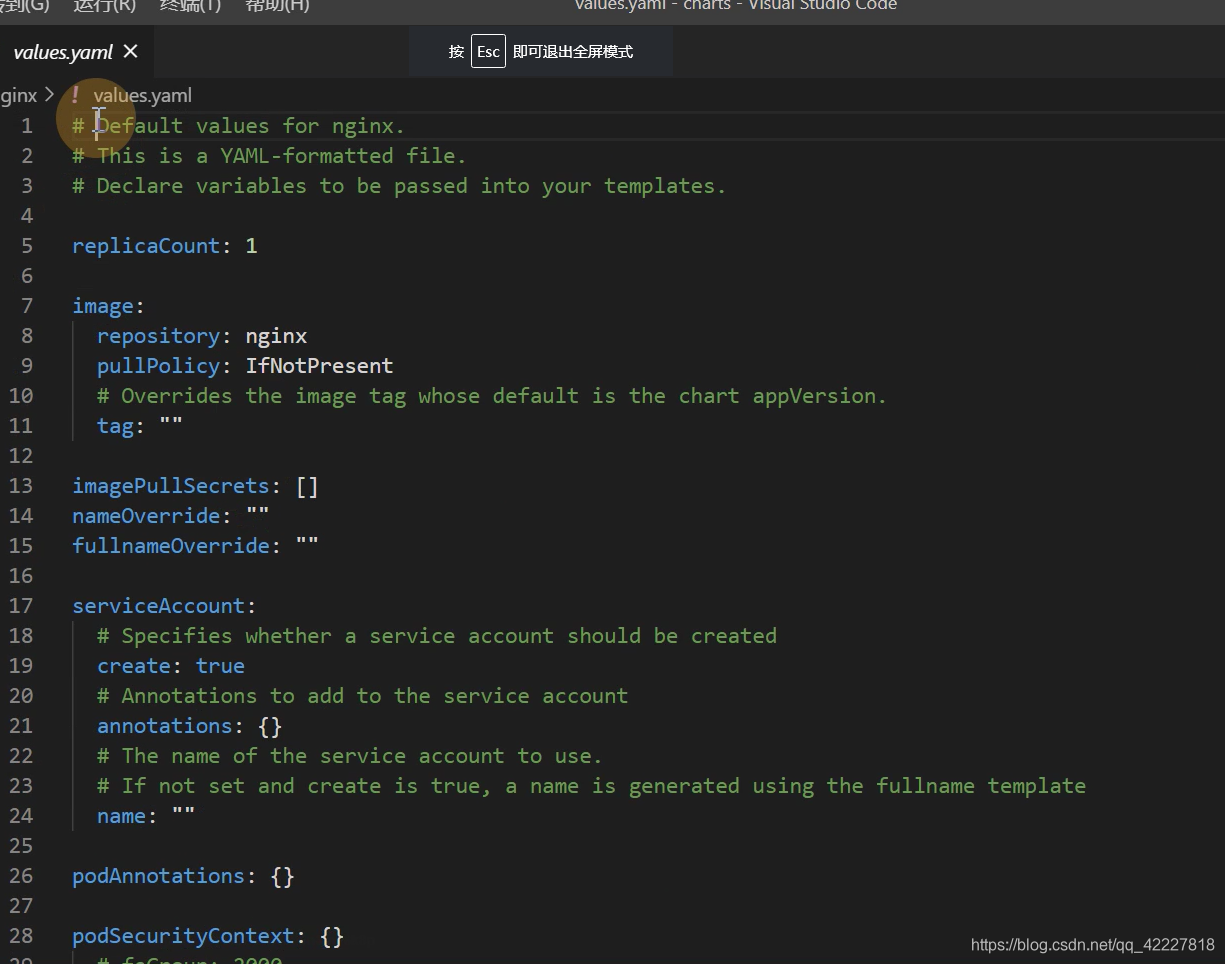

values是默认的值

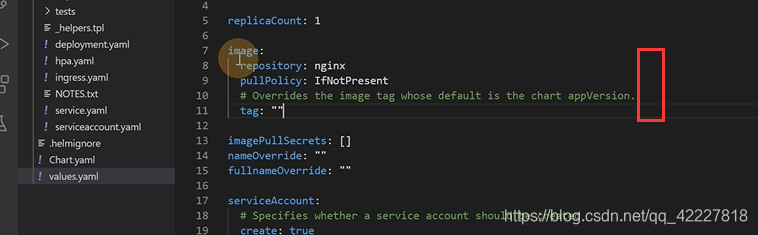

默认的nginx副本数
在这里插入图片描述

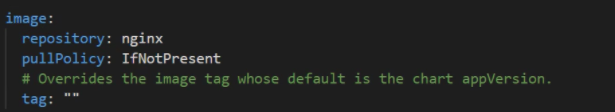

给这个image用的默认tag，就是nginx:latest

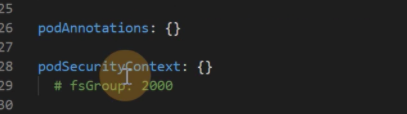

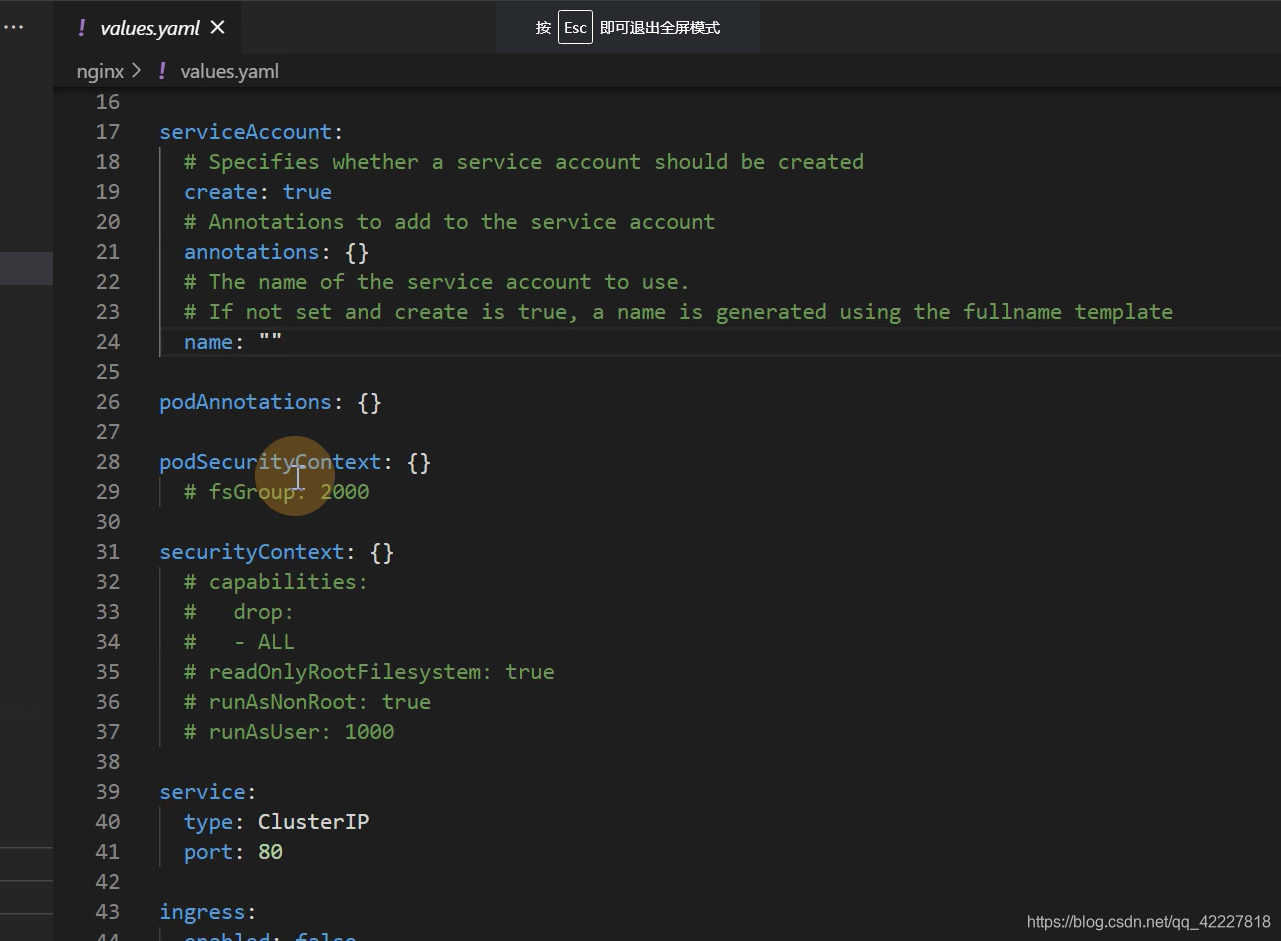

注解，安全性

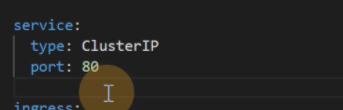

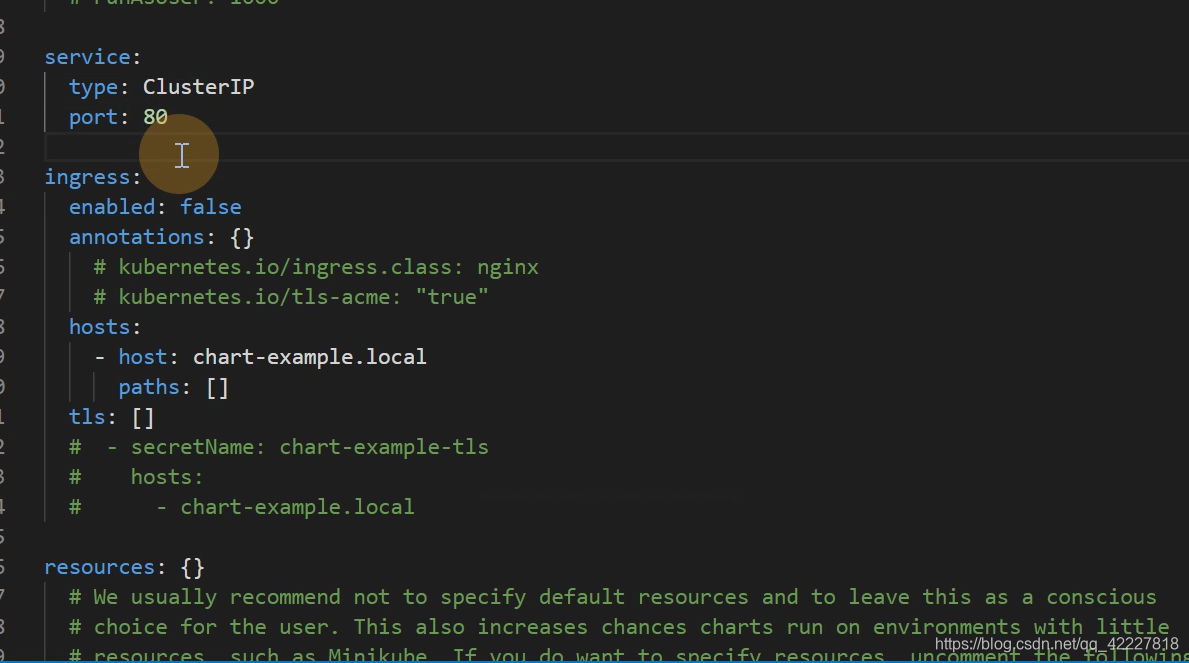

创建的service类型和端口

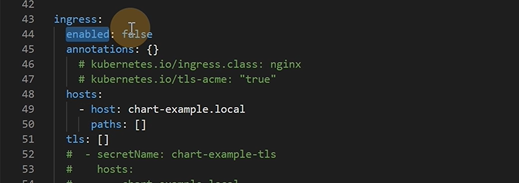

如果是false，就是helm安装的部署的时候不会装ingress

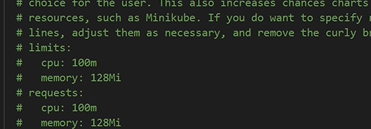

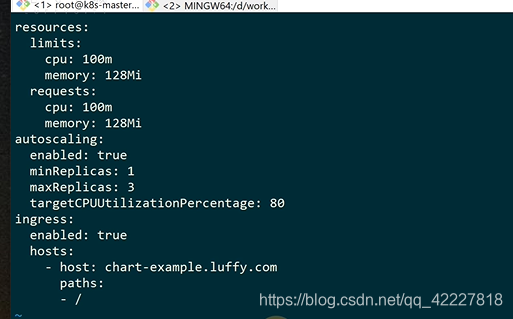

resource就是限制资源

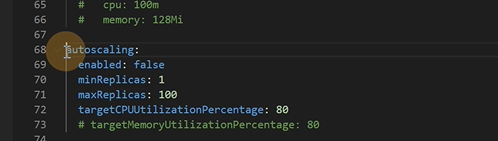

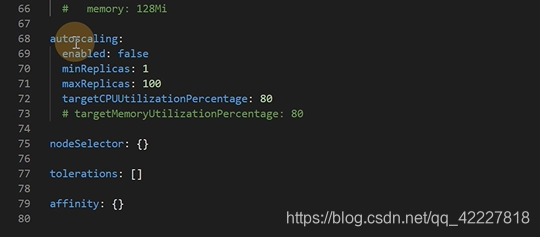

HPA,CPU百分之80就扩容

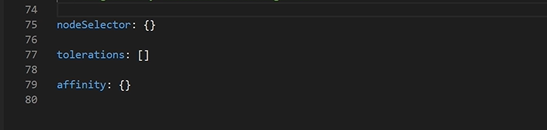

在这里插入图片描述

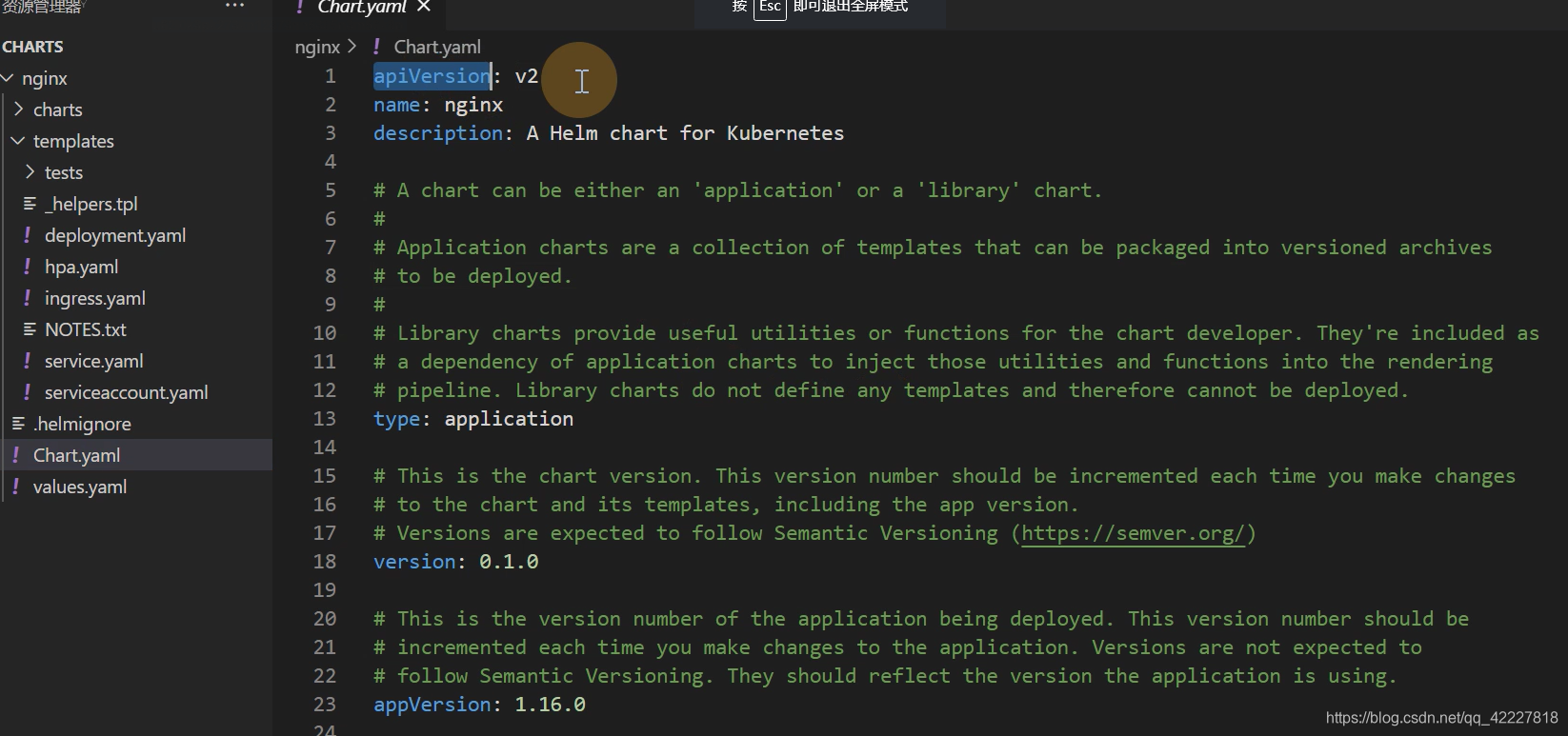

chart.yaml是定义的全局信息

chart的version

在这里插入图片描述
nginx的一个版本

在这里插入图片描述

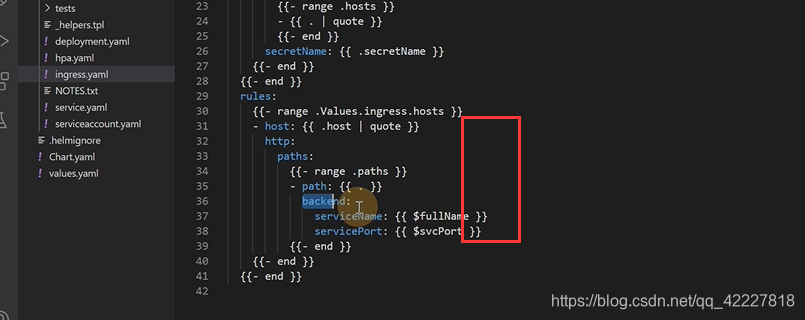

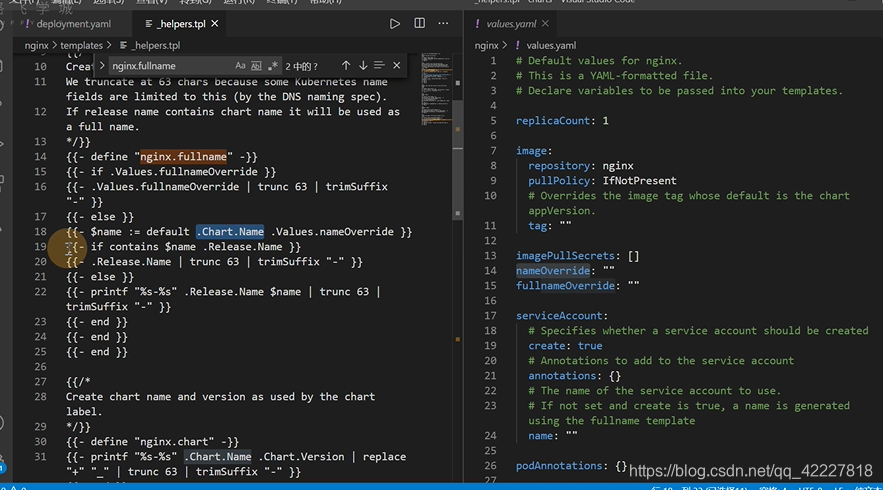

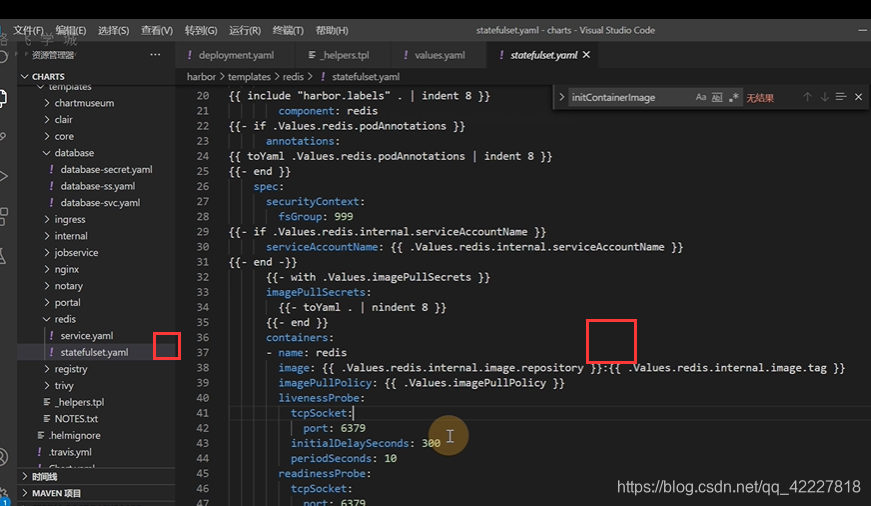

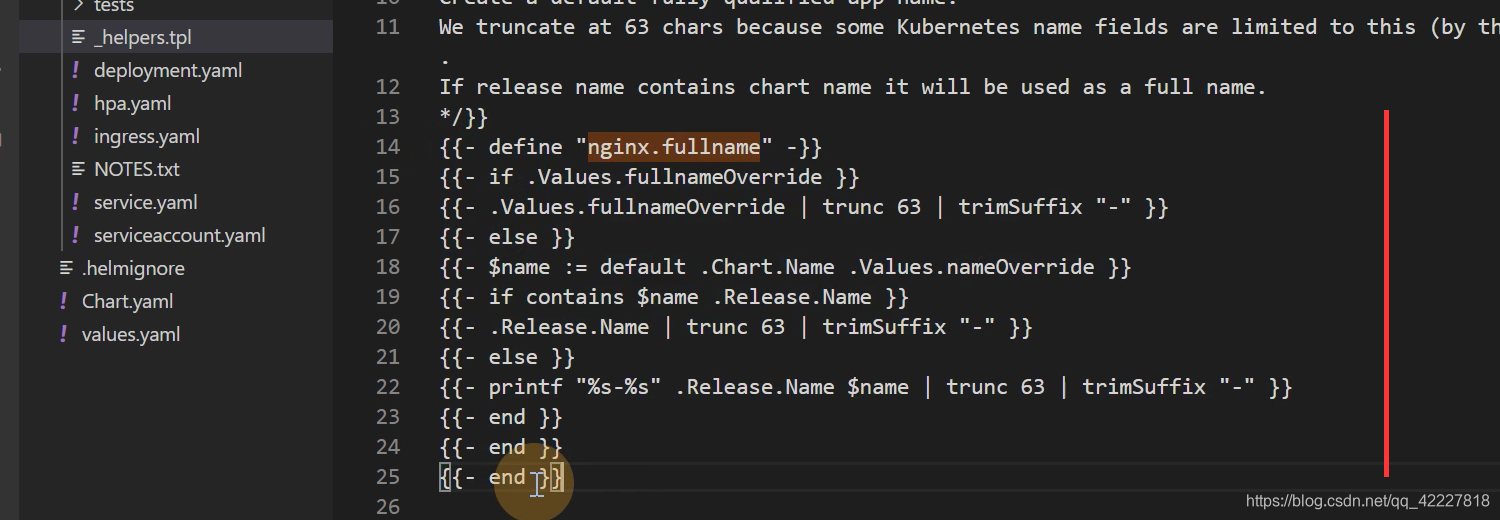

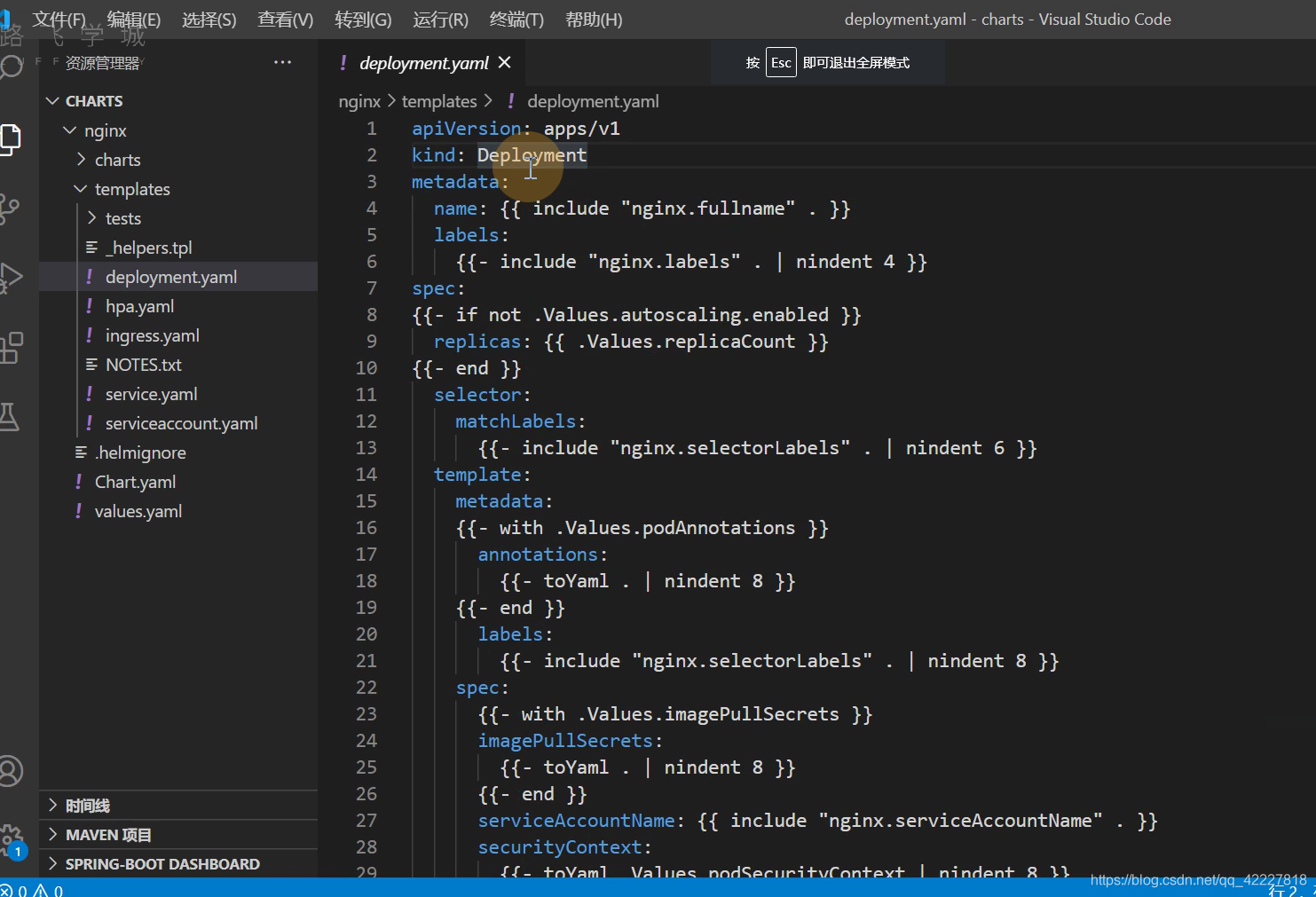

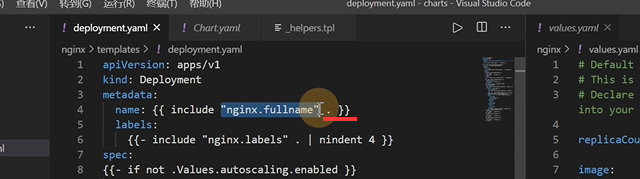

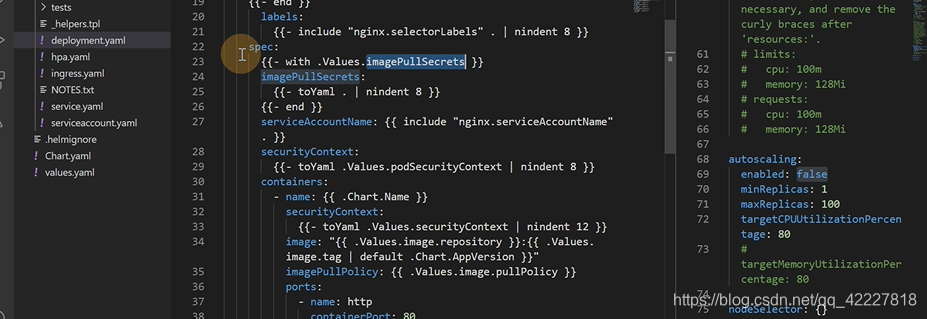

看一下deployment，{{}}两个大括号其实就是一个GO语言的模板

在这里插入图片描述
这里values定义好了值

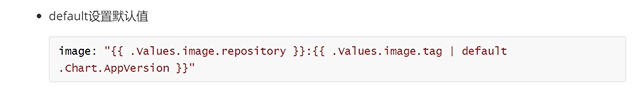

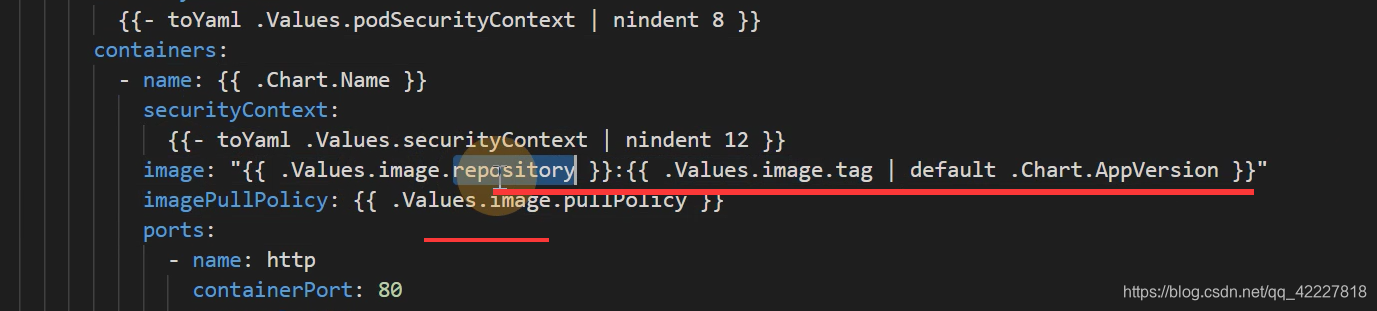

.Values，这个.点号就是最大的作用域，tag里如果没有就用appversion

.点号等于找这个yaml里的整个对象

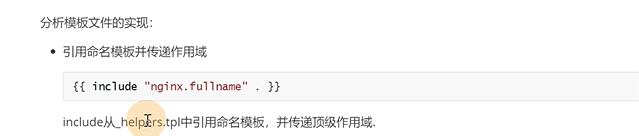

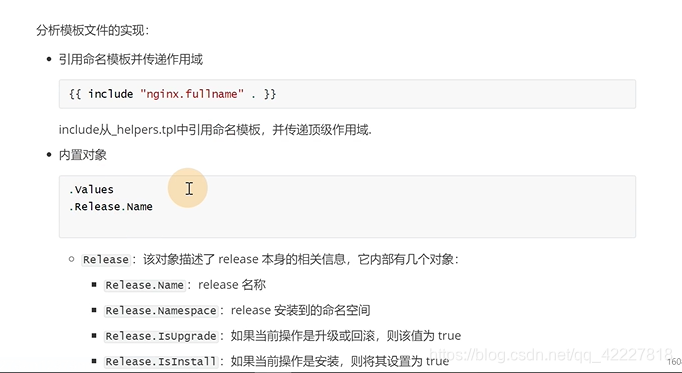

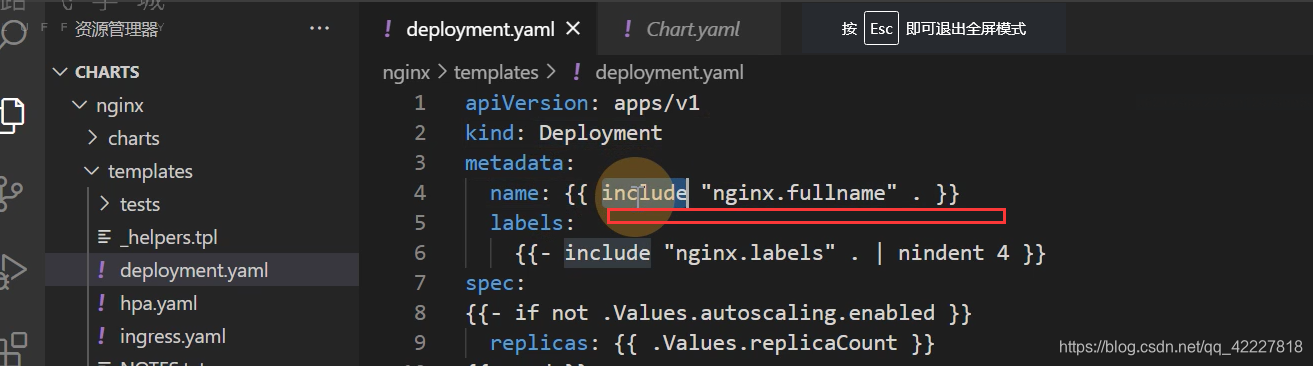

include就是包含，从模板里引用

模板就是从这里来，不是yaml就不会被K8S当作一个资源
在这里插入图片描述

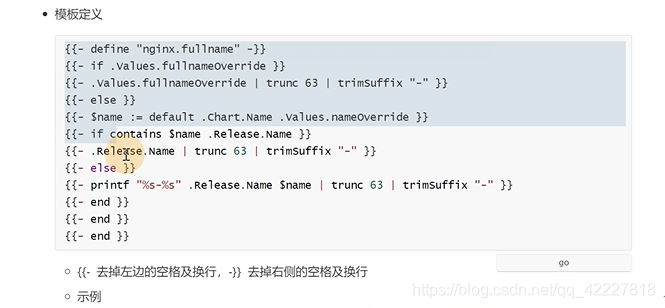

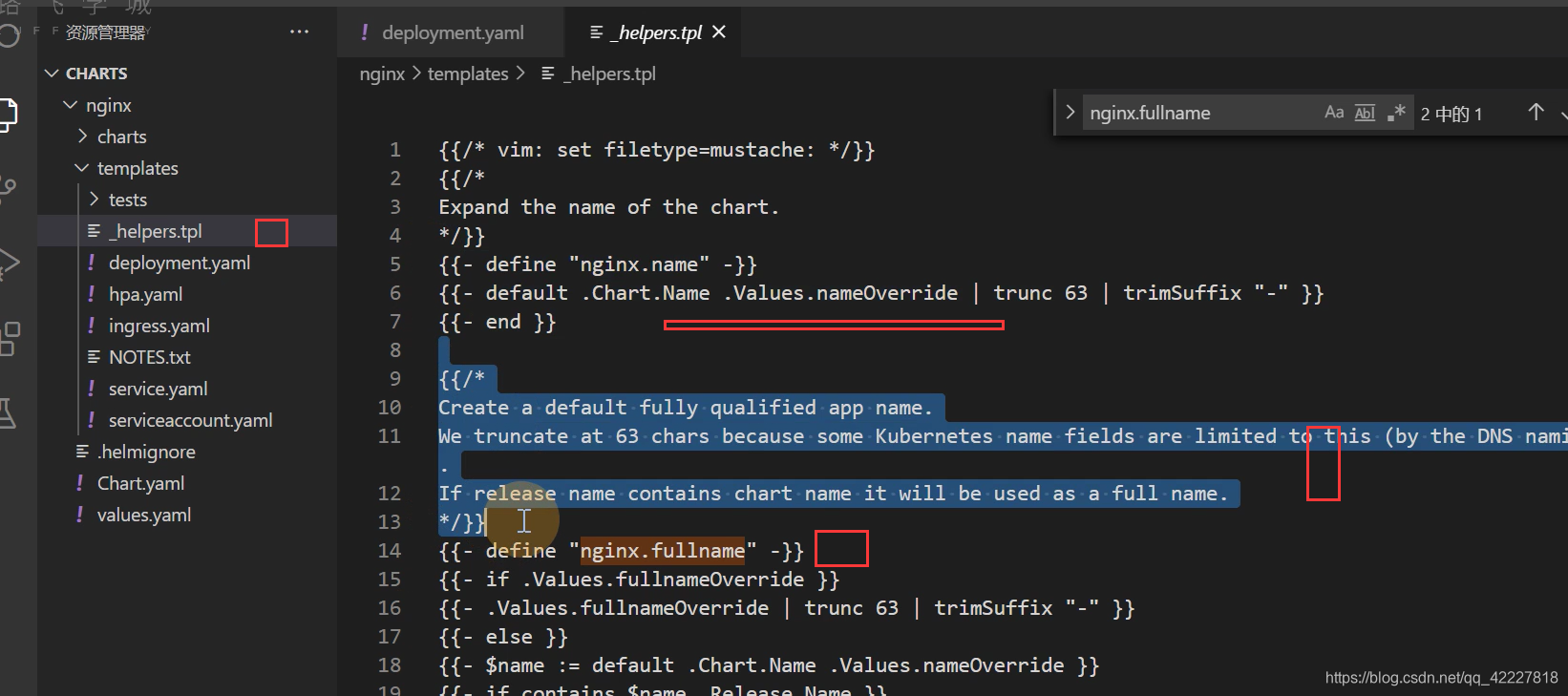

定义一个模板就nginx.fullname，nginx全量名称
】
如果设置了这个

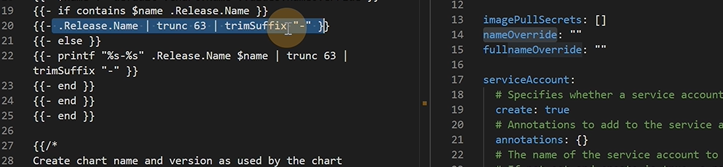

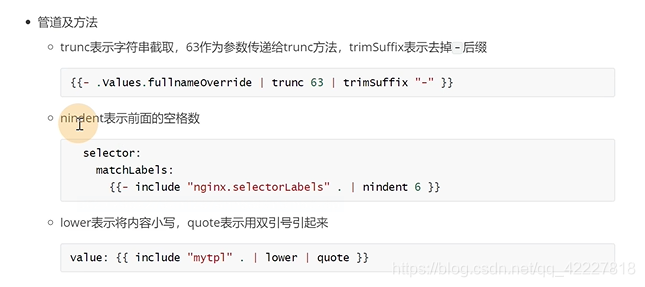

trunc 63最多63个字符，trimsuffix去掉文件后缀的一个方法

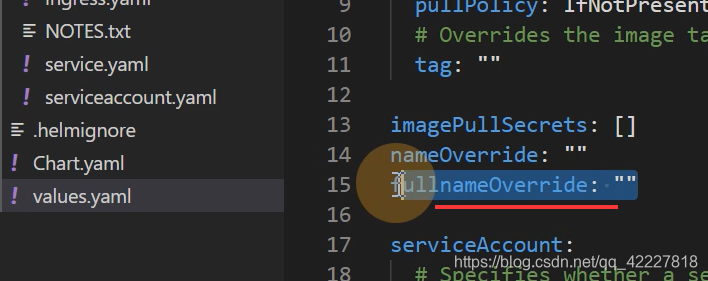

$符号定义一个局部变量，如果nameoverride没定义就会变成chart.name

如果release的名字包含了这个名字，就进行去除字符
在这里插入图片描述

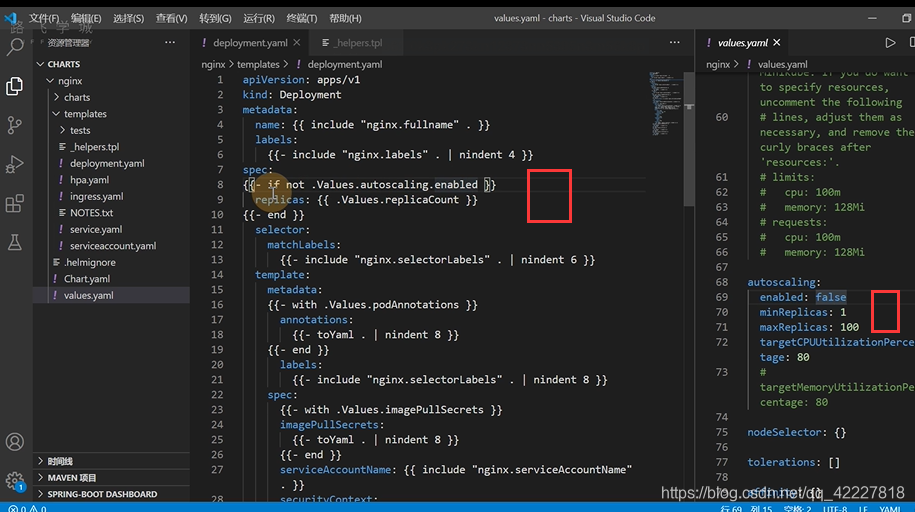

通过开关性质的来隐藏

.点号就是跟作用域

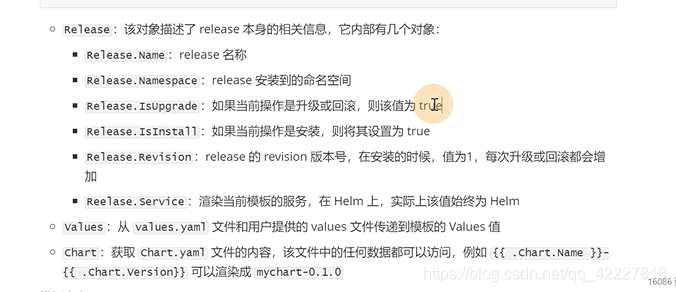

values可以拿到所有的变量，release.name可以拿到创建的名字

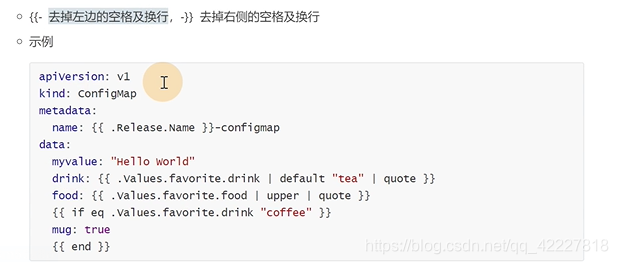

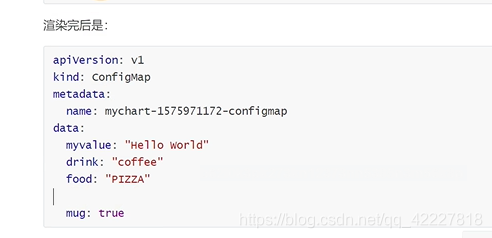

去掉左边的空格和换行

中甲有个换行一般再{{}}后面bianchneg {{ -}}

前面保留6个空格就满足yanml规范了

在这里插入图片描述

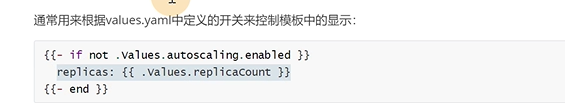

控制整个开关，是否显示字段
在这里插入图片描述

在这里插入图片描述

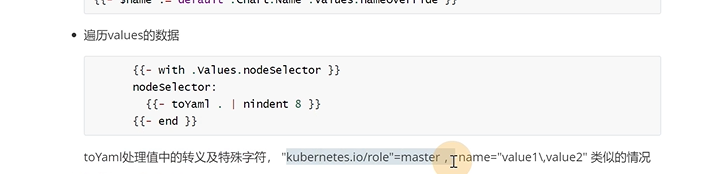

toyaml就是为了符合yaml写法

在这里插入图片描述

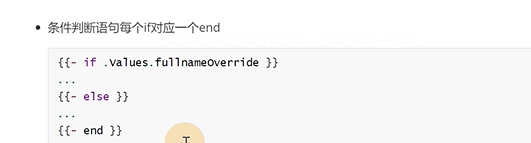

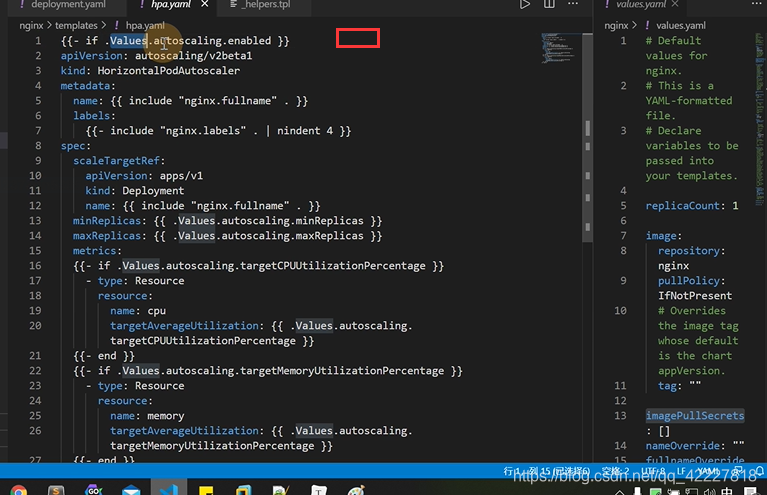

大的if，如果有就有内容，没有就没有内容

chart需要有一定的基础才能去使用

7.4 定制chart的方式

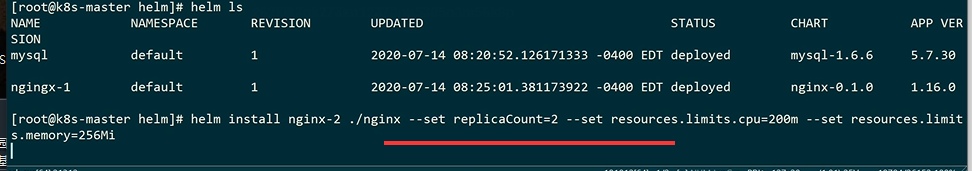

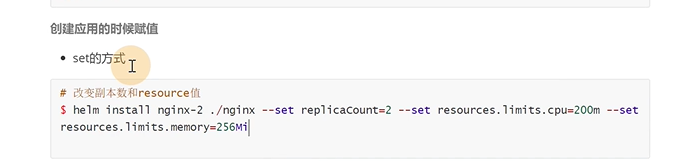

创建helm的时候赋值上，让它变成一个定制的，每一个赋值都需要–set
在这里插入图片描述

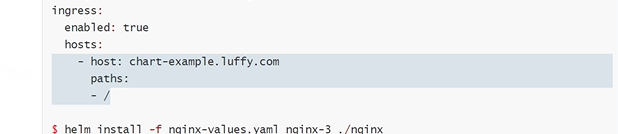

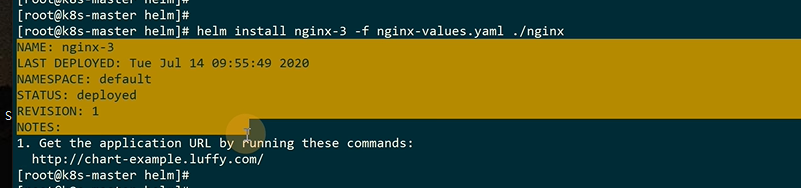

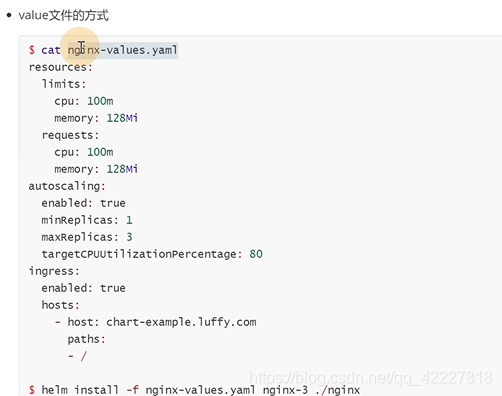

也可以不通过–set去覆盖，可以创建一个value的yaml文件去做

这里path做了一个循环

在这里插入图片描述

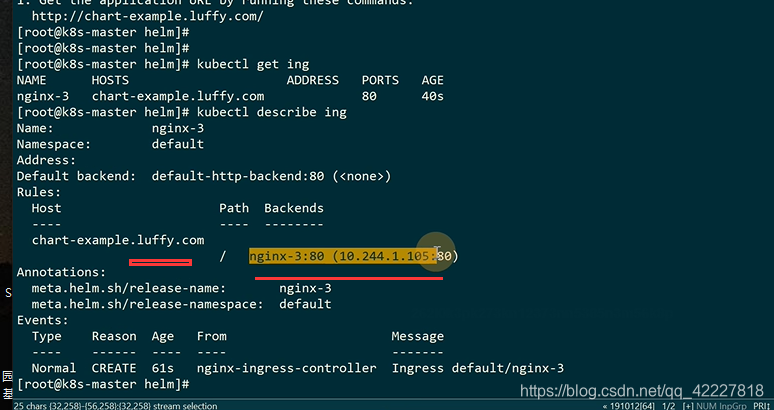

ingress地址都打印出来了

在这里插入图片描述

转发的地址

在这里插入图片描述
chart生成了一个HPA

在这里插入图片描述

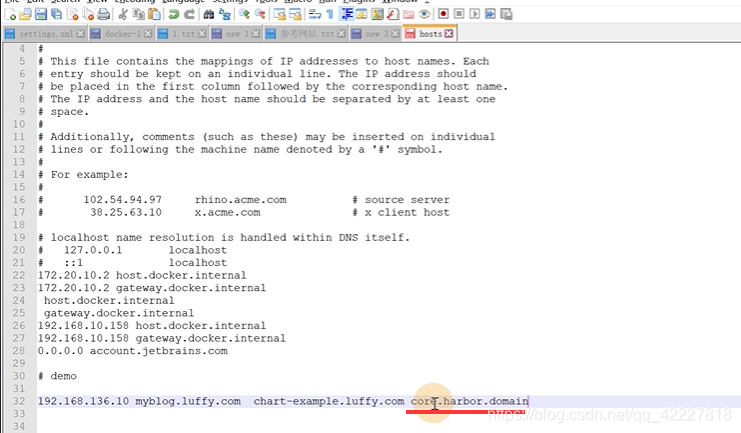

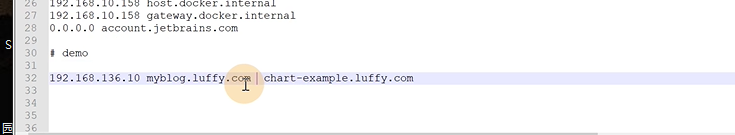

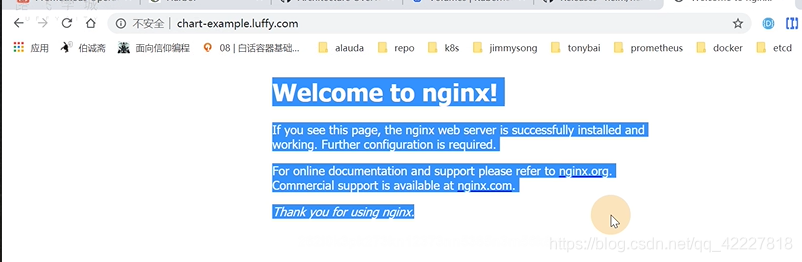

配置以恶hosts

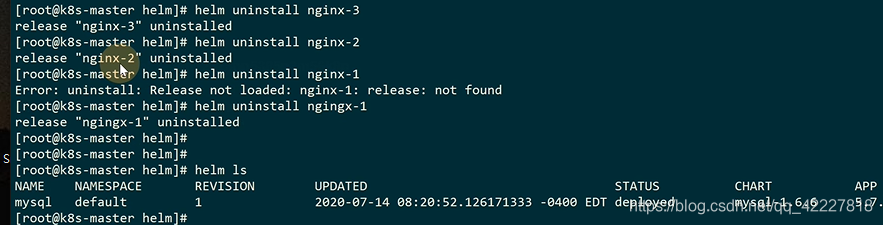

删除chart也很简单

现在就访问不到了

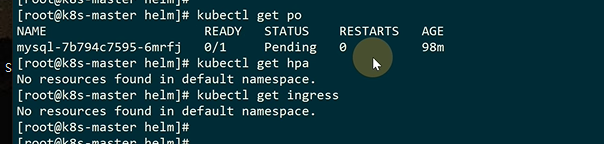

只要是通过helm起的资源，都会被删除

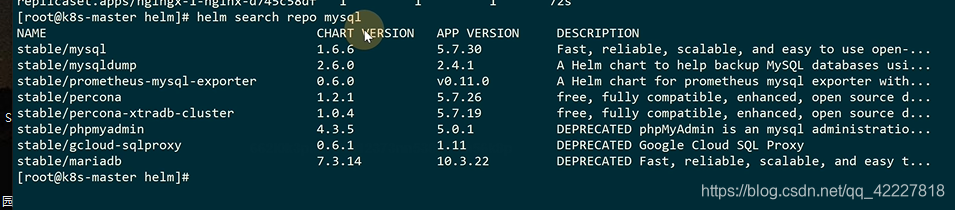

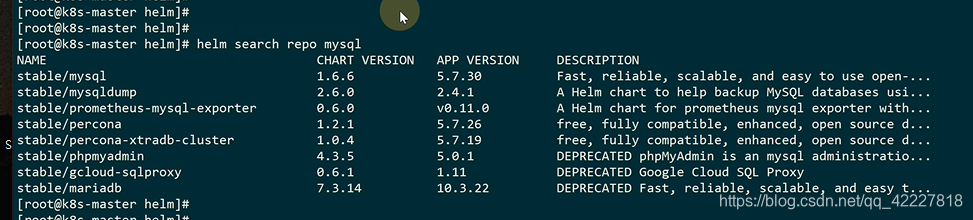

可以搜索mysql

在这里插入图片描述

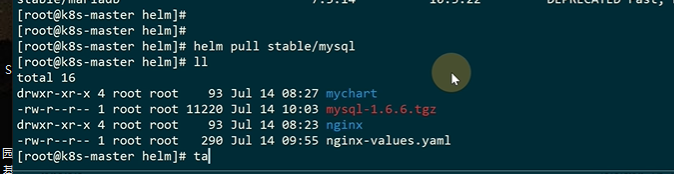

解压一下

在这里插入图片描述

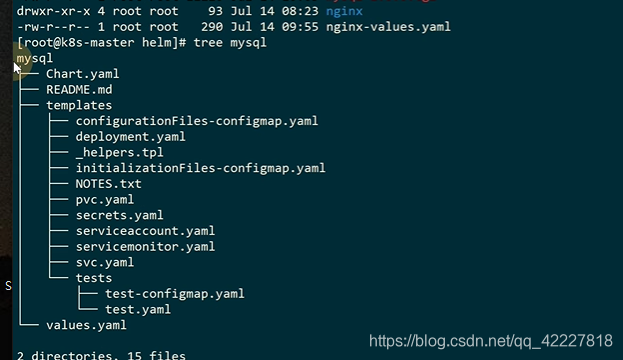

也是一个chart模板

在这里插入图片描述

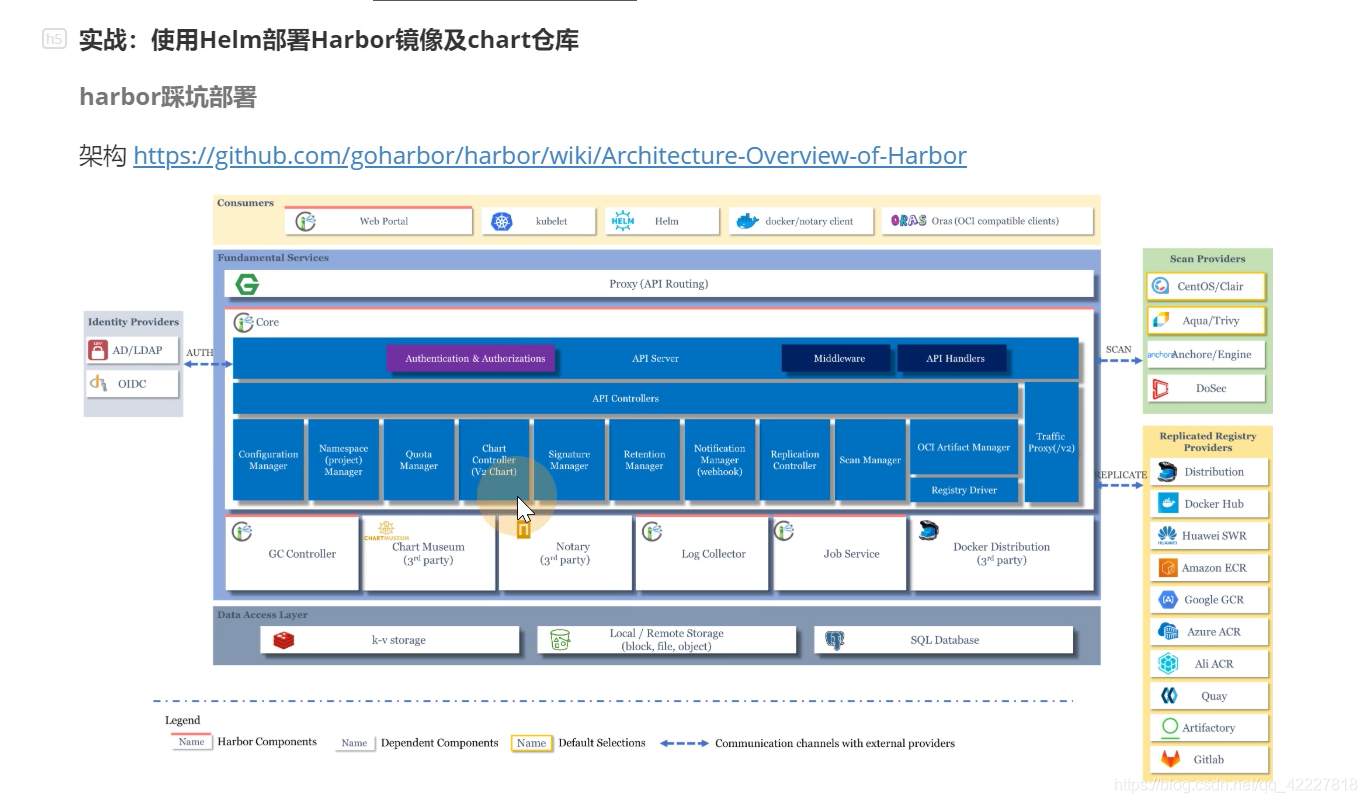

7.5 harbor架构介绍及chart参数设置

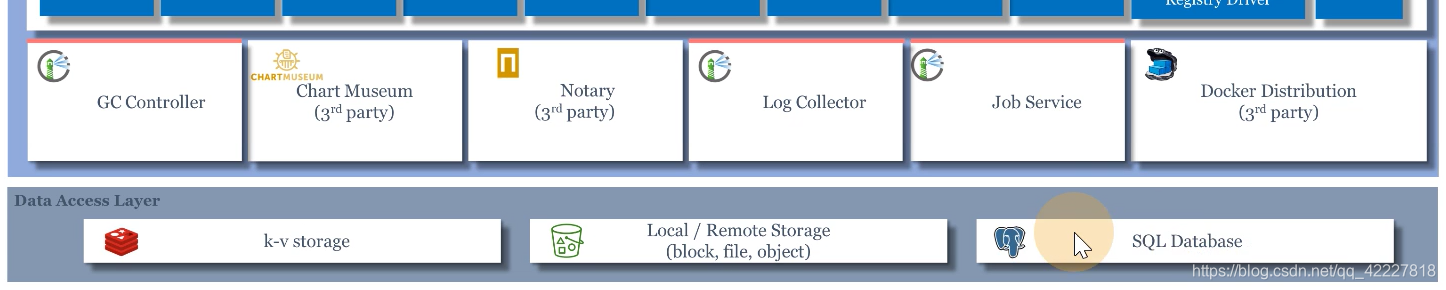

harbor可以用作镜像和helm仓库的

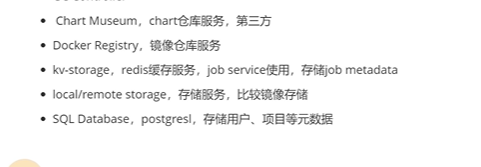

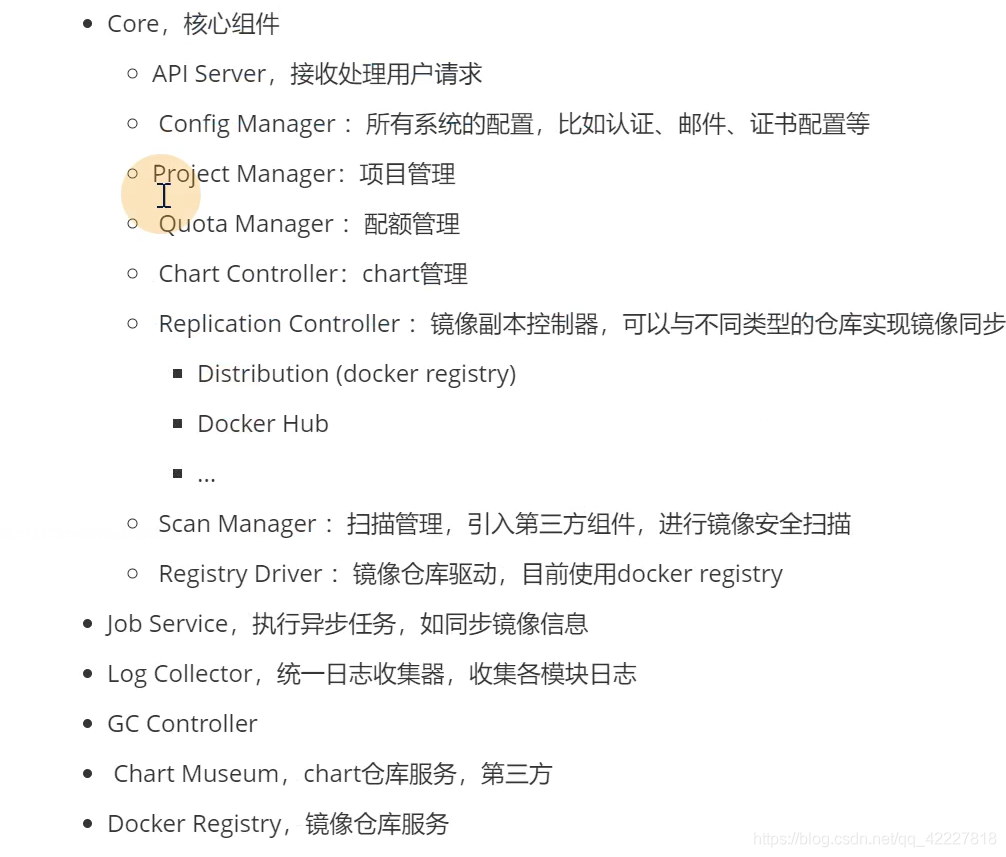

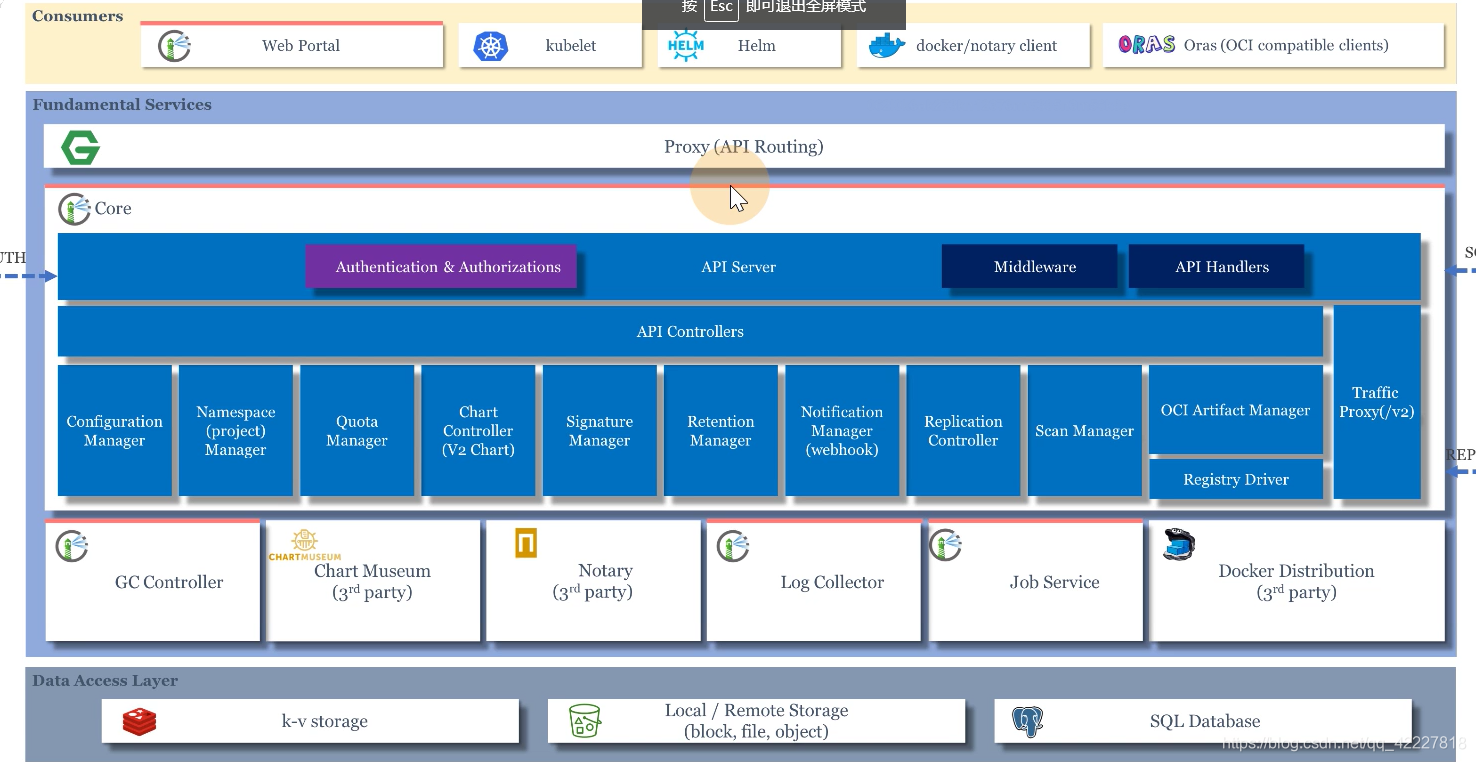

在这里插入图片描述 core去提供服务

项目的存户空间，有多少可以存储，配额管理

harbor和多个仓库间去同步任务

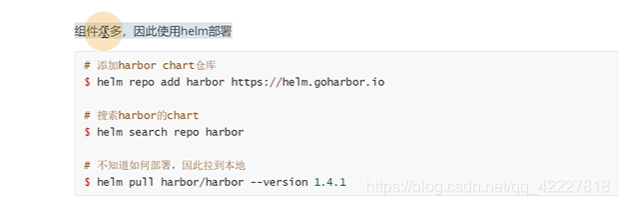

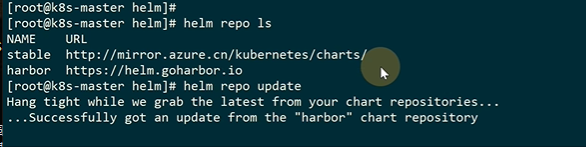

添加一个harbor源

在这里插入图片描述

查找一下harbor

在这里插入图片描述

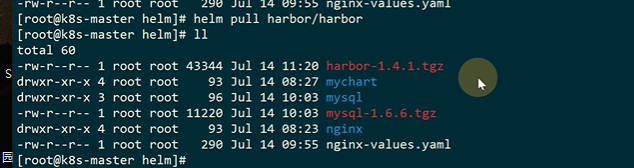

pull到本地

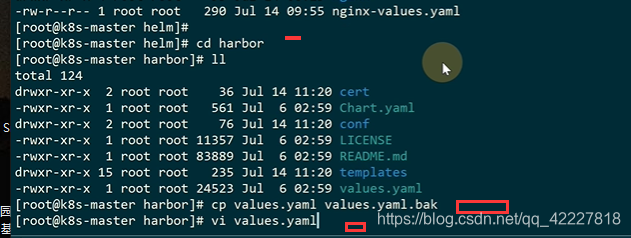

解压到本地，看看chart的实现
在这里插入图片描述

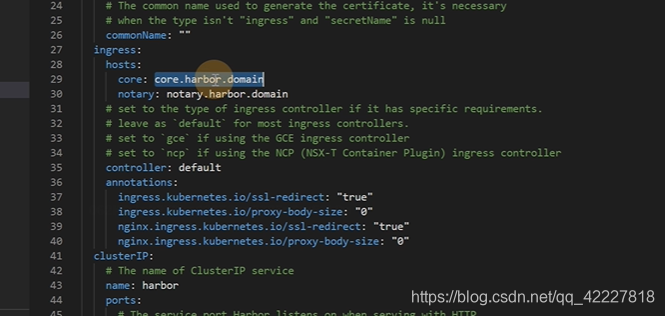

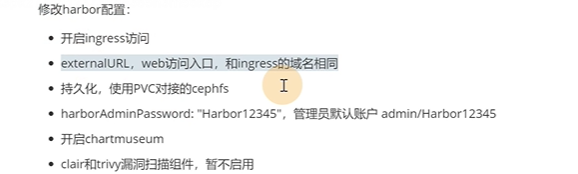

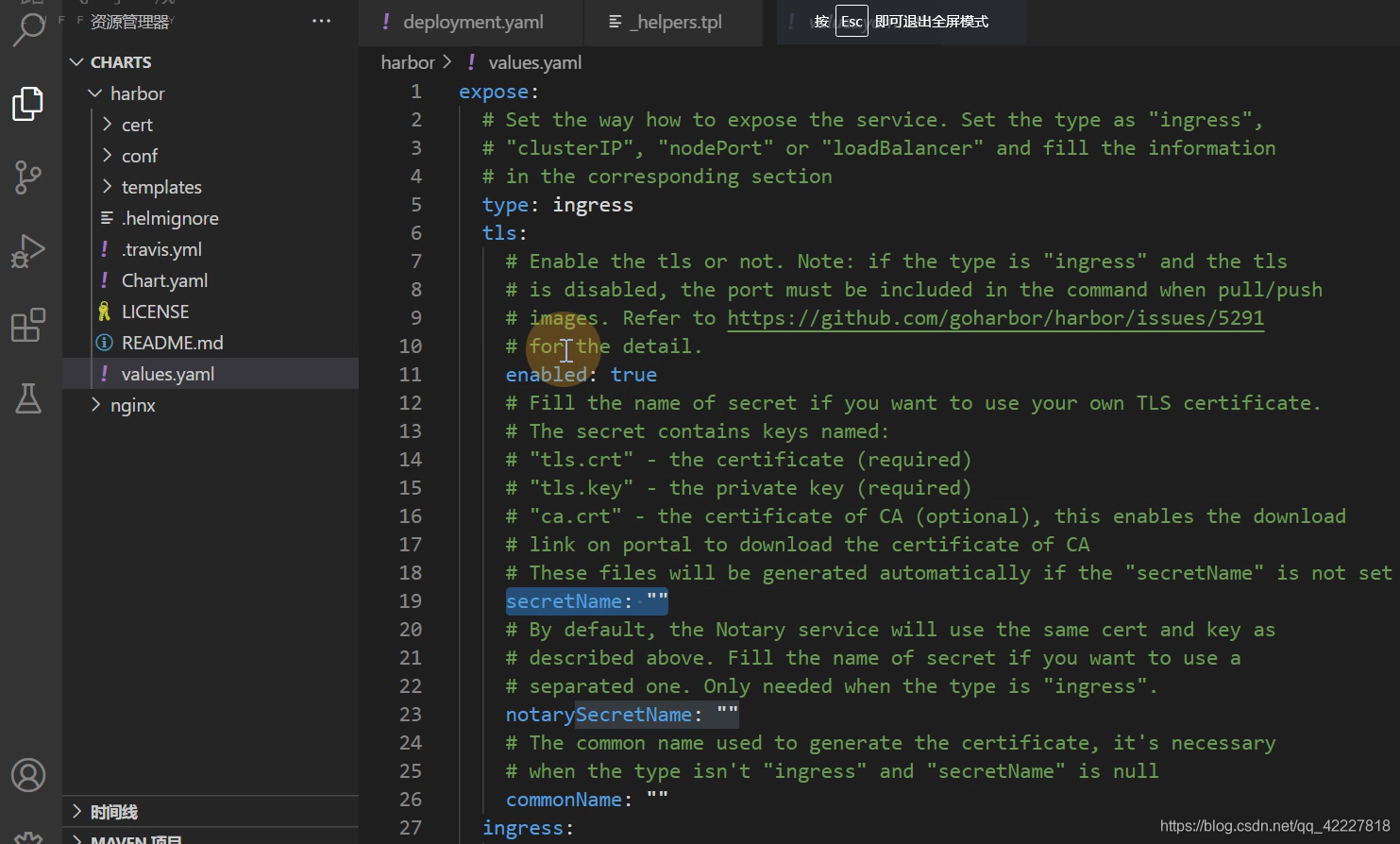

开启一个ingress

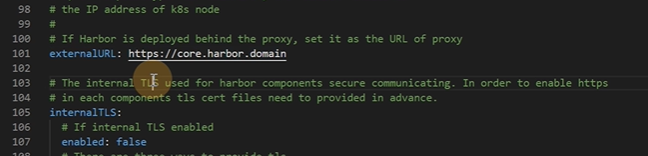

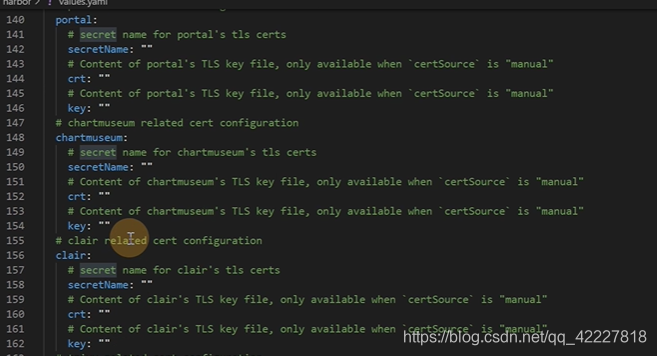

内部组件使用的一些证书可以先不管

在这里插入图片描述
创建一个storageclass可以自动创建pv

根据同一个存储，不同的子目录来建立持久化存储

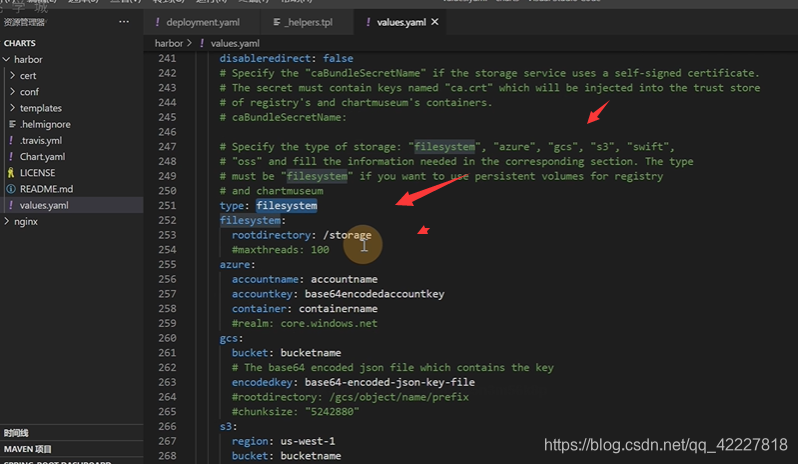

容器内部，可以选择什么文件系统

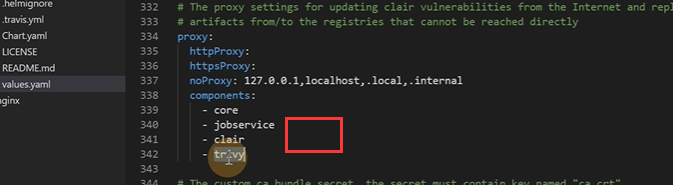

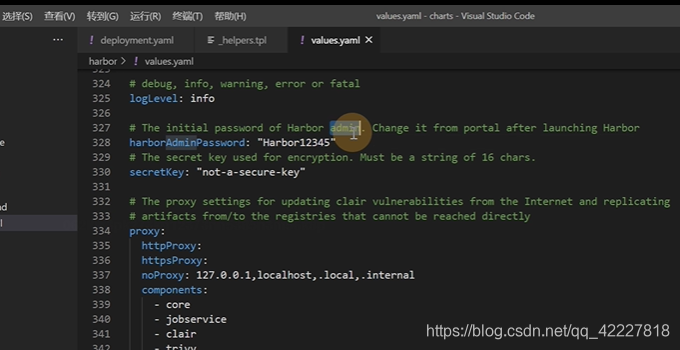

需要proxy代理的一些组件

这些不是核心的服务，就留给你可以控制是否开启的权限
在这里插入图片描述

7.6 harbor踩坑部署

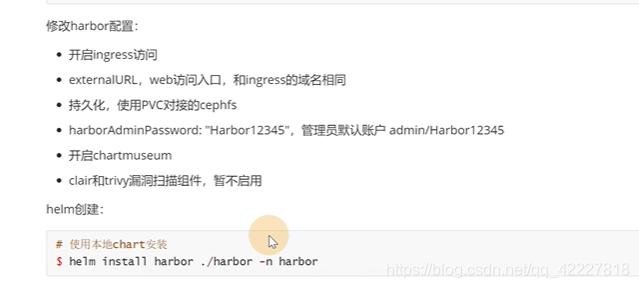

在这里插入图片描述 粘贴过来

在这里插入图片描述

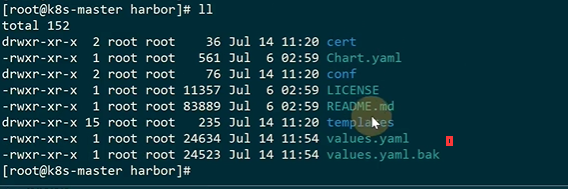

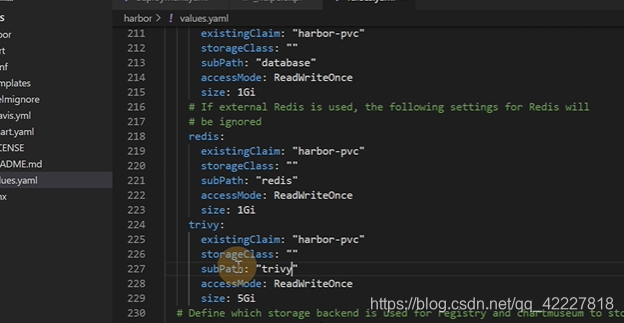

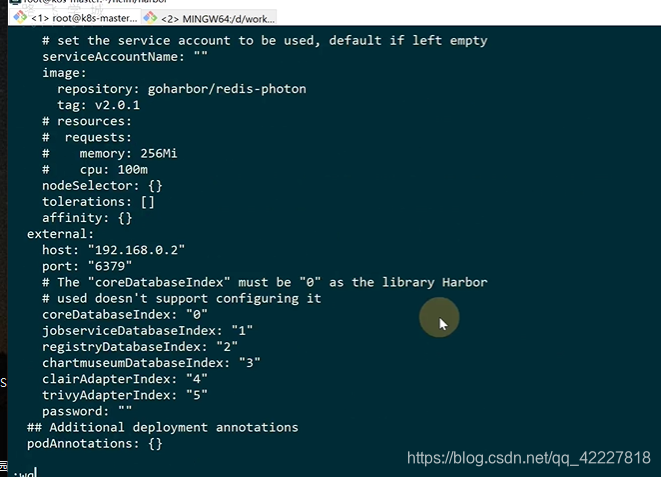

现在的values.yaml是改过之后的文件

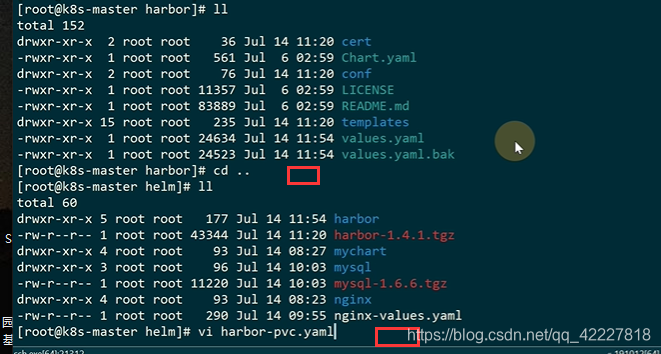

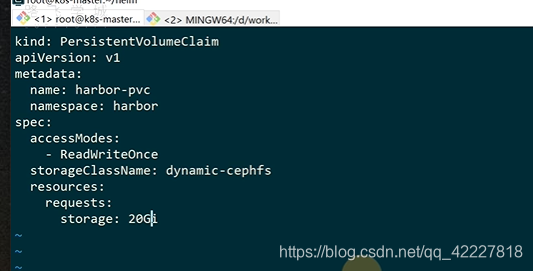

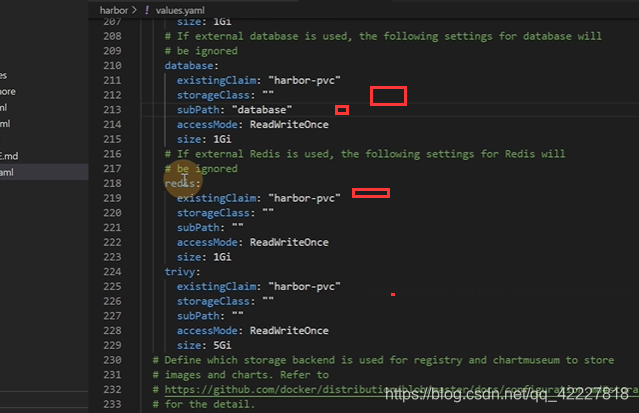

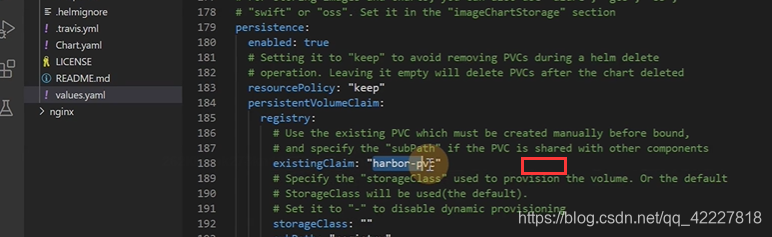

现在需要创建一个叫harbor-pvc的pvc

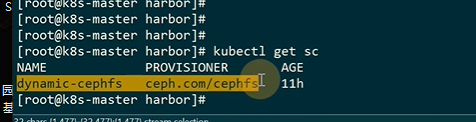

可以直接用创建好的storageclass

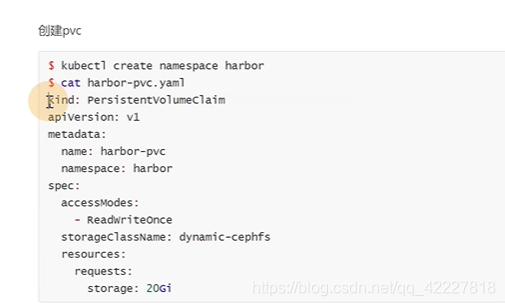

创建一个名称空间，再创建pvc

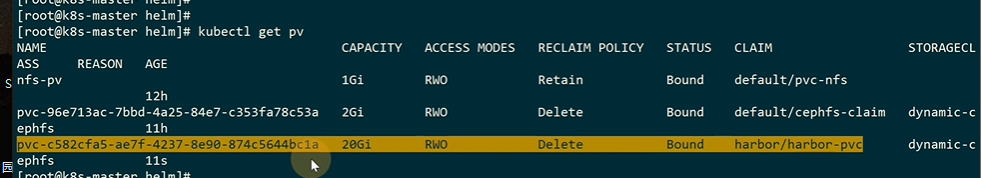

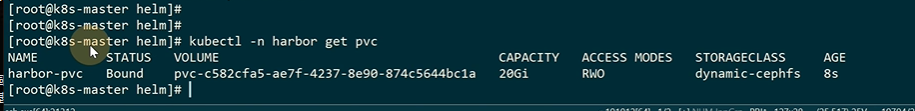

这样PV就自动创建好了

指定目录，名称空间
在这里插入图片描述

这是ingress

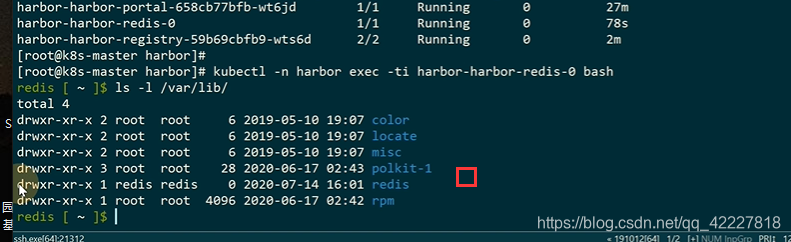

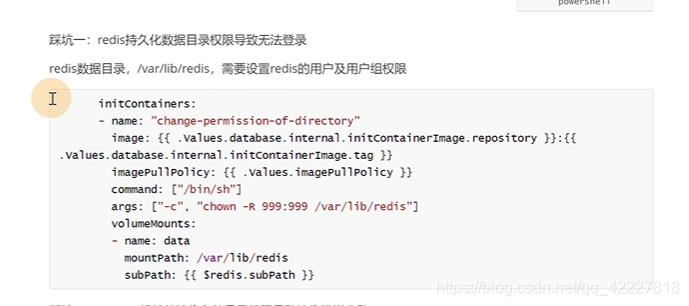

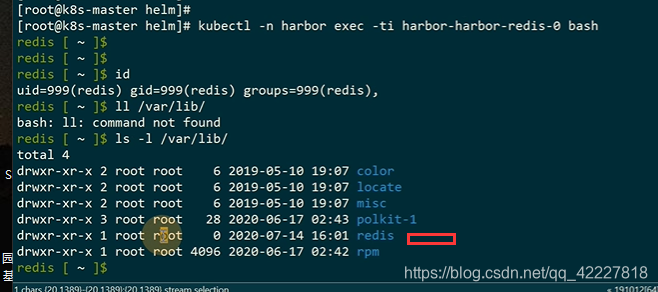

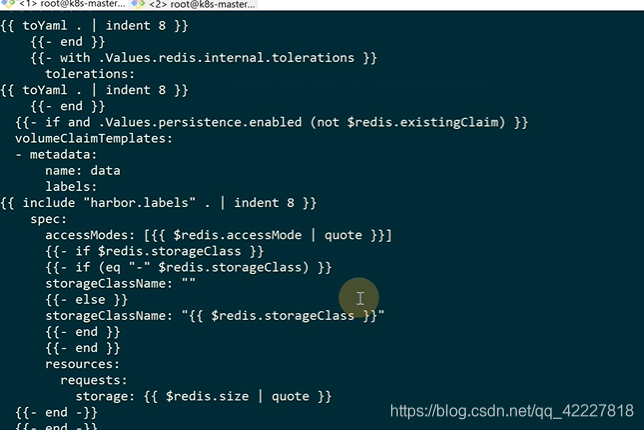

默认的用户是redis，但是目录是 root用户，写的时候肯定写不进去，这是给的一个坑

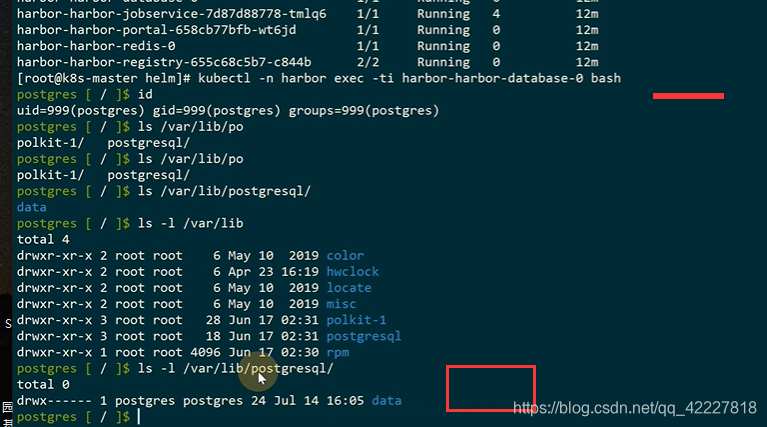

postgres可以写

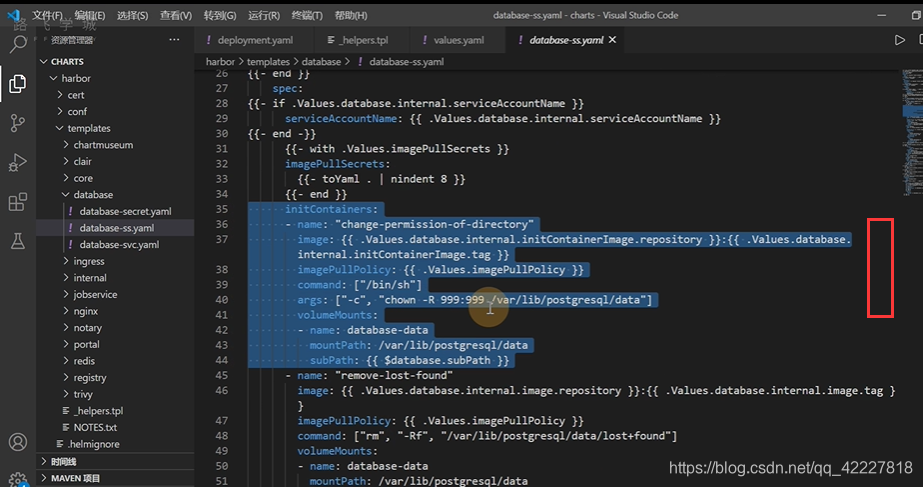

initcontainer里可以做对用户授权下操作的

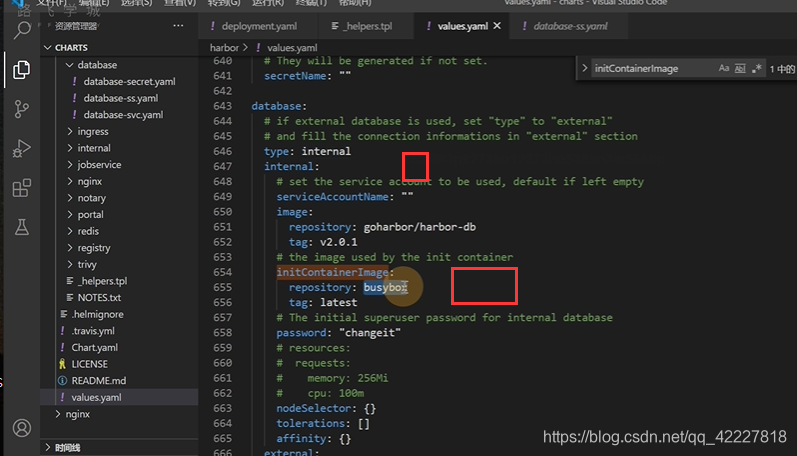

这里是镜像

在这里插入图片描述

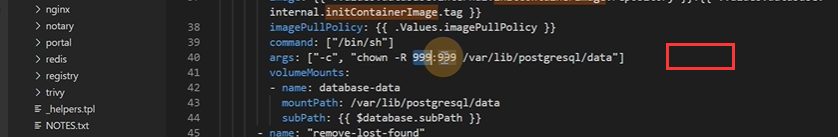

这里做了挂载和修改权限

在这里插入图片描述
redis没有初始化容器，少了给目录授权的操作

在这里插入图片描述

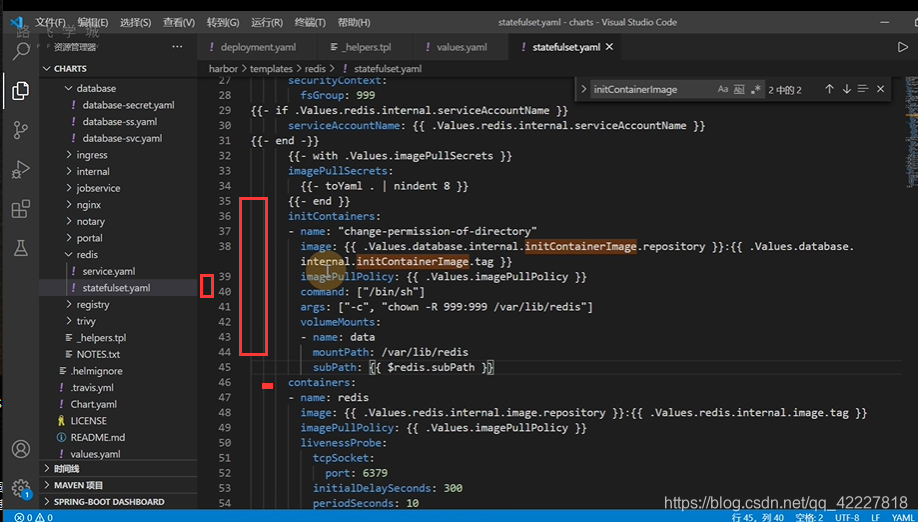

修改一下

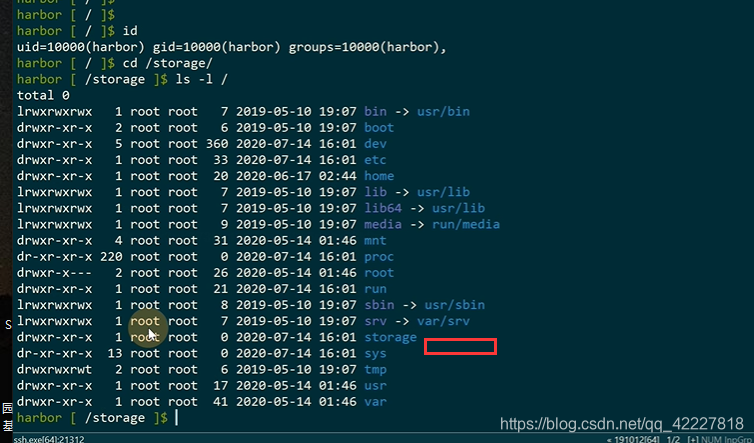

storage也是root存在写不进来的权限

修改yaml文件

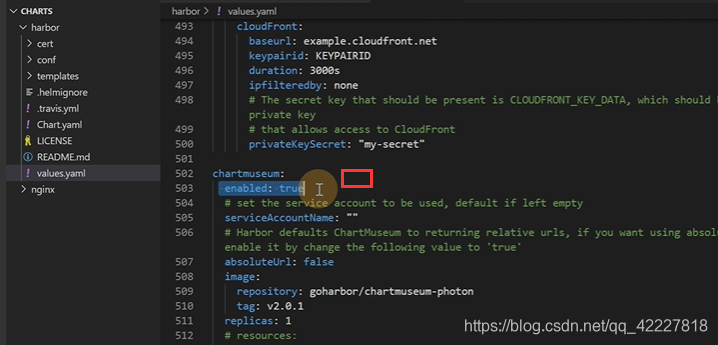

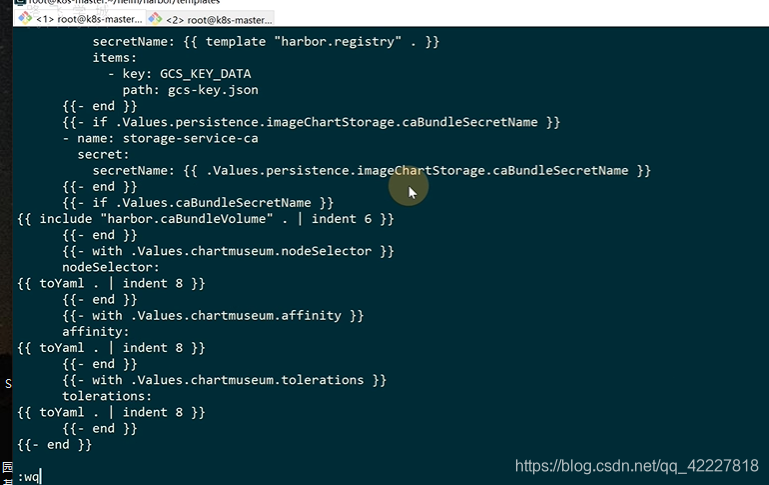

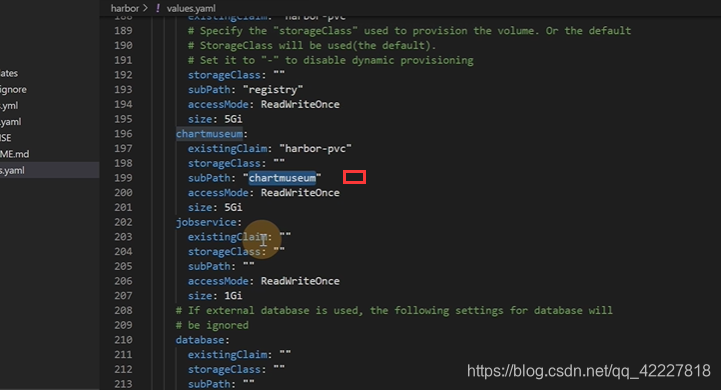

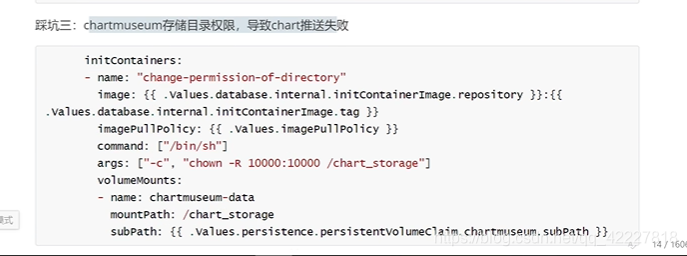

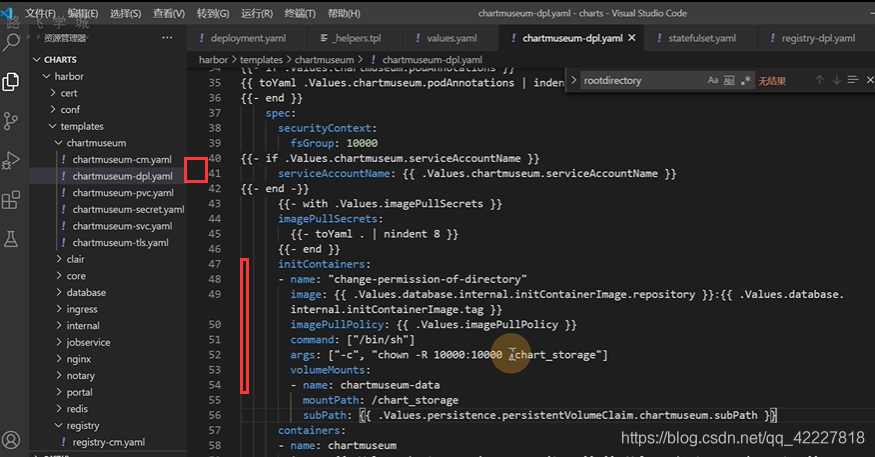

chartmuseum也是一样

在这里插入图片描述

在这里插入图片描述

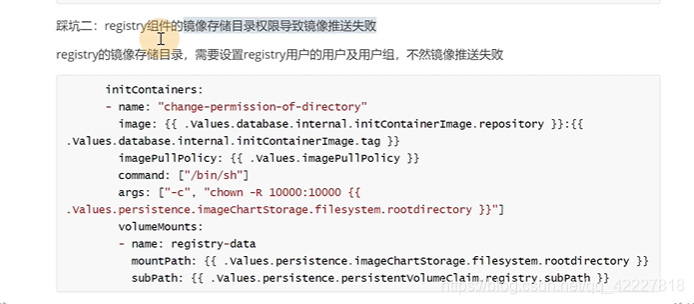

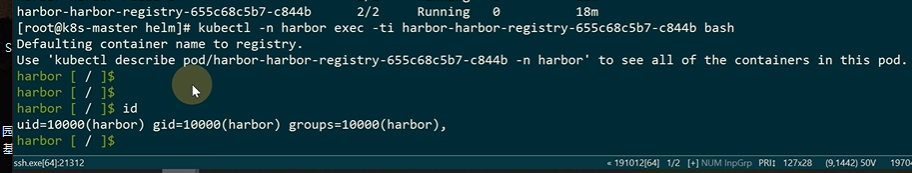

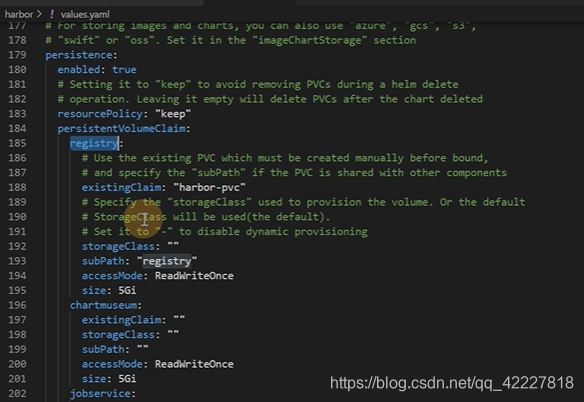

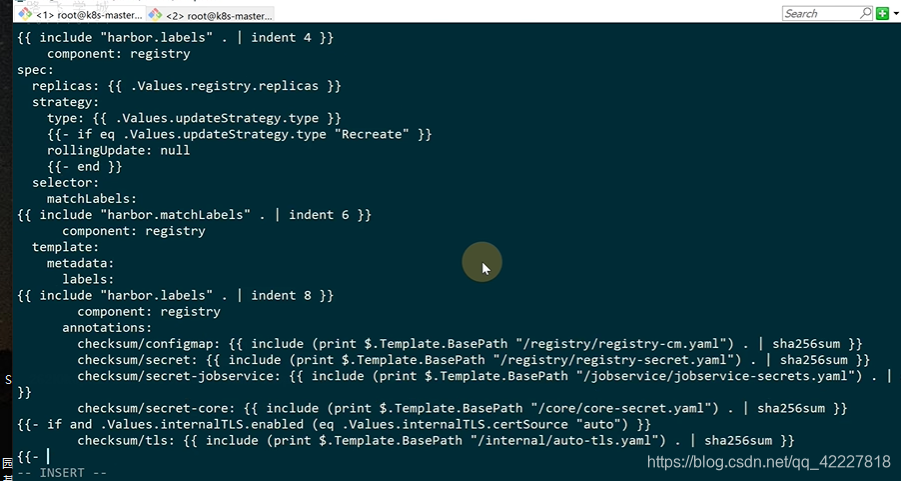

还有registry文件

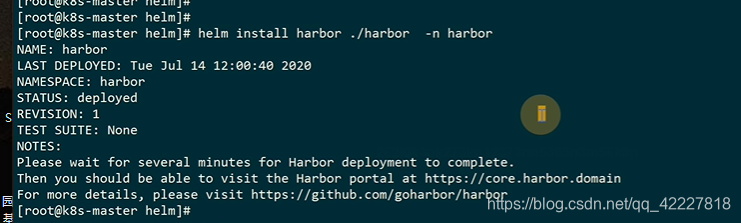

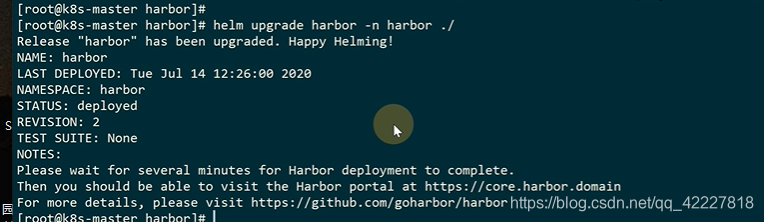

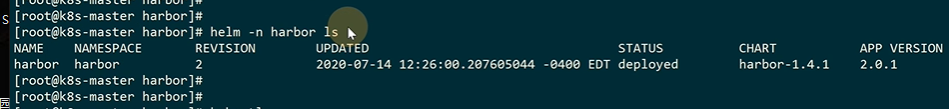

更新一下

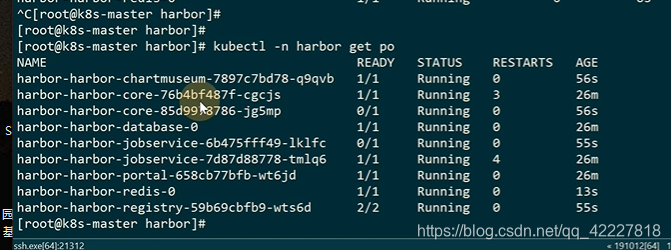

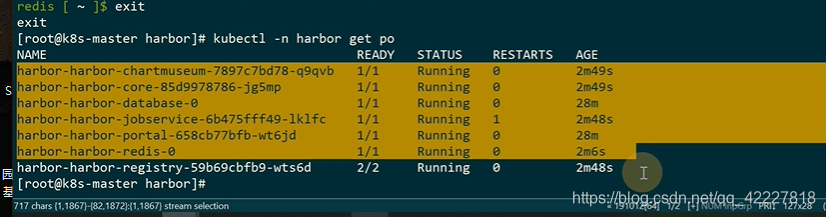

现在就是redis

在这里插入图片描述

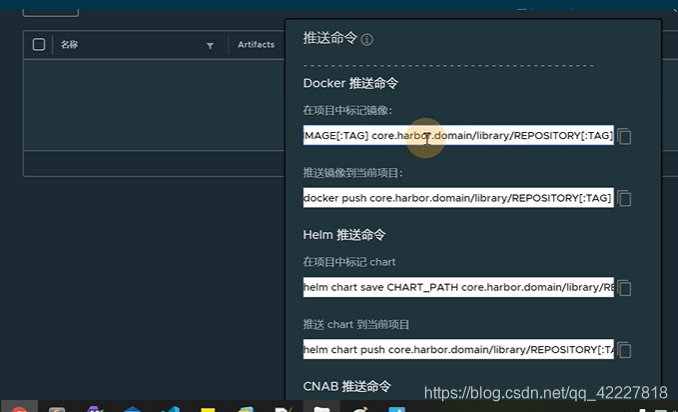

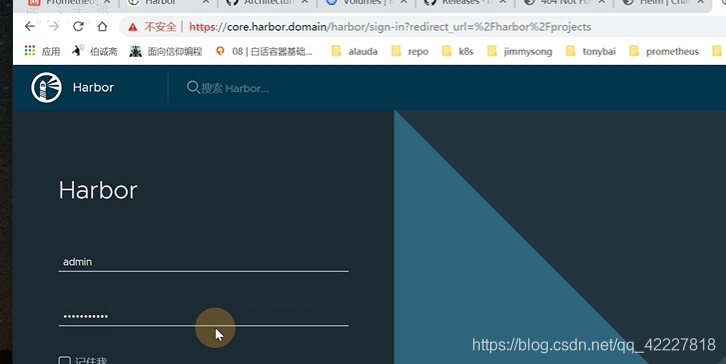

7.7 harbor的镜像管理

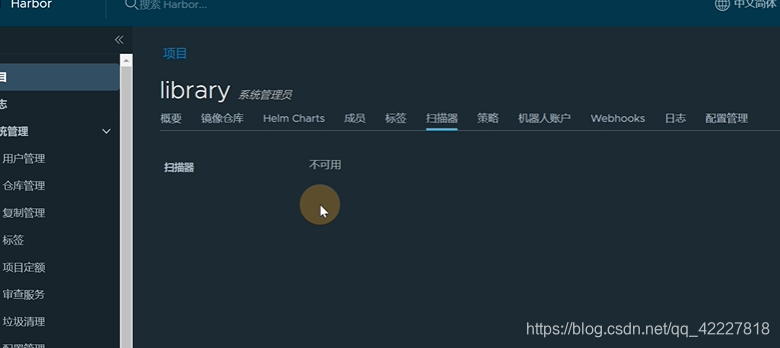

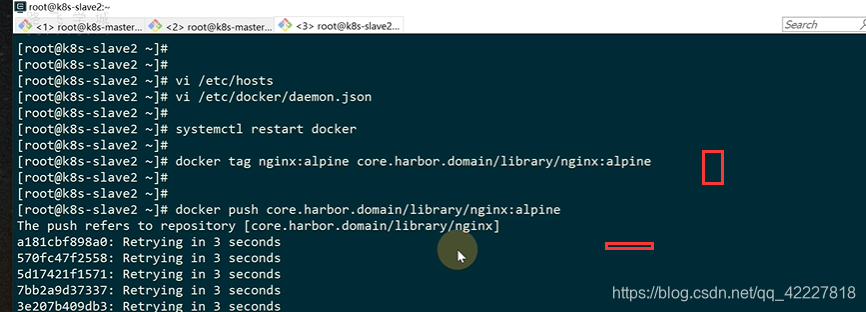

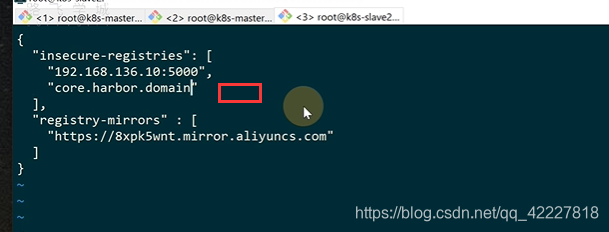

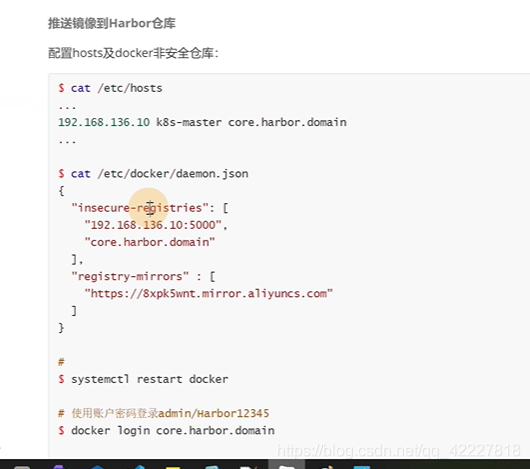

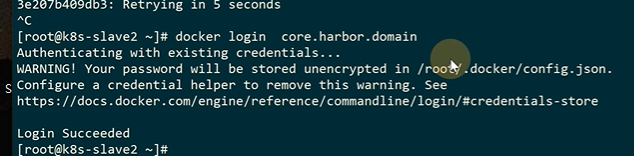

在这里插入图片描述

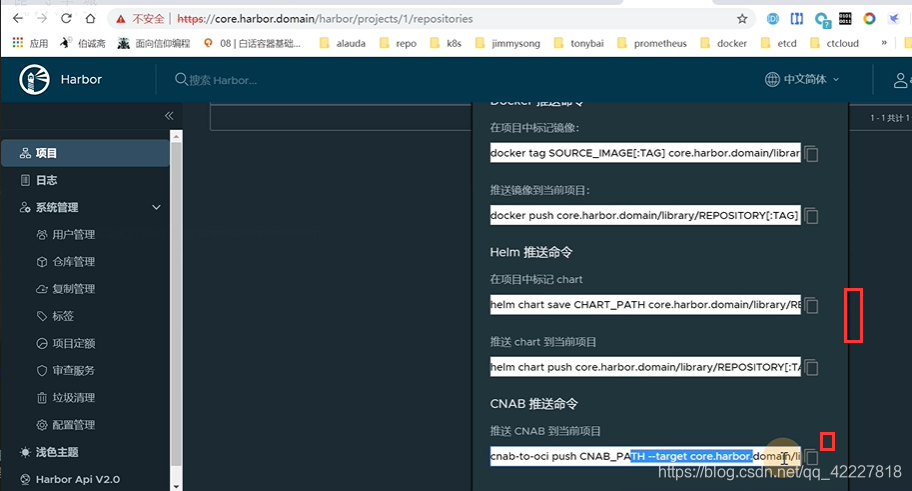

7.8 推送chart到harbor仓库

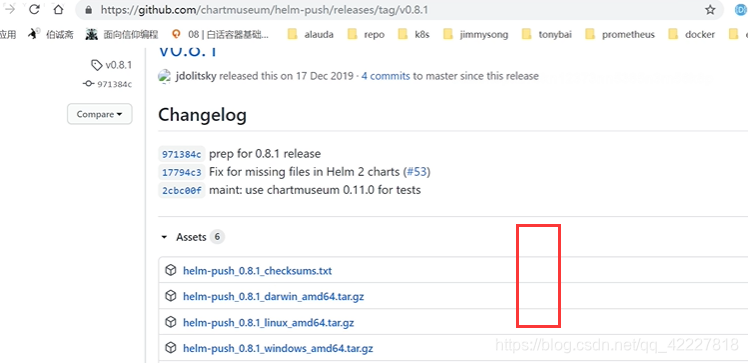

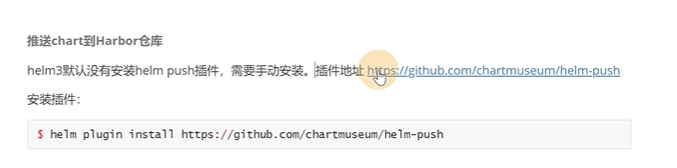

这个包很大，推荐离线安装

在这里插入图片描述

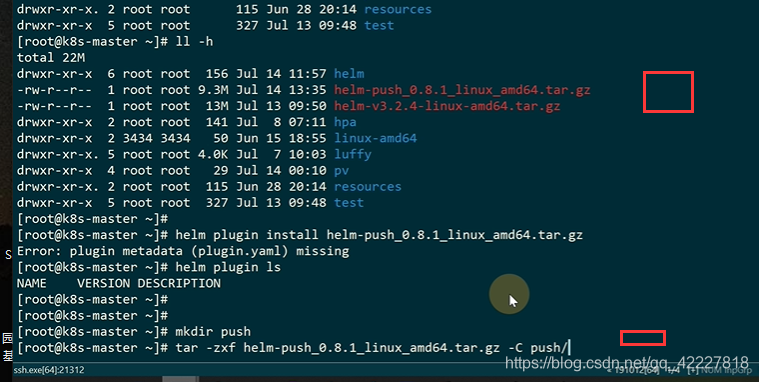

解压文件

在这里插入图片描述

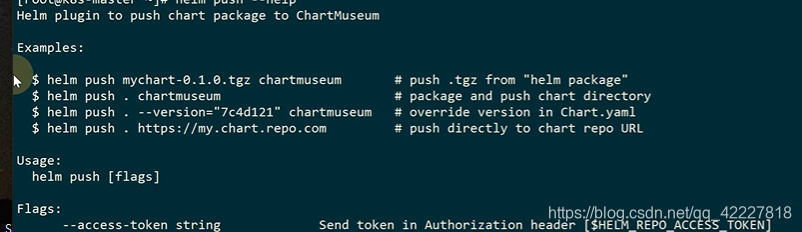

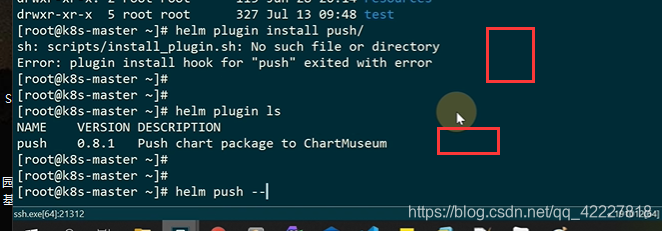

已经读到push插件了

在这里插入图片描述

这个目录里就这几个文件

在这里插入图片描述

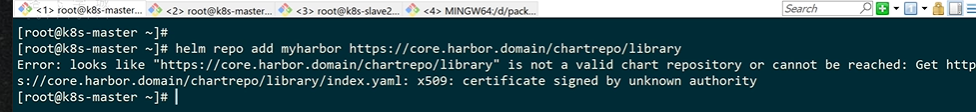

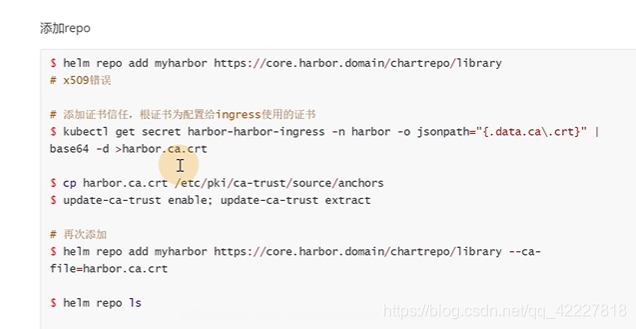

**添加仓库。自签名的证书不支持
**
在这里插入图片描述

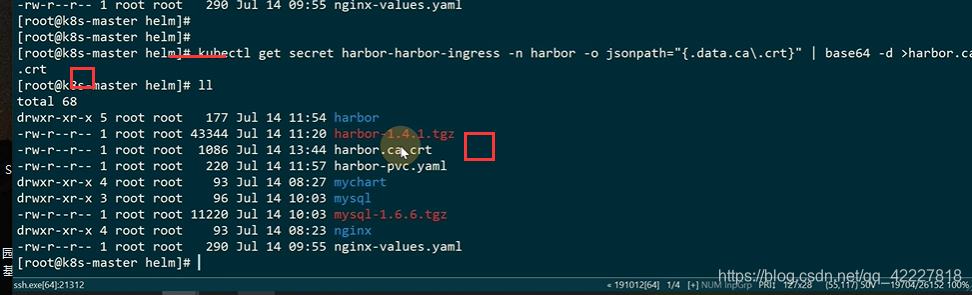

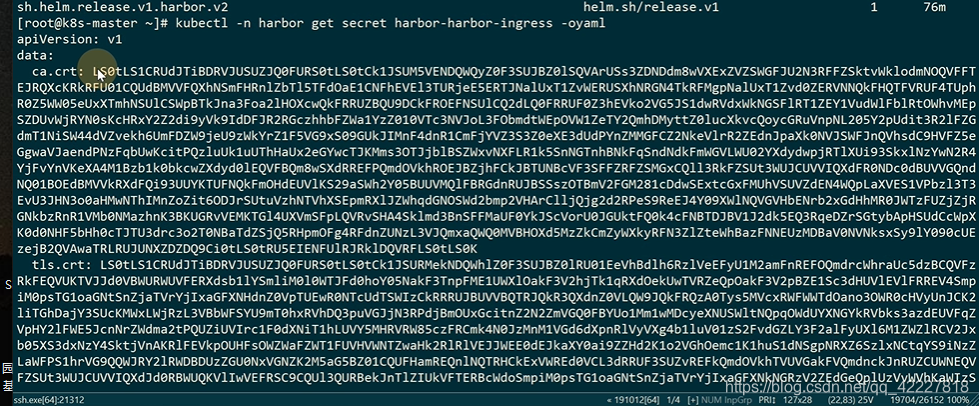

找到harbor的证书，再secret里，ingress的https证书

证书文件

如何去信任证书
拷贝到信任证书的目录，update-ca-trust就会把证书放到信任证书列表里

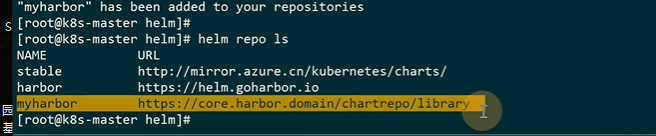

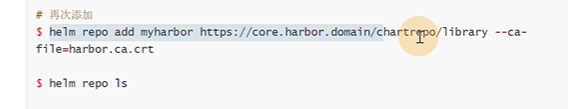

地址添加成功了

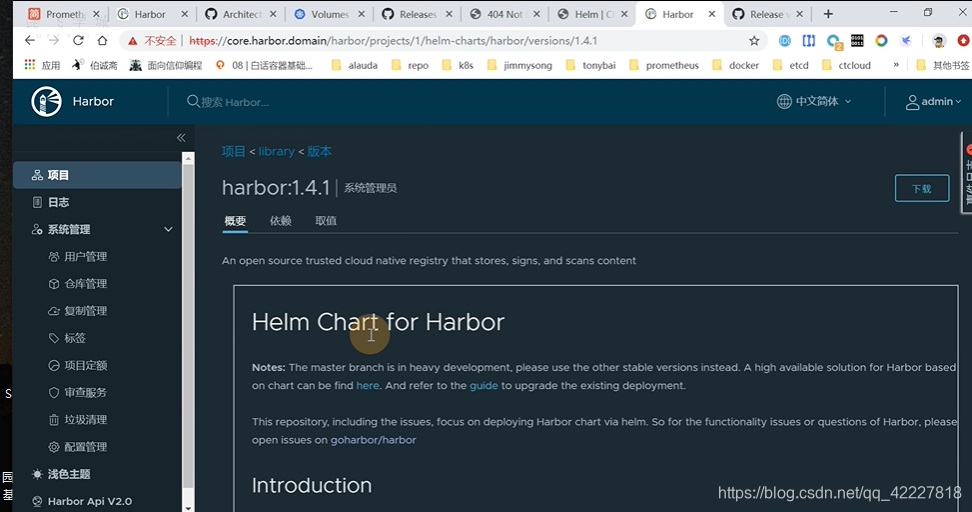

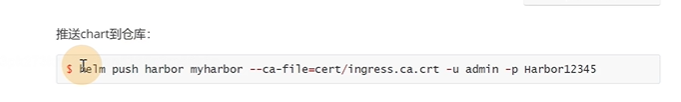

push到仓库里
