2020/05/12 dashboard插件详解及k8s实战交付1

4.1 回顾1

K8S核心资源的管理方法，三种方法：
陈述式管理，基于kubectl命令
声明式管理，基于k8s资源配置清单，yaml或者json（pod，pod控制器，service对象，ingress对象，都抽象成一个个机构化文件，yaml或者json）
GUI式管理，基于k8s仪表盘（dashboard）

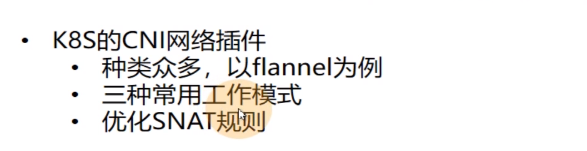

k8s还有4个核心附件，真正要搭建k8s集群，除了2进制方法去交付master组件和node组件以外，还必须有4个核心附件：CNI网络插件，服务发现插件，服务暴露的插件，gui图形管理插件。
只有这4个辅助插件，才能让k8s更好工作

clico这个网络插件，适合大的k8s集群，用flannel集群不大，选择host-gw，因为走的是内核，效率还是比较高的，但是vxlan就不行，要反复在用户空间过滤，效率比较低。
flannel在100台左右就足够用了

现在做个flannel实验，用之前的半成品k8s，并不用实操

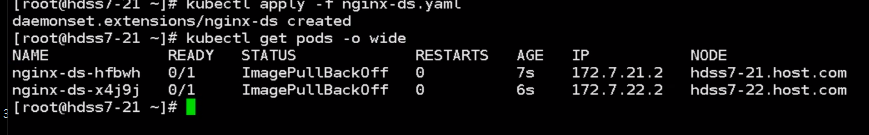

没有，需要pull一个镜像下来，放到harbor里


给这个镜像打一个tag，push到自己的harbor仓库


把这个pod删除了

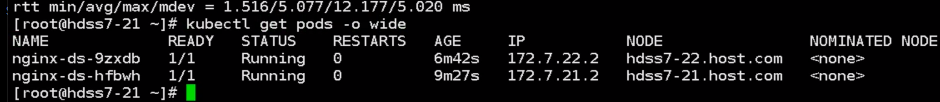

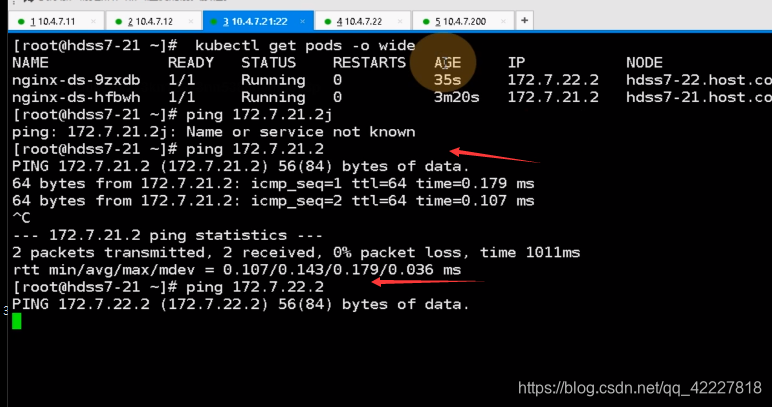

看一下是否有自愈的功能，已经running起来了，两个podip是172.7/22.2/172.7.21.2,k8s有三条网络，节点网络用10段的私有IP，pod用172.0，clusterip用的时候192

ping本机的肯定通，ping对端的，现在没有flannel肯定不通，flannel最简单的host-gw模型就是加路由，其他什么也没做

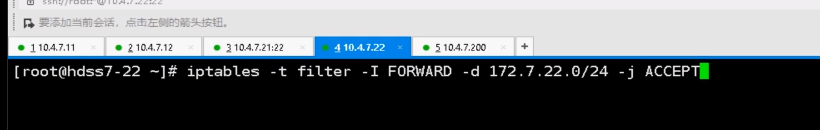

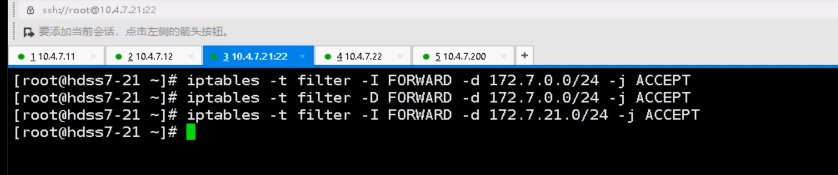

不仅要加路由，还有优化一条iptables规则，想让10.4.7.21这台主机代理docker的172.7.21.0/24这个网段，要加一条iptables规则，应该在filter表的forward的上去加，目的地址是172.7.21.0/24

现在就ping通了

在21上也加一下


现在就通了




这边日志就进来了

flannel真正要用就取优化snat规则，不能在集群内部pod访问，还要经过snat转换，否则宿主机效率就低了，所以k8s集群如果小，不用装flannel，自己就实现了。
用CNI网络插件就是实现pod和pod之间互相网络通信。
flannel好处就是，本身有监控状态检查接口，2041，委托给supervisor，进程异常退出，supervisor还能拉起来

4.2 回顾2

把之前的环境退出

flannel，三种工作模式，host-gw，vxlan，混合模式

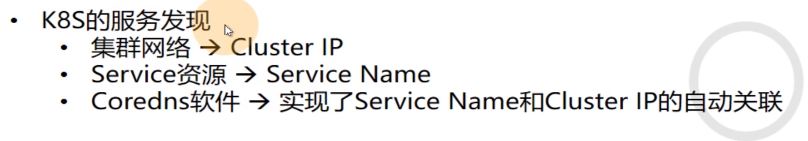

服务发现，3个比较重要的概念，k8s本身抽象出了两种资源（集群网络，不在宿主机上真实存在，只在集群里存在交互使用，用kube-proxy把集群网络和pod网络关联起来。kube-proxy不给pod提供网络承载环境，pod的ip可能宕机，扩容，pod是动态变换的，podip是不能作为服务接口的唯一的接入点，抽象出一种资源，固定的资源去指向对应的pod，也就是service，service借助标签选择器找到对应pod，把流量指到这一组pod上）

服务发现就是把这两个关联起来，使用了coredns软件，go语言写的，就是把集群网络和service名字关联起来，在使用服务的时候就不用记录cluster ip了，只要记录service名字就可以了，自动关联的

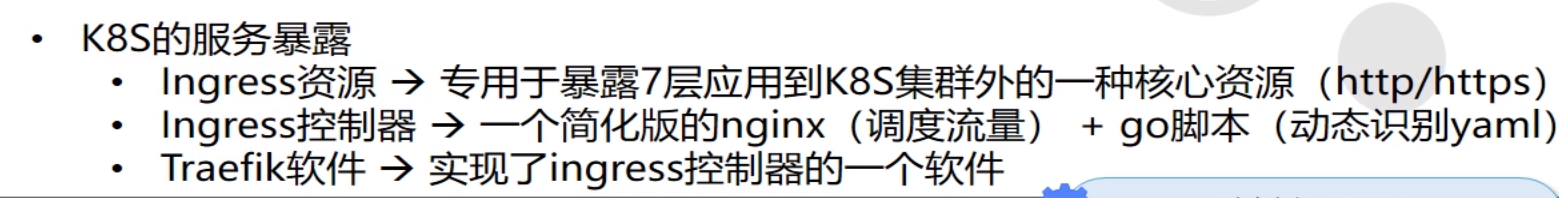

服务暴露有非常抽象的概念，ingress资源，专属暴露7层应用到k8s集群外的一种核心资源（http/https，很少用https（把https放到生一层，去卸证书，这样回来也是http））
ingress控制器，简化版的nginx（根据域名和url来调度流量）+go脚（动态识别资源配置清单yaml）
用traefik软件去实现了ingress控制器

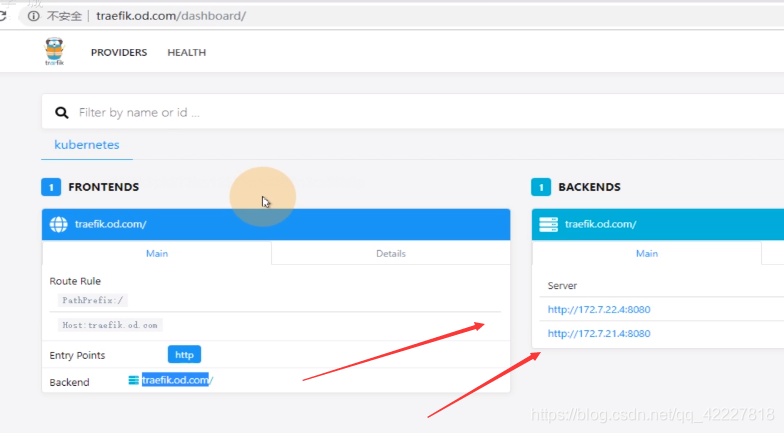

去前端域名进来，找到了后端两个real server真实提供服务的pod，起traefik是以daemonset来起的，每一个运算节点上起一份，所以能看到的两个是podip

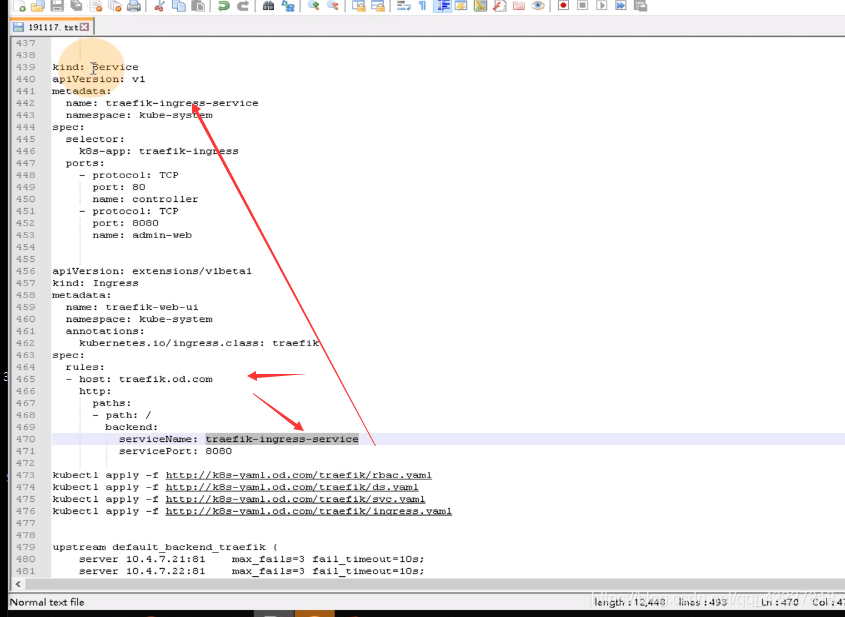

host是从traefik.od.com进来的，path:/,backend抛给traefik-ingress-service

service又通过标签选择器selector，到k8s-app：traefik-ingress，这一个标签

再看daemonset，daemonset是每一个节点都要起一个pod的，这样才能决定怎么把traefik的流量怎么帮你真正调度到pod里。

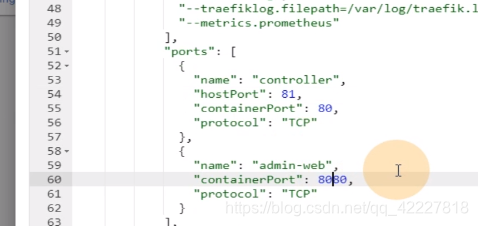

traefik软件主要实现两个功能，ingress控制器，有hostport:81这个配置，就是ingress控制器部分是和你宿主机共享网络名称空间。
还有一个pod是admin-web，跑的是8080端口

**docker有4种网络模式，none,NAT,host，combine两个容器用一个网络名称空间，边车模式
**

这个traefik.od.com实际上是一个admin-web的接入点，借助treafik本身的ingress控制器，帮你找到172.7.21/22.4:8080

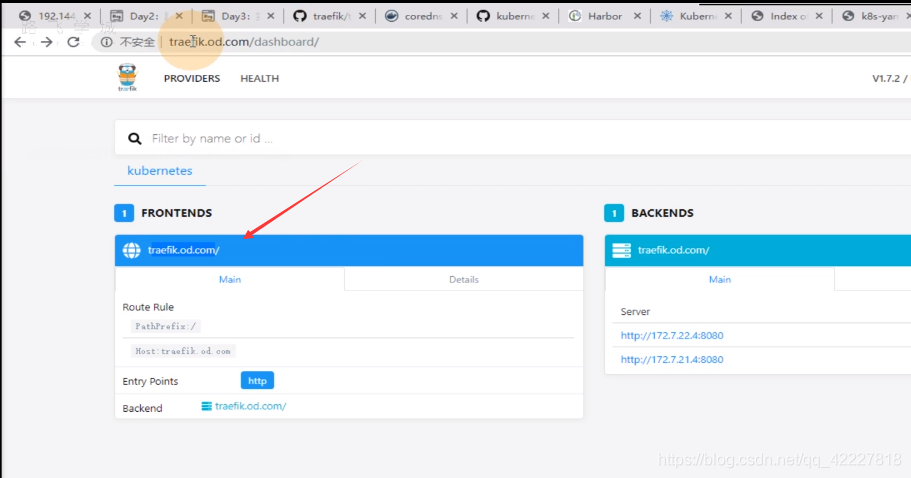

traefik软件的dashboard，是用了自己的ingress controller实现了自己，这里是用的和宿主机一样的网络名称空间，8080是admin-web

建立一个ingress资源，从traefik。od.com进来是找下面ingress-service的8080端口你。
80是ingress控制器，8080是admin-web，traefik是两个功能

4.3 dashboar插件安装部署

最后一个核心插件，dashboard，仪表盘

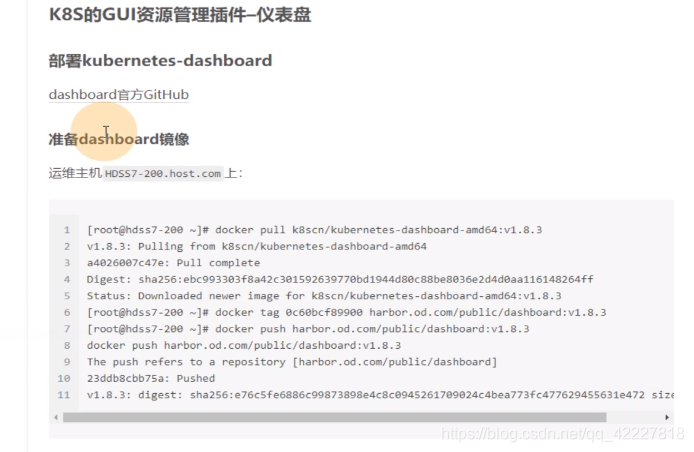

先交付1.8.3，再去交付1.10.1，要把dashboard作为一个容器注入到k8s里面去（第一步下载镜像，第二步准备资源 配置清单，依次应用到集群里）

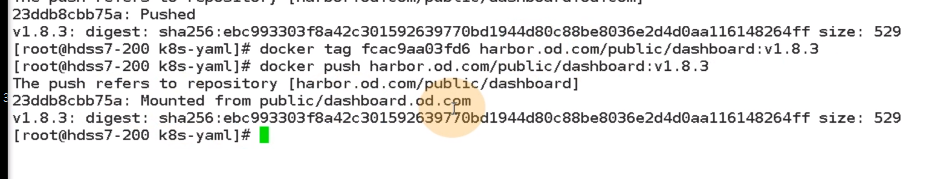

打tag，推到harbor仓库里

名字写错了

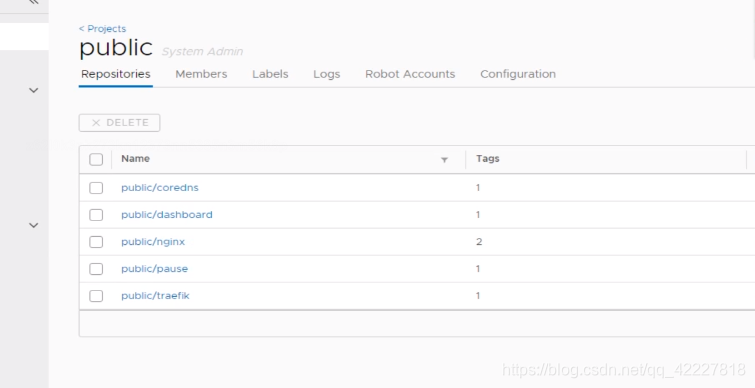

现在完成了一个dashboard的镜像，下一步准备dashboard的资源配置清单

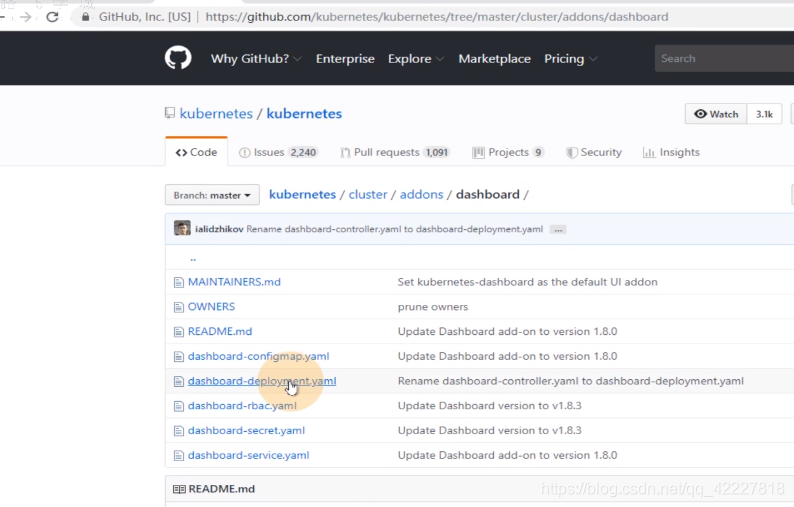

资源配置清单也是在官方上找的，到google官方kubernetes仓库

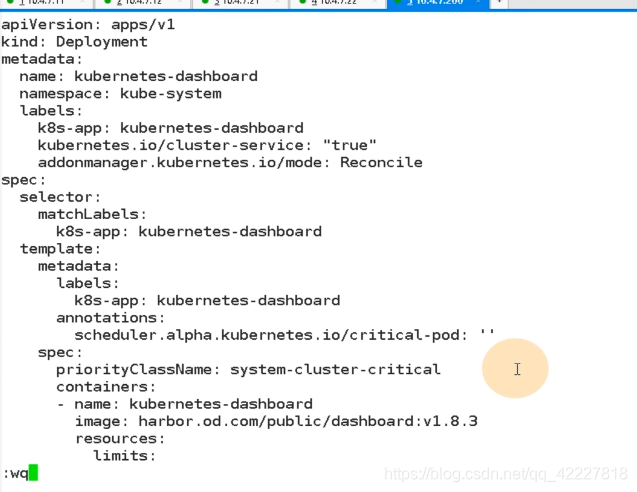

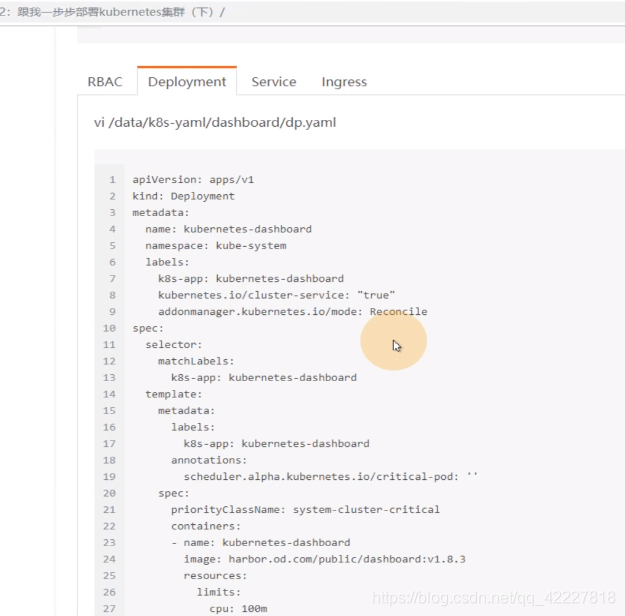

dp.yaml

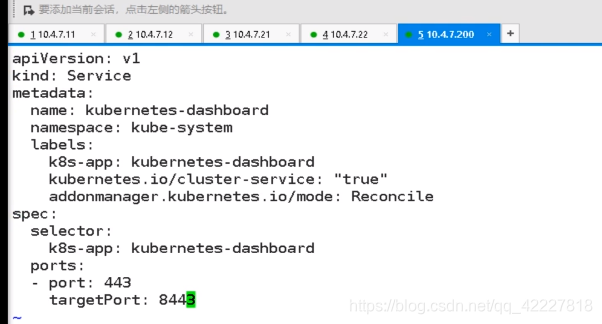

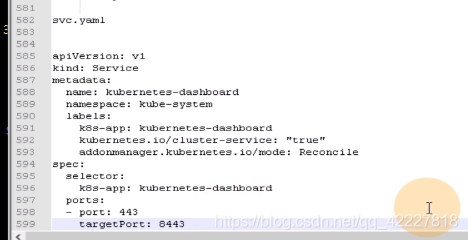

svc.yaml

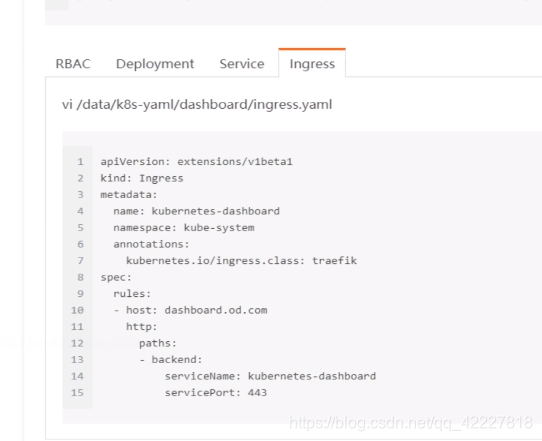

ingress.yaml

暴露给集群外面，就要起个名字dashboard.od.com，通过访问这个域名就能访问dashboard容器

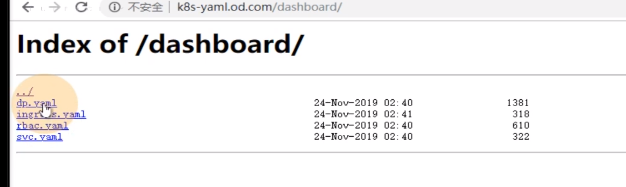

放到yaml仓库里


dp.yaml

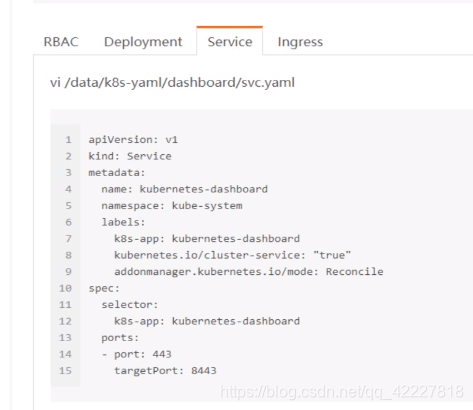

svc.yaml

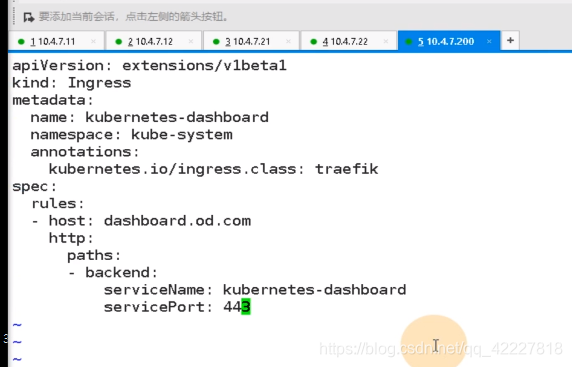

ingress.yaml


dashboard里有四个文件，这就是为什么kubelet可以指定网络文件

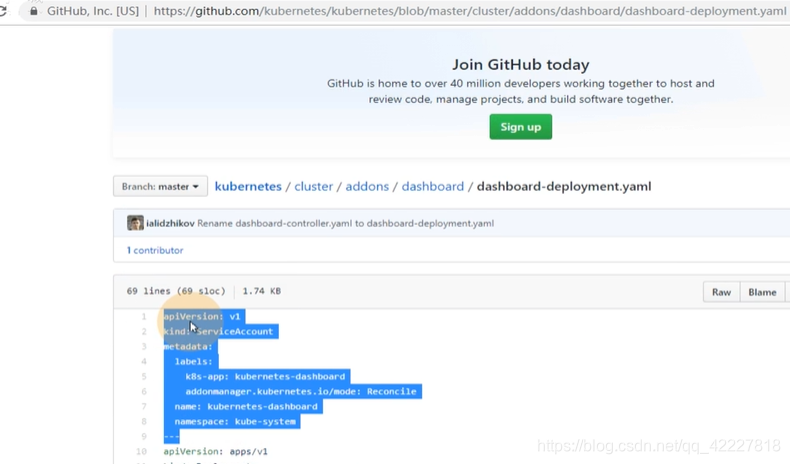

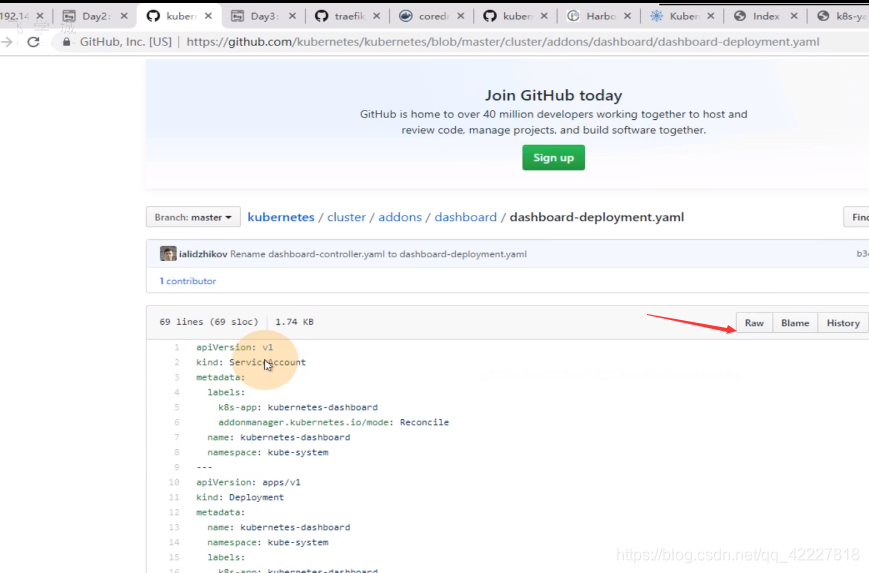

如果想直接apply -f文件，点击raw

就可以直接复制上面的地址

任选一个运算节点去应用这个dashboard配置清单，把用户权限创建好

容器应用进来

把service资源创建出来

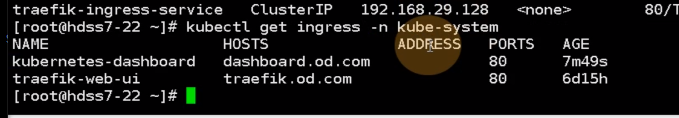

应用ingress.yaml

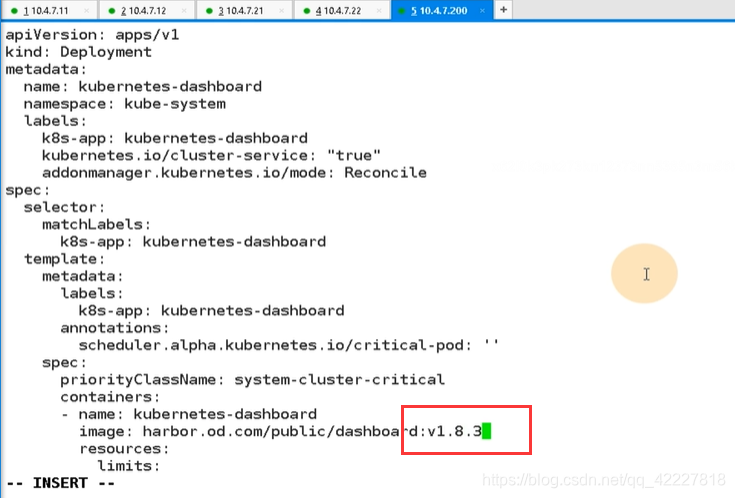

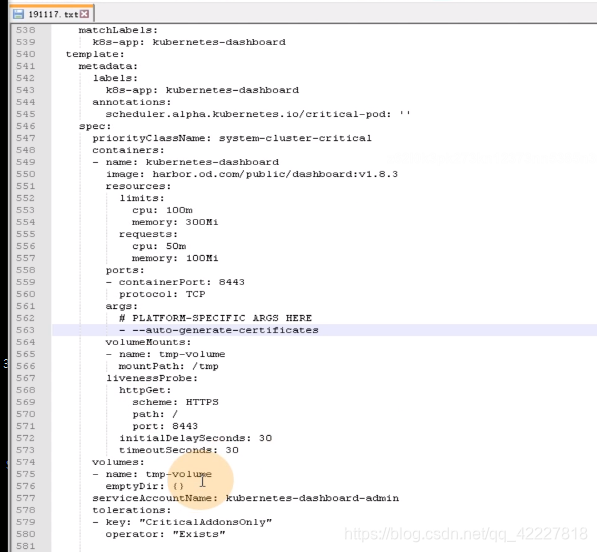

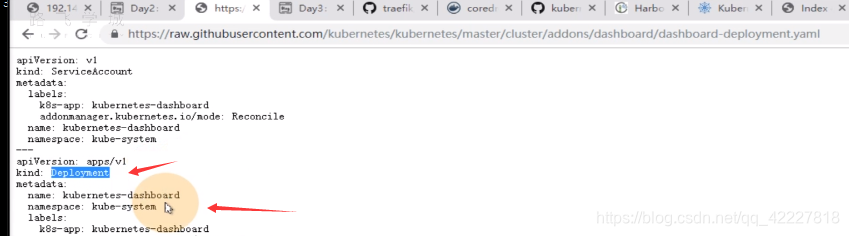

官方的是用的pod控制器是deployment，默认放在kube-system命名空间

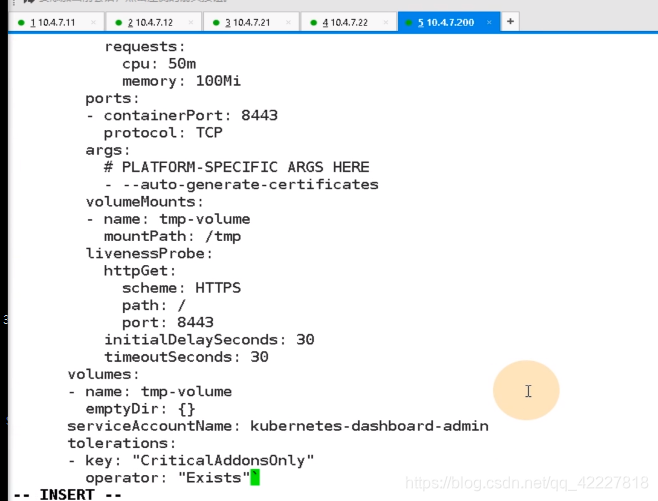

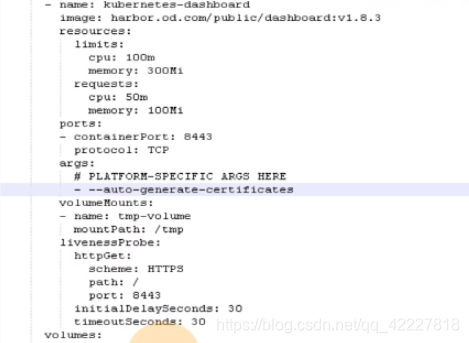

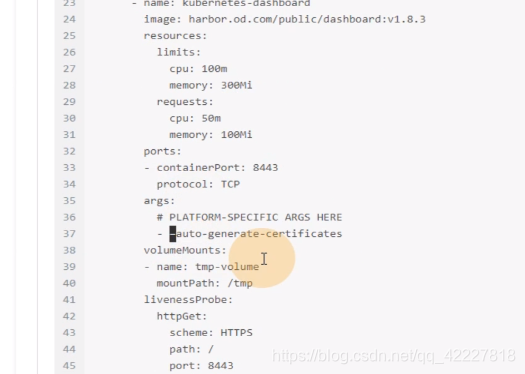

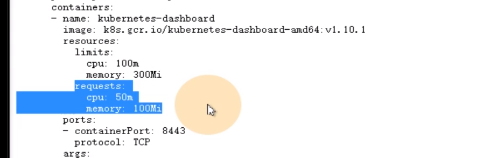

给了个limit，相当于限制容器启动资源，request指的就是容器起来就要吃多少资源，资源不满足，容器起不来，limits，最多容器吃多少资源

这里相当于启动dashboard的运行参数，自动生成证书，挂在两个目录，certs和tmp目录

容器的存活性探针，在k8s里，给容器两个探针，存活性探针，就绪性探针，
存活性探针：判断你的容器在k8s环境下是否正常启动，或是在运行中，是否有异常退出。
就绪性探针：就是容器被k8s拉起来以后，先用就绪性探针去探测直到满足要求，才认为是就绪状态 running，才认为是running状态，
livenssprobe：在容器不断运行的过程中，不断的探测你是否存活，就是存活性探针。
schema协议，去探测容器里的8443端口，只要8443端口活着就认为你是容器活的，如果死了，就启动自愈机制，

volume就是定义的存储卷

containers 的name是给容器起一个名字

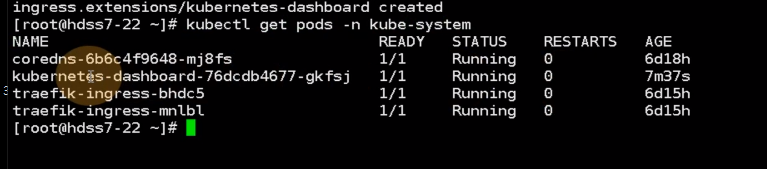

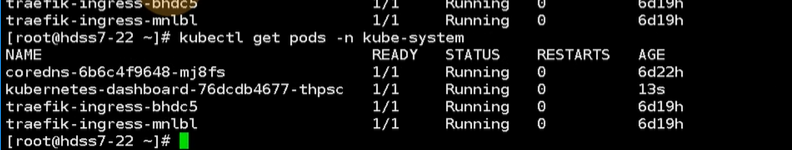

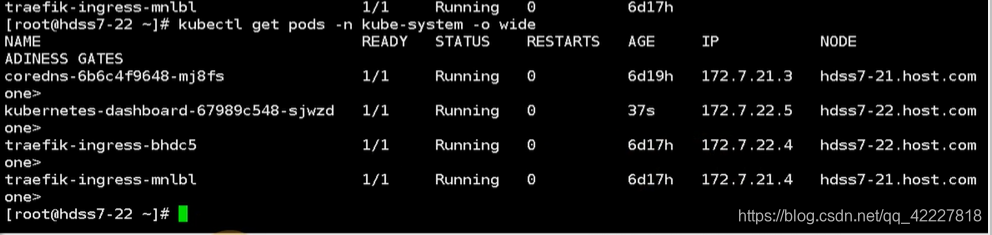

dashboard已经起来了


现在浏览器访问直接访问域名即可

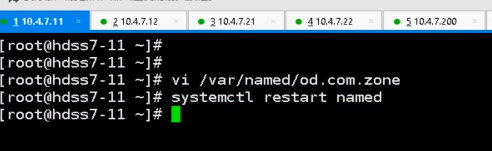

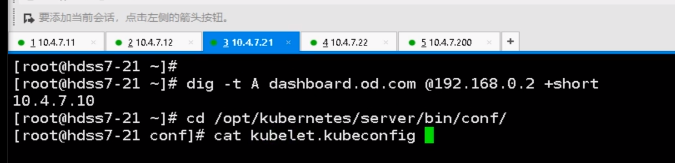

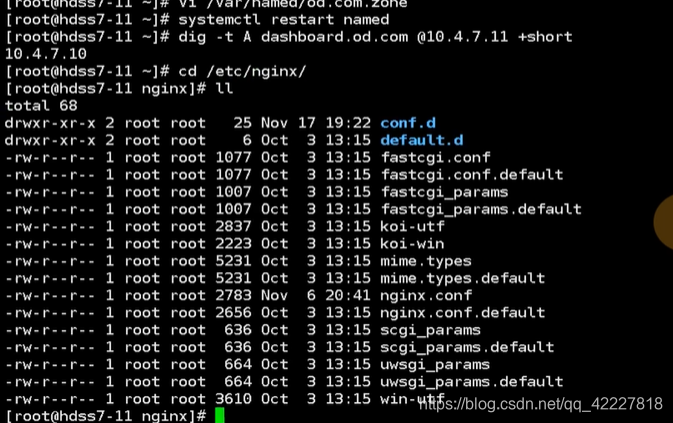

需要做dns解析，滚动版本号

前面的nginx其实是7层的总入口，只要符合匹配.od.com这个域名，都要从7层进来，负载均衡抛到ingress controller上*

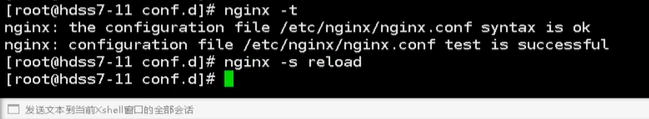

生产中有点粗鲁直接restart，其实可以用rndc，去reload named里的值，所有区域的数据应该加载内存里，resatrt相当于把内存清空，区域多，这个restart就伤了，所以一般用rncd去指定reload的指定区域

coredns指向forward的上一级dns是非常有必要的，自建的coredns和上一级dns有forward关系

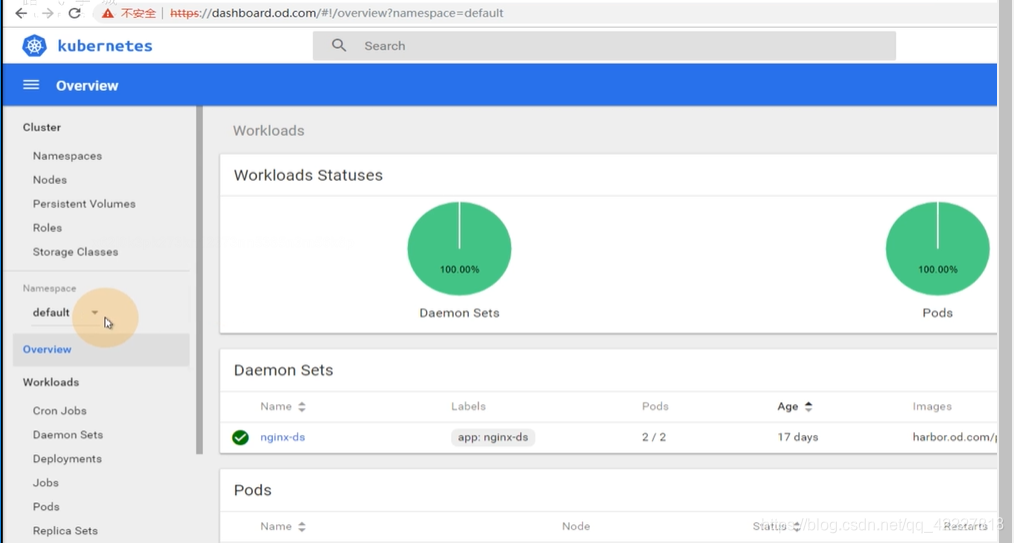

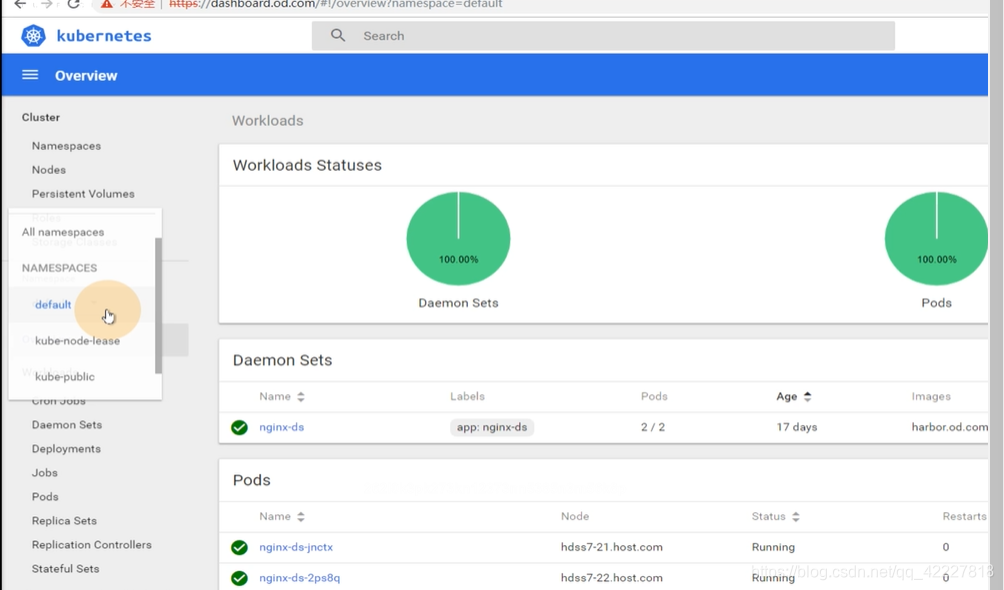

dashboard页面现在是，1.8.3

4.4 K8S的RBAC原理详解

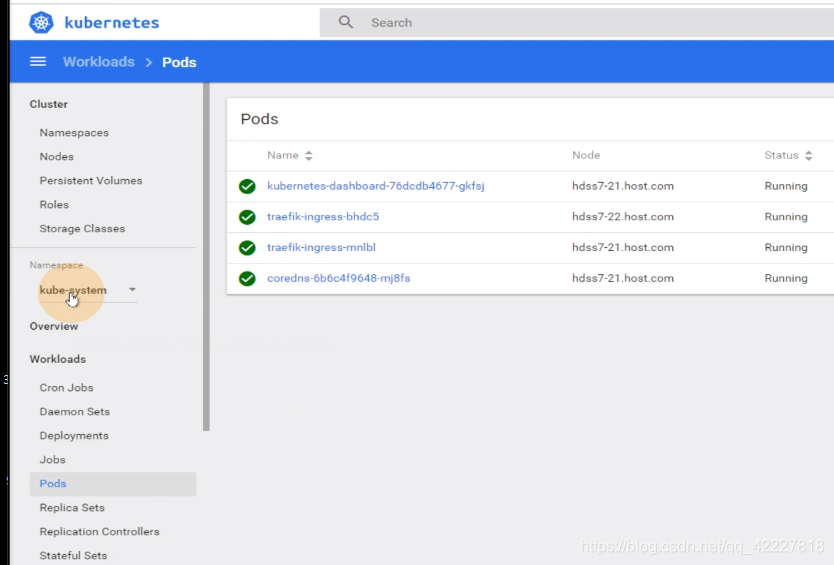

kube-system下实例了两个deployment，核心资源，一个是coredns，一个是dashboard

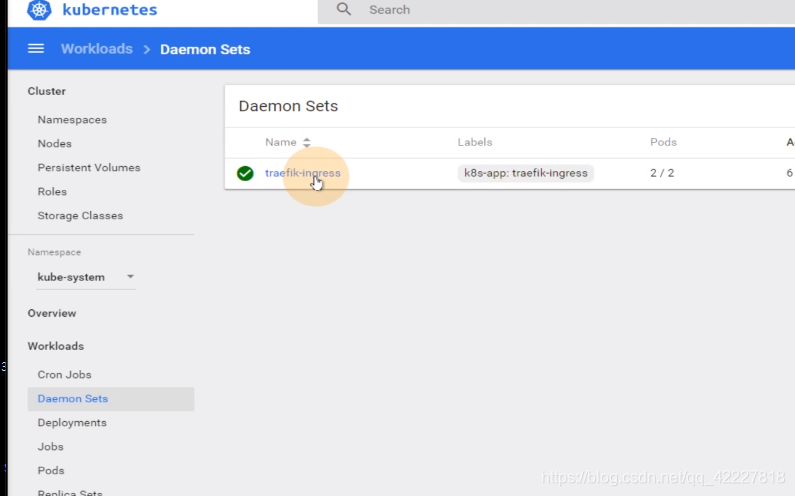

traefik在daemonset里，两个pod控制器需要掌握，daemonset，deployment

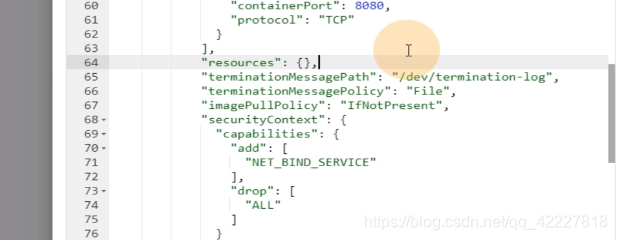

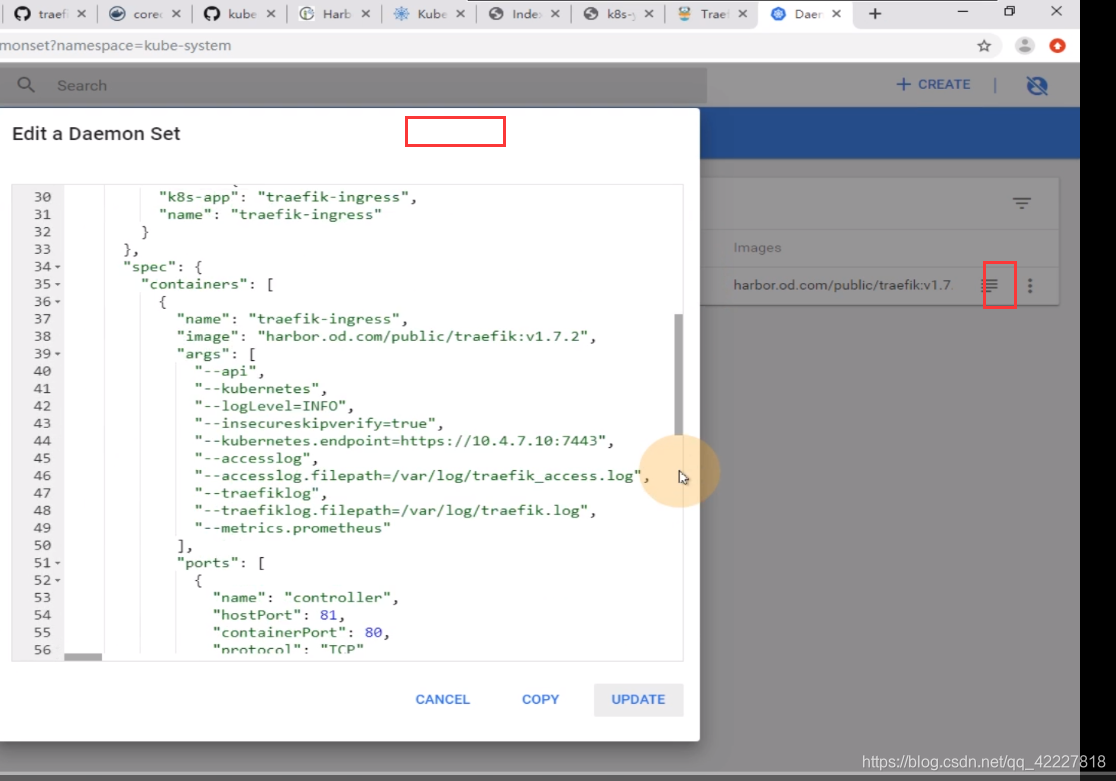

这里使用json格式来展示的yaml

spec就是真正定义pod控制器的属性，selector就是标签选择器，

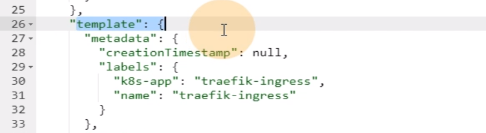

下面就是定义一个template模版，实际上是pod的模版，pod的一些特性就被定义到了pod控制器里，pod资源本身是一组对象，启动参数，内容，挂载，存活性探针都可以定义到pod控制器里

里面有一堆启动参数

一个是暴露81端口，一个是用nat的网络8080

resource是限制你pod的资源的

从spec到这都是pod特性，可以用explain来看显示的意思

serviceaccount服务账号，牵扯到了k8s的核心理念，rbac

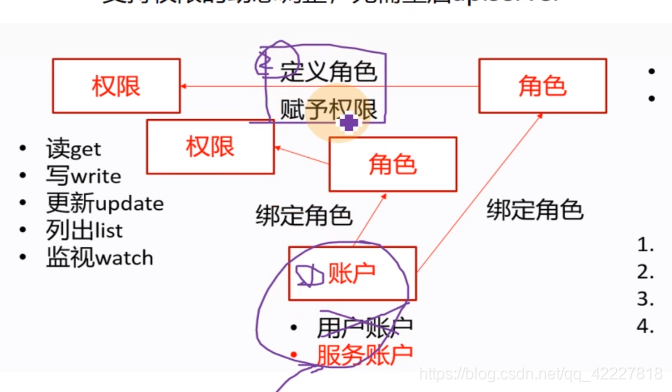

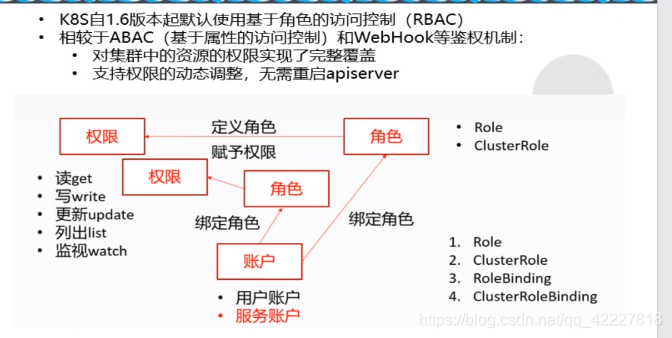

基于角色的访问控制，RBAC（role basic access control）

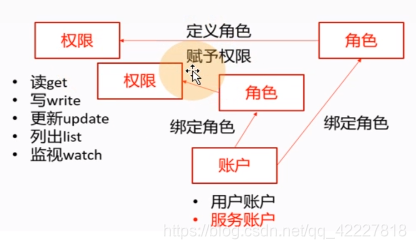

对一些资源有一些权限（读get，写wirte，更新update，列出list，监视watch），用户就有用户账户，在k8s里有两种账户（用户账户user accoun UA，服务账户 service account SA）。

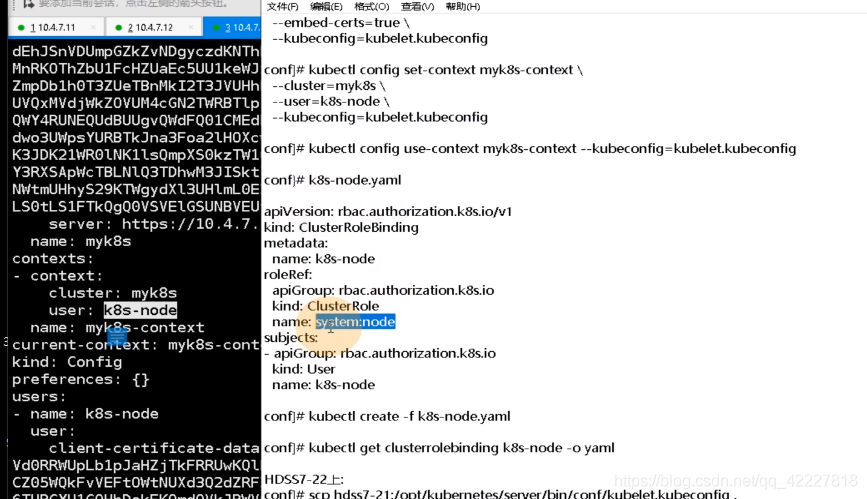

之前启动kubelet的时候做了一个kubeconfig配置文件，这个kubeconfig配置文件就是用户的配置文件


这个名字就是k8s集群里的一个用户账户，用户账户的名字就叫k8s的node

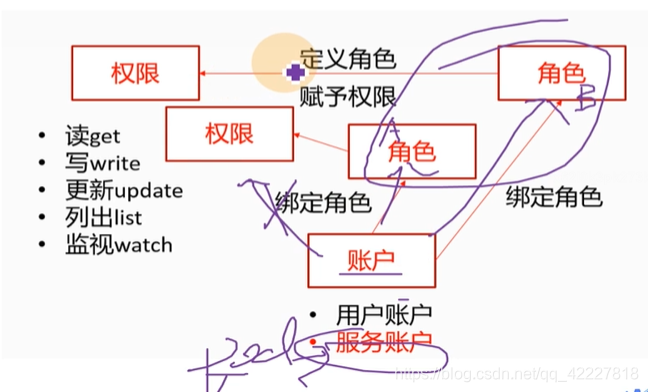

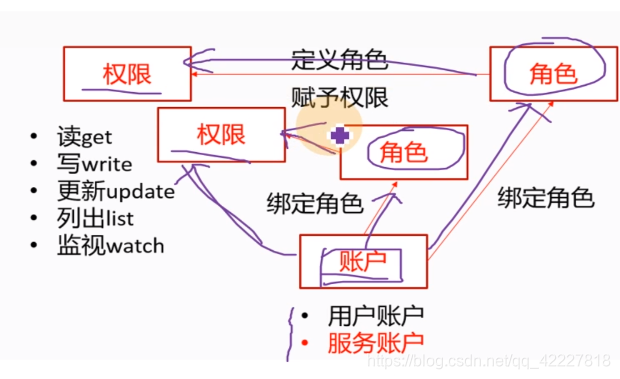

什么样的账户什么样的权限，这个就是授权的过程，k8s基于角色的访问控制下，无法直接给账户赋予权限，只能通过中间的一个角色，先给用户账户和服务账号先去绑定响应的角色，然后给相应的角色赋予相应的权限，也就是等于中间收个过路费

角色就完美充当了，账户要想获得集群里相应权限的中间人，无法给账户赋予直接的权限。
**

在k8s里有两种角色（role普通角色（只能应用在某一个特定的名称空间下，比如kube-system名称空间，就可以给kube-system里创建相应的角色，如果create一个role资源指定了-n namespace=kube-system，name这个角色只对本名称空间有效），clusterRole集群角色，对集群整个有效）
**
所以绑定角色操作就有2种，role binding，clusterrolebinding，把账户绑定角色，就称为绑定角色，也是一种资源，也有对应的yaml文件

服务账户是所有在k8s里面运行的pod，是k8s最小的运行单元，所有的pod都必须有一个服务用户service account

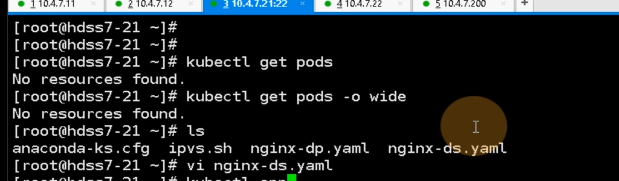

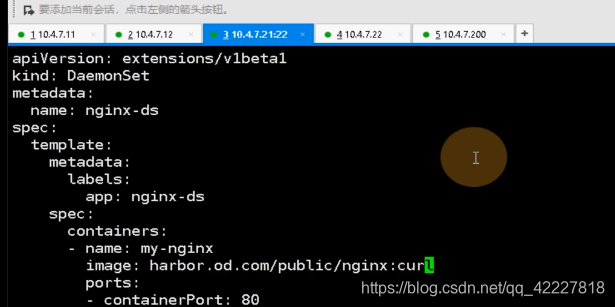

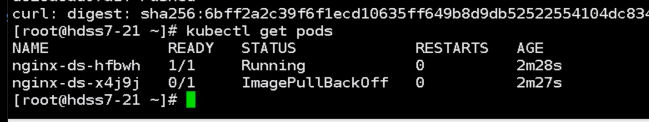

default名称空间，有两个起来的pod

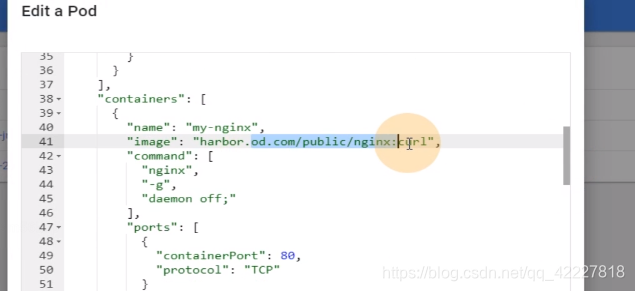

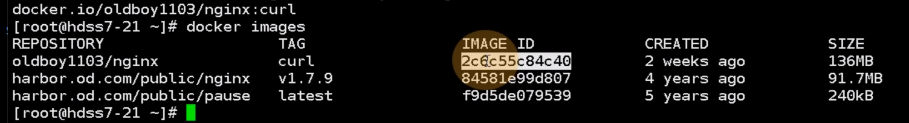

对应的镜像是nginx;curl

只要运行在k8s集群里的pod，就一定有一个服务账户，如果没有显示指定的服务账户，就给你一个默认的服务账户

traefik的rbac的yaml文件最好看

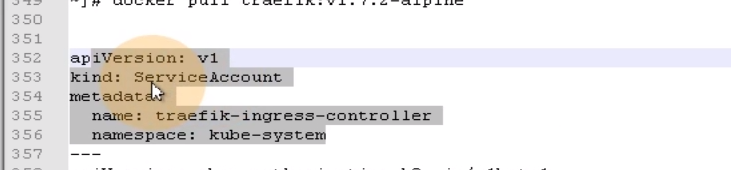

第一段配置声明了一个叫service account的服务用户，这个服务用户的名字叫traefik-ingress-controller。名称空间在kube-system。
实际上这段就创建了服务用户

这一段其实在做clusterRole，相当于去声明一个集群角色，名字叫traefik-ingress-controller。然后定义了一组规则rules：定义角色的同时赋予权限

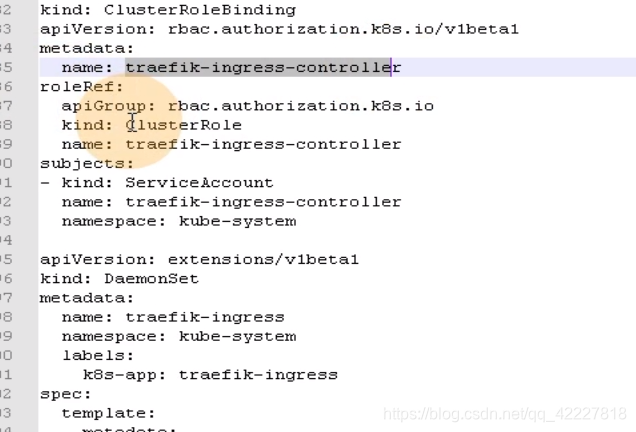

clusterRolebinding集群角色绑定，说白了就是把之前定义的角色和traefik-ingress-controller服务账号关联起来

metadata是name是集群角色绑定的名字，roleref是参考哪个集群角色是traefik-ingress-controller。
subjects就是集群角色给哪个用户使用，类型是服务用户，和集群角色通过clusterrolebinding这种资源，关联起来了

所有的rbac文件，无外乎这几步，创建账户，比如traefik是以pod身份在k8s集群工作，所以只能用服务账号。kubelet就不是工作在k8s里的，是在宿主机上二进制部署的，就不能用服务账户，而是用户账户，只能给kubelete做kubeconfig，kubecetl 4部，setuser，set creditals，seyt context ，use context，创建用户账户就需要这四步，实际上就是去创建一个用户账户的配置文件

traefik是通过pod的方式，交付在k8s里，pod要去取得一定的权限，必须给它创建一个服务账户，第二步就是定义角色去赋予角色相应的权限，就是创建一个clusterRole，就是traefike-ingress-clusterRole。
第三步是绑定角色（账户和角色绑定起来）
这就是RBAC的本质

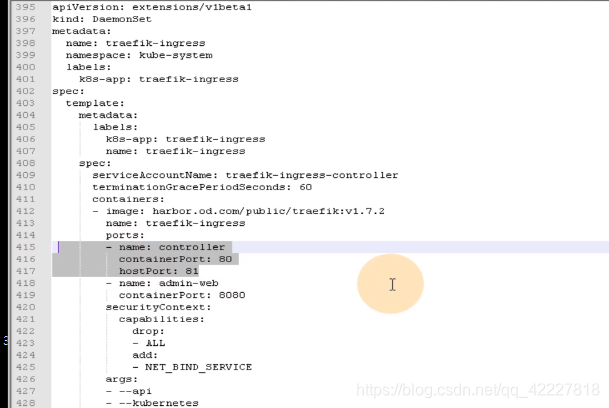

traefik里的daemonset一定就指定你的service accountname就是你刚才创建的serviceaccount。既然有RBAC，就是让pod具有能够调度k8s里相应资源的能力，相当于创建一个serviceaccount账户，然后给这个账户赋予相应的权限，然后要对这个账户做角色绑定。
在声明traefik控制器 的时候，要显示的指令，serviceaccountname就是traefik-ingress-controller

dashboard比traefik稍微复杂点

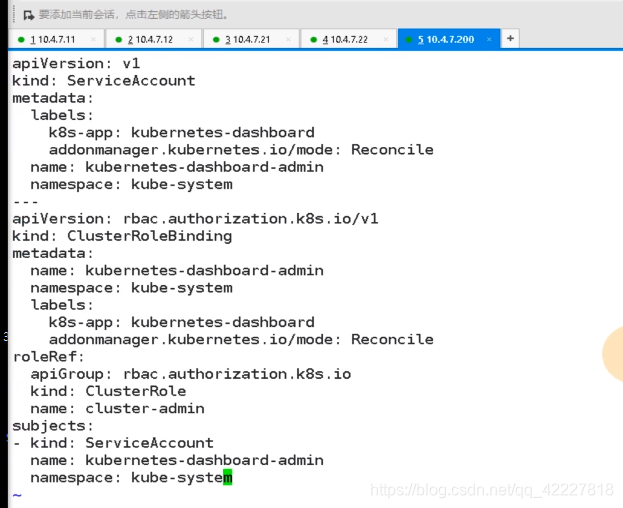

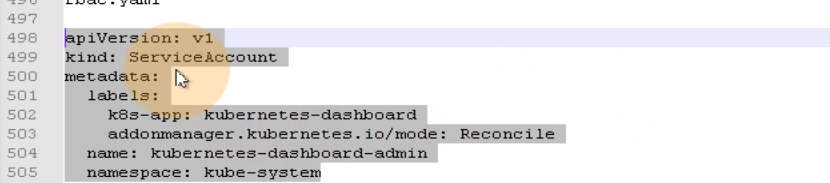

声明了一个服务账户，叫做kubernetes-dashboard-admin

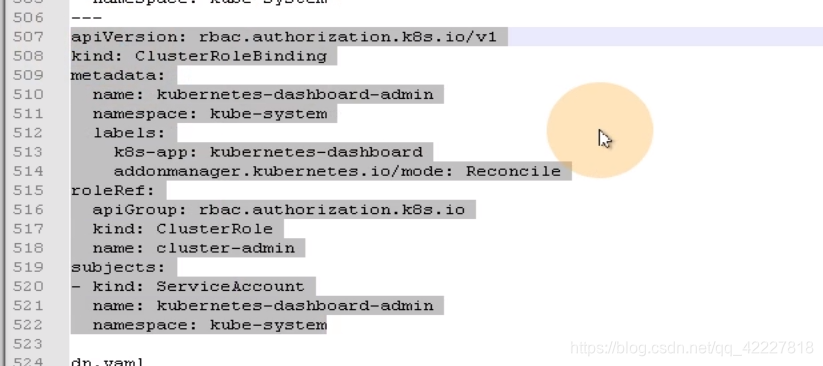

下面做了角色绑定，没有做定义角色并赋予权限。做了一个clutserRolbinding的name是kubernetes-dashboard-admin。
roleRef是参考哪个角色，这里参考了默认集群里带有的集群角色cluster-admin，集群管理员

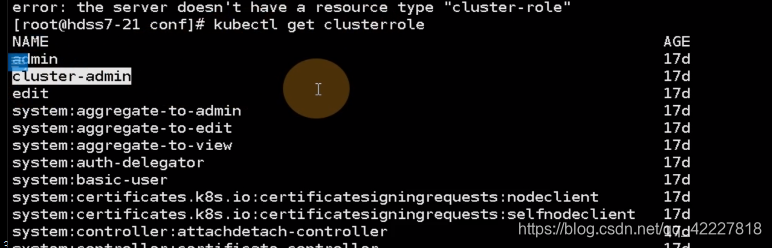

默认带有一堆集群角色，有一个默认的集群角色叫cluster-admin

这个yaml就是定义角色并赋予权限

名字是cluster-admin

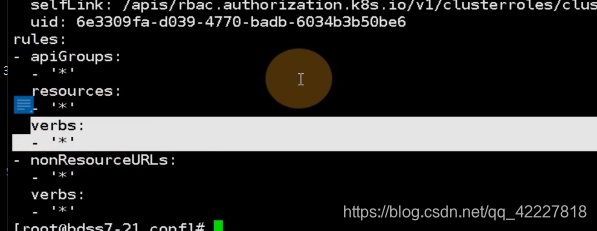

权限是对所有api组，所有资源，所有权限，也就是具有k8s集群的最高权限

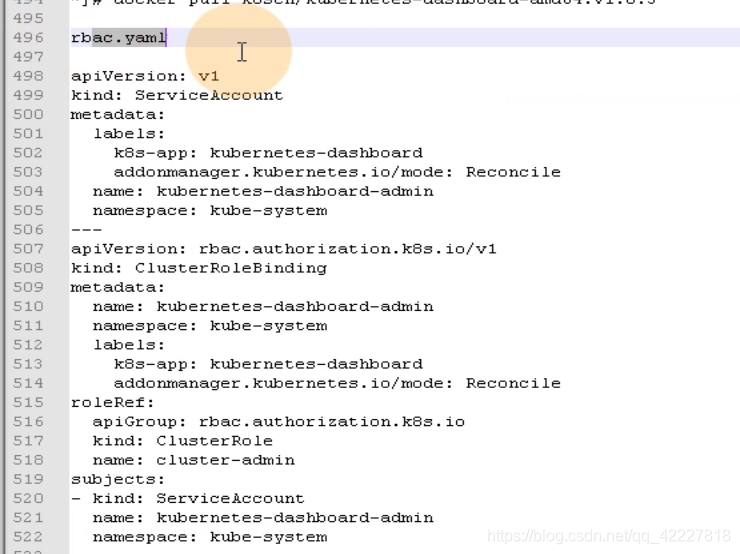

在dashboard的rbac.yaml里，只做了两件事情，
1.创建了一个新的服务账户service account
2.把创建好的账号和集群中默认的clsuterRole角色，绑定起来

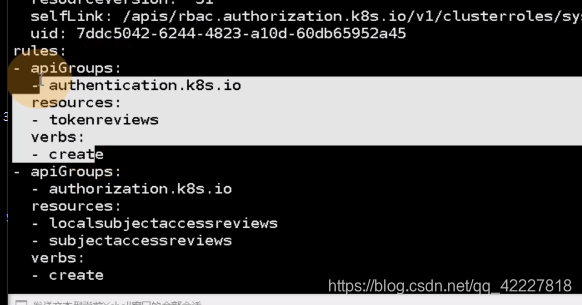

默认的集群角色，名字是system:node

对api组里的哪些资源有哪些权限，对哪个资源组里的什么资源有什么权限


这个用户是k8s-node，给这个用户账户，去绑定一个集群角色，叫system:node（集群角色）。
真正绑定的时候cluter-node和user之间 关系

这个dashboard的pod，它的用户账户就是k8s的最高权限

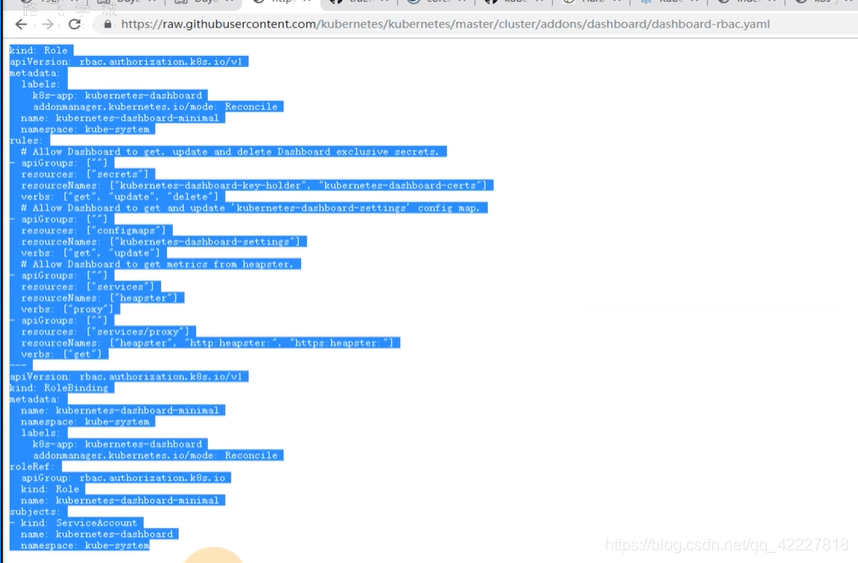

看一下官方的rbac文件

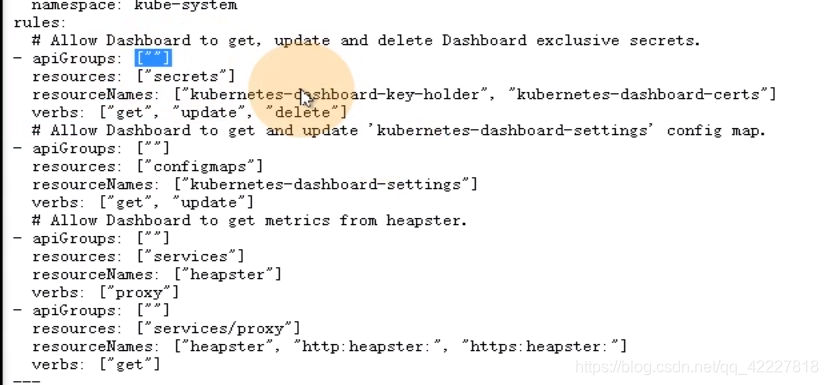

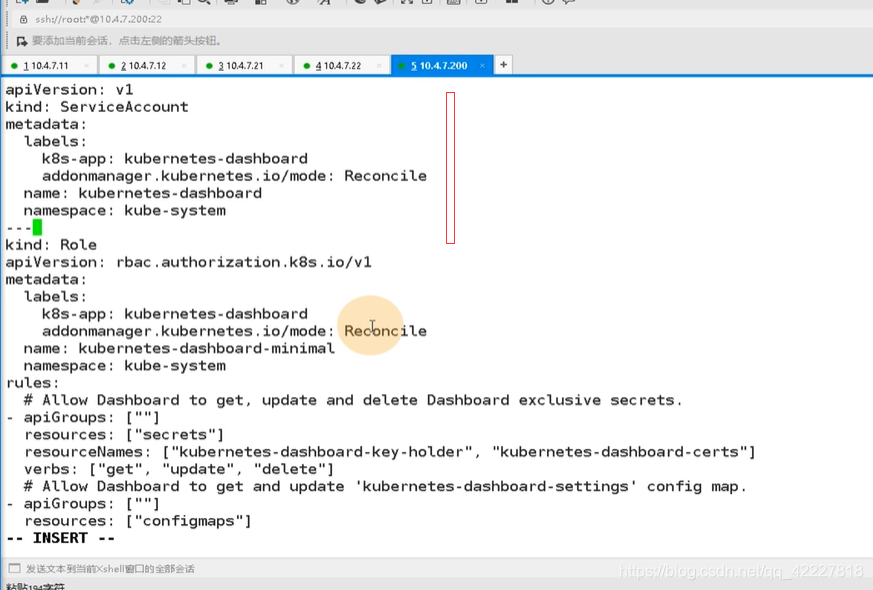

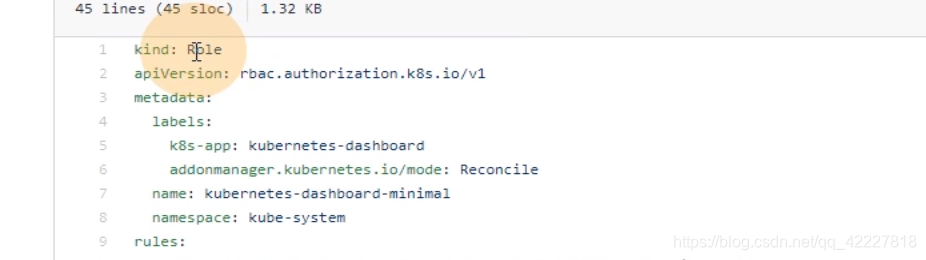

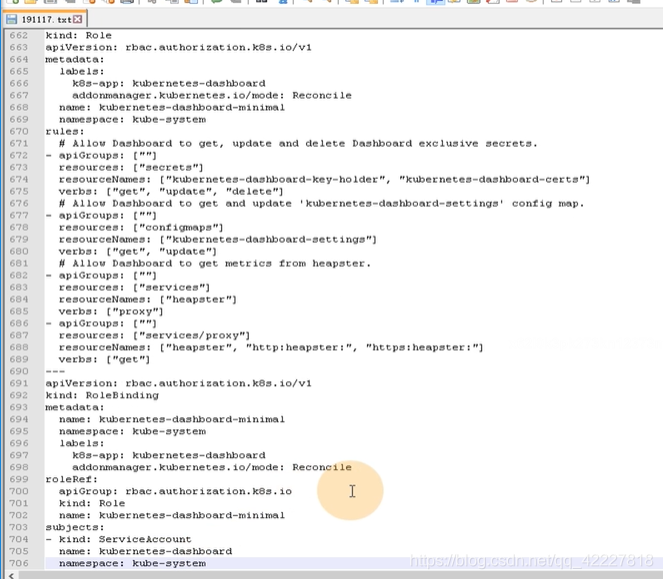

声明了一种role资源，这个role资源称为kubernetes-dashboard。名字是kubernetes-dashboard-minimal，说明我们要给dashboard最小化权限

给了一堆角色的权限

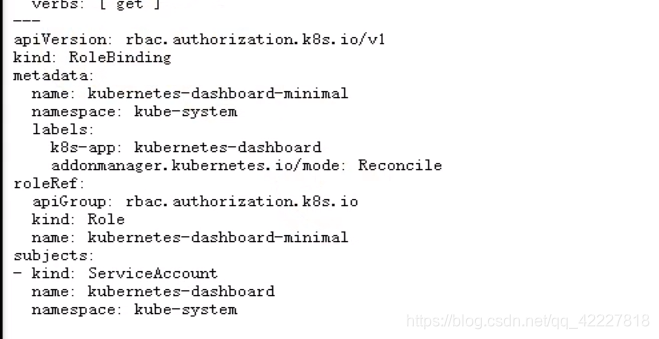

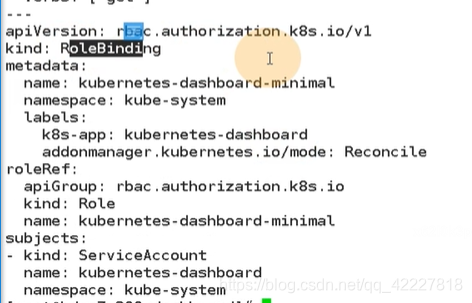

做了一个roleBinding

官方的service account写在deployment里了


官方也是三步，1.定义service account，2.定义一个普通角色并授予最小化权限，3.把普通角色和最小化权限做了绑定
其实告诉我们dashboard，可以不用集群管理员的形式运行

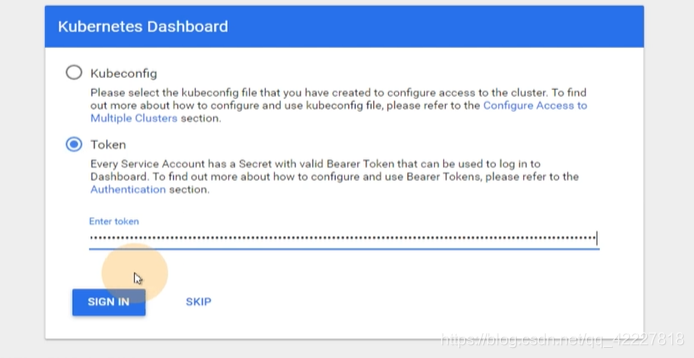

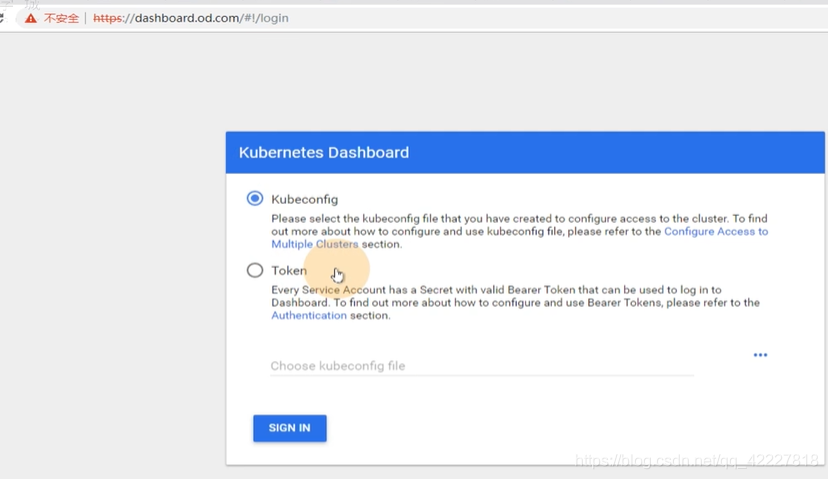

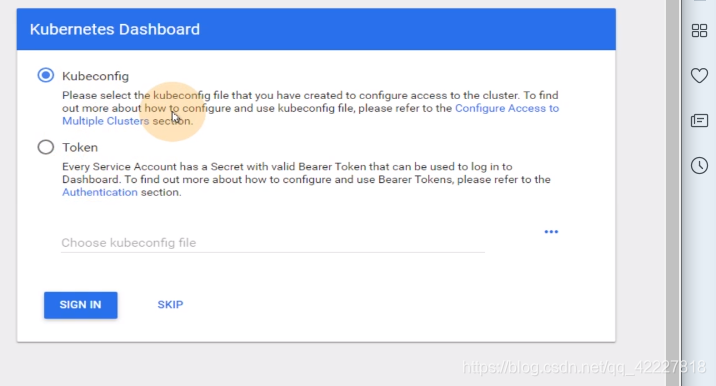

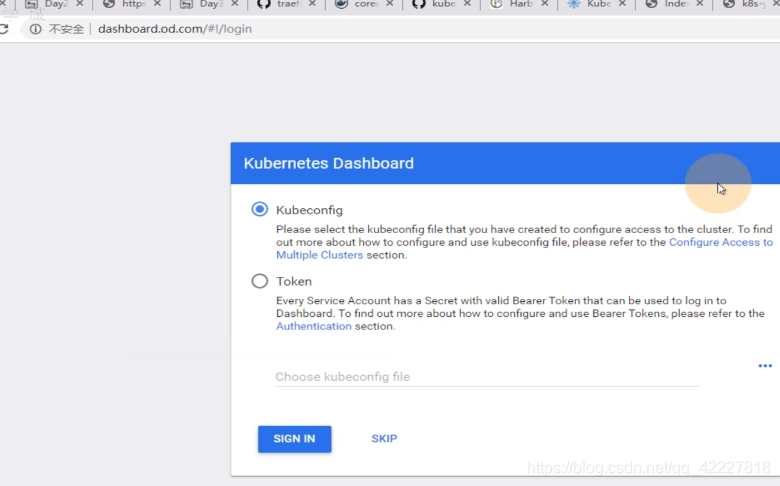

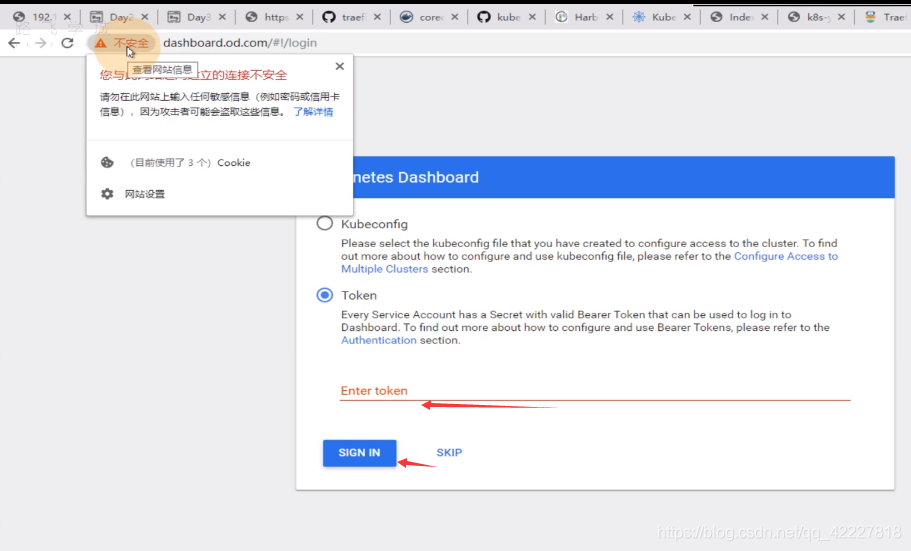

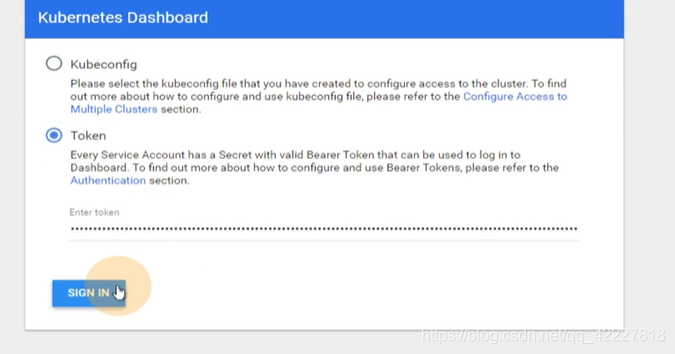

kubenetes dashboard可以接受两种配置文件，kubeconfig是普通用户的配置文件（把普通用户做出来，然后把普通用户绑定一个集群角色，这个集群角色可以是自定义的具有某些权限的角色或者集群角色，也可能是用默认的集群角色）
dashboard就要看你登录上来 人具有什么权限

第二种方法就是用token方式，一个服务账户service account默认会产生一个资源serect

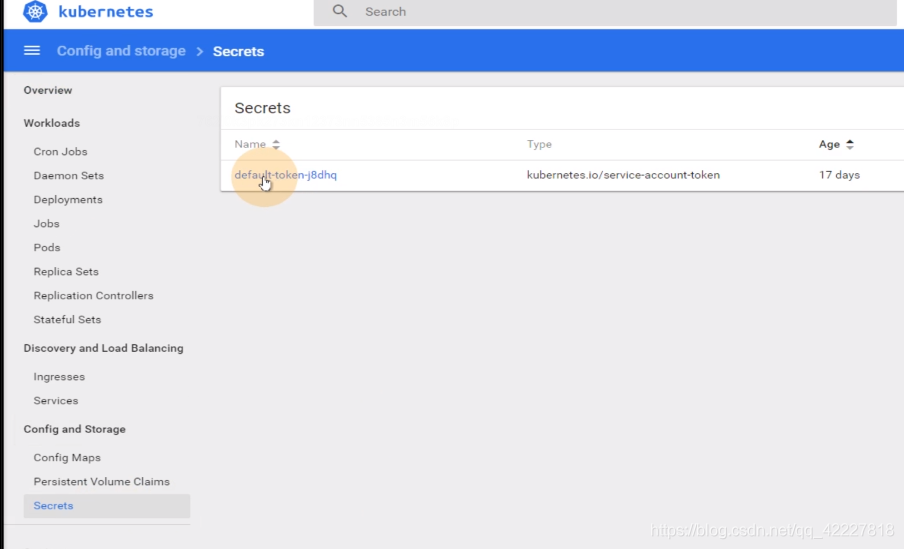

在default名称空间里可以看secrect

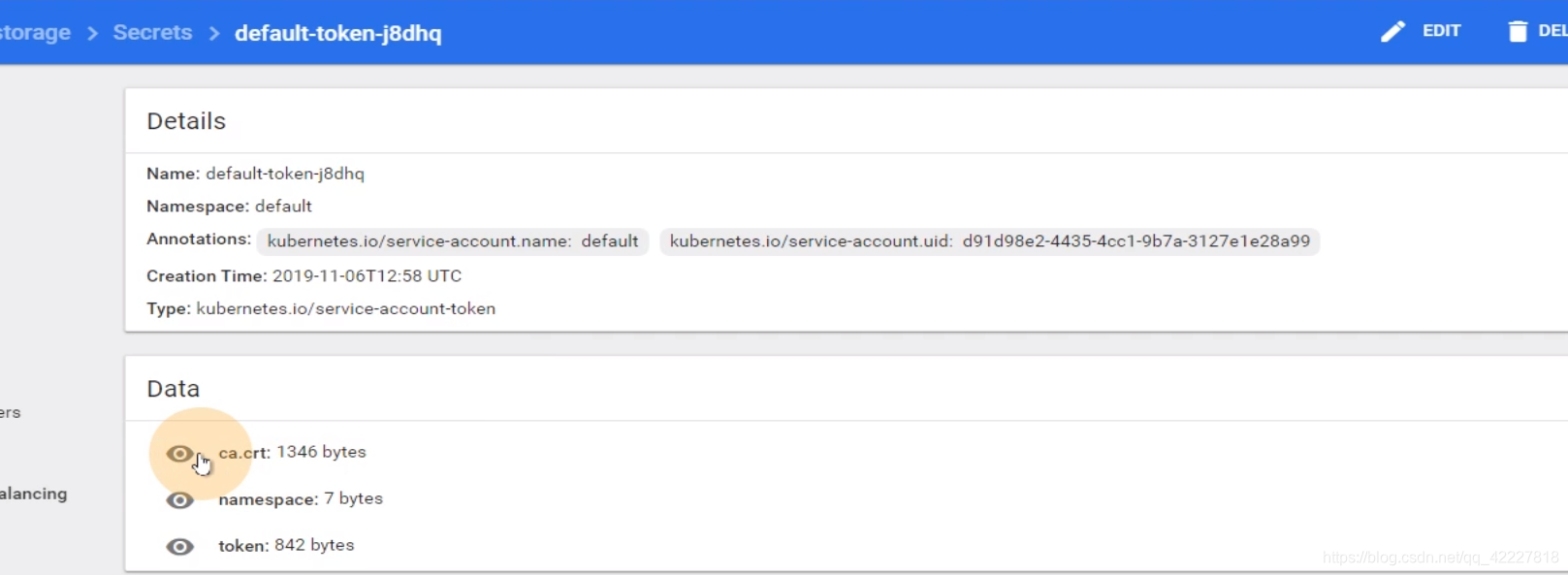

这就是默认service account的secret

这就是默认default service的令牌

如果到kube-system名称空间去，serect其实有很多，有default，有coredns（也声明了serviceaccount，对应一个secret，这个serect里有自己的一个令牌）

在dashboard-admin这个serviceaccount用户里也有令牌

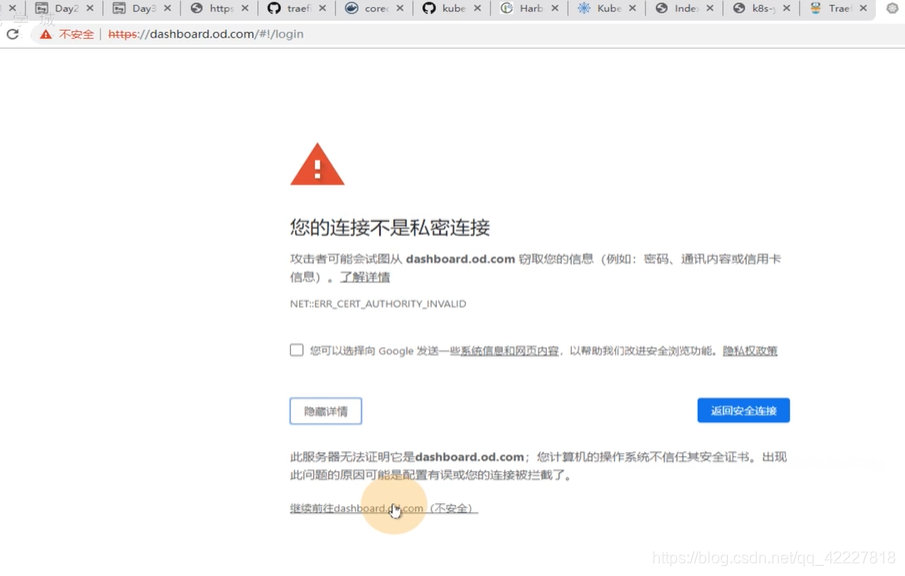

把令牌拷贝就可以进来的,现在还不行，因为是不安全的链接，所以需要去手撕证书

4.5 K8S仪表盘鉴权方式详解

现在去创建证书,要去运维主机

cfssl可能更加简单些，现在用openssl试试，先去创建dashboard网站的私钥，权限是600，私钥弄出来，加密算法用2048位

第二步用openssl做证书签发的请求文件csr，-subj主题，要给这个域签发，cn就必须对应域名，之前对k8s签发的时候，都是对于k8s组件的名字，或者是对应集群角色

创建了证书签发的请求文件csr

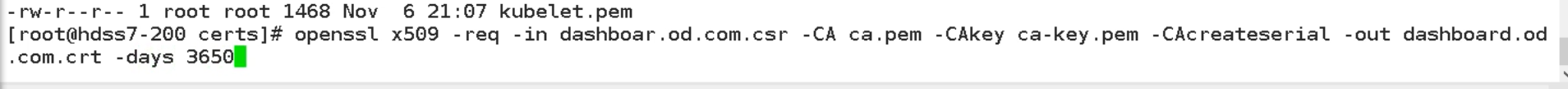

用openssl去签发证书，，-CA 指定ca，-out是真正要配置在nginx里的证书，days时间给个10年

一个证书一个私钥

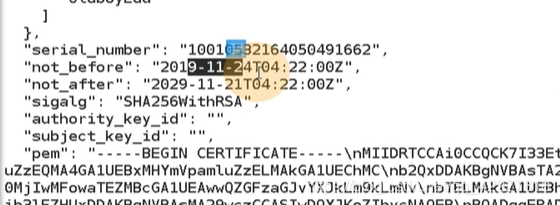

用cfssl查一下证书

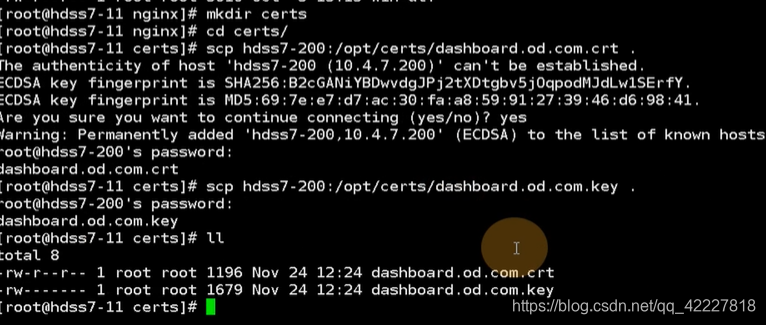

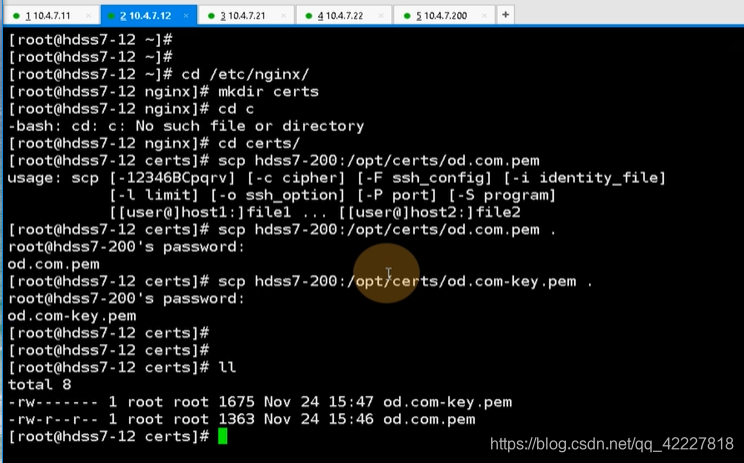

这些证书和私钥只需要拷贝到nginx里

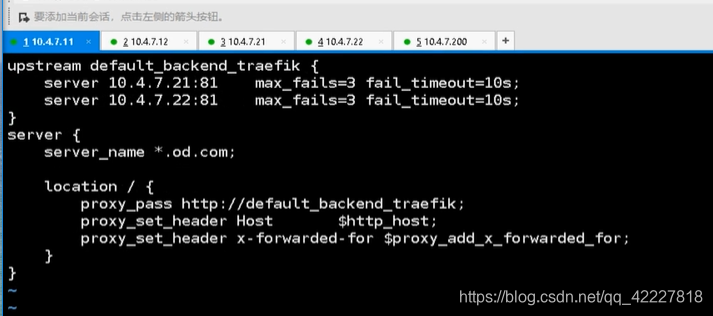

这里把所有od.com的域全都引到了traefik的ingress控制器
现在有特殊需求，dashboard.od.com域，要走443，走https，直接抛到ingress，必须在上层负载均衡里把证书里卸载

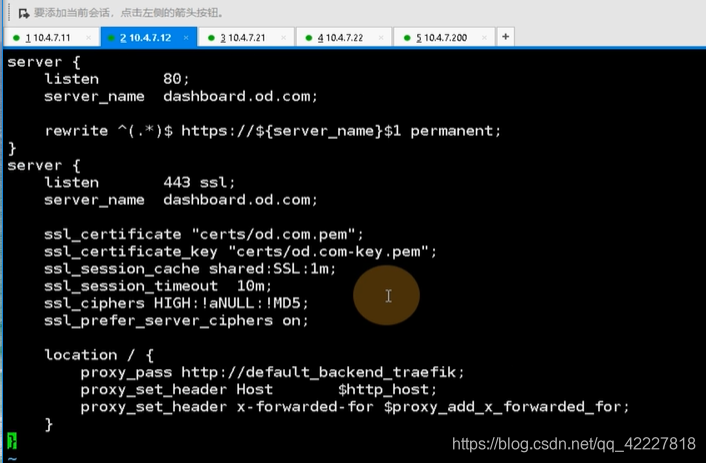

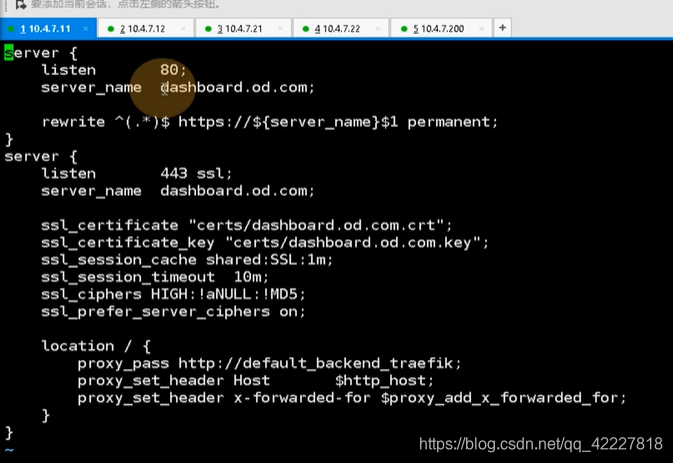

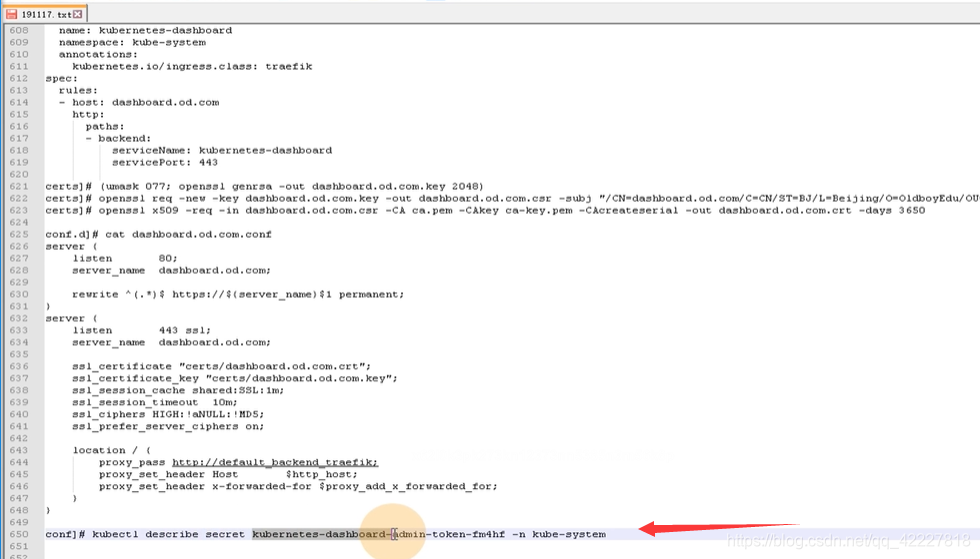

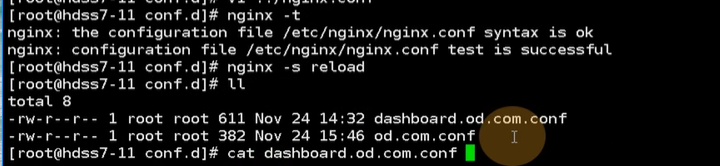

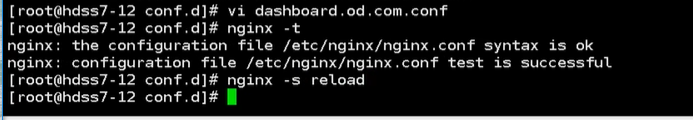

监听了server_name dashboard.od.com，把所有请求直接rewrite给了https，监听了443端口，server_name依然是dashboard.od.com。
证书地址，在path给 traefike-ingress-controller，就是把证书卸载了，还是用http去请求dashboard




在kube-system里有若干 secret

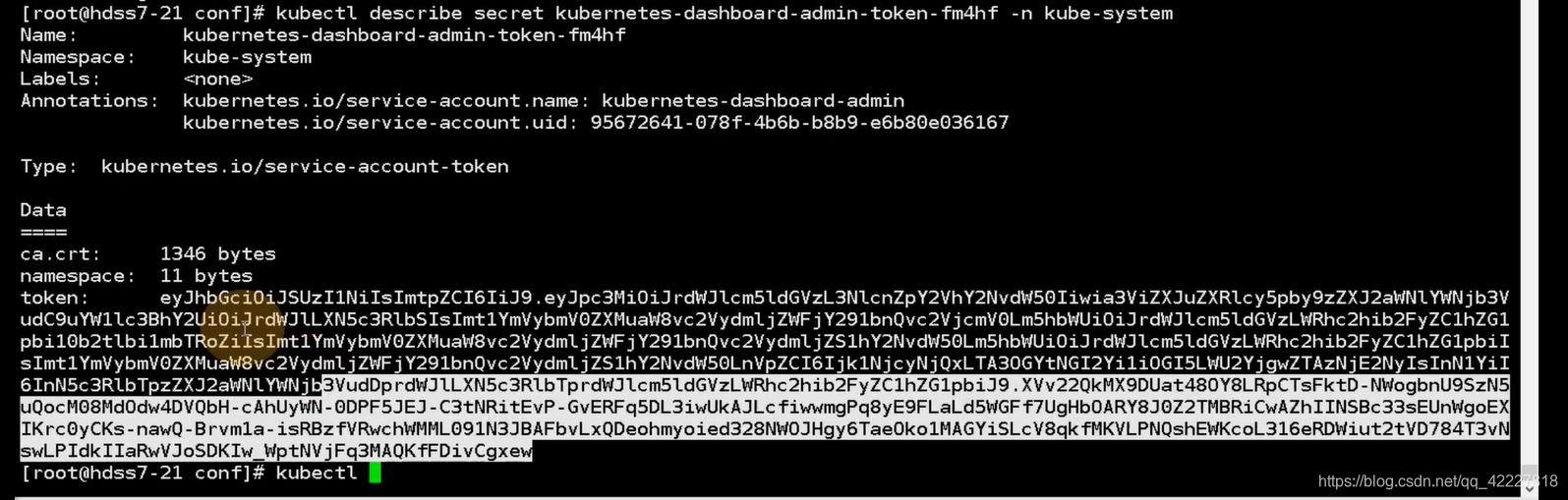

这就是dashboard令牌

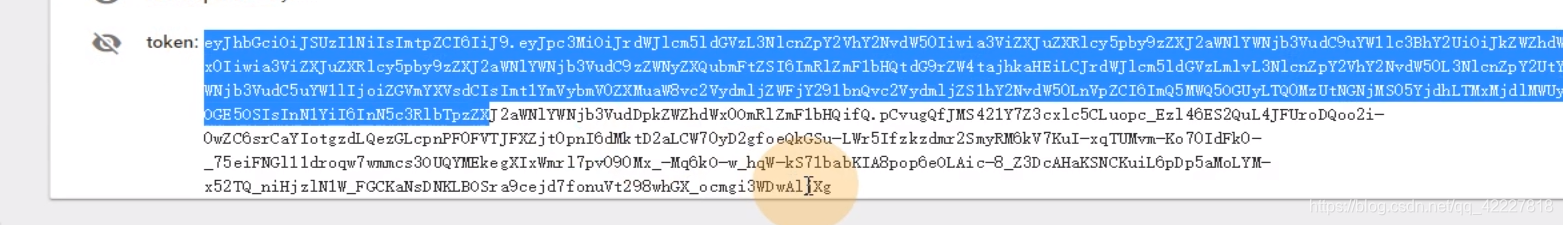

令牌就出来了


如果不成功，可以换成1.10.1的dashboard

换镜像就比较简单了

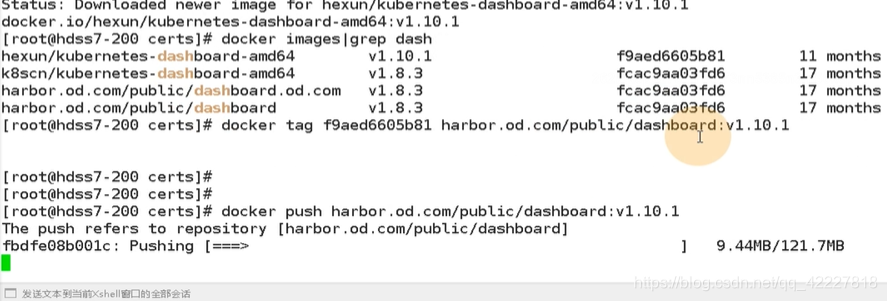

打标签，push到harbor仓库


改一下版本

到22节点上启动应用也可以直接在dashboard改

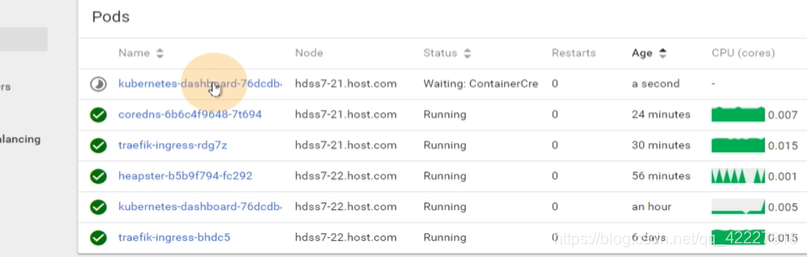

就会自己去更新镜像，新的已经起来了


1。10就强制你去登陆
拷贝令牌

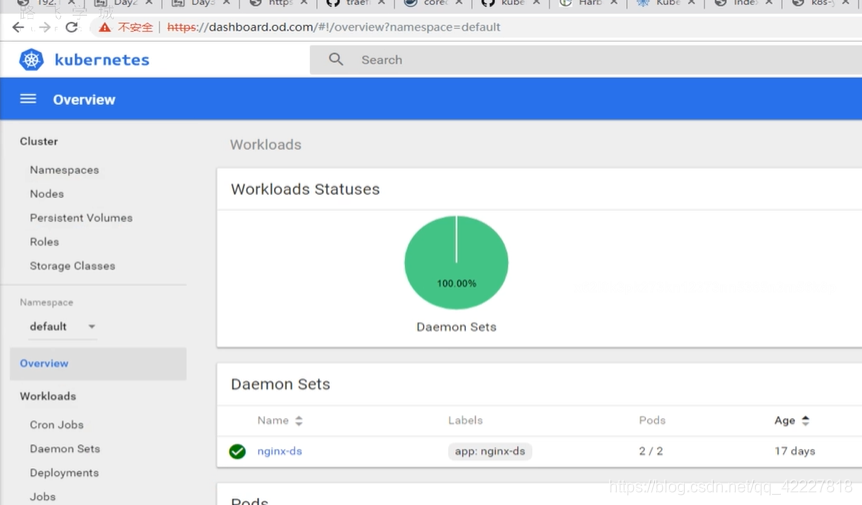

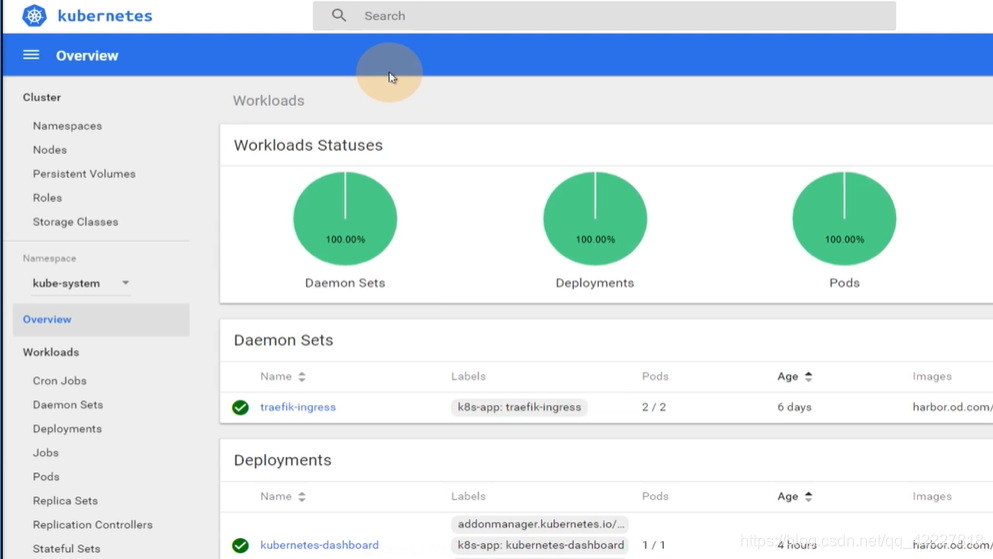

这就是1.10的dashboard

4.6 dashboard分权举例

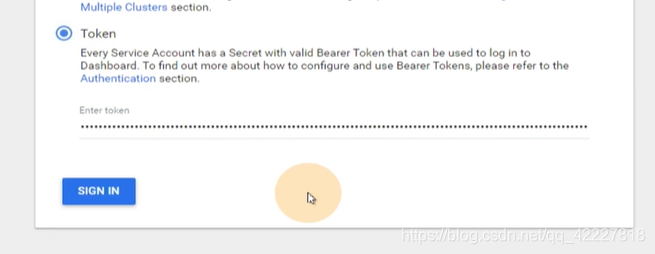

dashboard可以用令牌的方式进行登陆

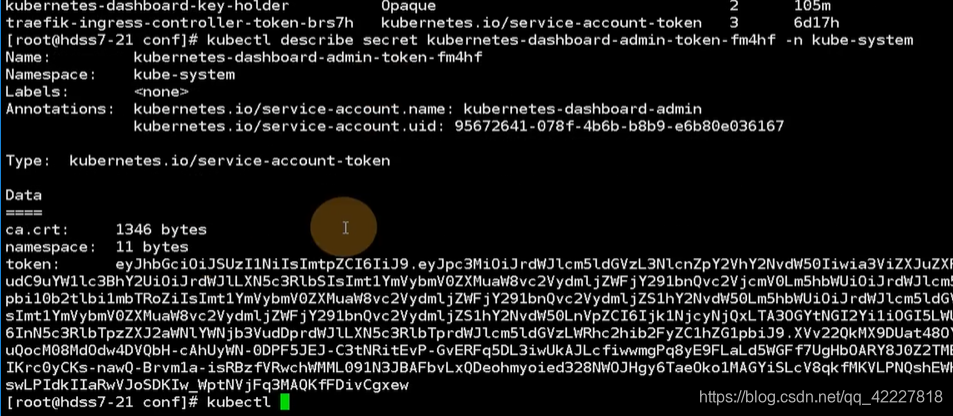

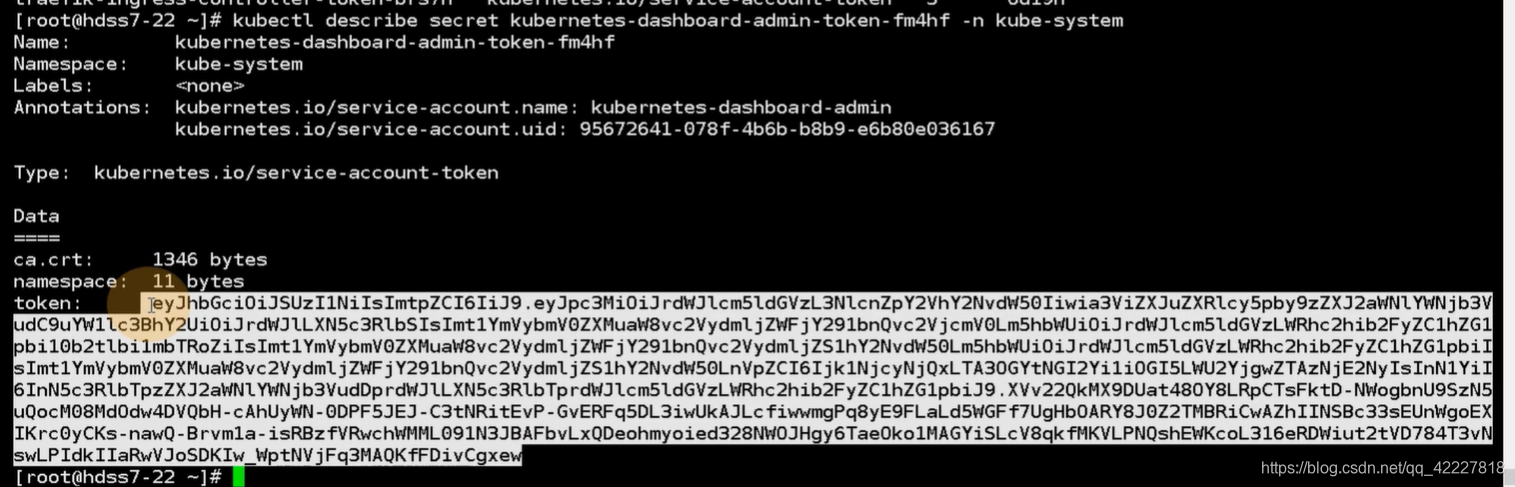

用令牌登陆就需要kubectl describe secret，获得这个令牌

实际上是kubernetes-dashboard-admin这个service account 服务账号产生的
一个服务账号一定是对应唯一的服务账号的secret，secret秘密配置

kubernetes-dashboard-admin这个service account 服务账号产生的，这个服务账号里就有令牌复制出来

令牌复制到这里来登陆

就获得了kubernetes-dashboard-admin这个service account对应的角色，角色是cluster admin，cluster-admin所绑定的权限是集群管理员
官方给了role和rolebinding，拷贝一下

在运维主机上

还有一个service account

复制到最上面

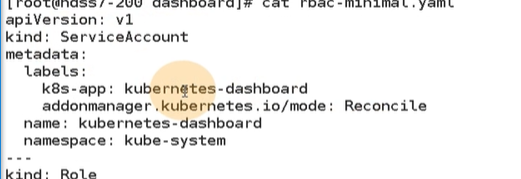

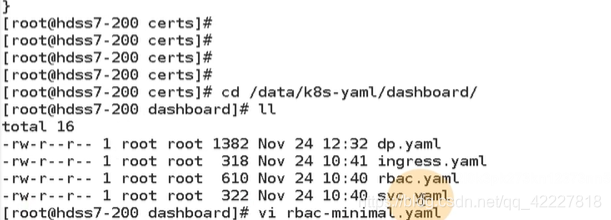

先去执行rbac-minimal.yaml
里面其实创建了一个service account ，名字是 kubernetes-dashboard

定义了一个role，叫做kubernetes-dashboard-minimal，给了一堆比较小的权限rules
最后做了角色绑定，这个权限相对比较小

先创建出来

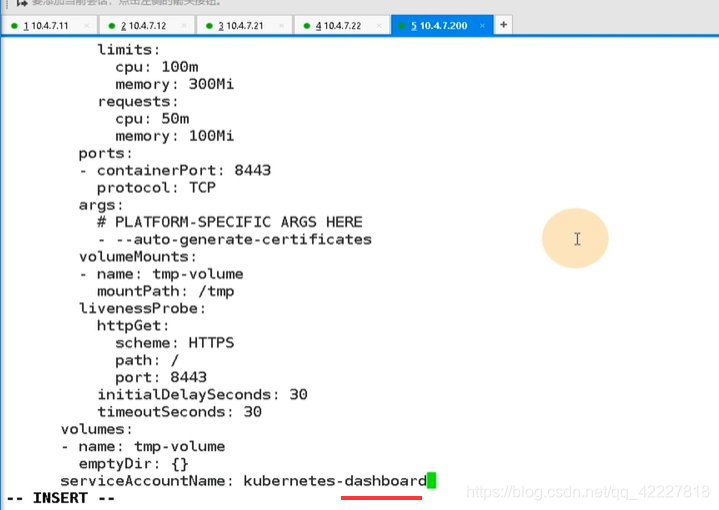

修改使用的服务账户

再去apply dp.yaml，相当于重新配置一下了

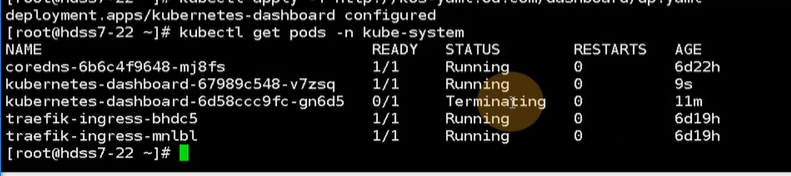

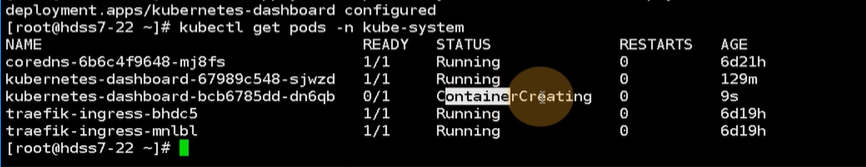

滚动升级，先拉起一个正常了，再把原来的干掉

现在有两个service account，两个令牌一个 kubernetes-dashboard account， kubernetes-dashboard-admin的account

这张令牌

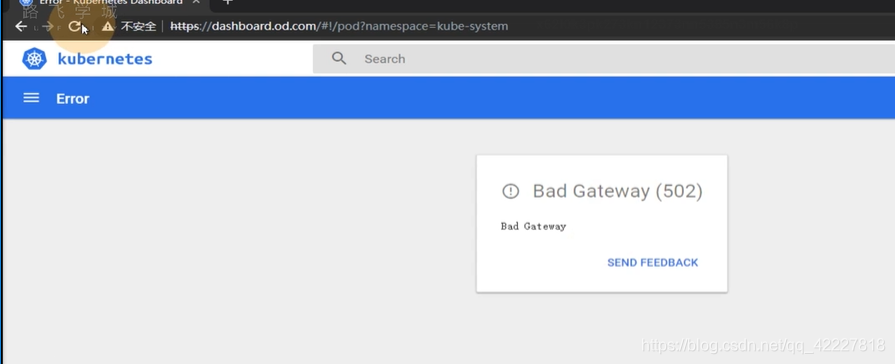

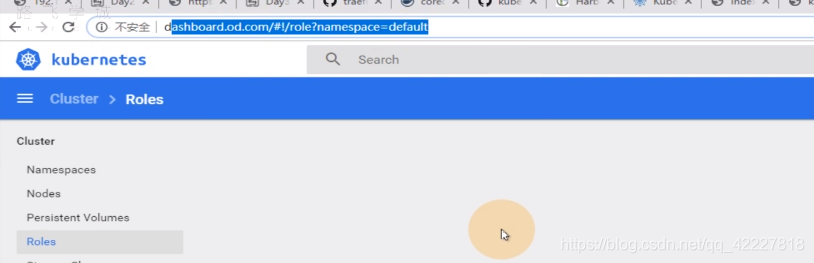

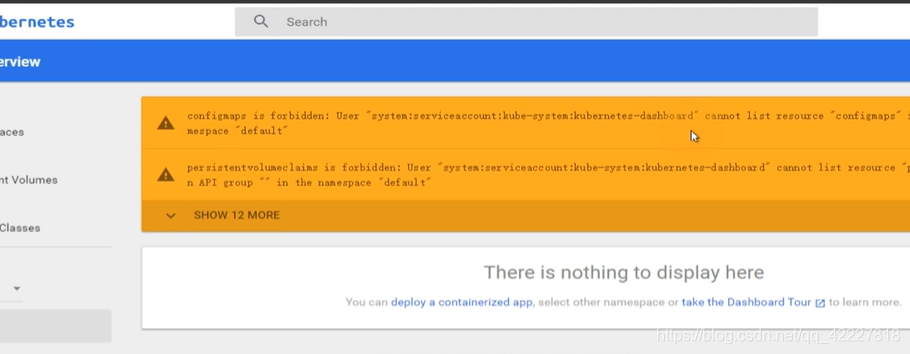

权限不够就各种报错，也就是官方给的dashboard-minimal权限是非常小的

去拿admin的令牌，试试能否登陆进去



能够登陆进来，你有令牌就调整根据这个service进来的account的角色，默认给的是最小minimal的角色

换成1.8.3可能更加清楚

1.8.3的镜像也在harbor仓库里，等它起来就行

skip就是用dashboard的pod默认的服务账户（现在用的是minimal）

所以skip进去以后没有权限

dashboard这样 规定权限，可以开发使用，测试使用，也就是不光运维可以用

这个是集群管理员的权限


这张令牌就需要你好好保管，说白了就是集群管理员
如果要限制权限，就需要做一个service account clusterRole或者role都行，用service account和cluster role做一个绑定。K8S控制权限就是基于访问控制来控制的

一个pod起来只能对应一个service account，但是这个service account可以对应不同的权限。
pod实际上是承载了service account，service account可以对应不同的角色（既可以是集群管理员，又可以是观察者的角色）rbac就是账户和权限不产生直接关系，而是角色和权限产生关系。通过角色这个中间层，把账户和权限隔离开了

这里改回admin，后面方便做集群管理


生产中建议把skip按钮去掉

】重新configure、



现在直接skip进去就是用的集群管理员admin，什么权限都有，这样非常不好

4.7 dashboard小彩蛋–heapster

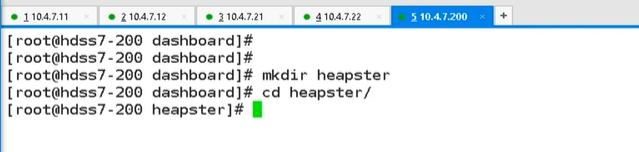

dashboard 也有小插件，dashboard本身是k8s的插件，但是dashboard本身也有个插件，现在heapster地位比较尴尬，只能称为菜单

是dashboard下面的一个小插件

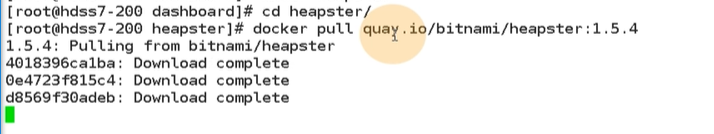

quay.io和dockerhub都是仓库

打镜像，push到harbor里

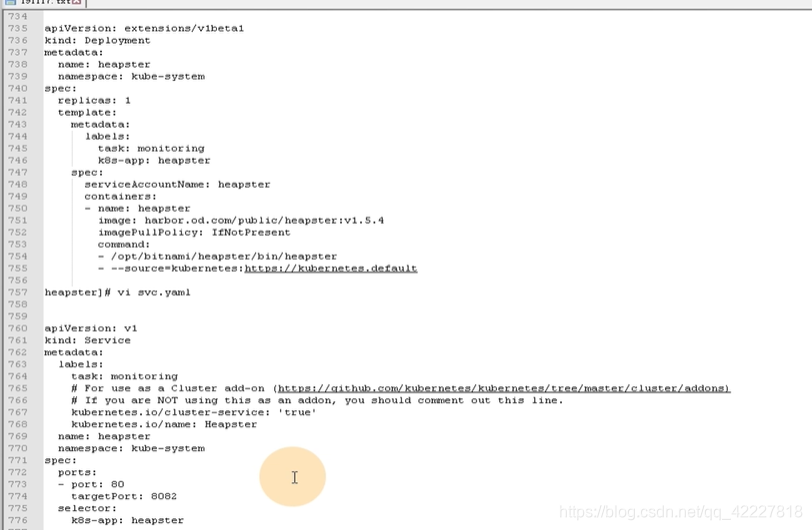

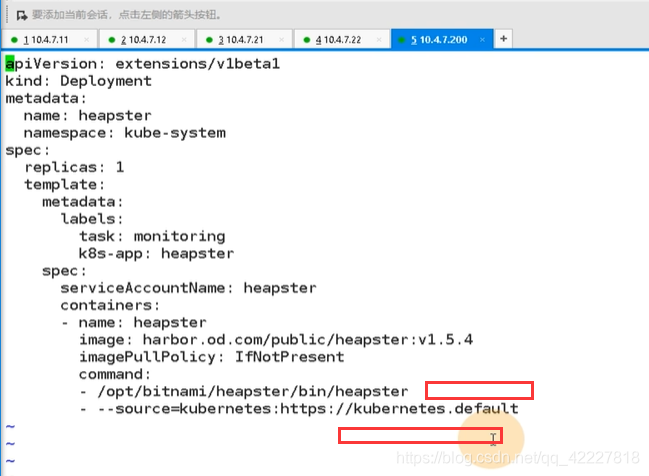

deployment就是用heapster起来的pod控制器

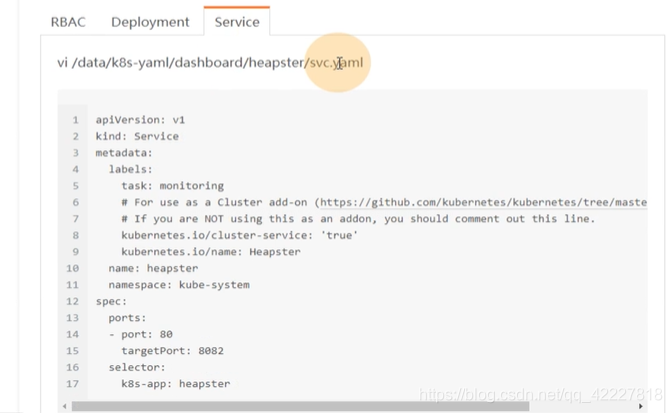

serivce

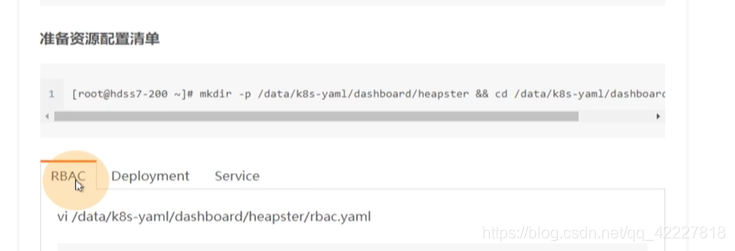

创建一个service account，名字叫heapster，在kube-system名称空间里，rolebinding到一个默认的集群角色，system:heapstr

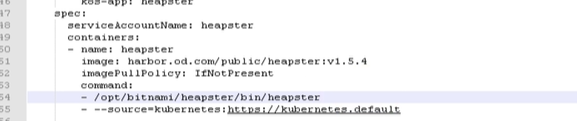

command 就是cmd指令，后面的source，省略了svc.cluster，kubernetes在内部使用可以用service名字来调用，因为coredns指向了192.169.0.1 443集群地址




把8082整到80端口

先去创建rbac

正在创建中

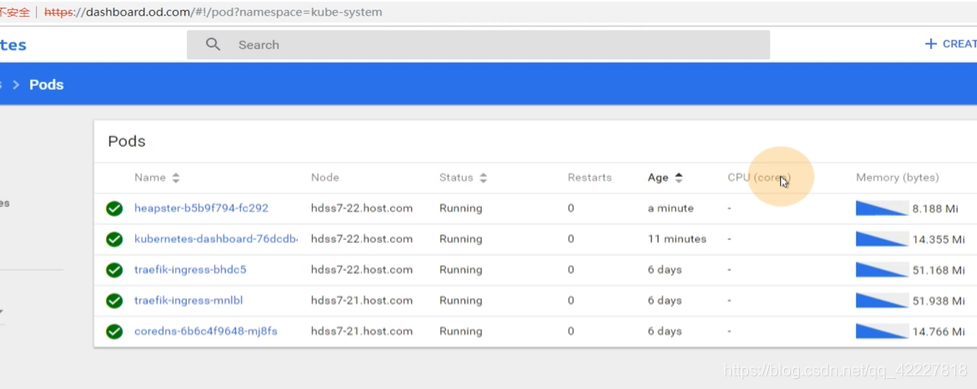

不保存数据，只是提供一个可以参考的监控指标


仅供参考，真正去监控资源的还是普罗米修斯

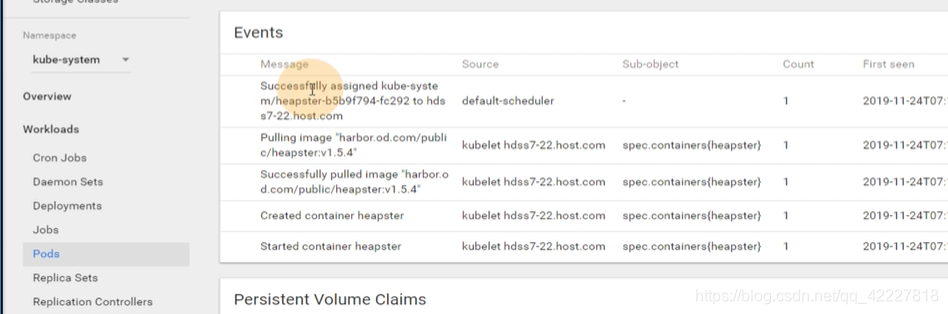

进入到某个pod里，由scheduler帮你决定一个节点，7-22.host.com

拉了一个镜像

启动镜像

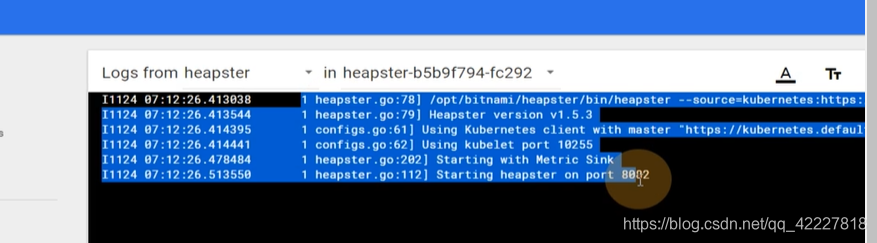

logs还可以看容器日志

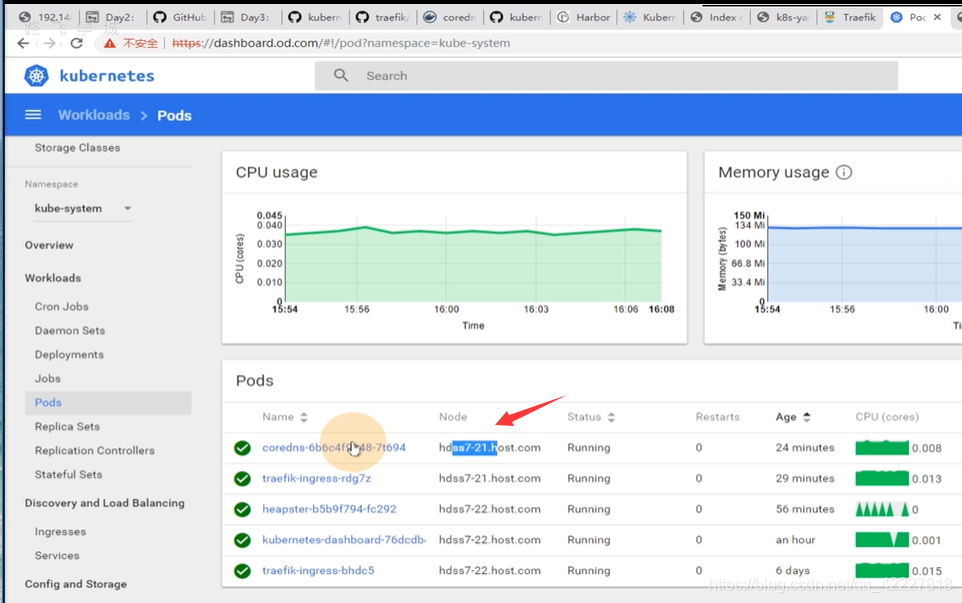

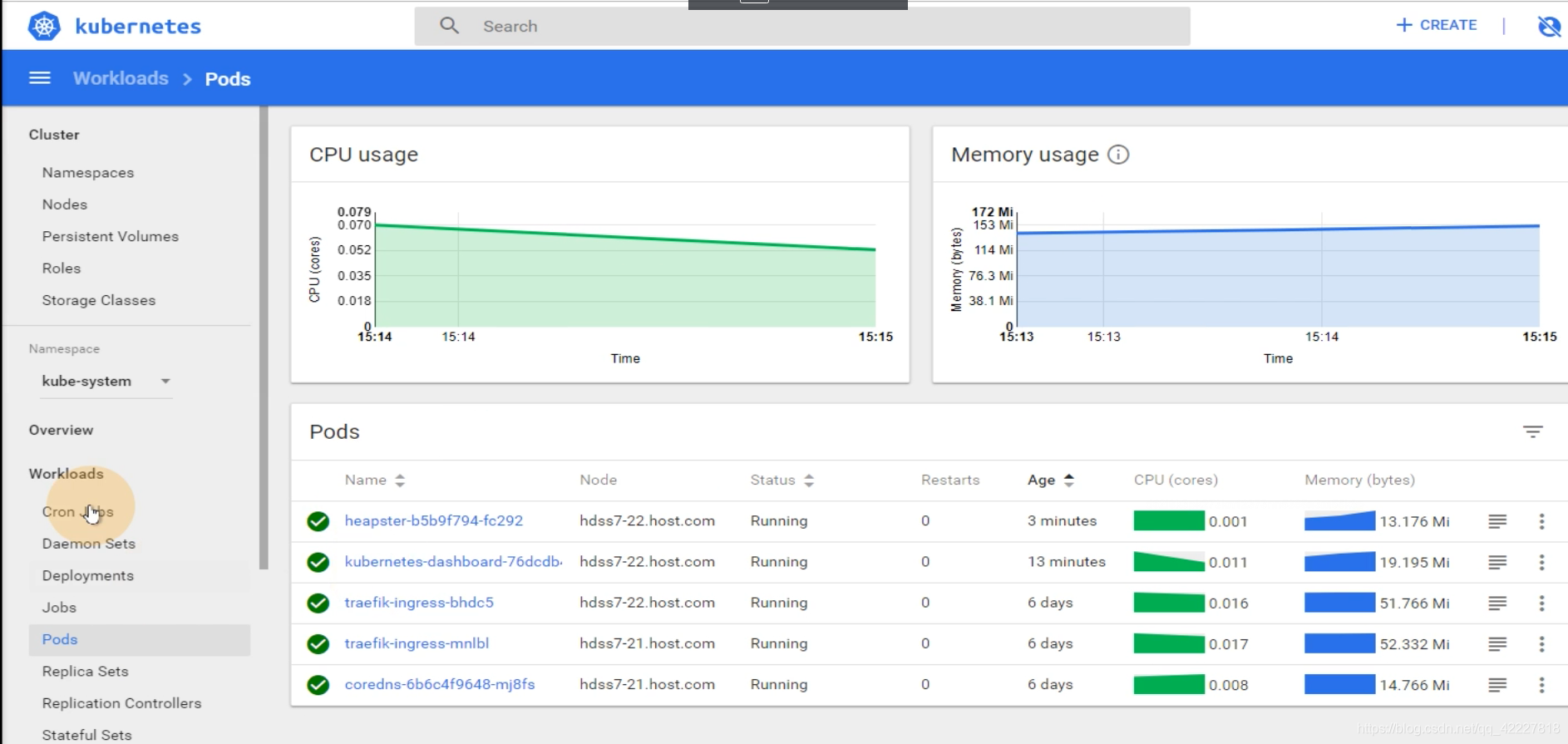

这里是针对名称空间的，traefik现在消耗比较多

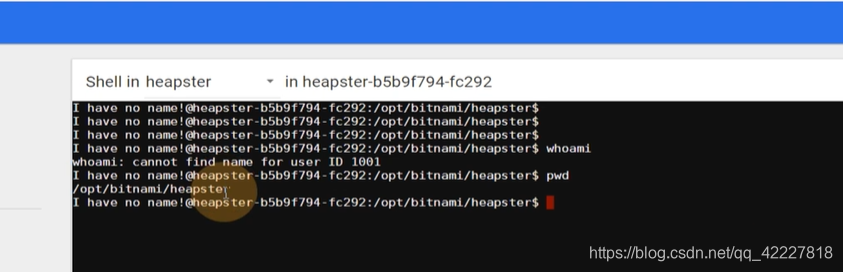

exec进去就是kubectl exec

所以k8s分权限给dashboard

4.8 K8S集群平滑升级技巧

现在版本是1.15.4,，太高了可以回退版本

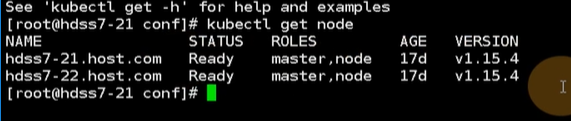

两个节点都是1.15.4，升级k8s的时候，要在流量低谷的时候做

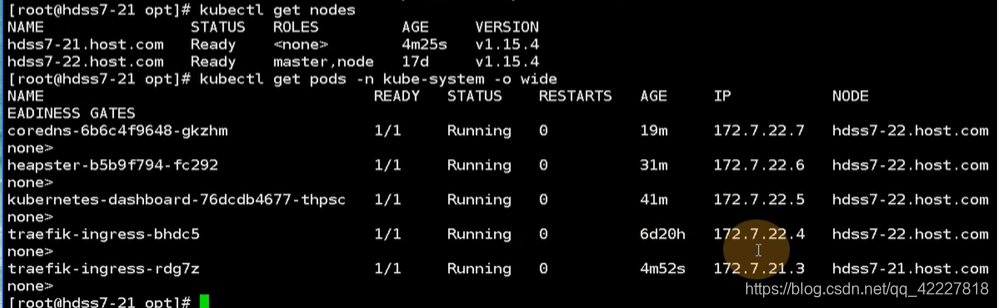

现在集群了有不少pod，因为scheduler帮你去做平衡，先去升级21

先把node从k8s集群里摘出来

就剩一个节点了

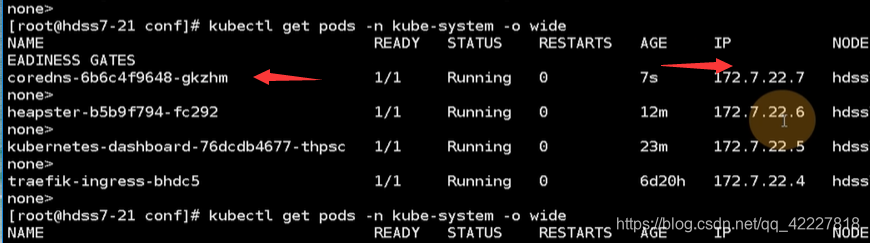

原来在21上的coredns就跑到22节点上了

coredns完全没受影响，尽管从一个节点到了另外一个节点，这就是容器编排的特性

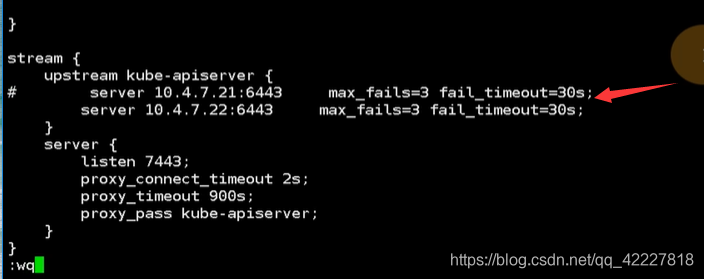

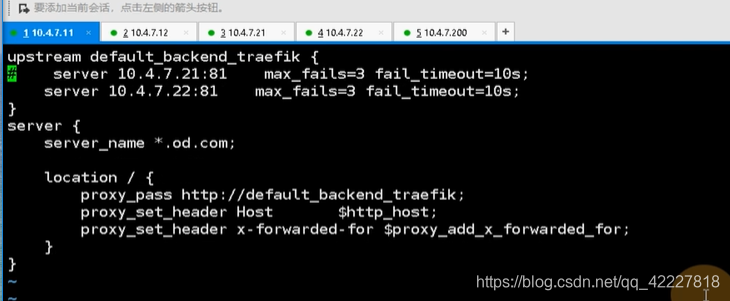

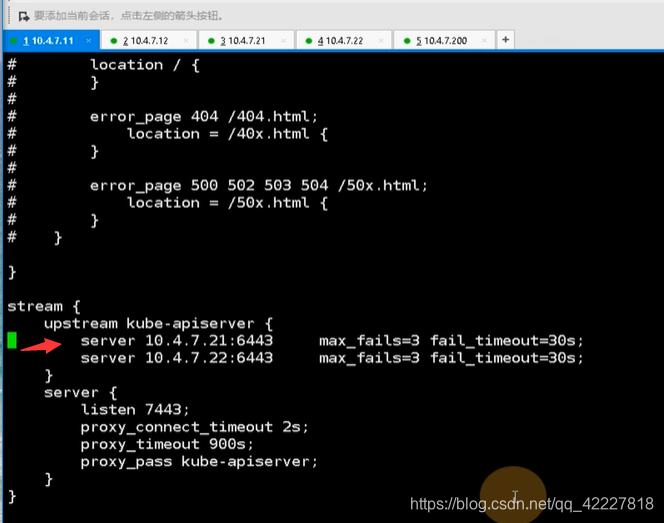

做的好一点，就把11上的nginx，把21的upstream注释掉



7层的负载均衡也注释掉


现在上1.15.4回退到1.15.2

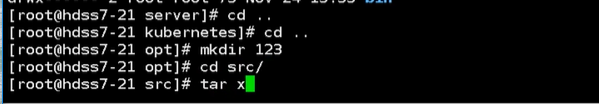

生产中解压，还是需要慎重一点


这时候就有两个版本，1.15.2和1.15.4

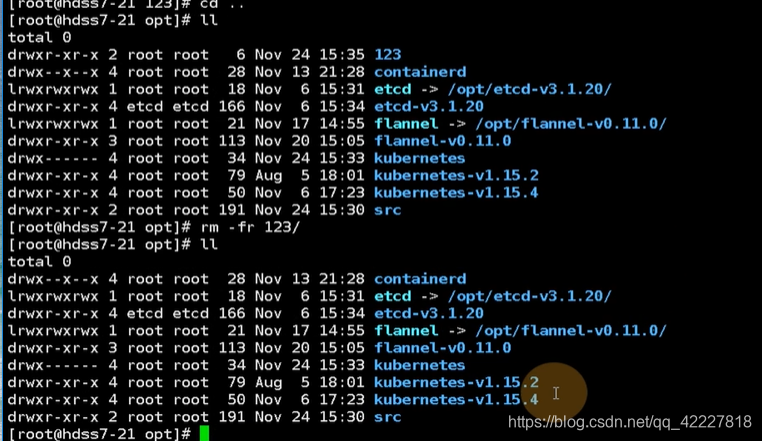

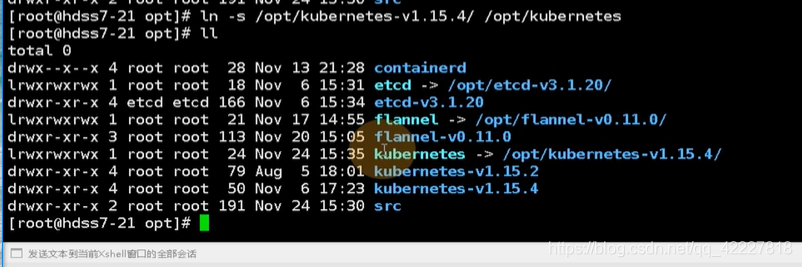

原来kubernetes是一个软连接

要把源码包先删除

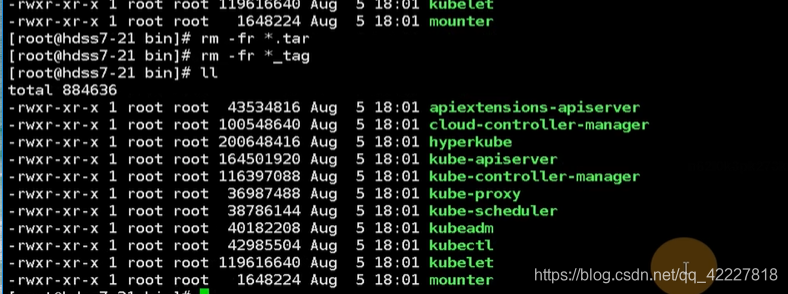

把这些都删除了

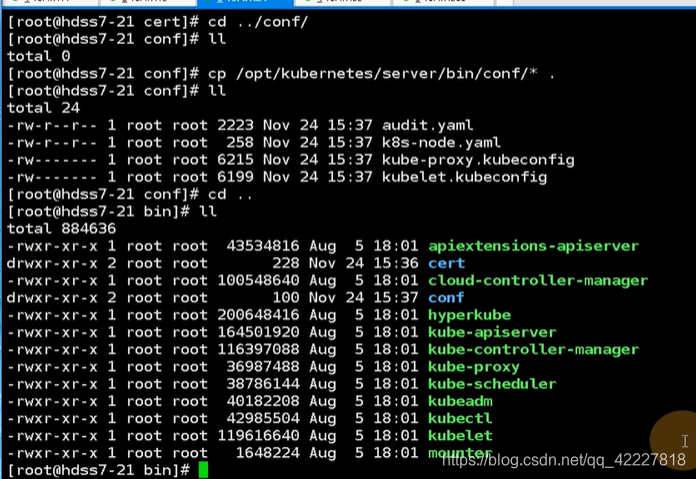

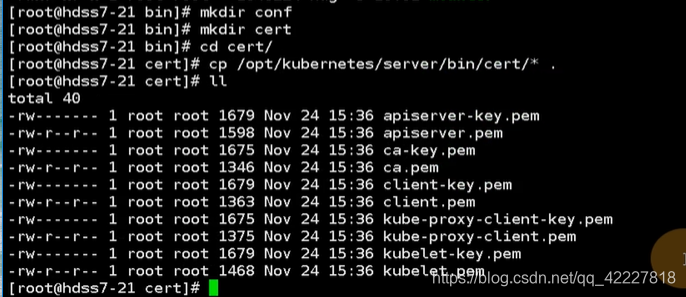

把所有的.sh拷贝一下

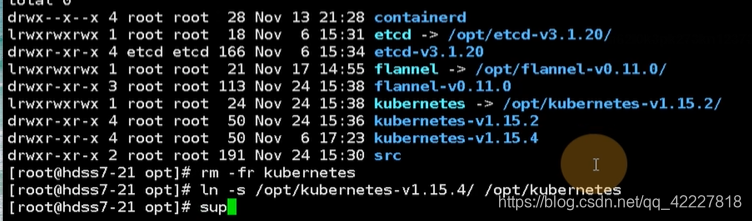

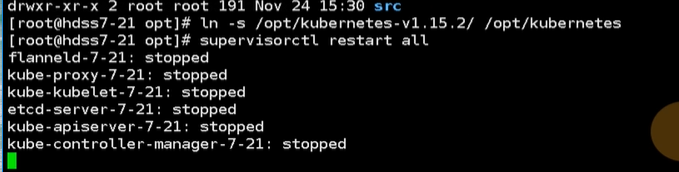

现在只要把软连接删除，指向1.15.2，启动即可

把软连接重建

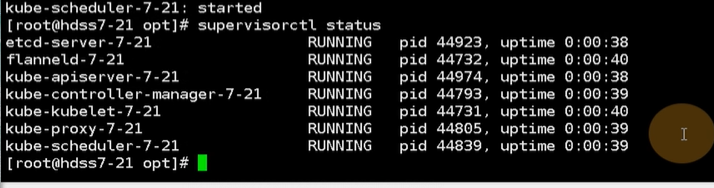

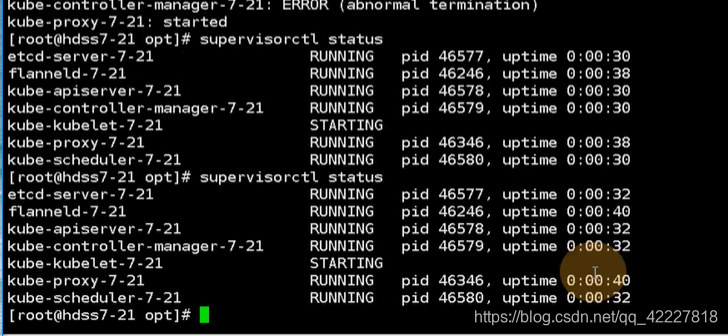

重启这个进程就是新的软连接

只要kubelet一重启，就帮你加到集群里了

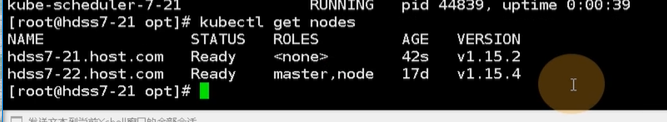

现在的版本就升级到2了

要换成1.15.4就把这个软连接继续删除



生产上不建议 kill -9


再启动一下

生产上平滑升级就这么做，把集群流量先断掉，node节点摘掉，新的软件包准备好，软连接也准备好，挨个重启服务

treafik只是daemonset，再21上起了一个

4.9 实战交付dubbo服务到K8S集群、开场

现在把nginx的流量调度恢复


4层的也进行恢复



两台nginx上跑了一个keepalive，把另外一台也配置上



把配置黏贴过来

这样nginx也都好了

完全是用traefik-ingress控制器来对流量进行分发，也就是ingress的资源就是一个可视化的nginx

把容器删了，自己会钻到21上了

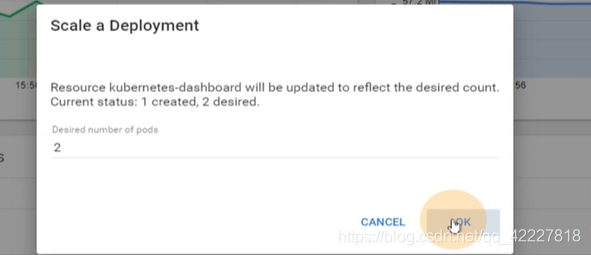

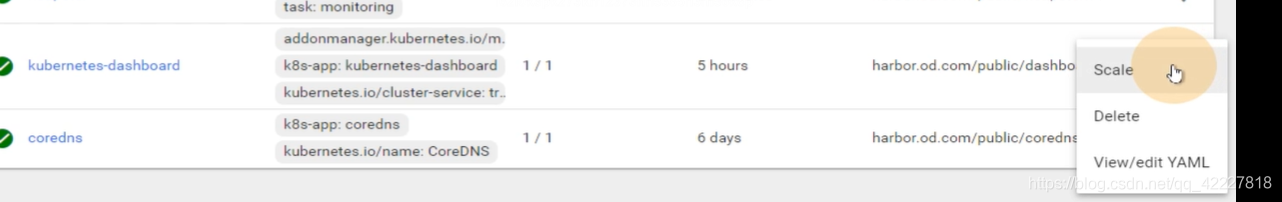

dashboard现在就一个副本，想要2个


就会给你起来一个，这样就很方便对容器横向扩容

小人输入dashboard.od.com,流量是从笔记本浏览器经过dns解析到vip 10.4.7.10上（也就是10.4.7.11/12），进入到11节点上的7层负载均衡nginx里，nginx看到你请求的域名是dashboard.od.com，于是匹配到了自定义的dashboard.od.com，rewrite 443，卸载到了证书，然后帮你抛到了ingress上，ingress监听在了每个宿主机运算节点的81端口，把dashboard.od.com抛到了ingress，ingress控制器就会根据你的ingress资源配置找到host:dashboard.od.com，路径 /给你抛到dashboard的service上，相当于kubelet 把service和pod链接起来了，帮你找到了pod，pod在不同的节点，由kube-proxy的轮询算法，ipvs

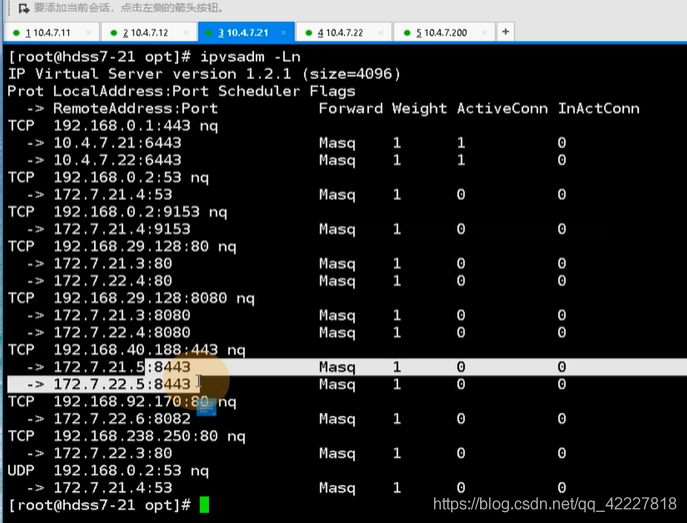

这里就是dashboard，kube-proxy找到了192.168.40.188:443，用永不排队的NQ，lvs的轮询算法，轮询到172.7.21.5:8443，让两个dashboard能够交替给你服务。
跨宿主机能够通信，是因为装了CNI网络插件

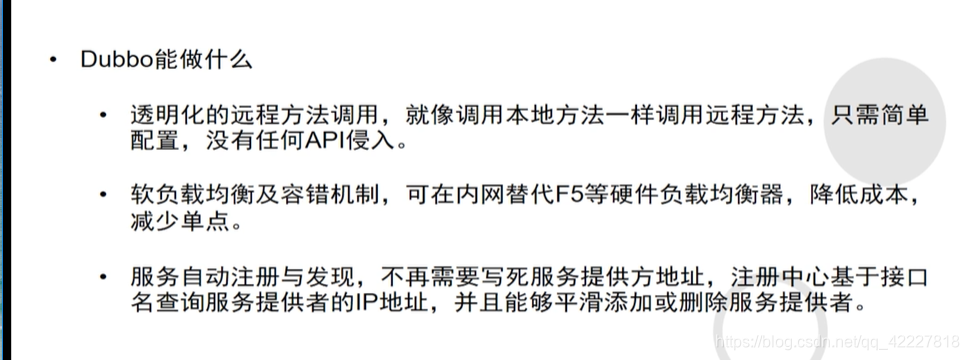

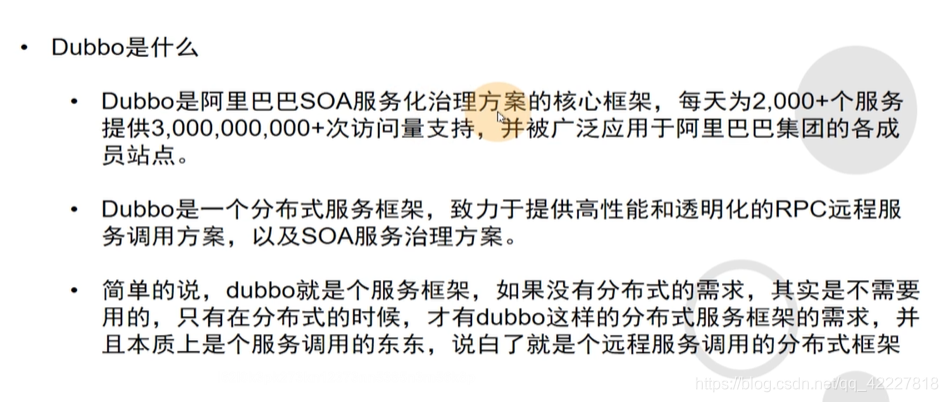

Dubbo是一个阿里开源的微服务框架，基于java开发

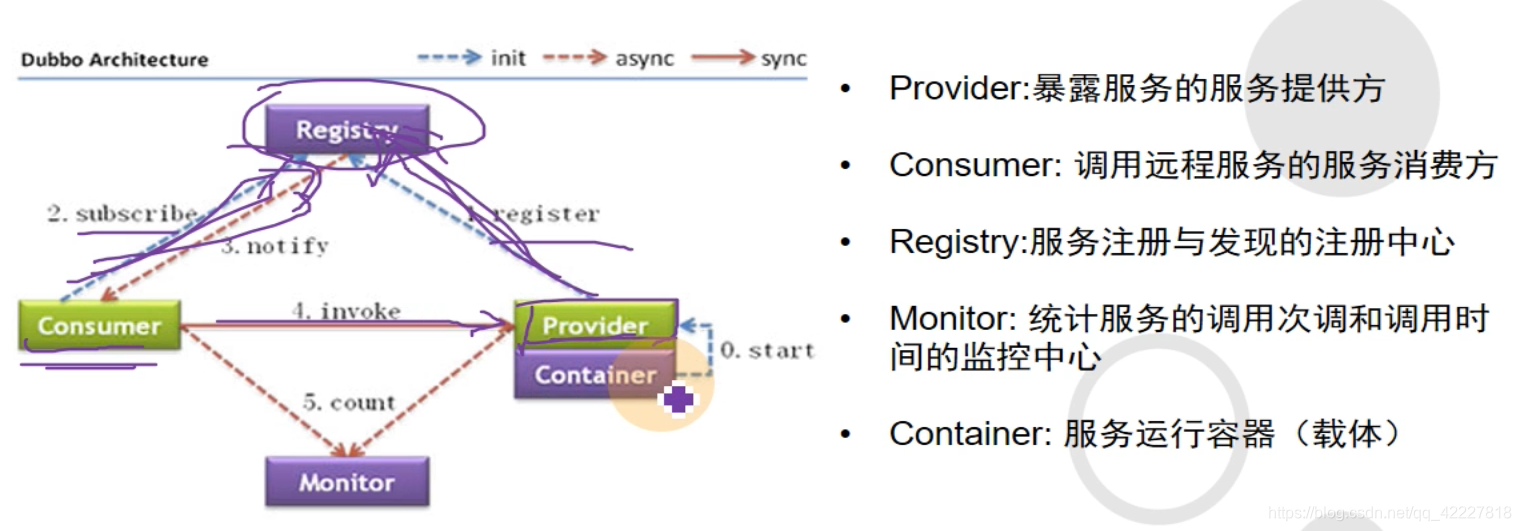

Dubbo的架构，最主要的组件是registry（注册中心，服务发现就依赖这个注册中心，不管是消费者还是提供者都需要去链接注册中心，提供者provider到注册中心是注册地过程，消费者consumer到registry是订阅subscribe）
consumer 调用invoke provider提供者，是通过rpc协议去调用的，也就是远程过程调用，就好像在调用本地方法一样

这样就可以一些服务拆开了，consumer是web工程（各种页面调用的方法是后台不同的provider）

consumer是web工程（各种页面调用的方法是后台不同的provider），以前是调用本地方法，消耗本地资源 ，服务器就需要升级，不利于横向扩容，调用这些服务的时候，都可以让他们独立的一个个写成单独的服务,web服务区调用服务的时候，就好像在调用本地方法一样，实际上是资源不重叠的

真正交付Dubbo，要交付registry，provider，然后monitor和consumer

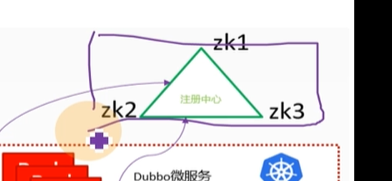

实验架构图，右上角是注册中心，Dubbo微服务的注册中心是依赖于zookeeper来做的，中间段是k8s集群，有DUbbo微服务提供者集群和Dubbo微服务消费者集群，都是封装pod，交付到k8s里，把能够动态扩容的服务都放到k8s里，把微服务的消费者和提供者交付到k8s集群里，同时把Dubbo-monitor交付到k8s集群里。
开发会把代码放到版本控制中心，运维使用恰当工具持续集成部署

编译代码，打包成docker镜像，放到harbor仓库里，ops服务器就是hdss7-200，做一个k8s的资源配置清单，应用到k8s里，就把代码变成了pod

用户访问找ingress，ingress配置好规则daemon.od.com,然后到消费者集群，消费者集群是一个web服务

这里需要把zk放在k8s外面，原因是zk是典型的有状态服务，不适宜放到k8s里进行管理

k8s具有很强的动态性，pod是可以漂移的，所以pod管理的一定是不能有状态的，无状态的意思就是这个容器死了就死了，无所谓，随便扩容，随便死。
有状态服务，是要有数据持久化下来，很不适合放在k8s里管理，k8s也有专门管理有状态服务的，叫是StatefulSet，这个pod控制器来管理有状态服务

ES MYSQL,ZK这种有状态服务，最好放到k8s外面去
