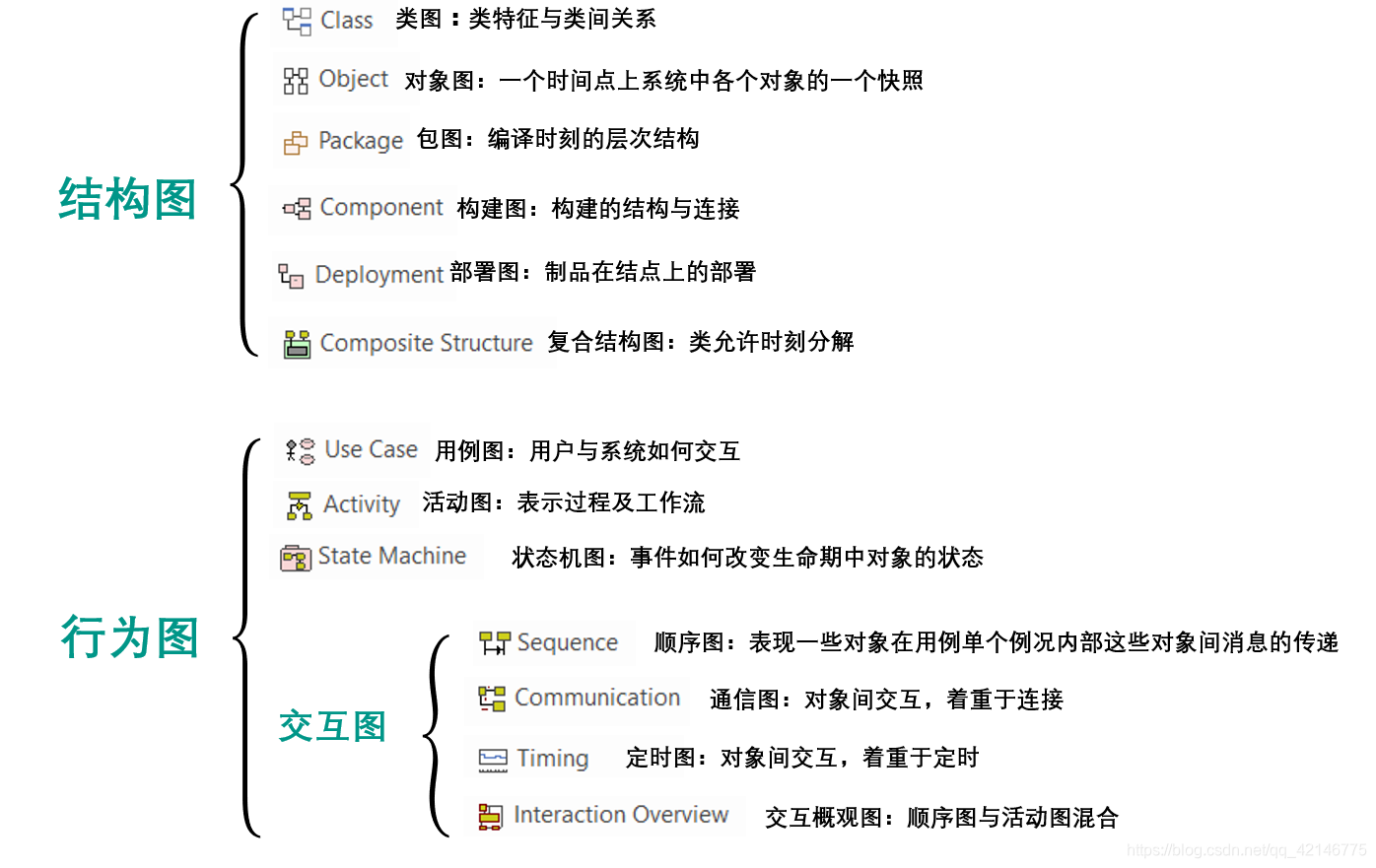

UML13张图的使用

关于如何使用UML图

需求分析阶段

了解软件工作的用户要求系统做什么，可以使用下面的技术

• 用例：用例来表述人们如何与系统交互，并用用例图建立概况
• 概念视面的类图
• 活动图：活动图可以表示组织机构的工作流，表示软件与人的活动如何交互。活动图还可以表明用例的环境以及复杂用例如何工作的细节
• 状态图：如果有一个概念具体有趣的生命期、具有各种状态以及改变状态的事情，状态图可能有用

需求分析请记住，重要的是与用户及客户的交流。我们尽量少的用图示法，不要引进软件实现任何所特有的东西

设计阶段

设计时，我们可以使你的图具有更多的内涵

• 软件视面的类图：软件中的类以及他们如何相互联系
• 常用用例的顺序图：在用例中选择一种重要的情况，然后使用顺序图勾勒出软件发生的事件
• 包图：表示软件大型组织
• 具有复杂生命史的状态图
• 部署图：表示软件的物理布局
