文件系统损坏--硬件层分析

从硬件角度，我们主要看DDR、flash以及主控A5D3在不同环境下的工作电压

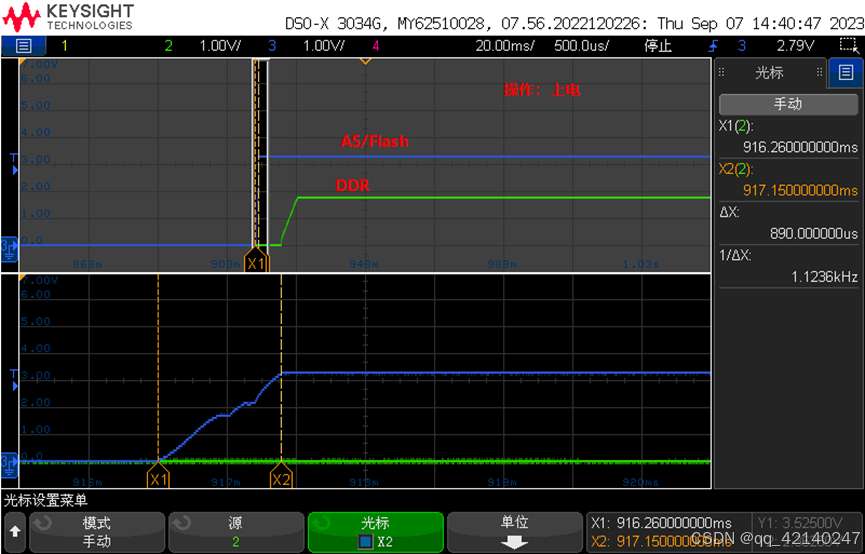

上电过程测试

reboot过程

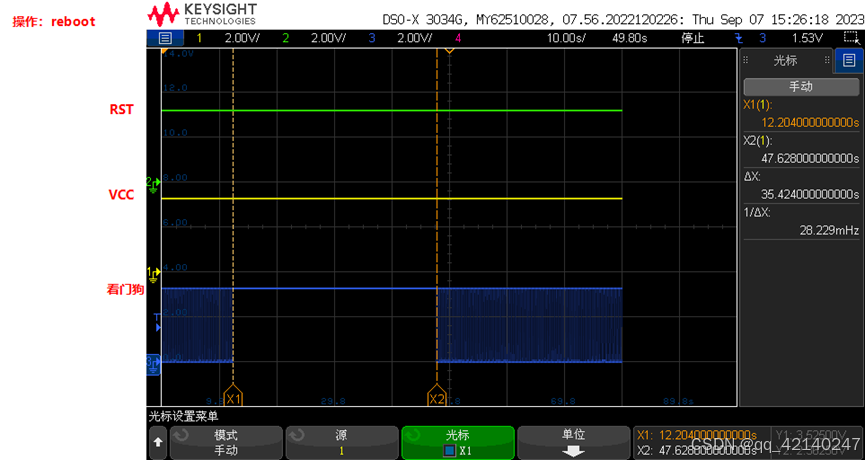

        应用程序喂狗情况下，如系统复位或者升级复位时，停止喂狗到重新喂狗，中间间隔时间为35.4s，非常临近超时时间。

        因只靠应用程序喂狗的情况下，每次复位或升级都会触发看门狗复位，所以在开机启动脚本里面加了“喂狗”，电平逻辑为“拉高再拉低”，但因设置gpio模式为输出时，默认电平为低，所以实际整个逻辑是“拉低；拉高；拉低”，中间存在上升沿，符合喂狗标准

        复位时，从停止喂狗到脚本喂狗，时间为25s左右，在脚本喂狗生效的情况下不会触发看门狗复位机制，脚本喂狗不生效的情况下，90%以上几率会触发看门狗复位机制

断电过程测试

• 断电前

对应X1之前，超级电容电压约4.8V，flash工作电压约3.3V，DDR工作电压约1.7V。满足正常工作电压范围

• 断电后

对应X1~X2过程，超级电容电压缓慢下降到约为4.2V，此时电压还满足A5/Flash/DDR正常工作。

• 稳定后

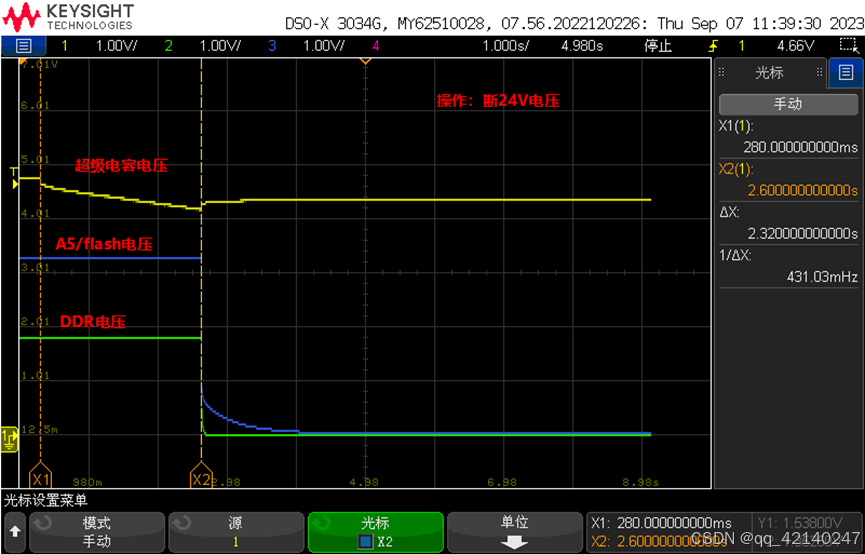

超级电容电压稳定在4.2V，DDR电压直线掉为0，A5/Flash电压直线掉落到1V，以后成坡度下降，直至0V。这里的掉落是应用程序在检测掉电2S后，会主动断开超级电容的供电。X1~X2的时间差2.3S，考虑线程执行掉电检测的间隔，基本匹配。

• 超级电容电压

电压成坡度下降，直至约为2.3V停止。

• A5/Flash电压

电压成坡度下降，直至1.8V，低于正常工作电压后，直线下降到0V。

• DDR电压

电压成坡度下降，直至A5停止工作后，直线下降到0V。

• 看门狗喂狗信号

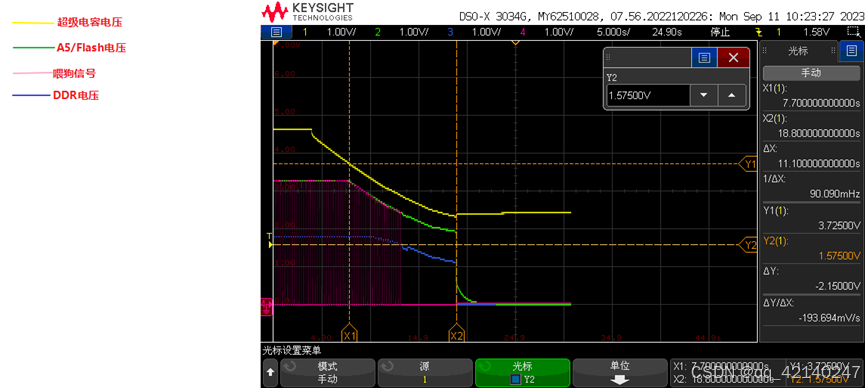

在喂狗信号未输出时，说明应用程序已经停止运行，（A5D3停止工作），此时电压如

• 超级电容的工作电压：2.8V
• DDR的工作电压：1.6V 低于正常工作范围
• NandFlash的工作电压：2.5V 低于正常工作电压范围
• A5的工作电压：2.5V

结论

        超级电容充满电压为5v，在断开24v供电后，由超级电容为设备供电；

        超级电容供电过程中，电压低于3.3v时，flash和A5工作电压低于正常工作电压，超级电容电压低于3.7v时，DDR工作电压低于正常工作电压，在这个过程中仍然可能会操作Flash，可能会出现数据存储错乱。

        所以，在断开24V电源时，需要检测超级电容电量，在决定是否需要超级电容供电，在供电过程停止对flash操作，然后再断开超级电容。如果电量不足，则直接断开超级电容供电，防止DDR/Flash在不正常工作电压下工作。
