写在前边

这个问题其实回答起来都能想到在应用层层面来对UDP进行一定程度的设计与约束，从而达到可靠传输的效果。但在回答这个问题之前得弄清楚，为什么不用TCP这个现成的玩意儿而要用UDP，TCP的痛点在哪？

TCP痛点

1.TCP的完备性：内容太多了，太复杂了，不是那么容易升级和更新换代的

2.TCP的连接建立较慢，也就是三次握手，有点浪费时间。

3.队头阻塞问题，其实这可能是最主要的原因，也是http3为什么舍弃tcp改用udp的原因。大家都知道http2中利用stream技术，已经可以多个http连接独立了，但依旧存在队头阻塞问题，就是因为TCP的滑动窗口机制，不论你在应用层设计的多好，到了传输层，还是得按照滑动窗口来发数据，滑动窗口在前边的数据包未收到ack确认时是不会向后滑动的，这是一个很大的痛点。

4.连接转移问题，设想一下你现在在用wifi，下载一个东西，然后你突然切换到另外一个wifi，或者用数据流量了。那你的连接还是之前那个吗，当然不是！tcp判断你是不是同一个链接是通过五元组的形式（源IP、源端口、目的IP、目的端口、协议）。当你切换网的时候，你的机子IP就变了，至于导致什么后果，DDDD！

解决方案

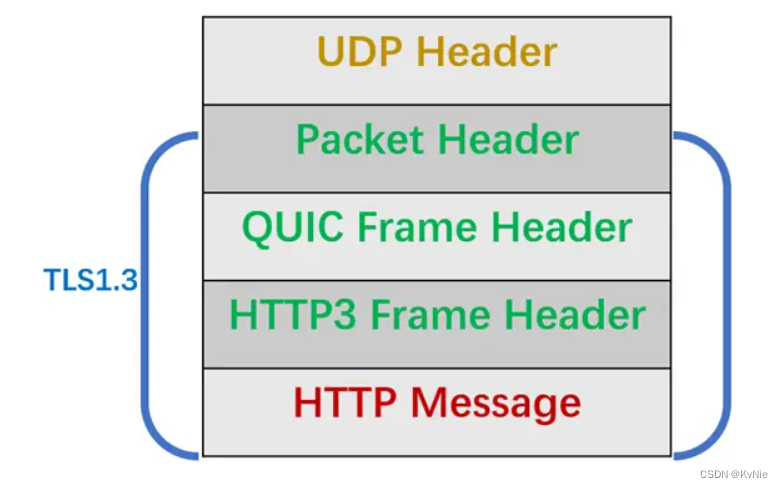

接下来从两个方面来聊一下今天的主角，QUIC协议(Quick UDP Internet Connection)：可靠传输的实现；解决TCP痛点。先说说QUIC协议的数据包格式，这是后边一切的基础：

从UDP数据头到HTTP数据，共有三个包头。

如何实现可靠传输的

先问一下，TCP怎么实现可靠传输的呢？

1.三次握手

2.序列号

3.滑动窗口

4.流量控制

5.拥塞控制

6.校验和

7.重传机制

OK。就参照这个，一个一个来说

三次握手

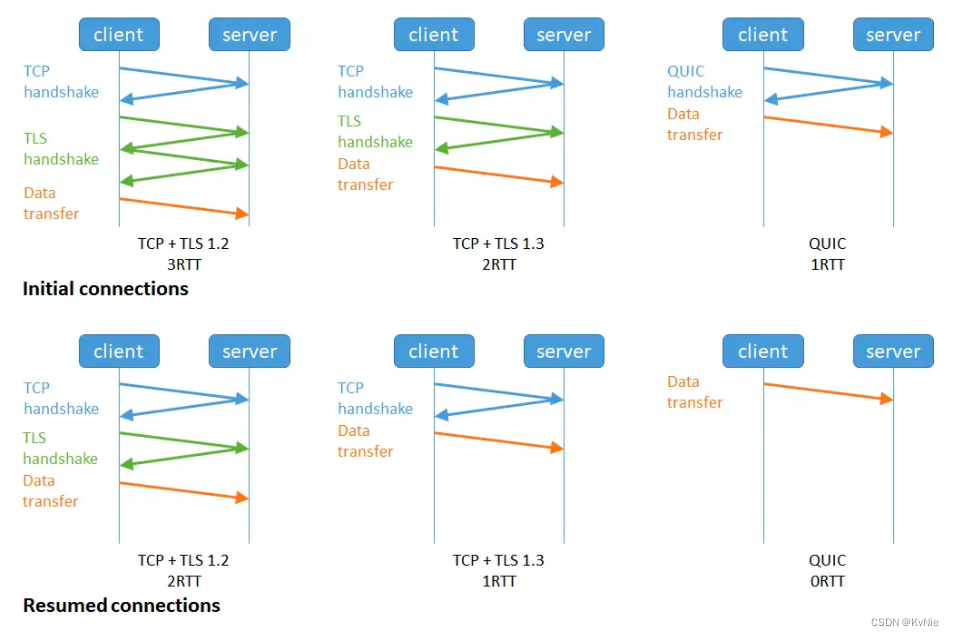

http2已经支持https了，所以其握手过程包括TCP握手(1RTT)和TLS握手(2RTT)，加起来也就是3RTT，就算 Session 会话服用，也需要至少 2 个 RTT。

HTTP/3 在传输数据前虽然需要 QUIC 协议握手，这个握手过程只需要 1 RTT，握手的目的是为确认双方的连接 ID，连接迁移就是基于连接 ID 实现的。

但是 HTTP/3 的 QUIC 协议并不是与 TLS 分层，而是QUIC 内部包含了 TLS，它在自己的帧会携带 TLS 里的“记录”，再加上 QUIC 使用的是 TLS1.3，因此仅需 1 个 RTT 就可以「同时」完成建立连接与密钥协商，甚至在第二次连接的时候，应用数据包可以和 QUIC 握手信息（连接信息 + TLS 信息）一起发送，达到 0-RTT 的效果。

序列号

上文不是说过QUIC协议的包结构了嘛，共存在三个包头，序列号就在Packet Header中。

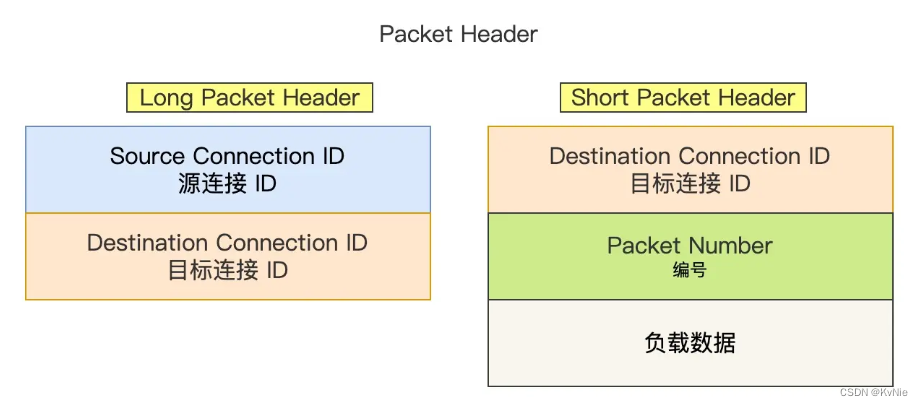

这是部分包头结构。Long Packet Header是首次连接的包头，Short Packet Header是后边传输时候的包头。QUIC 也是需要三次握手来建立连接的（上边说过），主要目的是为了协商连接 ID。协商出连接 ID 后，后续传输时，双方只需要固定住连接 ID，从而实现连接迁移功能。所以，你可以看到日常传输数据的 Short Packet Header 不需要在传输 Source Connection ID 字段了，只需要传输 Destination Connection ID。

这一小节要讨论的序列号就是这个Packet Number了，这个字段是严格递增的，也就是说你有一个编号为N的数据包丢失了，你超时重传的时候，序列号可就不是N了，而是N+M，为什么要这么设计，就是为了解决队头阻塞问题。TCP的队头阻塞不就是因为前边的包没确认导致滑动窗口不能滑动吗，在QUIC协议中就不存在这个问题。同时还存在RTT的计算问题，TCP中第一个序号为N的包和第二个序号为N的包都发出去了，收到了一个ACK，那么这个RTO到底怎么算，存在二义性。这个问题QUIC里边也不存在。那么问题来了，你的序列号不按照顺序来，怎么保证接收到数据之后能够按照顺序进行组合，从而传给应用层？

那就来看看下一个头QUIC Frame Header：

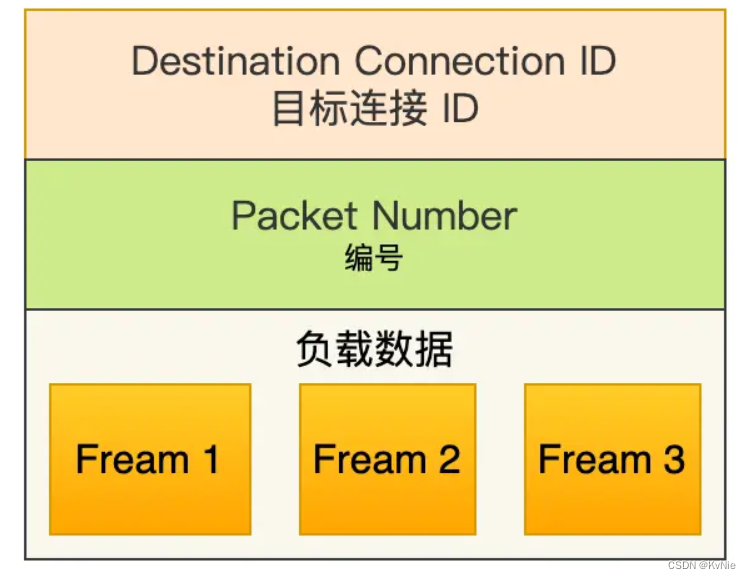

每一个Packet Header后边可能都跟着很多frame。结构如下所示

每一个 Frame 都有明确的类型，针对类型的不同，功能也不同，自然格式也不同。

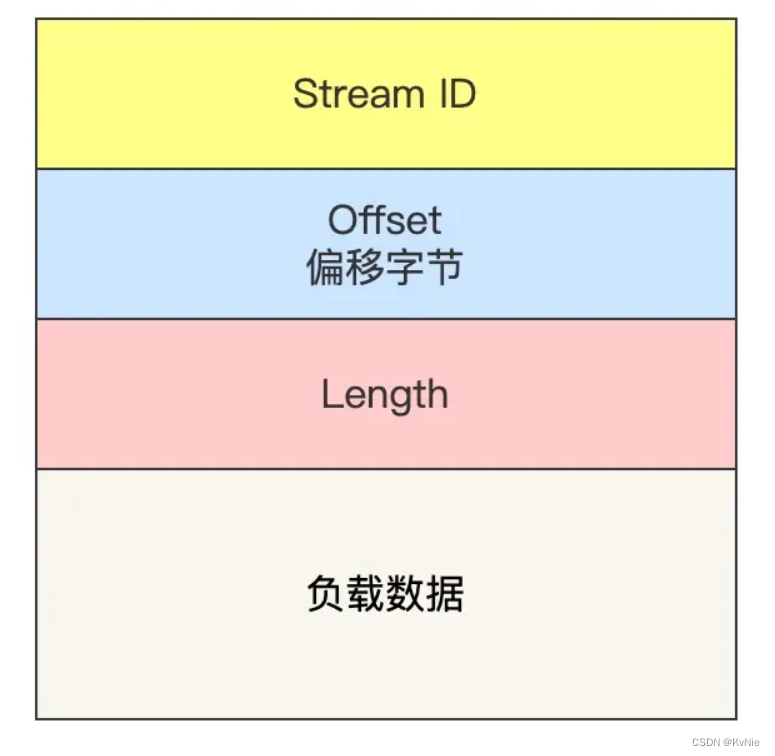

我这里只举例 Stream 类型的 Frame 格式，Stream 可以认为就是一条 HTTP 请求，它长这样：

Stream ID 作用：多个并发传输的 HTTP 消息，通过不同的 Stream ID 加以区别，类似于 HTTP2 的 Stream ID；
Offset 作用：类似于 TCP 协议中的 Seq 序号，保证数据的顺序性和可靠性；
Length 作用：指明了 Frame 数据的长度。

到此，乱序确认下数据的有序拼接问题就解决了。即通过Stream ID和Offset两个字段来有序组装。

滑动窗口

QUIC协议也是存在滑动窗口的，但是和TCP不一样。

QUIC 借鉴 HTTP/2 里的 Stream 的概念，在一条 QUIC 连接上可以并发发送多个 HTTP 请求 (Stream)。

但是 QUIC 给每一个 Stream 都分配了一个独立的滑动窗口，这样使得一个连接上的多个 Stream 之间没有依赖关系，都是相互独立的，各自控制的滑动窗口。

假如 Stream2 丢了一个 UDP 包，也只会影响 Stream2 的处理，不会影响其他 Stream，与 HTTP/2 不同，HTTP/2 只要某个流中的数据包丢失了，其他流也会因此受影响。

流量控制

QUIC 实现了两种级别的流量控制，分别为 Stream 和 Connection 两种级别：

Stream 级别的流量控制：Stream 可以认为就是一条 HTTP 请求，每个 Stream 都有独立的滑动窗口，所以每个 Stream 都可以做流量控制，防止单个 Stream 消耗连接（Connection）的全部接收缓冲。
Connection 流量控制：限制连接中所有 Stream 相加起来的总字节数，防止发送方超过连接的缓冲容量。

Stream级别的流量控制

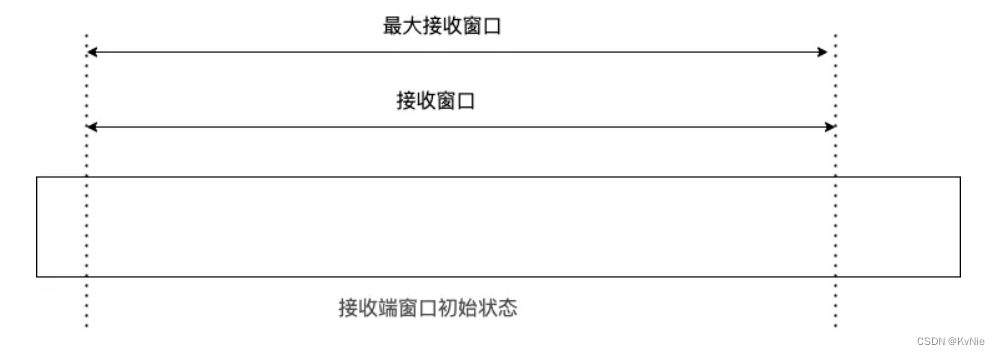

最开始，接收方的接收窗口初始状态如下

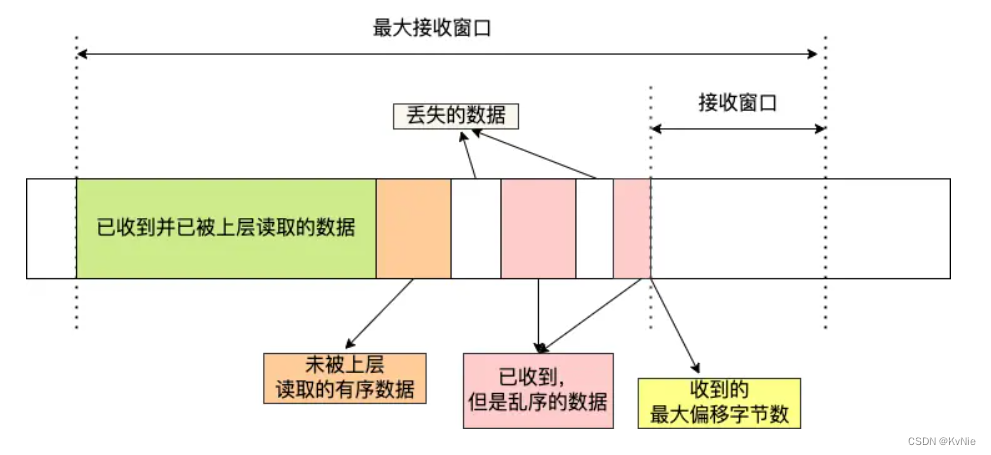

接着，接收方收到了发送方发送过来的数据，有的数据被上层读取了，有的数据丢包了，此时的接收窗口状况如下：

可以看到，接收窗口的左边界取决于接收到的最大偏移字节数，此时的接收窗口 = 最大窗口数 - 接收到的最大偏移数。

这里就可以看出 QUIC 的流量控制和 TCP 有点区别了：

TCP 的接收窗口只有在前面所有的 Segment 都接收的情况下才会移动左边界，当在前面还有字节未接收但收到后面字节的情况下，窗口也不会移动。
QUIC 的接收窗口的左边界滑动条件取决于接收到的最大偏移字节数。

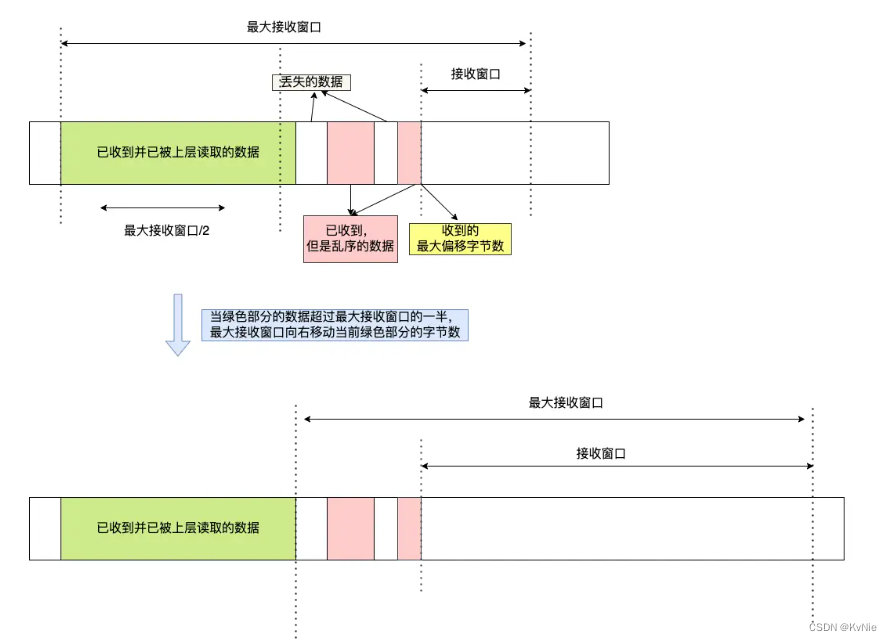

那接收窗口右边界触发的滑动条件是什么呢？看下图：

当图中的绿色部分数据超过最大接收窗口的一半后，最大接收窗口向右移动，接收窗口的右边界也向右扩展，同时给对端发送「窗口更新帧」，当发送方收到接收方的窗口更新帧后，发送窗口的右边界也会往右扩展，以此达到窗口滑动的效果。

绿色部分的数据是已收到的顺序的数据，如果中途丢失了数据包，导致绿色部分的数据没有超过最大接收窗口的一半，那接收窗口就无法滑动了，这个只影响同一个 Stream，其他 Stream 是不会影响的，因为每个 Stream 都有各自的滑动窗口。

说完接受方，聊聊发送方：

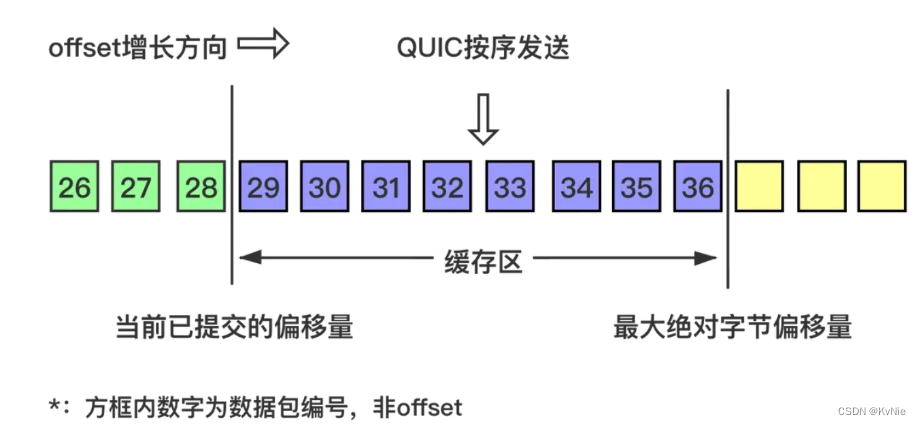

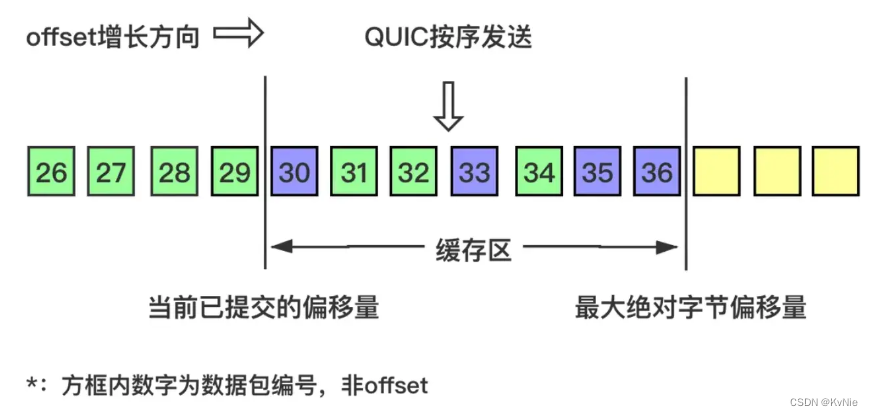

如图所示，当前发送方的缓冲区大小为8，发送方 QUIC 按序（offset顺序）发送 29-36 的数据包：

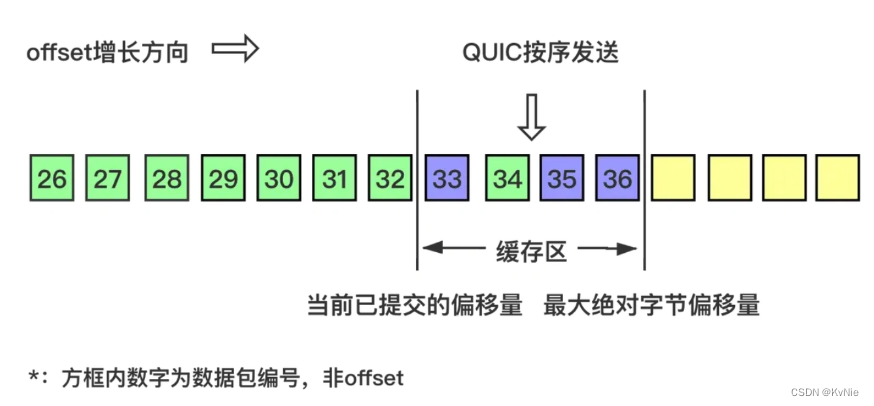

31、32、34数据包先到达，基于 offset 被优先乱序确认，但 30 数据包没有确认，所以当前已提交的字节偏移量不变，发送方的缓存区不变。

30 到达并确认，发送方的缓存区收缩到阈值，接收方发送 MAX_STREAM_DATA Frame（协商缓存大小的特定帧）给发送方，请求增长最大绝对字节偏移量。

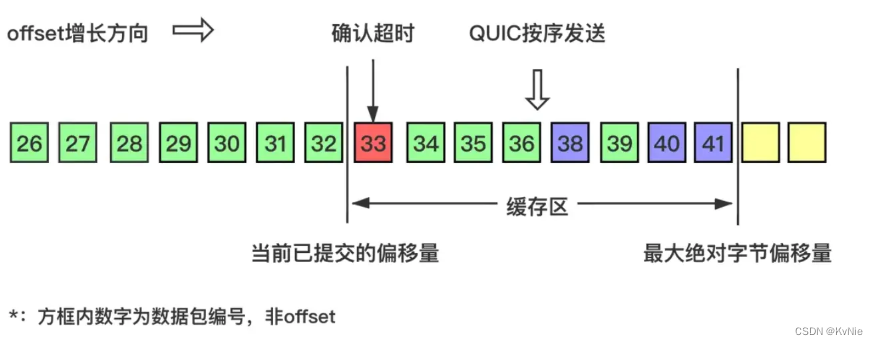

协商完毕后最大绝对字节偏移量右移，发送方的缓存区变大，同时发送方发现数据包33超时

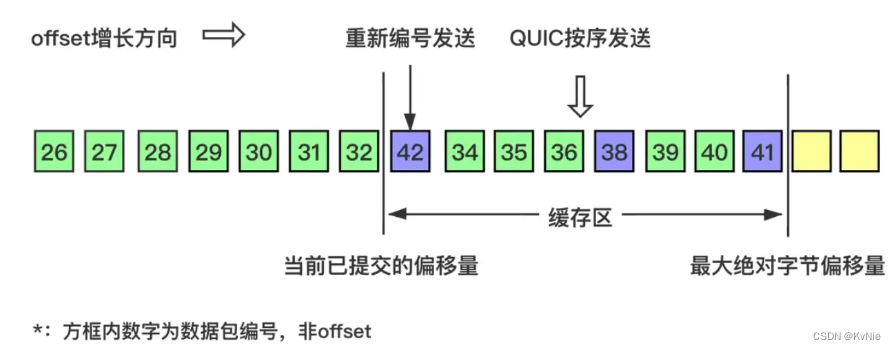

发送方将超时数据包重新编号为 42 继续发送

综上，QUIC可实现乱序确认。

Connection级别的流量控制

而对于 Connection 级别的流量窗口，其接收窗口大小就是各个 Stream 接收窗口大小之和。

拥塞控制

QUIC 协议当前默认使用了 TCP 的 Cubic 拥塞控制算法（我们熟知的慢开始、拥塞避免、快重传、快恢复策略），同时也支持 CubicBytes、Reno、RenoBytes、BBR、PCC 等拥塞控制算法，相当于将 TCP 的拥塞控制算法照搬过来了。

QUIC 是如何改进 TCP 的拥塞控制算法的呢？

QUIC 是处于应用层的，应用程序层面就能实现不同的拥塞控制算法，不需要操作系统，不需要内核支持。这是一个飞跃，因为传统的 TCP 拥塞控制，必须要端到端的网络协议栈支持，才能实现控制效果。而内核和操作系统的部署成本非常高，升级周期很长，所以 TCP 拥塞控制算法迭代速度是很慢的。而 QUIC 可以随浏览器更新，QUIC 的拥塞控制算法就可以有较快的迭代速度。

TCP 更改拥塞控制算法是对系统中所有应用都生效，无法根据不同应用设定不同的拥塞控制策略。但是因为 QUIC 处于应用层，所以就可以针对不同的应用设置不同的拥塞控制算法，这样灵活性就很高了。
