Geoserver发布大范围、清晰的ArcGIS配图：ArcGIS pro切图+Geowebcache插件

原创已于 2025-04-16 09:25:23 修改

· 2.5k 阅读

23 ·

版权

文章标签：

#geoserver #geowebcache #arcgis pro #arcgis

于 2025-03-18 10:31:12 首次发布

arcgis 同时被 2 个专栏收录

4 篇文章

订阅专栏

geoserver

3 篇文章

订阅专栏

项目场景：

项目中，GIS技术路线是mapbox（二维）+cesium（三维）+geoserver（未采购ArcGIS Server）。但是已有的矢量底图使用的是arcgis配图，其范围比较大，且样式复杂，包括渐变水系线、行政区划、注记、且不同层级下配置了相应的图层要素。

问题描述：

起初，我使用ArcGIS进行切片处理，并使用Geoserver+Geowebcache发布服务。但是这种情况下，地图服务中注记会出现走样、模糊等问题，效果比较差。基于此，探索了一下ArcGIS pro，发现，相比在ArcGIS中切图，pro中可以设置更多参数，可以满足切图需求。

解决方案：

一、ArcGIS配图切片处理

前面提到，ArcGIS直接切图会导致注记走样、模糊等问题，需要使用ArcGIS pro进行切片处理。首先，下载ArcGIS pro。接着，介绍使用ArcGIS pro对ArcGIS配图进行切片的步骤：

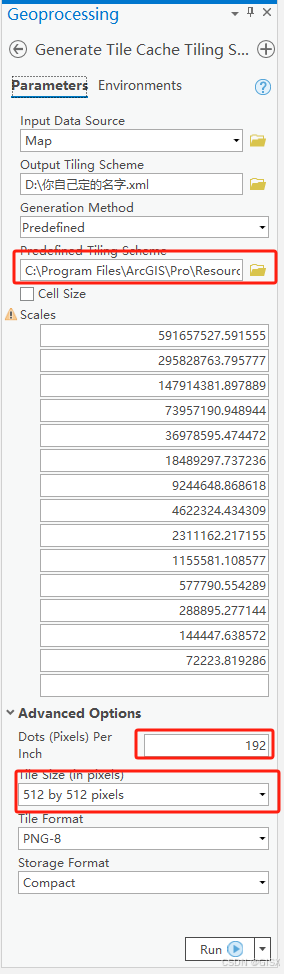

1.Generate Tile Cache Tiling Scheme工具创建切片方案。工具导航：“数据管理工具箱——Tile Cache——Generate Tile Cache Tiling Scheme工具”。具体参数选择如下图。

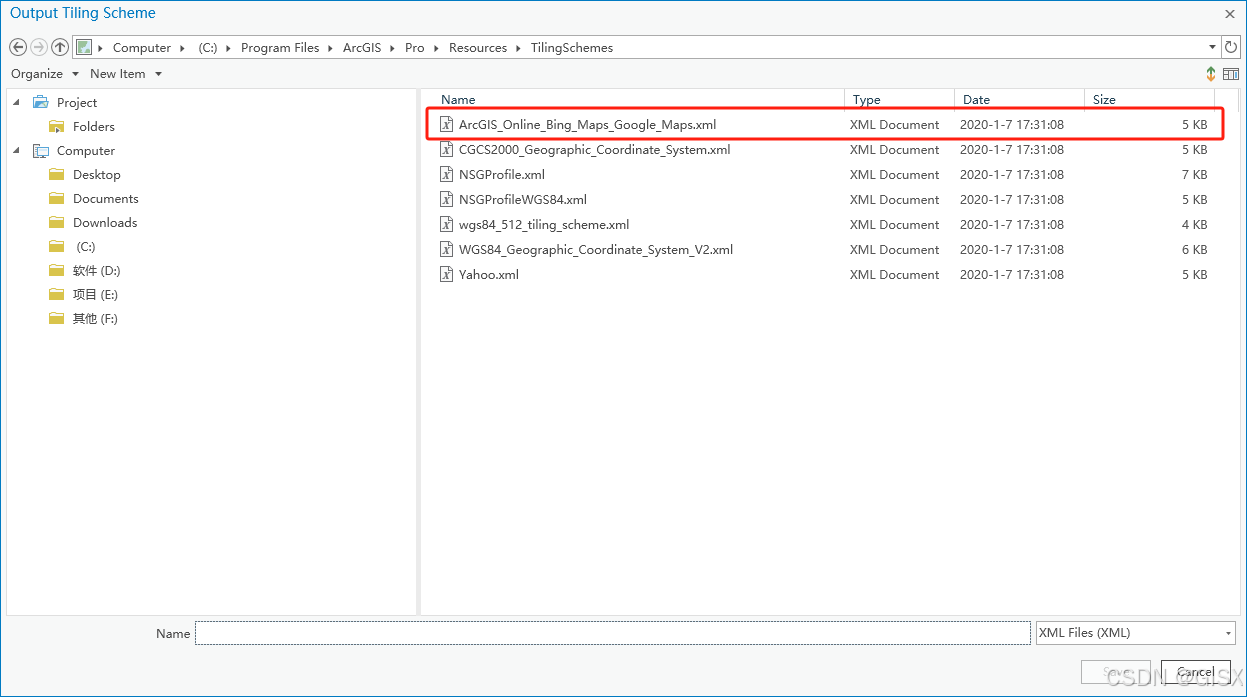

为了切片之后的切片包可以适配性更好，我们使用一个预定义的切片方案（上图中predefined Tiling Scheme参数，被第一个红框挡住了），预定义切片方案栏我的路径是C:\Program Files\ArcGIS\Pro\Resources\TilingSchemes，大家找到自己对应的路径选择即可。

对于切图之后注记比较模糊的问题，经测试，DPI设置成192，Tile Size设置成512×512，在我的项目实践中能达到最佳的效果，大家可以根据自己的实际情况进行调整。

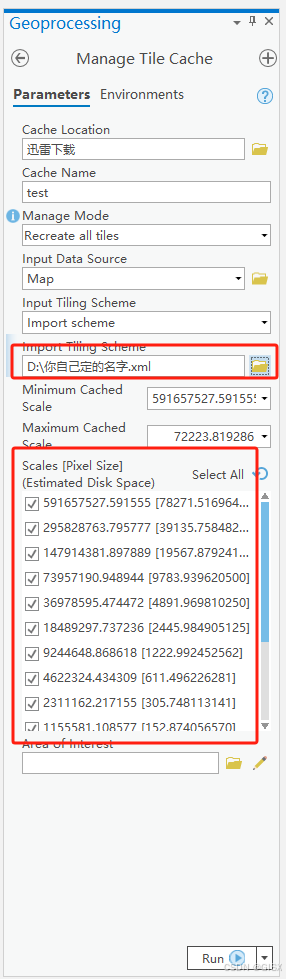

2.Manage Tile Cache工具生成切片缓存包。工具导航：“数据管理工具箱——Tile Cache——Manage Tile Cache工具”。输入的切片方案就是上述第一步创建的切片方案。

如果范围、层级设置较大，可以设置并行处理。我们可以先查看自己电脑的总核数，设置相应的最大并行处理数量，以提高切图效率。我设置为12。

切片包的文件结构：

二、geowebcache配置

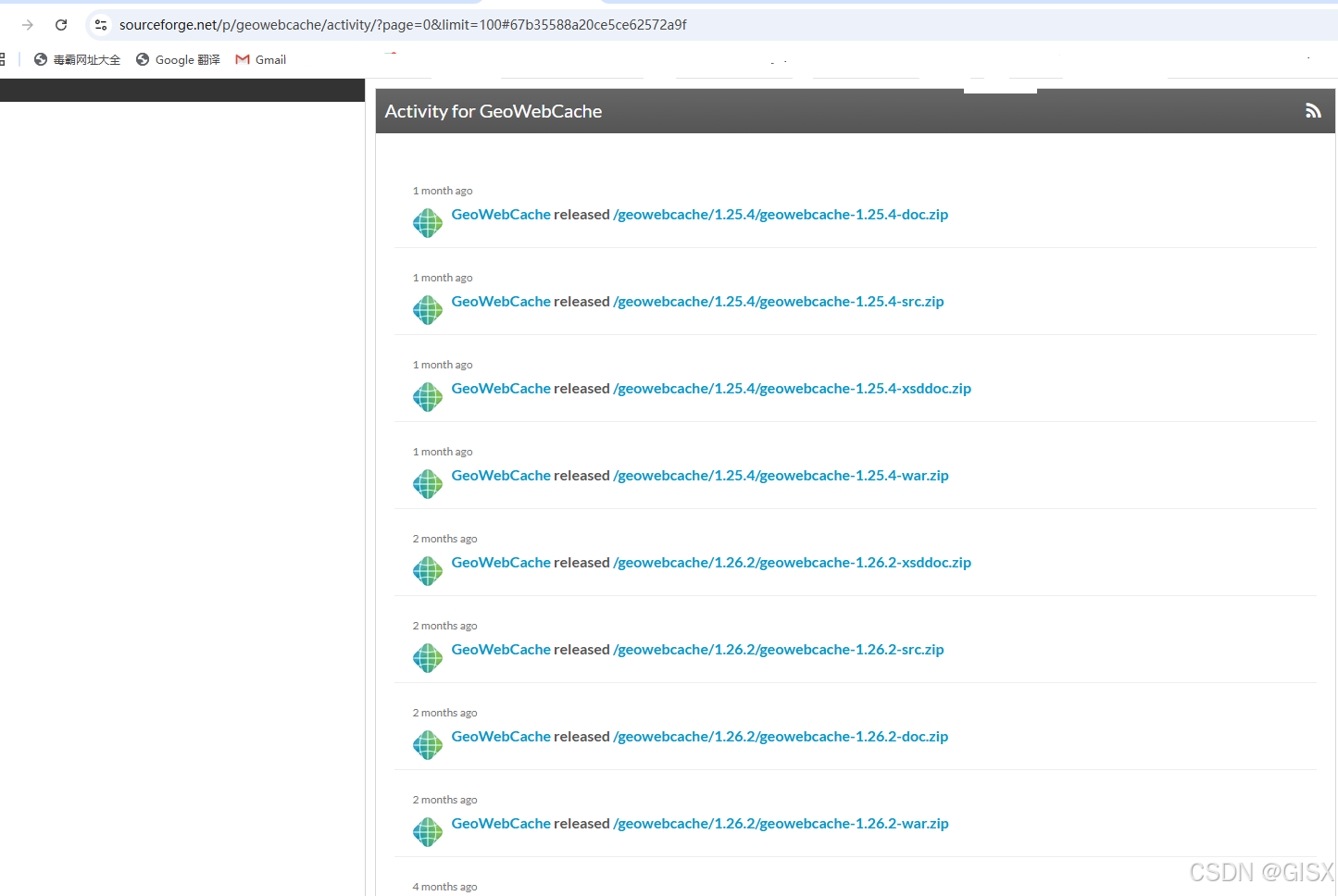

首先，下载geowebcache，版本与geoserver对应即可，比如geoserver版本为2.26.1，geowebcache对应版本为1.26.1，以下按这个版本介绍。

接着，我们介绍具体geowebcache配置方法：

1.复制粘贴gwc-arcgiscache-1.26.1.jar包。解压geowebcache-1.26.1-war.zip后，将文件夹中的geowebcache.war后缀改为.zip，解压；在解压后的路径geowebcache\WEB-INF\lib中，找到gwc-arcgiscache-1.26.1jar，将其复制到D:\SH_GISServer\geoserver-2.26.1-bin\webapps\geoserver\WEB-INF\lib（这是我的项目路径，大家相应找到自己的geoserver安装路径即可，需要注意的是我这里用的是bin的安装包）。

2.解压配置gs-gwc-2.26.1.jar包。首先，在geoserver安装路径：D:\SH_GISServer\geoserver-2.26.1-bin\webapps\geoserver\WEB-INF\lib找到gs-gwc-2.26.1.jar，将其复制粘贴到其他路径下；接着，在“其他路径”下将gs-gwc-2.26.1.jar的后缀改为.zip，解压；然后，将上述解压后的路径geowebcache\WEB-INF下，找到geowebcache-arcgiscache-context.xml，将其拷贝到gs-gwc-2.26.1文件夹中。

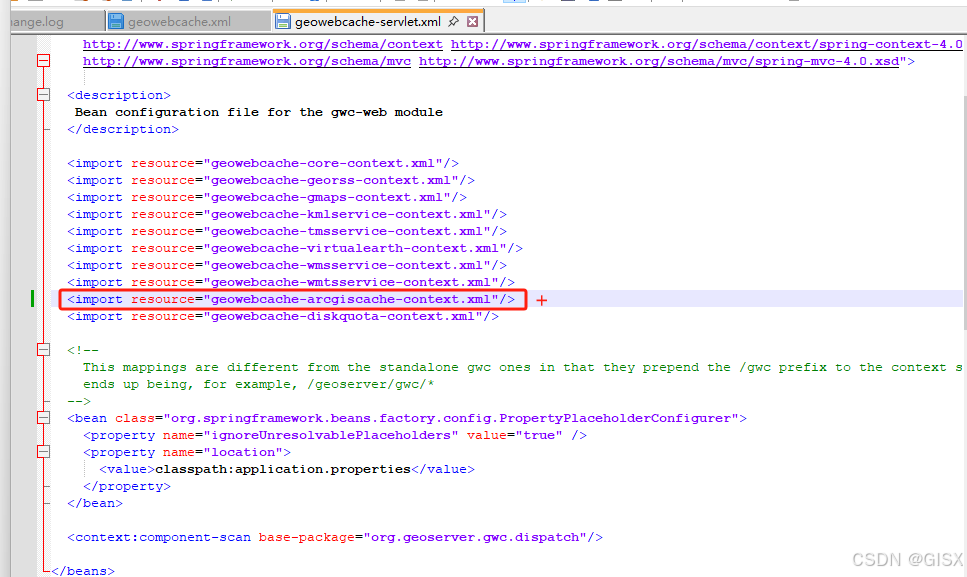

3.修改gs-gwc-2.26.1中配置文件的配置项。首先，增加geowebcache-servlet.xml配置文件中的配置项；

<import resource="geowebcache-arcgiscache-context.xml"/>

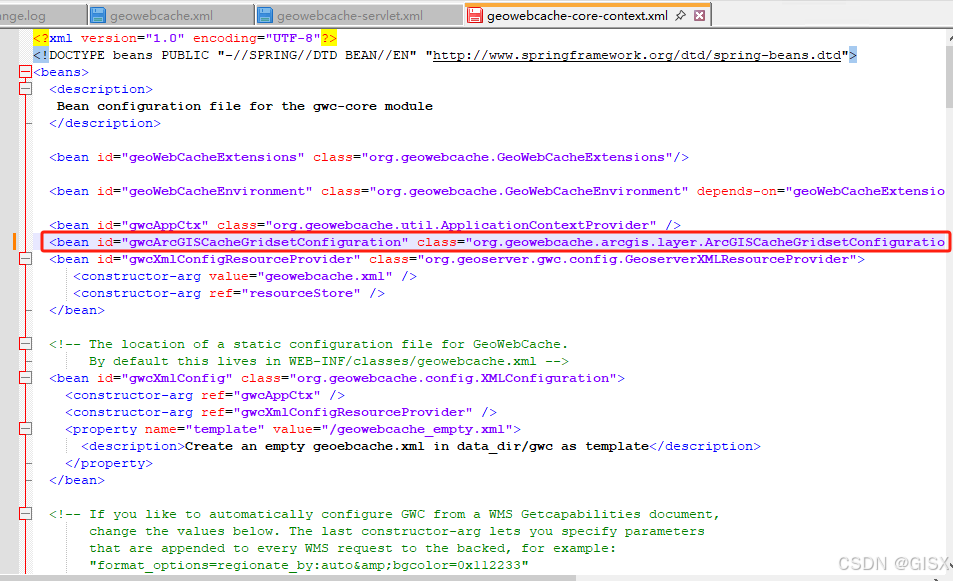

接着，增加geowebcache-core-context.xml中的配置项。

<bean id="gwcArcGISCacheGridsetConfiguration" class="org.geowebcache.arcgis.layer.ArcGISCacheGridsetConfiguration" />

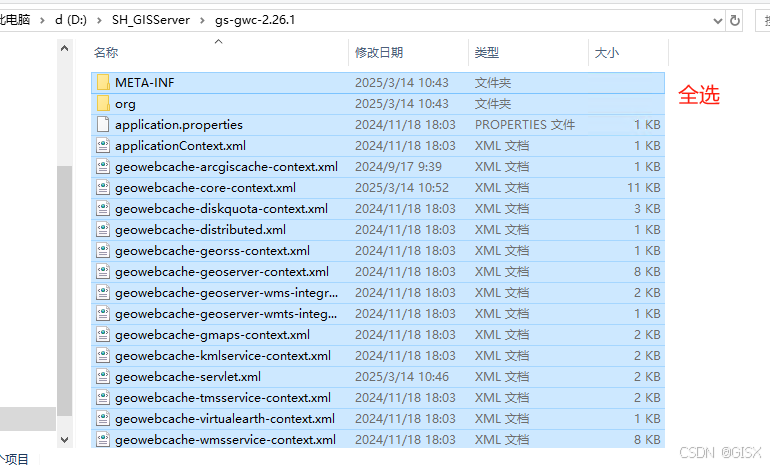

4.打包gs-gwc-2.26.1中的文件。全选gs-gwc-2.26.1中的文件，压缩为gs-gwc-2.26.1.zip，并将后缀改为.jar。

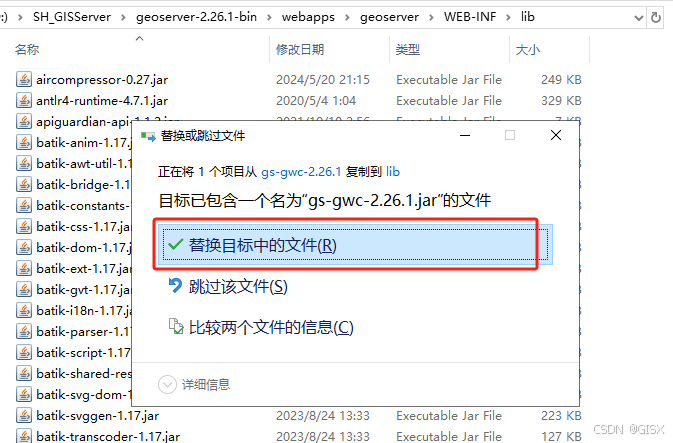

5.替换geoserver中的gs-gwc-2.26.1.jar包。将4中打包好的gs-gwc-2.26.1.jar拷贝到D:\SH_GISServer\geoserver-2.26.1-bin\webapps\geoserver\WEB-INF\lib替换。

三、geoserver发布ArcGIS切片服务

经过上面的准备工作，我们就可以发布ArcGIS切片服务了。

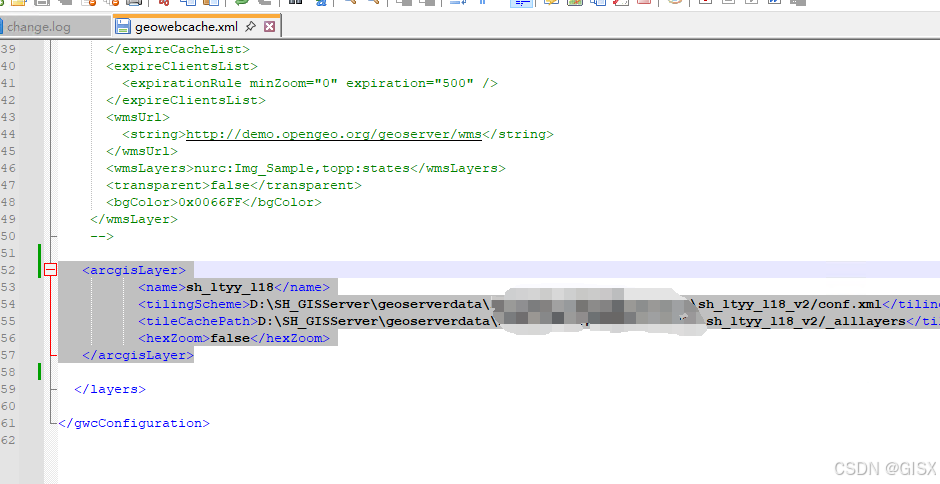

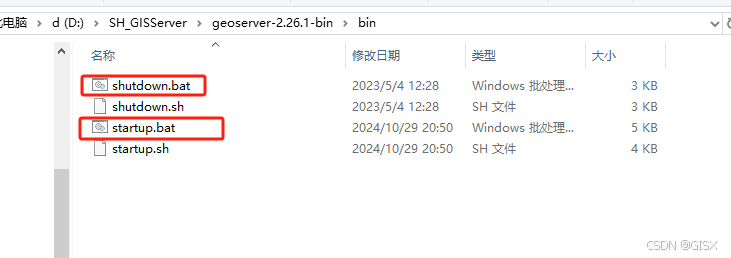

1.新增geowebcache.xml配置项。在geoserver安装路径D:\SH_GISServer\geoserver-2.26.1-bin\data_dir\gwc中找到geowebcache.xml，编辑。新增以下配置，其中tilingScheme以及tileCachePath是我们切片处理后的切片包中文件对应的路径，name为自定义，不重复即可。

 <arcgisLayer>
          <name>sh_ltyy_l18</name>
          <tilingScheme>D:\SH_GISServer\geoserverdata\xxxxx\sh_ltyy_l18_v2/conf.xml</tilingScheme>
          <tileCachePath>D:\SH_GISServer\geoserverdata\xxxxx\sh_ltyy_l18_v2/_alllayers</tileCachePath>
          <hexZoom>false</hexZoom>
 </arcgisLayer>
