树的概念
树（tree）是n（n≥0）个节点的有限集。
当n=0时，称为空树。在任意一个非空树中，有且仅有一个特定的称为根的节点。
当n>1时，其余节点可分为m（m>0）个互不相交的有限集，每一个集合本身又是一个树，并称为根的子树。

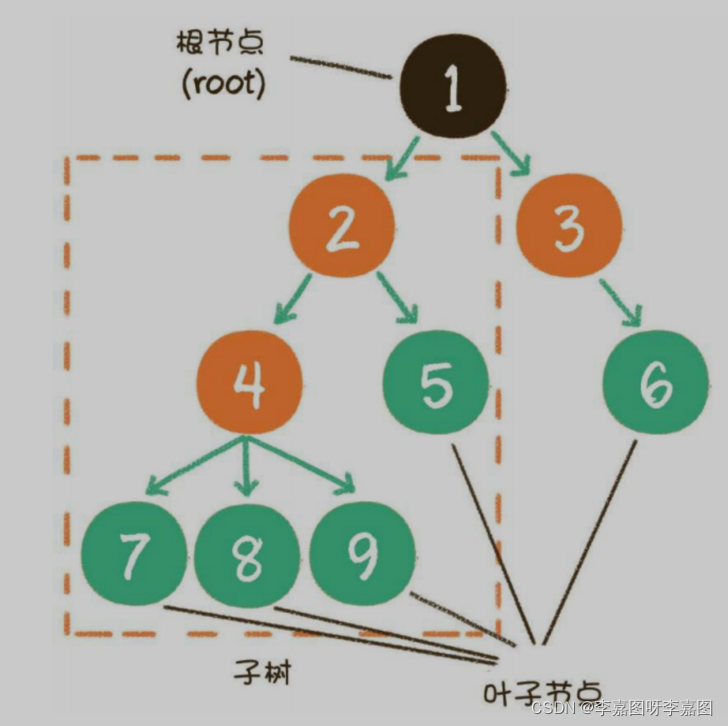

一个标准的树结构：
节点1是根节点（root），没有父节点，
节点5、6、7、8是树的末端，没有“孩子”，被称为叶子节点（leaf），
节点2、3、4、是树的中端，有父节点，有孩子，被称为中间节点或枝节点，
图中的虚线部分，是根节点1的其中一个子树，

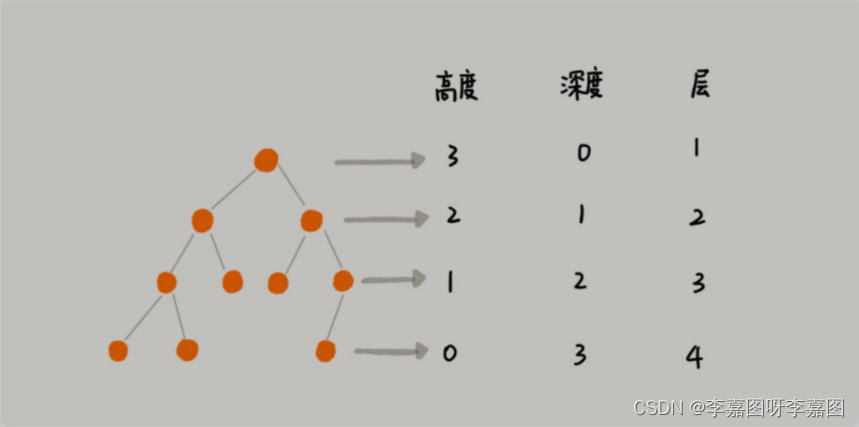

树的最大层级数，被称为树的高度或深度，上图这个树的高度是4。

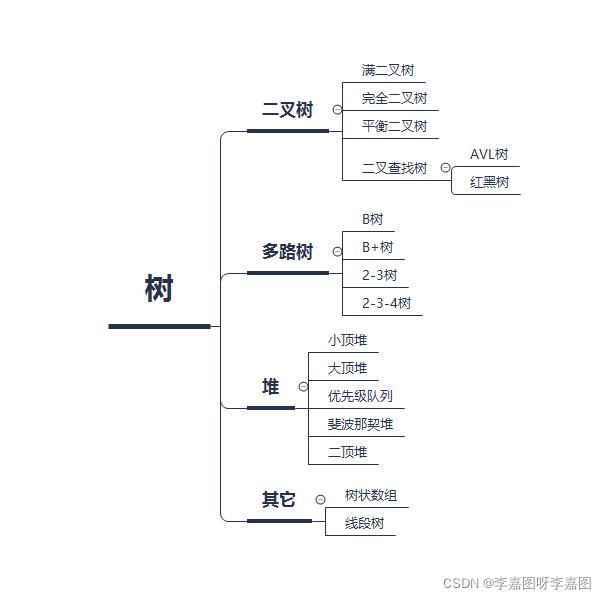

树的分类如下：
数据结构和算法的可视化网站：https://www.cs.usfca.edu/~galles/visualization/Algorithms.html
二叉树
二叉树是树的一种特殊形式，每个节点最多有两个孩子节点。 可能只有一个或者没有孩子节点。

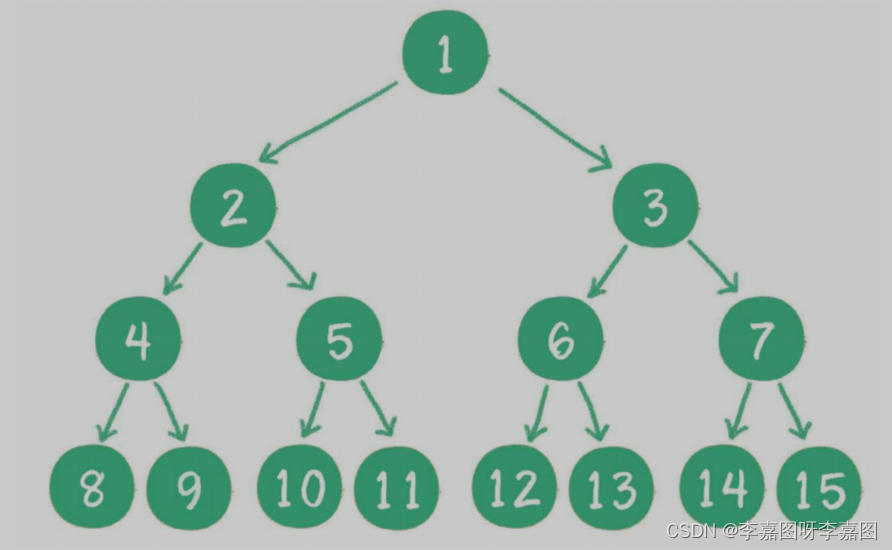

满二叉树
二叉树的所有非叶子节点都存在左右孩子，且所有叶子节点都在同一层级上，那么这个树就是满二叉树
完全二叉树

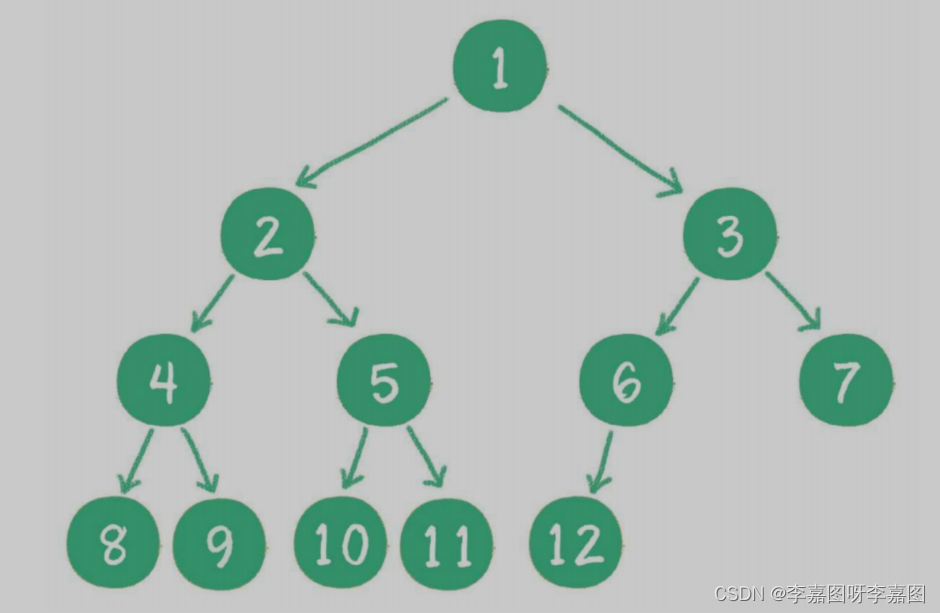

对一个有n个节点的二叉树，按层级顺序编号，则所有节点的编号为从1到n。如果这个树所有节点和同样深度的满二叉树的编号为从1到n的节点位置相同，则这个二叉树为完全二叉树
满二叉树要求所有分支都是满的；完全二叉树只需保证最后一个节点之前的节点都齐全即可。
二叉树的存储
二叉树属于逻辑结构，可以使用链表和数组进行存储。

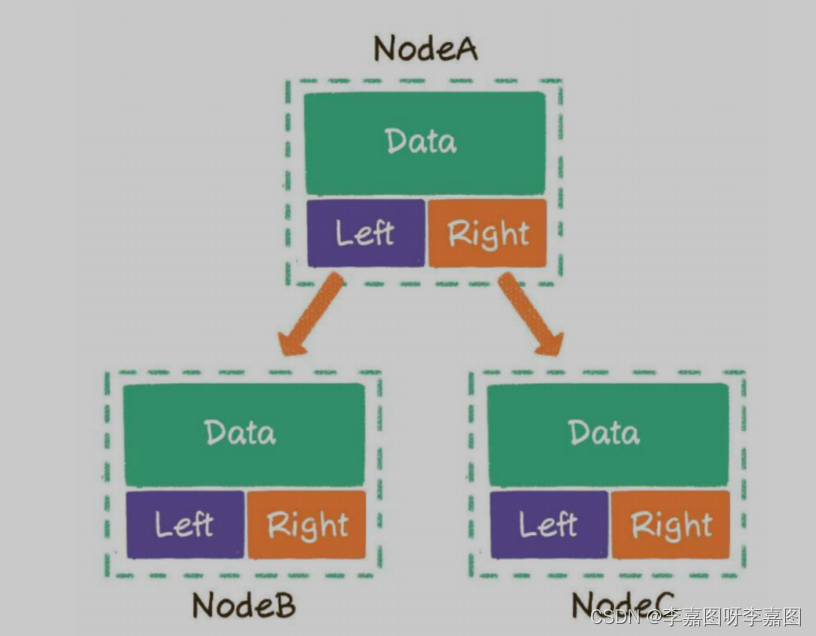

- 链式存储
二叉树的每一个节点包含3部分，存储数据的data变量，left指针与right指针

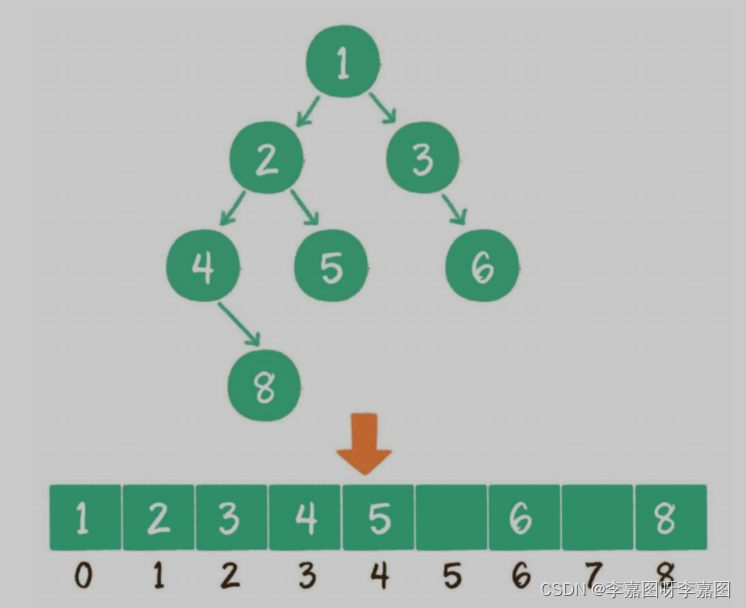

- 数组存储
使用数组存储时，会按照层级顺序把二叉树的节点放到数组中对应的位置上。如果某一个节点的左孩子或右孩子空缺，则数组的相应位置也空出来。
寻址方式：
一个父节点的下标是n，那么它的左孩子节点下标就是2×n+1、右孩子节点下标就是2*(n+1)
对于一个稀疏的二叉树来说，用数组表示法非常浪费空间，所以二叉树一般用链表存储实现。（二叉堆除外）
二叉查找树
二叉查找树（二叉排序树）在二叉树的基础上增加了以下几个条件：
如果左子树不为空，左子树上所有节点的值均小于根节点的值
如果右子树不为空，右子树上所有节点的值均大于根节点的值
左、右子树均为二叉查找树
查找

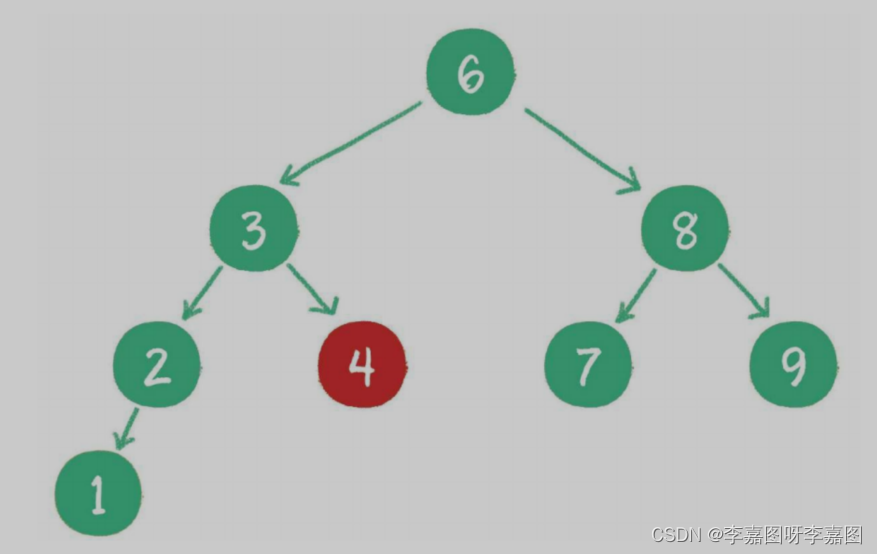

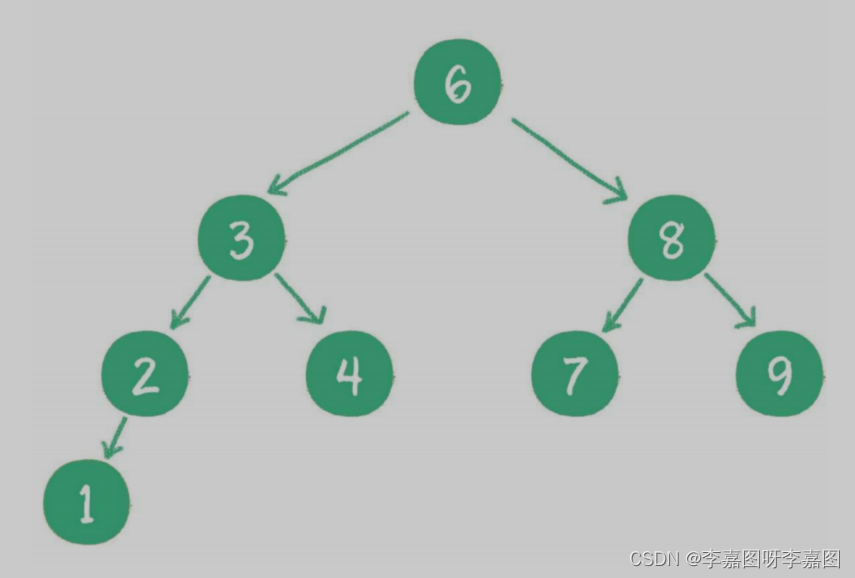

例如查找值为4的节点，步骤如下：
- 访问根节点6，发现4<6。
- 访问节点6的左孩子节点3，发现4>3
- 访问节点3的右孩子节点4，发现4=4，这正是要查找的节点
对于一个节点分布相对均衡的二叉查找树来说，如果节点总数是n，那么搜索节点的时间复杂度就 是O(logn)，和树的深度是一样的。这种方式正是二分查找思想。
插入

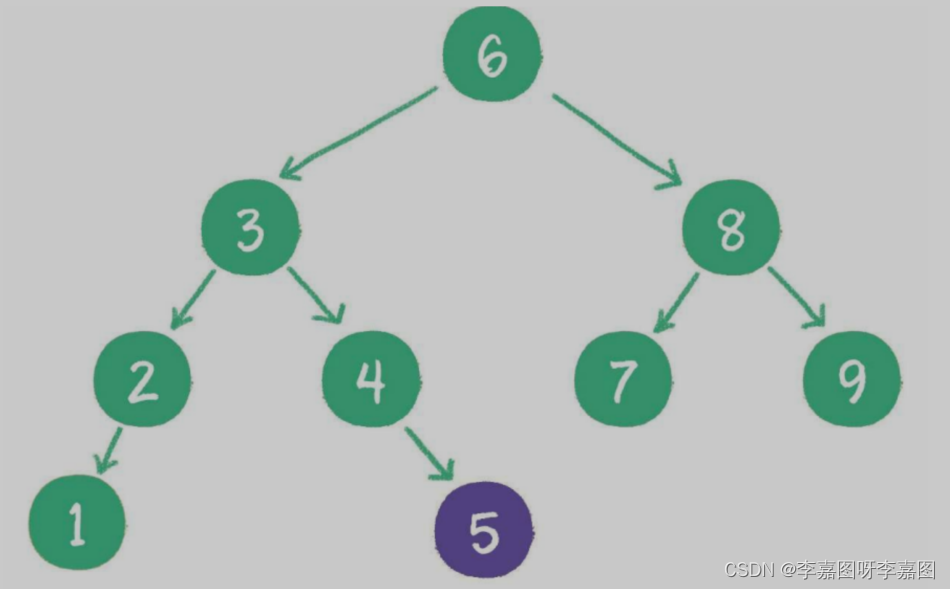

例如插入新元素5，步骤如下：
- 访问根节点6，发现5<6
- 访问节点6的左孩子节点3，发现5>3
- 访问节点3的右孩子节点4，发现5>4
- 5最终会插入到节点4的右孩子位置
遍历
二叉树，是典型的非线性数据结构，遍历时需要把非线性关联的节点转化成一个线性的序列，以不同的方式来遍历，遍历出的序列顺序也不同。
- 深度优先遍历
输出顺序:
前序遍历：根节点、左子树、右子树
中序遍历：左子树、根节点、右子树
后序遍历：左子树、右子树、根节点
class TreeNode{
int data;
TreeNode leftChild;
TreeNode rightChild;
public TreeNode(int data) {
this.data = data;
}
}
public class BinaryTree {
TreeNode root;
public void insertNode(int data){
root = insert(root, data);
}
private TreeNode insert(TreeNode node, int data){
if (node == null){
return new TreeNode(data);
}
if (data < node.data){
node.leftChild = insert(node.leftChild, data);
} else if (data > node.data){
node.rightChild = insert(node.rightChild,data);
} else {
node.data = data;
}
return node;
}
/** 前序遍历 */
public void preOrderTraveral(TreeNode node){
if (node == null){
return;
}
System.out.println(node.data);
preOrderTraveral(node.leftChild);
preOrderTraveral(node.rightChild);
}
/** 中序遍历 */
public void inOrderTraveral(TreeNode node){
if (node == null){
return;
}
inOrderTraveral(node.leftChild);
System.out.println(node.data);
inOrderTraveral(node.rightChild);
}
/** 后续遍历 */
public void postOrderTraveral(TreeNode node){
if (node == null){
return;
}
postOrderTraveral(node.leftChild);
postOrderTraveral(node.rightChild);
System.out.println(node.data);
}
}- 广度优先遍历

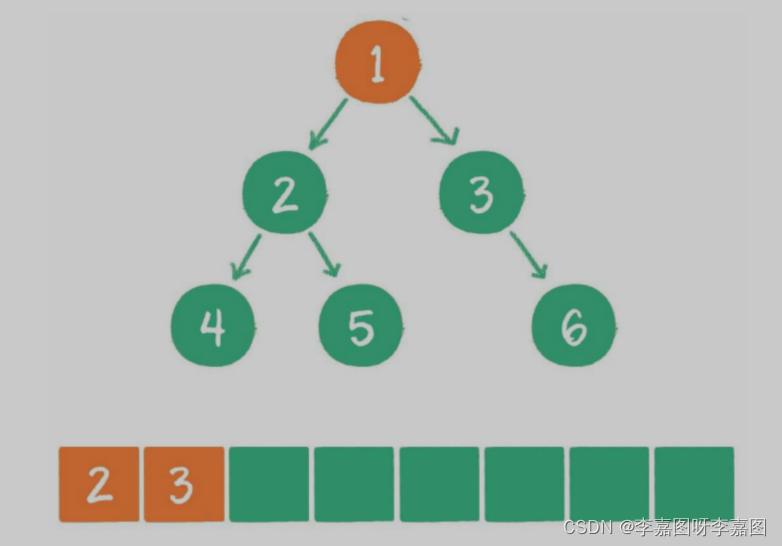

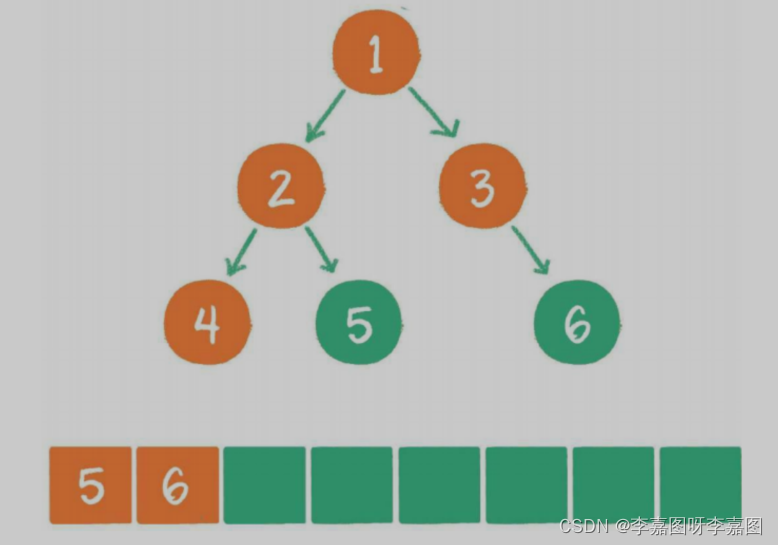

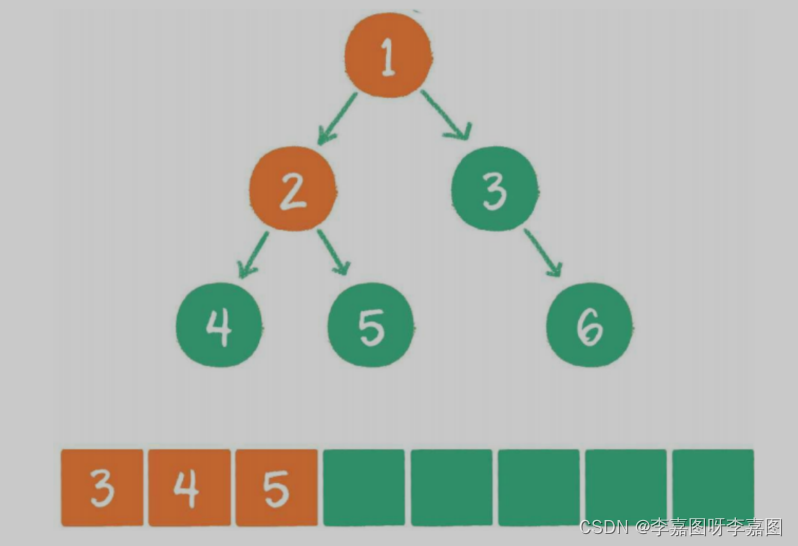

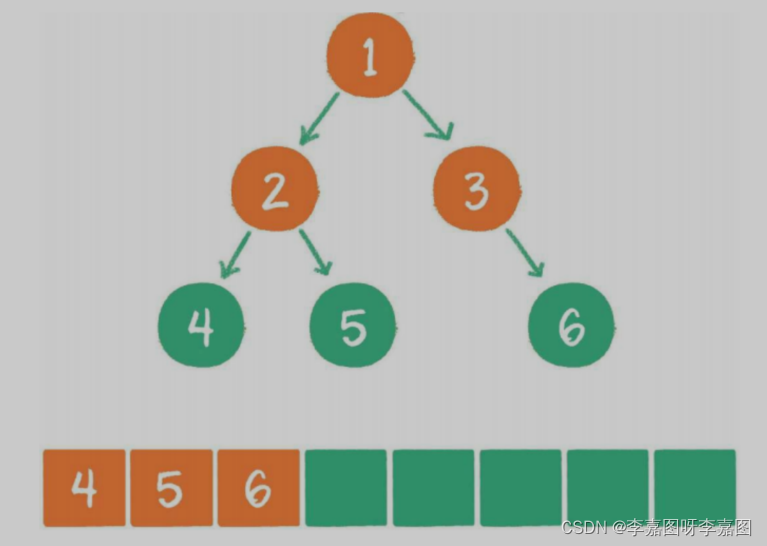

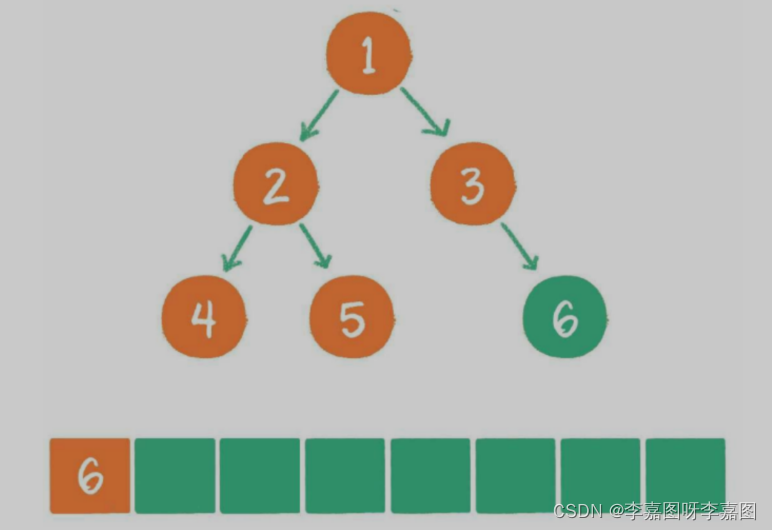

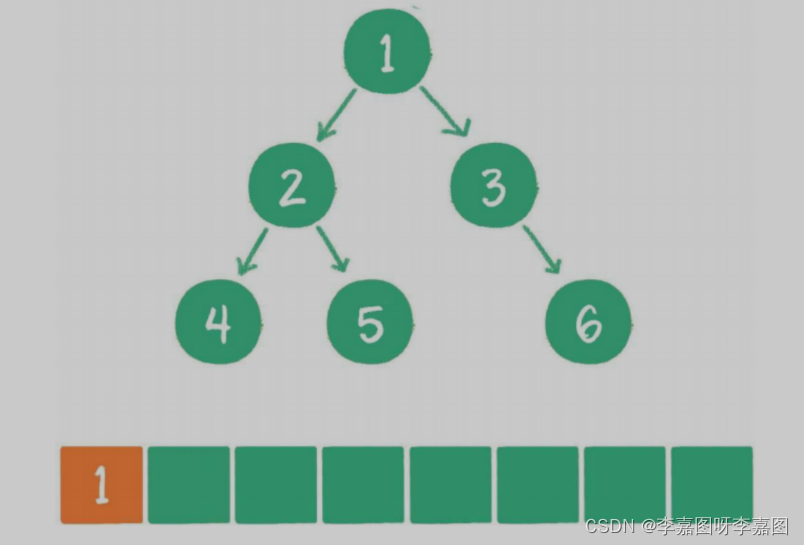

也叫层序遍历，就是二叉树从根节点到叶子节点的层次关系，一层一层横向遍历各个节点。
二叉树同一层次的节点之间是没有直接关联的，利用队列可以实现

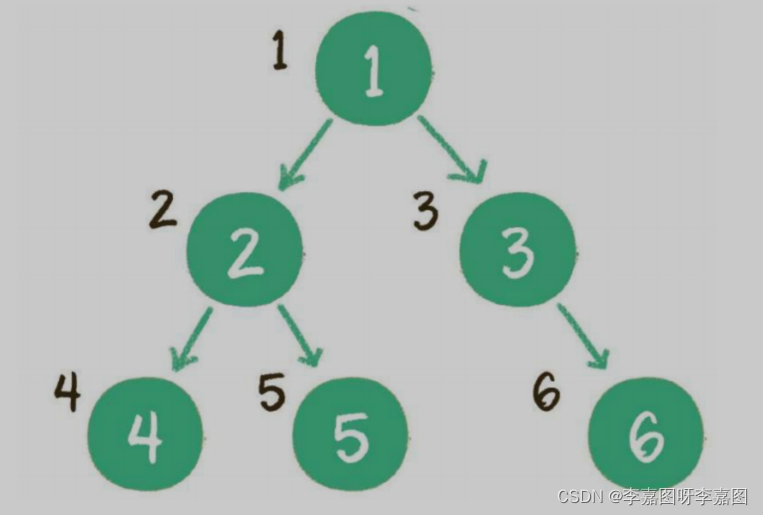

1、根节点1进入队列
2、节点1出队，输出节点1，并得到节点1的左孩子节点2、右孩子节点3。让节点2和节点3入队
3、节点2出队，输出节点2，并得到节点2的左孩子节点4、右孩子节点5。让节点4和节点5入队
4、节点3出队，输出节点3，并得到节点3的右孩子节点6。让节点6入队
5、节点4出队，输出节点4，由于节点4没有孩子节点，所以没有新节点入队
6、节点5出队，输出节点5，由于节点5同样没有孩子节点，所以没有新节点入队
7、节点6出队，输出节点6，节点6没有孩子节点，没有新节点入队
public void levelOrderTraversal(TreeNode root){
Queue<TreeNode> queue = new LinkedList<TreeNode>();
queue.offer(root);
while (!queue.isEmpty()){
TreeNode node = queue.poll();
System.out.println(node.data);
if (node.leftChild != null){
queue.offer(node.leftChild);
}
if (node.rightChild != null){
queue.offer(node.rightChild);
}
}
}时间复杂度
二叉查找树的插入和查找时间复杂度为:O(logn)

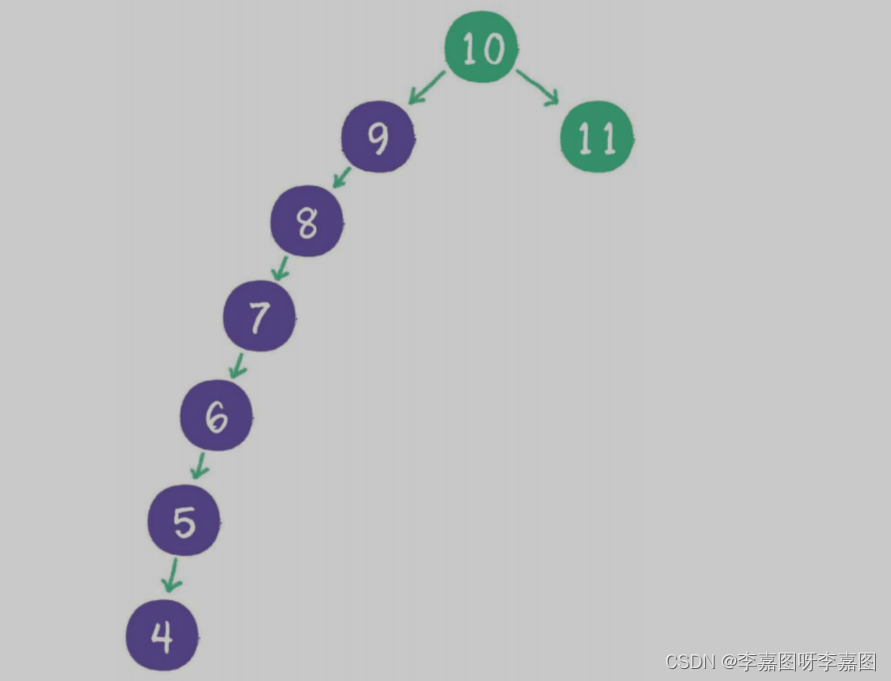

极端情况下二叉查找树退化成链表，时间复杂度为O(n)，所以需要平衡二叉查找树。
应用
非线性数据：菜单，组织结构、家谱等等
线性数据：二叉查找树
二叉查找树是有序的，只需中序遍历，就可以在 O(n) 的时间复杂度内，输出有序序列。
二叉查找树的性能非常稳定，扩容很方便(链表实现)
红黑树
在某些特定的情况下，二叉查找树会退化成链表，导致查找效率降低，因此就需要对二叉树进行平衡，而红黑树便解决了这个问题

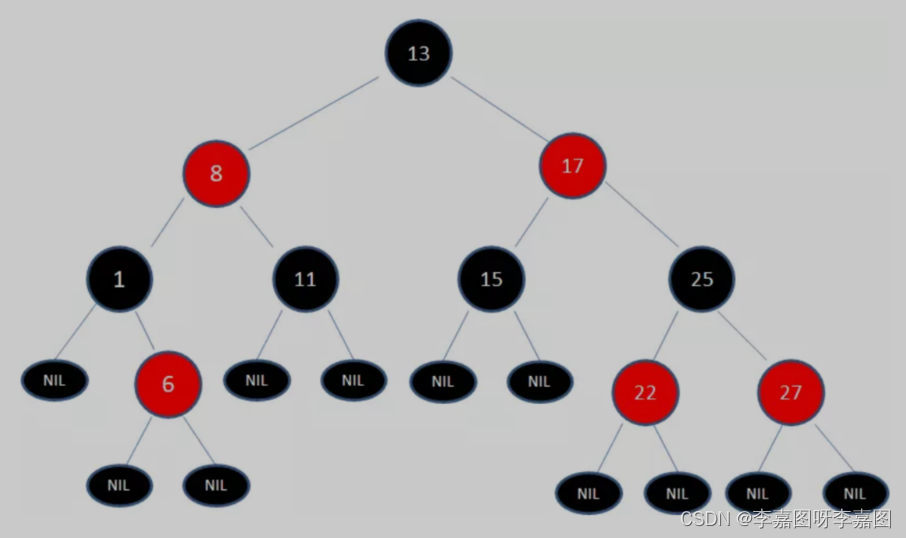

红黑树的特征
除了二叉查找树(BST)的特征外，还有以下特征：
- 每个节点要么是黑色，要么是红色
- 根节点是黑色
- 每个叶子节点都是黑色的空结点（NIL结点）（为了简单期间，一般会省略该节点）
- 如果一个节点是红色的，则它的子节点必须是黑色的（父子不能同为红）
- 从任一结点到其每个叶子的所有路径都包含相同数目的黑色结点（平衡的关键）
- 新插入节点默认为红色，插入后需要校验红黑树是否符合规则，不符合则需要进行平衡
在对红黑树进行添加或者删除操作时可能会破坏这些特点，所以红黑树采取了很多方式来维护这些特点，从而维持平衡。主要包括：左旋转、右旋转和颜色反转

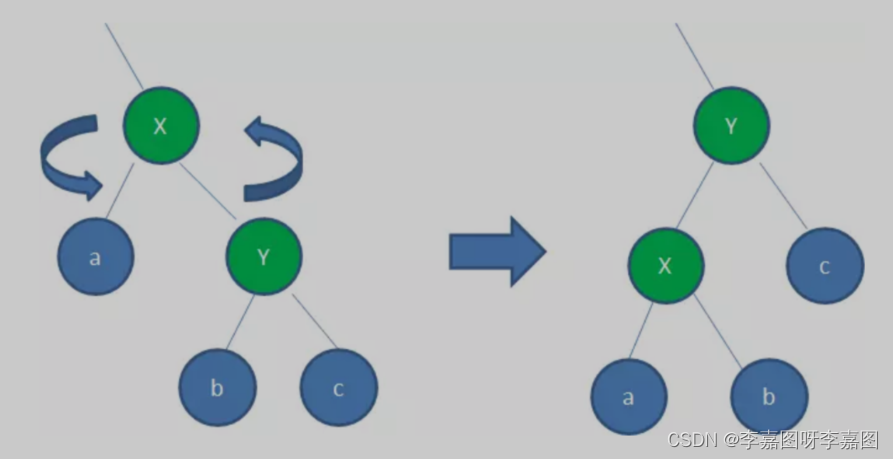

左旋（RotateLeft）
逆时针旋转红黑树的两个结点，使得父结点被自己的右孩子取代，而自己成为自己的左孩子
上图所示过程如下：
- 以X为基点逆时针旋转
- X的父节点被x原来的右孩子Y取代
- c保持不变
- Y节点原来的左孩子c变成X的右孩子

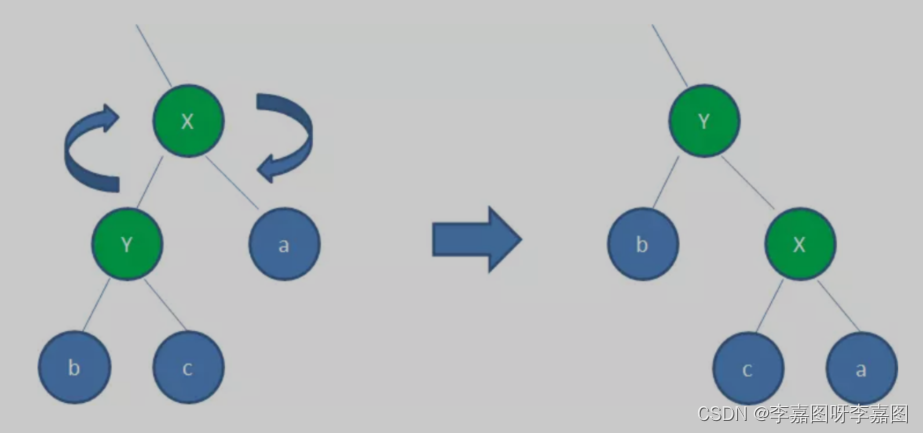

右旋（RotateRight）
顺时针旋转红黑树的两个结点，使得父结点被自己的左孩子取代，而自己成为自己的右孩子
上图所示过程如下：
- 以X为基点顺时针旋转
- X的父节点被x原来的左孩子Y取代
- b保持不变
- Y节点原来的右孩子c变成X的左孩子

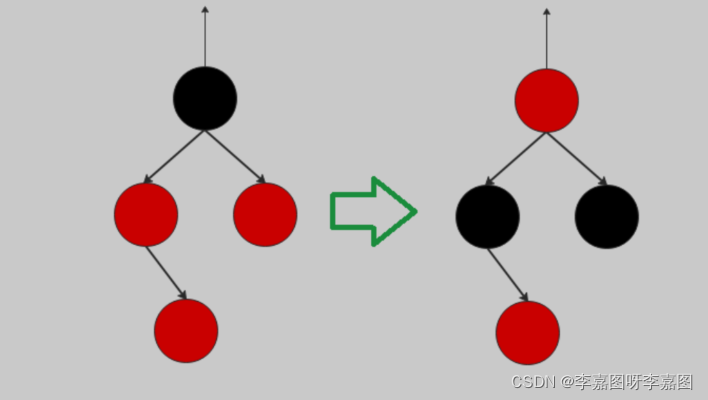

颜色反转
当前节点与父节点、叔叔节点同为红色，这种情况违反了红黑树的规则，需要将红色向祖辈上传，父节点和叔叔节点红色变为黑色，爷爷节点从黑色变为红色（爷爷节点必为黑色，因为此前是符合红黑树规则的）。这样每条叶子结点到根节点的黑色节点数量并未发生变化，因此都其他树结构不产生影响。
红黑树插入有五种情况，每种情况对应着不同的调整方法：

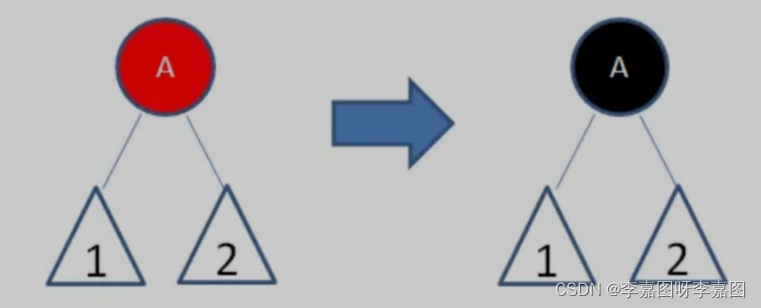

1. 新结点（A）位于树根，没有父结点
直接让新结点变色为黑色，规则2得到满足。同时，黑色的根结点使得每条路径上的黑色结点数目都增加了1，所以并没有打破 规则5
2. 新结点（B）的父结点是黑色
新插入的红色结点B并没有打破红黑树的规则，所以不需要做任何调整

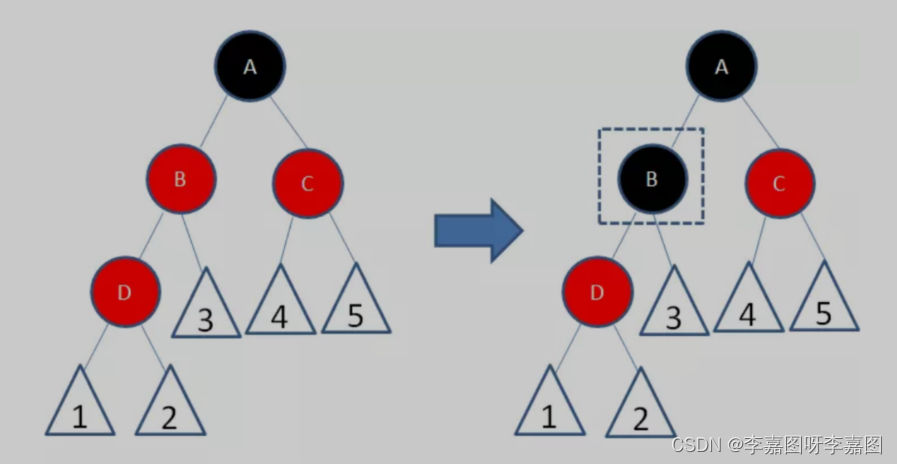

3. 新结点（D）的父结点和叔叔结点都是红色
两个红色结点B和D连续，违反了规则4。因此我们先让结点B变为黑色

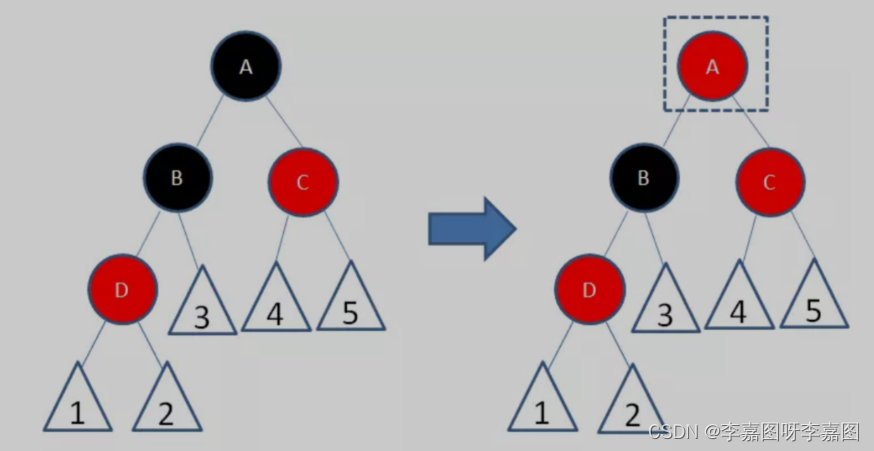

这样一来，结点B所在路径凭空多了一个黑色结点，打破了规则5。因此让结点A变为红色

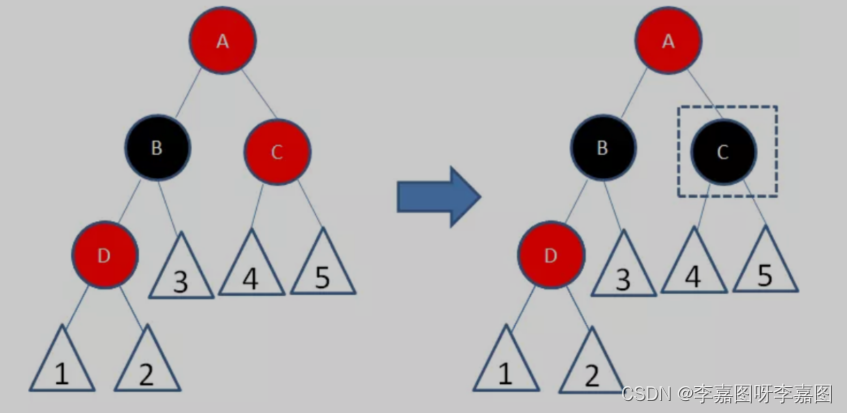

结点A和C又成为了连续的红色结点，我们再让结点C变为黑色
经过上面的调整，这一局部重新符合了红黑树的规则

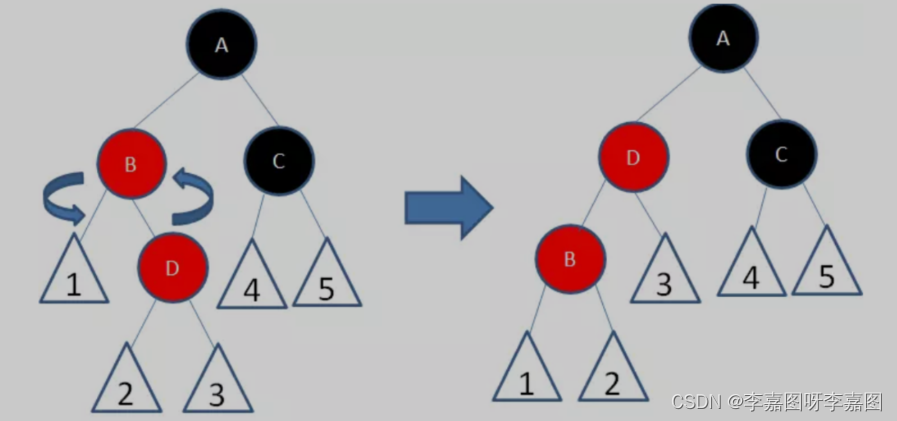

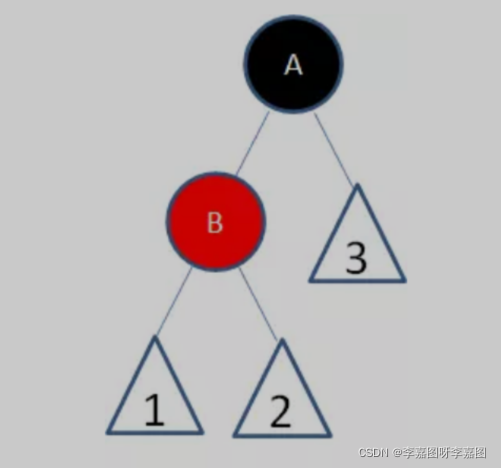

4. 新结点（D）的父结点是红色，叔叔结点是黑色或者没有叔叔，且新结点是父结点的右孩子，父结点（B）是祖父结点的左孩子
我们以结点B为轴，做一次左旋转，使得新结点D成为父结点，原来的父结点B成为D的左孩子
这样进入了情况5

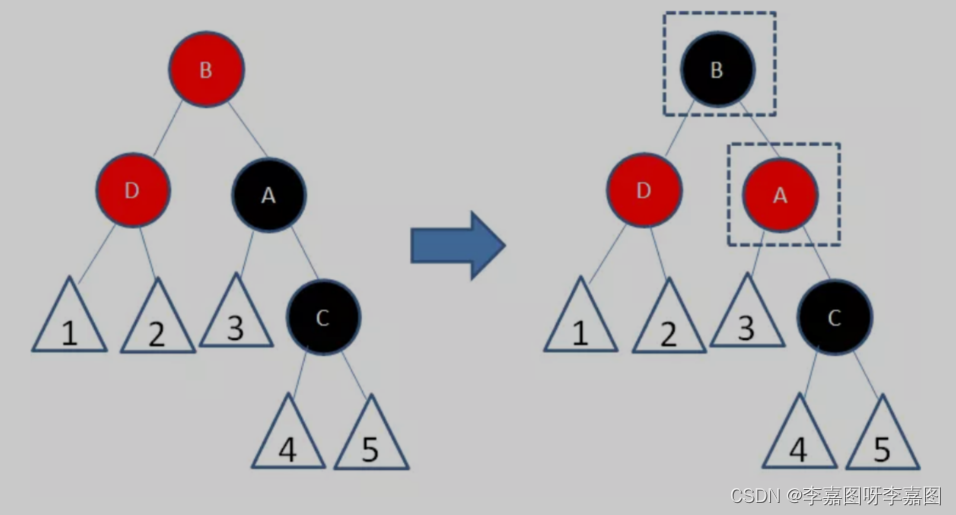

5. 新结点（D）的父结点是红色，叔叔结点是黑色或者没有叔叔，且新结点是父结点的左孩子，父结 点（B）是祖父结点的左孩子
我们以结点A为轴，做一次右旋转，使得结点B成为祖父结点，结点A成为结点B的右孩子
接下来，我们让结点B变为黑色，结点A变为红色
经过上面的调整，这一局部重新符合了红黑树的规则

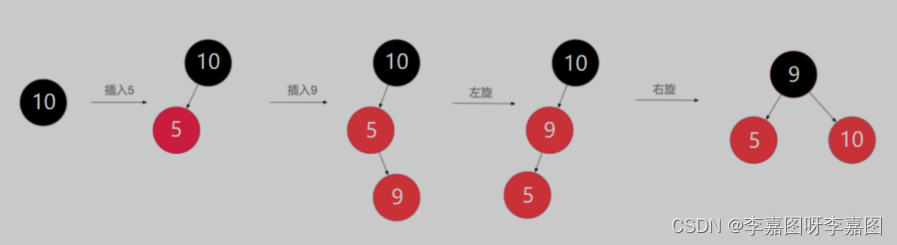

上图所示过程如下：
1. 新插入节点默认为红色，5<10，插入到左子节点，插入后左子树深度为2（叶子节点黑色+根节点黑色），右子树深度为也是2（叶子节点黑色+根节点黑色），满足红黑树规则。
2. 新插入节点为红色，9<10，需要在左子树进行插入，再和5比较，大于5，放到5的右子树中，此时各个叶子节点到根节点的深度依然是2，但5和9两个节点都是红色，不满足规则第4条，需要进行左旋、右旋操作，使其符合规则。可以看出经过操作后，左右子树又维持了平衡。

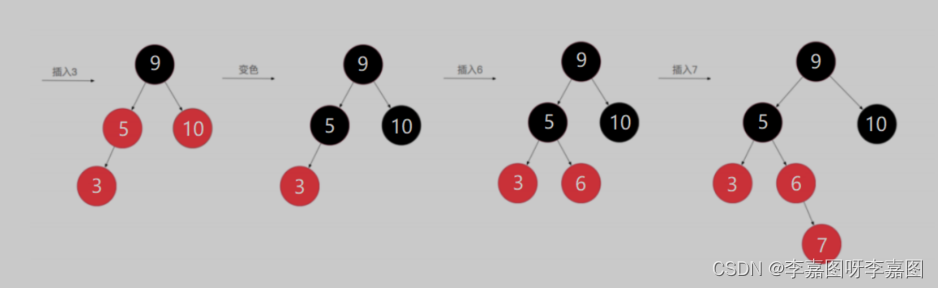

上图所示过程如下：
1. 插入节点3后，可以看到又不符合红黑树的规则了，而此时的情况，需要采用颜色反转的操作，就是把5、10两个节点变为黑色，5、10的父节点变为红色，但父节点9是根节点，不能为红色，于是再将9变为黑色，这样整个树的深度其实增加了1层。
2. 继续插入6节点，对树深度没有影响。
3. 插入7节点后，6、7节点都为红节点，不满足规则4，需要进行颜色反转调整，也就是7的父节点和叔叔节点变为黑色，爷爷节点5变为红色。

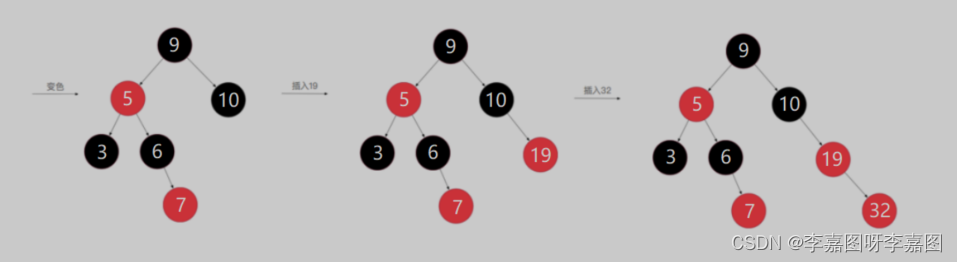

上图所示过程如下：
1. 继续插入节点19，对树深度没有影响，红黑树的规则都满足，无需调整。
2. 插入节点32后，又出现了不满足规则4的情况，此时节点32没有叔叔节点，如果颜色反转的话，左右子树的深度就出现不一致的情况，所以需要对爷爷节点进行左旋操作。
3. 父节点取代爷爷节点的位置，父节点变为黑色，爷爷节点变为父节点的左子树变为红色。

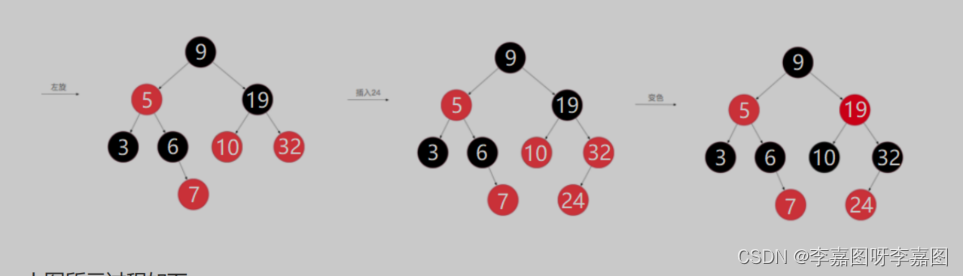

上图所示过程如下：
1. 插入节点24后，红黑树不满足规则4，需要调整。
2. 此时父节点32和叔叔节点10都为红色，需要进行颜色反转，爷爷节点19变为红色，父节点、叔叔节点变为黑色，颜色反转树的深度不发生变化。

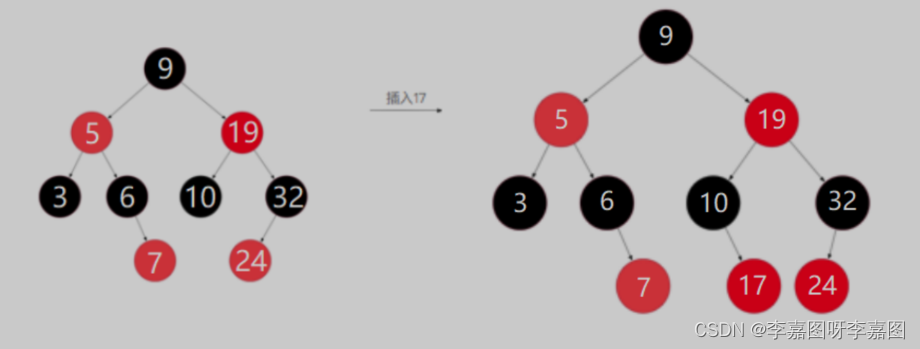

上图所示过程如下：
1.插入节点17后，未破坏红黑树规则，不需要调整。
红黑树构建过程
public class RBTreeNode {
private int key;
private boolean isBlack;
private RBTreeNode left;
private RBTreeNode right;
private RBTreeNode parent;
public RBTreeNode(int key) {
this.key = key;
this.isBlack = false;
}
public int getKey() {
return key;
}
public void setKey(int key) {
this.key = key;
}
public boolean isBlack() {
return isBlack;
}
public void setBlack(boolean black) {
isBlack = black;
}
public RBTreeNode getLeft() {
return left;
}
public void setLeft(RBTreeNode left) {
this.left = left;
}
public RBTreeNode getRight() {
return right;
}
public void setRight(RBTreeNode right) {
this.right = right;
}
public RBTreeNode getParent() {
return parent;
}
public void setParent(RBTreeNode parent) {
this.parent = parent;
}
@Override
public String toString() {
return "RBTreeNode{" +
"key=" + key +
", color=" + (isBlack == true ? "BLACK" : "RED") +
'}';
}
}
public class RedBlackTree {
RBTreeNode root;
public void list(RBTreeNode node){
if (node == null){
return;
}
if (node.getLeft() == null && node.getRight() == null){
System.out.println(node);
return;
}
System.out.println(node);
list(node.getLeft());
list(node.getRight());
}
public void insert(int key){
RBTreeNode node = new RBTreeNode(key);
if (root == null){
node.setBlack(true);
root = node;
return;
}
RBTreeNode parent = root;
RBTreeNode son = null;
if (key <= parent.getKey()) {
son = parent.getLeft();
}else {
son = parent.getRight();
}
while (son != null){
parent = son;
if (key <= parent.getKey()) {
son = parent.getLeft();
}else {
son = parent.getRight();
}
}
if (key <= parent.getKey()){
parent.setLeft(node);
}else {
parent.setRight(node);
}
node.setParent(parent);
//自平衡
banlanceInsert(node);
}
private void banlanceInsert(RBTreeNode node){
RBTreeNode father, grandFather;
while ((father = node.getParent()) != null && father.isBlack() == false){
grandFather = father.getParent();
if (grandFather.getLeft() == father){
RBTreeNode uncle = grandFather.getRight();
if (uncle != null && uncle.isBlack() == false){
setBlack(father);
setBlack(uncle);
setRed(grandFather);
node = grandFather;
continue;
}
if (node == father.getRight()){
leftRotate(father);
RBTreeNode tmp = node;
node = father;
father = tmp;
}
setBlack(father);
setRed(grandFather);
rightRotate(grandFather);
} else {
RBTreeNode uncle = grandFather.getLeft();
if (uncle != null && uncle.isBlack() == false){
setBlack(father);
setBlack(uncle);
setRed(grandFather);
continue;
}
if (node == father.getLeft()){
rightRotate(father);
RBTreeNode tmp = node;
node = father;
father = tmp;
}
setBlack(father);
setRed(grandFather);
leftRotate(grandFather);
}
}
setBlack(root);
}
private void leftRotate(RBTreeNode node){
RBTreeNode right = node.getRight();
RBTreeNode parent = node.getParent();
if (parent == null){
root = right;
right.setParent(null);
} else {
if (parent.getLeft() != null && parent.getLeft() == node){
parent.setLeft(right);
}else {
parent.setRight(right);
}
right.setParent(parent);
}
node.setParent(right);
node.setRight(right.getLeft());
if (right.getLeft() != null){
right.getLeft().setParent(node);
}
right.setLeft(node);
}
private void rightRotate(RBTreeNode node){
RBTreeNode left = node.getLeft();
RBTreeNode parent = node.getParent();
if (parent == null){
root = left;
left.setParent(null);
} else {
if (parent.getLeft() != null && parent.getLeft() == node){
parent.setLeft(left);
}else {
parent.setRight(left);
}
left.setParent(parent);
}
node.setParent(left);
node.setLeft(left.getRight());
if (left.getRight() != null){
left.getRight().setParent(node);
}
left.setRight(node);
}
private void setBlack(RBTreeNode node){
node.setBlack(true);
}
private void setRed(RBTreeNode node){
node.setBlack(false);
}
}
时间复杂度
时间复杂度：O（logn）
应用
在JDK1.8中HashMap使用数组+链表+红黑树的数据结构。内部维护着一个数组table，该数组保存着每 个链表的表头结点或者树的根节点。HashMap存储数据的数组定义如下，里面存放的Node<K,V>实体：
transient Node<K, V>[] table;//序列化时不自动保存
/*** 桶的树化阈值：即 链表转成红黑树的阈值， * 在存储数据时，当链表长度 > 该值时，则将链表转换
成红黑树 */
static final int TREEIFY_THRESHOLD = 8;多路查找树
多路查找树(muitl-way search tree)，每一个节点的孩子数可以多于两个，且每一个节点处可以存储多个元素。
B树
B树（BalanceTree）是对二叉查找树的改进。它的设计思想是，将相关数据尽量集中在一起，以便一 次读取多个数据，减少硬盘操作次数。
一棵m阶的B 树 (m叉树)的特性如下：
- B树中所有节点的孩子节点数中的最大值称为B树的阶，记为M
- 树中的每个节点至多有M棵子树 ---即：如果定了M，则这个B树中任何节点的子节点数量都不能超 过M
- 若根节点不是终端节点，则至少有两棵子树 除根节点和叶节点外，所有点至少有m/2棵子树
- 所有的叶子结点都位于同一层
B+树
B+树是B-树的变体，也是一种多路搜索树，其定义基本与B树相同，它的自身特征是：
- 非叶子结点的子树指针与关键字个数相同
- 非叶子结点的子树指针P[i]，指向关键字值属于[K[i], K[i+1])的子树
- 为所有叶子结点增加一个链指针,叶子结点之间互相连通
- 所有关键字都在叶子结点出现
典型应用

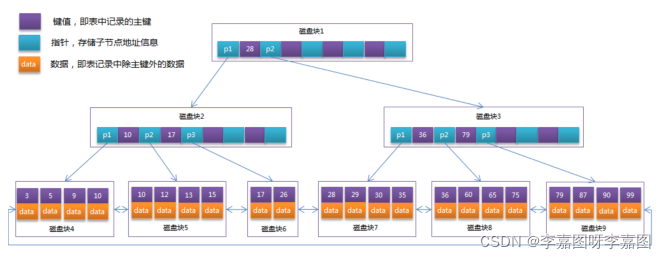

MySQL索引B+Tree
B树是为了磁盘或其它存储设备而设计的一种多叉（下面你会看到，相对于二叉，B树每个内结点有多个 分支，即多叉）平衡查找树。
多叉平衡
B树的高度一般都是在2-4这个高度，树的高度直接影响IO读写的次数。
如果是三层树结构，支撑的数据可以达到20G;如果是四层树结构，支撑的数据可以达到几十T
B和B+的区别
B树和B+树的最大区别在于非叶子节点是否存储数据的问题。
B树是非叶子节点和叶子节点都会存储数据。
B+树只有叶子节点才会存储数据，而且存储的数据都是在一行上，而且这些数据都是有指针指向的，也就是有顺序的。
二叉堆
二叉堆本质上是一种完全二叉树，它分为两个类型

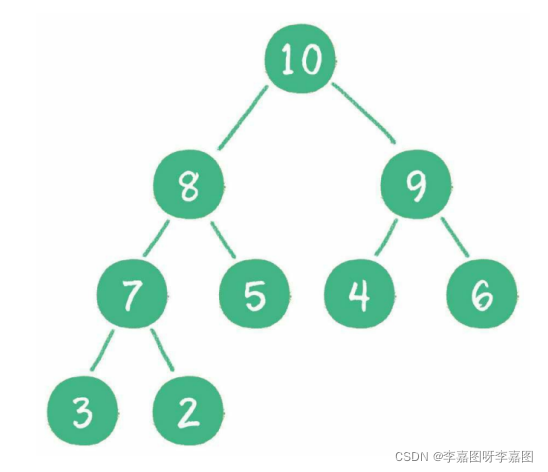

1. 大顶堆(最大堆) ：最大堆的任何一个父节点的值，都大于或等于它左、右孩子节点的值
2. 小顶堆(最小堆)：最小堆的任何一个父节点的值，都小于或等于它左、右孩子节点的值
二叉堆的根节点叫作堆顶，最大堆和最小堆的特点决定了：最大堆的堆顶是整个堆中的最大元素；最小堆的堆顶是整个堆中的最小元素
二叉堆的存储原理
完全二叉树比较适合用数组来存储。用数组来存储完全二叉树是非常节省存储空间的。因为我们不需要 存储左右子节点的指针，单纯地通过数组的下标，就可以找到一个节点的左右子节点和父节点。
从图中我们可以看到，数组中下标为 i 的节点的左子节点，就是下标为 i∗2 的节点，右子节点就是下标为 i∗2+1 的节点，父节点就是下标为 i/2 取整的节点
二叉堆的典型应用
优先队列、利用堆求 Top K问题
在一个包含 n 个数据的数组中，我们可以维护一个大小为 K 的小顶堆，顺序遍历数组，从数组中取出数据与堆顶元素比较。如果比堆顶元素大，我们就把堆顶元素删除，并且将这个元素插入到堆中；如果比堆顶元素小，则不做处理，继续遍历数组。这样等数组中的数据都遍历完之后，堆中的数据就是前 K 大数据了
