【机器学习系列】之决策树剪枝和连续值、缺失值处理数学公式计算

作者：張張張張
github地址：https://github.com/zhanghekai
【转载请注明出处，谢谢！】

【机器学习系列】之“西瓜数据集”决策树构建数学公式计算过程
【机器学习系列】之决策树剪枝和连续值、缺失值处理数学公式计算
【机器学习系列】之ID3、C4.5、CART决策树构建代码

一、剪枝处理

​ 剪枝(pruning)是决策树学习算法对付“过拟合”的主要手段，可通过主动去掉一些分支来降低过拟合的风险。

• “预剪枝(prepruning)：”预剪枝是指在决策树生成过程中，对每个节点在划分前先进行估计，若当前节点的划分不能带来决策树泛化性能提升，则停止划分并将当前节点标记为叶节点。

• “后剪枝(postpruning):”后剪枝则是先从训练集生成一颗完整的决策树，然后自底向上地对非叶节点进行考察，若将该结点对应的子树替换为叶节点能带来决策树泛化性能提升，则将该子树替换为叶节点。

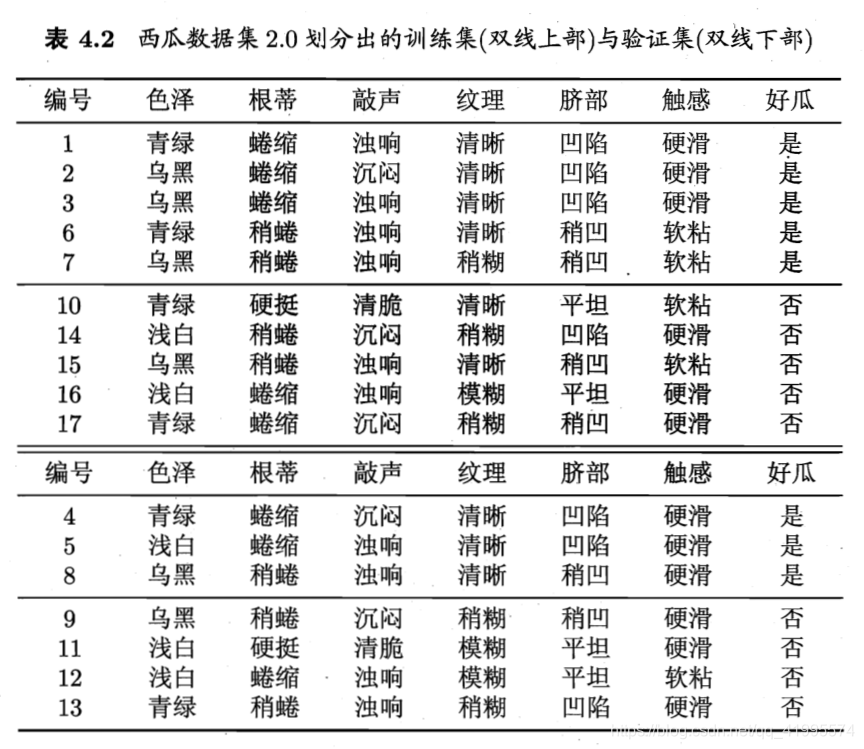

  本节采用“留出法”，预留一部分数用作“验证集”以进行性能评估，实验数据采用周志华《机器学习》一书中的“西瓜数据集”，如下表所示。

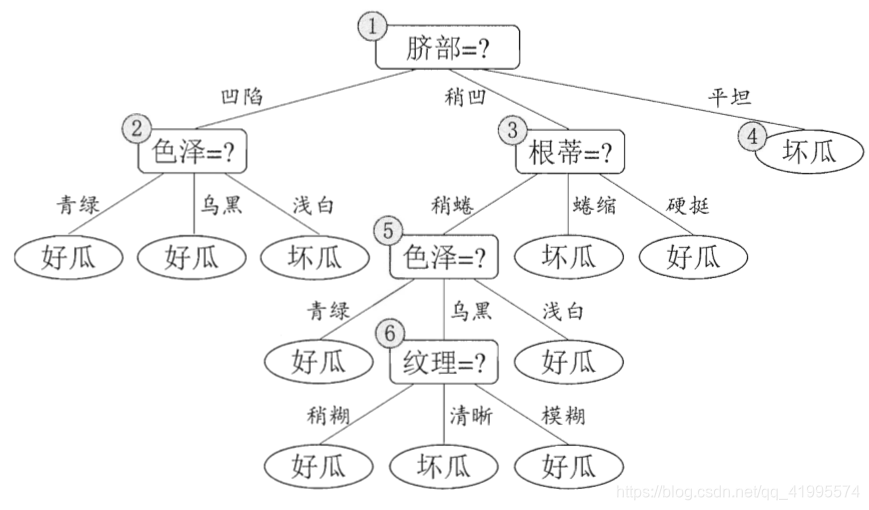

  假定采用信息增益准则来进行划分特征选择，则从表4.2的训练集将会生成一颗决策树，如下图所示，为了便于讨论，我们对图中的部分节点做了编号。


  注意事项：

  • 先通过信息曾增益确定选择的特征
  • 再计算精度，决定是否继续划分此节点（未用特征划分前的精度，与使用特征划分后的精度，进行比较）
  • 若决定不划分该特征，则将该特征下的属性设置为叶节点，节点类别为属性数据集中类别最多的类别（若正、反类别数量相等，则可任意设置），类别标记用的是训练集数据
  • 由于决策树的建立是深度优先，若决定不继续划分当前特征，则需要往回遍历
  • 剪枝操作用到了测试集！即在构建树的过程中，一边用训练集构建，一边用验证集剪枝。
  • 剪枝操作计算的是验证集在叶子节点上的精度（决策树的建立及特征的选择是在训练集上；节点精度的计算是在验证集上）
  • $测试精度=\frac{验证集正确划分数据个数}{验证集数据总数}$
  • 根节点与总验证数据集的精度比较，其余特征节点与其父特征节点精度相比较

1.预剪枝

​ 预剪枝判断的标准是看划分前后的泛化性能是否有提升：如果划分后泛化性能有提升则划分；否则，不划分。

1. 经过信息增益计算后，第（1）个节点选择的特征是“脐部”：

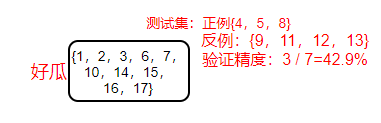

   ★划分前：a。所有样本都在根节点，把该节点标记为叶节点，其类别标记为训练集中样本数量最多的类别，假设这个节点标记为好瓜。

   ​ b。用验证集对其性能进行评估，{4，5，8}被正确分类，其他被错误分类，因此精度为$\frac{3}{7}\times 100$

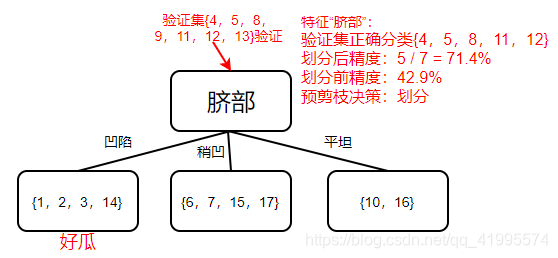

   ★划分后：

   使用“脐部”特征划分后，将其下的属性标记为叶节点，类别分别为“好瓜”，“”好瓜“，”坏瓜“。此时验证集中编号为{4，5，8，11，12}的样本被正确分类，验证集精度为$\frac{5}{7}\times 100$，所以，用”脐部“进行划分。

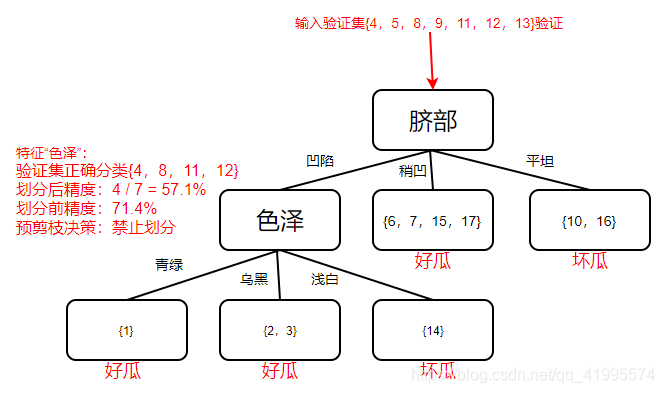

2. 计算信息增益，对节点（2）进行数据划分，选取信息增益最大的特征，经计算后选择”色泽“特征。

   ★划分前：划分前的精度为该节点父节点的精度，即”脐部“特征的精度，为71.4%。

   ★划分后：

   使用“色泽”特征划分后，将其下的属性标记为叶节点，类别分别为“好瓜”，“”好瓜“，”坏瓜“。此时验证集中编号为{4，8，11，12}的样本被正确分类，验证集精度为$\frac{4}{7}\times 100$，所以，不使用”色泽“特征划分，将该节点设置为叶子节点。

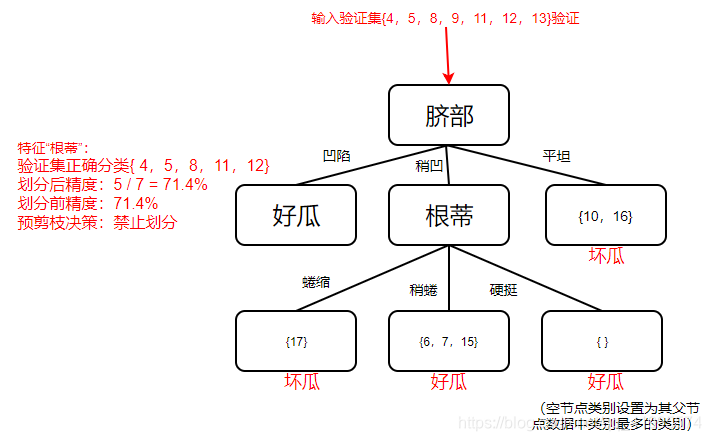

3. 计算信息增益，对节点（3）进行数据划分，选取信息增益最大的特征，经计算后选择”根蒂“特征。

   ★划分前：划分前的精度为该节点父节点的精度，即”脐部“特征的精度，为71.4%。

   ★划分后：使用“根蒂”特征划分后，将其下的属性标记为叶节点，类别分别为“坏瓜”，“”好瓜“，”好瓜“。此时验证集中编号为{4，5，8，11，12}的样本被正确分类，验证集精度为$\frac{5}{7}\times 100$，该节点精度与其父节点精度相同，这个划分不能提升验证集精度，所以，不使用”根蒂“特征划分，将该节点设置为叶子节点。



4. 计算信息增益，对节点（4）进行数据划分，由于其所含训练样本已属于同一类，所以不再进行划分，将其设置为叶节点

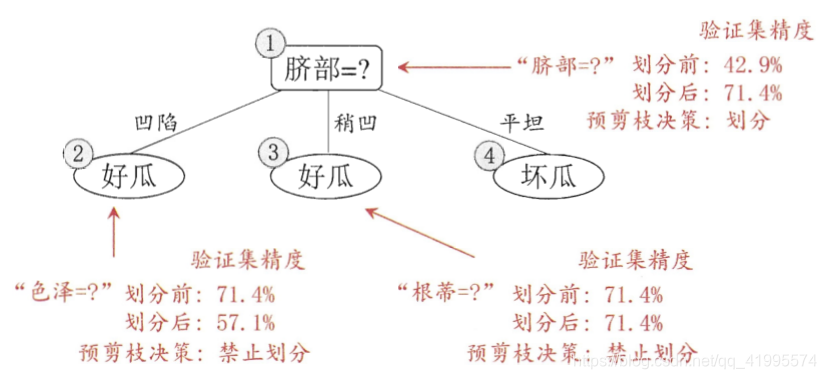

综上所述，经”预剪枝“操作后，生成的决策树如下图所示，其验证精度为71.4%。

总结：预剪枝使得决策树的很多分支都没有“展开”，这不仅降低了过拟合的风险,还显著减少了决策树的训练时间开销和测试时间开销.但另一方面,有些分支的当前划分虽不能提升泛化性能、甚至可能导致泛化性能暂时下降,但在其基础上进行的后续划分却有可能导致性能显著提高；预剪枝基于“贪心”本质禁止这些分支展开，给预剪枝决策树带来了欠拟合的风险。

2.后剪枝

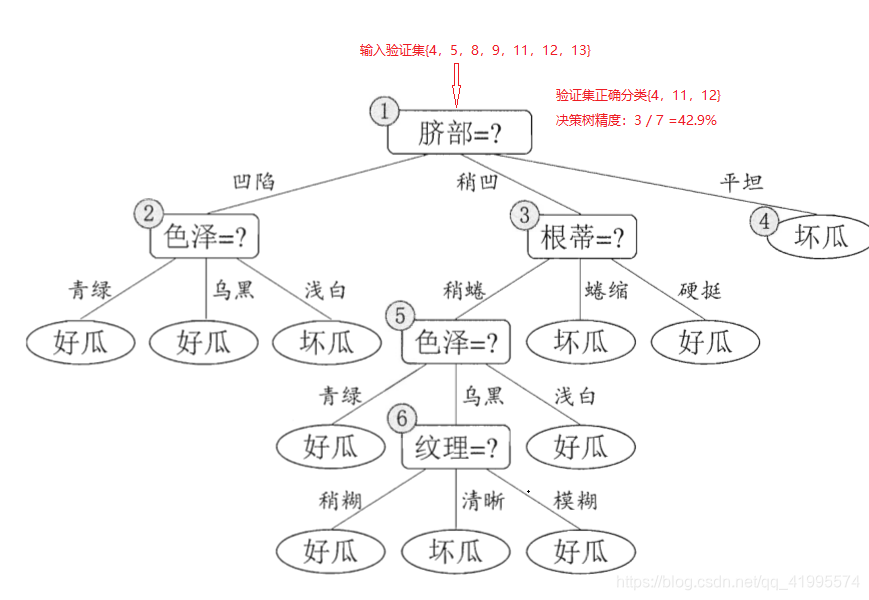

后剪枝先从训练集生成一颗未剪枝的完整的决策树，如下图所示，然后自底向上的对非叶节点进行考察，若将该节点对应的子树转换为叶节点能够带来泛化性能的提升，即精度提升，则把该节点设置为叶子节点。

1. 传入验证集，此时验证集中编号为{4，11，12}的样本被正确分类，该决策树的验证集精度为$\frac{3}{7}\times 100$

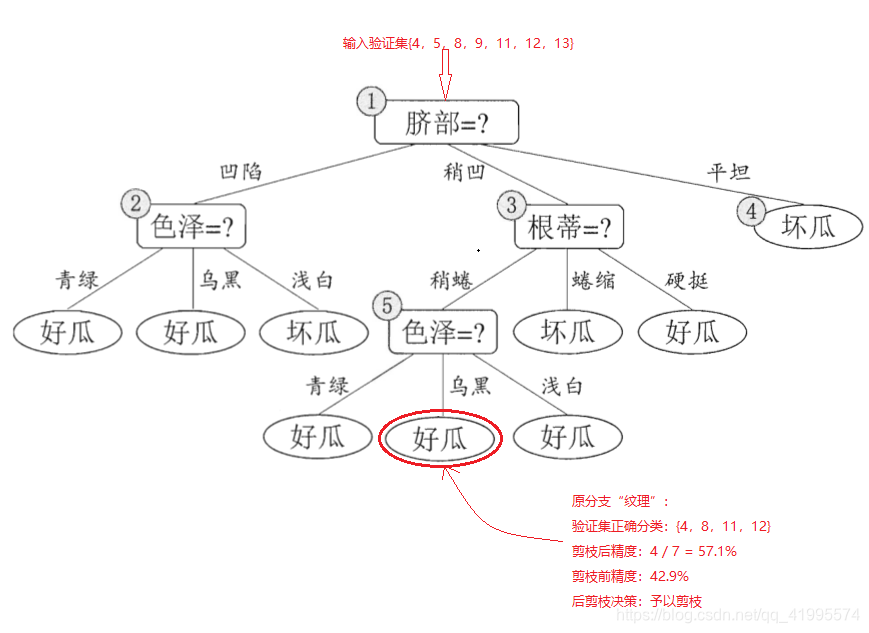

2. 后剪枝算法首先考察上图中的节点（6），若将以其为根节点的子树删除，即相当于把节点（6）替换为叶节点，替换后的叶节点包括编号为{7，15}的训练样本，因此把该叶节点类别设置为”好瓜“，此时验证集中编号为{4，8，11，12}的样本被正确分类，验证集精度为$\frac{4}{7}\times 100$，所以将该节点进行剪枝，将其设置为叶节点。

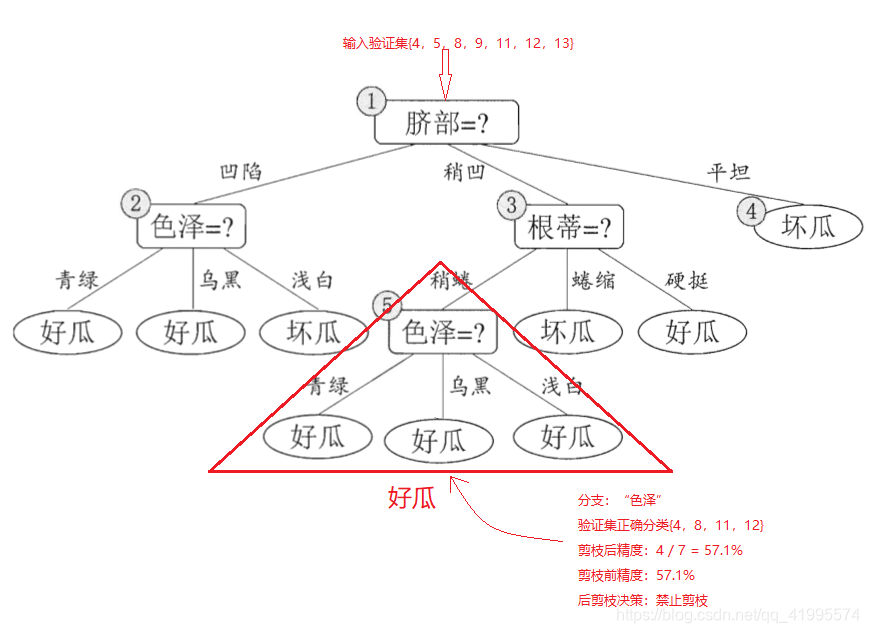

3. 然后考察节点（5），将其领衔的子树替换为叶节点，则替换后的叶节点包含编号为{6，7，15}的训练数据，叶节点类别表记为”好瓜“，此时验证集中编号为{4，8，11，12}的样本被正确分类，验证集精度为$\frac{4}{7}\times 100$，精度并没有提升，于是可以不进行剪枝。


4. 对节点（2），若将其领衔的子树替换为叶节点，则替换后的叶节点包含编号为{1，2，3，14}的训练数据，叶节点标记为好瓜，此时验证集中编号为{4，5，8，11，12}的样本被正确分类，验证集精度为$\frac{5}{7}\times 100$,所以将该节点进行剪枝，将其设置为叶节点。

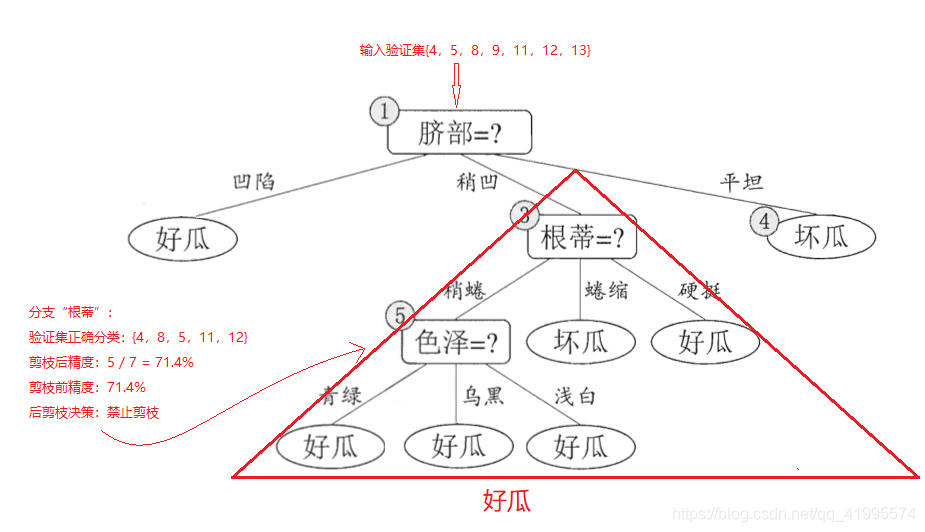

5. 对节点（3），若将其领衔的子树替换为叶节点，则替换后的叶节点包含编号为{6，7，15，17}的训练数据，叶节点标记为好瓜，此时验证集中编号为{ 4，5，8，11，12 }的样本被正确分类，验证集精度为$\frac{5}{7}\times 100$，精度并没有提升，于是可以不进行剪枝。



6. 对节点（1），若将其领衔的子树替换为叶节点，则替换后的叶节点包含编号为{1，2，3，6，7，10，14，15，16，17}的训练数据，叶节点标记为好瓜，此时验证集中编号为{ 4，5，8 }的样本被正确分类，验证集精度为$\frac{5}{7}\times 100\%=42.9\%<71.4\%$，精度未得到提高，所以不进行剪枝。

最终基于后剪枝策略从表4.2数据所生成的决策树如下图所示，其验证集精度为71.4%。

总结：
1.后剪枝决策树的欠拟合风险很小，泛化西宁嗯往往优于预剪枝决策树。但后剪枝过程是在生成完全决策树之后进行的，并且要自底向上地对树中的所有非叶节点进行逐一考察，因此其训练时间开销比未剪枝决策树和预剪枝决策树都要大得多。

2.预剪枝决策树精度没有提升，则进行剪枝操作；

​ 后剪枝决策树精度没有提升，则不进行剪枝操作；

​ 原因：减少多余的操作。

二、连续与缺失值

1.连续值处理

由于连续属性的可取值数目不再有限，因此，不能直接根据连续属性的可取值来对节点进行划分。此时，最简单的策略时采用“二分法（bi-partition）”对连续属性进行处理。

处理操作：给定样本集D和连续属性a，假定a在D上出现了n个不同的取值，将这些值从小到大进行排序，记为$a^1，a^2，...，a^n$。基于划分点 t 可将D分为子集$D_t^{—}$和$D_t^{+}$，其中$D_t^{—}$包含哪些在属性a上取值不大于 t 的样本，而$D_t^{+}$则包含哪些在属性a上取值大于 t 的样本。因此，对连续属性a，我们可考察包含n - 1个元素的候选划分点集合：
T a = { a i + a i + 1 2 ∣ 1 ≤ i ≤ n − 1 } T_a = \{\frac{a^i+a^{i+1}}{2} \quad|\quad 1\leq i \leq n-1 \} Ta​={ 2ai+ai+1​∣1≤i≤n−1}
即把区间$[a^i，a^{i=1})]$的中位点$\frac{a^i+a^{i+1}}{2}$做为候选划分点。然后，我们就可以像离散属性值一样来考察这些划分点，选取最优的划分点进行样本集合的划分。

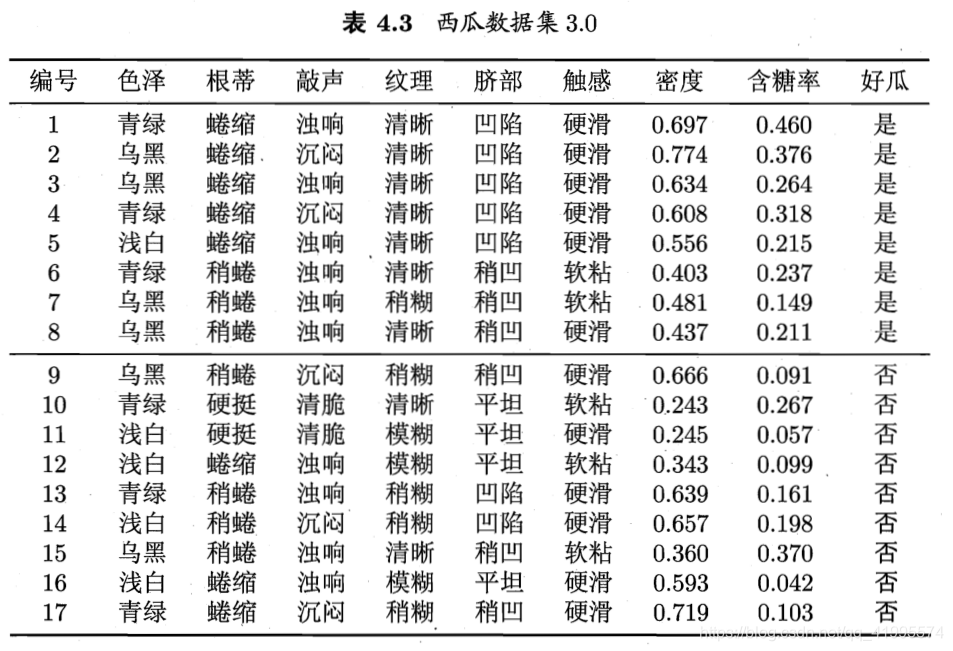

我们以增添了两个连续属性“密度”和“含糖率”的西瓜数据集为例，如下表所示，用这个数据集来生成一颗决策树。

以信息增益构造树的规则为例：

将根节点视为叶节点时的信息增益为：
$$Ent(D)=-\sum _{k=1}^2{p}_{k}lo{g}_2{p}_k=-(\frac{8}{17}lo{g}_2\frac{8}{17}+\frac{9}{17}lo{g}_2\frac{9}{17})=0.998$$
★特征“密度”：

1. 决策树开始学习时，根节点包含的17个训练样本在“密度”特征上取值均不同。我们先把“密度”这些值从小到大排序：

   T s o r t = { 0.243 ， 0.245 ， 0.343 ， 0.360 ， 0.403 ， 0.437 ， 0.481 ， 0.556 ， 0.593 ， 0.608 ， 0.634 ， 0.639 ， 0.657 ， 0.666 ， 0.697 ， 0.719 ， 0.774 } T_{sort} = \{0.243，0.245，0.343，0.360，0.403，0.437，0.481，0.556，0.593，0.608，0.634，0.639，0.657，0.666，0.697，0.719，0.774\} Tsort​={ 0.243，0.245，0.343，0.360，0.403，0.437，0.481，0.556，0.593，0.608，0.634，0.639，0.657，0.666，0.697，0.719，0.774}

2. 根据上面$T_a$的计算公式，，依次计算相邻两位的平均值，计算好后总计 n - 1 位：

   T m i d = { 0.244 , 0.294 , 0.351 , 0.381 , 0.420 , 0.459 , 0.518 , 0.574 , 0.600 , 0.621 , 0.636 , 0.648 , 0.661 , 0.681 , 0.708 , 0.746 } T_{mid} =\{0.244,0.294,0.351,0.381,0.420,0.459,0.518,0.574,0.600,0.621,0.636,0.648,0.661,0.681,0.708,0.746\} Tmid​={ 0.244,0.294,0.351,0.381,0.420,0.459,0.518,0.574,0.600,0.621,0.636,0.648,0.661,0.681,0.708,0.746}

3. $⨀$当 t = 0.244时：

   D t — = { 0.243 } D_t^— = \{0.243 \} Dt—​={ 0.243}

   D t + = { 0.245 ， 0.343 ， 0.360 ， 0.403 ， 0.437 ， 0.481 ， 0.556 ， 0.593 ， 0.608 ， 0.634 ， 0.639 ， 0.657 ， 0.666 ， 0.697 ， 0.719 ， 0.774 } D_t^+ = \{0.245，0.343，0.360，0.403，0.437，0.481，0.556，0.593，0.608，0.634，0.639，0.657，0.666，0.697，0.719，0.774\} Dt+​={ 0.245，0.343，0.360，0.403，0.437，0.481，0.556，0.593，0.608，0.634，0.639，0.657，0.666，0.697，0.719，0.774}

   $Ent(D_t^{—})=-(0lo{g}_{2}0+1lo{g}_{2}1)=0$

   $Ent(D_t^{+})=-(\frac{8}{16}lo{g}_2\frac{8}{16}+\frac{8}{16}lo{g}_2\frac{8}{16})=1$

   $\therefore Gain(D,密度,0.244)=0.998-(\frac{1}{17}\times 0+\frac{16}{17}\times 1)=0.057$

   $⨀$当 t = 0.294时：

   D t — = { 0.243 ， 0.245 } D_t^— = \{0.243，0.245\} Dt—​={ 0.243，0.245}

   D t + = { 0.343 ， 0.360 ， 0.403 ， 0.437 ， 0.481 ， 0.556 ， 0.593 ， 0.608 ， 0.634 ， 0.639 ， 0.657 ， 0.666 ， 0.697 ， 0.719 ， 0.774 } D_t^+ = \{0.343，0.360，0.403，0.437，0.481，0.556，0.593，0.608，0.634，0.639，0.657，0.666，0.697，0.719，0.774\} Dt+​={ 0.343，0.360，0.403，0.437，0.481，0.556，0.593，0.608，0.634，0.639，0.657，0.666，0.697，0.719，0.774}

   E n t ( D t — ) = − ( 0 l o g 2 0 + 2 2 l o g 2 2 2 ) = 0 Ent(D_t^—) = -(0 log_2 0 + \frac{2}{2} log_2 \frac{2}{2}) = 0 Ent(D
