IDEA 查看类之间的关系图详解

Control+H

在idea 选中要查看的类，使用Control+H 命令就可以查看类的依赖架构图。这里我们已ArrayList为例子。

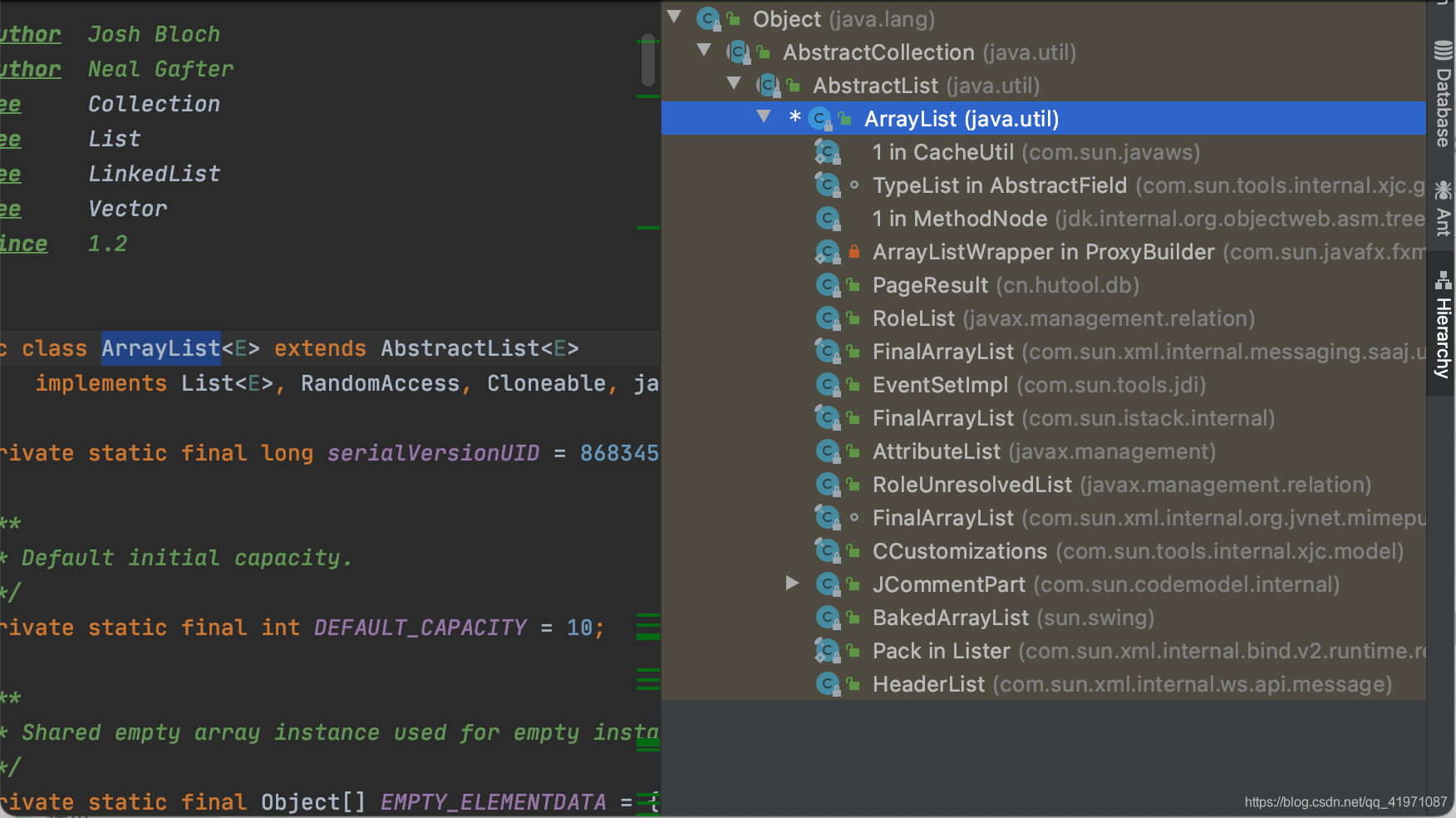

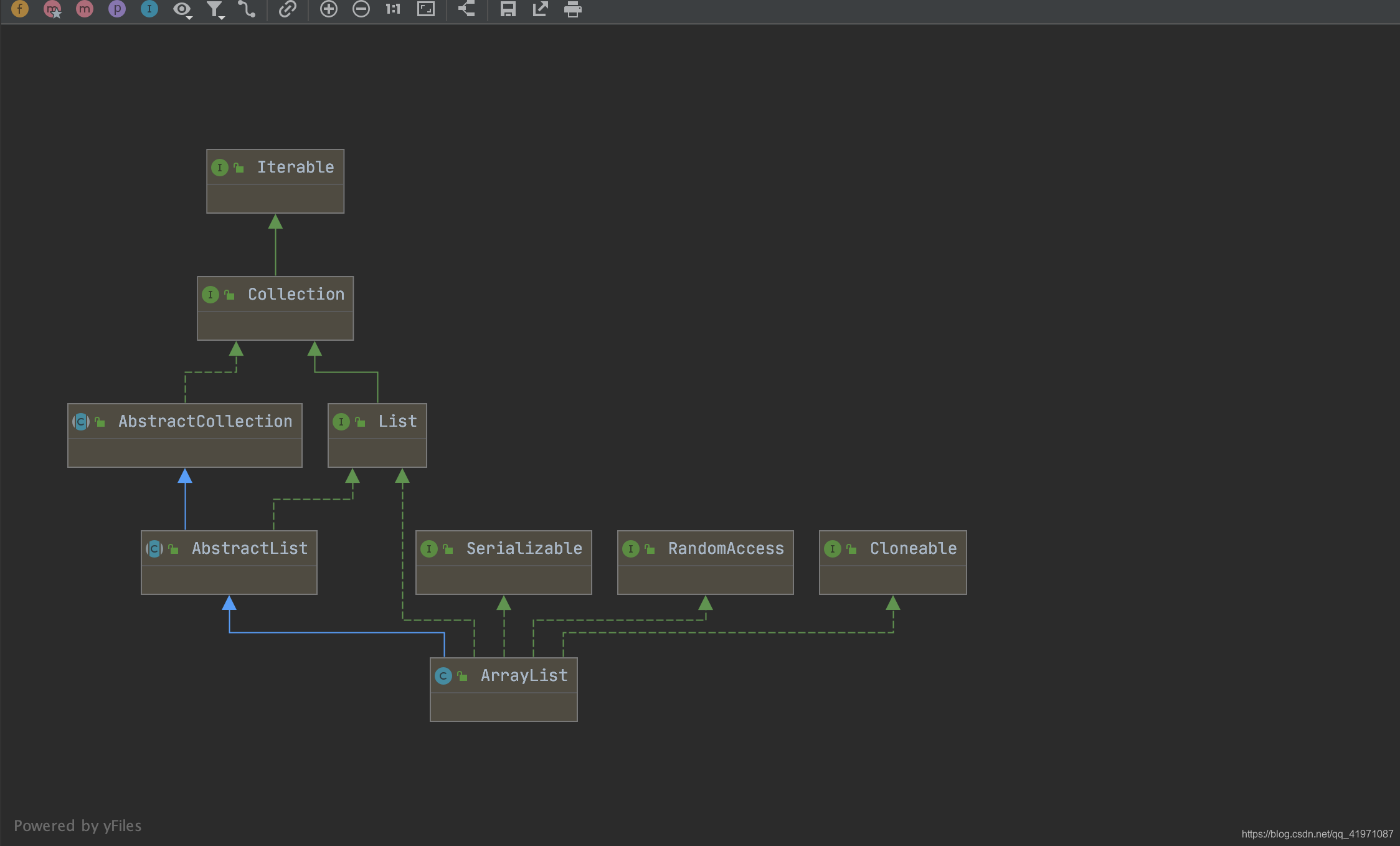

可以看到，使用之后出现了以上图片，ArrayList类的架构图一目了然，这样也方便我们去查看源码分析。

Diagrams

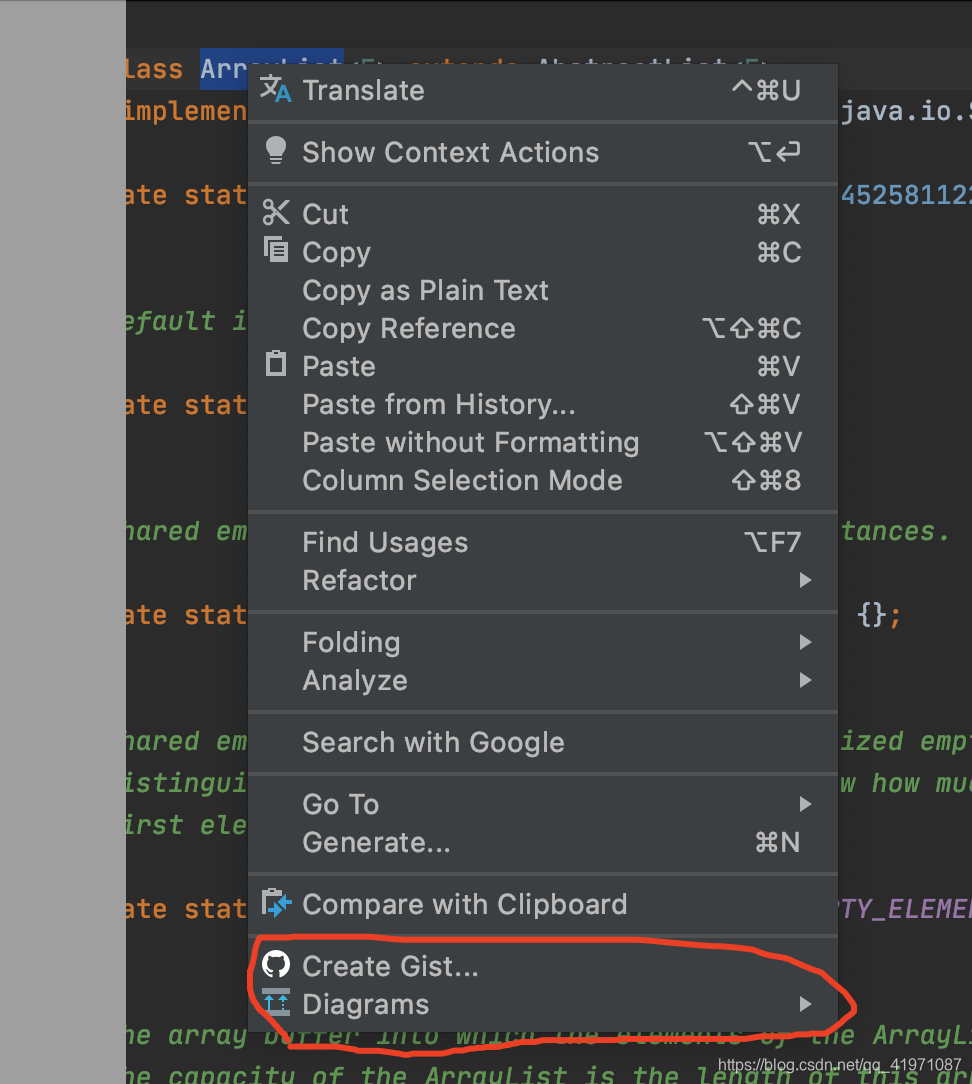

选中指定的类，右建点击，找到Diagrams 建，然后选 show Diagrams 就可以查看类的依赖架构图了，这里还是拿ArrayList为例子。

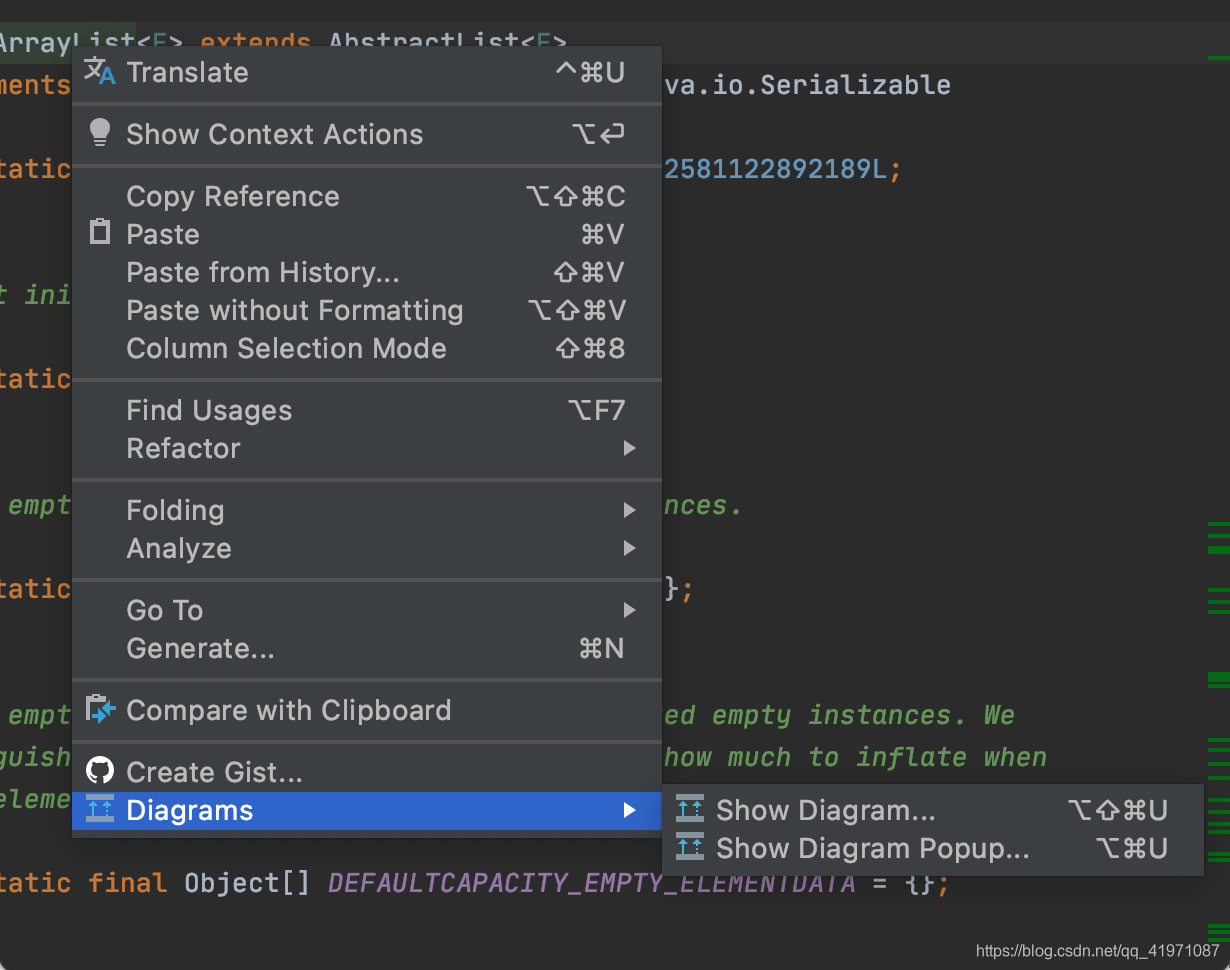

点击后，会出现两个按钮，这两个的区别就在于，第一个可以自己编辑，添加，第二个无需做操作，只显示架构图。

第一个选中后，出现如下界面：

这样就很的架构图就很清晰了，这里我们还可以自己添加其他的类去查看对应的依赖架构图，比如我们这里加入LinkedList。
选中图中的ArrayList，右建点击，选中 Add Class to Diagrams ，这里的意思建是增加其他的类来查看Diagrams。

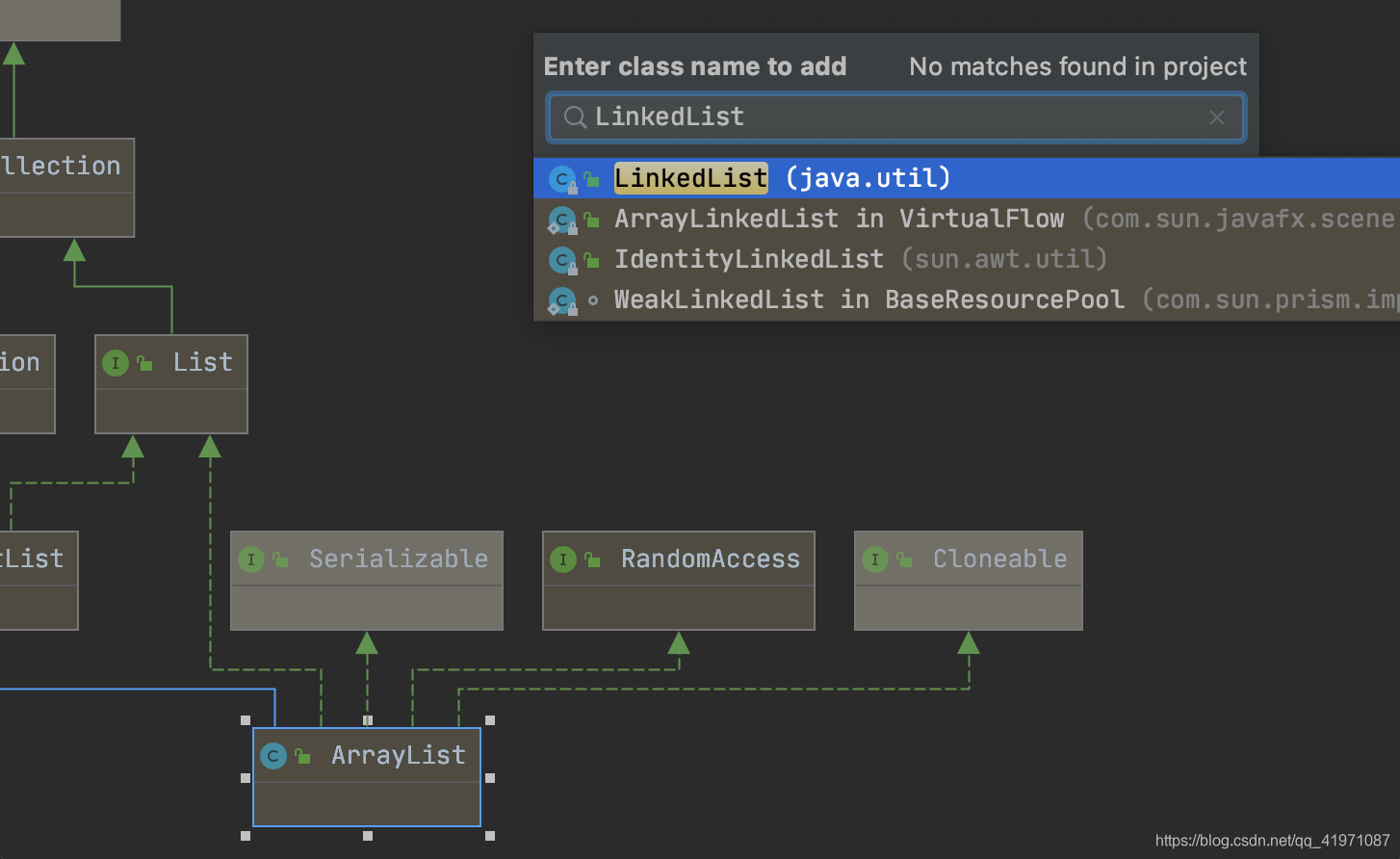

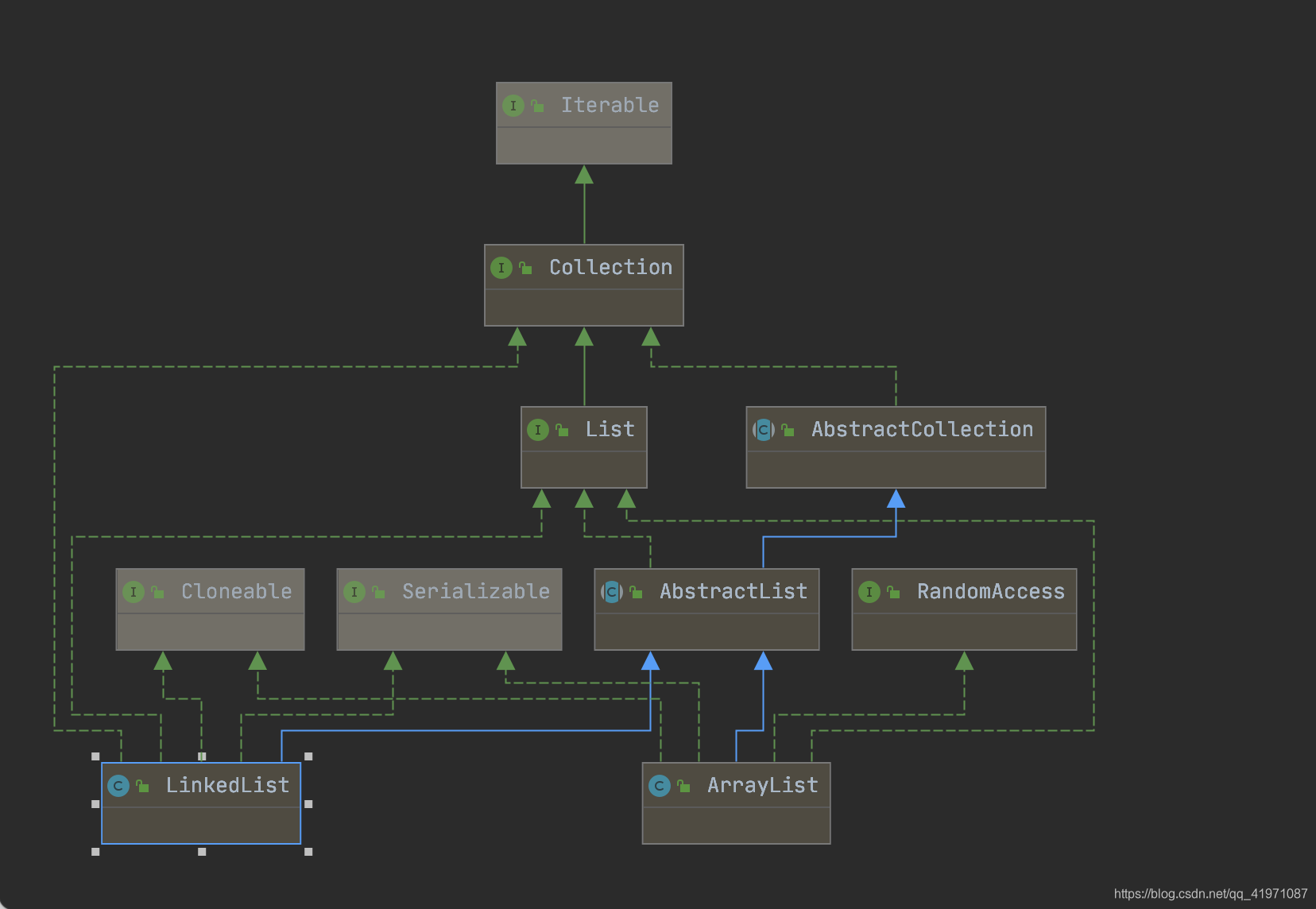

点击选中LinkedList 类，idea 会为我们自动的去显示架构图。

并且，还可以随意拖动类，不想要了，选中类进行delete 就可以了。

Show Members

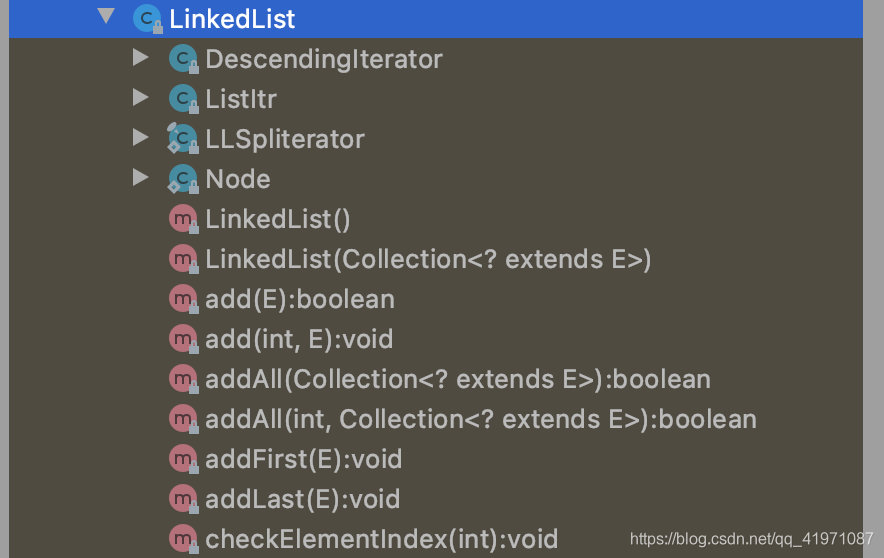

显示类的里面的方法，在外面展示，就如下面的图一样。

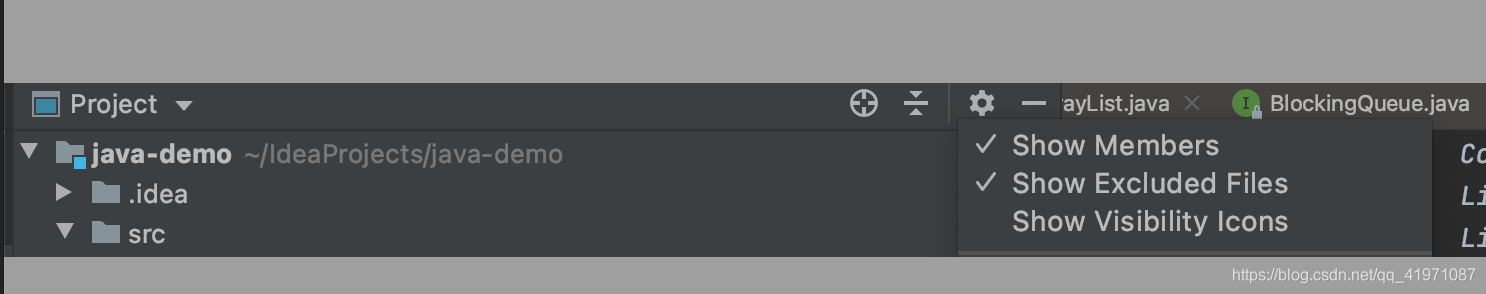

在设置按钮哪里 Show Members 选中这个就可以了

其他两个有需要也可以选中，大家自行去设置查看。
