计网 网络层

2022.1.6

虚电路网络

虚电路是一条从源主机传输到目的主机的链接，在路径上的所有路由器都负责维护该电路的连接
虚电路需要先建立后使用
虚电路中每个分组都携带者虚电路标识（VCID），而不是目的主机的地址

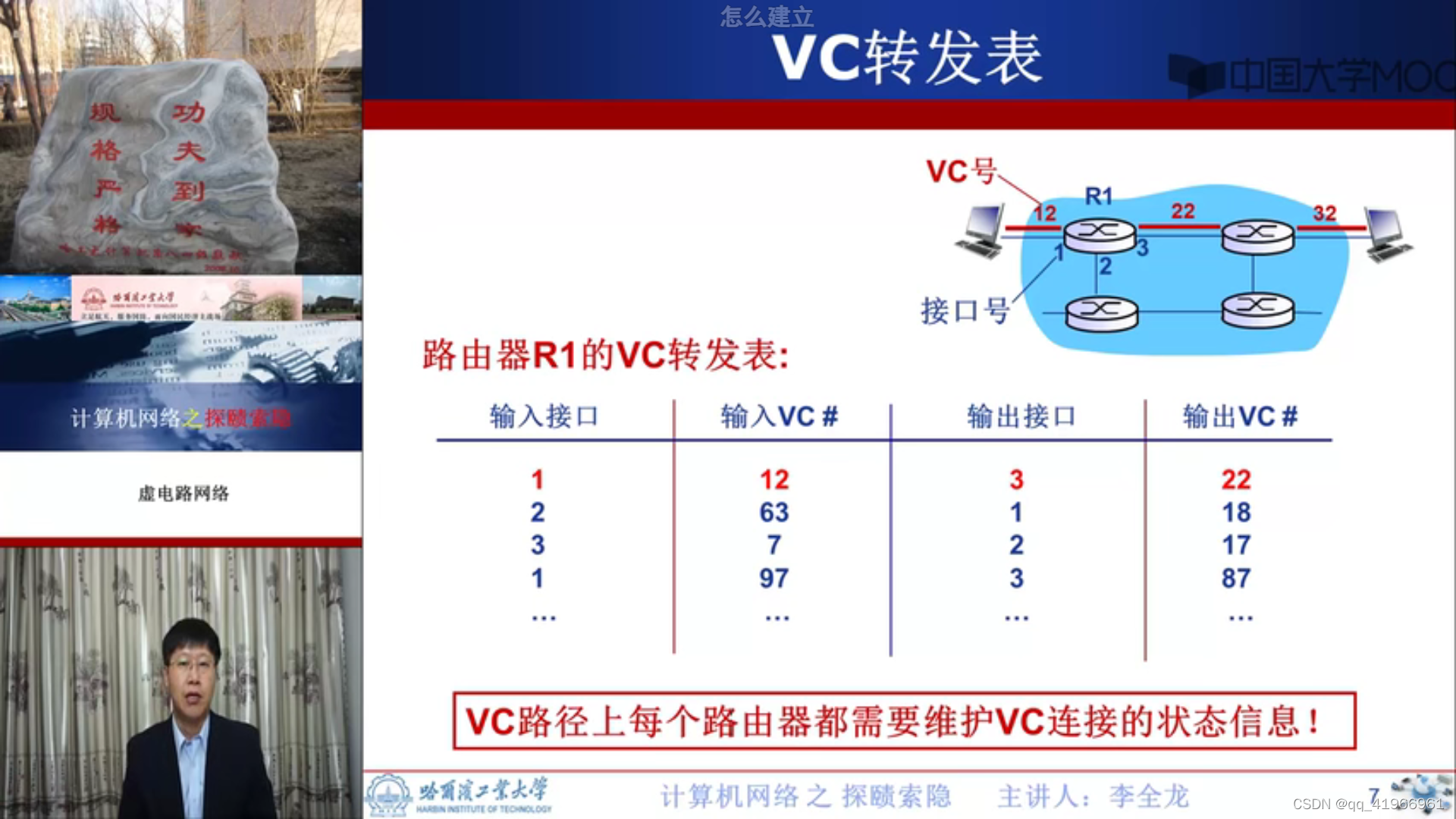

由于虚电路整个路径中的链路能包含的链路数不一样，因此VCID在同一条路径上并不是唯一的，采用分段管理的方式，因此需要利用虚电路转发表来保证分组需要转发的目的

在虚电路中采用信令协议建立协议，在虚电路的建立过程中，通过该协议选择一条合适的路径发送到目的主机，目的主机同意建立连接后沿着该路径返回到源主机中，同时告知路径上所有的路由器该连接的建立方式

数据报网络

数据报网络不同于虚电路网络，该网络是面向无连接的，因此每一个分组都需要包含目的地址，路由器需要根据分组的目的地址转发分组，由于在路由器上的分组算法更新（转发表更新），从同一个源到达同一个目的地址的数据报可能通过不同的路径转发
由于IP地址的数量极其庞大，因此在转发表中存储的是根据IP地址的范围转发到的下一个链路

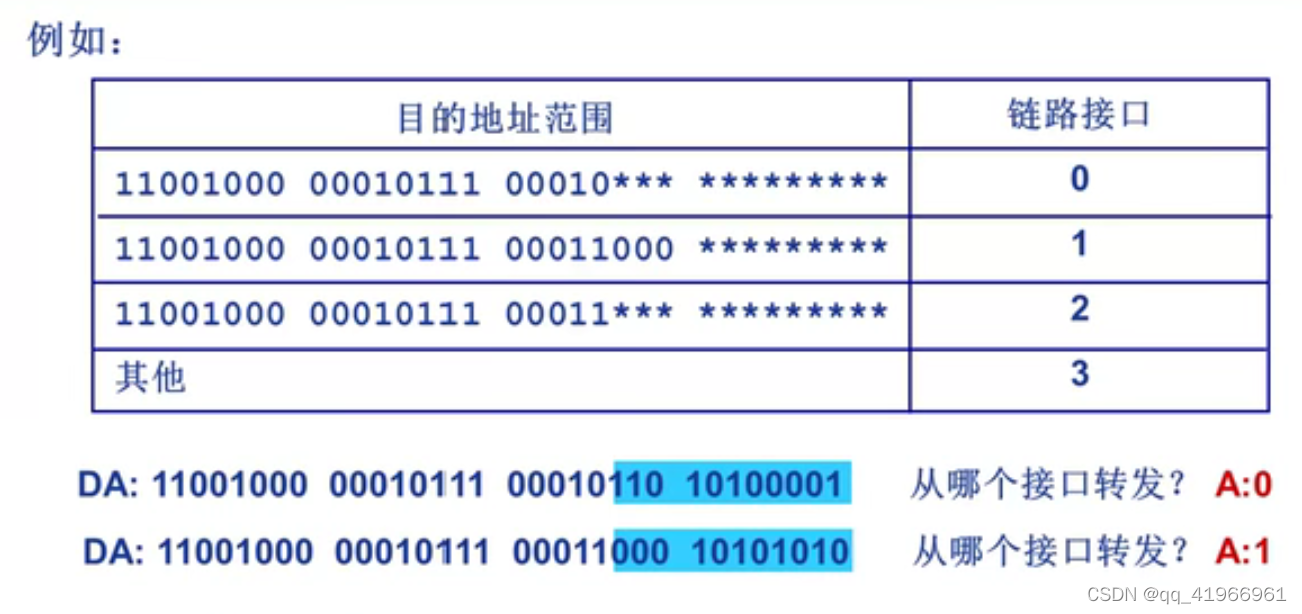

最长前缀匹配优先

同一个目的IP地址可能包含有多个匹配成功的地址范围，因此在转发时选择的转发时通过最长前缀匹配来考量的，当所有的均不符合时，采用默认接口转发

数据报网络（Internet）和VC网络（ATM）对比：
Internet网络是计算机之间的数据交换，对于实时性和可靠性没有很高的要求，而ATM网络核心业务是实时通话，有较高的可靠性要求
Internet网络之间的链路类型众多很难去统一服务
Internet网络上的端系统更加智能，可以自适应、差错恢复、性能控制等，而ATM网络上的电话机、传真机并不是这样
因此，Internet网络更多的简化网络，复杂“边缘”（端系统），ATM网络恰恰相反

IP协议

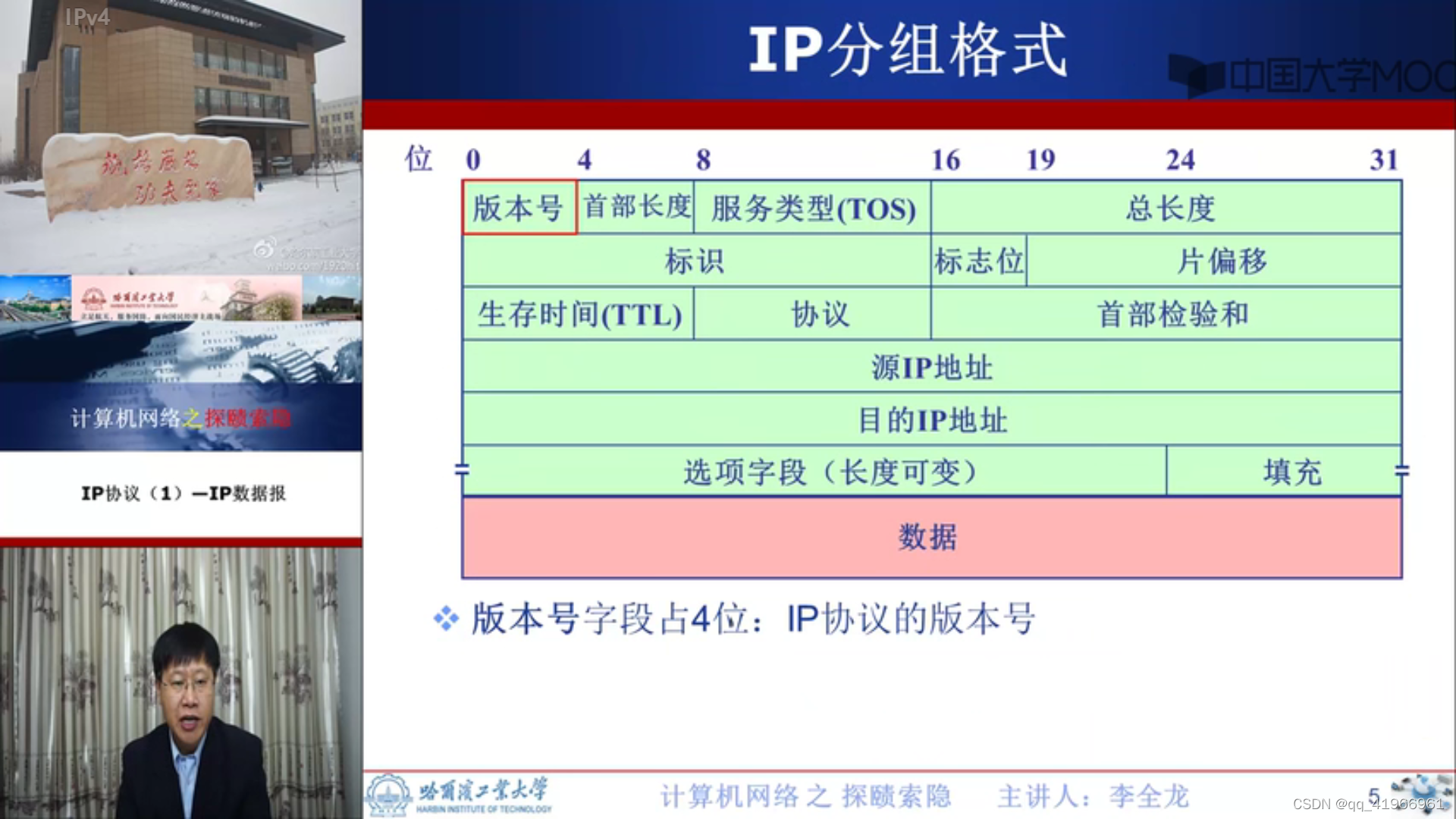

IP数据报结构

1. 版本号
   4bit，路由器根据版本号决定如何解析后面的ip分组
2. 首部长度
   4bit，以四个字节为单位
3. TOS
   8bit，指示分组期望获得什么样的服务，一般情况不使用（取0）
4. 总长度
   16bit，以字节为单位，包括首部和数据
   最大为2^16 = 65535B
5. 标识、标志、片偏移
   和ip分片有关，后续介绍
6. TTL
   ip分组在网络中可以通过的路由器数量（没经过一个减少1）
   TTL等于0时丢弃（发送ICMP报文）
7. 协议
   指示封装的是哪个协议的数据包（TCP/UDP）
8. 首部校验和
   同UDP
9. 源/目的IP地址
10. 选项
    少用，不存在选项的ip长度为20字节（典型的数据报）

IP数据报分片

链路层中可封装数据的上限称为MTU（Maximum Transmission Unit），在不同的链路中MTU可能不同，由上一个链路转发到下一个链路会不一样，因此需要对IP数据报进行分片以保证数据报能正常传输
数据分片在中途的路由器中不进行组装，目的主机对其进行组装
在IP数据报中采用标识、标志、片偏移来表示分片

1. 标识
   分片的id
2. 标志
   共3位
   后两位为DF（dont fragment）：用来表示是否允许分片、MF（more fragment）：用来表示后续是否还有更多的分片
3. 片偏移
   相对于原IP分组中数据的偏移量

IP编址

在IP协议，对所有的接口（主机与物理链路之间的边界）进行编址
通常主机只有1,2个接口，路由器有多个，因此对于一些只有一个接口的主机，一般直接称为该主机的IP地址
ipv4是32bits的，由于不会随意分配IP地址，因此需要采取一个分配方法

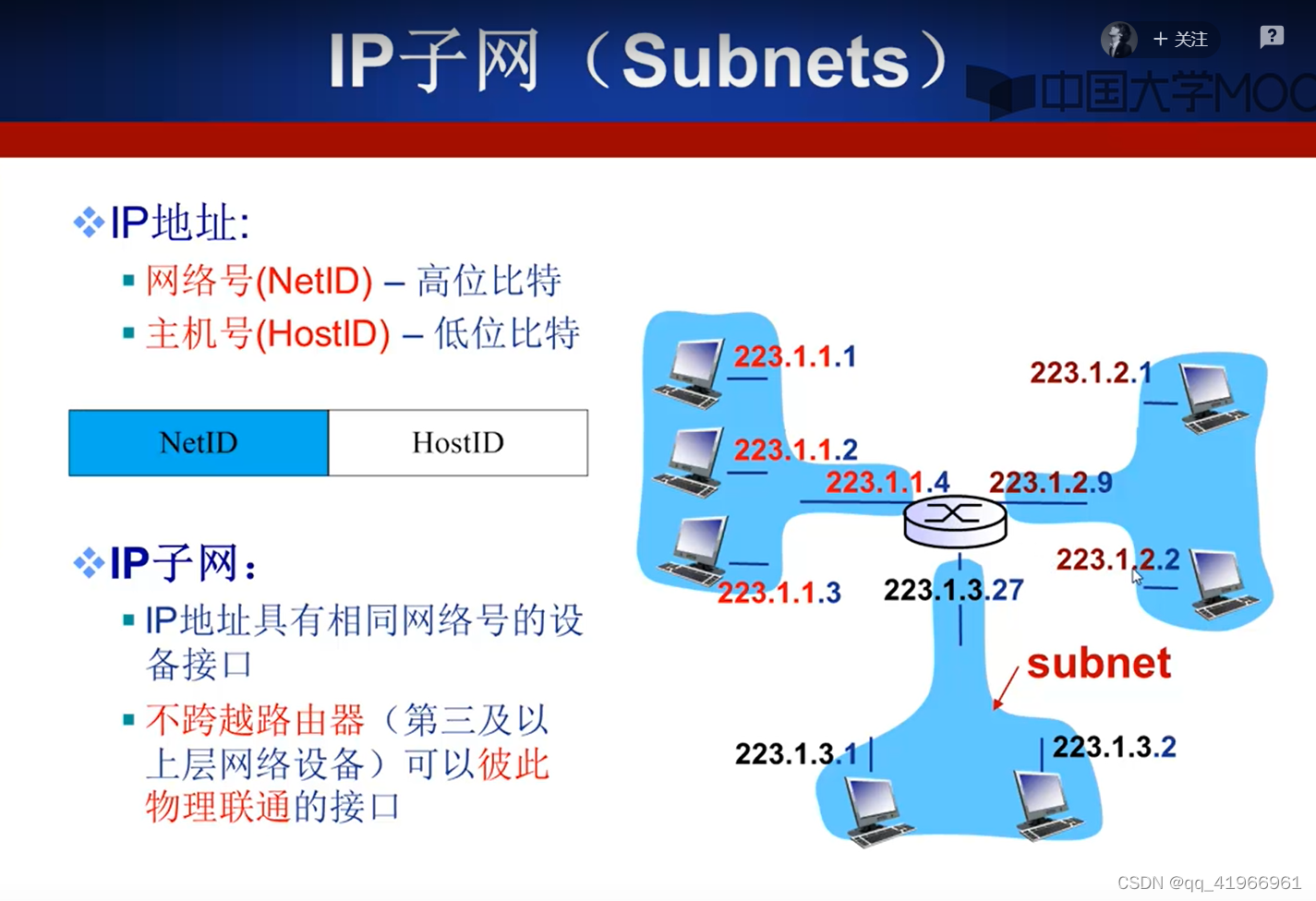

IP子网（Subnets）

不跨越路由器可以彼此物理联通的接口被称为子网

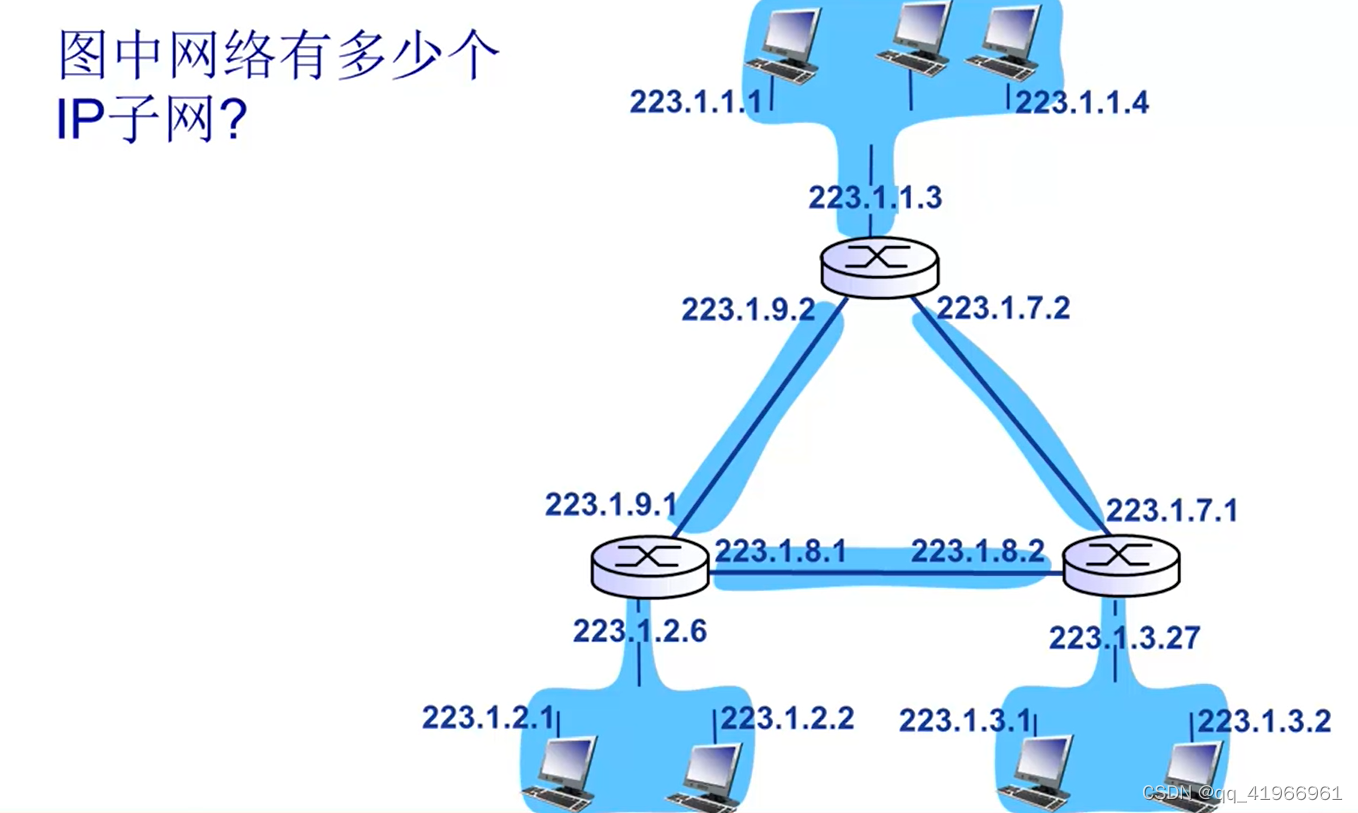

通过该图便以理解（共六个）

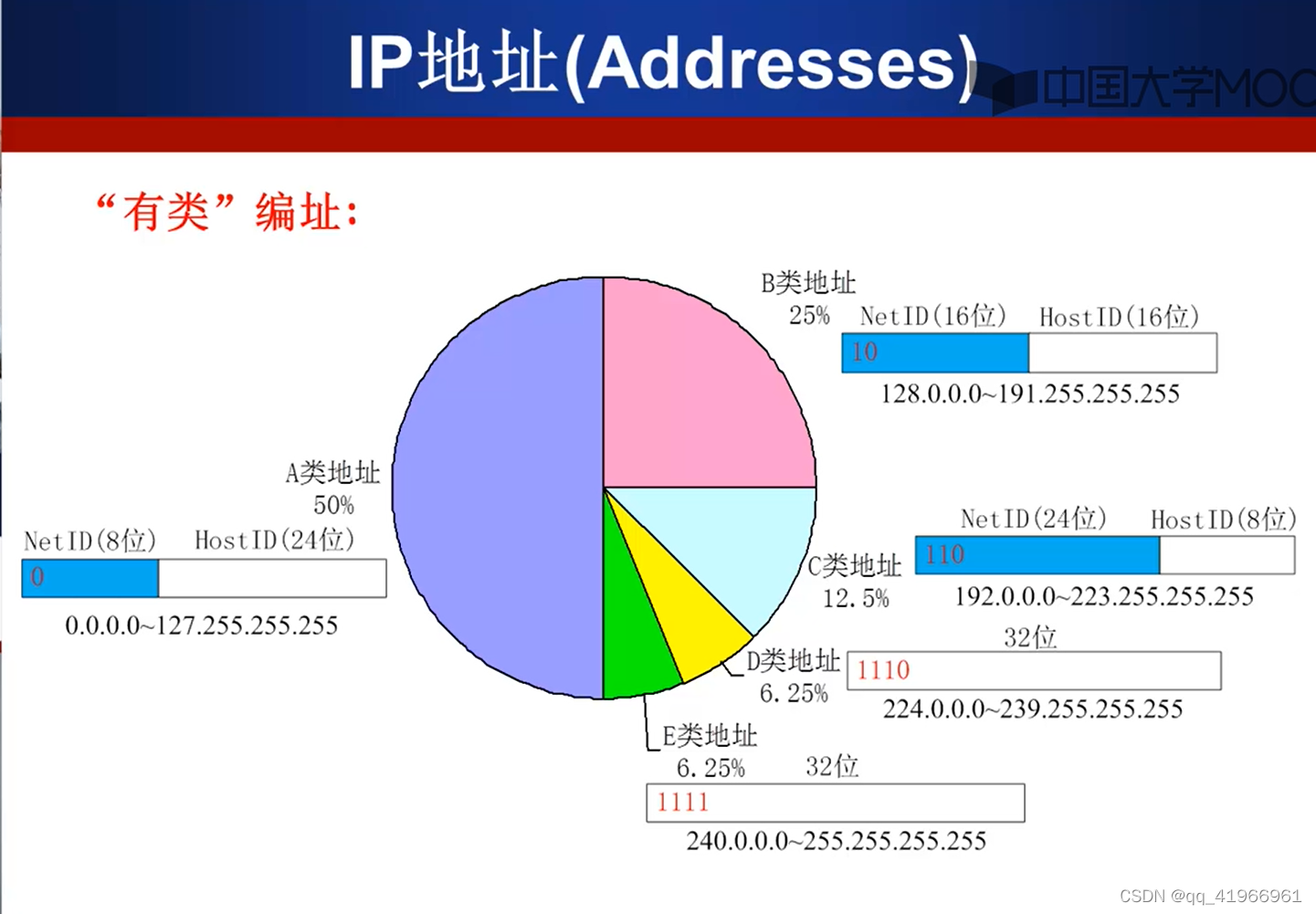

有类ip地址

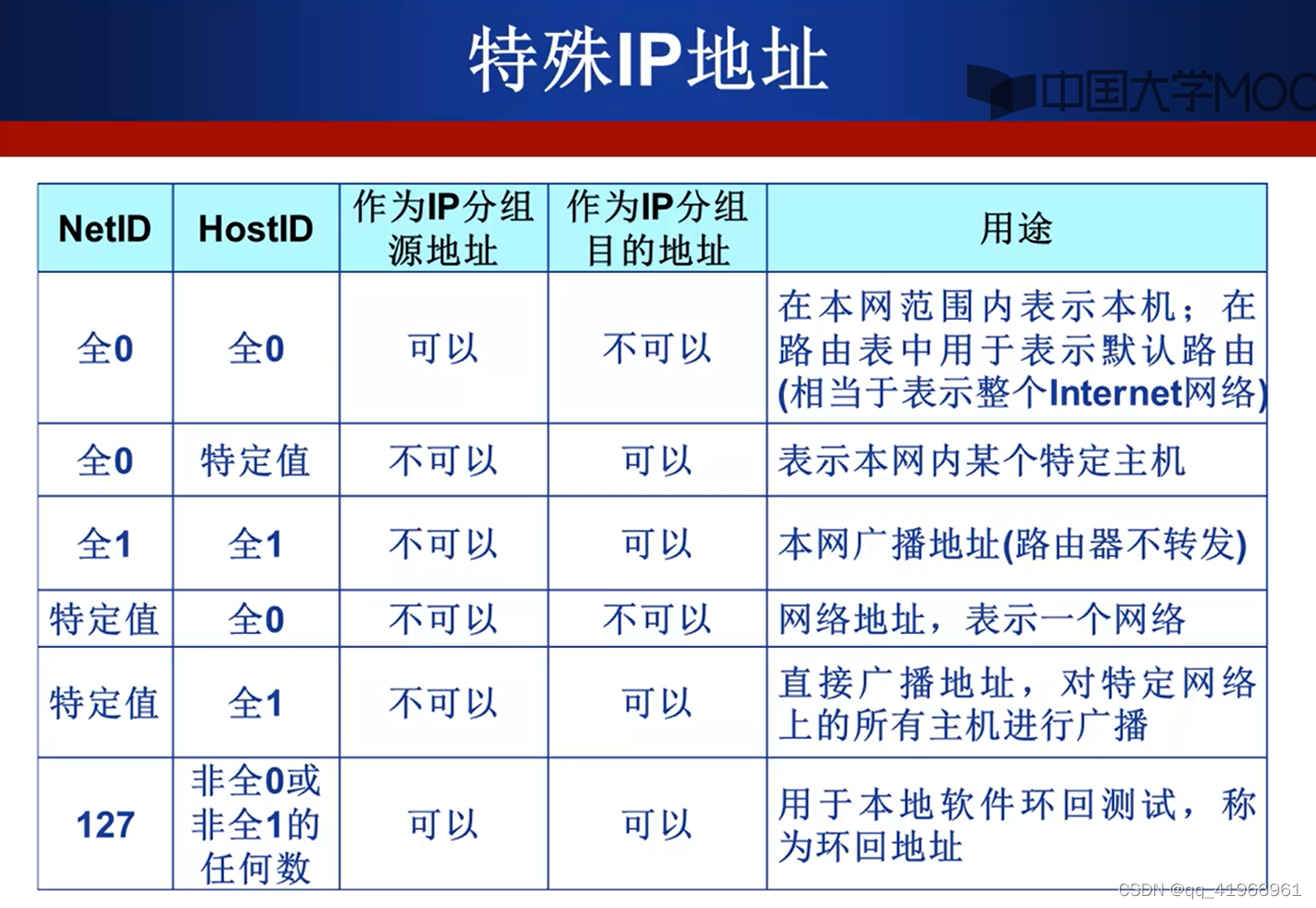

特殊IP地址

环回测试：从本机发出，经过网络层后回到本机

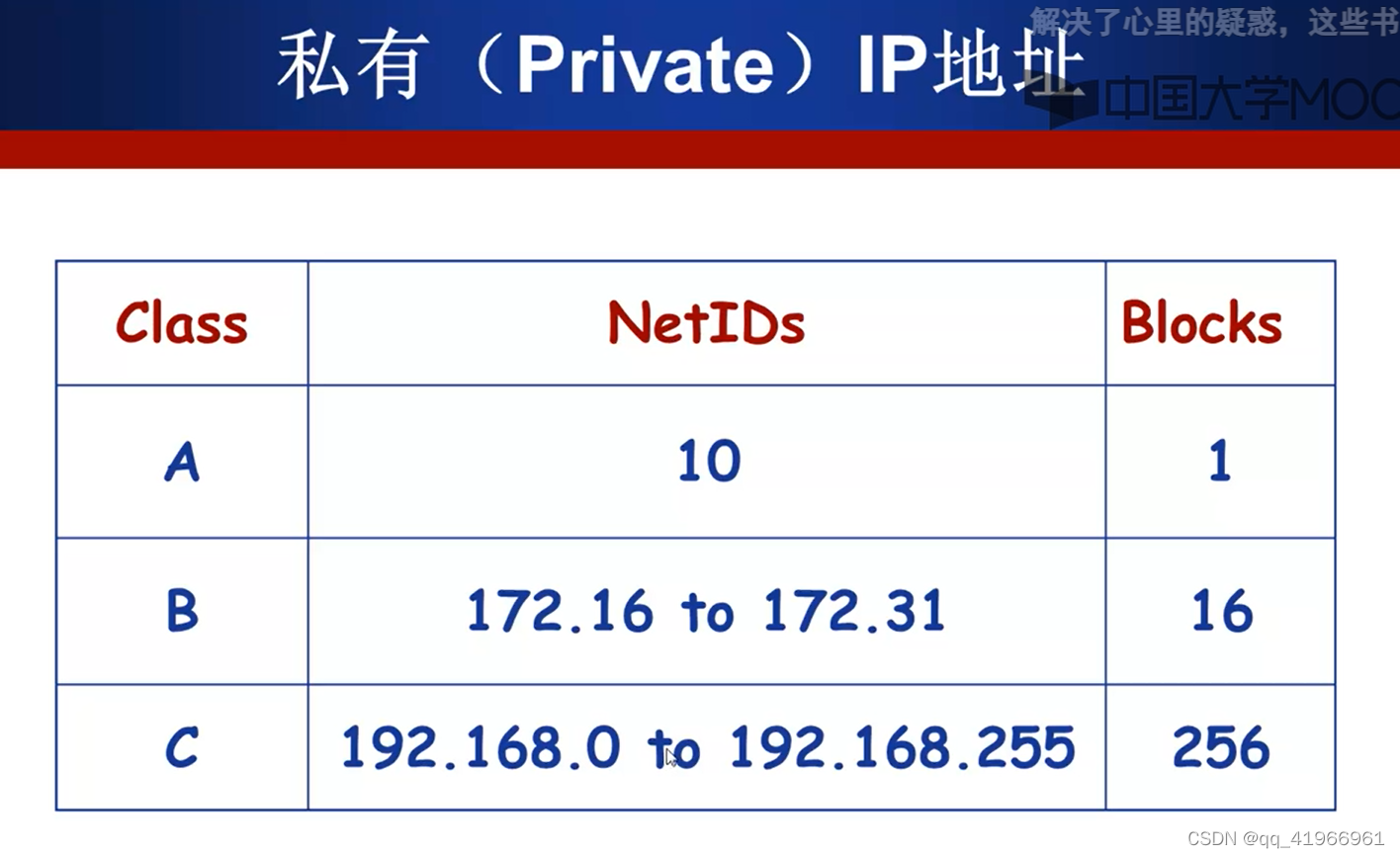

私有网络

在公共互联网中会被认为是非法的，由于是私有地址，因此其实在任何的公司内网中都存在

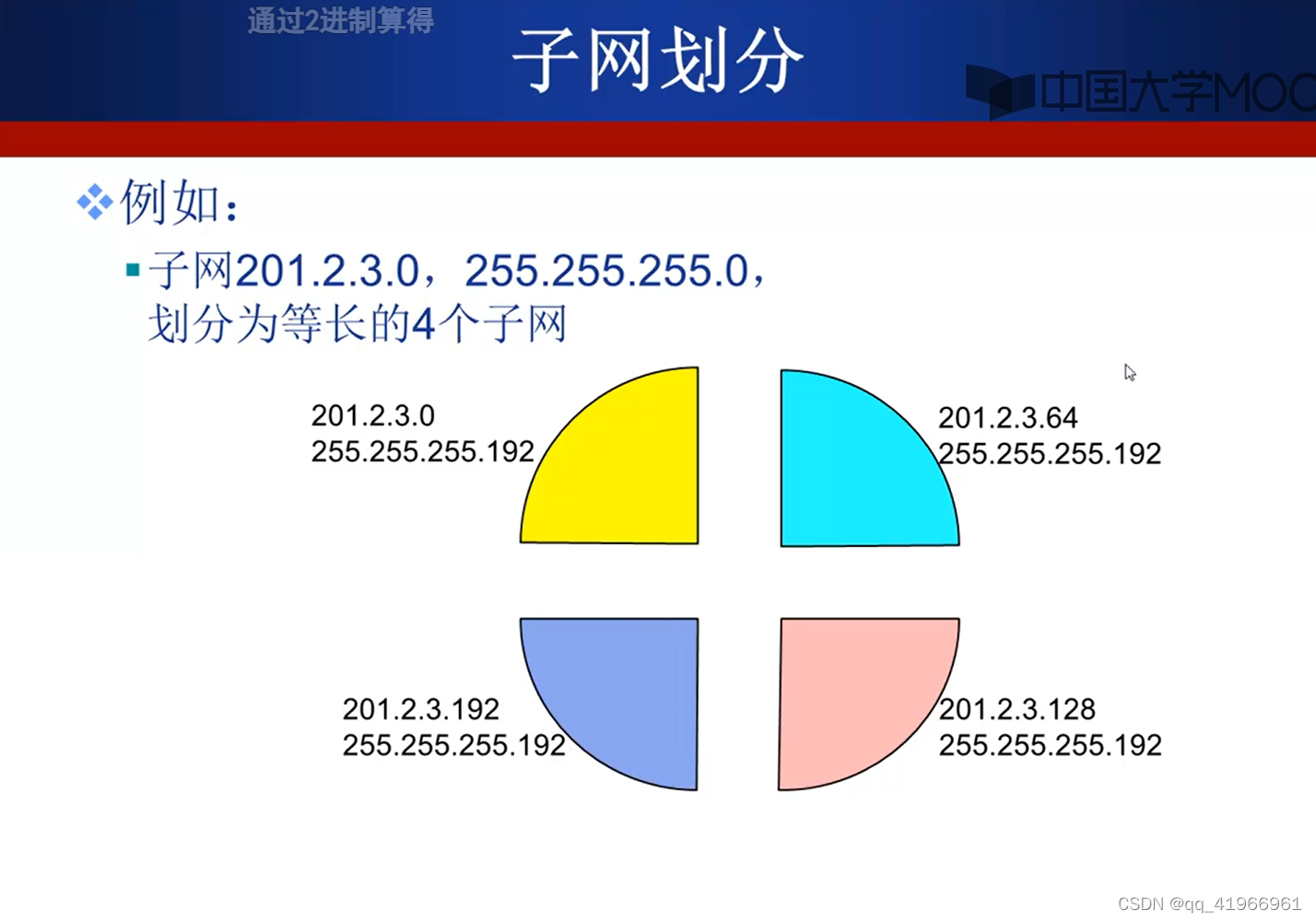

子网划分

子网掩码

NetID + SubID + HostID
子网掩码中Net、Sub位全部取1，Host位取0

子网掩码通过和IP地址进行与运算可以得到目的IP地址所在的子网地址，进而可以通过路由器进行转发

CIDR

无类域间路由（CIDR：Classless InterDomain Routing）
消除A类B类C类地址界限
无类域间路由格式：a.b.c.d/x，其中x表示前缀长度
可以利用CIDR表示子网
例如子网201.2.3.64，掩码255.255.255.192
可以通过201.2.3.64/26来表示

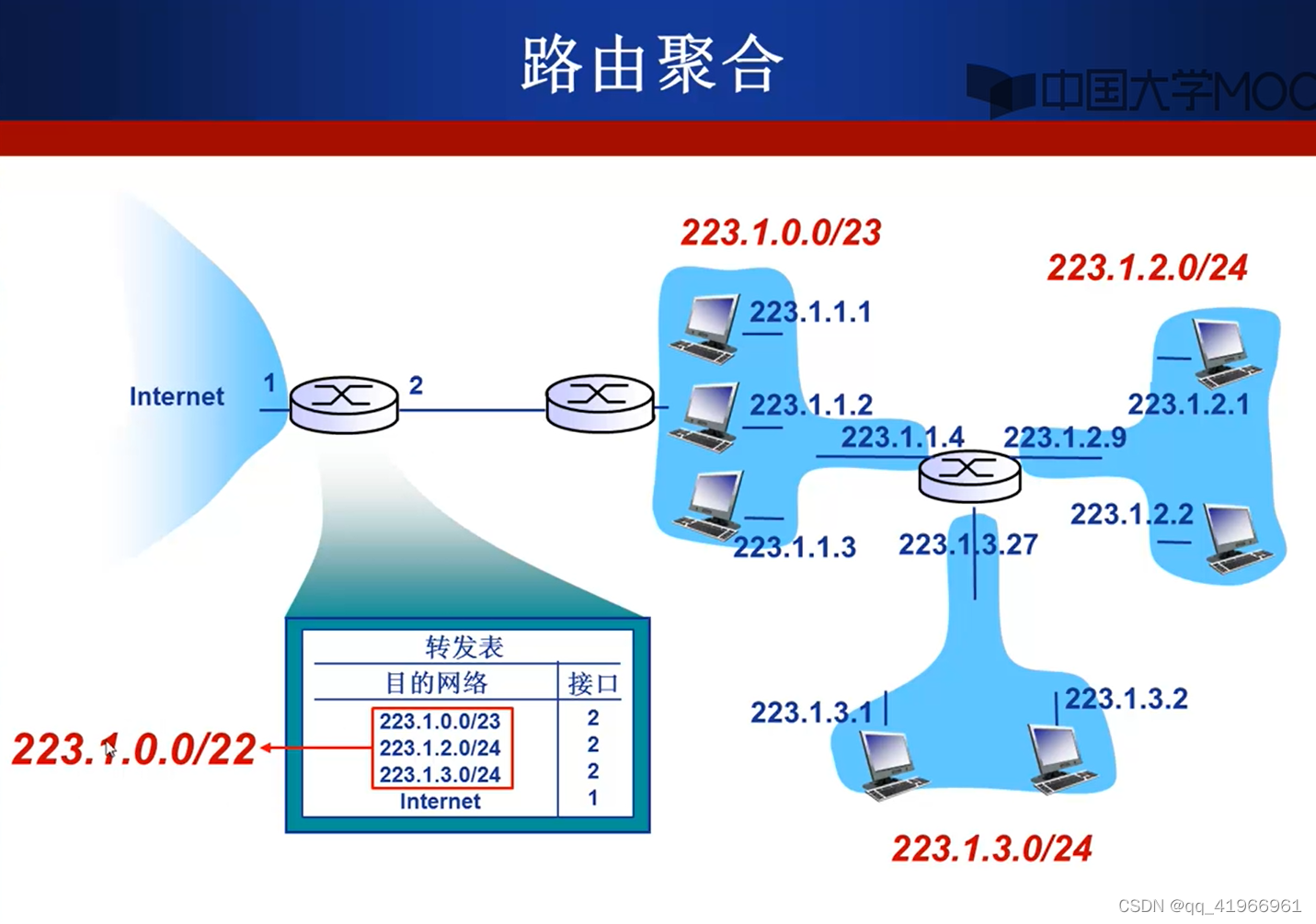

路由聚合

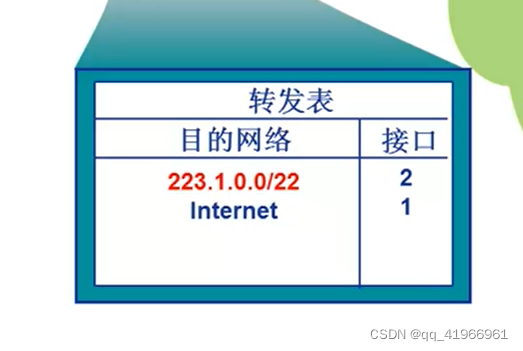

将以上三个转发的目的网络可以聚合成为一个，减少转发表占用的空间

DHCP

IP地址的获取可以通过静态配置，即设定好IP地址，同时也要设定好默认网关，即离开该子网时的去到的IP地址
另外IP地址通常的配置采取动态配置，采用DHCP（Dynamic Host Configuration Protocol）动态主机配置协议
动态配置的方式从服务器动态获取IP地址、子网掩码、默认网关、DNS服务器名称与IP地址

DHCP流程

1. 主机广播DHCP发现报文
   当主机接入子网中时，向服务器发送发现报文，该报文采用广播形式，因为主机接入时并不知道服务器的IP地址
2. DHCP服务器提供
   服务器利用提供报文offer message向客户做出响应，该报文中包含可以提供的IP地址、子网掩码以及IP地址租用期（即IP地址有效的时间量）
3. 主机请求IP地址
   主机从可以获得的DHCP服务器中选取一个，并向选中的这个服务器提供DHCP请求报文request message
4. DHCP服务器分配IP地址
   服务器使用DHCP ACK报文对请求报文进行响应

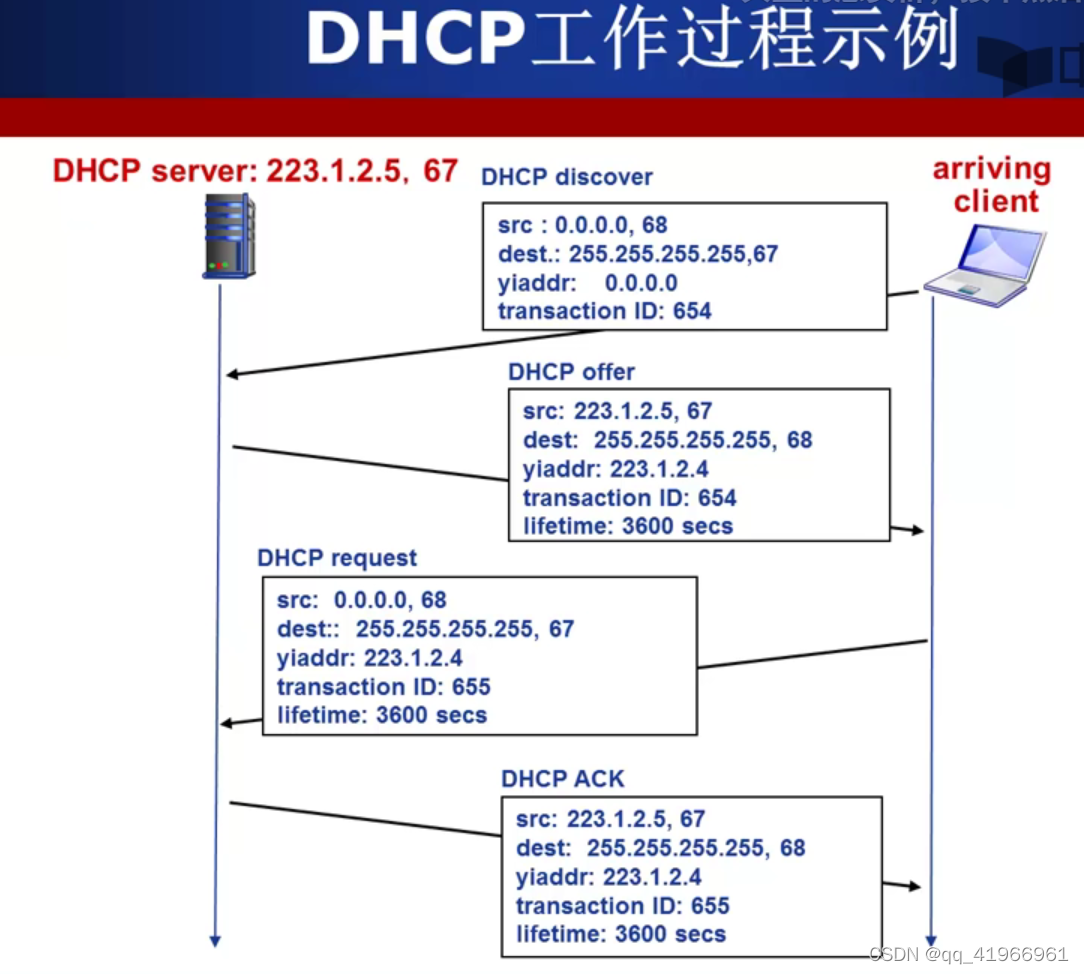

在上图DHCP的过程中，均采用广播的形式，这是因为当存在多个服务器时，客户机指定获取了某个服务器提供的服务后，告知其他服务器，让他们能够放弃为该客户机提供的IP地址等信息，不再占用网络空间
DHCP实际上是在应用层实现的

1. DHCP报文封装到UDP数据报
2. ip广播
3. 链路层广播

网络地址转换NAT

Network Address Translation
由于ip网络的地址非常多，因此直接采用ipv4地址远远不够，在之前介绍过私有IP地址，但当外部网络想要与这些私有IP地址进行通信时，无法直接采用这些私有ip进行通信，因此这些IP地址接入NAT路由器
在外界看来，NAT路由器就类似于一个单个设备，内部所有的私有地址的IP地址就是NAT路由器的IP地址；而在内部，这些不同的设备之间通信通过自己的私有IP地址进行通信

除此以外，在NAT内部IP地址变化时不需要告知外部（方便DHCP）；变更ISP时也不需要更改内部IP地址；内部IP地址对于外部来说是不可见的，这样也会更加安全

NAT实现

内部的私有地址向外发送时，将源IP地址替换为NAT路由器的统一IP地址和不同的端口号
NAT转换表记录了源IP地址和源端口号对应的新IP地址（即路由器提供的统一地址）和新端口号

NAT主要争议

1. 路由器理论上应该只处理第三层的数据，但NAT将IP数据报取出进行修改
2. NAT违背了端到端通信原则，应用开发者需要考虑这一协议，例如P2P应用
3. 地址匮乏应该采用ipv6

NAT穿越

NAT穿越用以解决外部客户机无法到达内部的问题

1. 静态配置NAT转换表
   让每次发送到固定端口的信息必然转换到指定的内部IP地址和端口
2. 利用UPnP
   Universal Plug and Play即插即用
   内部客户机自动学习到公共IP地址，并且能够在NAT转换表中动态地增删端口的映射，最终达到的效果与第一种方法类似
3. 中继（如Skype）
   内部客户机与中继服务器先建立通信，外部客户机也与中继建立通信，进而使得两者之间能够进行通信


ICMP

互联网控制报文协议

1. 差错控制报文
   目的不可达
   源抑制
   超时/超期
   参数问题
   重定向（路由器认为不应该是由自己转发，将报文重新发回至源主机）
2. 网络探寻报文
   回声（Echo）请求与应答报文（Reply）

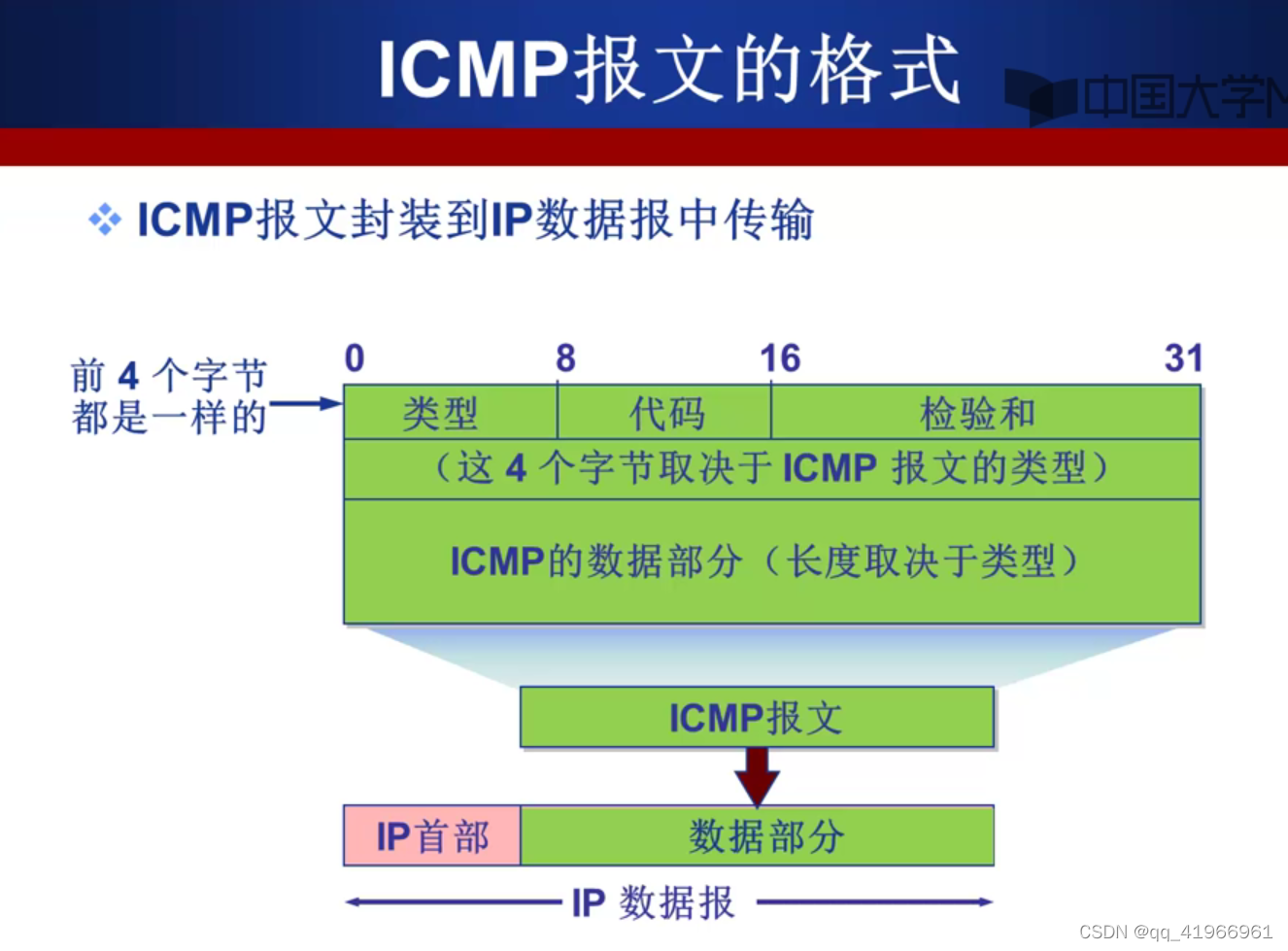

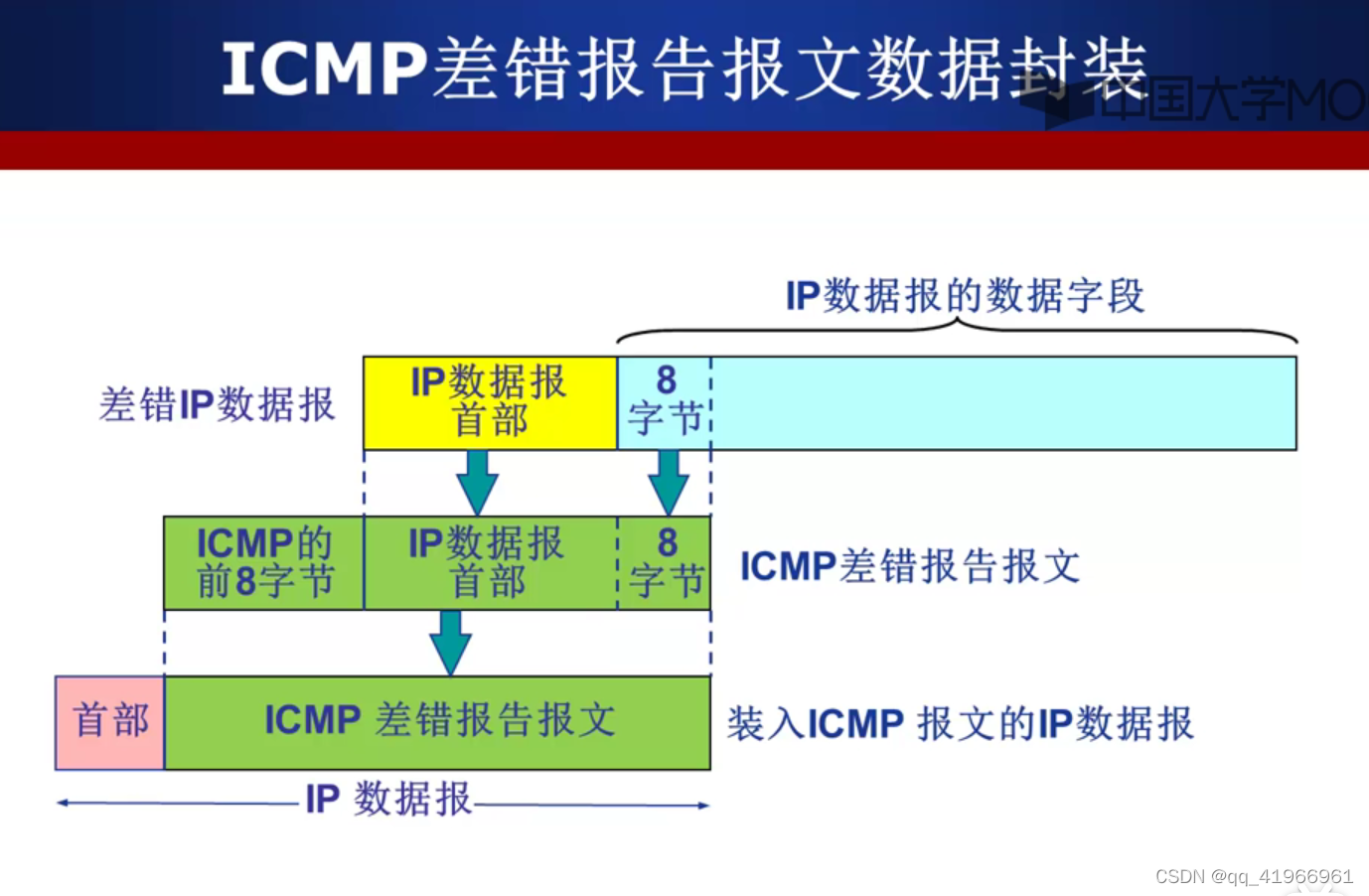

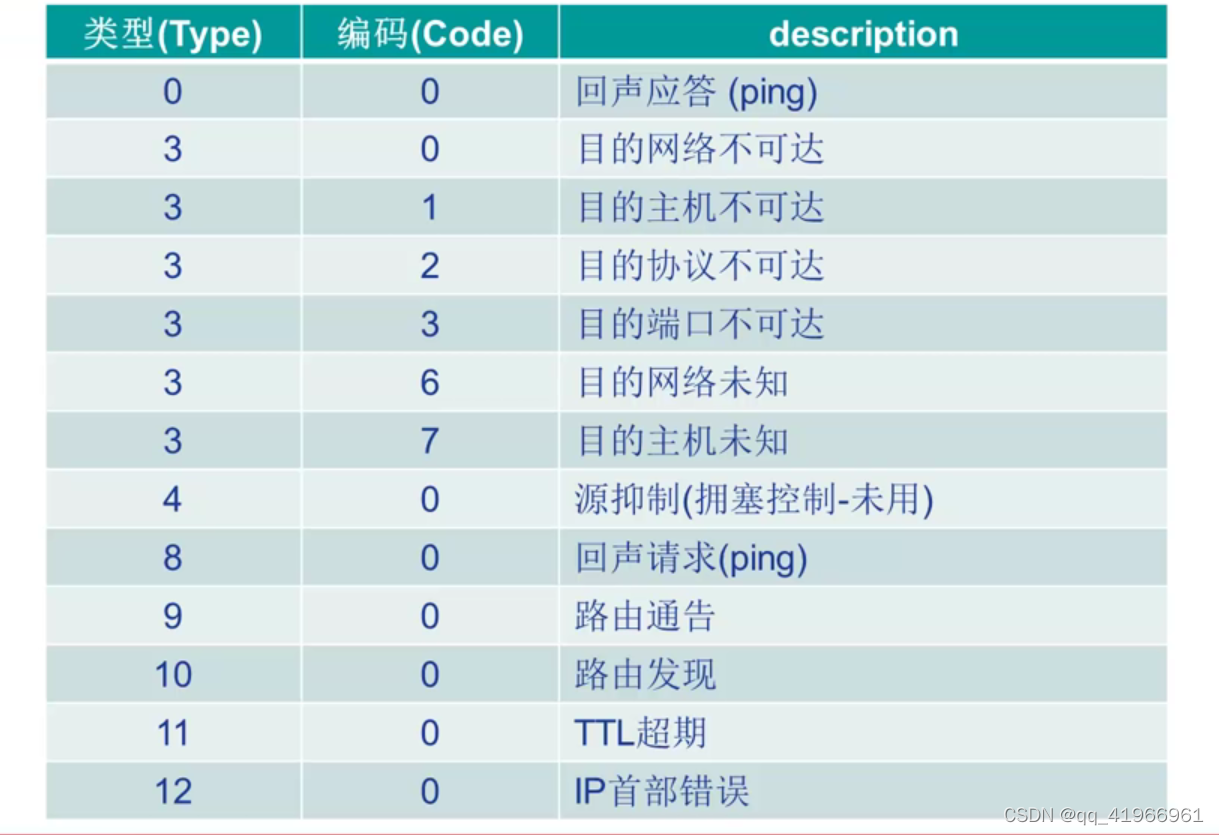

ICMP报文格式

Traceroute

Traceroute通过向目的主机发送一系列UDP报文，目的端口为目的主机中不可能使用的端口号（用于保证最终该报文会停下并返回ICMP），并设置UDP数据报的TTL从1开始逐渐递增，在路由器接受到该报文时，由于TTL为0，因此会向源主机发送ICMP报文，该ICMP报文携带了目前的路由器名称和IP地址
ICMP到达源主机时，记录下RTT

最终在达到目的主机后会返回ICMP报文“目的端口不可达”type=3, code=3

IPv6

主要变化

IPv6的动机来自于IPv4地址空间可能耗尽，IPv6引入的最重要的变化在于：

1. 扩大的地址容量
   IP地址长度从32比特增加到128比特，IPv6地址在单播和多播地址以外加入了一种任播地址，即可以将数据报传输给一组主机中的任意一个，例如用于向一组包含给定文档的镜像站点中的最近一个发送HTTP GET报文
2. 简化高效的40字节首部
3. 流标签
   用于给特殊流的分组加上标签，是发送方要求进行特殊处理的流，如非默认服务质量或需要实时服务的流（音视频传输）

相对IPv4的改变

1. 分片
   IPv6中不允许中间路由器上进行分片与重新组装，因此去除了分片；分片的操作只允许在源主机上进行，在目的主机上进行分片
2. ICMPv6
   由于分片不允许路由器自行分片，因此可能存在链路不允许传输的情况，因此增加了一个ICMP数据报发送“分组太大”信息给源主机，使其重新发送
3. 首部校验和
   彻底移除，由于在运输层（TCP、UDP）和链路层（以太网）中进行了校验，因此设计者认为不必要在IP协议中再设定，路由器中的校验仍被认为过于耗时
4. 选项
   移除，定义多个选项首部，通过下一个首部字段表示，移除后首部均为40字节大小

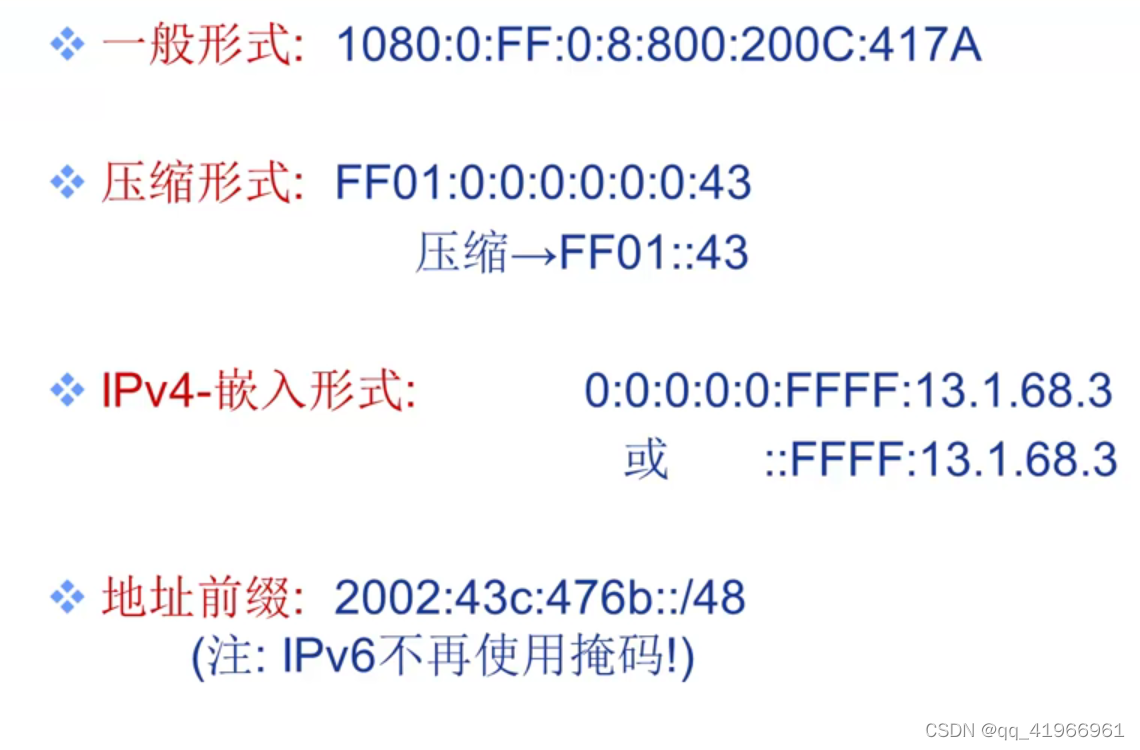

表示形式

IPv4向IPv6过渡

由于不可能在某个时刻所有路由器都同时被更新，因此目前采用了建隧道的方式，假设两个节点之间要通过IPv6进行传输，他们之间的路由器通过IPv4进行传输，将这些路由器称为隧道，在隧道的发送端将IPv6报文封装成IPv4数据报，这样隧道中所有路由器都以为这是一个正常的IPv4数据报，将其正常传输，直到最后另一端接收到后拆除，得到IPv6。最终在这两个节点看来就是IPv6直接传输

路由算法

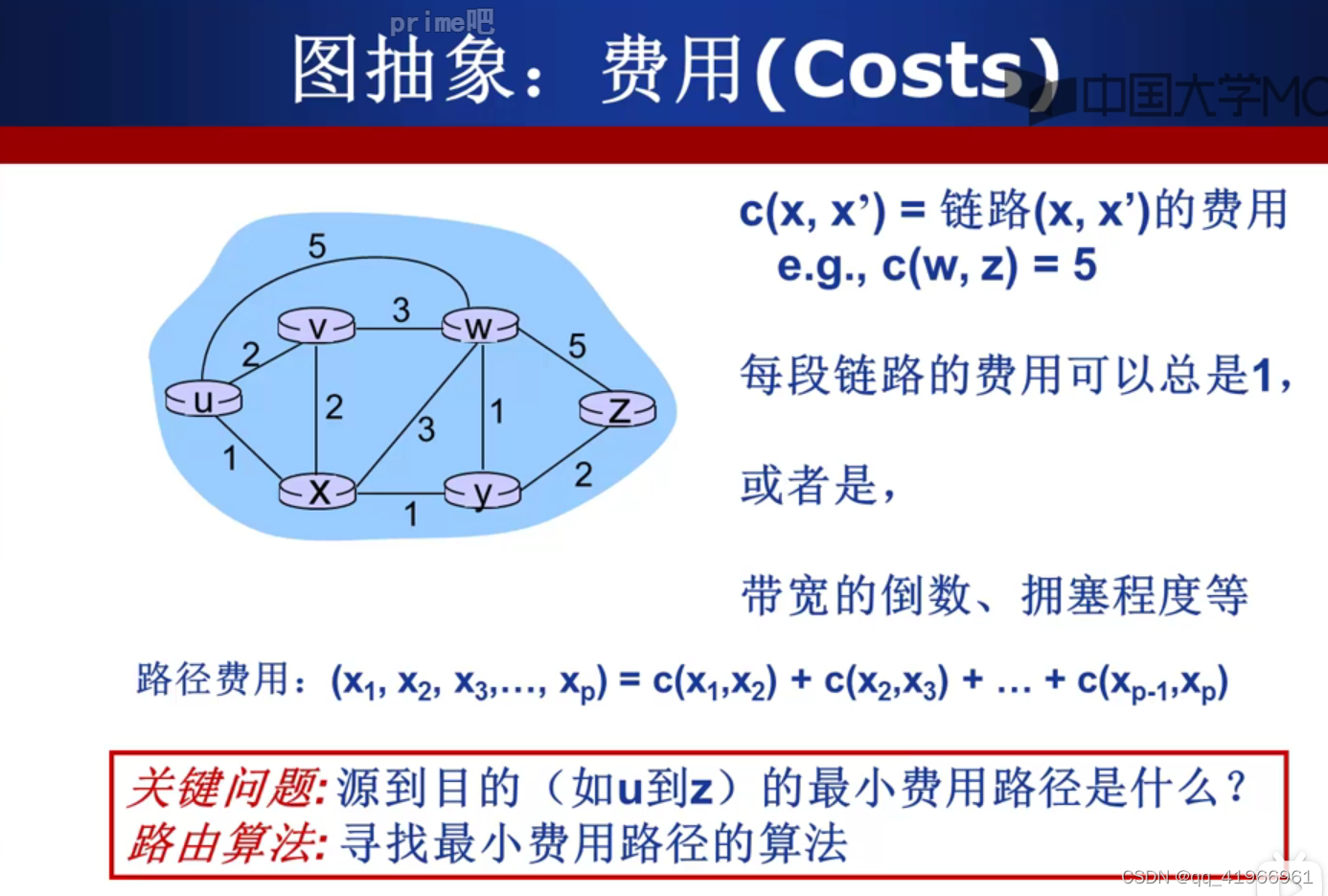

路由算法可以抽象为图，最终要转换成的算法就是在节点之间通信如何可以得到最小费用

路由算法分类

静态路由：

• 人工配置
• 路由更新慢
• 优先级高

动态路由（通常的路由算法就说的是动态路由）

• 路由更新快（定期进行更新，及时响应网络中的变化

全局信息：

• 所有路由器均掌握网络中所有拓扑和链路费用信息
• 典型算法有链路状态（LS）路由算法

分散信息

• 路由器只掌握邻居节点的链路费用信息
• 邻居节点之间交换信息并计算
• 典型算法：距离向量（DV）路由算法

链路状态路由算法

当一个路由器掌握了链路上所有链路费用信息之后，根据全局算法来计算需要的路由路径

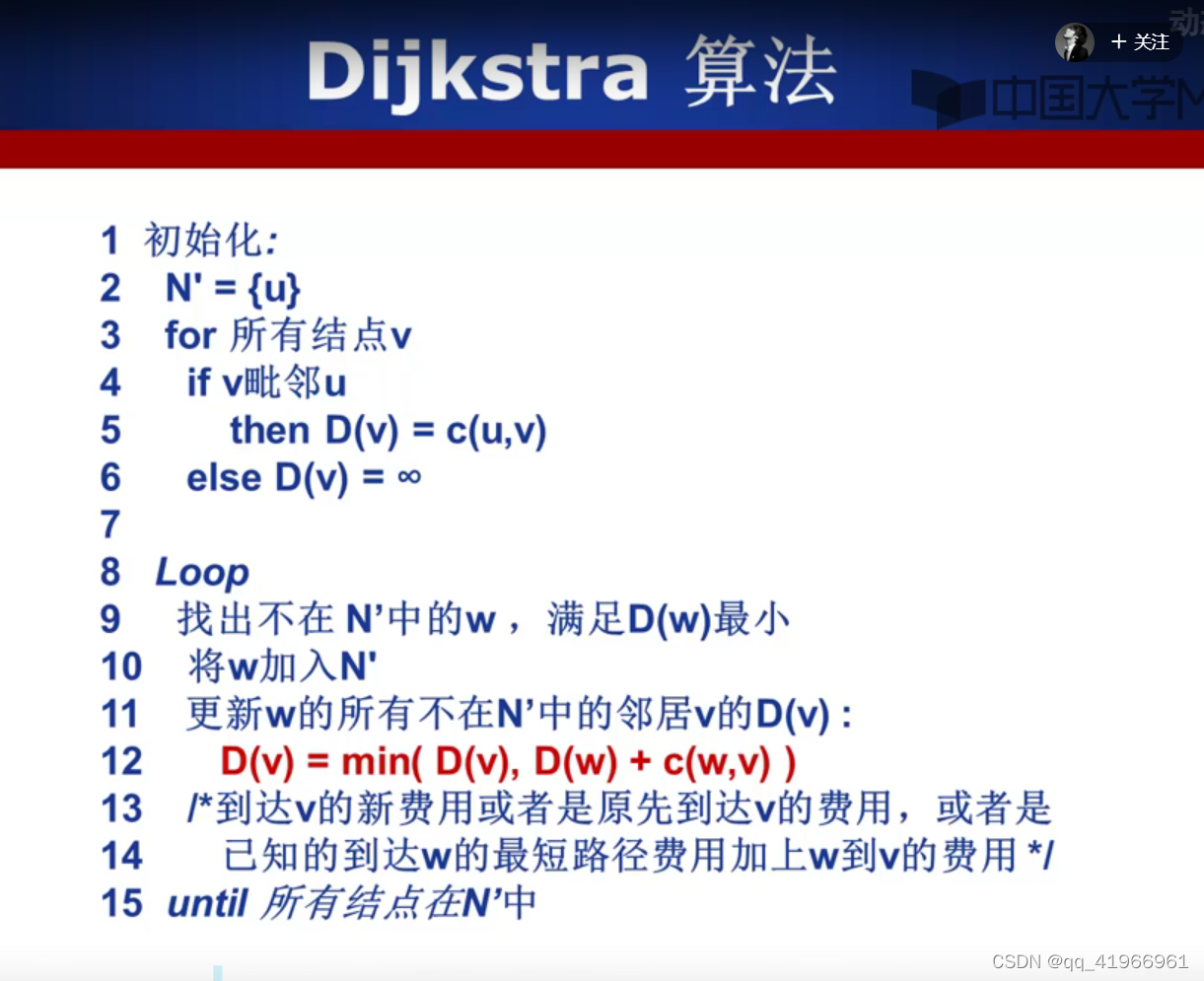

利用Dijkstra算法，可以计算出从一个结点到达其他所有结点的最短路径

这玩意是真常用啊

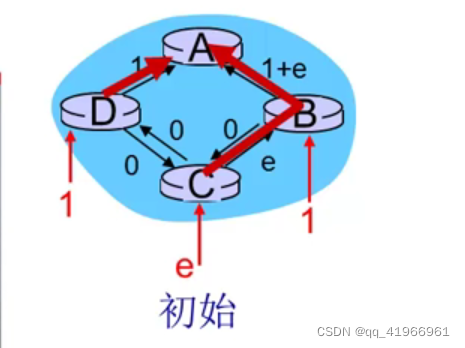

算法可能存在的问题，震荡现象（oscillations）

如图所示，当所有结点掌握全局信息之后，B、C要向A发送信息时会采取D的这条路径，这样一来就会导致C->D的路径上更加拥挤，进而费用变大，此时路由重新计算发现C->B->A更加合适，一段时间后又同样开始拥挤
这样的情况导致出现的可能是当B需要发送向A时，报文可能先通过计算到达了C，此时路由算法重新计算发现通过C->B更加合适，于是回到B；接着又重新计算发现应该回到C，导致进入一个循环

1. 解决方法一
   强制链路开销不依赖于拥塞程度（不可行）
2. 解决方法二
   确保链路中结点不同时更新

距离向量路由算法

Distance Vector（DV）
根据Bellman-Ford方程计算
d_x(y) = min {c{x, v} + d_v(y)}
其中c表示x到邻居结点v的费用，d_v(y)表示v到y的最小路径
距离向量算法需要多次迭代完成，因此常用D_x(y)表示x到y的估计
同时还要维护邻居节点的D_v(y)，并向邻居结点发送自己的估计
因此每个结点不定时发送自己的估计并接受到邻居的估计，对自己的D_x(y)进行更新，在一定的时间后该值会收敛于d_x(y)

距离向量路由算法是异步迭代的
引发迭代的因素

• 局部链路费用变化（与某一个邻居的cost发生变化）
• 来自邻居的DV变化

分布式：
只有当DV变化时才告知自己的邻居

完整流程：

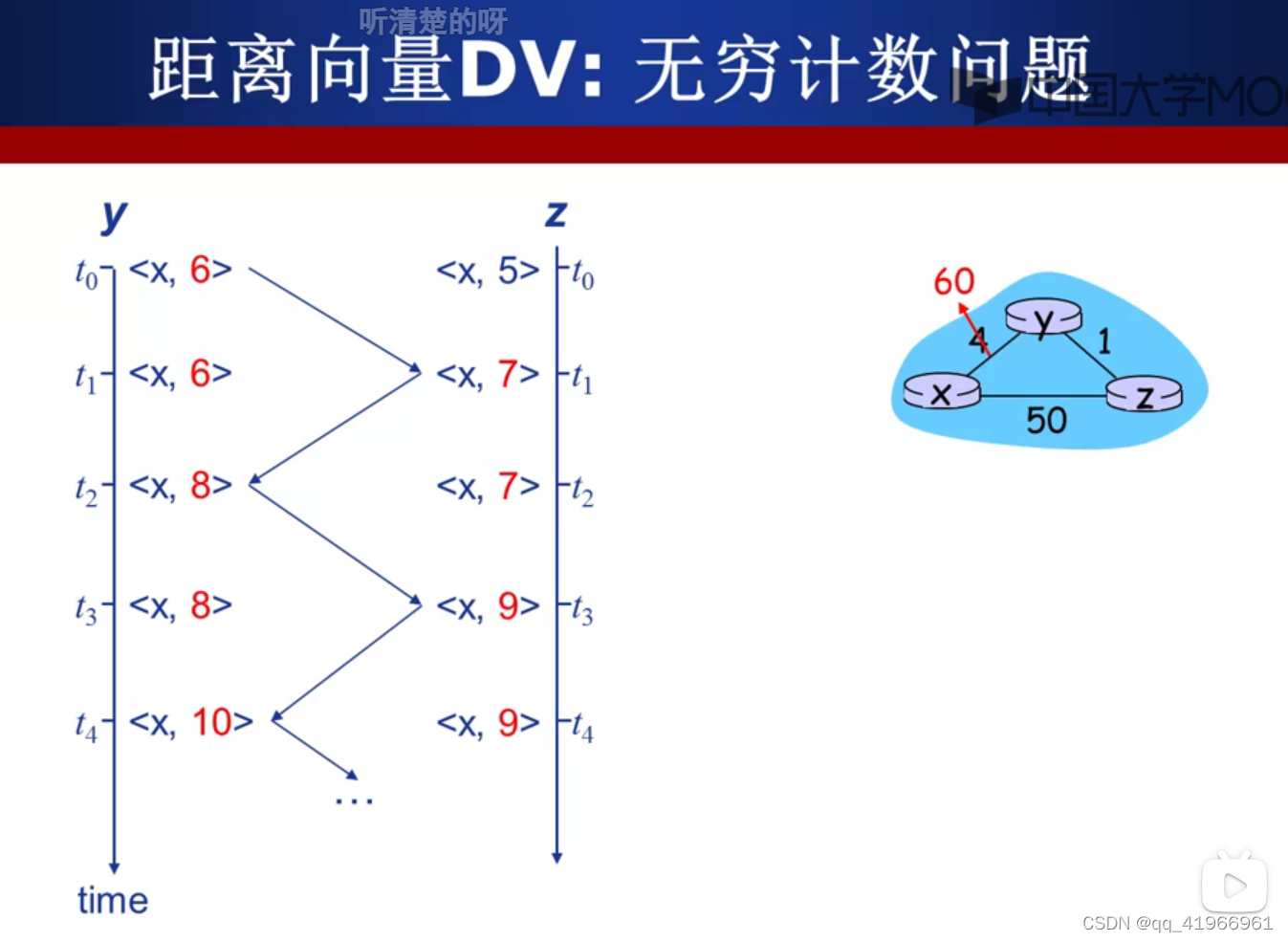

无穷计数问题

由于在发生变化后才会更新自己的DV，因此，当发生好消息（即链路费用降低）时，传播会更加迅速
然而当链路费用上升时则会存在问题
例如：

在上图中，由于d_xy原来的值是根据d_xz + d_yz得到的，因此在x-y大幅上升后，x计算自己的d_xy得到了6，再传递给到z更新，会很明显发现x和z的距离向量并没有快速完成自己应该的更新，这是因为他们互相依赖于对方的值，
当y期望到达x时，通过附近的d值，可以发现通过z会根据更低的消耗达到，但到达z后发现通过y又可以更快，因此就形成了路由选择环路

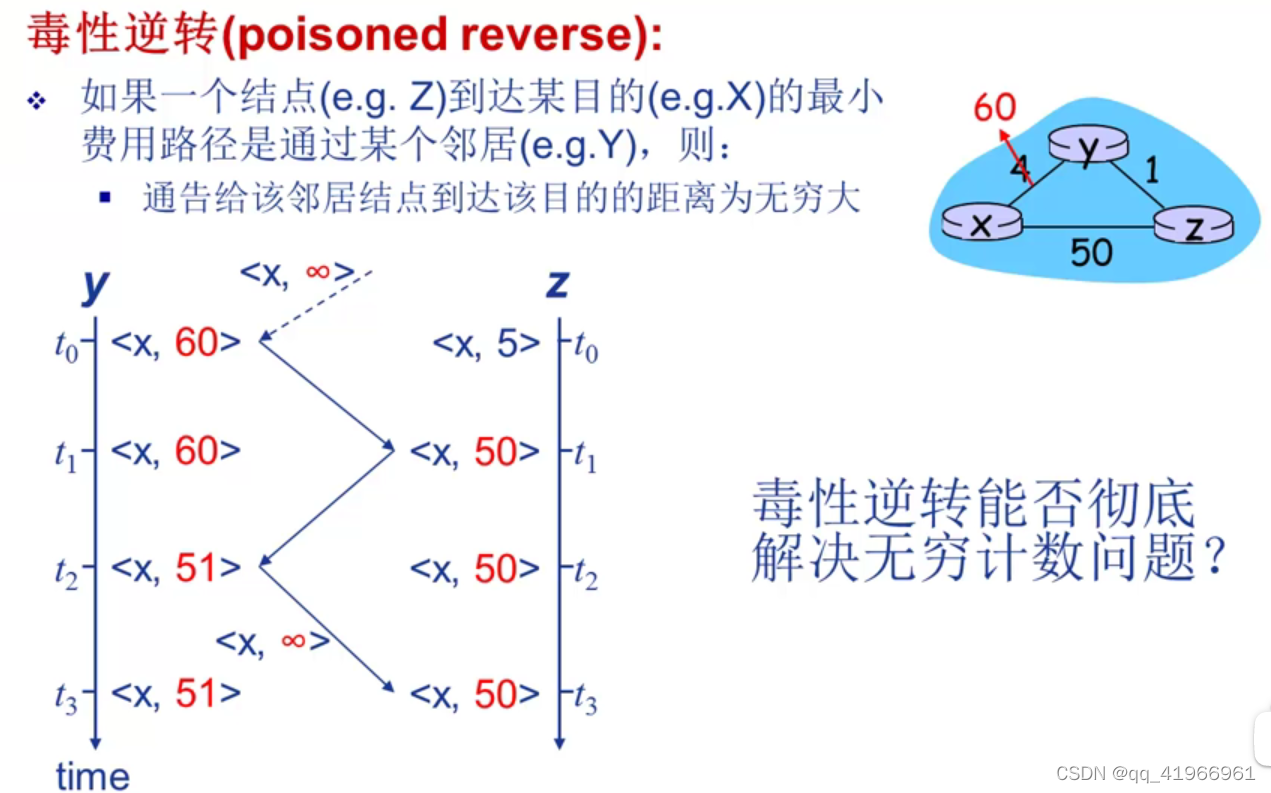

毒性逆转

为了解决上述的问题，可以通过一种叫毒性逆转的方法来实现，如果z需要通过邻居结点y到达x，则他会告知自己到达x的距离为无穷大

然而毒性逆转技术并不能完全解决无穷计数问题，在复杂的网络中无法彻底消除问题

最大度量

在复杂的网络中，毒性逆转技术并不能完全解决无穷计数问题，因此加入了最大度量，定义一个最大度量值，如15跳，则16跳表示无穷

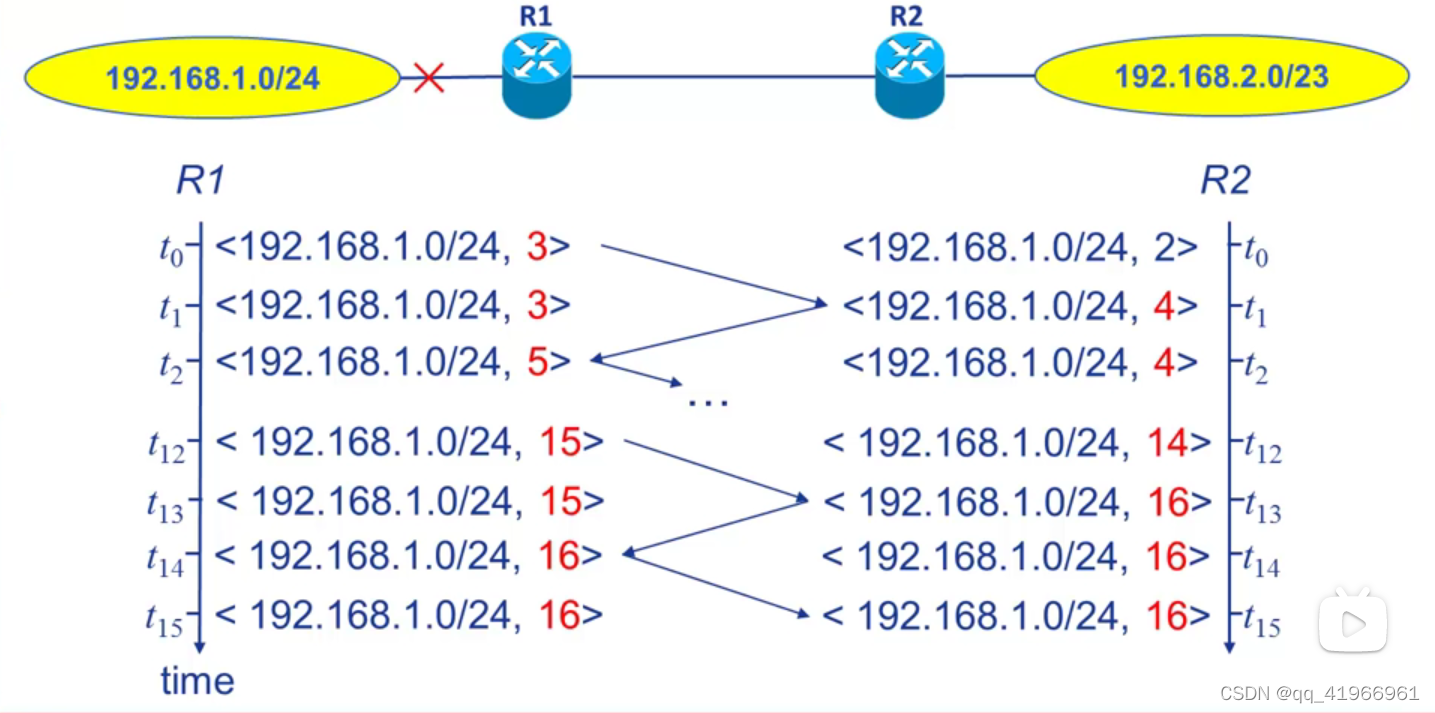

当在某一个时刻，R1到192.168.1.0/24子网之间突然变大/不可达，那么互相的更新途径如上所示，然而由于设定了最大度量，因此在达到无穷大之后就不再互相更新

LS vs DV

记N为节点（路由器）的集合，E为边（链路）的集合

1. 报文复杂性
   LS算法中每个结点都要知道所有节点的情况和链路信息，因此需要发送O(|N| * |E|)个报文，另一方面，在更新时，LS算法中一个链路改变需要告知所有节点；而在DV算法中，更新时传递的并不一定是所有节点
2. 收敛速度
   DV算法收敛慢，并且可能遇到无穷计数的问题
3. 健壮性
   LS算法下，一台路由器出现的问题会及时通知链路中所有的路由器，基本不会出现问题；而DV算法中，可能需要很长时间才知道链路中另一个节点出现了问题

层次路由

将路由抽象为图的方法在小规模的网络中可能是可用的，但在大规模的网络中有如下的问题：

1. 通信方面
   路由表规模过大，无法存储
   链路中存在大量需要交换的信息，会淹没本身可用的链路状态

2. 管理方面
   在管理方面，每一个网络的管理员都希望能管理自己的网络，Internet = network of networks

因此需要采取层次路由，把路由器聚合为一个区域：自治系统AS（autonomous systems）
自治系统内部采取上述的普通路由算法，不同AS可以通过不同的路由算法（LS/DV）
自治系统之间采用一个网关路由器连接，这个路由器位于AS边缘，他们互相连接各自的AS

AS间通信

当路由器需要向所在的自治系统之外传送报文时，需要知道应该传递到哪个网关路由器，因此自治系统内部需要知道知道目的网络是否可以通过哪个AS系统到达，并且需要把这个信息告知给自己内部的路由器，这些都是自治系统间的路由器需要完成的任务
假设AS1目前已知通过AS2和AS3均可以到达目的地址，那么该如何选择网关路由器？
首先通过学习得到可以选择的网关，并且将这个信息告知给AS1内部所有路由器，然后路由器通过AS内部路由协议找到能够达到任意一个可行网关的最短路径，接着就通过这个路径进行发送，并在转发表中增加这个入口

AS内部协议

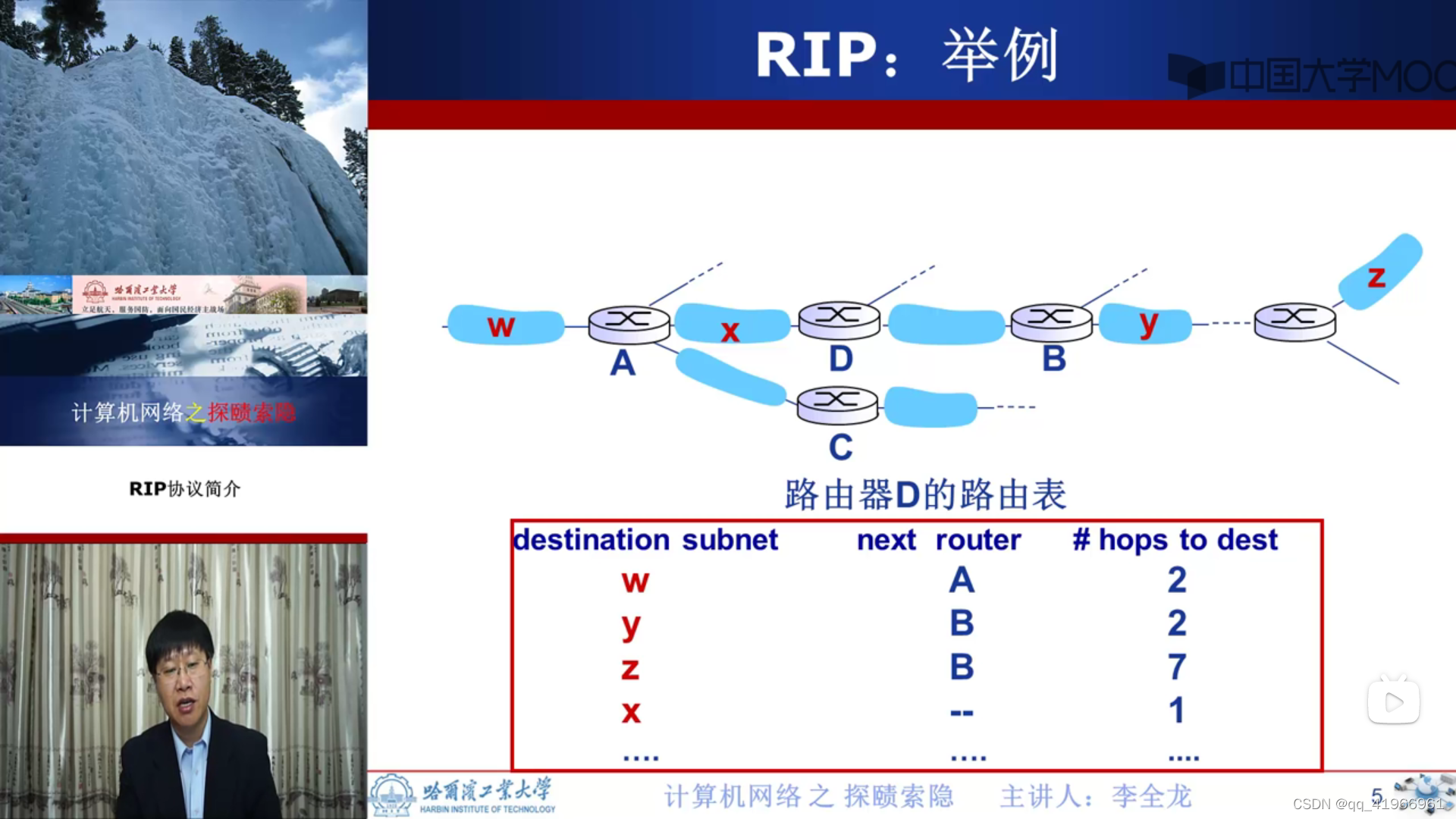

RIP

采取距离向量算法
距离度量为跳步数（max=15hops），每条链路一个跳步
每隔30s，邻居之间交换一次dv，称为通告（advertisement）
每次通告最多25个目的子网

链路失效
如果180秒没有收到通告，那么久认为邻居节点失效
因此需要重新计算距离向量，并且向邻居发起通告，邻居可能再次向邻居的邻居发送通告（可能产生无穷计数）
因此需要采取毒性逆转技术

RIP路由表是利用一个称作route-d(daemon)的应用层进程进行管理实现的，他的通告报文周期性地由UDP数据报进行发送，因此，该协议是在应用层实现的，但是服务于网络层的协议
由于路由器中也需要发送通告，因此从这里可以看出路由器其实也是有应用层的，在路由器的应用层中生成RIP路由表管理

OSPF

Open Shortest Path First开放最短路径优先
采用LS算法，每个路由器都含有整个网络的拓扑
OSTF通告在整个AS中泛洪
报文直接装入IP数据报中

优点

1. 安全
   OSTF使用认证后的分组（预防入侵）
2. 允许使用多条相同费用的路径（RIP仅用一条）
3. 针对不同的TOS设置多个不同的费用
4. 集成了单播和多播路由

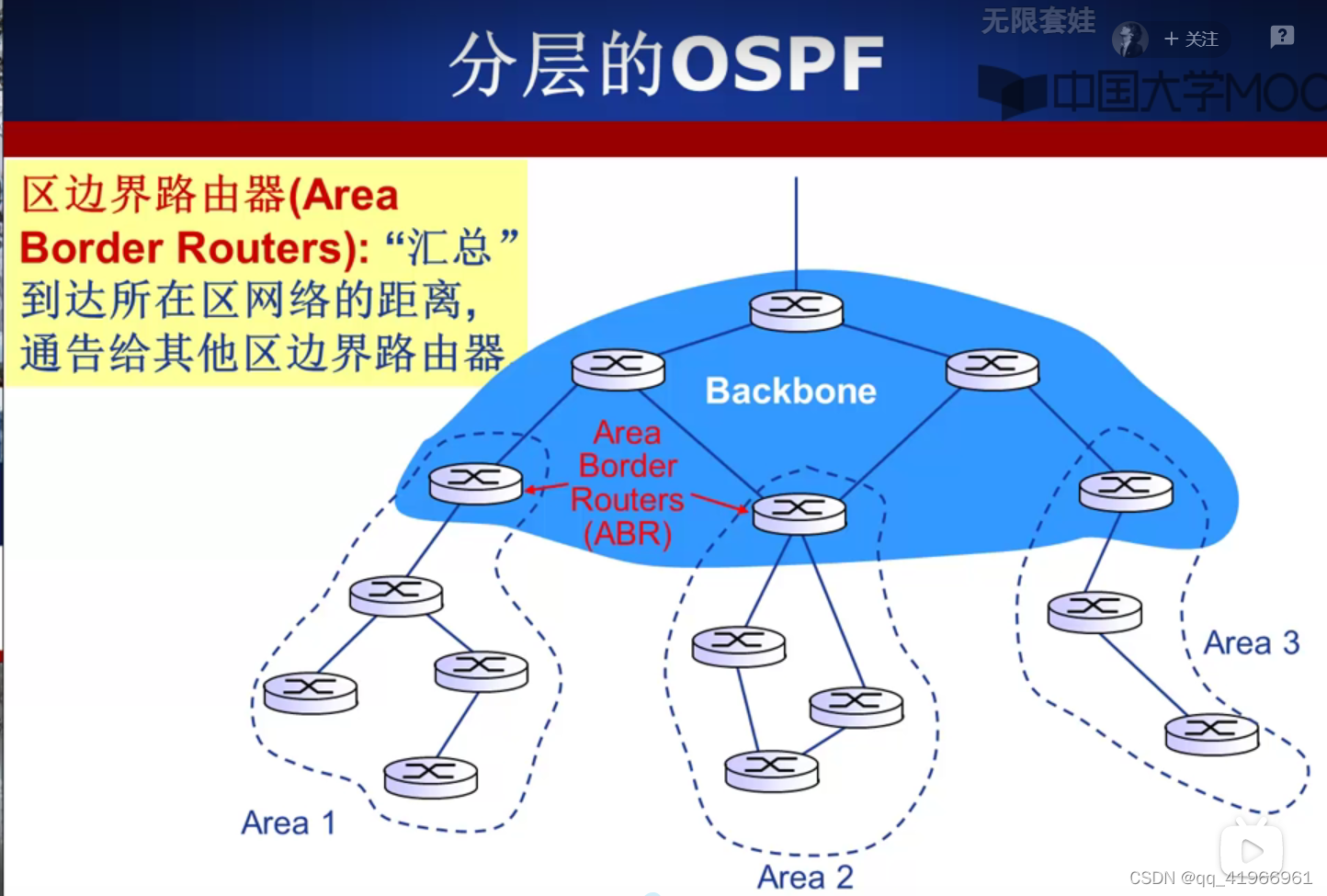

5. 支持对AS进一步分层

   上图中分为主干区和局部区，链路中的通告仅发生在区内部，每个路由器掌握自己区内部的详细拓扑，只知道去往其他区的方向
   边界路由器汇总到达所在区网络的距离，并且通告给其他区的边界路由器
   主干路由器在主干区运行OSTF
   最后包含AS边界路由器

AS间协议

BGP（Broder Gateway Protocol）
边界网关协议
eBGP：从邻居AS获取子网的可达信息
iBGP：AS内部传播子网的可达信息

BGP协议之中通过两个BGP路由器（Peers）进行BGP报文交换

BGP属性

AS-PATH：到达指定子网X通过的AS路径
NEXT-HOP：下一跳地址

BGP确定最好的路由

在BGP通告中，可能存在多条路径可以到达目的子网，在这样的情况下，如何选择路由？

1. 本地偏好（网络管理员设置）
2. 最短AS-PATH（AS-PATH的数量最少）
3. 最近NEXT-HOP
4. 附加

BGP选择路由由以上四点顺序选择，当前一条无法区分时再进行下一条选择

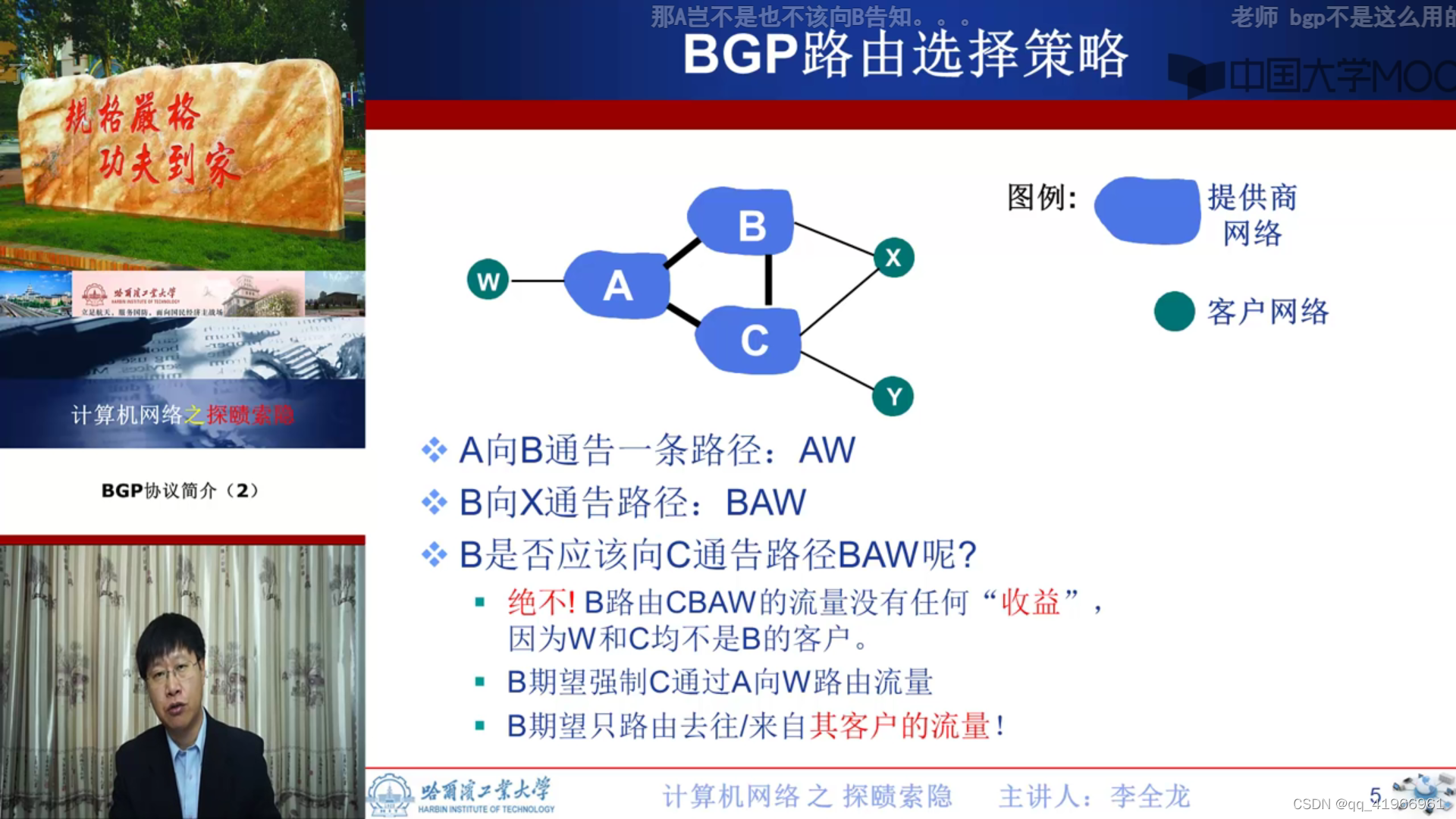

为什么采用不同的AS内与AS间路由策略

1. 策略
   AS间路由期望能够管理谁路由经过这个网络，即管理谁能通过这个网络，如上图例子；AS内部路由通过单一管理
2. 规模
   利用层次路由可以处理大规模的网络
3. 性能
   AS内部路由更注重性能，AS间路由更注重策略（即管理谁能通过）
