E-Trunk小实验

E-Trunk概述

• E-Trunk（Enhanced Trunk）是一种实现跨设备链路聚合的机制，基于LACP（单台设备链路聚合的标准）进行了扩展，能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提高到了设备级

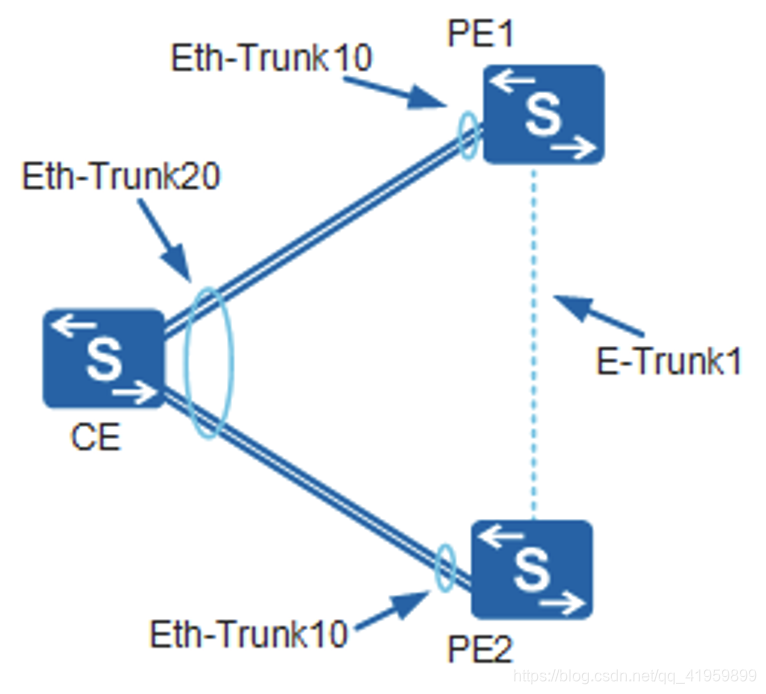

• CE双归接入PE1和PE2，通过在PE节点部署E-Trunk，当CE至PE1的链路或PE1节点故障时，流量可以切换到CE至PE2的链路，从而实现设备级保护

Enhanced Trunk，即增强型Trunk，可以当作M-LAG的低配版，M-LAG就是Multichassis Link Aggregation Group

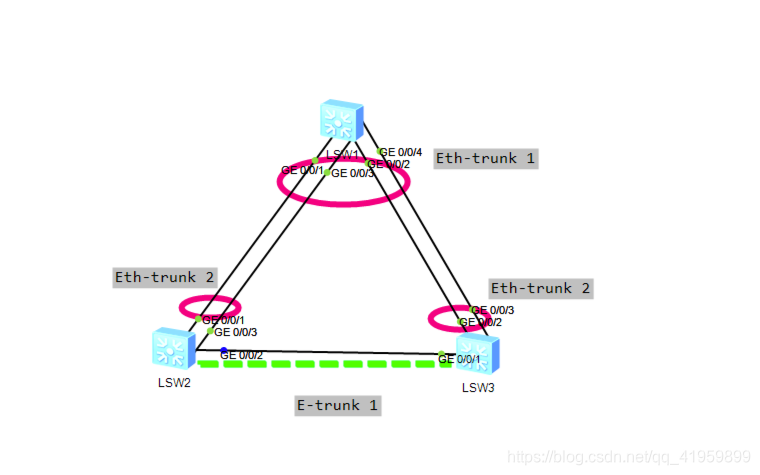

实验搭建

Eth-Trunk的配置

可以参考这篇Eth-Trunk的配置

SW2、SW3配置相同

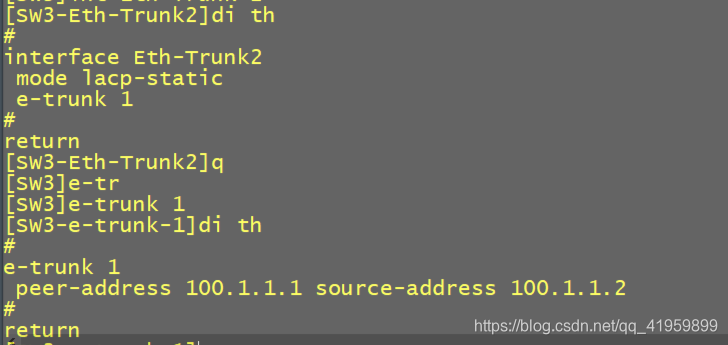

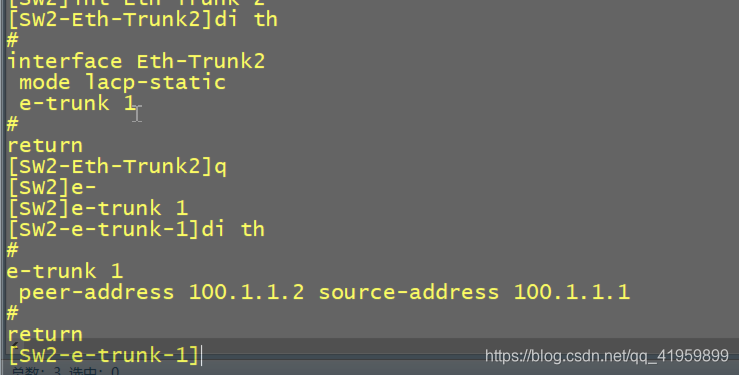

E-trunk配置

1、首先在，E-trunk两端起三层口，为了在e-trunk中使其打通，指定对端地址
2、e-trunk中指定对端的ip
3、最后在Eth-trunk上指定对端，即另外一个PE的Eth-Trunk，如果number与本地的相同，则不用remote [SW2-Eth-Trunk2]e-trunk 1 remote-eth-trunk x

测试验证

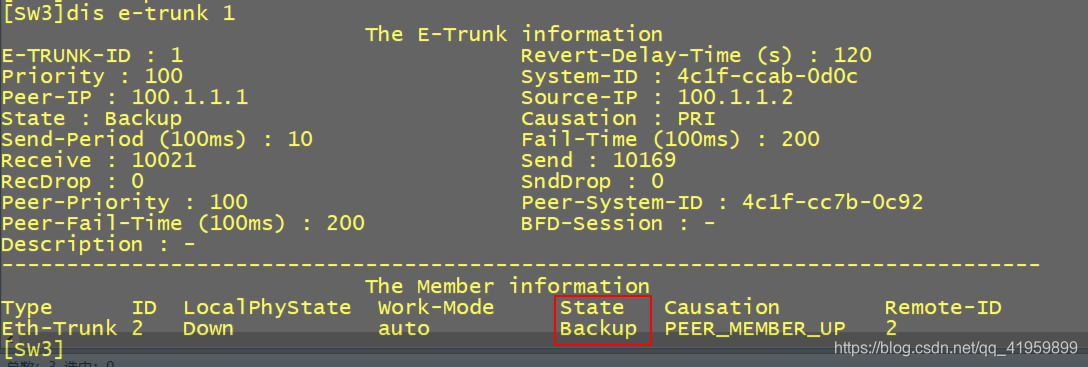

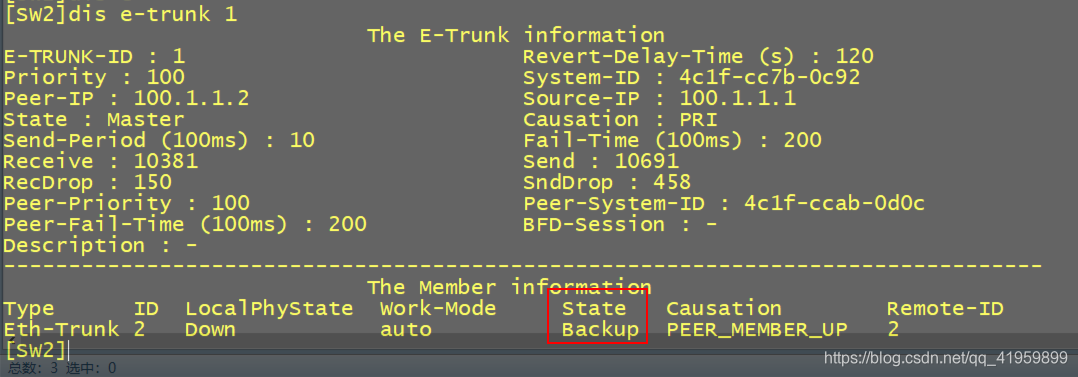

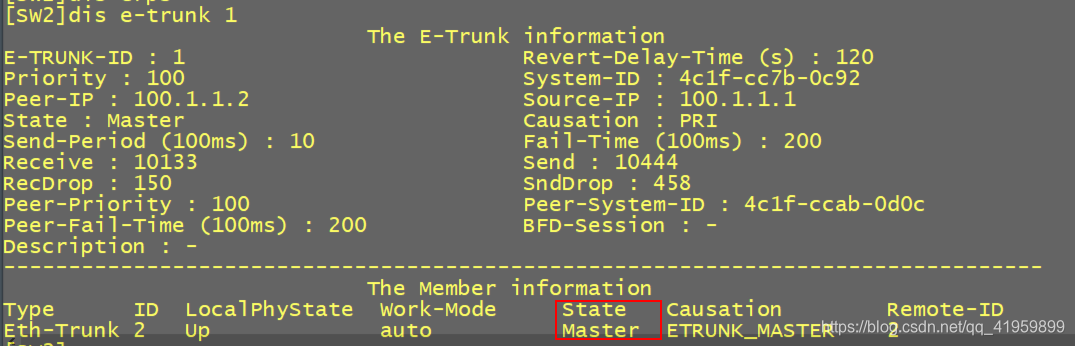

目前，SW2作为e-trunk的主；SW3作为备

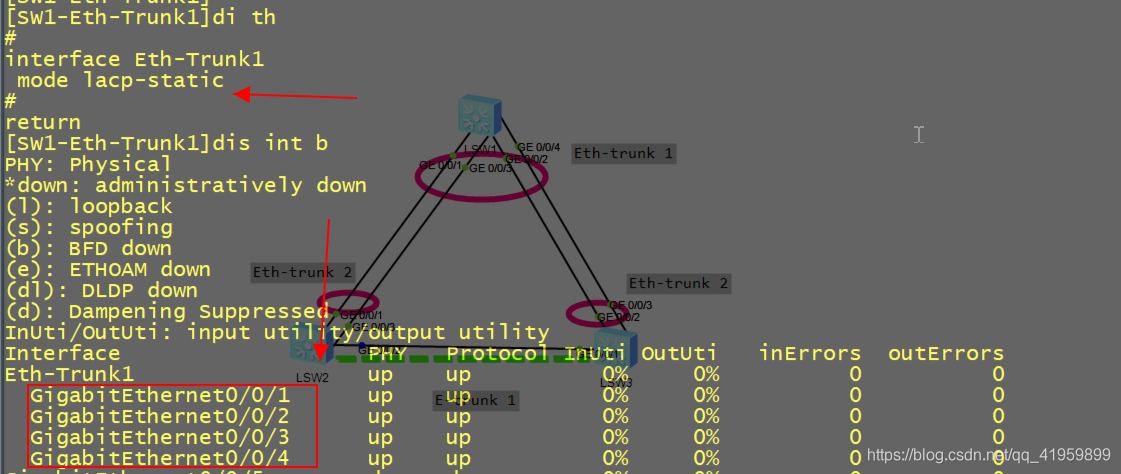

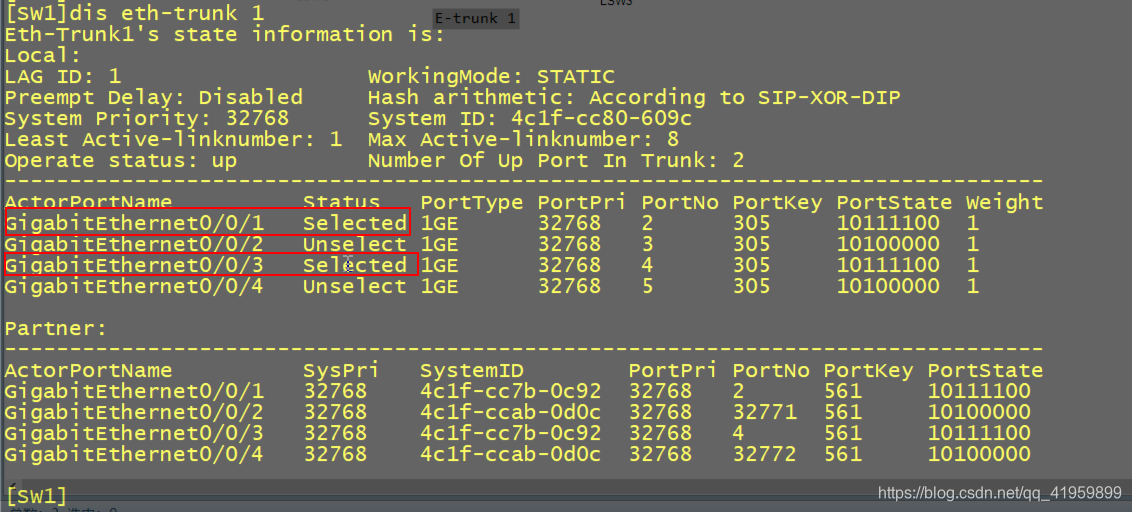

那么，SW1上对于Eth-Trunk的四条线路就只有两条启用，即连接e-trunk主的链路启用

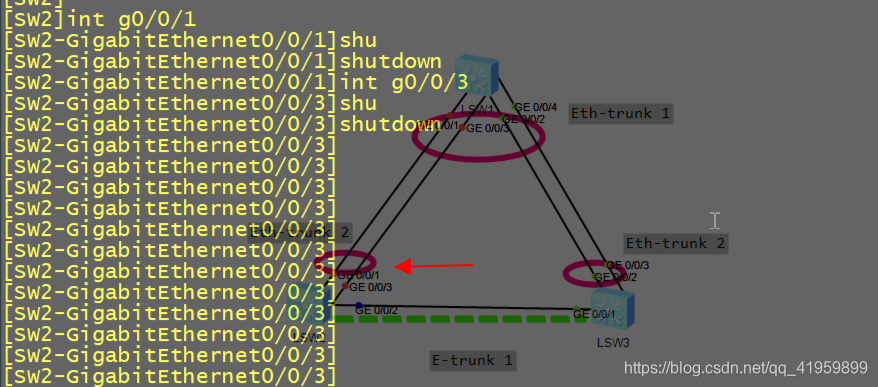

当主的e-trunk断开，那么备就会启用

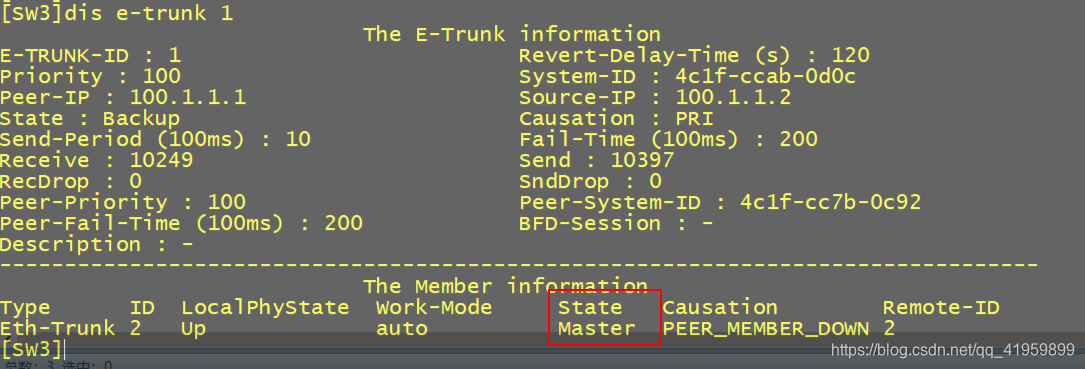

主备切换：

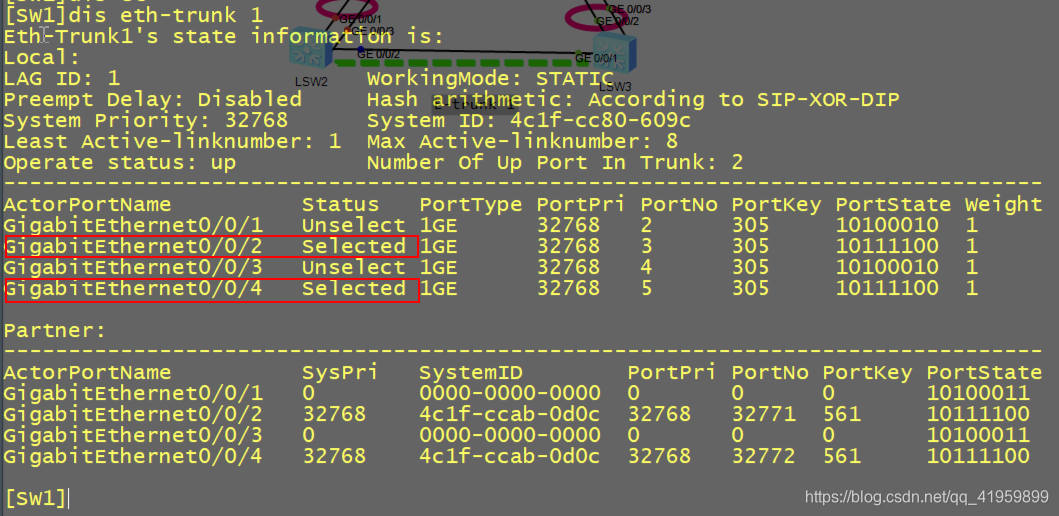

线路状态切换：

总结

• Eth-Trunk只能满足捆绑线路的对端是一个设备，即不支持对端是跨设备的线路
• E-trunk可以满足对端跨设备的捆绑，但是常规情况下，只有一对线路可以正常使用(连接E-trunk为主的线路，另外一对线路是Down状态)，当线路down，引起的E-trunk状态主备切换对于本段是无感知的
