流程图怎么画

一、什么是流程图

流程图：以示意图表达流程，例如在软件概要设计中常常使用流程图展示程序的状态和走向。如果按照标准，流程图需包含以下六个构成要素：

1. 流程的输入资源；
2. 流程中的若干活动；
3. 活动的相互作用；
4. 输出结果；
5. 顾客；
6. 最终流程创造的价值。

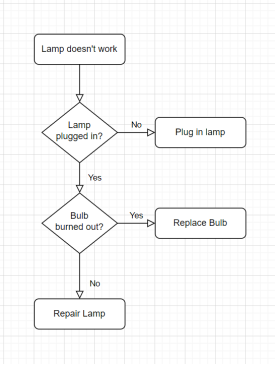

不过在日常学习和工作中，只需在符合流程图语法规范下，表达数据流或事件流即可，让工具回归工具的作用，不必过分遵守条条约约，下图是简单示意。

二、流程图绘制规范

流程图中每个构成元素都有各自的含义，必须遵守作图“语法”，下表给出了流程图常见构成元素。

元素符号	含义
	流程的开始/结束，圆角矩形
	控制流程进行的方向，实线+箭头
	对事件/数据进行处理，矩形
	数据的输入或结果的输出，平行四边形
	选择结构，根据判断条件决定流程的走向，菱形
	联通各个符号，使用实心黑点表示
	表示输入输出的文档
	表示进入下一步骤的一个子流程

流程图结构控制有三种：

1. 顺序结构：顺序执行；
2. 选择结构：根据判断条件决定流程走向；
3. 循环结构：根据判断条件决定是否重复执行。

流程图绘制细节：

1. 为方便理解，遵循从左到右，从上到下的执行顺序；
2. 一个流程只能有一个开始框，可以有多个结束框；
3. 同一个图中，应保持符号大小一致，连线不得无故交叉，无故弯曲；
4. 流程处理关系为并行，应保持符号框在同一高度；
5. 符号框遵循单一入口，单一出口原则，同一路径上的指示箭头应当只有一个。

三、如何高效作图

1、Drawio
2、ProcessOn
3、……
