#### 系统设计思路
1. **功能需求**：通过8位开关输入两个余三码（高4位为被减数，低4位为减数），进行减法运算后，将结果的余三码显示在数码管上。
2. **硬件架构**：
- **8255芯片**：作为主控接口
- PA口：输入开关状态（8位）
- PB口：输出数码管段选信号
- PC口：控制74SL373锁存器
- **74SL373锁存器**：稳定输出数码管控制信号
- **数码管**：共阴数码管显示结果
- **开关**：8位拨码开关输入数据
#### 余三码减法算法
1. 直接减法：$结果_{余三码} = (被减数_{余三码} - 减数_{余三码}) + 3$
2. 负数处理：若结果为负，显示错误标志"E"
3. 7段码转换：通过查表将余三码转换为数码管显示码
#### 源代码实现 (8086汇编)
```assembly
; 定义8255端口地址
PORTA EQU 80H ; 开关输入
PORTB EQU 82H ; 段选输出
PORTC EQU 84H ; 锁存控制
CTRL EQU 86H ; 控制寄存器
; 余三码转换表（共阴数码管）
TAB_EX3 DB 3Fh,06h,5Bh,4Fh,66h,6Dh,7Dh,07h,7Fh,6Fh ; 0-9的余三码显示
DB 00h,00h,00h,79h ; 预留位+错误码"E"
START:
; 初始化8255
MOV AL, 10010000B ; PA输入, PB输出, PC输出
OUT CTRL, AL
MAIN_LOOP:
; 读取开关状态
IN AL, PORTA ; 读取8位开关
; 分离高低4位
MOV AH, AL
SHR AH, 4 ; 被减数(高4位)
AND AL, 0FH ; 减数(低4位)
; 余三码减法运算
SUB AH, AL ; AH = 被减数 - 减数
JC NEGATIVE ; 有借位转负数处理
ADD AH, 3 ; 结果+3调整
CMP AH, 12
JA ERROR ; 结果>12无效
JMP DISPLAY
NEGATIVE: ; 负数处理
MOV AH, 13 ; 索引13对应"E"
JMP DISPLAY
ERROR: ; 错误处理
MOV AH, 13 ; 索引13对应"E"
DISPLAY:
; 查表获取7段码
LEA BX, TAB_EX3
MOV AL, AH
XLAT ; AL = [BX + AL]
; 输出到数码管
OUT PORTB, AL ; 段选输出
; 锁存信号控制 (PC0)
MOV AL, 01H
OUT PORTC, AL ; LE=1 (数据直通)
MOV AL, 00H
OUT PORTC, AL ; LE=0 (数据锁存)
; 延时
CALL DELAY
JMP MAIN_LOOP
DELAY PROC ; 延时子程序
PUSH CX
MOV CX, 0FFFFH
DLY: LOOP DLY
POP CX
RET
DELAY ENDP
```
#### 硬件连接说明
1. **开关接口**：
- 8位开关 → 8255 PA0-PA7
- 高4位：被减数余三码
- 低4位：减数余三码
2. **显示接口**：
- 8255 PB0-PB7 → 74SL373 D0-D7
- 74SL373 Q0-Q7 → 数码管段选(a-g, dp)
- 8255 PC0 → 74SL373 LE (锁存使能)
3. **控制逻辑**：
```mermaid
graph LR
开关 -->|PA口| 8255
8255 --PB口--> 74SL373
74SL373 --> 数码管
8255 --PC0--> 74SL373[LE]
```
#### 关键设计要点
1. **余三码处理**：
- 减法运算后需+3补偿余三码偏移
- 有效范围：3(0000)~12(1001)
2. **错误处理**：
- 负数结果显示"E"(79h)
- 超范围结果显示"E"
3. **锁存控制**：
- PC0=1：数据直通
- PC0=0：数据锁存
- 下降沿触发锁存操作
4. **7段码表**：
- 索引0-9：数字0-9的余三码显示
- 索引13：错误标志"E"
此设计实现了余三码减法运算、结果显示和硬件控制的全流程，代码可直接烧录到8086系统运行[^1][^2]。

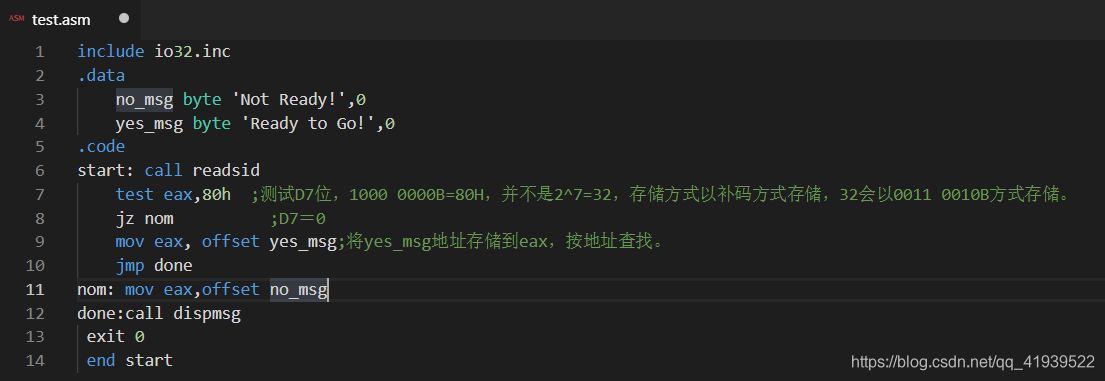

本文介绍了一个简单的位测试程序，该程序接收一个32位无符号整数，并检查其D7位是否为1。若D7位为1，则输出“ReadytoGo”，否则输出“NotReady”。举例说明了当输入为52(二进制01010010)时，由于D7位为0，因此输出结果为“NotReady”。文章还指出，test指令不会改变eax寄存器的值。

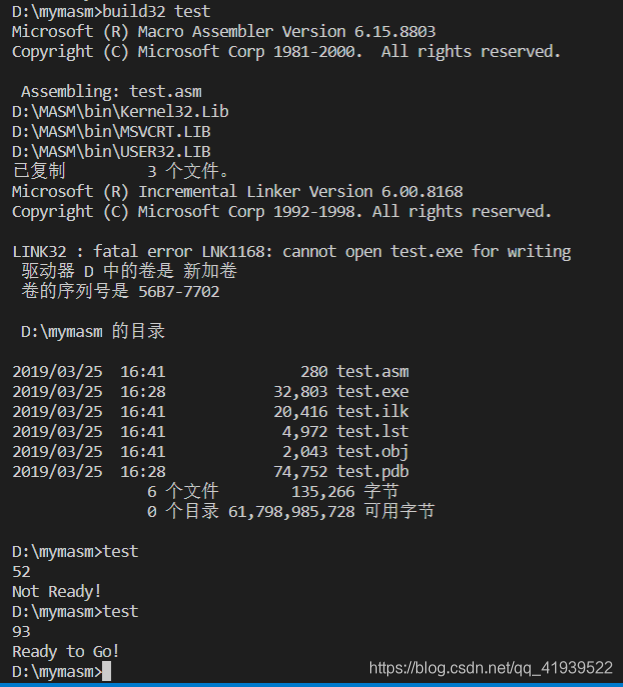

编译结果：52=0101 0010B，D7=0，则没有准备好。test指令并不会改变eax的存储值。
