STM32之用串口给W25Qxx刷字库放图片

先上干货：链接：https://pan.baidu.com/s/1HkBfVKwcEEDUk9BSbqJbUQ?pwd=1234
提取码：1234

源码：https://github.com/XiaoMing0000/W25QxxTools

数组转为二进制文件：去转换
如果脚本无法访问可以通过下载脚本文件：index.html， 然后使用本地浏览器打开 index.html 文件

准备工作

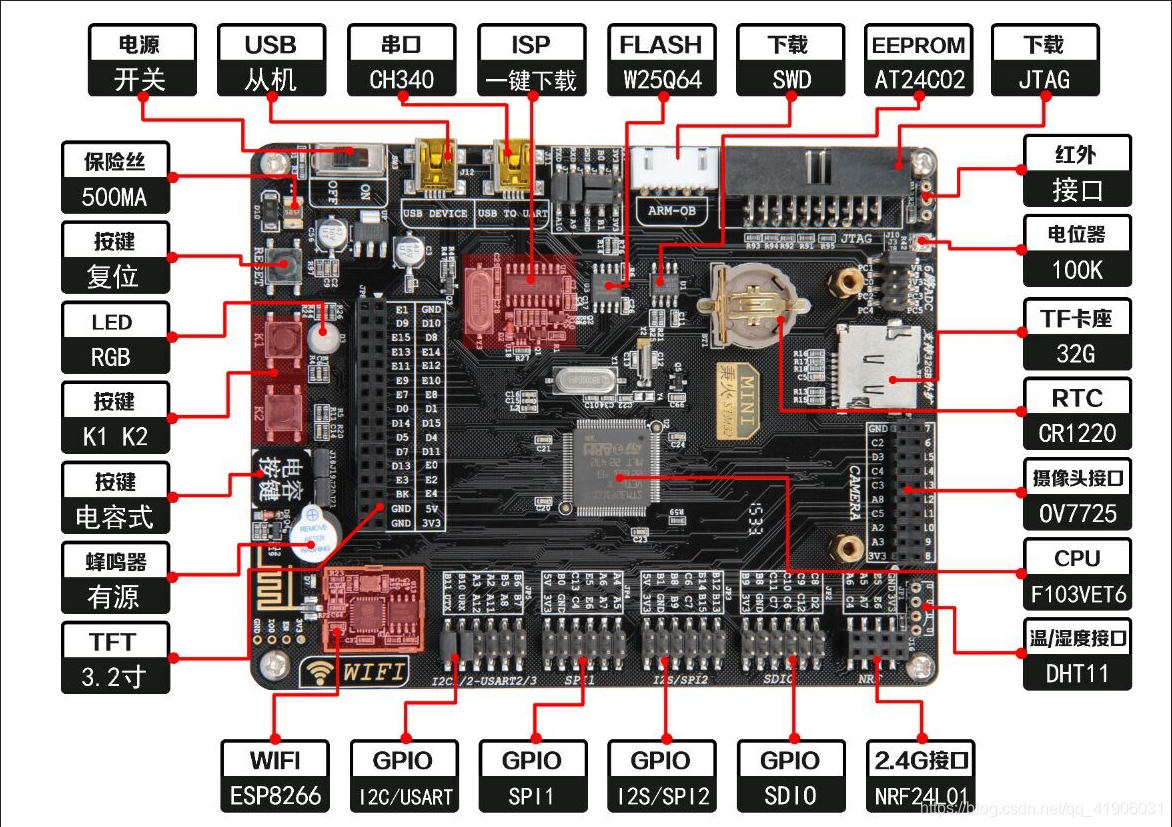

硬件准备：STM32系列单片机，我这里使用的是野火STM32指南针板载SPI Flash，型号为W25Q64 8M。
对于其他型号的STM32只需要改变SPI外设的引脚即可使用

功能介绍：

使用串口助手与STM32通信，将电脑上的文件写入W25Qxx内部Flash中
可以设置写入W25Qxx内存的起始地址，文件以递增方式进行存入W25Qxx中
性能：
数据精度：没有数据验证功能。
传速速度：传输速度根据串口波特率的设置。

运行环境

硬件
写入内存的最小地址为0x00
文件大小不要超出W25Qxx内存大小减写入起始地址
支持：
支持Win10，其它操作系统未经测试
支持写入Flash类型：W25Q80、W25Q16、W25Q32、W25Q64、W25Q128、W25Q256

使用说明：

软件和例程链接：https://download.youkuaiyun.com/download/qq_41906031/12762992
链接内仅包含STM32F103VET6的下载例程，如果用STM32F4的例程可以直接下下方评论去留言。

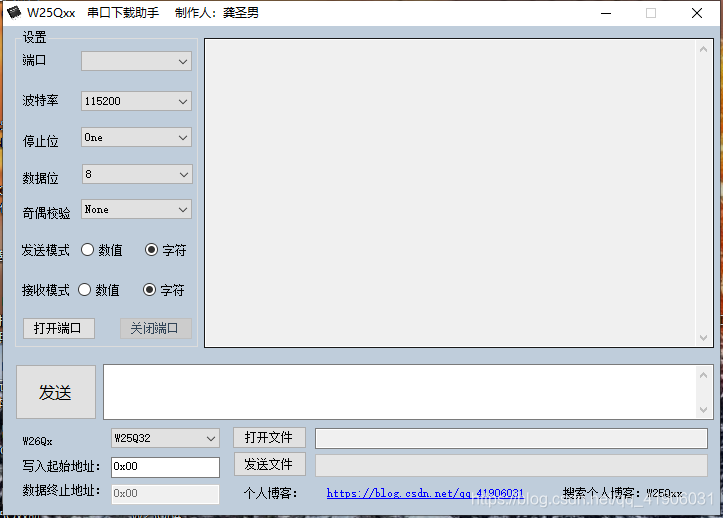

W25Qxx串口下载助手 软件界面

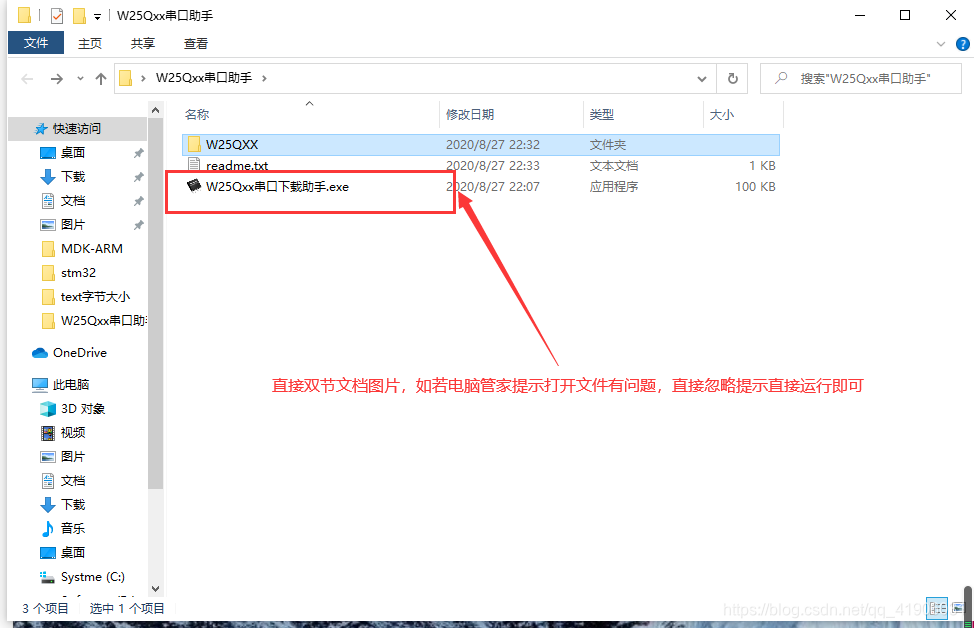

软件不需要安装，直接双击即可运行。

---

操作示例：

向W25Q64中刷12*16—GB2313字库

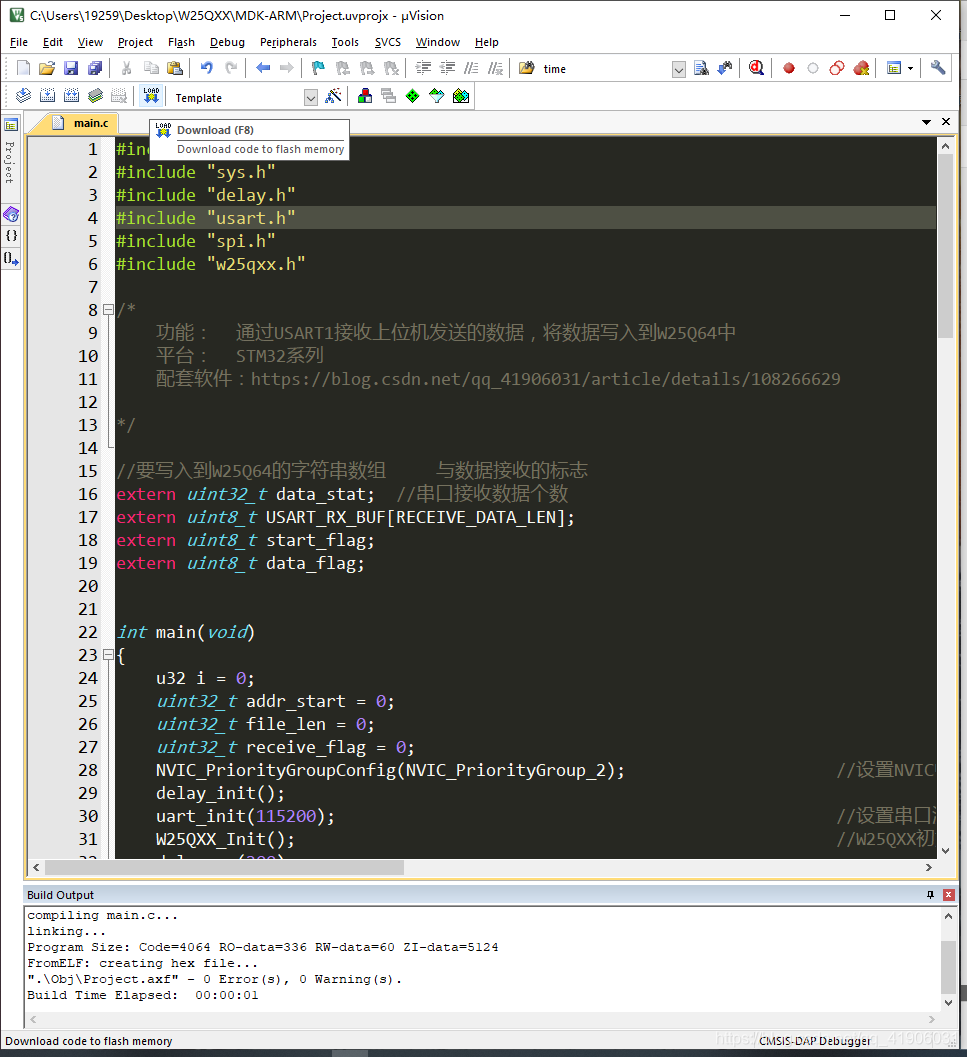

1. 下载下位机程序
   注意W25Qxx程序配置的引脚，本例程使用外设为SPI1，引脚为：
   FLASH_SPI_CS_PORT——PC0
   FLASH_SPI_SCK_PORT——PA5
   FLASH_SPI_MISO_PORT——PA6
   FLASH_SPI_MOSI_PORT——PA7

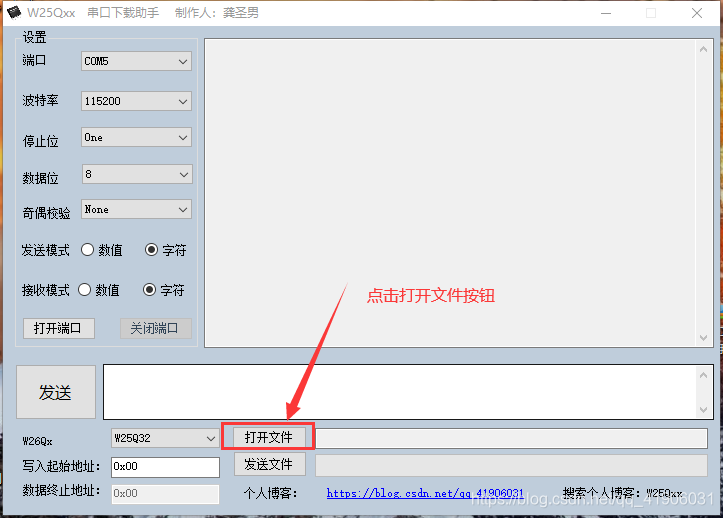

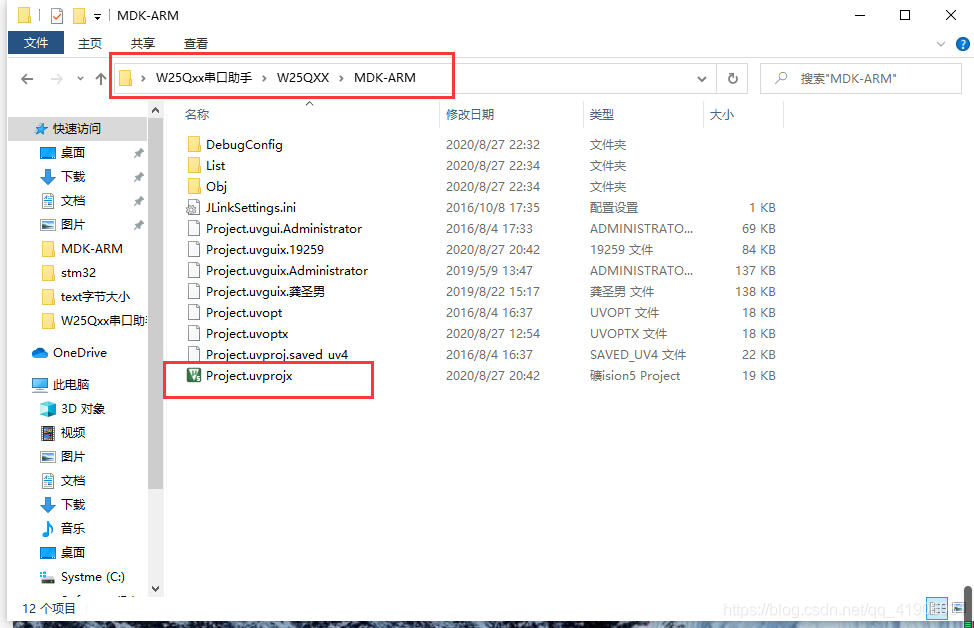

   打开文件：

   打开文件后的界面：


2. 打开W25Qxx串口下载助手
   打开

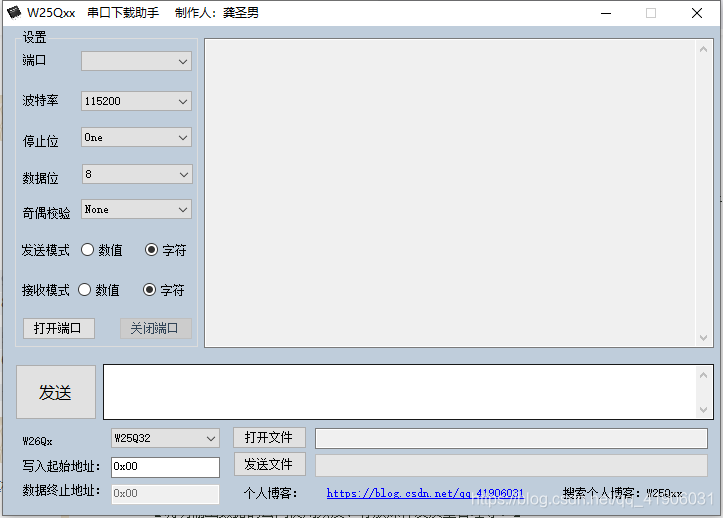

   打开后的界面


3. 选择串口配置串口参数

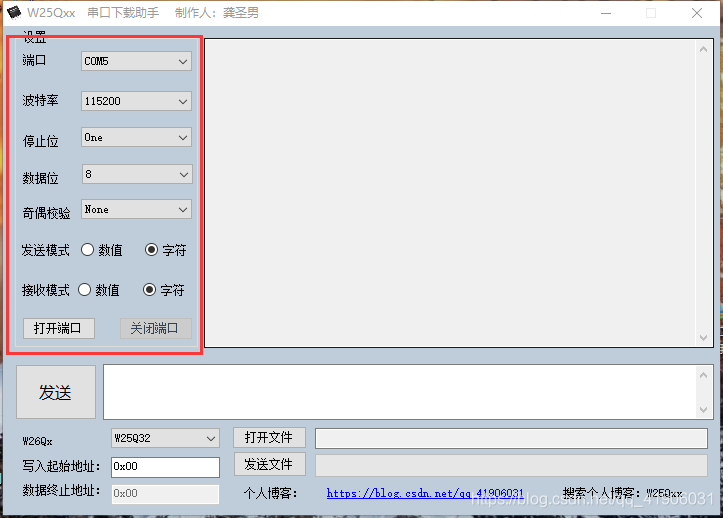

   端口：选择Search自动搜索端口，这里我端口为COM5，使用者以实际为准。
   注意：串口的配置参数要与上位机USAER初始化参数相同，串口波特率不要太高，使用上面的默认就可以。

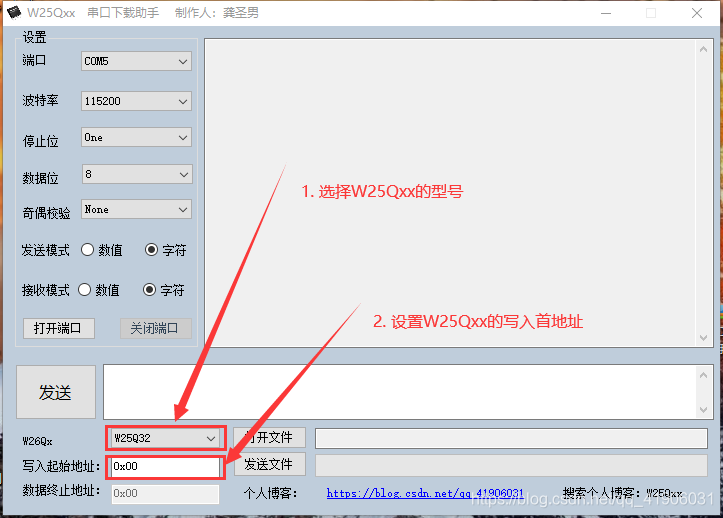

4. 选择要写入W25Qxx的型号和写入W25Qxx的起始地址
   注意：最好以一个扇区的开始作为起始地址

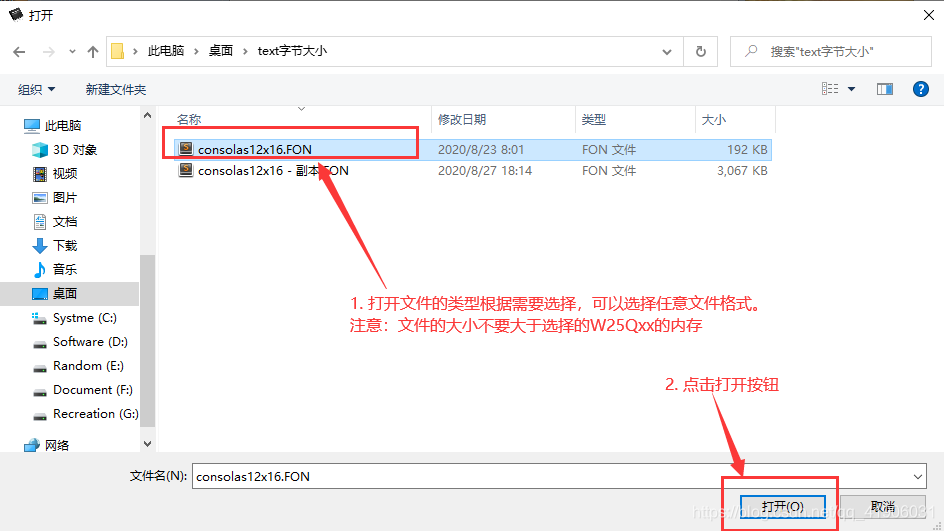

5. 打开需要下载的文件

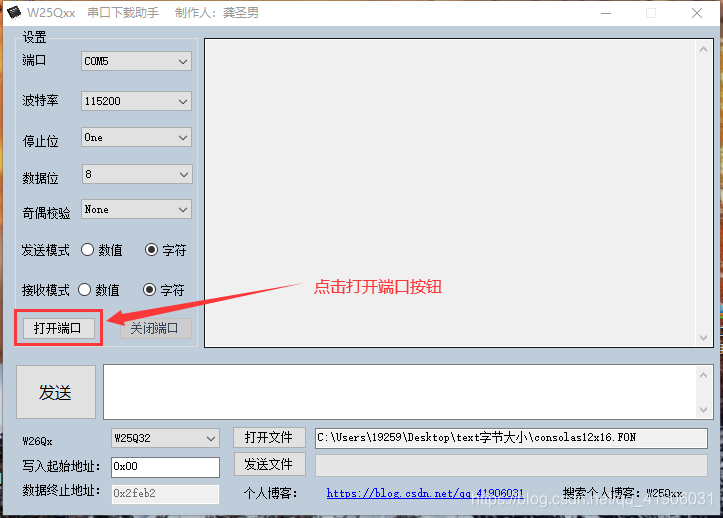

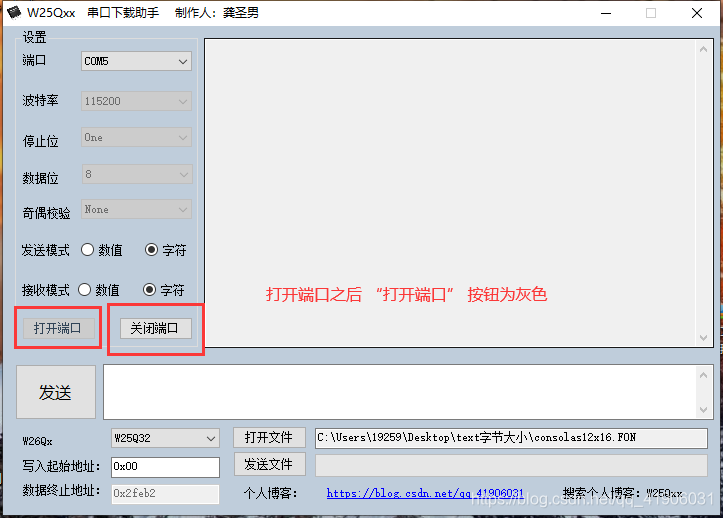

6. 打开串口
   注意：打开串口之前先看看串口的参数是否正确

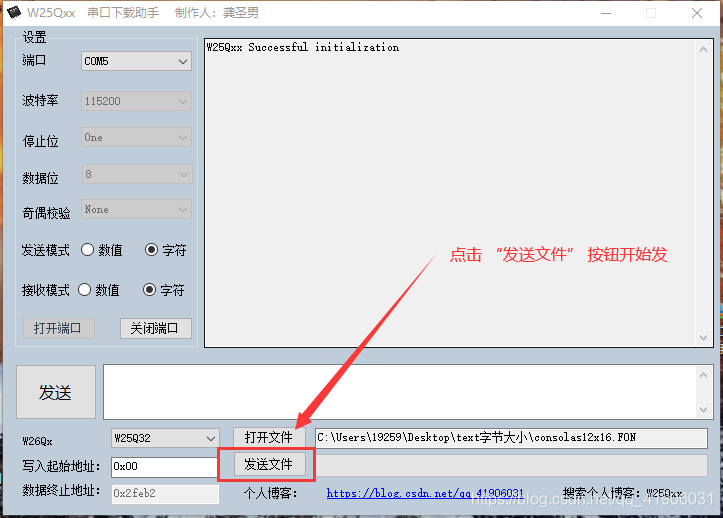

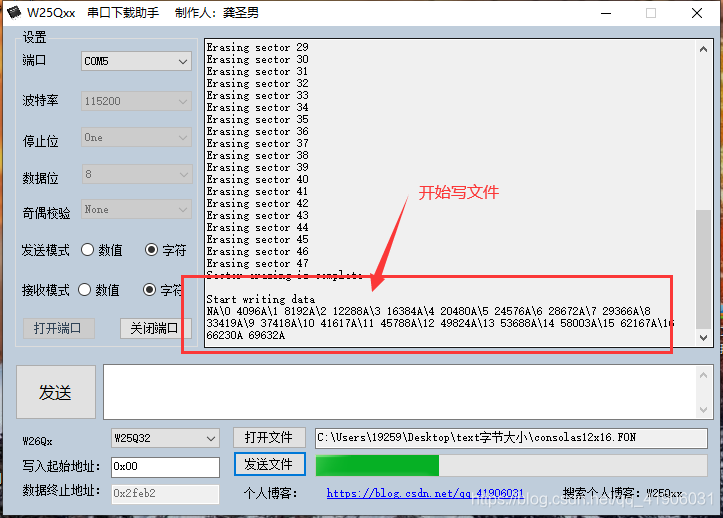

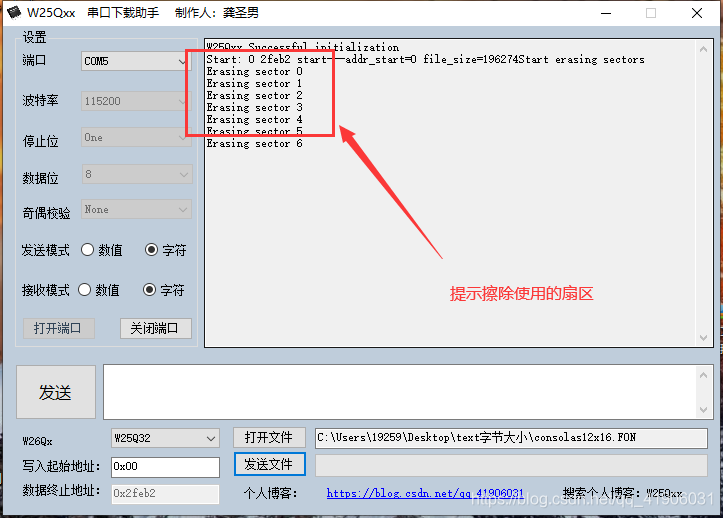

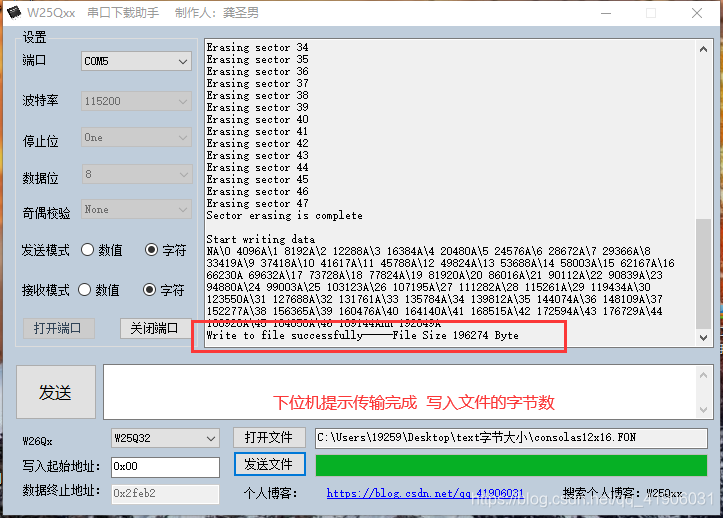

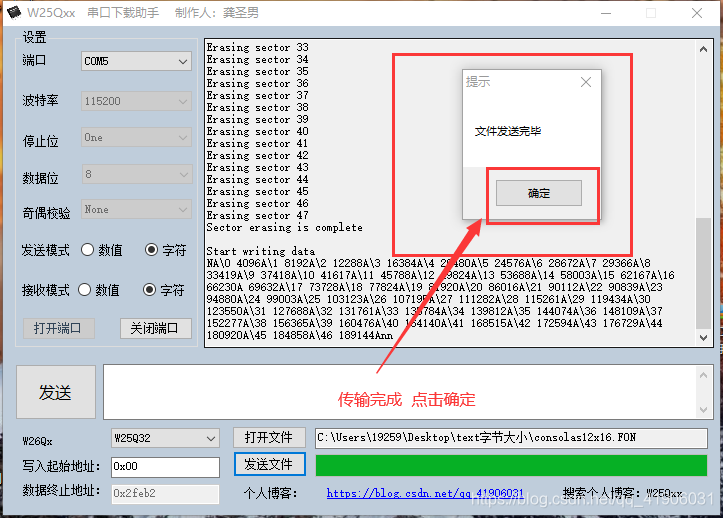

7. 发送文件

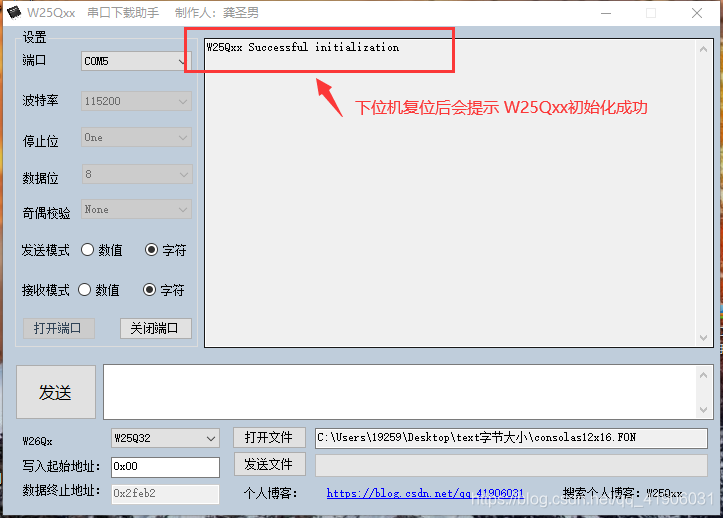

   注意：点击发送文件之前先按一下下位机的复位按钮，防止下位机误操作实现错误传输。






   希望对使用W25xx系列Flash的用户群体有用。
