学习笔记10

1.两个dll文件有问题 尝试解决

(1)vtkRenderer个人理解就是个窗口渲染器，也是vtk的核心，没了这玩意儿你没法去操作你的vtkActor，你的vtkInteractorStyle也没有挂载区域

vtk的新版本不再是QVTKWidget，也就是说这玩意儿没了，一番找资料后发现，哦，原来是改名字了，新版本改成了QVTKOpenGLWidget

可以看到图中的vtkOutputWindow，这个窗口是vtk内置的错误信息弹框，也就是说有异常的时候回给你输出信息提示，但其实你在输出一样能看到只是没有这个直观而已。

 QVTKWidget有默认的RenderWindow，而QVTKOpenGLWidget是没有的（是空指针）

基于VTK&ITK的Qt应用程序开发

1.总而言之，言而总之，不外乎先写CMakeLists.txt脚本，然后用CMake Configure，再Generate对应的工程，注意要打开生成的StartVS_Debug.bat或者StartVS_Release.bat，因为两个批处理文件已经设置好所有的环境变量，可以保证你在进入Visual Studio环境，编译、链接、运行程序的时候不会出错。

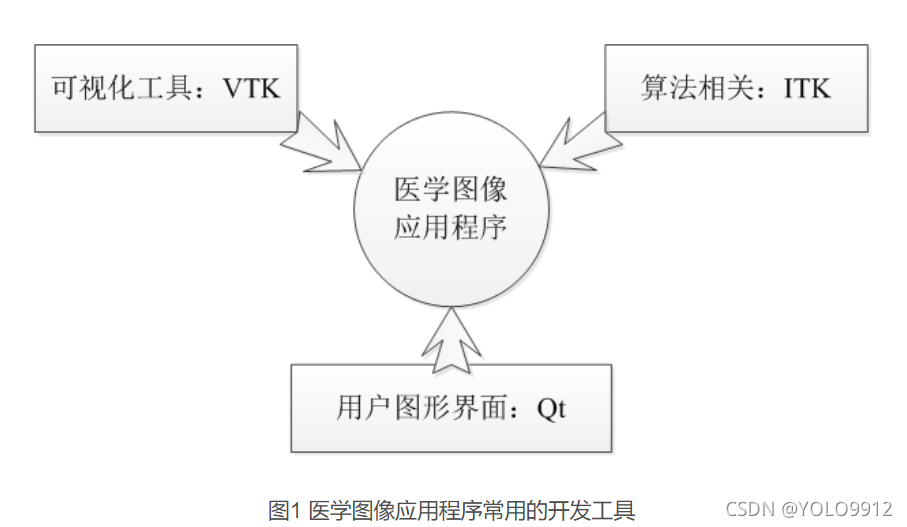

2.VTK就是Visualization Toolkit，做可视化的工具包；Qt是做界面的，而且是跨平台的；ITK是Insight Segmentation andRegistration Toolkit的缩写，对于做医学图像的人都是非常熟悉的一个开发包，主要封闭了很多与医学图像相关的分割与配准的算法。这三个一结合，各司其职：VTK负责可视化；ITK没有可视化的东西，但算法较多，而且对文件读写支持非常好(比如医学图像的标准格式DICOM图像，里面用到了GDCM，可以很好地支持DICOM图像的读写操作)，所以ITK负责做底层算法处理；Qt就做界面，负责与用户交互。大概就像图1所画的。



所用到的类主要有：

itkImageToVTKImageFilter 将ITK读取的图像数据传递给VTK显示。

vtkBorderSelectionWidget

vtkDataSet3DCroppingPlaneCallback

vtkImage3DCroppingBoxCallback

vtkImageBlendWithMask

vtkInteractorStyleImage2D

vtkOrientationAnnotation

vtkOrientedBoxWidget

vtkRulerWidget

vtkSynchronizedView

vtkViewImage

vtkViewImage2D

vtkViewImage2DCommand

vtkViewImage2DFullCommand

vtkViewImage3D
