交换机工作原理——vlan

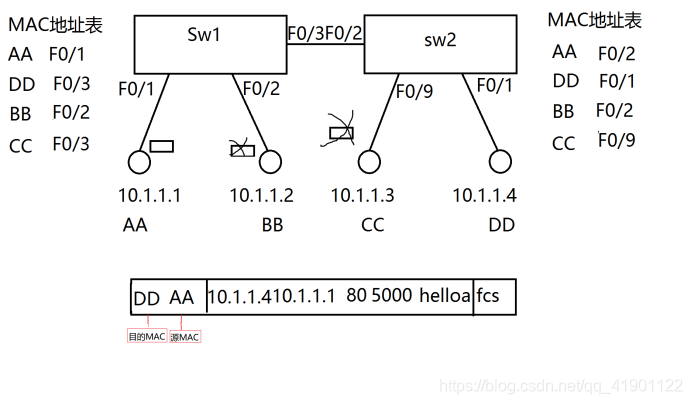

1.普通交换机的工作原理
在这里插入图片描述
收到一个数据帧后:
第一步:首先学习帧中的源MAC地址来形成MAC地址表
第二步:然后检查帧中的目标MAC地址,并匹配MAC地址表:
如表中有匹配项,则单播转发
如表中无匹配项,则除接受端口外广播转发
注意:MAC地址表的老化时间默认是300秒(可修改)

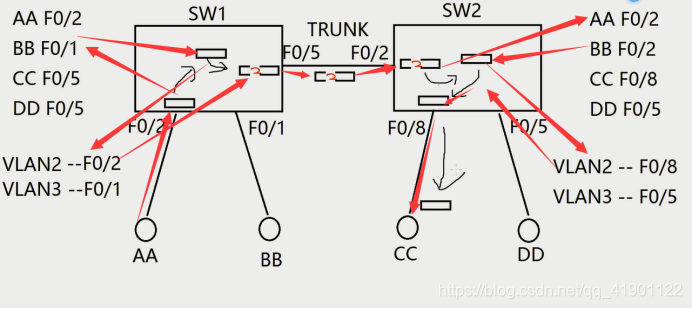

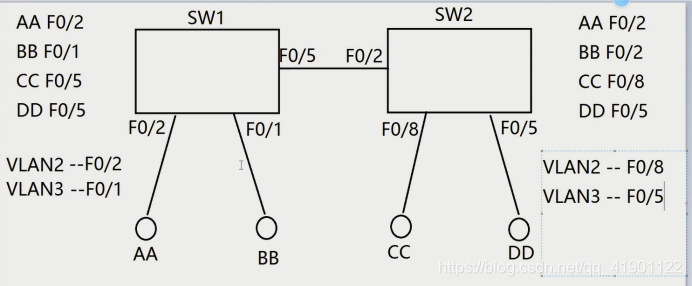

2.配置vlan交换机的工作原理
在这里插入图片描述在这里插入图片描述

第一个交换机收到一个数据帧后:

****第一步:首先学习帧中的源MAC地址来形成MAC地址表
第二步:然后检查帧中的目标MAC地址,并匹配MAC地址表:
如表中有匹配项,则单播转发
如表中无匹配项,则除接受端口外广播转发第
三步:出端口转发:
根据入端口记录下的vlan标签,在出端口的数据帧中添加vlan标签,在出
