【模拟电路】晶体二极管

从PN结的P区引出一个电极，称阳极；从N区引出一个电极，称阴极。用金属、玻璃或塑料封装起来就构成一只晶体二极管（简称二极管）。二极管是具有一个PN结的半导体元件，具有单向导电性。

二极管按结构分为点接触型、面接触型和平面型三大类。点接触型二极管的PN结面积小，结电容小，用于检波和变频等高频电路；面接触型二极管的PN结面积大，用于工频大电流整流电路；平面型二极管常用于集成电路制造工艺中，其PN结面积可大可小，用于高频整流和开关电路中。

按制造材料分，有硅二极管、锗二极管和砷化镓二极管。

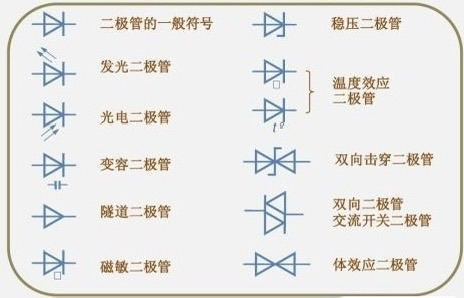

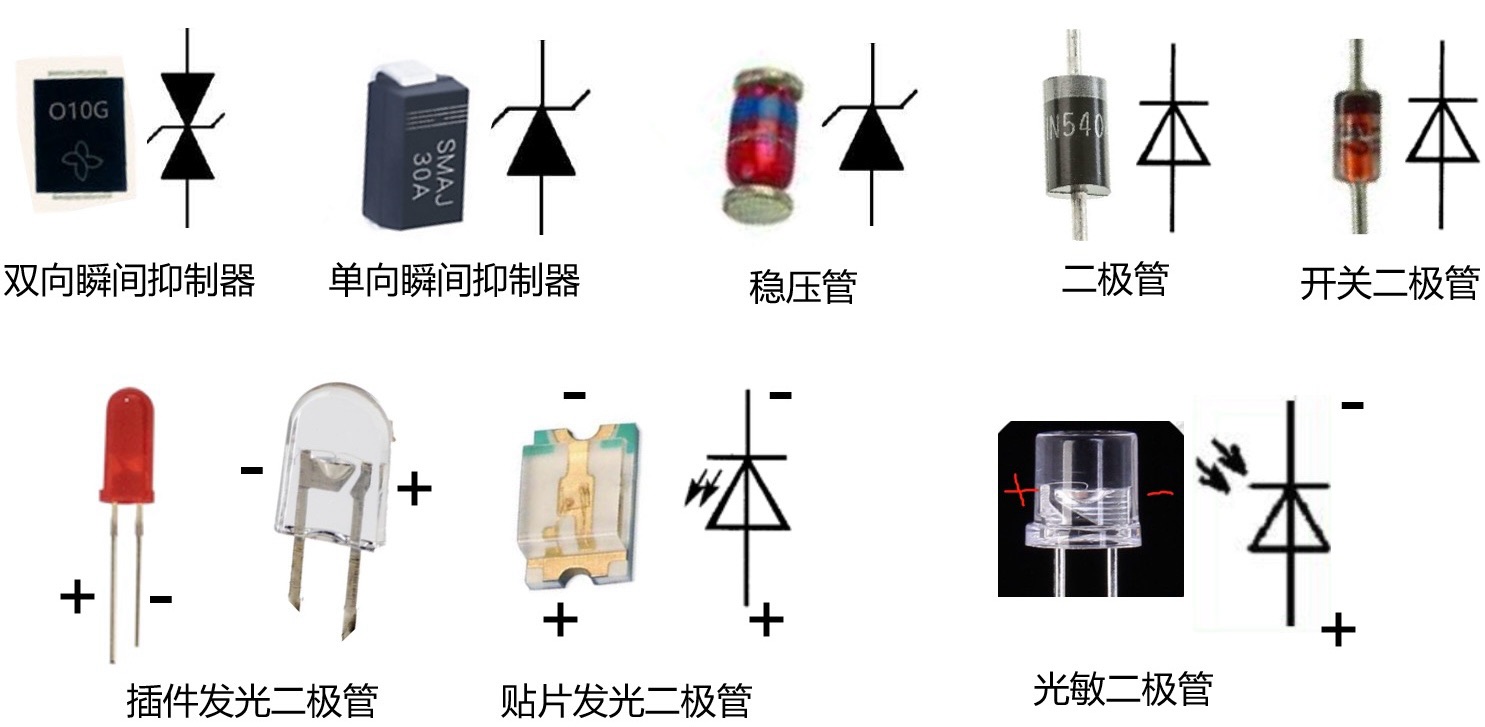

按用途分，有整流二极管、发光二极管、光电二极管、肖特基二极管、ESD静电二极管、TVS瞬态抑制二极管、隧道二极管、变容二极管、快恢复二极管、触发二极管、高频二极管、检波二极管、稳压二极管、开关二极管等。

二极管两端的电压与通过它的电流的关系曲线，称为二极管的伏安特性，其伏安特性与PN结的伏安特性是一致的。
