之前有人问了关于检测按键按下时间长短的问题，这里记录一种解决的办法

思路：通过开启按键GPIO的双边沿中断，和TIM1计数来记录按键按下的时间

现在我们来实现一下！！！
对了如果不想积分下载我博客园最下方有网盘链接
https://www.cnblogs.com/hjf-log/p/12542474.html

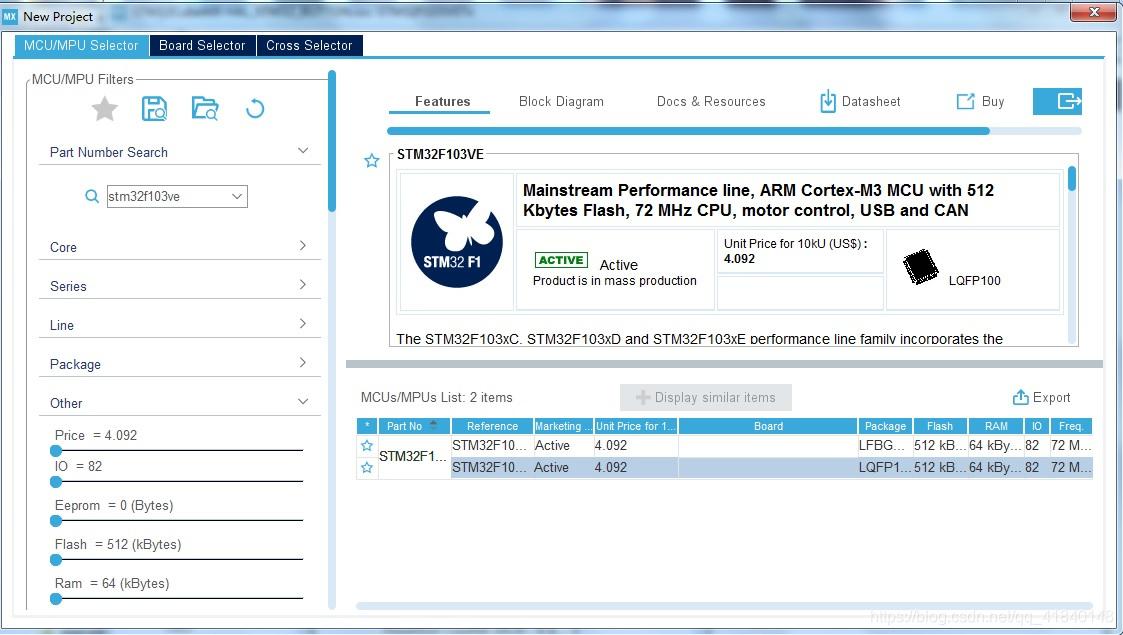

1、打开MX选择一款IC，这里我用的开发板是stm32f103vet6
在这里插入图片描述

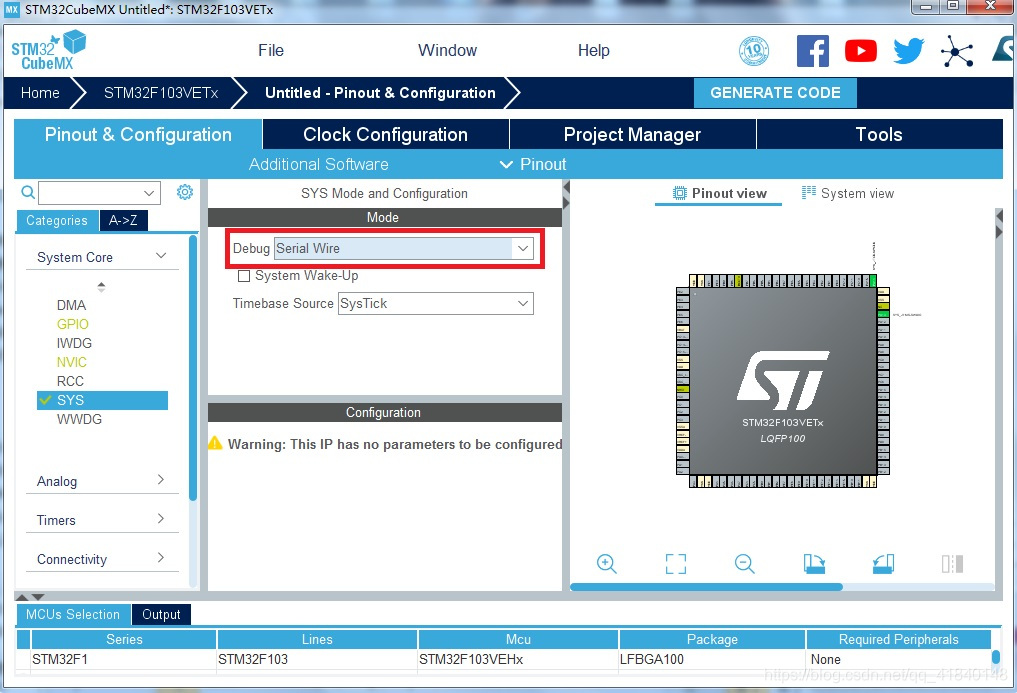

2、在MX中配置SW模式下载
在这里插入图片描述

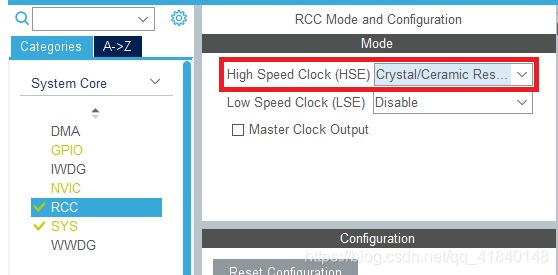

3、配置外部高速晶振，低速的就是32.768k了RTC用的，这里用不上就不开了

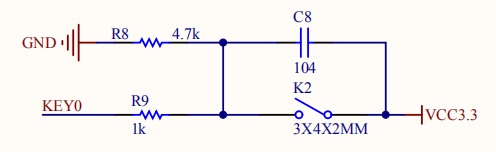

4、配置好上面必要的步骤后，来看看我们按钮原理图和接到了哪个IO口

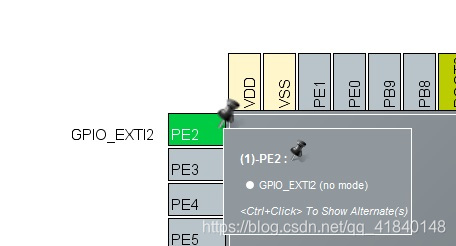

5、上图一眼就能看出是接到了PE2，而且不按下默认已经和GND连接了，这个也方便我们之后不用内部下拉，那么把PE2配置成中断吧

在这里插入图片描述

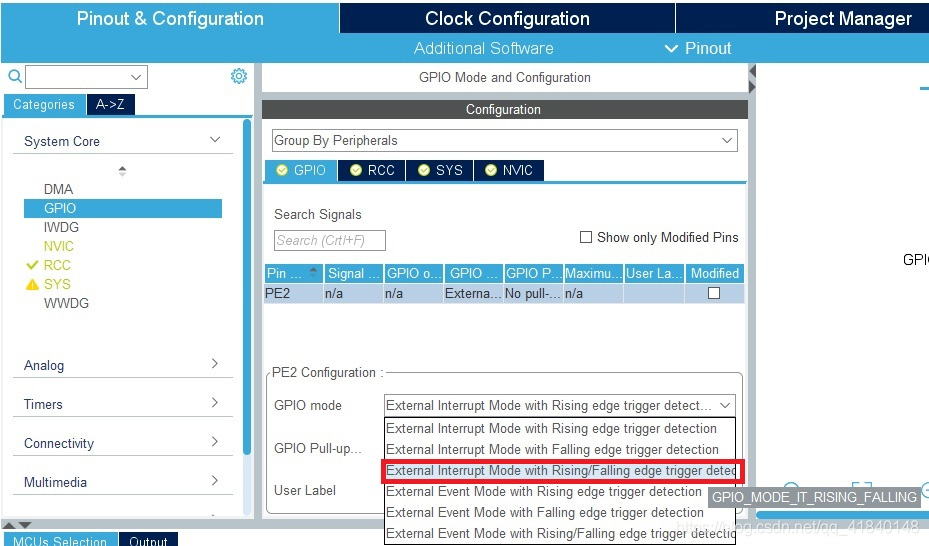

6、那么配置PE2要选择双边沿中断，如下图配置
在这里插入图片描述

7、其他的就不用配置成内部上拉或者下拉了
在这里插入图片描述

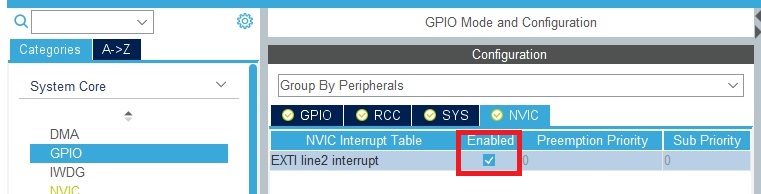

8、把GPIO的中断打开，顺便把中断降级，别和其他中断冲突了
在这里插入图片描述

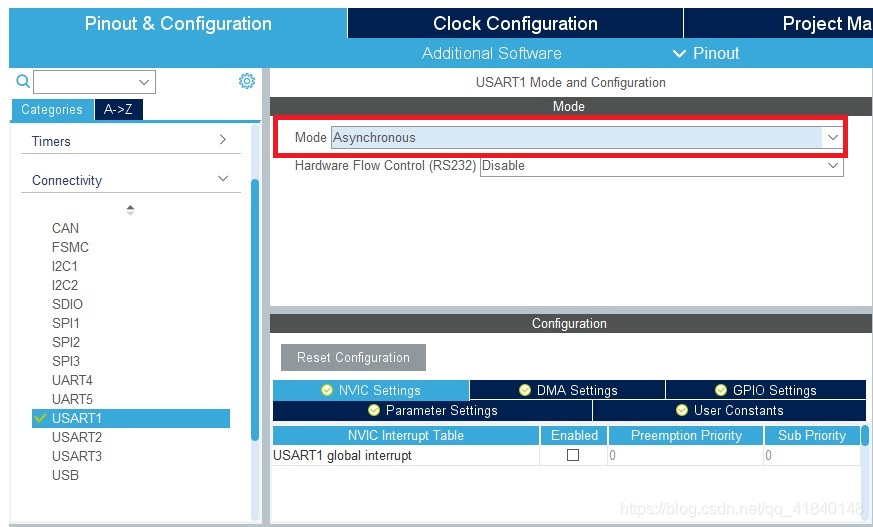

9、配置一下usart1设置成异步

10、我们先别急配置TIM1先去配置一下时钟树，我们用的8M晶振倍频为72M，这里记住APB2的晶振是72M，我们TIM1用的是APB2

11、现在我们回去配置TIM1，打开TIM1的时钟
在这里插入图片描述

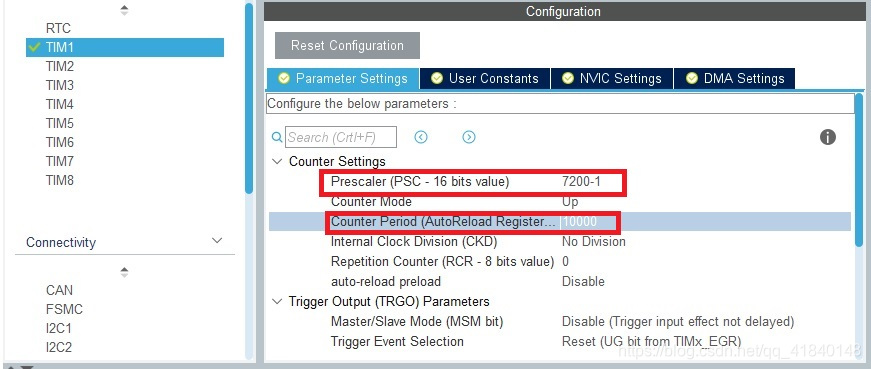

12、接下来配置TIM1的预分频值和重装载值
这里很重要需要解释一下

我们的晶振是72M也就是一秒记72 00 0000次，72 00 0000Hz

Prescaler预分频值设置7200-1是因为预分频值从0开始

我们把72M除以预分频值7200就是我们定时器速度，速度变为了一秒记10000次

Counter Period重装载值设置为10000，也就是定时器从0开始记了10000次以后就又回归从0开始计算到10000一直循环

我们定时器的速度为1秒记10000次，重装载值也刚好是10000，那么记一次重装载要的时间就是1秒，那么速度刚好是1Hz

比如我们设置重装载值为1000，定时器速度是10000Hz，记一次重装载值的速度只要0.1秒也是10Hz
定时器的10000除以重装载的1000也就是10，就是定时器配置成了10Hz

在这里插入图片描述

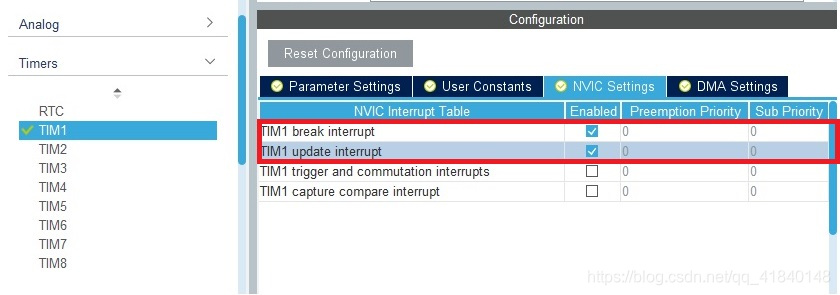

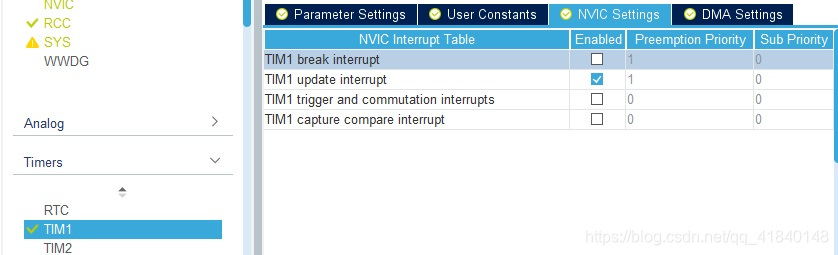

13、我们配置好后顺便打开定时器的中断，因为不知道是哪个我们先把两个都打开，之后写完代码在来看看是哪个有效
在这里插入图片描述

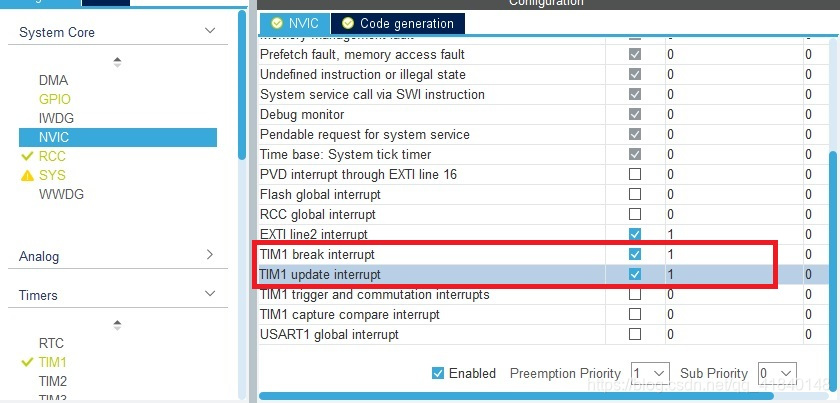

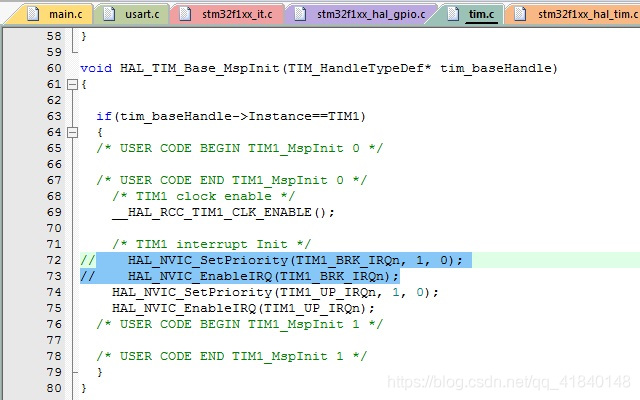

14、也要给TIM1的中断降级避免冲突
在这里插入图片描述

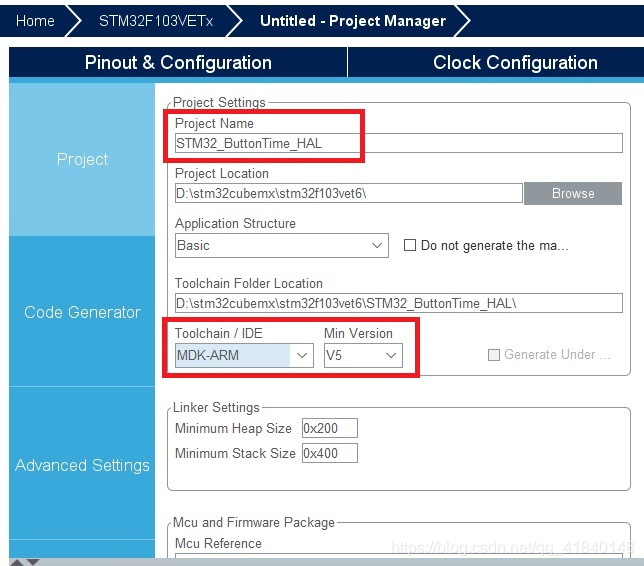

15、设置好这些之后我们配置下工程的名称，路径和开发工具在这里插入图片描述

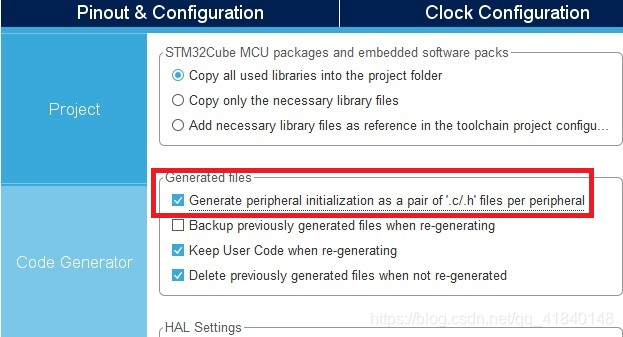

16、把这个打钩代表生成单独的配置文件，不用全部塞在main.c比较好看
在这里插入图片描述

17、我们要先测试一下printf能不能正常打印程序，这里之前已经写过博客，只复制链接不重复介绍了https://www.cnblogs.com/hjf-log/p/12522796.html

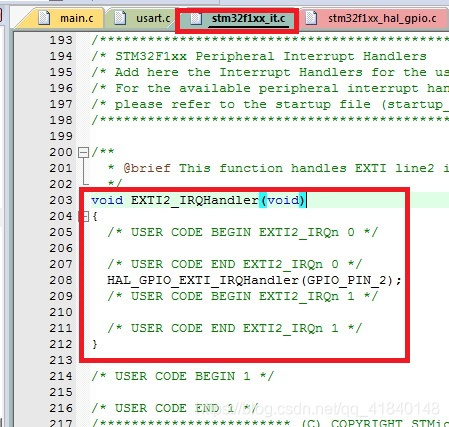

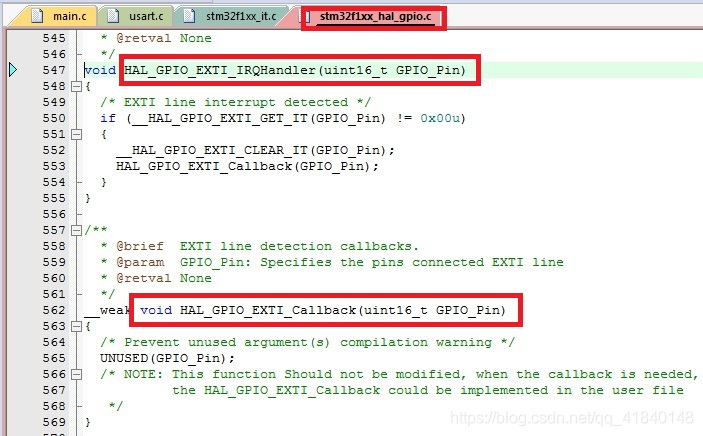

18、我们到中断函数中可以看到我们配置的中断函数
在这里插入图片描述

19、我们程序进入中断都会执行对应的callback函数也就是回调函数中，我们进入中断函数就可以看到
在这里插入图片描述

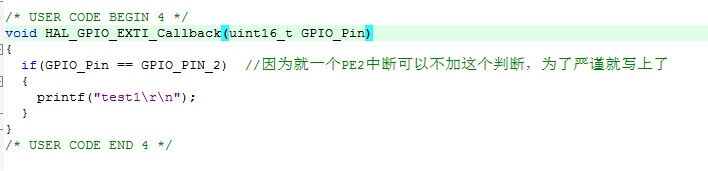

20、我们将callback函数复制到main.c的保护区测试一下，不是main里面

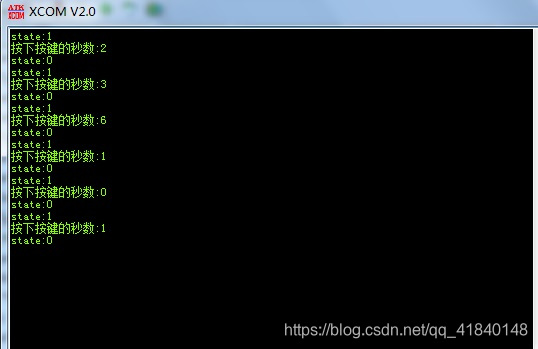

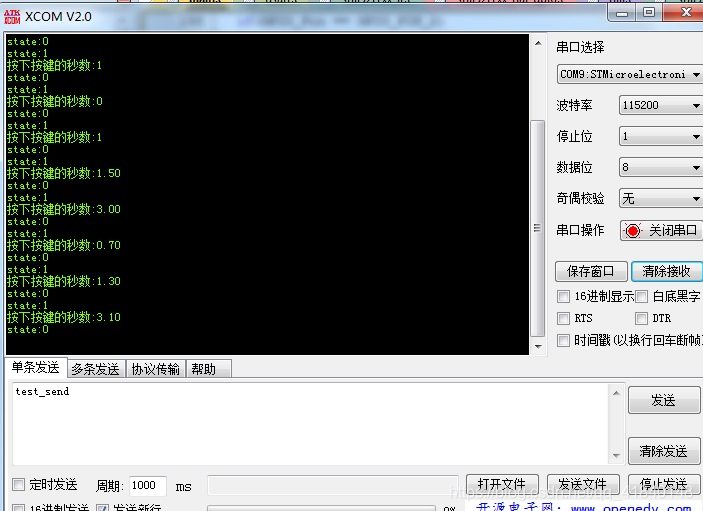

这个效果是按键按下到释放，一共打印2次，因为我们之前配置的是双边沿中断，按下低变高是上升沿，释放是高变低下降沿，打印2次没错，这里就不截图串口助手了
在这里插入图片描述

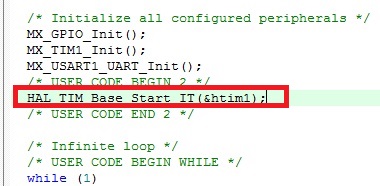

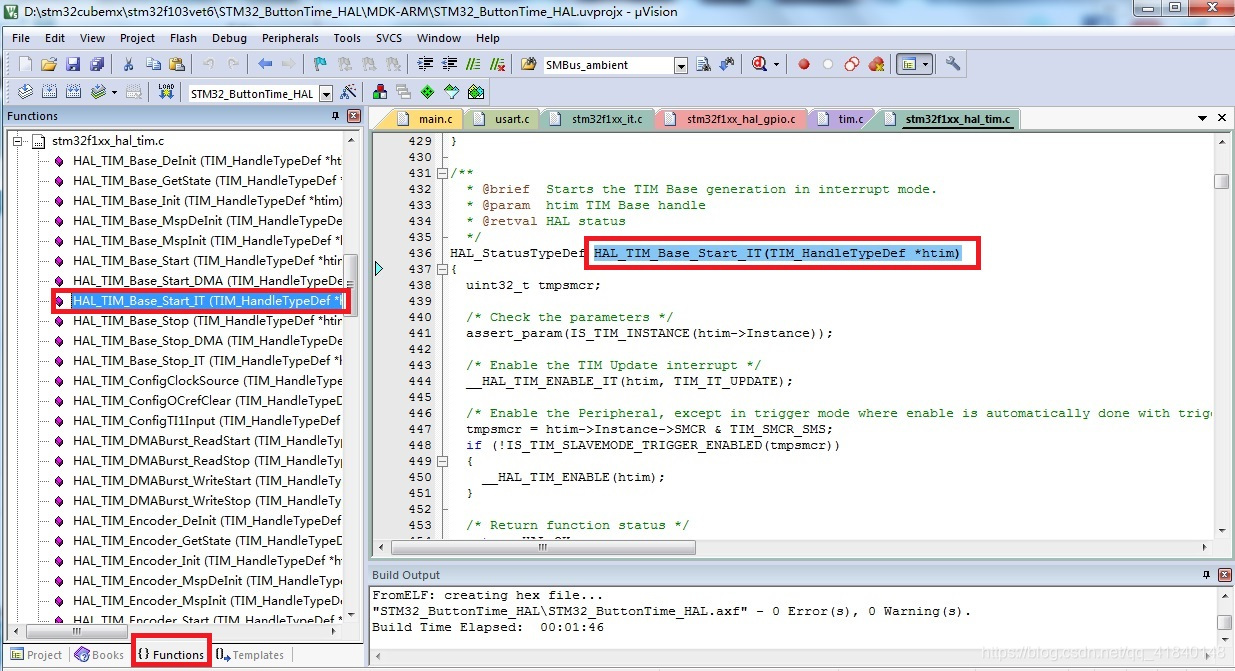

21、因为我们要使用TIM1定时器，定时器有个初始化代码要放在main中我们可以在下图中找到
在这里插入图片描述

22、把初始化TIM1定时器放在这里在这里插入图片描述

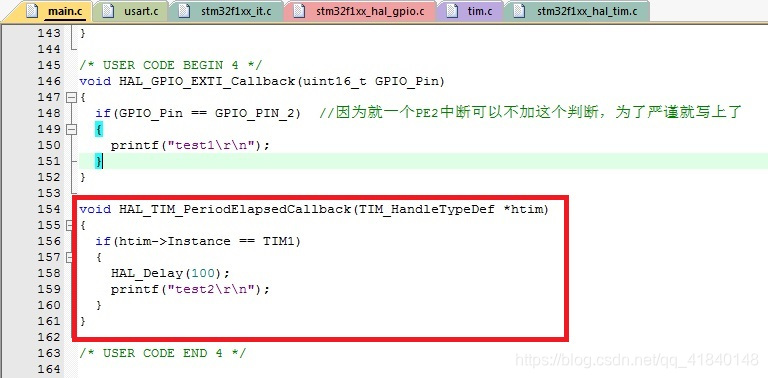

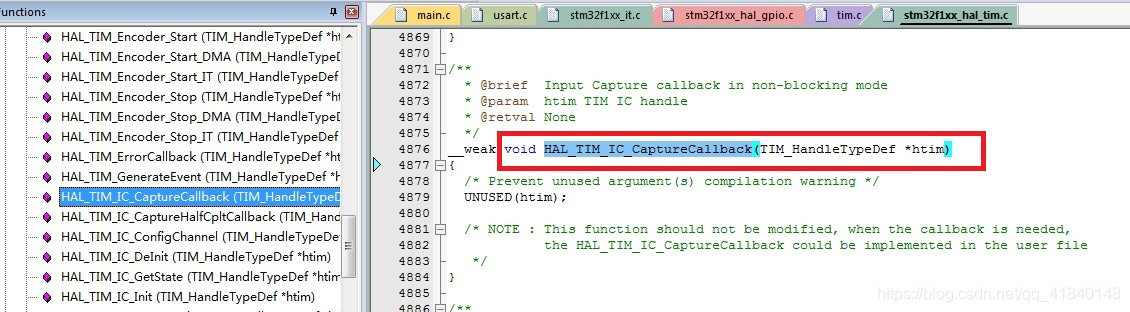

23、进入定时器中断也一个callback函数，我们也复制到main.c中，就是下图这个
在这里插入图片描述

24、复制到main.c我们写一段代码测试一下，效果是一秒打印一次test2
在这里插入图片描述

25、我们现在就可以写我们要的功能了，先初始三个函数
在这里插入图片描述

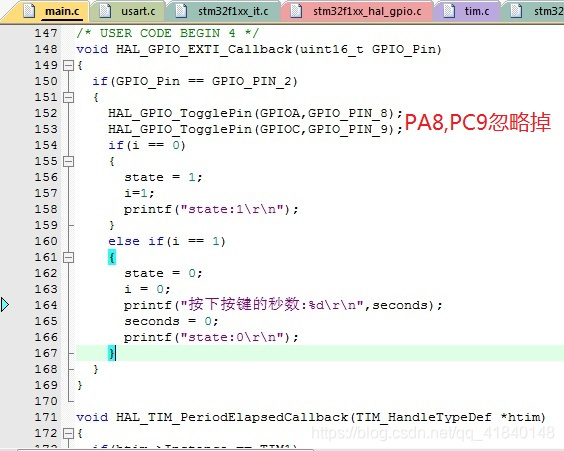

26、修改GPIO中断callback里面的代码，下面也会贴出
在这里插入图片描述

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if(GPIO_Pin == GPIO_PIN_2)
    {
        if(i == 0)
        {
            state = 1;
            i=1;
            printf("state:1\r\n");
        }
        else if(i == 1)
        {
            state = 0;
            i = 0;
            printf("按下按键的秒数:%0.2f\r\n",seconds/10);
            seconds = 0;
            printf("state:0\r\n");
        }
    }
}

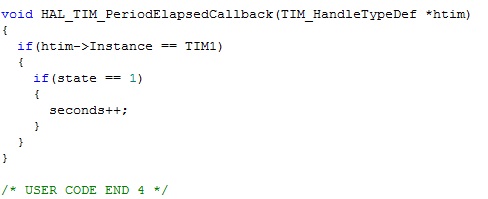

27、修改TIM1的中断的callback代码
在这里插入图片描述

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM1)
    {
        if(state == 1)
        {
            seconds++;
        }
    }
}
