经典检测算法代码细节[无YOLO]

Faster R-CNN (w/ FPN)
SSD(经典的one-stage结构)
RetinaNet（Focal Loss）
CornerNet(无回归且1个类别)
CenterNet
FCOS
Anchor free总结
分布式训练

Faster R-CNN (w/ FPN)

流程：带FPN的backbone->rpn(生成anchor，rpnhead，赋予label)->->->->roi_head(检测头)

FPN：传统的特征图像金字塔把图像swap成不同尺寸，在对每种尺寸的图片分别检测；SSD采用的是金字塔特征(每一层卷积层抽取特征)；FPN则是在SSD的金字塔特征基础上进行不同特征层的融合，具体实施为高一层(空间小，通道多)通过上采样(插值算法)扩大空间，低一层(空间大、通道少)通过1x1卷积扩大通道，最终像素级求和。这种操作是是迭代的，不是仅仅相互两层影响，由最高层一层一层迭代到最底层。
FPN：FPN提取完特征之后，每一层特征都经过了3x3大小，通道不变的卷积核进行调整。，最高层额外在这个卷积核之后加入maxpooling(1x1,stride=2)下采样提取额外的一层特征。这一层只用于RPN部分，即所有层产生的proposals的特征映射到所有层(除这一层)上。
RPN：RPN由FPN结构生成，P2(32,{1：2，2：1，1：1})， P3(64,{1：2，2：1，1：1})，P4(128,{1：2，2：1，1：1})，P5(256,{1：2，2：1，1：1})，P6额外(512,{1：2，2：1，1：1})。
有多个特征层，是否需要每个特征层取使用一个预测层呢？答案上no，FPN论文有实验验证，这就是共享Head的由来吧！共享Head没有BN层，不然测试效果会极差，因为共享Head本质上处理多个检测任务，BN中的参数在测试时固定，所以学习到五(5个特征层)不像参数在测试时保存下来了。而GN却不会有这种问题，因为GN的参数在测试时也是变化的(根据每张图像)。
P2-P6使用同一个RPN模块，P2-P5使用同一个Fast RCNN模块。P2-P6生成的RPN具体映射到那一层(P2、P3、P4、P5、P6)上进行预测(Fast RCNN)呢？通过一个公式得到的，w,h为每一层生成的RPN映射回原图的长宽。 $k=\lfloor{k_0}+log_2(wh)^{1/2}/224 \rfloor$
数据加载与数据预处理(测试与训练一样，不像跟踪，跟踪在测试阶段batch数为1，但最起码跟踪也要保持归一化等操作的一致性)：dataset返回的不是一个信息，而是image，target两个信息，所以需要使用zip打包(collate_fn=utils.collate_fn)或者用字典将image和target信息合并。不同大小的图片统一缩放成相同大小的tensor，是tensor，而不是图像大小，在各种尺寸的图像上填0组成相同大小的tensor的，规则如下： 归一化处理(减均值、除方差) ->获取所有图像的长宽信息，定义最小为800,最大为1000,先根据最小边长与图片最小边长的缩放比例来缩放图片，若有的变长大于1000，则将缩放比例定义为1000和图片最大变长之比，训练时，bounding box也要缩放。 ->打包成batch，统一tensor的大小，并且把最大长宽统一到最接近32倍数的一个值，所以可以看到，图片最大为1000,但是输入的tensor最大为1024。
生成anchors的过程：利用set_cell_anchors来生5*3(5层特征P2-P6,3种比例)个基准anchors(中心为0,0) ；给基准anchors施加stride位移得到dense anchors(可以不以stride作为位移，但位移的次数要等于每一层的特征图大小，可见，越底层的特征层，anchors越多。因为stride等于每个像素感受野的区别)；这两步骤对所有图像是相同的，接下来，遍历每张图像，将anchors乘stride映射回图片上，每一层的anchors和每一张图像上的anchors用list拼接(即嵌套list)。
RPNHead：对P2-P6每一层通过3x3,padding=1的卷积核，不改变通道，再分别通过改变通道的cls和reg分支来得到每个像素的信息(1个像素负责3个anchors，即通道数为3或者3*4)，并将reg输出赋予anchors得到proposals。
过滤proposals：遍历每张图像，将越界的proposals调整到边界->排除cls分数小于某个阈值的proposals(源代码为0.0)，即这一步不起作用->nms处理，分数阈值为0.5->取 nms处理后的前些proposals(训练2000，测试1000)-> 最终将每个图像的proposals与其分数值拼接在列表里。
如果是训练的话：需要为每个anchors制定labels，包括cls和reg输出的labels。
Roi_Head训练：采样训练样本并制定labels，cls的label值为-1,0,1,2,3,classes_num，-1丢弃，0为负样本(IoU<0.5)，1正样本(IoU>0.5)，选择的正负样本总量为512，负样本比例是0.25；这个步骤是一样的，接下来，遍历每张图片(每张图片512个训练样本)，计算每个正anchor的reg的lables。Roi_align提取每个proposals的特征，提取方式上述FPN已详解记录。检测头，通过faltten再送入共享全连接层(或许是不能使用BN，这才是用全连接)->再送入cls和reg的全连接层，给每个类别都预测4个回归参数，而在RPN中，给每个anchor预测框即可！！！。如果是训练，就到此为止！
Roi_Head测试：直接将rpn得到的1000个proposals用于检测。通过检测头再经过后处理。后处理如下：（1）根据proposal以及预测的回归参数计算出最终bbox坐标
（2）对预测类别结果进行softmax处理
（3）裁剪预测的boxes信息，将越界的坐标调整到图片边界上
（4）移除所有背景信息
（5）移除低概率目标
（6）移除小尺寸目标
（7）执行nms处理，并按scores进行排序
（8）根据scores排序返回前topk个目标的分数、boxes、目标类。
处理返回的结果：将bboxes返回原图像尺寸。

SSD(经典的one-stage结构)

在某些层结构提取特征进行目标检测(FPN的前作)。

anchors的大小、比例为(21;1:1 ,1:2, 2:1,1:1[(2145)**0.5]) (45; 1:1 , 1:2, 2:1, 1:3,3:1, 1:1 [(4599)**0.5])、(99;1:1 ,1:2, 2:1,1:3,3:1,1:1[(99153)**0.5])、(153;1:1 ,1:2, 2:1,1:3,3:1,1:1[(153207)**0.5])、(207;1:1 ,1:2, 2:1,1:1[(207261)**0.5])、(261;1:1 ,1:2, 2:1,1:1[(261315)**0.5])
对于每个anchor的回归，至预测4个参数，不关注类别信息，而Faster R-CNN的二阶段则生成4*num_classed个参数，为每个类预测一个框。
cls和reg的输出主要是通过3x3的卷积层实现的，而不是全连接层。
每个特征层上的相关工作用list打包，再用zip打包，得到打包的输出再用contiguous将数据连续存储，通常在进行切割操作之后，拼接时用这个函数。
生成anchors(8732个)的过程是根据原图像大小映射到feature maps，再映射回图像大小的anchors，这与Faster R-CNN不同。这是由于Faster R-CNN是得到anchors后统一输入FPN预测，而SSD是在每个特征层上预测。使用itertools.product函数生成每个anchors的中心，而不是通过基准anahor再通过位移，这与Faster R-CNN也不同。
计算损失时，先计算所有anchors的损失，得到损失向量(reduction=‘none’)，再抽取正样负样本。
SSD如何获取负样本(Hard negative mining):挑选损失值较大的anchors，所以这就是SSD先计算损失向量再挑选正负样本的原因。
计算类别cls损失和定位reg损失时求均值，都除N(正样本个数)。
正负样本的匹配(cls的labels)是在数据预处理时完成。每个anchors对应对大的GT的IoU(IoU排序->哪个GT)->每个GT对应对大的anchor的IoU(anchors排序->哪个anchor)，通过这两条准则，给每个anchors找到其对应的GT(哪怕IoU小)，以及每个GT至少得有1个anchors(IoU设置为2，大于0.5的数)。最后通过IoU阈值0.5过滤。
NMS有个细节，给每个类别的框附加1个偏移量(这个偏移量就是labels*所有proposals中的最大坐标)，使得每个类别的proposals不会重叠。另一种方法是给每个类别作NMS。

RetinaNet（Focal Loss）

focal loss提出后，one-stage检测器首次在理论实验上超越two-stage检测器。

沿用了FPN网络，但去除了P2(P2大，耗时)，添加了P7。FPN中的P6是通过池化得到，这里是通过3x3卷积层，P7在P6之后再使用3x3卷积层生成。
anchors的生成，FPN3组，RetinaNet9组，加入了不同尺度{1,2**(1/3),2**(2/3)}
没有使用Faster R-CNN中的全连接层来预测输出，而是每一层使用了共享Head(无BN)，共享Head包括分类和回归分支。都是先通过4个通道不变，3x3的卷积层，再调整维度输出分类(Focal loss的使用不包含背景，这是跟踪算法没用focalloss的原因，而采用权重损失)和回归对应的通道数(类别不可知的预测：4*anchors_num个通道)，这也是跟踪算法没用focalloss的原因。
Focal Loss针对one-stage正负样本不匹配，因为two-stage在第二阶段这个问题不明显，它将类别分类两步进行处理，第一步：区分前景，筛掉了大量easy samples；第二步：区分具体类别，这一步也可以使用SSD中的在线Hard negative mining，。
Focal Loss提出意义：easy samples(标签为1时，预测输出>>0.5；标签为0时，预测输出<<0.5)的loss值也挺大的，所以导致模型无法更多地关注hard samples。---------->因此，针对正负样本不均衡，计算损失时给样本增加权重；针对难易样本，增加一个因子使得模型更关注难区分的样本，即难区分样本损失大。

以下anchor free detection只分析训练部分

CornerNet(无回归且1个类别)

算法结构比较复杂。

网络梳理：输入(batch,3,511,511)图片，输出4元素列表，元素分别为：tl_heat(batch,1,128,128), br_heat(batch,1,128,128), tl_tag(batch,1,128), br_tag(batch,1,128)，1 denotes number of classes。

kp模块：通过self.up1(residual)得到高分辨率特征,通过self.up2得到不同的高分辨率特征，之后再相加torch.Size([batch, 256, 128, 128])。
corner pooling通过编码显性的先验知识(e.g. 从右向左，从下往上确定左上角)来更好地确定角落位置。 tl_conv,br_conv流程一样。以tl_conv为例，流程图中channel指输出通道：

标签labels制定：每张图片返回5种信息：tl_heatmap, br_heatmap, tl_tags, br_tags, tag_masks。
tl_heatmap(batch,128,128)：遍历每张图片中的boxes，获取第一个box的左上角，通过高宽和高斯阈值设置半径，通过**draw_gaussian函数(无return，通过np.maximum输出？)**输出以左上角为中心，半径内设置高斯标签；第二个box同理，然而，得到的标签是否会覆盖之前的heatmap，通过求最大处理。
tl_tags(batch,128,)：获取所有boxes左上角的位置信息，从左到右，从上到下，在128*128的映射图上获取，例如129位于第2行第1列。再把这个信息传入tl_tags作为embedding向量，有几个boxes传入几个，所以这里tl_tags设置为128大小(128个boxes)，这个label在gather特征时使用，变相参与loss计算。
br_tags：方式与tl_tags一样，只不过存的不是位置embedding，而是1。
训练：包括ace loss包括focal loss和pull push losss(ae loss)。
focal loss：计算标签heatmap与输出heat(batch,1,128,128)的损失，heat通过sigmod，再使用focal loss(实际上为heat输出的每个特征像素作二分类)

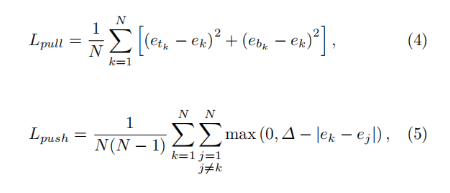

pull loss：给角点分组，统一box的左上、右下角点输出向量尽量小。
push loss：不同的boxes的角点输出尽量大一些。

CenterNet

这个检测算法整体非常简洁。

网络推理结构

可以用沙漏网络来代替resnet和可形变卷及层。可形变卷积层结构：

损失包括三部分：hmap_loss中心点、reg_loss中心偏移(x,y)、w_h_loss高宽
hmap_loss:输出的hmap经过sigmod。再微调CornerNet的focal loss使用。
reg_loss:使用l1 loss
w_h_loss:使用l1 loss直接学习高宽，为什么1个像素点的特征也能学到这么复杂的任务，因为这个点的感受野非常大。
labels的制定：重点关注图片以及bboxes的仿射变换

FCOS

网络结构与RetianNet类似，不再叙述，本质上也是anchor-based，把点视为anchor。所以关键在如何定义训练样本。

通过三个mask操作，选出正样本。第一个mask选出偏移大于0的像素点(每个像素有4个偏移)；第二个mask规定在FPN某一层的偏移范围[[-1,64],[64,128],[128,256],[256,512],[512,999999]]；第三个mask选出制定半径内的像素点。
在预处理图像时，不仅要统一image的大小，还要统一每张图片中boxes的个数，这与Faster R-CNN不同

Anchor free总结

CenterNet、CornerNet以点的方式存储gt boxes的labels，在用gather特征，类似姿态估计；而Fcos更像是anchor-based，只不过anchor为点。

分布式训练

读取一个batch数据->拿回参数->计算梯度(同步SGD，每块GPU同步计算)->每块GPU的梯度相加->发出梯度->更新梯度

数据如何在不同GPU之间分配：原始数据(5个)->shuffle->补充数据(加1[5个原始数据的第一个]为6个数据)->分配数据(GPU1：1,3,5；GPU2：2,4,6)
梯度如何在不同GPU之间通信：NVIDIA的GPU通信后端使用nccl。梯度求均值时，调整学习率为lr*num_gpus；梯度求和可忽略学习率调整。
BatchNormalization如何在不同GPU之间同步(会降低并行速度，banchsize较大时同步BN没什么用)：BN层有4个参数，均值和方差是通过动量的方法前向统计而来，均值和方差的偏移是训练得到。
pin_memory:直接将数据加载到GPU，避免了与CPU通信的某些耗时(多级缓存)过程。
