Android CCodec Codec2 （二六）C2Work

这一节我们将对Codec2的跨进程数据传输相关的内容做简单了解。

1、C2Work

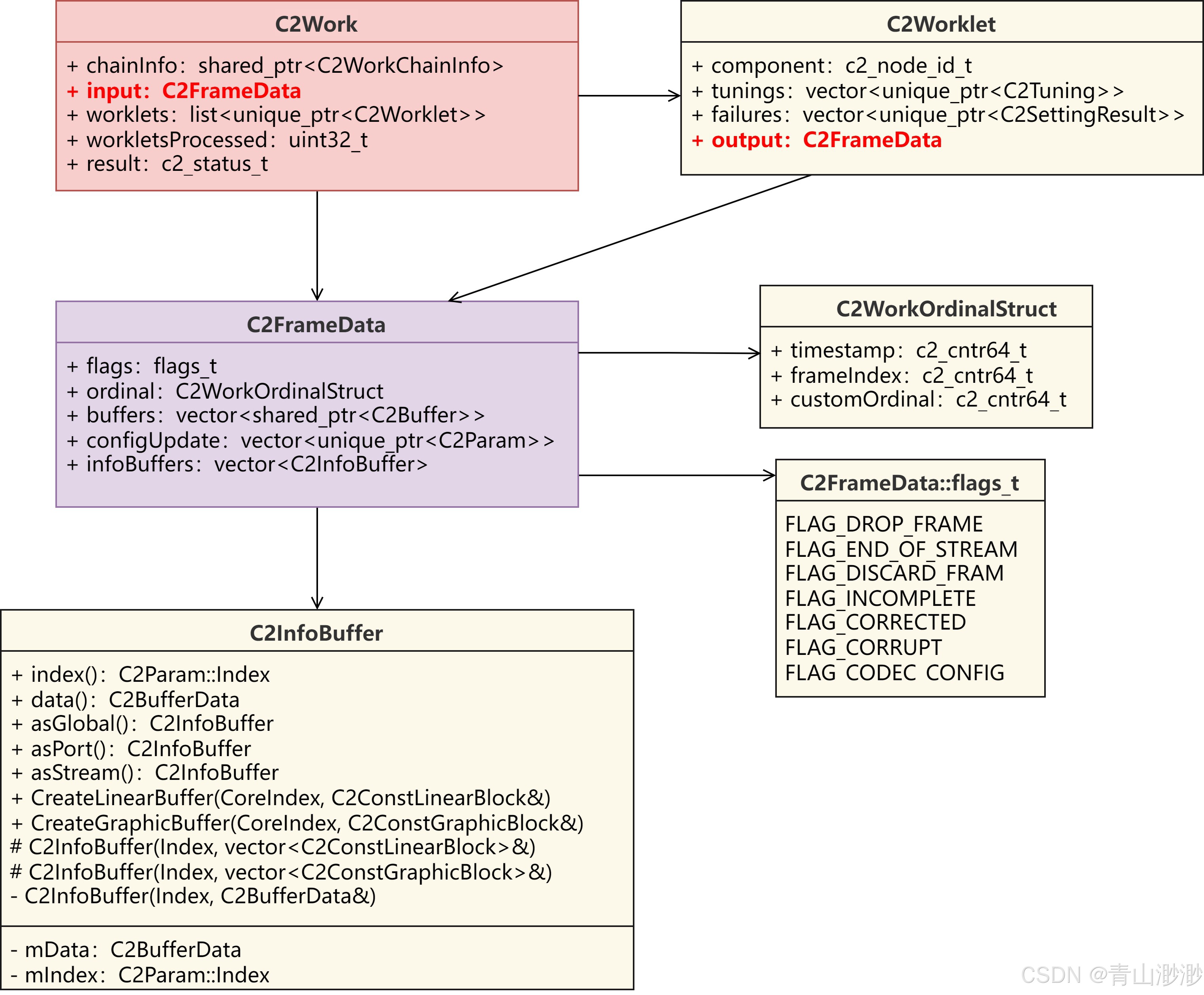

Codec2把数据传输（数据处理）抽象为work，一次数据传输可以看作为一个work，一个work包含需要传输的数据，以及数据携带的信息。Code2声明了类C2Work来封装数据与信息，UML类图如下：

C2Work存在一些过度设计，有些字段并未使用，有些结构体的实际使用场景和设计意图有很大出入，如果只看C2Work.h中的注释来理解这部分很容易被带偏。

C2Work的定义如下：

struct C2Work {
    std::shared_ptr<C2WorkChainInfo> chainInfo;
    C2FrameData input;
    std::list<std::unique_ptr<C2Worklet>> worklets;
    uint32_t workletsProcessed;
    c2_status_t result;
};

• chainInfo：暂未使用，无需了解。
• input：输入数据，以C2FrameData的形式封装，该字段由上层应用填充；
• worklet：输出数据，同样以C2FrameData的形式封装，虽然该字段是一个list类型，但是实际使用中一个C2Work只会装载一块output数据，该字段由组件填充；
• workletsProcessed：标识当前work是否被成功处理，该字段由组件填充；
• result：标识当前work是否被成功处理，该字段由组件填充；该字段含义和workletsProcessed相互重合。

C2FrameData用于封装数据、标志位以及一些需要更新的参数，它的定义如下：

struct C2FrameData {
    flags_t  flags;
    C2WorkOrdinalStruct ordinal;
    std::vector<std::shared_ptr<C2Buffer>> buffers;
    std::vector<std::unique_ptr<C2Param>>      configUpdate;
    std::vector<C2InfoBuffer> infoBuffers;
};

• flags：标志位
  • FLAG_DROP_FRAME：输入，丢弃此输入帧；
  • FLAG_END_OF_STREAM：输入输出，表示当前流已经结束；
  • FLAG_DISCARD_FRAME：输出，丢弃此输出帧；
  • FLAG_INCOMPLETE：输出，一帧input可能会产出多帧output，此flag用于标记当前输出不是输入产出的最后一帧；
  • FLAG_CORRECTED：暂不了解；
  • FLAG_CORRUPT：输入输出，如果由输入设定表示当前帧不能被处理，如果由输出设定表示输出帧不可用；
  • FLAG_CODEC_CONFIG：当前帧包含csd数据
• ordinal：数据携带的序列信息
• buffers：数据，以C2Buffer的形式存储，虽然字段类型是数组但是实际使用只会存储一块buffer；
• configUpdate：数据携带的配置更新信息，可以由输入设定给组件，组件会用新的配置进行编解码；也可由输出设定，表示组件回传的新的配置更新；
• infoBuffers：信息数据，该字段只有在播放加密流时用到，暂不展开。

C2WorkOrdinalStruct存储的是数据的序列信息，总共有三种信息：

struct C2WorkOrdinalStruct {
    c2_cntr64_t timestamp;
    c2_cntr64_t frameIndex;
    c2_cntr64_t customOrdinal;
};

• timestamp：输入时间戳，由上层应用填充；
• frameIndex：当前数据的序列号，每输入一个数据序号都会加一；
• customOrdinal：组件端设定的序列，一般是reorder之后的时间戳；

C2Worklet有4个成员字段，我们要了解的只有output，它和input相对应，用于存储输出数据：

struct C2Worklet {
    c2_node_id_t component;
    std::vector<std::unique_ptr<C2Tuning>> tunings;
    std::vector<std::unique_ptr<C2SettingResult>> failures;
    C2FrameData output;
};

2、WorkBundle

我们已经了解如何把输入数据组织为C2Work，接下来我们一起了解如何跨进程传输C2Work。Android为C2Work、C2FrameData、C2Worklet等结构都定义了对应的hal类型，我们可以在 hardware/interfaces/media/c2/1.0/types.hal 查看相关定义。

跨进程传输时，数据会被组织为WorkBundle：

struct WorkBundle {
    vec<Work> works;
    vec<BaseBlock> baseBlocks;
};

WorkBundle中有Work和BaseBlock，Work对应C2Work，BaseBlock对应什么呢？先往下看。Work的定义如下：

3、objcpy

4、BufferPoolSender

---
