基于stm32的仿真实现温湿度检测，蜂鸣器，跑马灯及其速度的控制

这几天，学校组织了为期5天的关于基于stm32的仿真的课程设计，最后一天，我们要进行实训项目的测验，要独立完成一个项目，具体有以下要求：

需要源码的小伙伴，在文章末尾有惊喜哦~

原理图绘制：

按键 6个

LED灯 4盏+1盏

蜂鸣器 1个

温湿度传感器 1个

要求：

（1）按下按键key1 , 开启LED跑马灯(4盏)

（2）按下按键key2 , 关闭LED跑马灯(4盏)

（3）按下按键key3 , 控制独立的LED 每500ms 闪烁一次-----使用定时器   TIM_cmd(TIM2,ENABLE)

（4）按下按键key4 , 关闭独立的LED 闪烁-----使用定时器   TIM_cmd(TIM2,DISENABLE)

（5）按下按键key5 , 开启蜂鸣器

（6）按下按键key6 , 关闭蜂鸣器

（7）温湿度检测报警，当温度超过30度或者湿度超过80%时，蜂鸣器报警

加分项1：

       添加2个按键

       按下按键7，跑马灯加速，按下按键8，跑马灯减速

满分项：

       添加显像管(seg)，把温湿度显示在显像管中。

因为博主并不是主攻嵌入式开发的，所以5天时间对于嵌入式开发的研究还远远不够，因此，对于此次作业项目，并没有完成最后一个满分项，但我还是想将此次完成的项目进行记录，以作纪念。

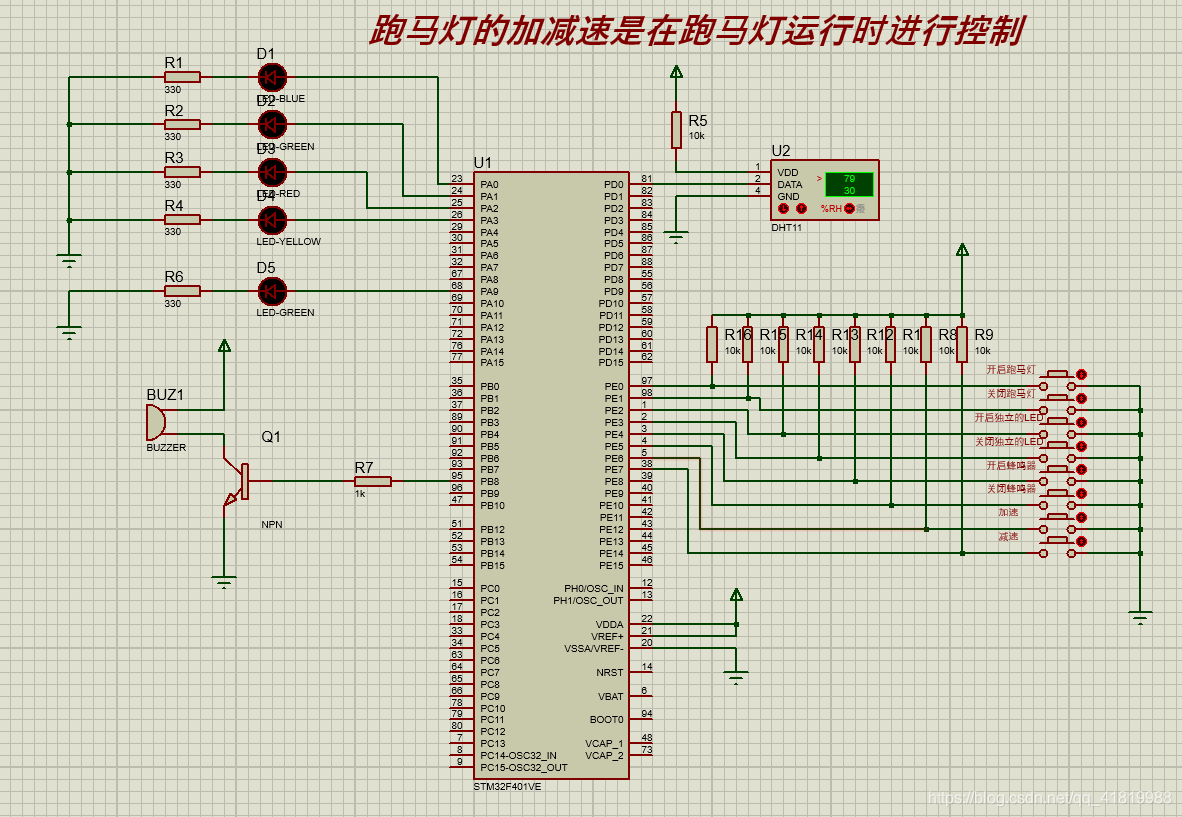

一、Protues仿真部分

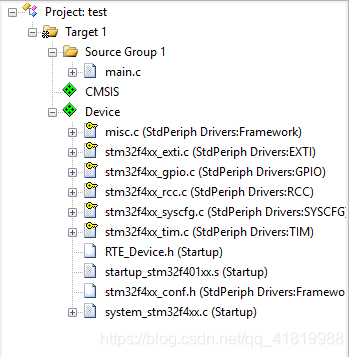

二、keil工程

#include "stm32f4xx.h"
#include "sys.h"



int SIGN = 10000;

void delay(int x)
{
	int i,j;
	for(i=0;i<x;i++)
		for(j=0;j<SIGN;j++);
}


//延时函数--毫秒级别
//VAL计数器是24bit的寄存器，所以最大值是16777215
//所以nms的最大值是 199
void delay_ms(int nms){
	uint32_t temp;

	//延时nms毫秒需要的计数数值，把它交给重载计数器
	SysTick->LOAD = 84000*nms;

	//将VAL计数器的数值赋值为0
	SysTick->VAL = 0;

	//将控制器的0bit位赋值为1&#
