题目要求：

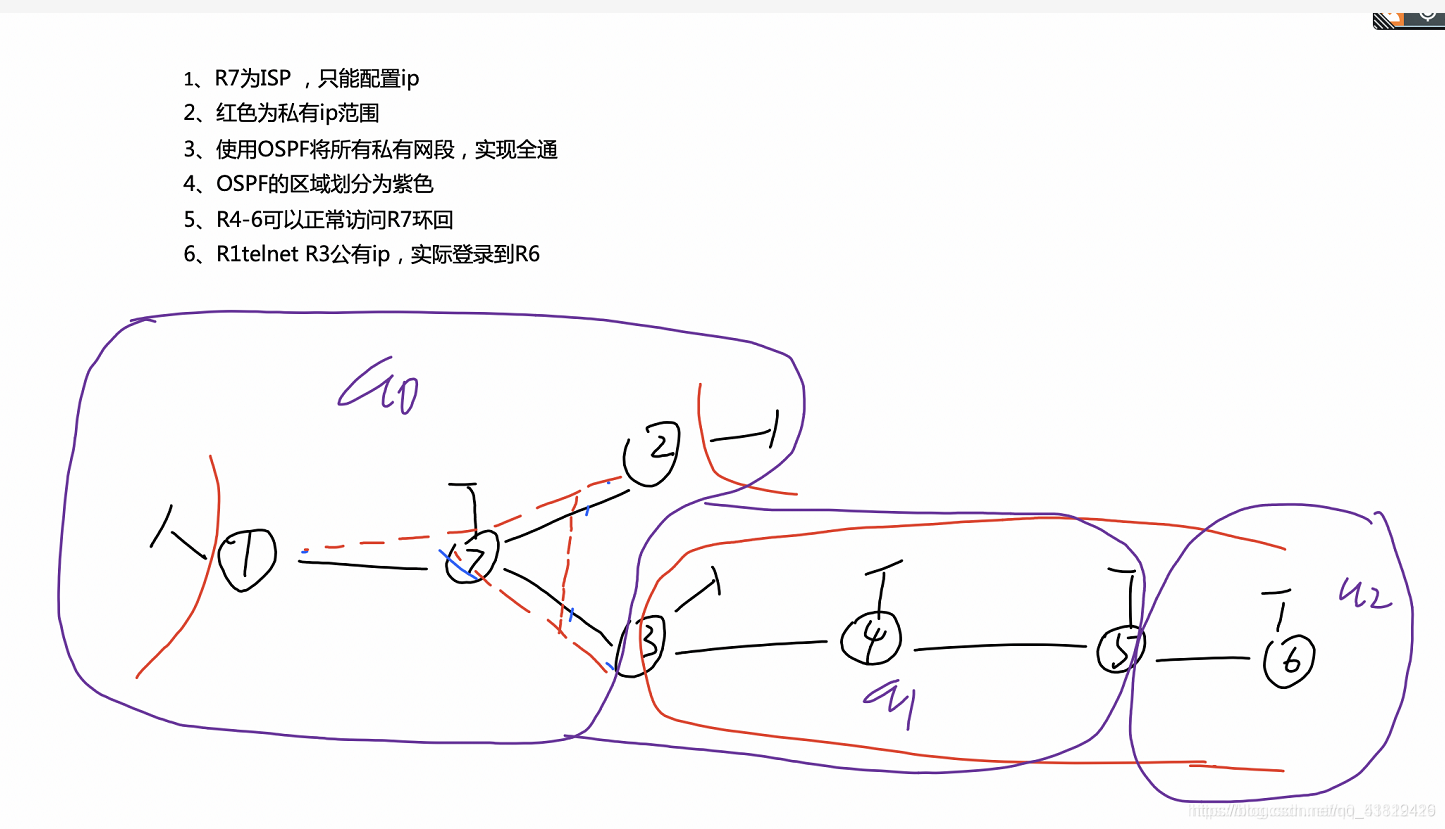

在这里插入图片描述

实验步骤：

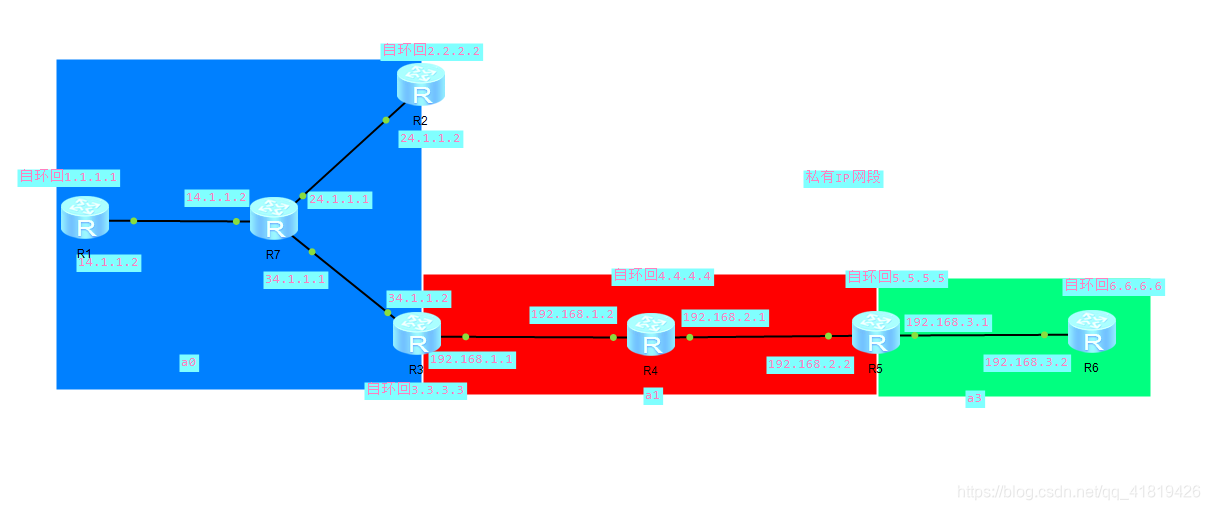

1，构建拓扑图

在这里插入图片描述

2.配置各路由器IP以及环回

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 14.1.1.2 24
[r1-GigabitEthernet0/0/0]
[r1-GigabitEthernet0/0/0]q
[r1]int LoopBack 0
[r1-LoopBack0]ip add 1.1.1.1 32
r2r3r4r5r6r7同理如拓扑图配置
结束后进行简单连通性测试

3.配置静态路由及NAT

[r1]ip route-static 0.0.0.0 0 14.1.1.1
[r2]ip route-static 0.0.0.0 0 24.1.1.1
[r3]ip route-static 0.0.0.0 0 34.1.1.1
[r3]ip route-static 192.168.0.0 22 192.168.1.2
[r3]acl 2000
[r3-acl-basic-2000]rule permit source 192.168.0.0 0.0.3.255
[r3-acl-basic-2000]int e0/0/0
[r3-Ethernet0/0/0]nat outbound 2000
[r4]ip route-static 192.168.3.0 24 192.168.2.2
[r4]ip route-static 0.0.0.0 0 192.168.1.1
[r5]ip route-static 0.0.0.0 0 192.168.2.1
[r6]ip route-static 0.0.0.0 0 192.168.3.1
在这里插入图片描述

4.r1r3连通

[r1]int Tunnel 0/0/0
[r1-Tunnel0/0/0]tunnel-protocol gre p2mp
[r1-Tunnel0/0/0]ip add 10.1.1.1 24
[r1-Tunnel0/0/0]source 14.1.1.2
on the interface Tunnel0/0/0 has entered the UP state.
[r1-Tunnel0/0/0]nhrp entry multicast dynamic
[r1-Tunnel0/0/0]nhrp network-id 100
[r1-Tunnel0/0/0]nhrp entry 10.1.1.2 24.1.1.2 register
[r1-Tunnel0/0/0]nhrp entry 10.1.1.3 34.1.1.2 register
[r1-Tunnel0/0/0]ospf network-type broadcast
r2 r3相同

5.ospf连通私网

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]AREA 0
[r1-ospf-1-area-0.0.0.0]network 10.1.1.1 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 14.1.1.2 0.0.0.255

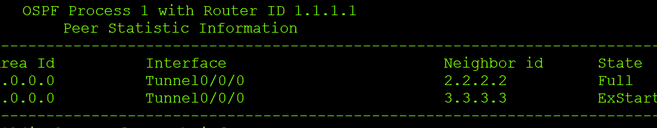

划分区域内容相同，不多赘述
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 1
[r4-ospf-1-area-0.0.0.1]network 192.168.1.2 0.0.0.255
[r4-ospf-1-area-0.0.0.1]network 192.168.2.1 0.0.0.255
[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 1
[r5-ospf-1-area-0.0.0.1]network 192.168.2.2 0.0.0.255
[r5-ospf-1]area 2
[r5-ospf-1-area-0.0.0.2]network 192.168.3.1 0.0.0.255
[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]net
[r6-ospf-1-area-0.0.0.2]network 192.168.3.2 0.0.0.255

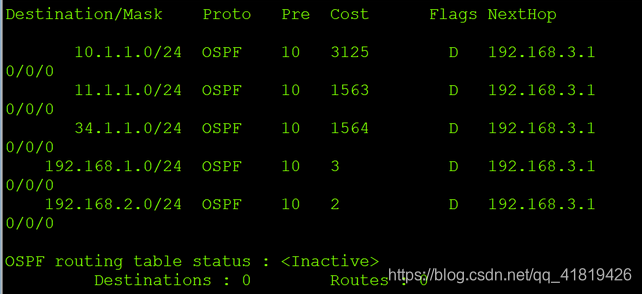

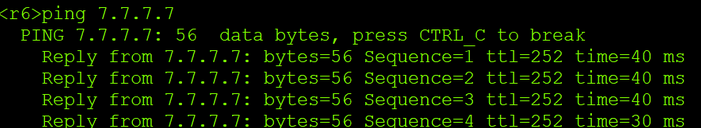

在这里插入图片描述

6.R1telnetR3登录到R6

[r3]interface g0/0/0
[r3-GigabitEthernet0/0/0]nat server protocol tcp global current-interface 23 inside 192.168.3.2 23
Are you sure to continue?[Y/N]:y
配置登录账号和密码
[r6]aaa
[r6-aaa]local-user huawei password cipher 123456
[r6-aaa]local-user liu service-type telnet
[r6]user-interface vty 0 4
[r6-ui-vty0-4]authentication-mode aaa
