网络运维学习笔记 003网工初级（HCIA-Datacom与CCNA-EI）通用理论部分03

本文链接：https://blog.youkuaiyun.com/qq_41767191/article/details/145570797

文章目录

VLSM与CIDR
- VLSM（Variable Length Subnetwork Mask，可变长子网掩码）
- CIDR（Classless Inter-Domain Routing，无类域间路由）
子网掩码、掩码位、子网、主机数、反掩码对照表与划分子网的方法
一些简单协议
冲突域和广播域
交换机的转发行为
数据封装与解封装过程
网络设备管理方式
视图模式

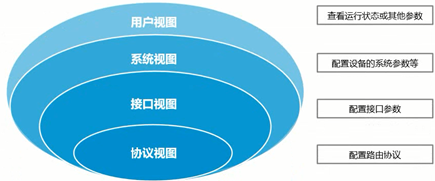

- 华为视图模式

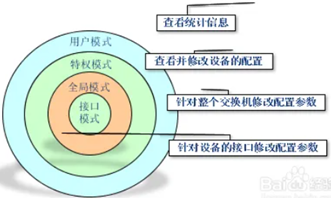

- 思科视图模式

VLSM与CIDR

VLSM（Variable Length Subnetwork Mask，可变长子网掩码）

网络位向主机位进行借位，网络位向右移动。
使用场景：ISP/IDC-公网地址

CIDR（Classless Inter-Domain Routing，无类域间路由）

也叫超网：将多个小的子网，用一个相对更大的地址范围进行概括，网络位向左移动
如B类私网IP地址范围172.16.0.0-172.31.255.255，可以用CIDR概括为172.16.0.0/12

子网掩码、掩码位、子网、主机数、反掩码对照表与划分子网的方法

在这里插入图片描述
如何划分子网：
方法一：
X为主机位，Y为网络位。
产生子网数：2^X；
每个子网包含主机个数：2^Y-2；
/8<子网掩码</30；
广播地址：下一个子网号-1。
方法二：
2^X>=PC数+3（包括网络地址广播地址网关地址），
如PC数为60，则需要6次方=64个主机位，掩码为256-64即192。

一些简单协议

ICMP（Internet Control Message Protocol，Internet控制报文协议）

收集和传递网络信息，排除故障。包括ping和tracert
ping：有去有回才会通。1.请求超时：已经发到下一跳，后续有问题2.目标主机不可达：未发到下一跳。

ARP（Address Resolution Protocol，地址解析协议）

已知IP，求MAC，工作在二层之上，动态。
老化时间：20分钟。

ARP过程详解：

检测对端IP地址和自己是否在同一网段。对比网络地址：自己掩码 + S.IP 与自己掩码 + D.IP。
相同的话（是一个网段），进行2步；
不同的话，查看本地ARP缓存，是否有网关的IP和MAC的对应关系。
如果有，则直接进行封装，如果没有再借用ARP协议实现请求网关mac的操作（获取网关的MAC地址，广播查询，单播回复）
查看本地ARP缓存，是否有对应的IP和MAC的对应关系，如果有，则直接进行封装，如果没有再进行第3步。
借助ARP协议实现请求对方MAC的操作（获取对方的MAC地址）
ARP请求报文：广播报文-E2：
D.MAC:ff-ff-ff；
S.MAC:00-00-01
S.IP：1.1.1.1；
S.MAC：00-00-01；
D.IP：1.1.1.2；
D.MAC：00-00-00
ARP应答报文：单播报文-E2：
D.MAC:00-00-01；
S.MAC:00-00-02；
S.IP：1.1.1.2；
S.MAC：00-00-02；
D.IP：1.1.1.1；
D.MAC：00-00-01

把对方的IP地址和对方的MAC地址记录下来，在本地网卡形成一个映射关系：ARP缓存表，经过ARP报文形成动态ARP表项。
ARP代理：使用一台路由器用自己的MAC应答ARP请求。
开启arp代理：arp-proxy enable（工作基本用不到）。
免费ARP：检测地址冲突

TCP协议(Transmission Control Protocol，传输控制协议)

面向连接，可靠连接，丢包重传。消耗资源效率低。
常见端口号：
FTP 20/21
SSH 22
Telnet 23
SMTP 25
HTTP 80
HTTPS 443
RDP 3389
TCP相关术语：
SEQ(Sequence,序列)
URG(Urgent,紧急)
ACK(Acknowledge,确认位/响应)
PSH(Push,传输数据)
RST(Reset,连接重置)
SYN(Synchronize,同步位/建立连接)
FIN(Finish,释放位/关闭连接)
在这里插入图片描述

11种状态：
三次握手：
1.C/S:closed（关闭状态）→2.S:Listen（启动服务）→3.C:syn_sent（发送syn报文）→4.S:syn_rcvd（回复ack和syn报文）→5.C:established（回复ack报文并建立连接）→6.S:established（建立连接）
四次挥手：
7.C:fin_wait1（发送fin报文）→8.S:close_wait（回复ack）→9.C:fin_wait2→10.S:last_ack（发送fin报文）→11.C:time_wait（发送ack）→12.C/S:closed→13.closing
