该实验介绍了如何在ZYNQ平台上利用UART中断将接收到的串口数据写入DDR3内存。通过设置中断触发条件，当接收到特定字节数时，Zynq会响应中断并将数据存入DDR3指定地址。实验在Microphase ZUS zynq7020开发板上进行，使用了Vivado和SDK进行工程构建和调试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、参考

UG585
网络笔记

2、理论知识

参见上一次实验：基于ZYNQ 的UART中断实验

3、实验目的

练习使用UART的中断实验，并将接收到的数据写入到DDR3中。

4、实验过程

建立工程，设置并初始化串口中断，在运行程序之后，如果串口接收到N（1-63）个字节数据，则产生串口中断，Zynq响应中断，将数据从RXFIFO读出之后写入到DDR3预定的地址中。

5、实验平台

Microphase ZUS zynq7020 开发板。串口使用 uart1[48,49]. DDR选择 MT41J256M16 RE-125，32bit. BANK1 = 1.8v.

6、Vivado 建立工程

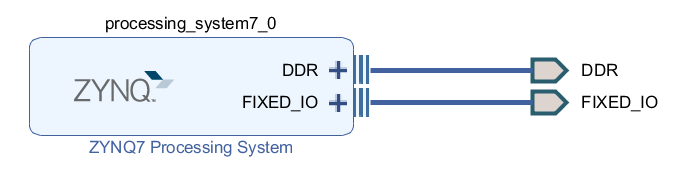

block design 如下：
在这里插入图片描述

7、SDK的工程程序

main.c

/*
 * main.c
 *
 *  Created on: 2019年8月27日
 *      Author: admin
 */

#include "sys_intr.h"
#include "user_uart.h"

XScuGic Intc;       //GIC
XUartPs Uart_Ps;	//UART

void System_Init(void)
{
	Init_Intr_System(&Intc);
	Setup_Intr_Exception(&Intc);
	Uart_Intr_System(&Intc, &Uart_Ps, UART_INT_TRQ_ID);
}

int main(void)
{
	int Status;

	/* 串口初始化 */
	Status = Uart_Init(&Uart_Ps, UART_DEVICE_ID);
	if (Status == XST_FAILURE) {
		xil_printf("Uartps Failed\r\n");
		return XST_FAILURE;
	}
	System_Init();   //中断初始化
	while (1){
		sleep(1);
		xil_printf("Hello World!\r\n");
	}
	return Status;
}

sys_intr.h

/*
 * sys_intr.h
 *
 *  Created on: 2019年8月27日
 *      Author: admin
 */

#ifndef SRC_SYS_INTR_H_
#define SRC_SYS_INTR_H_

#include "xparameters.h"
#include "xil_exception.
