此篇博客仅为记录，记录钻研过程的零碎思路。

---

        之前考虑过很多可能性，对rvt文件转换格式：.obj、JSON、.gltf等等。这些可能性前人一般都尝试过，而且也都做出来了东西。

        最近联想到之前做的一个小东西——unity模型在web端的显示。

思路一：Revit直接导出FBX

        于是乎，就想到revit模型既然可以导出FBX，那么那么可不可以将导出的FBX文件导入到unity中，再通过unity发布到WebGL平台。

        为了省去不必要的麻烦，在导入unity之前，事先用Windows自带的3D查看器浏览一下3D模型，结果是……模型所有的材质都丢失了，这样的话再次导入unity之后还需要重新赋予材质，又增添了工作量。

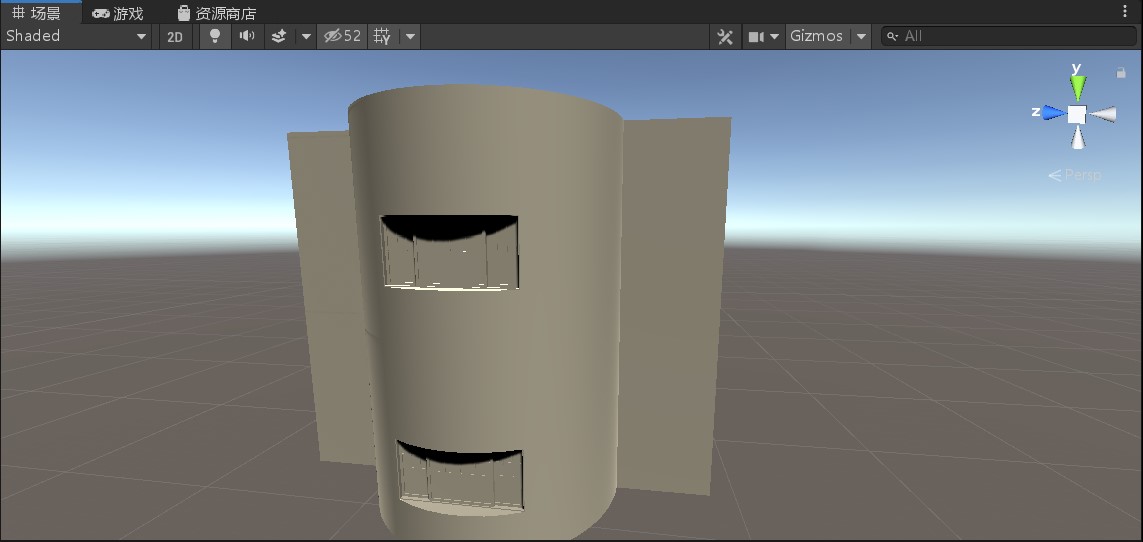

        如下图，从全体构件为灰色和窗户材质丢失，可以看出，这一方法并不那么有效。





思路二：尝试用3DsMax打开.rvt文件，再导出FBX

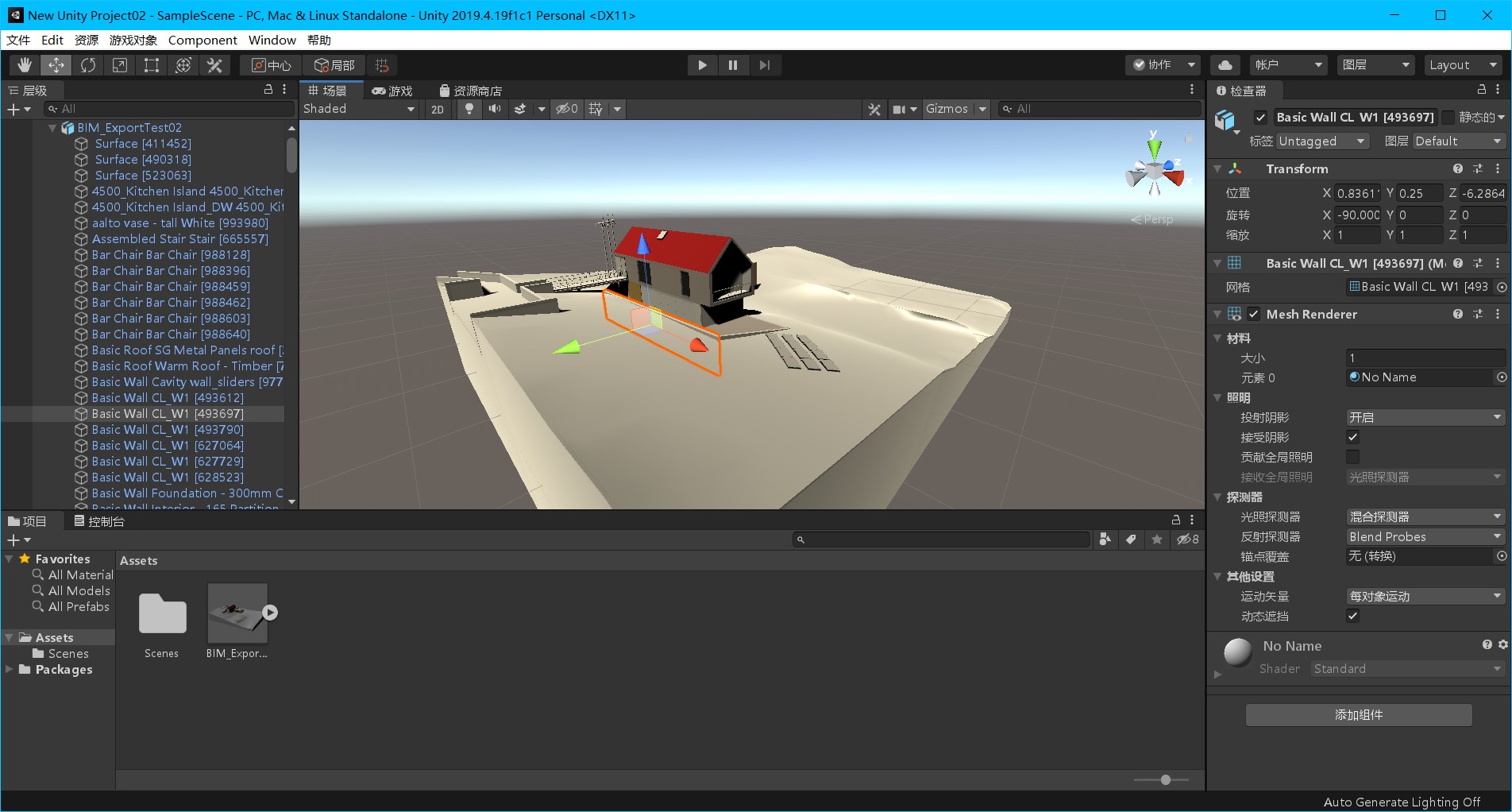

该思路对于使用默认材质的BIM模型，材质在3DsMax中保持不丢失，同样的，再次导入unity之后，材质也不会丢失，但是如果最初在Revit中建模使用的是自定义的材质，举例，墙体为“带砖与金属立筋龙骨复合墙”时，最终放到unity里面的材质显示“No name”，原因应该是unity标准材质并没有此项。

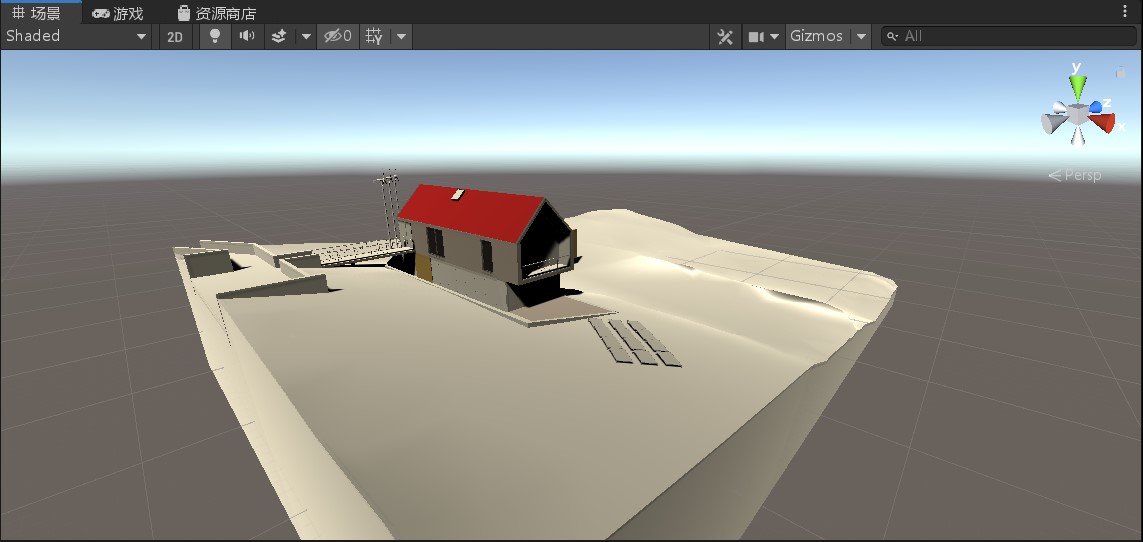

unity↑

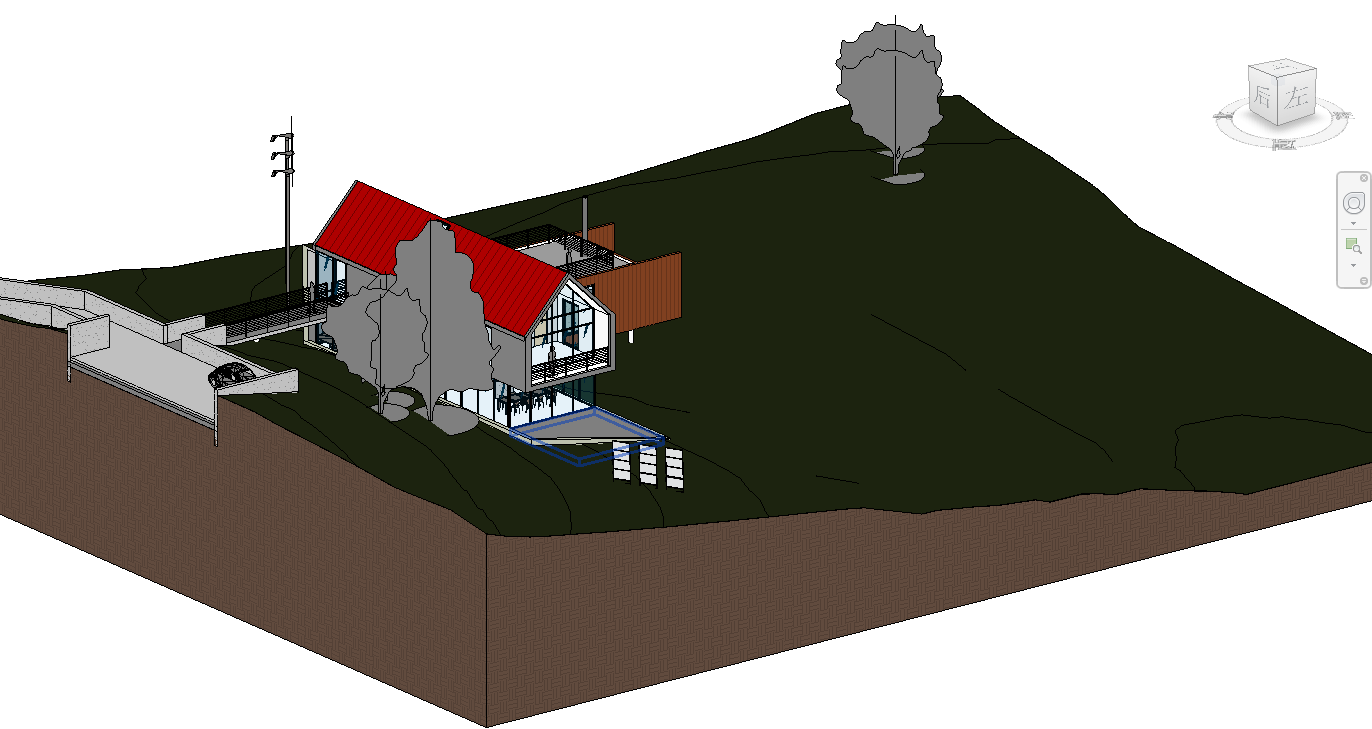

revit↑

总结：

        以上两种并不高效，需要在导入unity时，重新赋予某些构件的材质，而且部分场景构件会丢失（比如树木），可以考虑，但不是最优解。
