Labview实验之用循环结构实现巴特沃斯带通\低通\高通

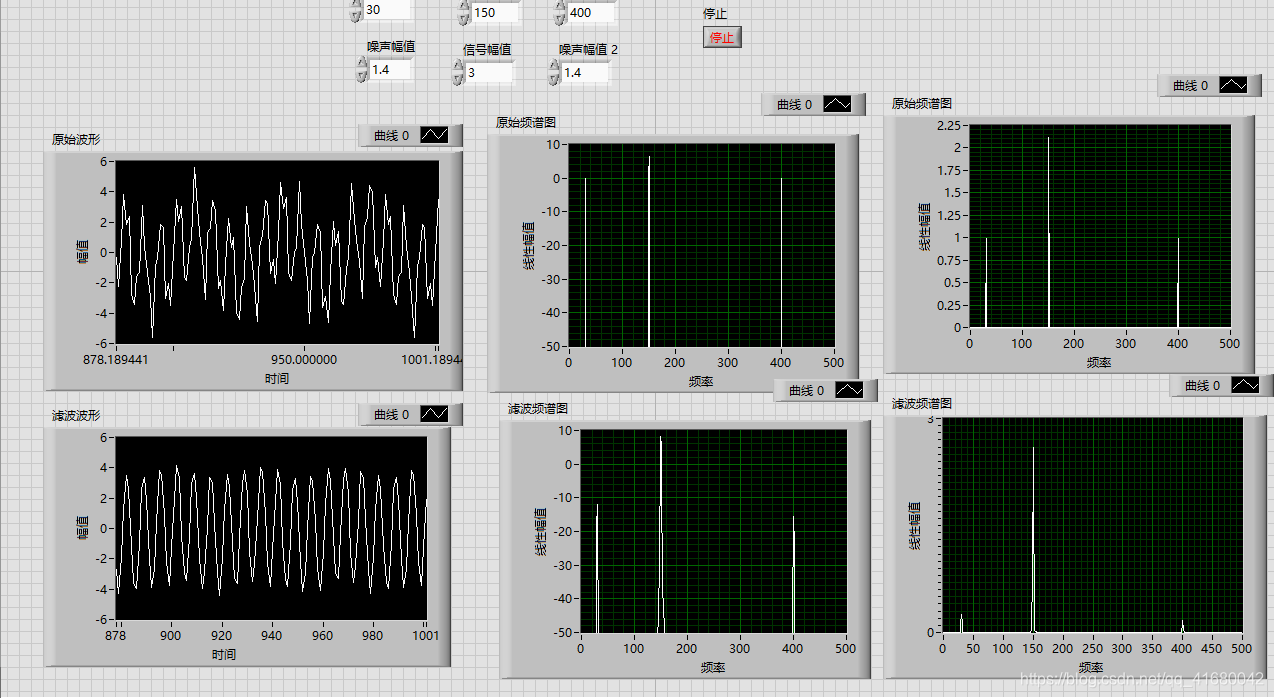

前面板图，后面板图，设计的四阶巴特沃斯，想要效果好就多几阶。后附报告（免费），报告中有矢量图。本设计是基于LabVIEW的巴特沃斯带通滤波器，滤波器使用Matlab的Filter Design & Analysis Tool根据设计要求的滤波器类型及截止频率生成了4阶巴特沃斯带通滤波器的系统函数系数，并由系统函数推导出滤波器的差分方程。设计使用LabVIEW中的while循环结构并使用加法器、乘法器等对差分方程的系数进行处理，实现了一个3dB截止频率为114Hz及321Hz的4阶巴特沃斯带通滤波器。在LabVIEW中使用信号发生VI产生了通带内信号及通带外噪声，通过对比滤波前后的时域波形和频谱可得，本滤波器阻带具有-24dB/oct的衰减速度，能够明显降低阻带内噪声对信号的影响，符合设计要求。
