本文深入解析红黑树的原理与实现，探讨其在数据结构中的重要性，包括平衡调整、插入与删除操作，以及与AVL树的对比，强调红黑树在工程应用中的稳定性优势。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

为什么红黑树的定义中，要求叶子节点是黑色的空节点？

红黑树相关定理

红黑树的时间复杂度和相关证明

总结

二叉查找树

二叉查找树是最常用的一种二叉树，它支持快速插入、删除、查找操作，各个操作的时间复杂度跟树的高度成正比，理想情况下，时间复杂度是O(logn)。

不过，二叉查找树在频繁的动态更新过程中，可能会出现树的高度远大于log2n的情况，从而导致各个操作的效率下降。极端情况下，二叉树会退化为链表，时间复杂度会退化到O(n)。要解决这个复杂度退化的问题，我们需要设计一种平衡二叉查找树，也就是今天要讲的这种数据结构。

平衡二叉查找树

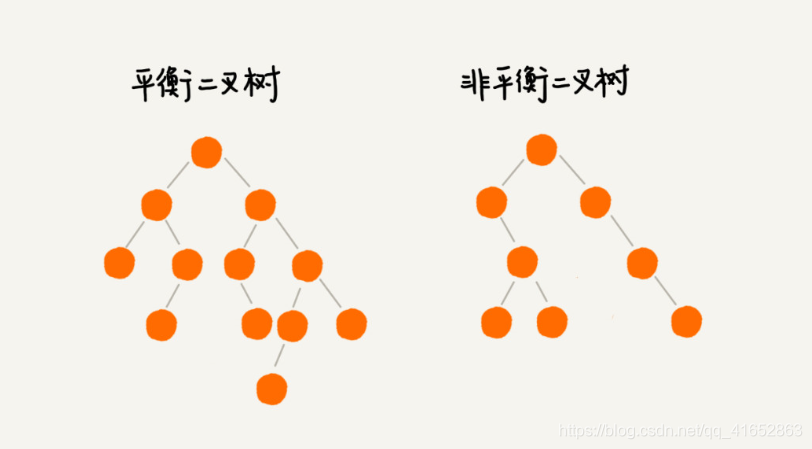

平衡二叉树的严格定义是这样的：二叉树中任意一个节点的左右子树的高度相差不能大于1。从这个定义来看，上一节我们讲的完全二叉树、满二叉树其实都是平衡二叉树，但是非完全二叉树也有可能是平衡二叉树。

发明平衡二叉查找树这类数据结构的初衷是，解决普通二叉查找树在频繁的插入、删除等动态更新的情况下，出现时间复杂度退化的问题。所以，平衡二叉查找树中“平衡”的意思，其实就是让整棵树左右看起来比较“对称”、比较“平衡”，不要出现左子树很高、右子树很矮的情况。这样就能让整棵树的高度相对来说低一些，相应的插入、删除、查找等操作的效率高一些。

红黑树

红黑树的英文是“Red-Black Tree”，简称R-B Tree。它是一种不严格的平衡二叉查找树，它的定义是不严格符合平衡二叉查找树的定义的。

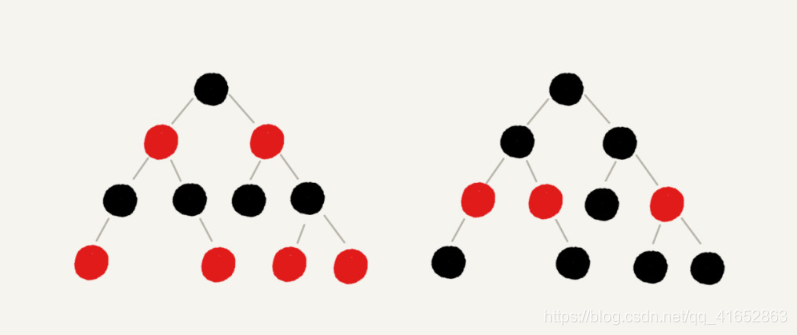

顾名思义，红黑树中的节点，一类被标记为黑色，一类被标记为红色。除此之外，一棵红黑树还需要满足这样几个要求：

根节点是黑色的；

每个叶子节点都是黑色的空节点（NIL），也就是说，叶子节点不存储数据；

任何相邻（上下层）的节点都不能同时为红色，也就是说，红色节点是被黑色节点隔开的；

每个节点，从该节点到达其可达叶子节点的所有路径，都包含相同数目的黑色节点；

红黑树是“近似平衡”

“平衡”的意思可以等价为性能不退化。“近似平衡”就等价为性能不会退化的太严重。二叉查找树很多操作的性能都跟树的高度成正比。一棵极其平衡的二叉树（满二叉树或完全二叉树）的高度大约是log2n，所以如果要证明红黑树是近似平衡的，只需要分析，红黑树的高度是否比较稳定地趋近log2n就好了。

红黑树的高度分析，推导

首先来看，如果将红色节点从红黑树中去掉，那单纯包含黑色节点的红黑树的高度是多少呢？

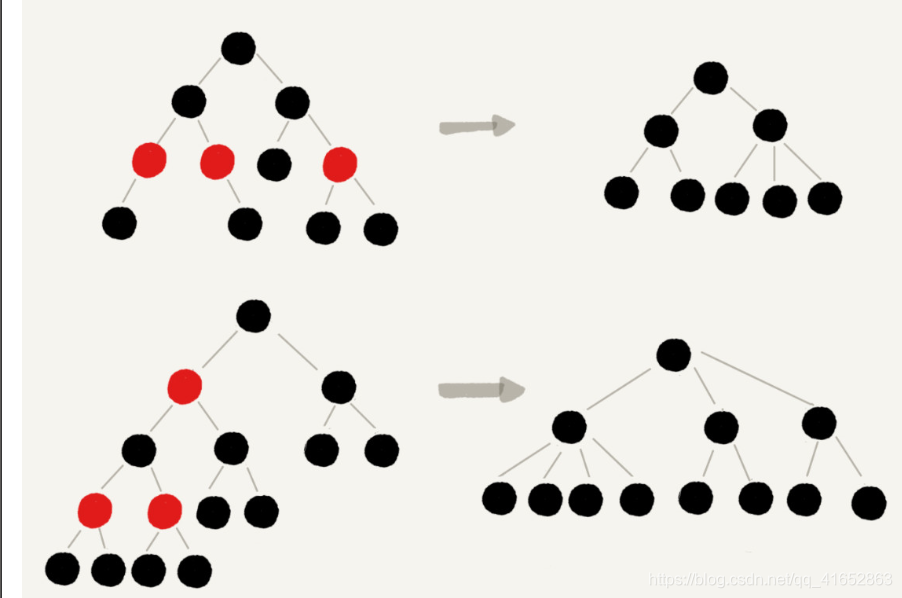

红色节点删除之后，有些节点就没有父节点了，它们会直接拿这些节点的祖父节点（父节点的父节点）作为父节点。所以，之前的二叉树就变成了四叉树。
前面红黑树的定义里有这么一条：从任意节点到可达的叶子节点的每个路径包含相同数目的黑色节点。我们从四叉树中取出某些节点，放到叶节点位置，四叉树就变成了完全二叉树。所以，仅包含黑色节点的四叉树的高度，比包含相同节点个数的完全二叉树的高度还要小。完全二叉树的高度近似log2n，这里的四叉“黑树”的高度要低于完全二叉树，所以去掉红色节点的“黑树”的高度也不会超过log2n。

我们现在知道只包含黑色节点的“黑树”的高度，那我们现在把红色节点加回去，高度会变成多少呢？

从上面画的红黑树的例子和定义看，在红黑树中，红色节点不能相邻，也就是说，有一个红色节点就要至少有一个黑色节点，将它跟其他红色节点隔开。红黑树中包含最多黑色节点的路径不会超过log2n，所以加入红色节点之后，最长路径不会超过2log2n，也就是说，红黑树的高度近似2log2n。
所以，红黑树的高度只比高度平衡的AVL树的高度（log2n）仅仅大了一倍，在性能上，下降得并不多。这样推导出来的结果不够精确，实际上红黑树的性能更好。

红黑树和AVL树对比

AVL树是一种高度平衡的二叉树，所以查找的效率非常高，但是，有利就有弊，AVL树为了维持这种高度的平衡，就要付出更多的代价。每次插入、删除都要做调整，就比较复杂、耗时。所以，对于有频繁的插入、删除操作的数据集合，使用AVL树的代价就有点高了。

红黑树只是做到了近似平衡，并不是严格的平衡，所以在维护平衡的成本上，要比AVL树要低。

红黑树的插入、删除、查找各种操作性能都比较稳定。对于工程应用来说，要面对各种异常情况，为了支撑这种工业级的应用，我们更倾向于这种性能稳定的平衡二叉查找树。

红黑树的实现

我们讲到红黑树定义的时候，提到红黑树的叶子节点都是黑色的空节点。这是为了代码实现方便，那更加确切的原因是什么呢？

实现红黑树的基本思想

不知道你有没有玩过魔方？其实魔方的复原解法是有固定算法的：遇到哪几面是什么样子，对应就怎么转几下。你只要跟着这个复原步骤，就肯定能将魔方复原。

实际上，红黑树的平衡过程跟魔方复原非常神似，大致过程就是：遇到什么样的节点排布，我们就对应怎么去调整。只要按照这些固定的调整规则来操作，就能将一个非平衡的红黑树调整成平衡的。

一棵合格的红黑树需要满足这样几个要求：

根节点是黑色的；

每个叶子节点都是黑色的空节点（NIL），也就是说，叶子节点不存储数据；

任何相邻的节点都不能同时为红色，也就是说，红色节点是被黑色节点隔开的；

每个节点，从该节点到达其可达叶子节点的所有路径，都包含相同数目的黑色节点。

在插入、删除节点的过程中，第三、第四点要求可能会被破坏，而“平衡调整”，实际上就是要把被破坏的第三、第四点恢复过来。

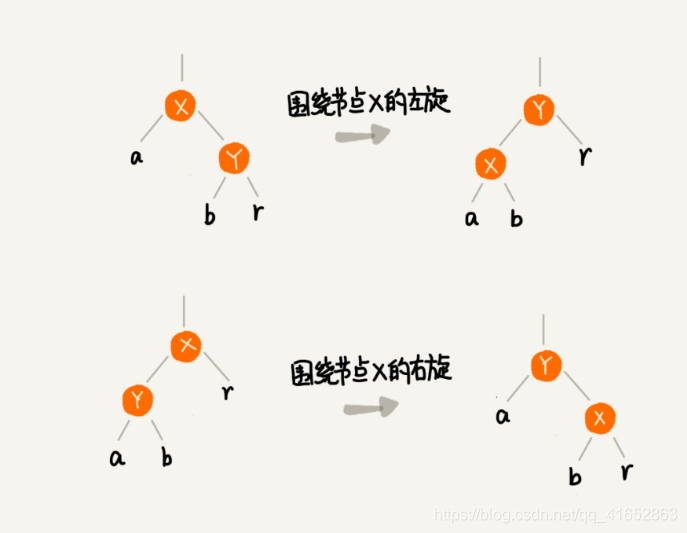

这些操作基于两个重要的基础操作：左旋（rotate left）、右旋（rotate right）。左旋全称其实是叫围绕某个节点的左旋，那右旋的全称估计你已经猜到了，就叫围绕某个节点的右旋。

插入操作

红黑树规定，插入的节点必须是红色的。而且，二叉查找树中新插入的节点都是放在叶子节点上。所以，关于插入操作的平衡调整，有这样两种特殊情况，但是也都非常好处理。

如果插入节点的父节点是黑色的，那我们什么都不用做，它仍然满足红黑树的定义。
如果插入的节点是根节点，那我们直接改变它的颜色，把它变成黑色就可以了。

除此之外，其他情况都会违背红黑树的定义，于是我们就需要进行调整，调整的过程包含两种基础的操作：左右旋转和改变颜色。

红黑树的平衡调整过程是一个迭代的过程。我们把正在处理的节点叫作关注节点。关注节点会随着不停地迭代处理，而不断发生变化。最开始的关注节点就是新插入的节点。

新节点插入之后，如果红黑树的平衡被打破，那一般会有下面三种情况。我们只需要根据每种情况的特点，不停地调整，就可以让红黑树继续符合定义，也就是继续保持平衡。

下面依次来看每种情况的调整过程。提醒你注意下，为了简化描述，把父节点的兄弟节点叫作叔叔节点，父节点的父节点叫作祖父节点。

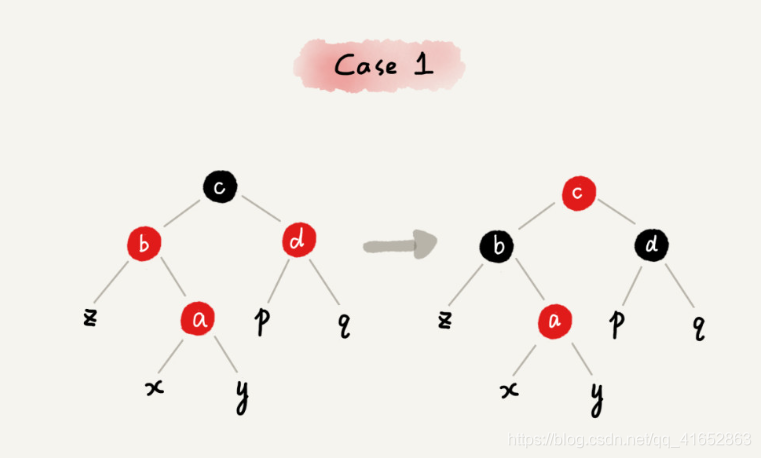

CASE 1：如果关注节点是a，它的叔叔节点d是红色，就依次执行下面的操作：

将关注节点a的父节点b、叔叔节点d的颜色都设置成黑色；
将关注节点a的祖父节点c的颜色设置成红色；
关注节点变成a的祖父节点c；
跳到CASE 2或者CASE 3。

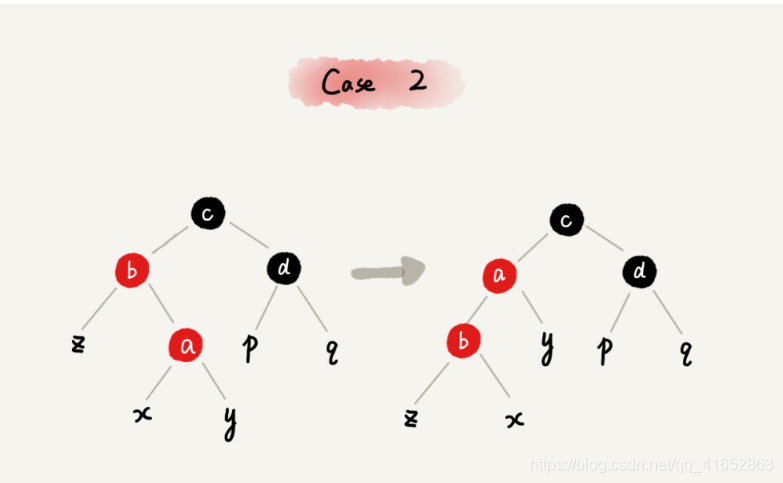

CASE 2：如果关注节点是a，它的叔叔节点d是黑色，关注节点a是其父节点b的右子节点，我们就依次执行下面的操作：

关注节点变成节点a的父节点b；
围绕新的关注节点b左旋；
跳到CASE 3。

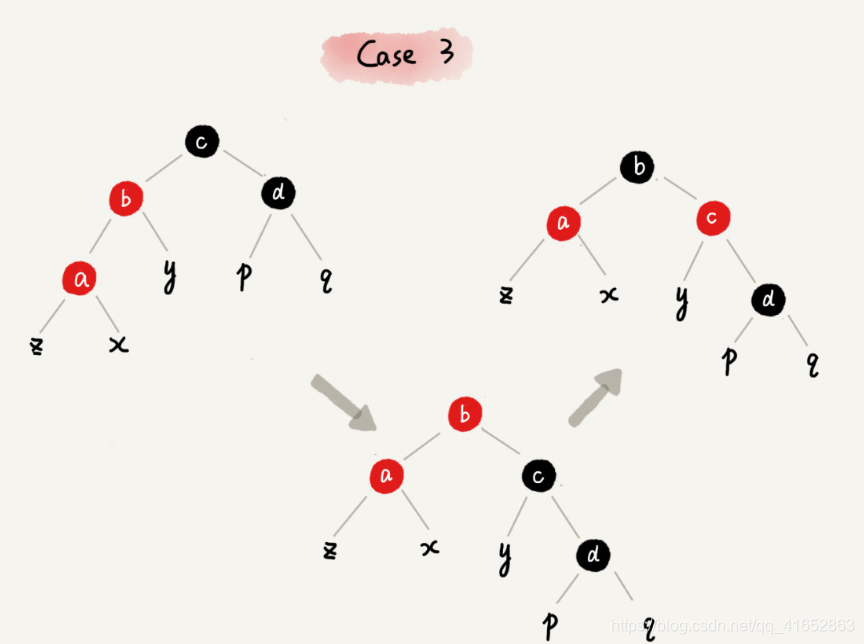

CASE 3：如果关注节点是a，它的叔叔节点d是黑色，关注节点a是其父节点b的左子节点，我们就依次执行下面的操作：

围绕关注节点a的祖父节点c右旋；
将关注节点a的父节点b、兄弟节点c的颜色互换。
调整结束。

删除操作

删除操作的平衡调整分为两步：

针对删除节点初步调整。初步调整只是保证整棵红黑树在一个节点删除之后，仍然满足最后一条定义的要求，也就是说，每个节点，从该节点到达其可达叶子节点的所有路径，都包含相同数目的黑色节点；
针对关注节点进行二次调整，让它满足红黑树的第三条定义，即不存在相邻的两个红色节点。

1.针对删除节点初步调整

红黑树的定义中“只包含红色节点和黑色节点”，经过初步调整之后，为了保证满足红黑树定义的最后一条要求，有些节点会被标记成两种颜色，“红-黑”或者“黑-黑”。如果一个节点被标记为了“黑-黑”，那在计算黑色节点个数的时候，要算成两个黑色节点。

如果一个节点既可以是红色，也可以是黑色，在画图的时候，用一半红色一半黑色来表示。如果一个节点是“红-黑”或者“黑-黑”，用左上角的一个小黑点来表示额外的黑色。

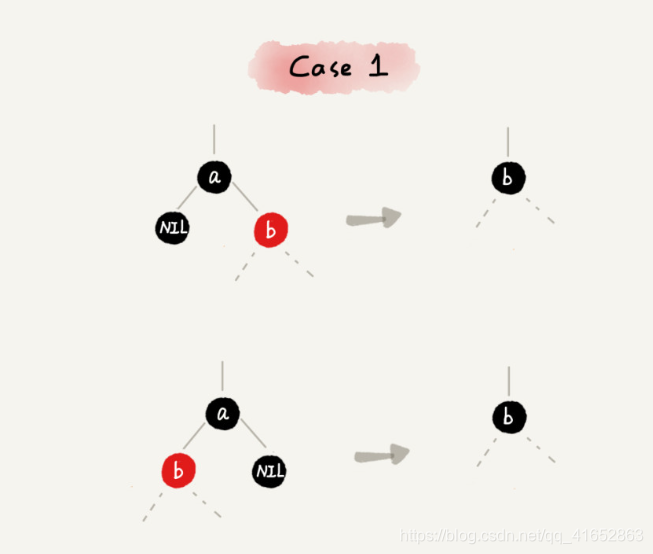

CASE 1：如果要删除的节点是a，它只有一个子节点b，那我们就依次进行下面的操作：

删除节点a，并且把节点b替换到节点a的位置，这一部分操作跟普通的二叉查找树的删除操作一样；
节点a只能是黑色，节点b也只能是红色，其他情况均不符合红黑树的定义。这种情况下，我们把节点b改为黑色；
调整结束，不需要进行二次调整。

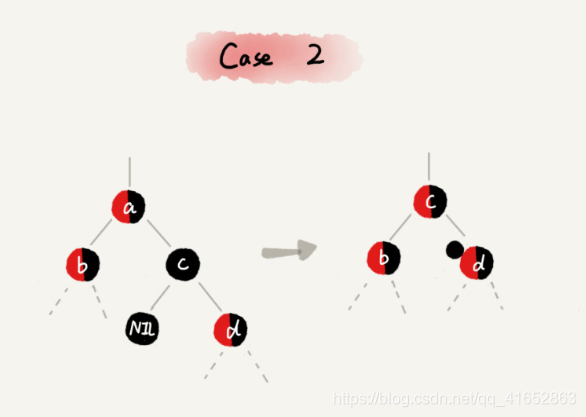

CASE 2：如果要删除的节点a有两个非空子节点，并且它的后继节点就是节点a的右子节点c。我们就依次进行下面的操作：

如果节点a的后继节点就是右子节点c，那右子节点c肯定没有左子树。我们把节点a删除，并且将节点c替换到节点a的位置。这一部分操作跟普通的二叉查找树的删除操作无异；
然后把节点c的颜色设置为跟节点a相同的颜色；
如果节点c是黑色，为了不违反红黑树的最后一条定义，我们给节点c的右子节点d多加一个黑色，这个时候节点d就成了“红-黑”或者“黑-黑”；
这个时候，关注节点变成了节点d，第二步的调整操作就会针对关注节点来做。

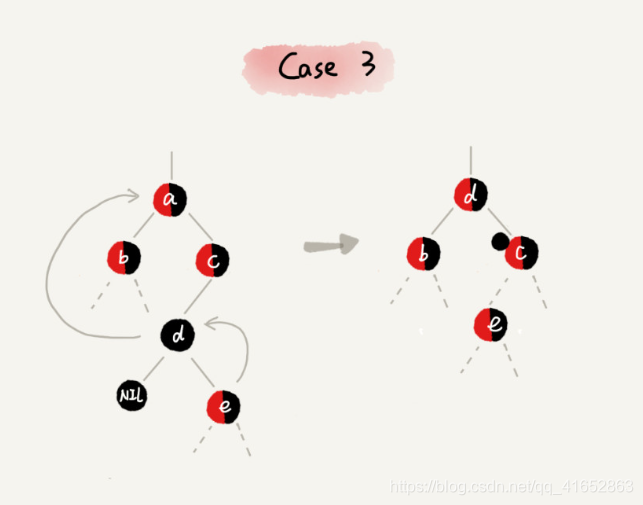

CASE 3：如果要删除的是节点a，它有两个非空子节点，并且节点a的后继节点不是右子节点，我们就依次进行下面的操作：

找到后继节点d，并将它删除，删除后继节点d的过程参照CASE 1；
将节点a替换成后继节点d；
把节点d的颜色设置为跟节点a相同的颜色；
如果节点d是黑色，为了不违反红黑树的最后一条定义，我们给节点d的右子节点c多加一个黑色，这个时候节点c就成了“红-黑”或者“黑-黑”；
这个时候，关注节点变成了节点c，第二步的调整操作就会针对关注节点来做。

2.针对关注节点进行二次调整

经过初步调整之后，关注节点变成了“红-黑”或者“黑-黑”节点。针对这个关注节点，我们再分四种情况来进行二次调整。二次调整是为了让红黑树中不存在相邻的红色节点。

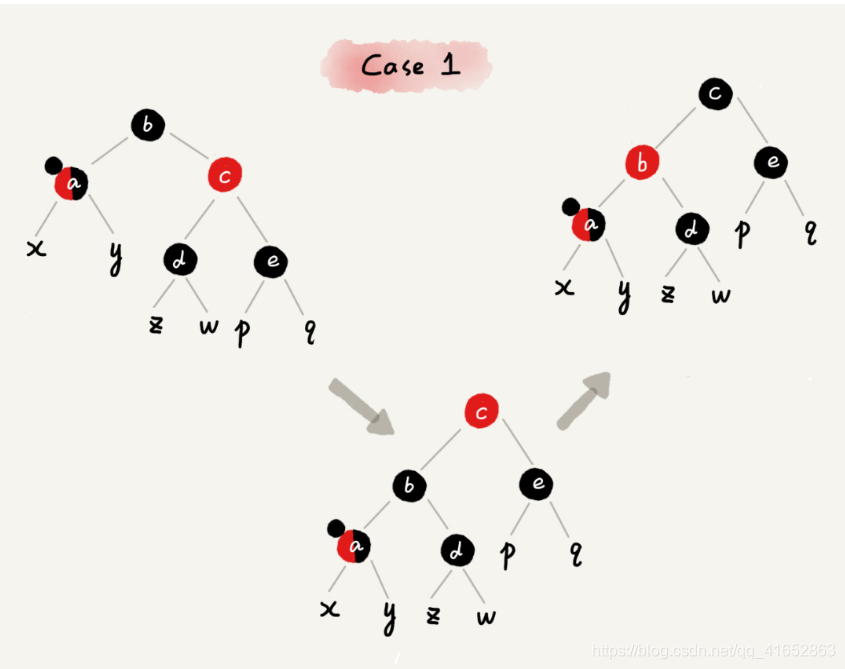

CASE 1：如果关注节点是a，它的兄弟节点c是红色的，我们就依次进行下面的操作：

围绕关注节点a的父节点b左旋；
关注节点a的父节点b和祖父节点c交换颜色；
关注节点不变；
继续从四种情况中选择适合的规则来调整。

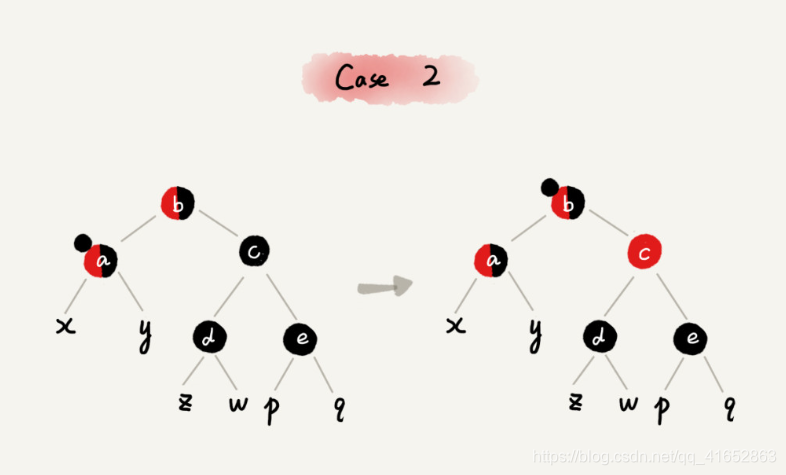

CASE 2：如果关注节点是a，它的兄弟节点c是黑色的，并且节点c的左右子节点d、e都是黑色的，我们就依次进行下面的操作：

将关注节点a的兄弟节点c的颜色变成红色；
从关注节点a中去掉一个黑色，这个时候节点a就是单纯的红色或者黑色；
给关注节点a的父节点b添加一个黑色，这个时候节点b就变成了“红-黑”或者“黑-黑”；
关注节点从a变成其父节点b；
继续从四种情况中选择符合的规则来调整。

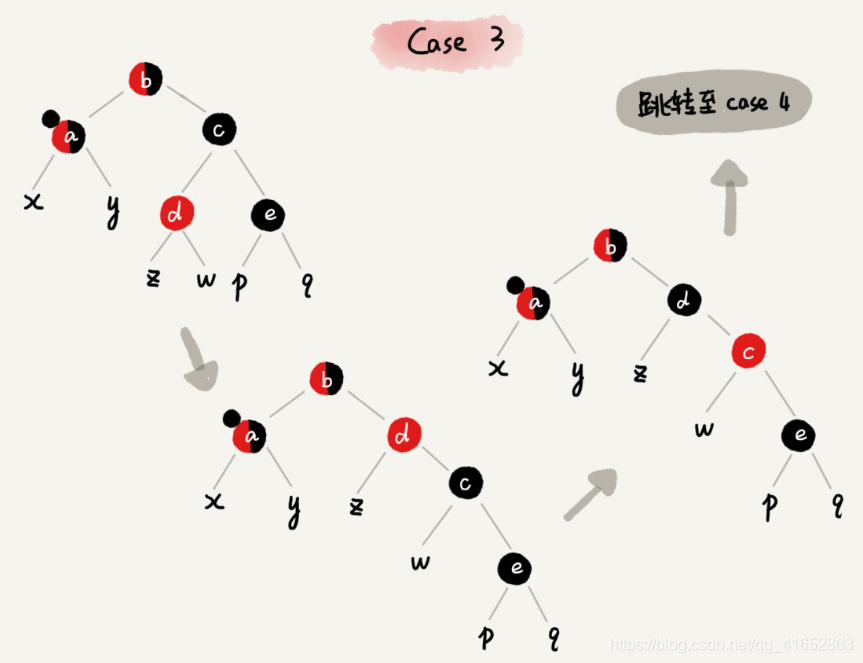

CASE 3：如果关注节点是a，它的兄弟节点c是黑色，c的左子节点d是红色，c的右子节点e是黑色，我们就依次进行下面的操作：

围绕关注节点a的兄弟节点c右旋；
节点c和节点d交换颜色；
关注节点不变；
跳转到CASE 4，继续调整。

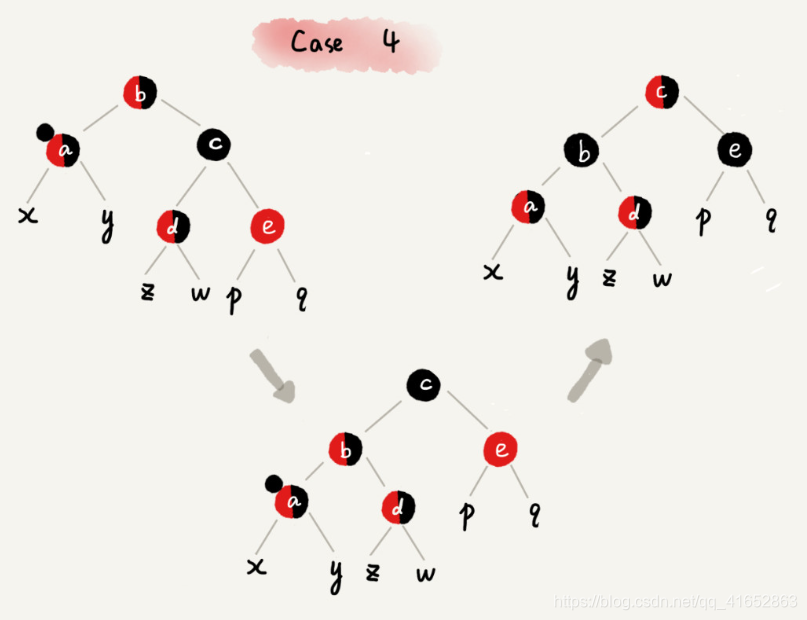

CASE 4：如果关注节点a的兄弟节点c是黑色的，并且c的右子节点是红色的，我们就依次进行下面的操作：

围绕关注节点a的父节点b左旋；
将关注节点a的兄弟节点c的颜色，跟关注节点a的父节点b设置成相同的颜色；
将关注节点a的父节点b的颜色设置为黑色；
从关注节点a中去掉一个黑色，节点a就变成了单纯的红色或者黑色；
将关注节点a的叔叔节点e设置为黑色；
调整结束。

为什么红黑树的定义中，要求叶子节点是黑色的空节点？

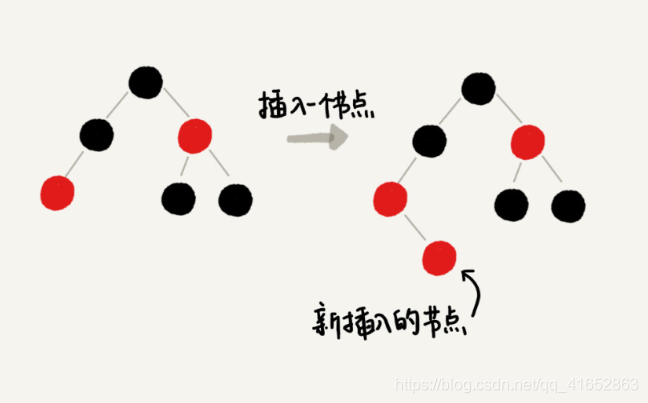

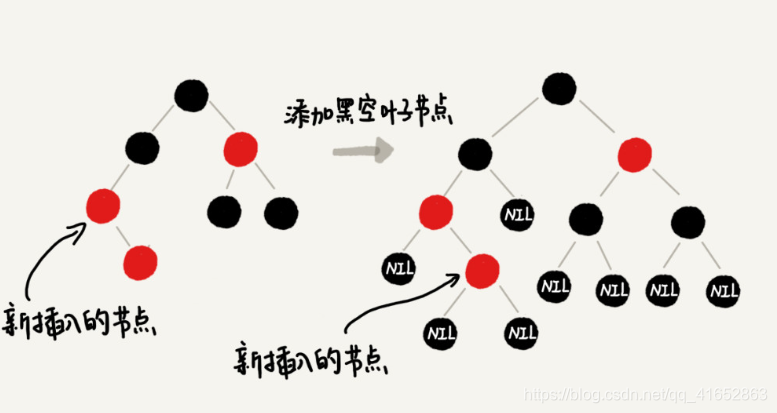

假设红黑树的定义中不包含刚刚提到的那一条“叶子节点必须是黑色的空节点”，我们往一棵红黑树中插入一个数据，新插入节点的父节点也是红色的，两个红色的节点相邻，这个时候，红黑树的定义就被破坏了。那我们应该如何调整呢？

会发现，这个时候，我们前面讲的插入时，三种情况下的平衡调整规则，没有一种是适用的。但是，如果我们把黑色的空节点都给它加上，变成下面这样，你会发现，它满足CASE 2了。

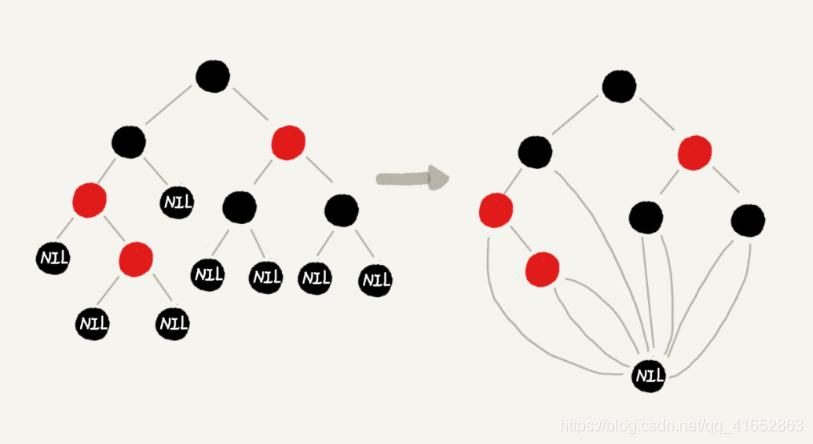

可能还会说，这样给红黑树添加黑色的空的叶子节点，会不会比较浪费存储空间呢？答案是不会的。虽然我们在讲解或者画图的时候，每个黑色的、空的叶子节点都是独立画出来的。实际上，在具体实现的时候，我们只需要像下面这样，共用一个黑色的、空的叶子节点就行了。

红黑树相关定理

回顾一下红黑树的性质：

每一个结点要么是红色，要么是黑色。
根结点是黑色的。
所有叶子结点都是黑色的（实际上都是Null指针，下图用NIL表示）。叶子结点不包含任何关键字信息，所有查询关键字都在非终结点上。
每个红色结点的两个子节点必须是黑色的。换句话说：从每个叶子到根的所有路径上不能有两个连续的红色结点
从任一结点到其每个叶子的所有路径都包含相同数目的黑色结点

1. 从根到叶子的最长的可能路径不多于最短的可能路径的两倍长。

根据上面的性质5我们知道上图的红黑树每条路径上都是3个黑结点。因此最短路径长度为2(没有红结点的路径)。再根据性质4(两个红结点不能相连)和性质1，2(叶子和根必须是黑结点)。那么我们可以得出：一条具有3个黑结点的路径上最多只能有2个红结点(红黑间隔存在)。也就是说黑深度为2（根结点也是黑色）的红黑树最长路径为4，最短路径为2。从这一点我们可以看出红黑树是大致平衡的。 (当然比平衡二叉树要差一些，AVL的平衡因子最多为1)

2. 红黑树的树高(h)不大于两倍的红黑树的黑深度(bd)，即h<=2bd

根据定理1，我们不难说明这一点。bd是红黑树的最短路径长度。而可能的最长路径长度(树高的最大值)就是红黑相间的路径，等于2bd。因此h<=2bd。

红黑树的时间复杂度和相关证明

红黑树的时间复杂度为: O(lgn)
下面通过“数学归纳法”对红黑树的时间复杂度进行证明。

定理：一棵含有n个节点的红黑树的高度至多为2log(n+1).

证明：
"一棵含有n个节点的红黑树的高度至多为2log(n+1)" 的逆否命题是 "高度为h的红黑树，它的包含的内节点个数至少为 2h/2-1个"。
我们只需要证明逆否命题，即可证明原命题为真；即只需证明 "高度为h的红黑树，它的包含的内节点个数至少为 2h/2-1个"。

从某个节点x出发（不包括该节点）到达一个叶节点的任意一条路径上，黑色节点的个数称为该节点的黑高度(x's black height)，记为bh(x)。关于bh(x)有两点需要说明：
第1点：根据红黑树的"特性(5) ，即从一个节点到该节点的子孙节点的所有路径上包含相同数目的黑节点"可知，从节点x出发到达的所有的叶节点具有相同数目的黑节点。这也就意味着，bh(x)的值是唯一的！
第2点：根据红黑色的"特性(4)，即如果一个节点是红色的，则它的子节点必须是黑色的"可知，从节点x出发达到叶节点"所经历的黑节点数目">= "所经历的红节点的数目"。假设x是根节点，则可以得出结论"bh(x) >= h/2"。进而，我们只需证明 "高度为h的红黑树，它的包含的黑节点个数至少为 2bh(x)-1个"即可。

到这里，我们将需要证明的定理已经由
"一棵含有n个节点的红黑树的高度至多为2log(n+1)"
转变成只需要证明
"高度为h的红黑树，它的包含的内节点个数至少为 2bh(x)-1个"。

下面通过"数学归纳法"开始论证高度为h的红黑树，它的包含的内节点个数至少为 2bh(x)-1个"。

(01) 当树的高度h=0时，
内节点个数是0，bh(x) 为0，2bh(x)-1 也为 0。显然，原命题成立。

(02) 当h>0，且树的高度为 h-1 时，它包含的节点个数至少为 2bh(x)-1-1。这个是根据(01)推断出来的！

下面，由树的高度为 h-1 的已知条件推出“树的高度为 h 时，它所包含的节点树为 2bh(x)-1”。

当树的高度为 h 时，
对于节点x(x为根节点)，其黑高度为bh(x)。
对于节点x的左右子树，它们黑高度为 bh(x) 或者 bh(x)-1。
根据(02)的已知条件，我们已知 "x的左右子树，即高度为 h-1 的节点，它包含的节点至少为 2bh(x)-1-1 个"；

所以，节点x所包含的节点至少为 ( 2bh(x)-1-1 ) + ( 2bh(x)-1-1 ) + 1 = 2^bh(x)-1。即节点x所包含的节点至少为 2bh(x)-1。
因此，原命题成立。

由(01)、(02)得出，"高度为h的红黑树，它的包含的内节点个数至少为 2^bh(x)-1个"。
因此，“一棵含有n个节点的红黑树的高度至多为2log(n+1)”。

总结

第一点，把红黑树的平衡调整的过程比作魔方复原，不要过于深究这个算法的正确性。你只需要明白，只要按照固定的操作步骤，保持插入、删除的过程，不破坏平衡树的定义就行了。

第二点，找准关注节点，不要搞丢、搞错关注节点。因为每种操作规则，都是基于关注节点来做的，只有弄对了关注节点，才能对应到正确的操作规则中。在迭代的调整过程中，关注节点在不停地改变，所以，这个过程一定要注意，不要弄丢了关注节点。

第三点，插入操作的平衡调整比较简单，但是删除操作就比较复杂。针对删除操作，我们有两次调整，第一次是针对要删除的节点做初步调整，让调整后的红黑树继续满足第四条定义，“每个节点到可达叶子节点的路径都包含相同个数的黑色节点”。但是这个时候，第三条定义就不满足了，有可能会存在两个红色节点相邻的情况。第二次调整就是解决这个问题，让红黑树不存在相邻的红色节点。
