巴鲁夫RFID-232通讯

最近有个项目用到了高频读/写头(RFID),记录了一下测试通讯的过程。

巴鲁夫读写头

型号是:BIS M-410-068-001-00-S115
官网链接:https://www.balluff.com.cn/zh-cn/products/BIS00W2

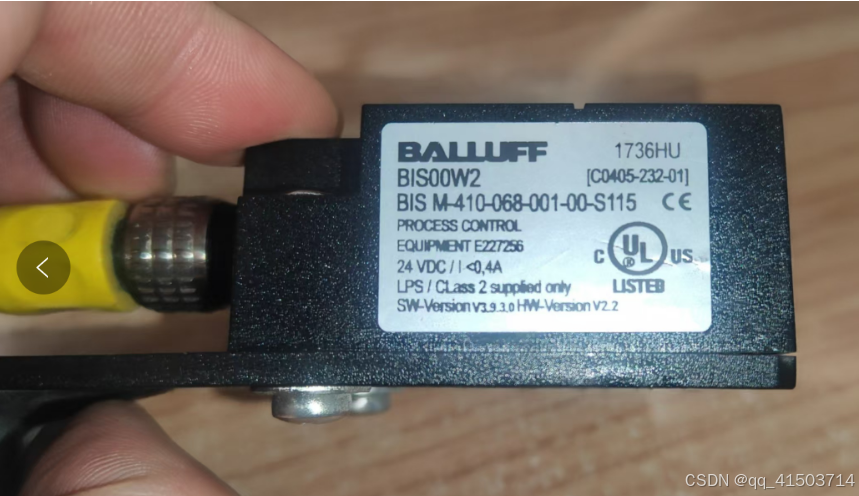

外观:
在这里插入图片描述

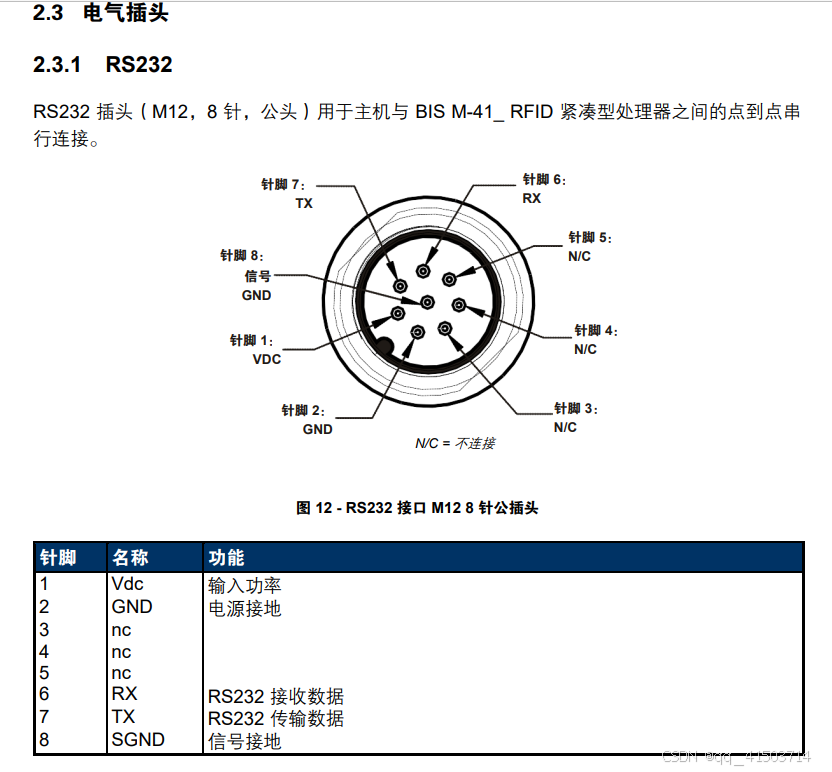

电气接头:
在这里插入图片描述

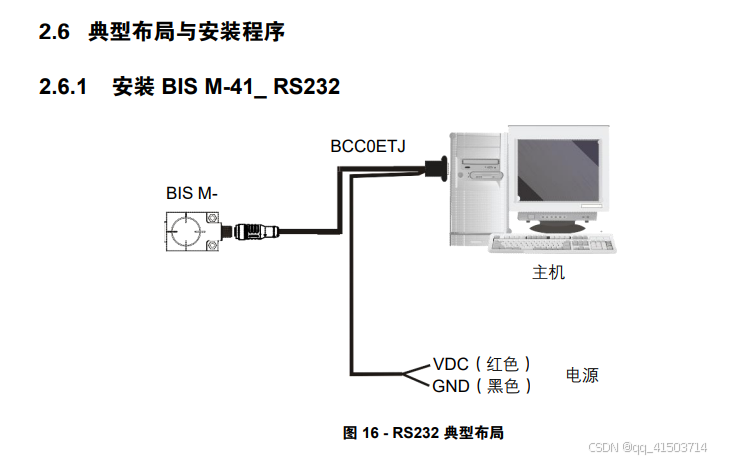

布局:
在这里插入图片描述

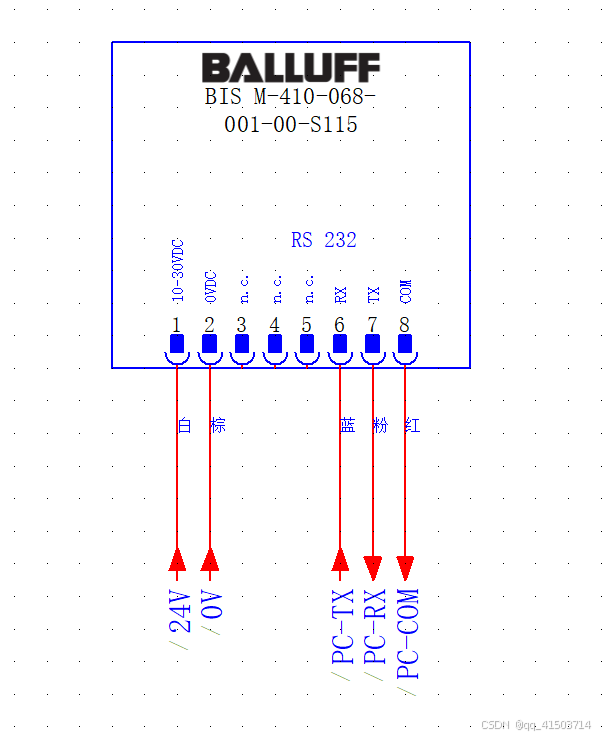

与PC连接电路图
在这里插入图片描述

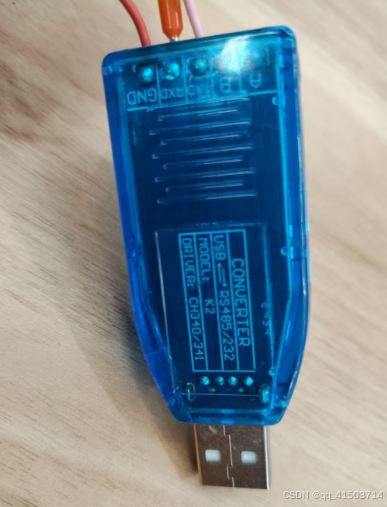

232转USB
在这里插入图片描述

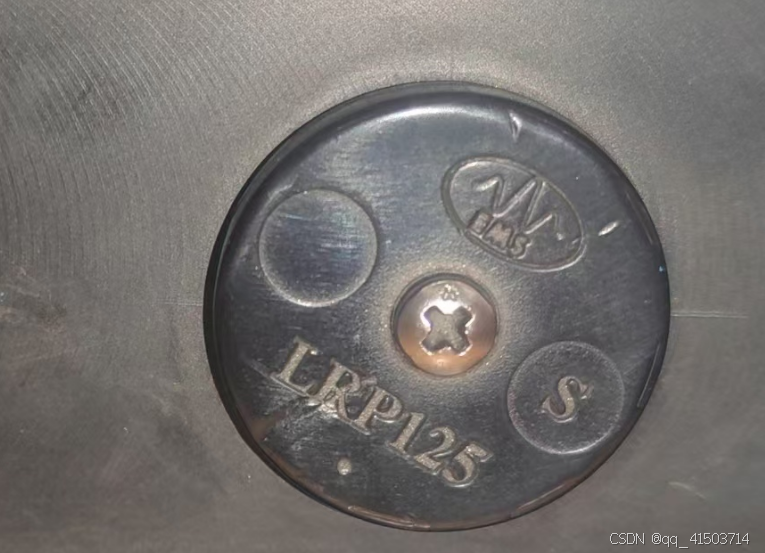

探头读取的芯片(不清楚啥型号),这个是装在载具上,由读写头读取写入数据。
在这里插入图片描述
指示灯说明:

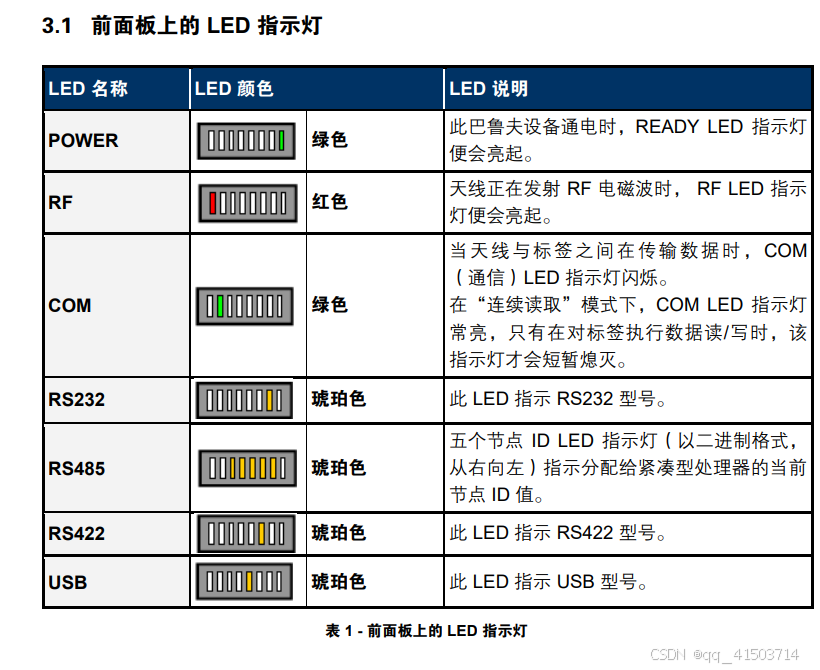

在这里插入图片描述

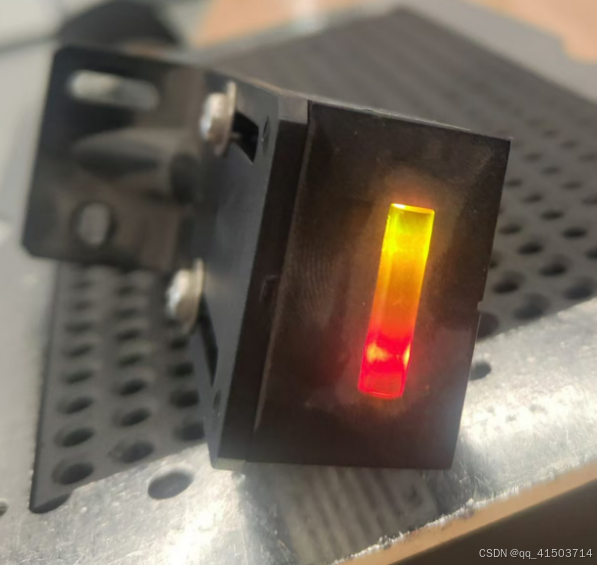

刚通电状态
在这里插入图片描述

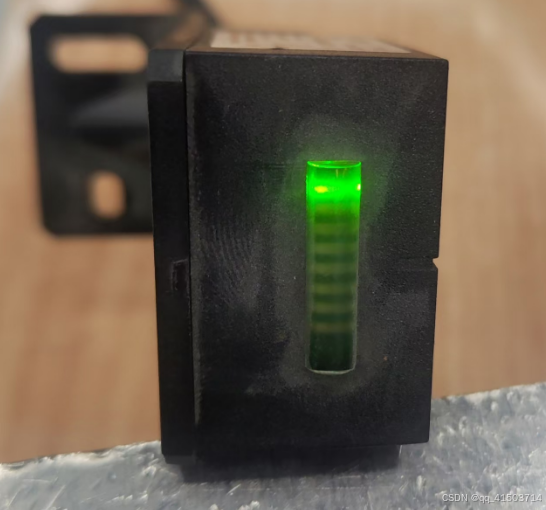

串口通讯上状态
在这里插入图片描述

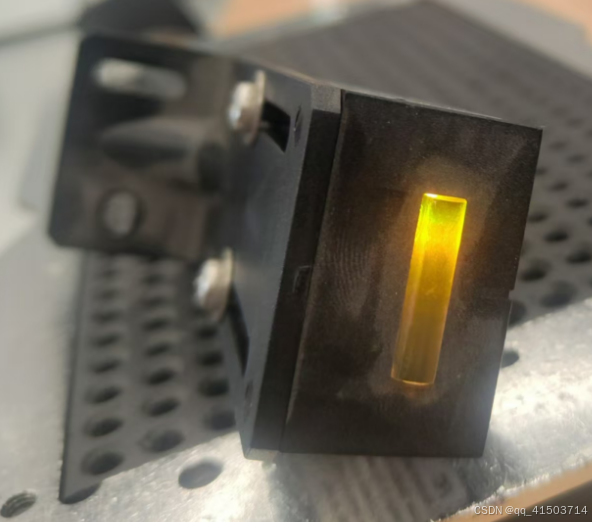

通讯中状态(读写成功会很快闪一下,不成功大概红3秒发送一个报错报文)
在这里插入图片描述

通讯测试

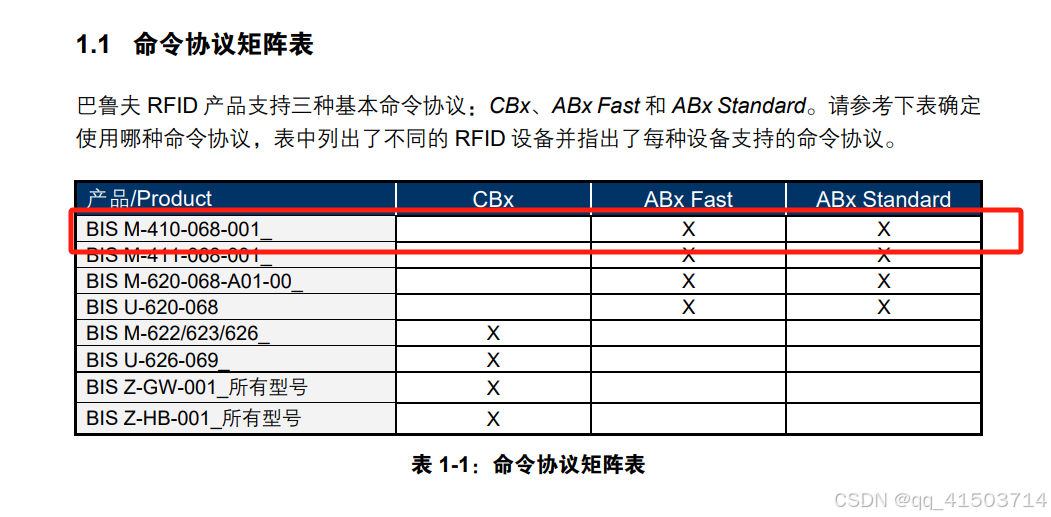

官网可下载的附件只找到了ABX fast protocol 这个协议,但是我它的产品书上看不支持这种协议。只支持CBX协议,这个协议我没找相关说明。
在这里插入图片描述

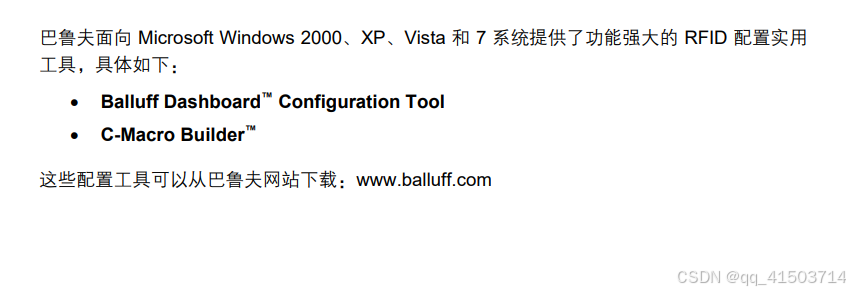

说明书提供的配置工具
在这里插入图片描述
可能年代久远,我只在官网找到了一款叫Balluff.BIS.Cockpit的工具。一直连不上。
链接:https://www.balluff.com/en-de/downloads/software
就直接用ABX fast protocol 试试。

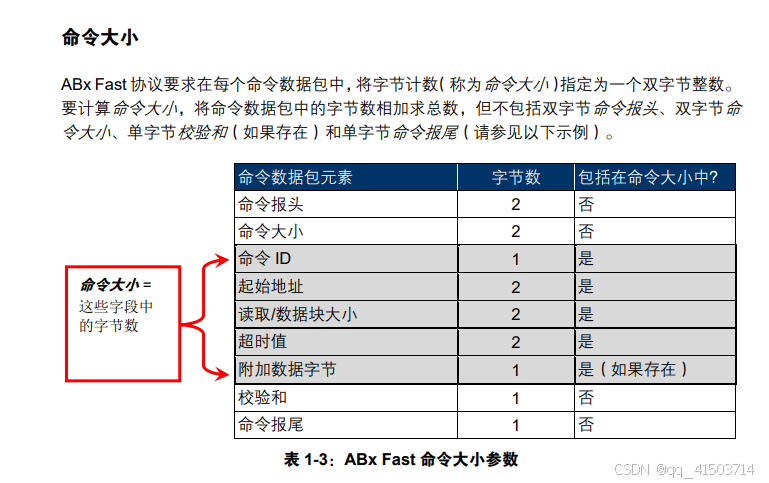

命令组成

在这里插入图片描述
这里我需要发个读取的报文给探头去读取芯片。
在这里插入图片描述
报文:02 02 00 07 05 00 01 00 04 07 D0 17 03

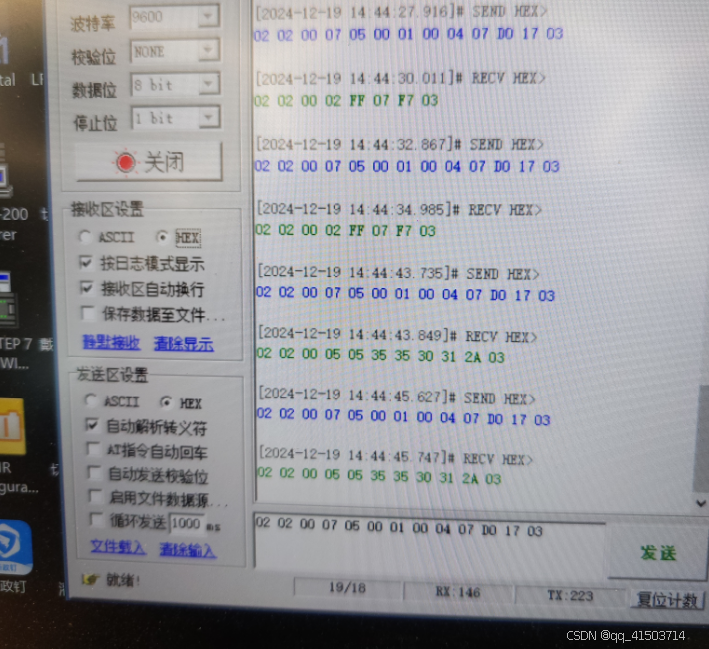

测试结果:
在这里插入图片描述
如果没测到就会回复报错的报文:
02 02 00 02 FF 07 F7 03
扫描到芯片回的报文:
02 02 00 05 05 35 35 30 31 2A 03

报文说明

02 02 报头
00 05 数据大小
05 命令回显
35 数据1
35 数据2
30 数据3
31 数据4
2A 校验和
03 报尾
由此可知 35 35 30 31 就是我们需要的芯片4个地址的数据。

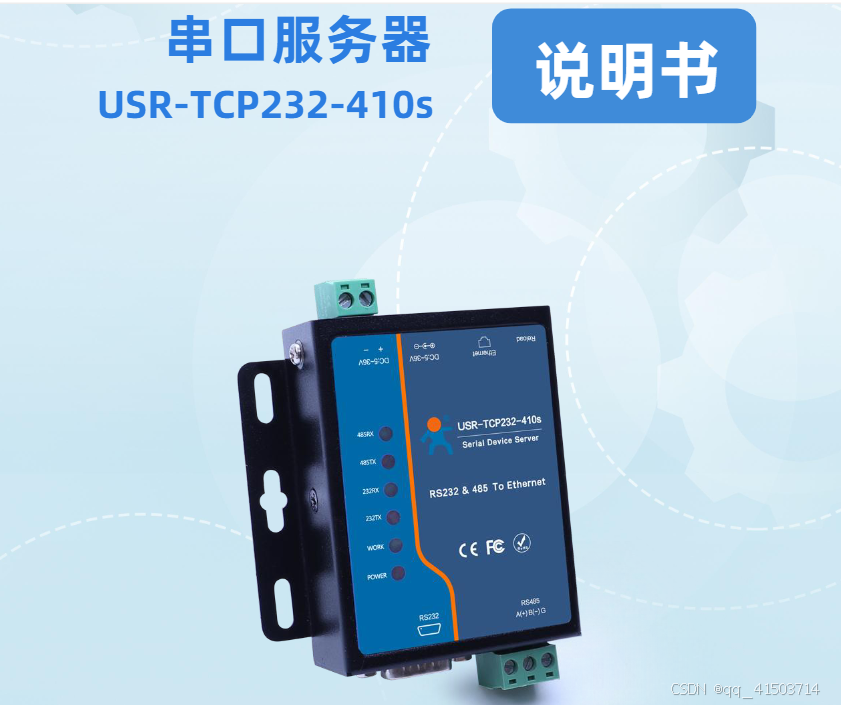

结尾:由于我的项目有两个探头需要分别读取,西门子的1500PLC单独买232通讯模块太贵了,而且只有一个通讯口,打算用232转TCP ip的模块进行读取,后面有空再出一章相关的。
