RoPE旋转位置编码图形化理解

看此篇文章之前可参考：

旋转位置编码创作者苏神博客： Transformer升级之路：2、博采众长的旋转式位置编码
优质博主解析：一文通透位置编码：从标准位置编码、旋转位置编码RoPE到ALiBi、LLaMA 2 Long

很多博文用数学公式推导描述了RoPE的原理，但如果你看完之后还是云里雾里，可通过本篇文章进一步理解，用图形的方式形象化的展示RoPE的作用；

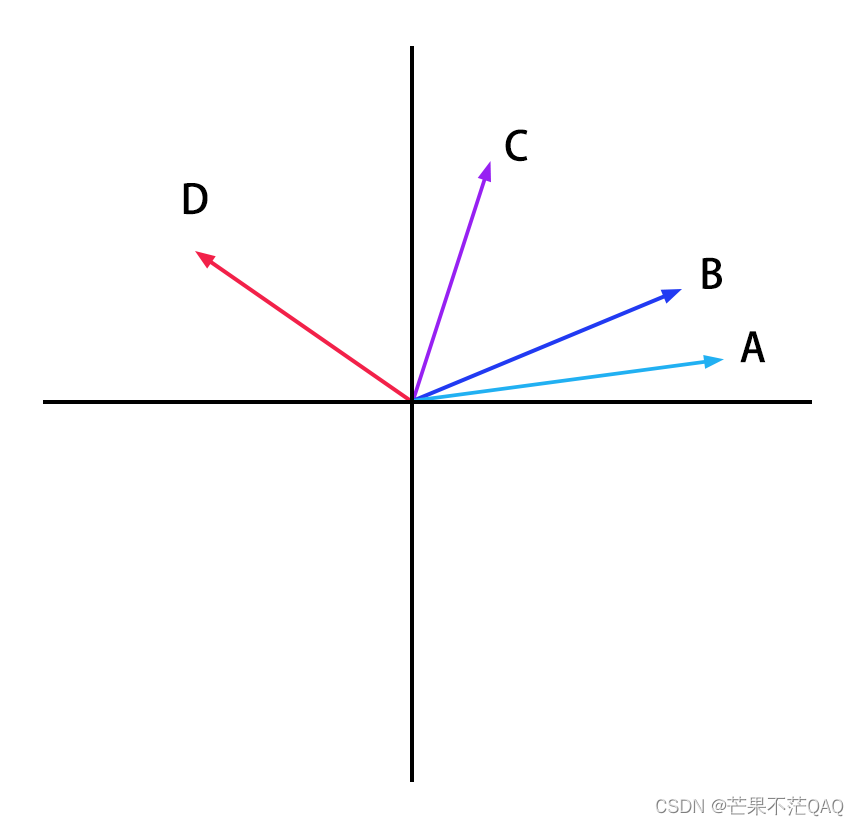

首先，RoPE的核心思想是通过绝对位置编码的方式实现相对位置编码，本文主要围绕下图进行介绍；

假设一个序列$s=[s_1,s_2,...,s_{100}]$（为了直观，这里取1作为起始位置，以下同理），要计算第100个位置上的注意力，需要得到$q_{100}\ast [k_1,k_2,...,k_{100}]$，由于是自注意力，这里的$q_{100}=k_{100}$，如果是常规的绝对位置编码，这里的$q=q_{词嵌入}+q_{绝对位置嵌入}$，$k$也相同；

在RoPE中，取$q=q_{词嵌入}$，同时假设隐层维度是768，则$q_{100}=[q_{100,1},q_{100,2},...,q_{100,768}]$，因为在RoPE中相当于是二维旋转编码，所以两个两个进行旋转计算，先取$q_{100}=[q_{100,1},q_{100,2}]$，同理$k_1至k_{100}$也只取前两维。

假设这100个词的词嵌入都相等（为了更明显的看出旋转位置带来的差异，后面再解释词嵌入的差异）。由于这里只取二维，所以可以表示成向量的形式，假设所有的词嵌入都用图中A向量表示。
$$\left(\begin{array}{cc}\text{cos }m\theta & \text{-sin }m\theta \\ \text{sin }m\theta & \text{cos }m\theta \end{array}\right)\text{\hspace{1em}(1)}$$
旋转矩阵如公式(1)所示，一个向量与旋转矩阵相乘后会逆时针旋转$m\theta$角度。如式(2)的例子和图形示例。
$$\left(\begin{array}{cc}\cos \frac{\pi }{4}& -\sin \frac{\pi }{4}\\ \sin \frac{\pi }{4}& \cos \frac{\pi }{4}\end{array}\right)\left(\begin{array}{c}1\\ 0\end{array}\right)=\left(\begin{array}{c}\cos \frac{\pi }{4}\\ \sin \frac{\pi }{4}\end{array}\right)=\left(\begin{array}{c}\frac{\sqrt{2}}{2}\\ \frac{\sqrt{2}}{2}\end{array}\right)\text{\hspace{1em}(2)}$$

现在每个词嵌入都需融入一个绝对位置嵌入，融入的方式不是常规的与词嵌入相加，而是进行旋转，旋转角度为$m\theta$，$\theta$用一个固定的角度表示，$m$代表当前的位置下标。

比如序列$q_1$旋转$\theta$角得到图中B向量，$q_{10}$旋转$10\ast \theta$角得到图中C向量，$q_{100}$旋转$100\ast \theta$角得到图中D向量。这里旋转之后也带来了余弦相似度的变化，$q_{100}$与$k_{100}$相似度为1，可以赋予较高的注意力权重，而$q_{100}$与$k_{10}$之间则有$90\ast \theta$角度相似度的差异。所以可以说通过绝对位置编码的方式实现了相对位置编码。

下面再说词嵌入的差异，正常来讲每个token的词嵌入是不一样的，但这是词嵌入本身就带有的差异，RoPE只是在词嵌入基础上增加了位置上的差异，所以是合理的。

由于内积带有线性叠加性，图中多个两维处理之后可以直接叠加到一起，所以原理是相同的。

讲RoPE公式的博文已经很多了，这里就不列公式了，想看公式了解细节的可以移步其他博文。
