简介

本篇对卫星导航中的干扰进行仿真，以GPS卫星为例。查看小型手持GPS干扰器对一架正在飞行的飞机会产生什么影响？

建模将从以下几个部分开展：
1、GPS卫星星座仿真（ BIIF / BIIR / BIIRM / BⅢ）
2、GPS卫星发射机设计
3、无人机接收机设计
4、星地链路环境仿真
5、干扰机仿真
6、对干扰前后通信链路信号质量进行评估

第一部分见文章STK 特定问题建模（三）GPS干扰仿真（第一部分），本篇对3、4、5步骤进行进一步仿真

三、无人机接收机设计

（3）创建无人机接收机

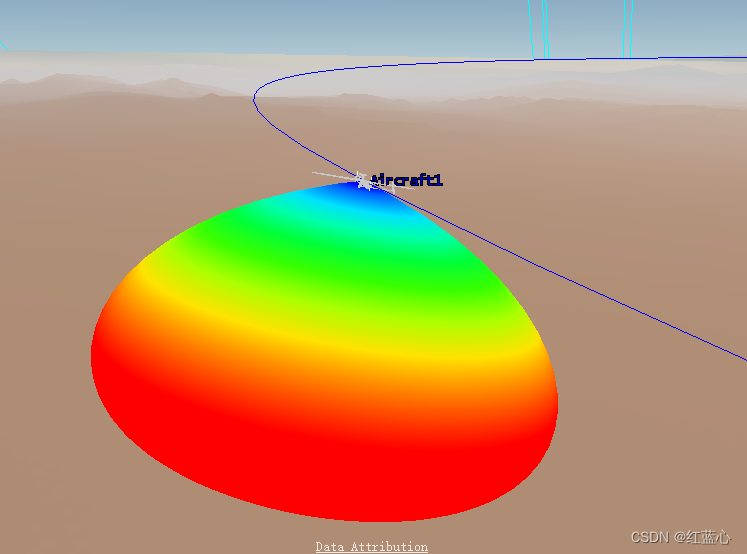

本篇接着上篇文章继续进行建模。设置完后的无人机接收机天线如下：

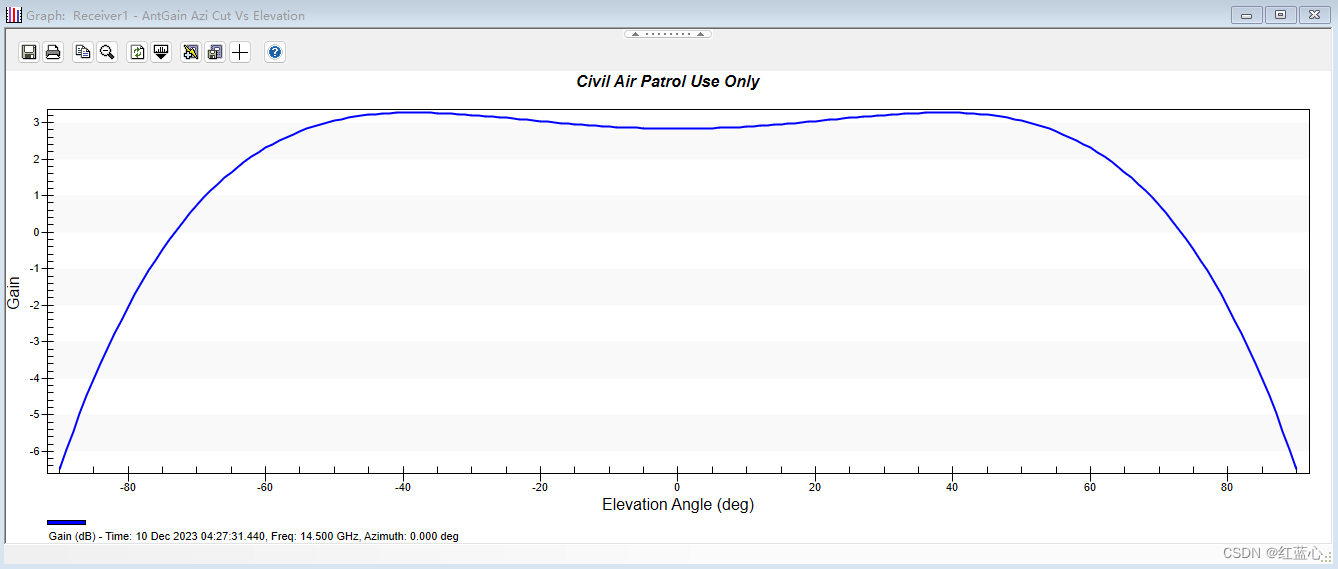

右键接收机，选择Graph&report，查看接收机天线增益随波束角的变化情况：

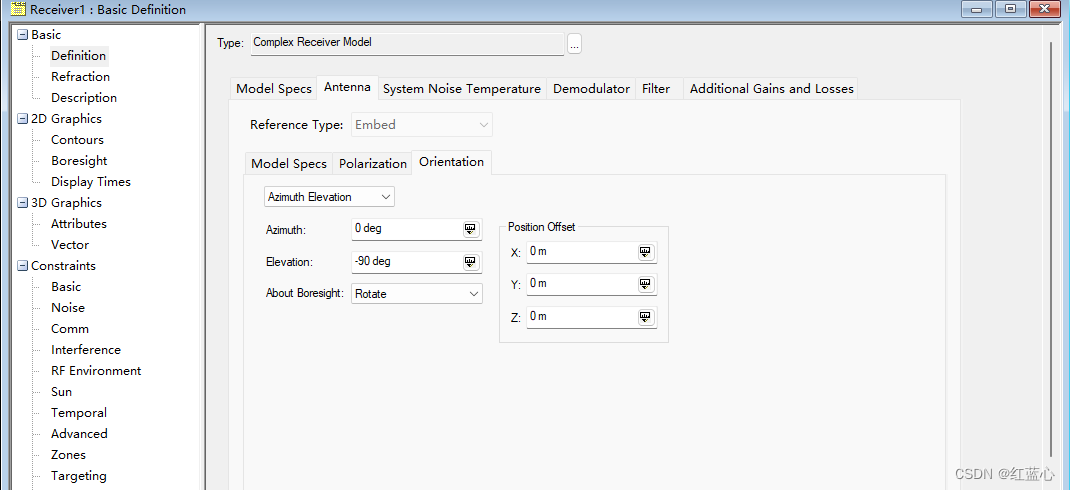

为接收GPS信号，设置天线指向向天。双击打开接收机编辑其属性，在Antenna，Orientation中，设置仰角为-90°：

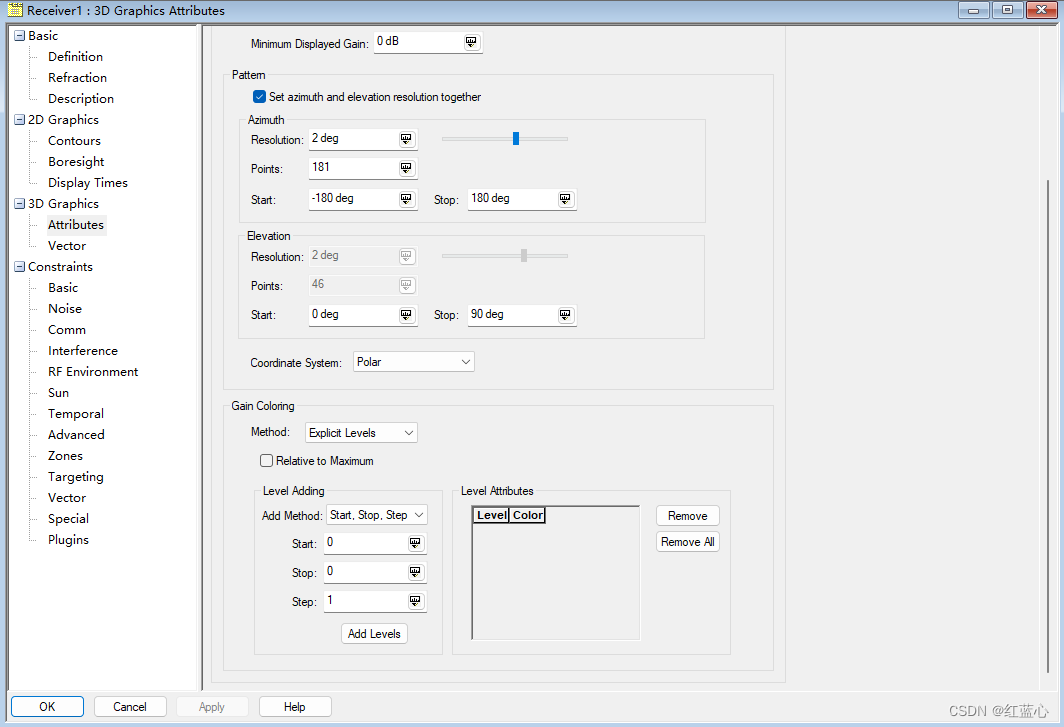

在3D Graphics中，更改天线颜色。手动设置颜色代表天线增益取值的最大、最小范围（根据接收机天线增益随波束角的变化情况结果）：

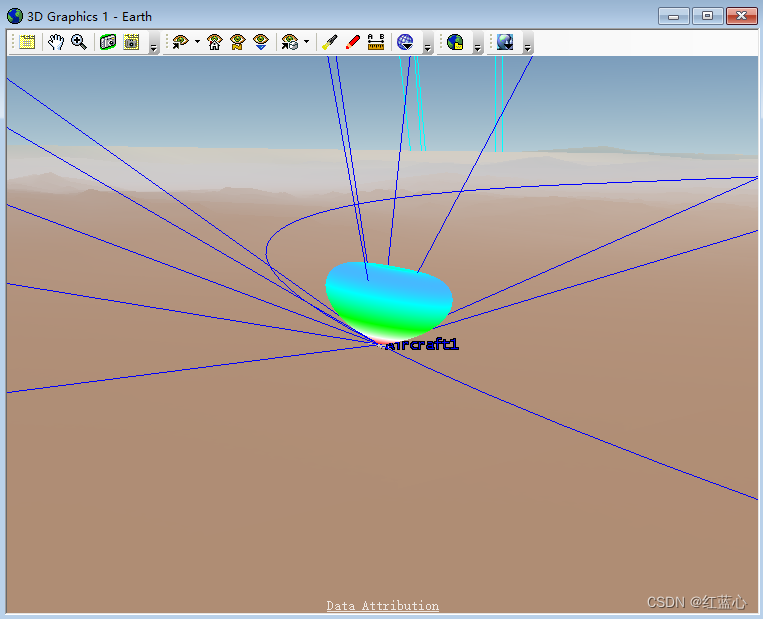

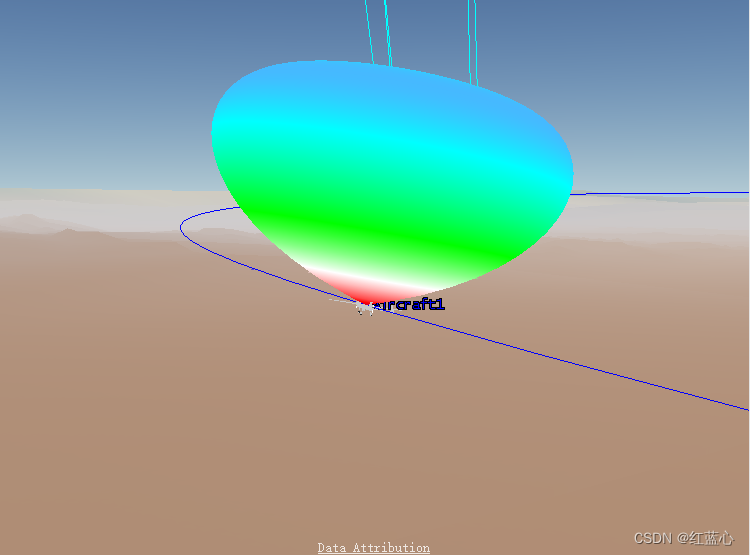

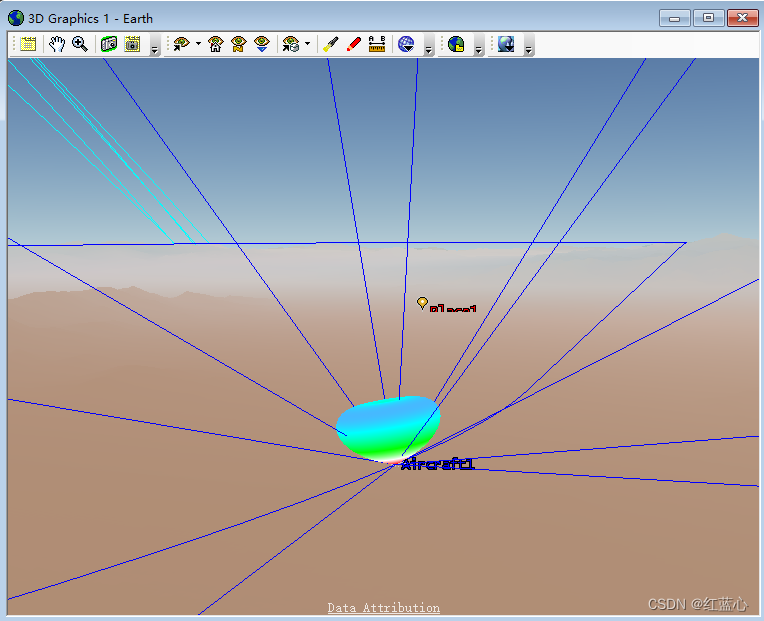

更改后的天线为：

四、星地链路环境仿真

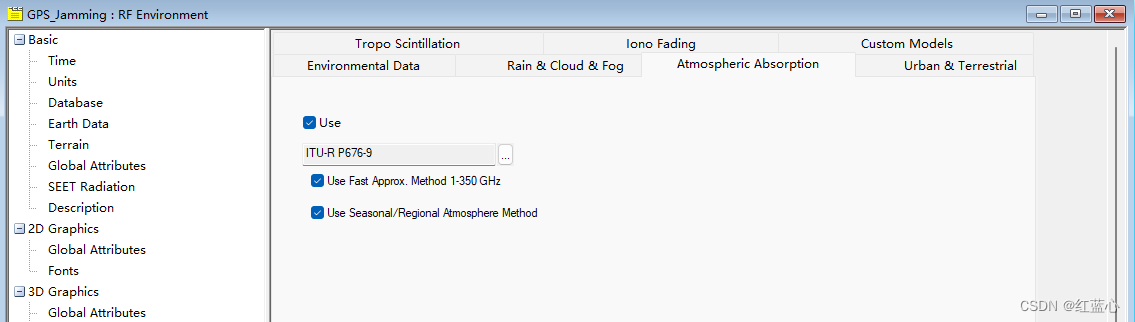

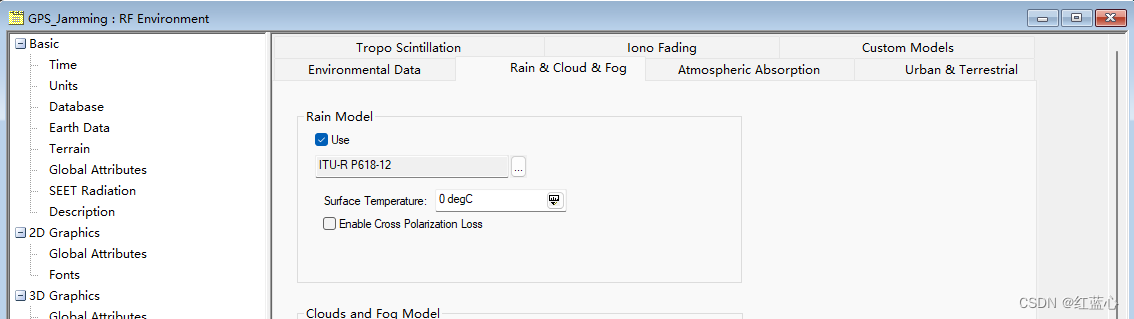

首先右边项目编辑其属性，在RF-environment中，增加对雨、云、大气模型的仿真：

（1）链路预算

对星地链路进行预算。简单的链路预算报告了GPS 信号接收的数值。笨重重点关注链路预算中的载噪比： C/No（dB * Hz）。数值大于 35 表示 GPS 接收效果良好。

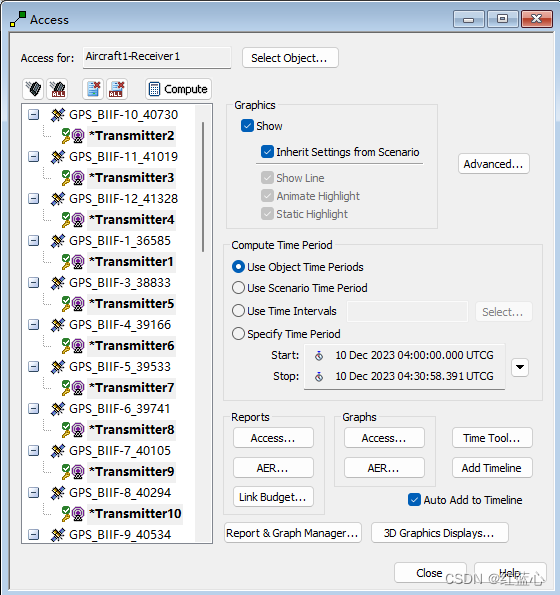

右键接收机选择Access，计算与所有卫星发射机的Access：

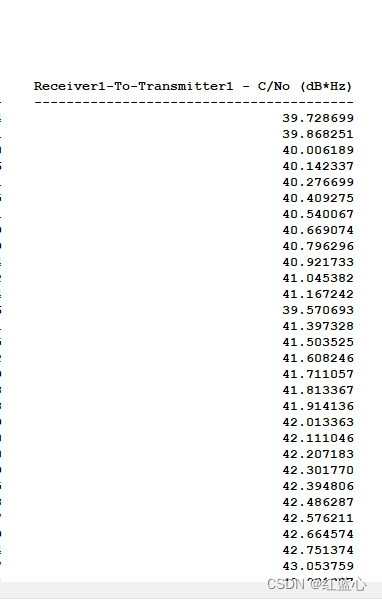

点击Link Budget，查看与每个卫星链路的载噪声比：

翻阅报告，可以看出，无人机接收载噪比大于35的卫星共有11颗。

五、干扰机设计

（1）创建GPS干扰机

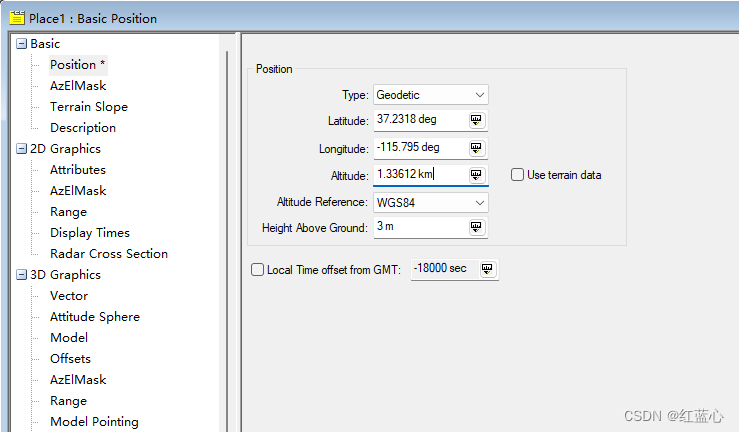

通过Insert，插入Place，编辑其位置为:

可以看到，干扰机位置位于无人机飞行航迹点包围的区域中

（2）设置GPS干扰机发射机

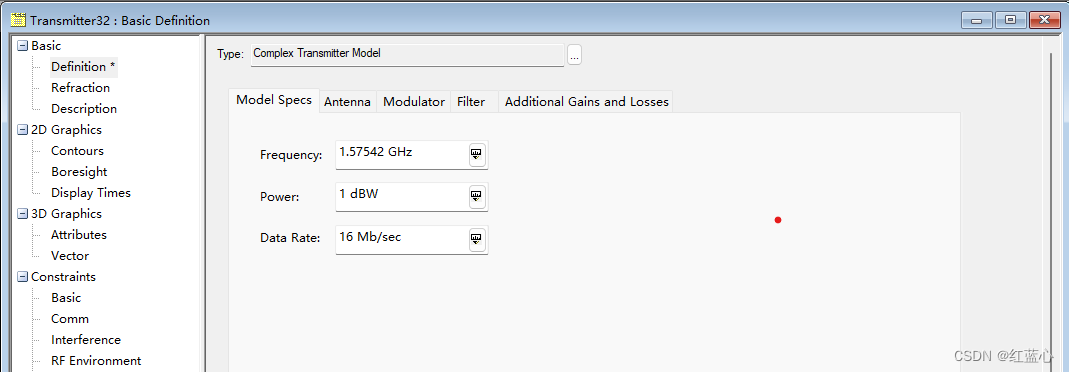

通过Insert插入干扰机的发射机，模型选择为Complex Transmitter Model，频点设置为L1 1.57542GHz，发射EIRP为1 dbW

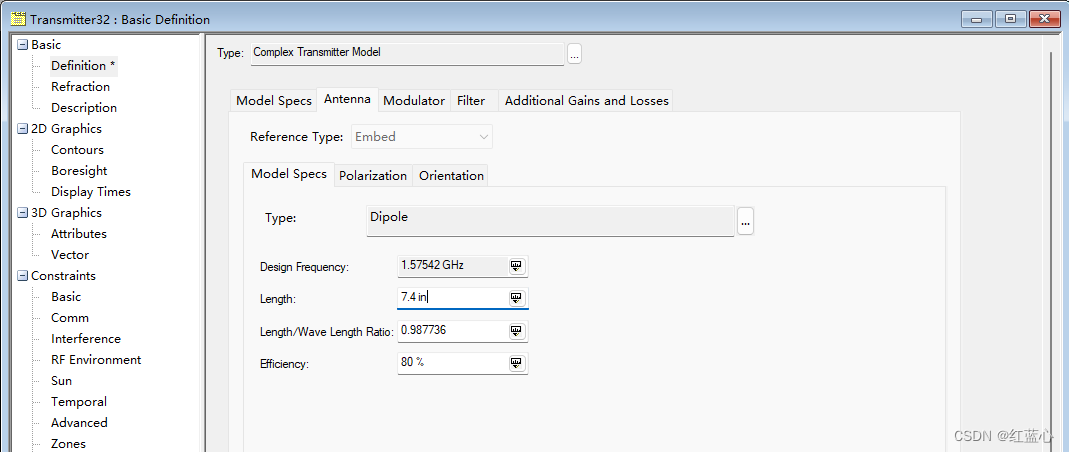

接着，对发射天线进行设置，结果如下：

对干扰机调制方式进行设置。

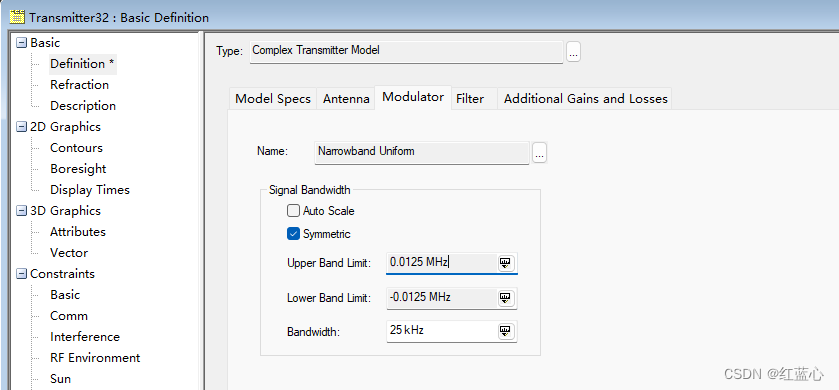

GPS发射机的调制使用2.046 MHz的带宽。廉价的干扰机使用更小的带宽。适用窄带均匀分析调制器，对窄带干扰机进行建模。在Modulator中，选择Narrowband Uniform，设置带宽为25KHz

未完，待续
