一、简单绘制标签、矩形

1、简单绘制标签

1、新建一个CogToolBlock

在这里插入图片描述

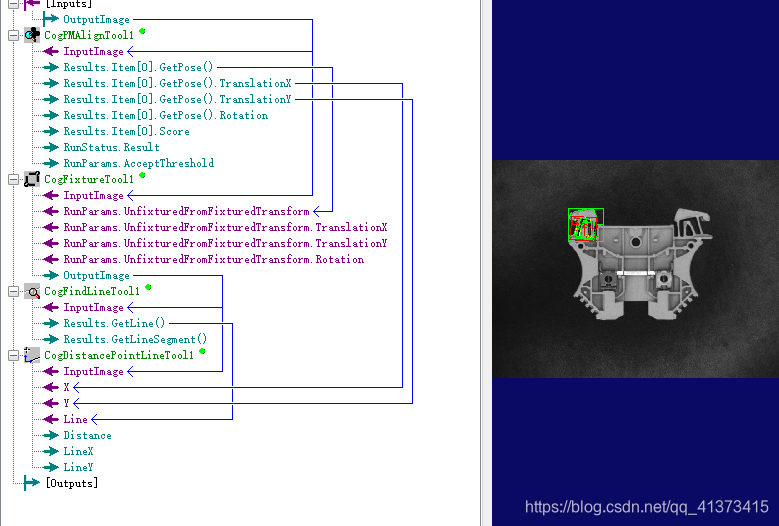

2、添加所需工具、之后编写脚本

在这里插入图片描述

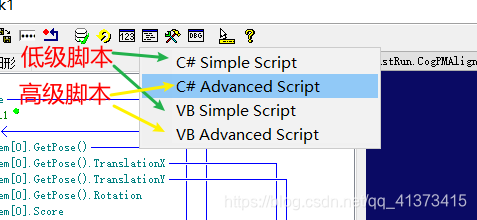

我用的是第二个c#的高级脚本

3、编写脚本

#region namespace imports
using System;
using System.Collections;
using System.Drawing;
using System.IO;
using System.Windows.Forms;
using Cognex.VisionPro;
using Cognex.VisionPro.ToolBlock;
using Cognex.VisionPro3D;
using Cognex.VisionPro.PMAlign;
using Cognex.VisionPro.CalibFix;
using Cognex.VisionPro.Caliper;
using Cognex.VisionPro.Dimensioning;
#endregion

public class CogToolBlockAdvancedScript : CogToolBlockAdvancedScriptBase
{

  #region Private Member Variables
  //成员变量（属性）
  private Cognex.VisionPro.ToolBlock.CogToolBlock mToolBlock;
  private CogGraphicLabel labels;  //1、创建标签
  #endregion

  //运行该Group中的工具（返回值为true，所有的属于当前Group的视觉工具都将运行，如果返回值为false，用户可以自定义工具的执行顺序）
  public override bool GroupRun(ref string message, ref CogToolResultConstants result)
  {

    //3、获取所需的工具(两种方法都可以)
    CogDistancePointLineTool CogDistancePointLineTool1 = (CogDistancePointLineTool) mToolBlock.<
