Cisco模拟器三层交换机实现不同VALN之间的通信

三层交换机实现不同VALN之间的通信

VLAN（Virtual Local Area Network, 虚拟局域网）是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。VLAN的最大特性是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以互相直接访问，不同VLAN间的主机之间互相访问必须经由路由设备进行转发。广播数据包只可以在本VLAN内进行传播，不能传输到其他VLAN中。

如果VLAN间需要通信，则需要通过三层交换机或路由器实现其路由功能。其主要目的是使在同一VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机系统也能进行相互通信。

二层交换机VLAN配置地址，称之为 远程管理IP。一个二层交换，只能有一个处于up状态的VLAN管理IP。三层交换机VLAN配置地址，称之为三层SVI虚接口地址，用于不同VLAN之间互相访问，实现路由功能。

方法：三层交换起用SVI虚接口，配置IP地址，作为VLAN内PC的网关地址，实现VLAN互访，这是启用三层交换的路由功能，所以必须使用ip routing 启用路由。

设备	端口	IP	网关
PC0	FastEthernet0	192.168.3.1/24	192.168.3.254
PC1	FastEthernet0	192.168.2.1/24	192.168.2.254
PC2	FastEthernet0	192.168.3.2/24	192.168.3.254
PC3	FastEthernet0	192.168.2.2/24	192.168.2.254

设备	端口	IP	网关
PC0-1	FastEthernet0	192.168.3.1/24	192.168.3.254
PC1-1	FastEthernet0	192.168.2.1/24	192.168.2.254
PC2-1	FastEthernet0	192.168.3.2/24	192.168.3.254
PC3-1	FastEthernet0	192.168.2.2/24	192.168.2.254

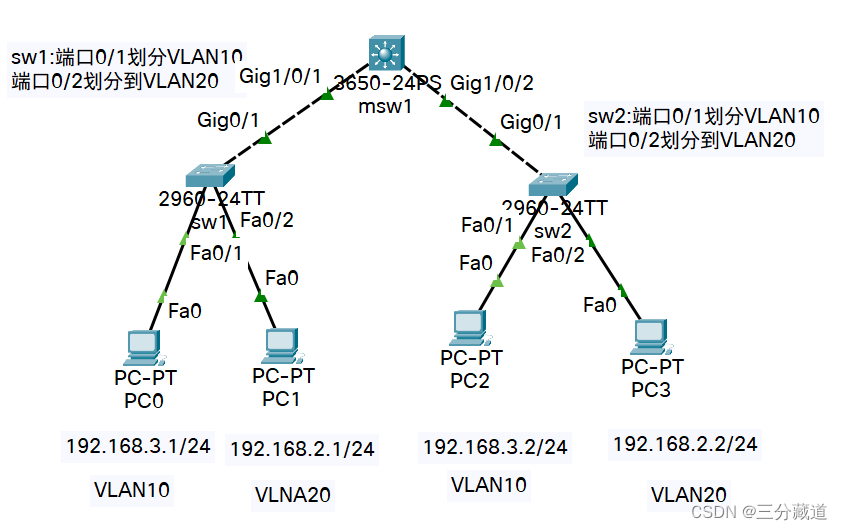

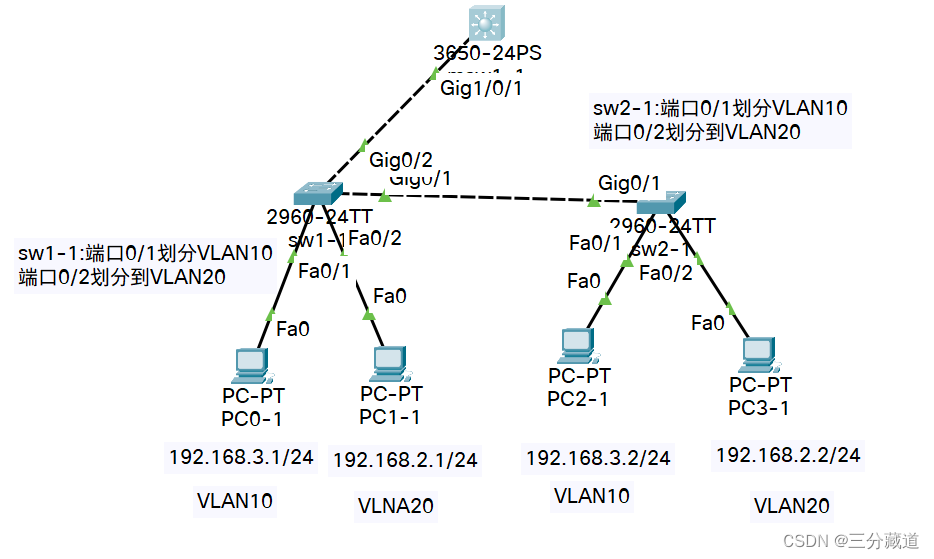

1、网络拓扑图

2、具体配置

两台交换机分别连接三层

#二次交换机配置
Switch0>en
Switch0#hostname sw0
sw0#conf t
sw0(config)#vlan 10
sw0(config-vlan)#ex
sw0(config)#vlan 20
sw0(config-vlan)#ex
sw0(config)#int fa0/1
sw0(config-if)#sw m
