stm32串口通信

串口通信

1.处理器与外部设备通信的两种方式

• 并行通信
  传输原理:数据各个位同时传输
  优点:速度快
  缺点:占用引脚资源多
• 串行通信

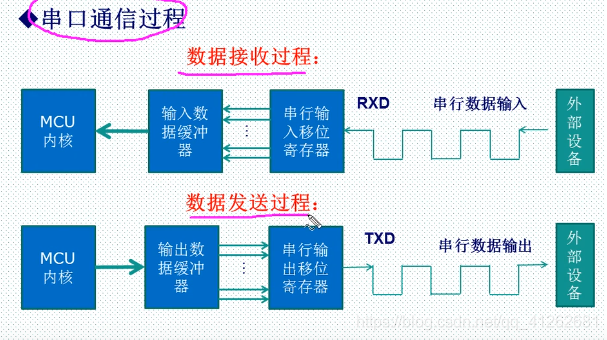

  传输原理:数据按位顺序传输
  优点:占用引脚资源少
  缺点:传输速度较慢

2.串行通信

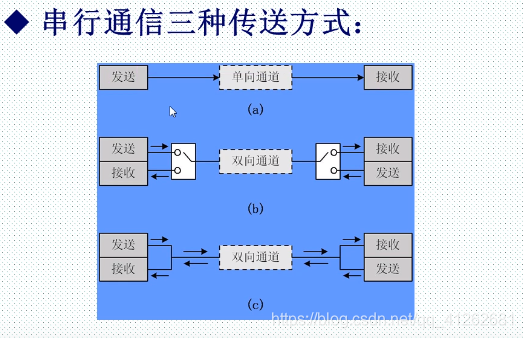

按数据传输方向:
单工：
数据传输只支持在一个方向上的传输
半双工：
允许数据在两个方向上的传输，但是，在某一个时刻，只允许数据在一个方向的传输，它实际上是一种切换方向的单工通信
全双工：
允许数据同时在两个方向上传输，因此，全双工通信是两个单工通信的结合，它要求发送设备和接收设备都有独立的接收和发送能力。

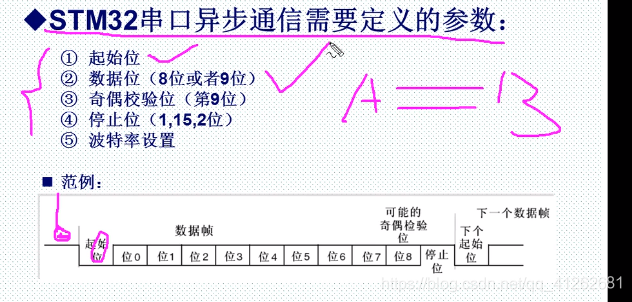

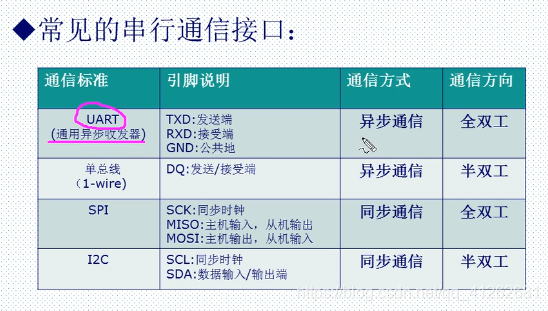

串行通信的通信方式：
同步通信:带时钟同步信号传输
-SPI,IIC通信接口
异步通信:不带时钟同步信号

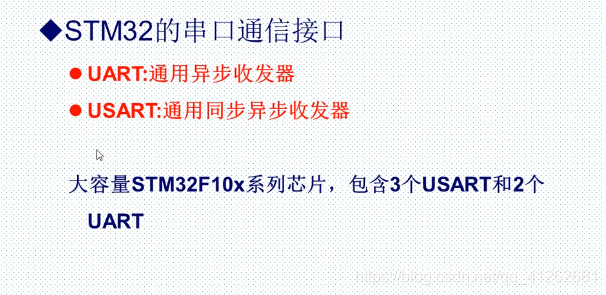

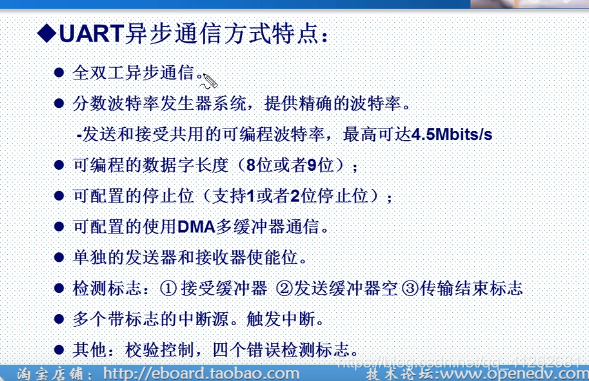

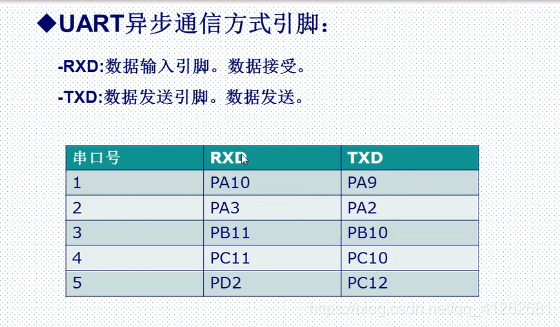

-UART(通用异步收发器，单总线)一定要约定好波特率

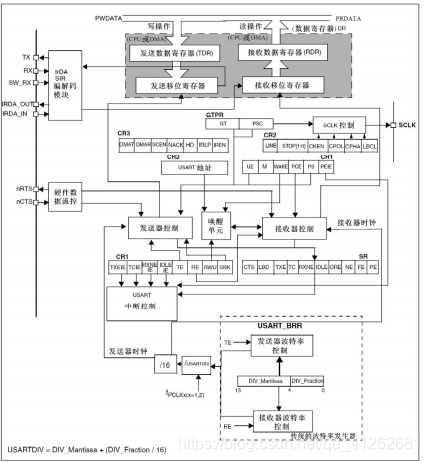

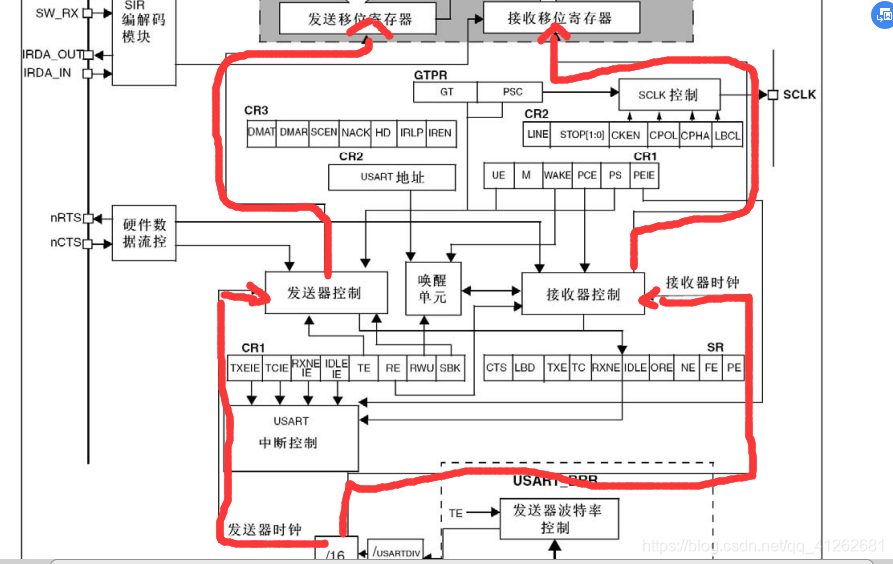

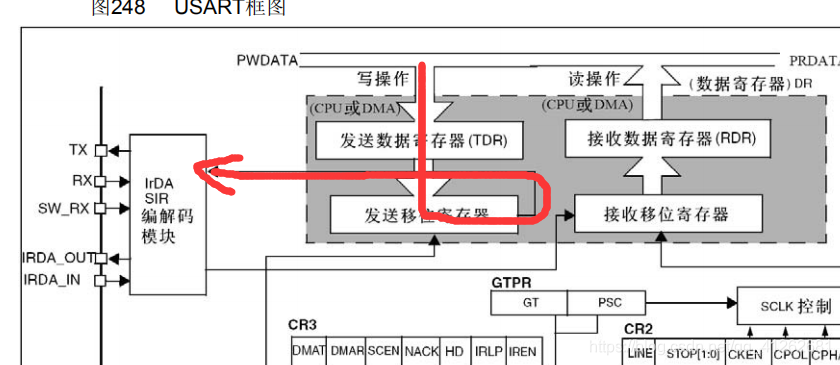

UART框图分析

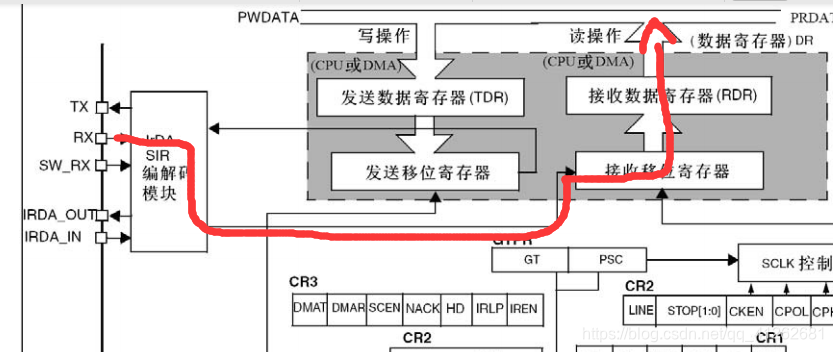

接收数据

发送数据

波特率控制

波特率配置

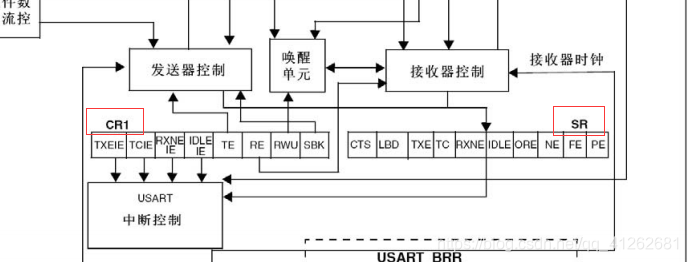

控制寄存器SR和CR1

寄存器

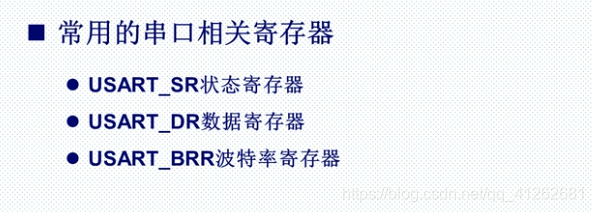

常用寄存器

SR是状态位寄存器

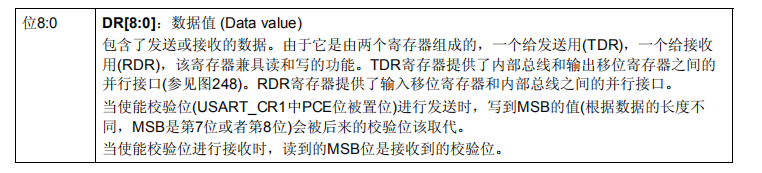

DR是数据位寄存器

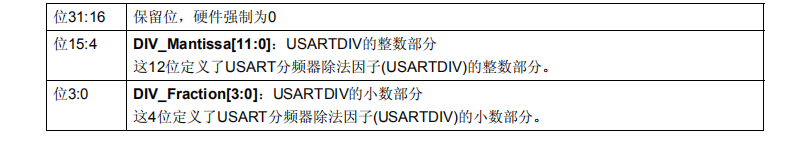

BRR是波特率配置寄存器

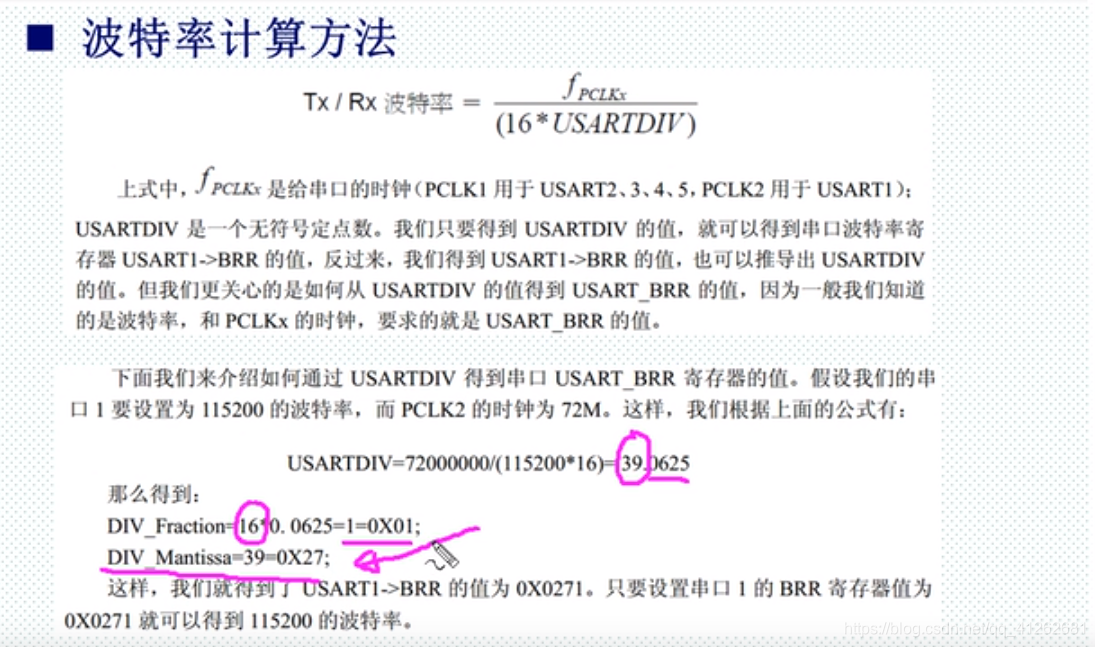

波特率计算方法

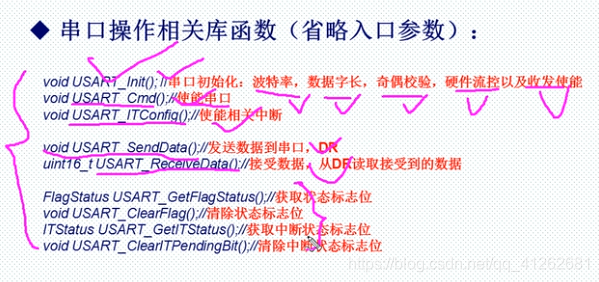

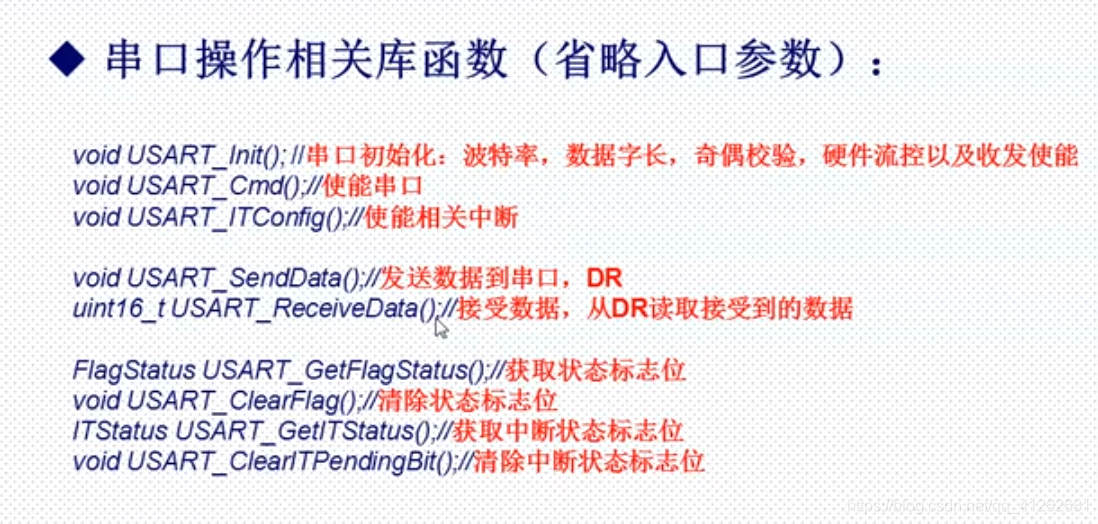

常用库函数


波特率
资产
停止位
奇偶校验位
模式
使能

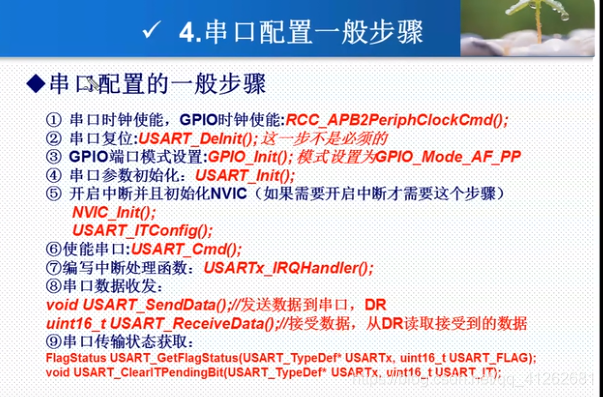

第一步

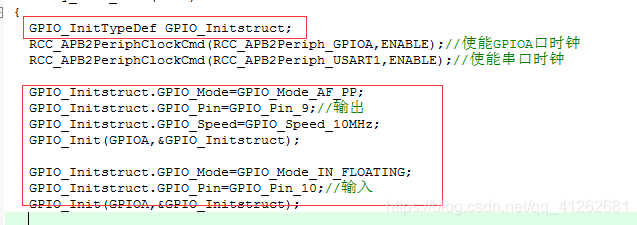

第二步

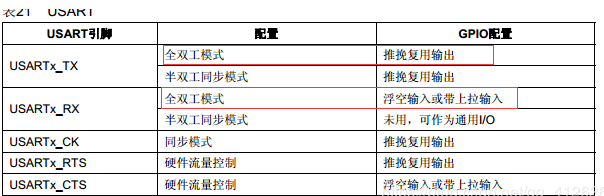

GPIO端口模式设置


第三步

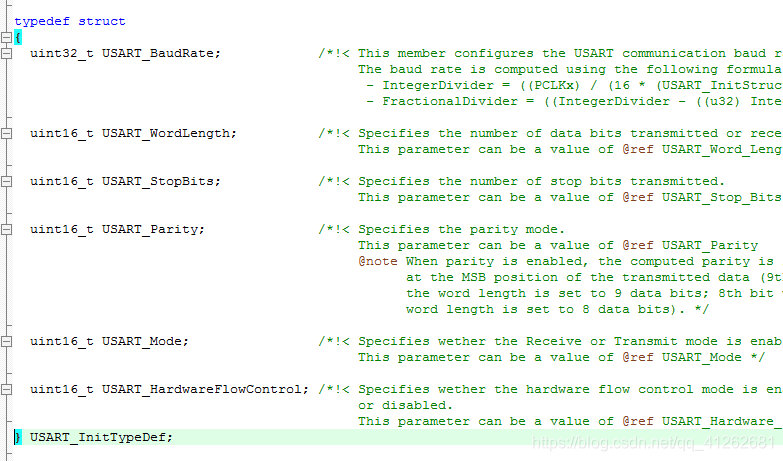

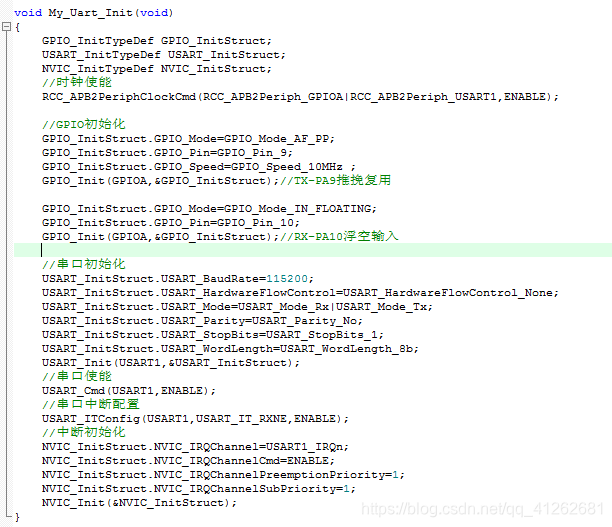

串口配置

第四步

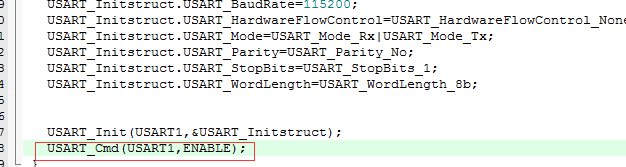

使能串口

如果要设置中断
首先中断分组配置
在misc.h里找NVIC_PriorityGroupConfig（）

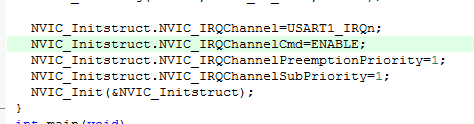

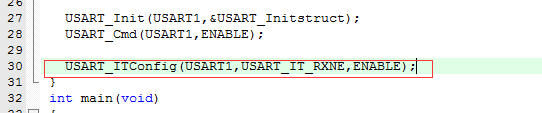

然后串口中断配置

然后中断设置

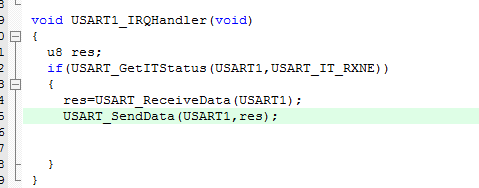

串口中断函数
