实验旨在通过NAT网络地址转换实现PC1与AR2的通信。配置包括：为PC设置IP网关，配置AR1和AR2接口IP，创建ACL允许192.168段的IP，建立NAT地址池，应用NAT到AR1的出接口。测试部分旨在检验NAT的作用及未应用NAT时的网络连通性问题。

实验要求

PC1 与 AR2 互通。

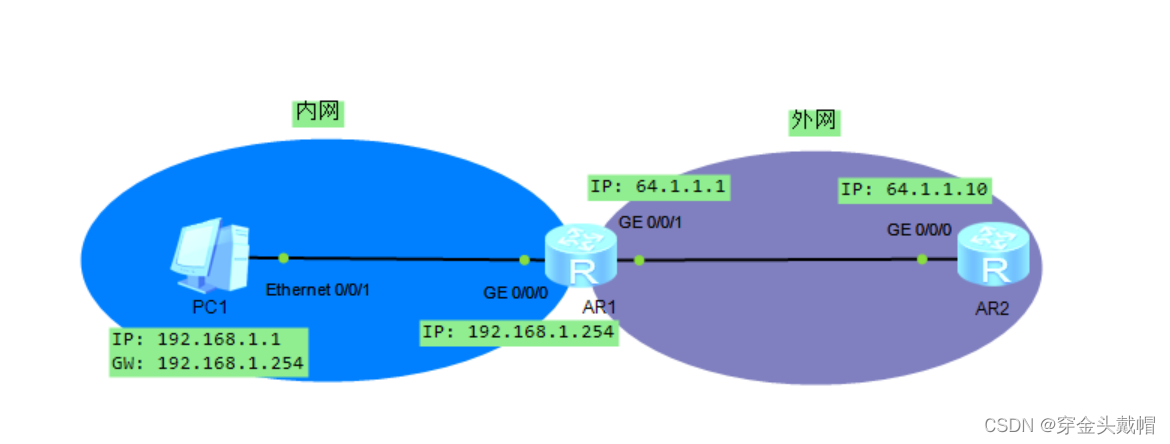

实验结构

实验步骤

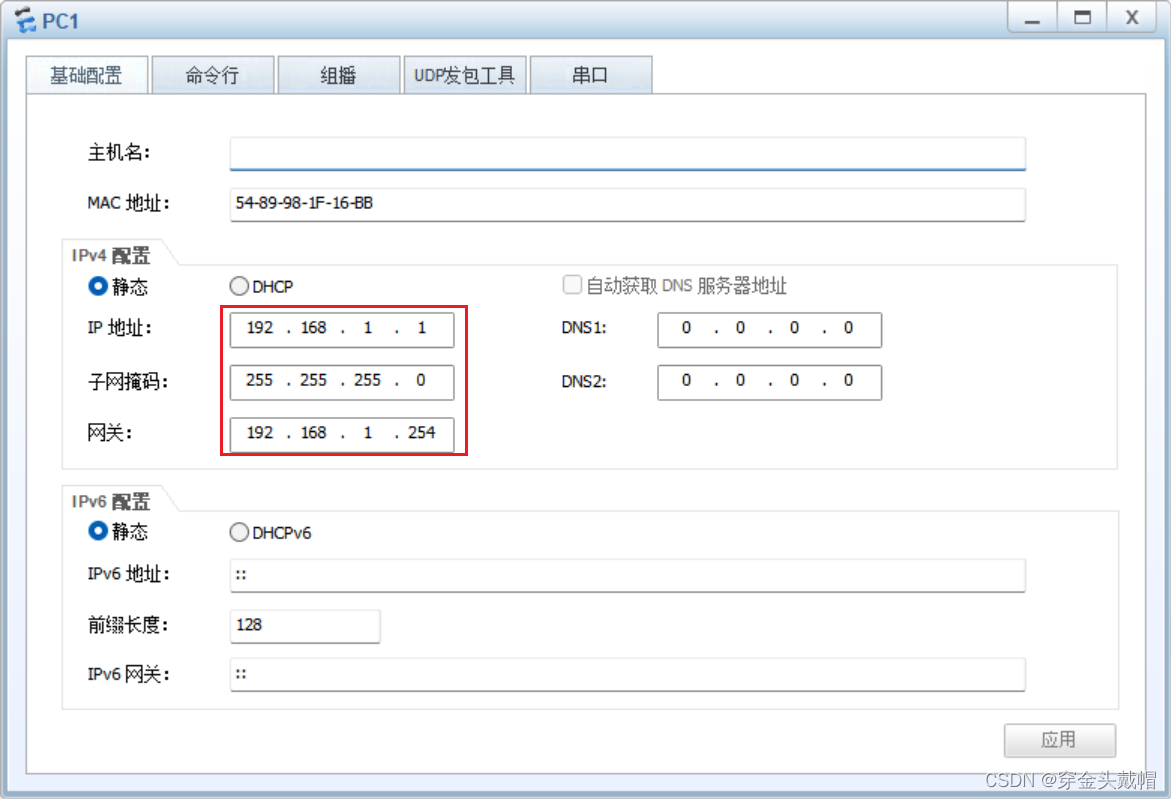

1. PC1 配置IP GW

2. AR2 配置IP

<Huawei>system-view

[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 64.1.1.10 255.255.255.0

3. AR1 配置IP ，配置ACl 应用ACL ，添加nat池

<Huawei>system-view

[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0
[Huawei-GigabitEthernet0/0/0]q

[Huawei]interface g0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 64.1.1.1 255.255.255.0
[Huawei-GigabitEthernet0/0/1]q


[Huawei]acl name
