树莓派GPIO入门(四) ：用数码管做个简单的计数器

一、实验要求

利用树莓派驱动数码管，使数码管能在0000-9999之间进行计数，当按下按键时，数值会清零。

二、实验材料

• 按键1个
• 4位8段数码管(共阴极) 1个
• 杜邦线若干
• 树莓派4B、RPi.GPIO库

三、数码管简介

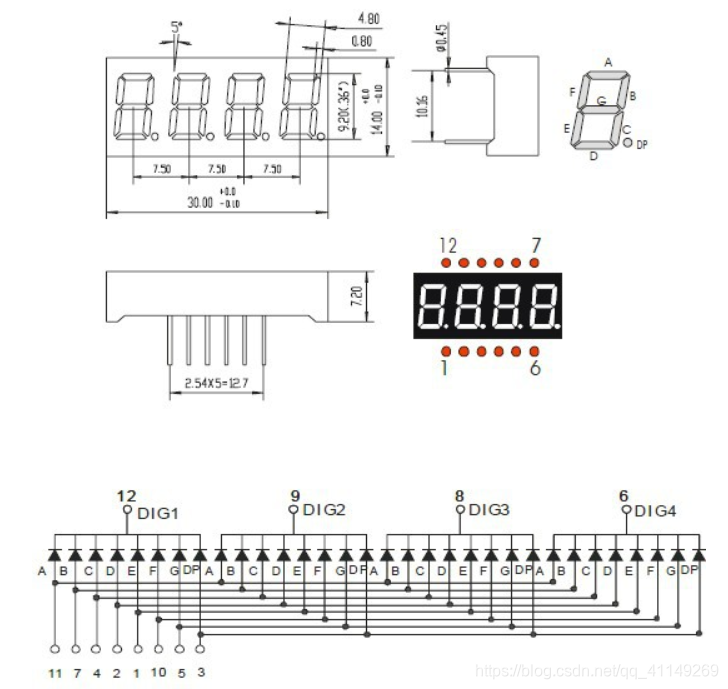

（1）一般来说，标准的数码管从显示内容上分7段和8段数码管两种。8段比7段多一个右下角的小数点。8段数码管由8个发光二极管组成，其中7个用于组成数字，1个用于显示小数点。每一根的编号如下图的右上角所示(A-G,DP)。

（2）数码管从电源极性上分共阳和共阴两种。如果数码管上每一个独立的发光二极管都单独引出两根引脚，一根接正极(阳)一根接负极(阴)，那么一个8段数码管就需要16根引脚来控制。但其实这8段数码管完全可以在内部共用一个阳级，只控制各段发光二极管的阴级联通即可，这就是共阳。反之亦然，叫共阴。共阳或共阴的每个8段数码管只需要引出9个引脚，1个阳(阴)级接到树莓派vcc(gnd)上，另外8个分别连到gpio口上，通过控制io口高低电平即可显示所需数字。比如一只共阳数码管想显示数字1，看LED编号图可知需要点亮b段和c段，其他全灭。那么连到共阳端引脚的io口输出高电平，连到引脚b、c的io口输出低电平，连到引脚a、d、e、f、g、dp的io口均输出高电平即可。

四、动态扫描显示

 数码管动态显示接口是单片机中应用最为广
