一、概述

本文将以UDP报文为例，阐述如何根据个人需求构造以太网报文并发送。主要介绍方法，大家可以举一反三。

二、理清需要发送的报文内容

例如发送一帧UDP报文，除了需要配置UDP报文本身的source port、destination port、payload等，还要需要配置source ip、destination ip、source mac、destination mac等。这意味着您需要对OSI模型有基本了解

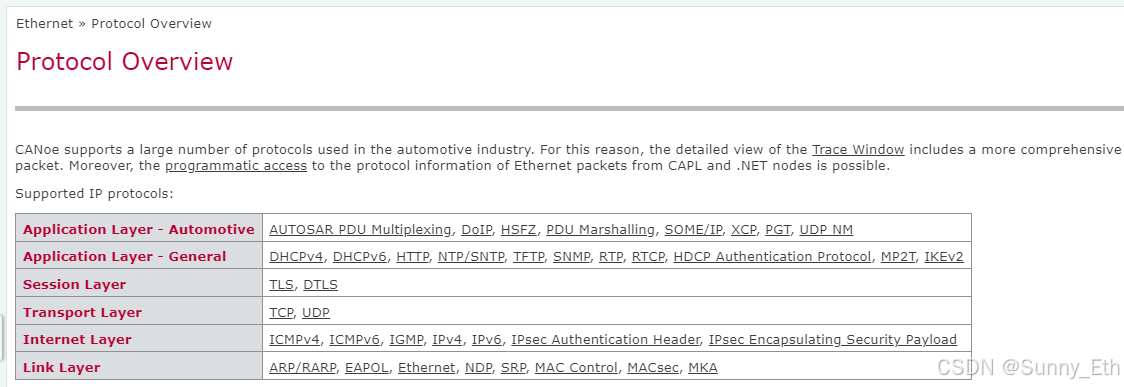

Vector Help文档针对Ethernet整理了Protocol Overview页面，介绍了CANoe在以太网各层所支持的协议，针对各个协议都有单独的链接页面介绍

三、如何对协议字段赋值

以UDP为例，打开UDP协议页面，介绍了如下内容：
1.什么是UDP
2.UDP协议在OSI模型中所处的位置
3.UDP报文的结构
4.编程示例

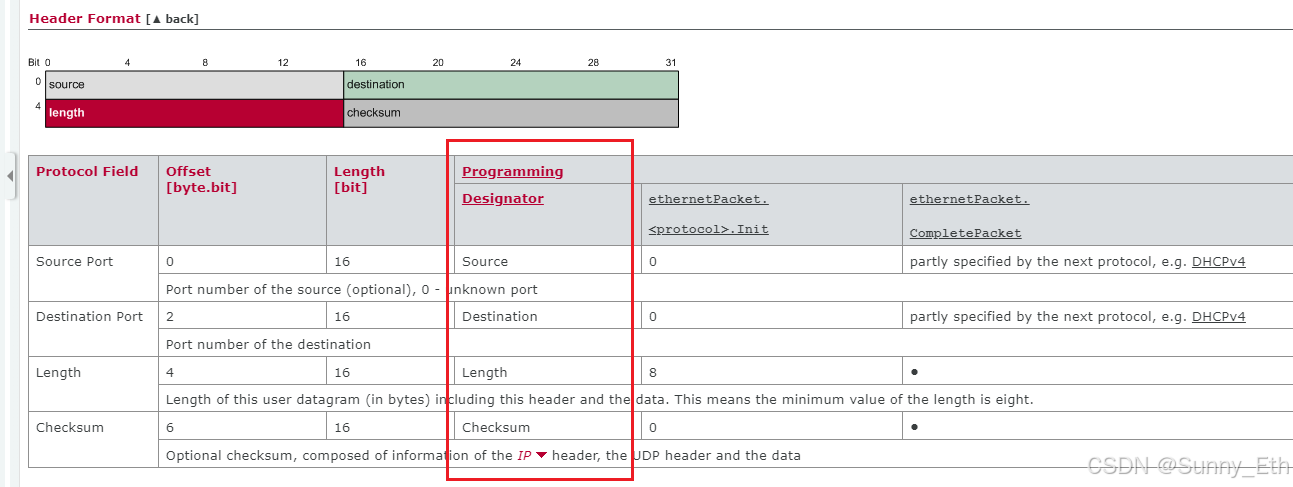

可以通过"Programming Designator"查阅如何对协议的各个字段进行赋值

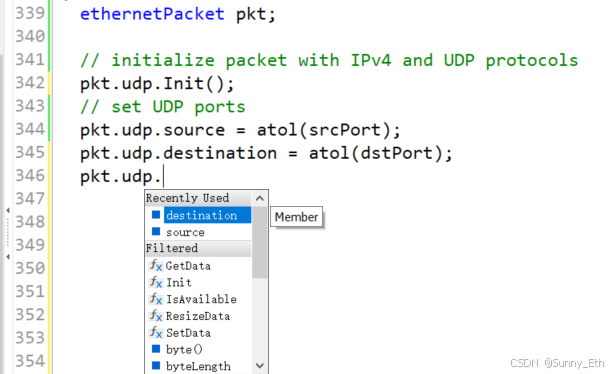

当然也可以定义一个ethernetPacket，变量调用后查看该协议支持的Member

四、构造一帧UDP报文

这里主要介绍如下几个语法：

1.ethernetPacket::protocol::Init

初始化以太网报文
