VLSI数字信号处理系统——第十章流水线结构的并行自适应递归滤波器

VLSI数字信号处理系统——第十章流水线结构的并行自适应递归滤波器

作者：夏风喃喃
参考：
(1) VLSI数字信号处理系统:设计与实现 （美）Keshab K.Parhi／著
(2) socvista https://wenku.baidu.com/u/socvista?from=wenku

一. 引言

经典的滤波器分两类：FIR和IIR。FIR是有限长冲击响应滤波器，硬件电路是非递归的；而IIR是无限长冲击响应滤波器，硬件电路存在递归环路，值得注意的是，IIR可以看成是一个FIR和递归环路的级联。

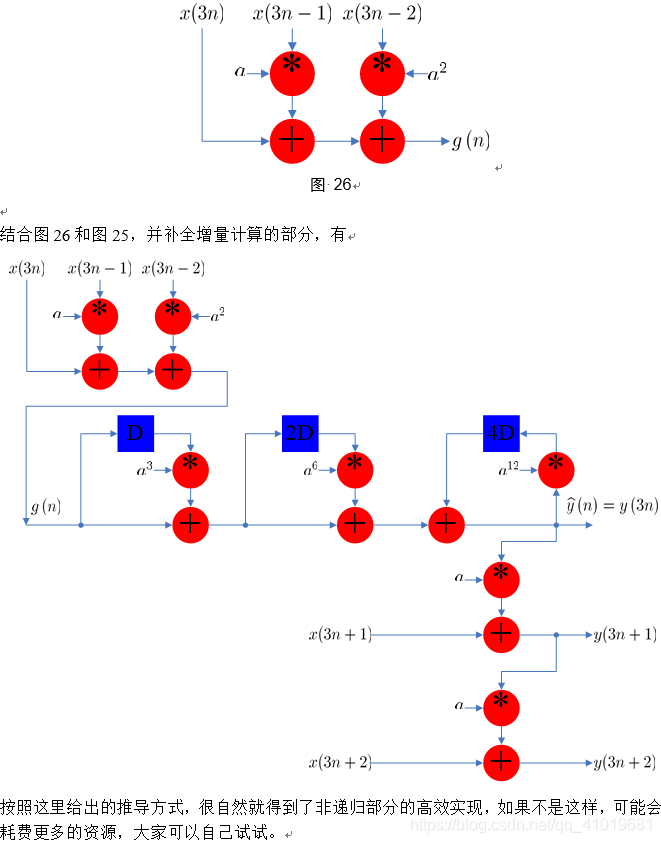

非递归运算通常采用流水线或者并行处理架构，而自适应递归滤波器由于本身的反馈回路，无法简单的套用这类架构。本章重点在如何采用超前计算(look-ahead computation)、增量块处理(incremental block processing)技术、基于最小均方误差(Least-Mean-Square，LMS)流水计算的弛豫超前(relaxed look-ahead)变换以及格型自适应滤波的方法，在自适应递归数字滤波器中实现流水线和并行处理。

二. 数字滤波器中的流水线交织操作

本节以一阶递归数字滤波器为例，回顾流水线交织操作的概念。

对于数字滤波器的流水线结构本节提供M倍降速设计方法，下节提供超前计算设计方法。将M倍降速和超前计算结合起来将更加高效，先用超前计算构造“自交织”的流水IIR节，然后再用M倍降速构造“独立交织”的IIR节。

2.1 低效率的单通道/多通道交织

考虑一阶线性时不变递归表达式$$y(n+1)=ay(n)+bu(n)$$

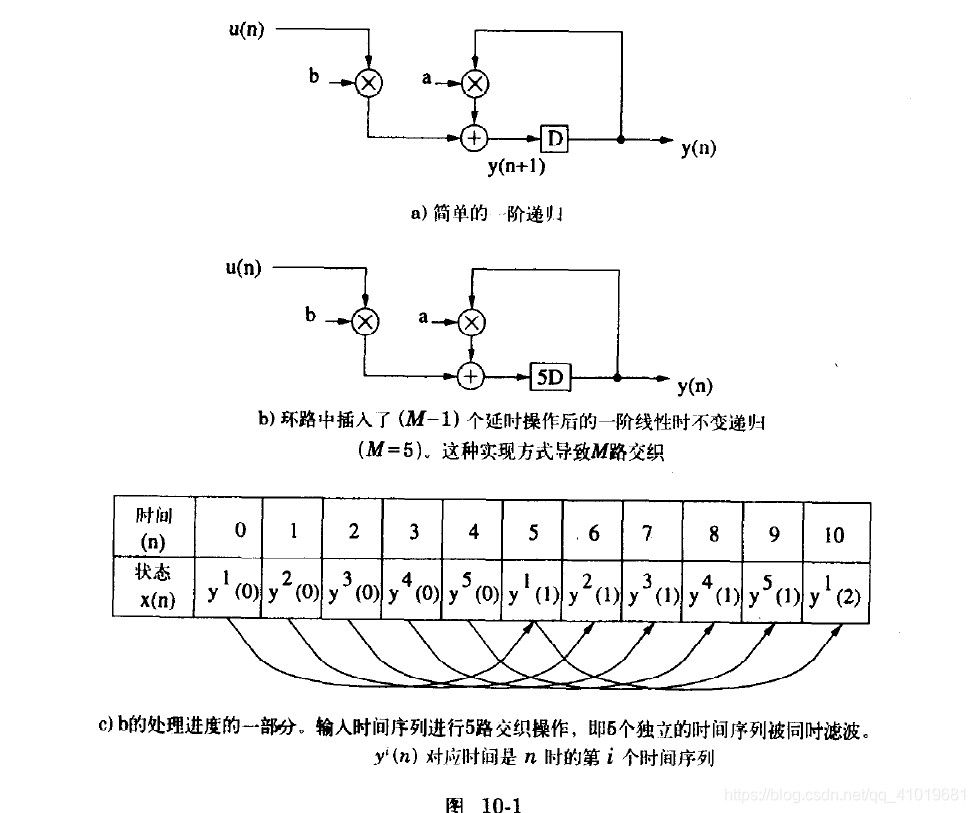

其实现结构如图10-1 a)，如果只有一个延时单元的递归环路，通过插入(M-1)个额外的延时单元实现了M级流水线(图10-1 b)，虽然迭代边界减小为1/M，时钟周期可缩短为1/M，但每个数据需要M个时钟周期去处理，并没有对吞吐率带来提高（即M倍降速）。那么输入数据可以进行M路交织操作，即M个独立的时间序列滤波，尽管在低速下滤波，但硬件结构得到了充分利用，如图10-1 c)。

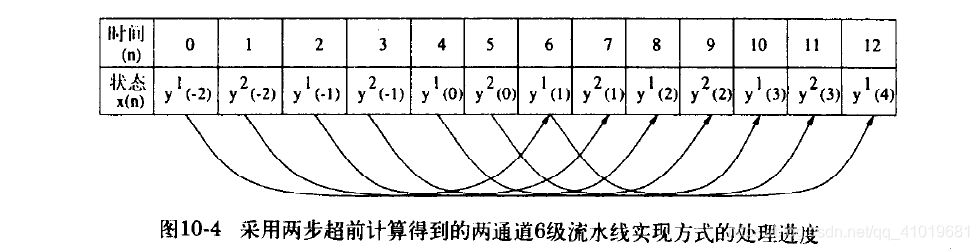

2.2 高效的单通道交织

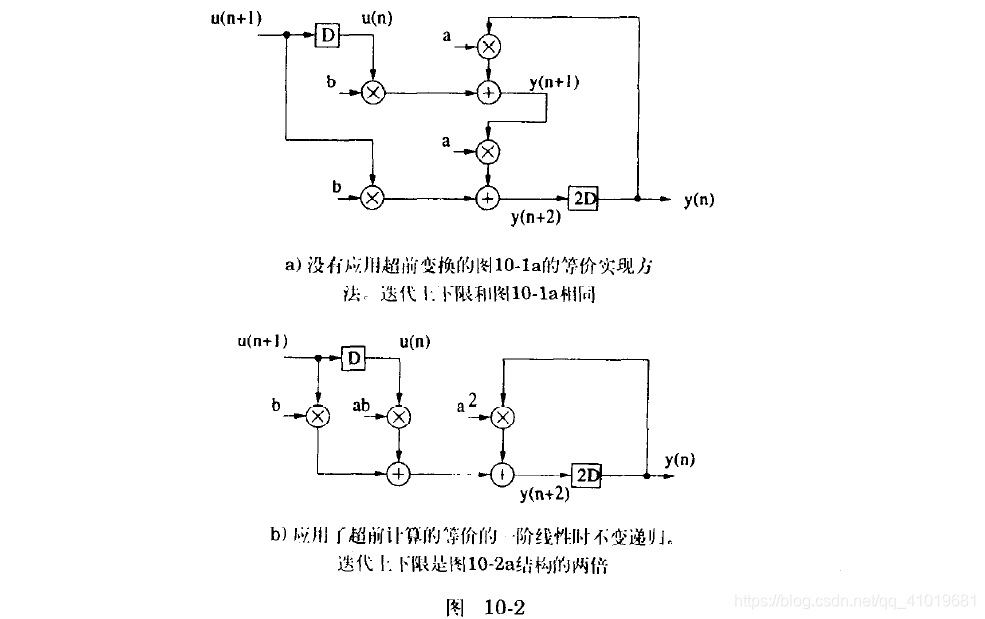

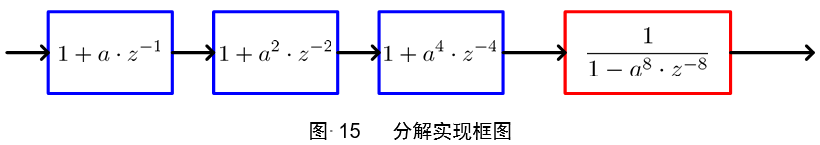

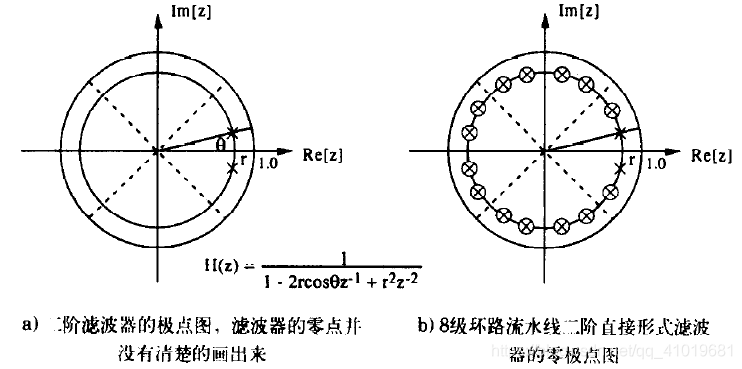

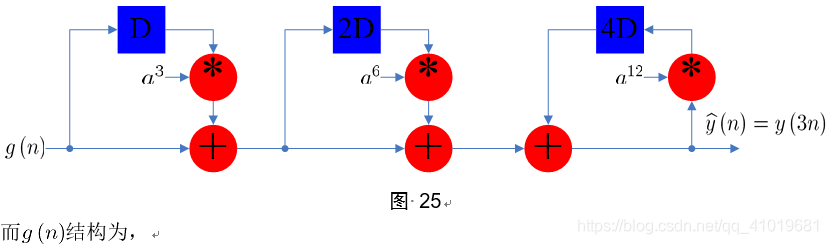

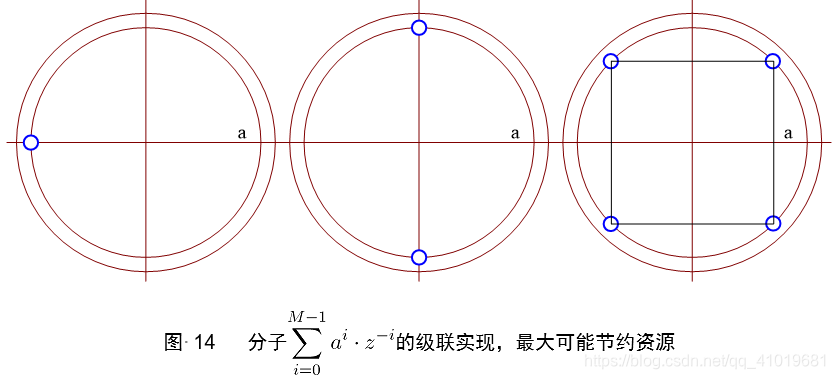

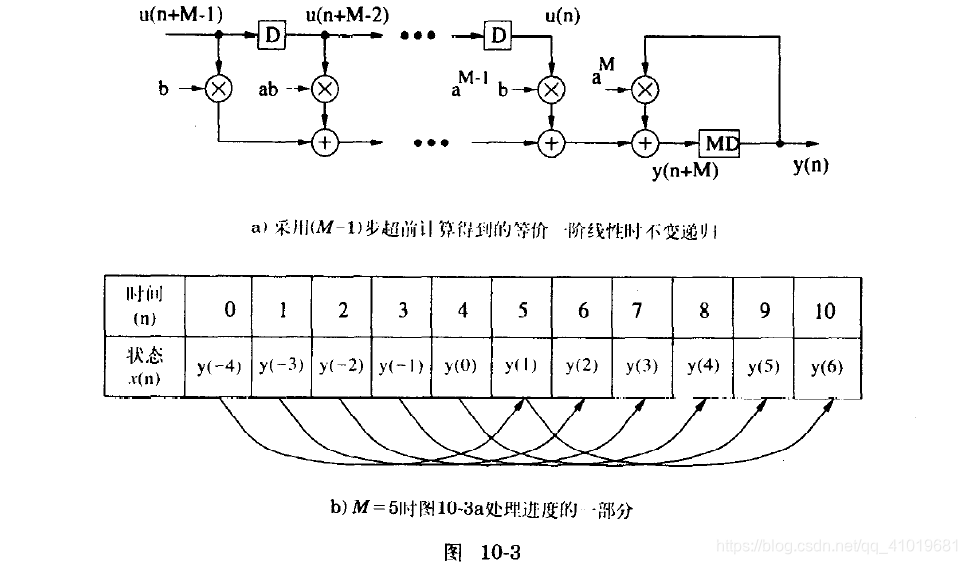

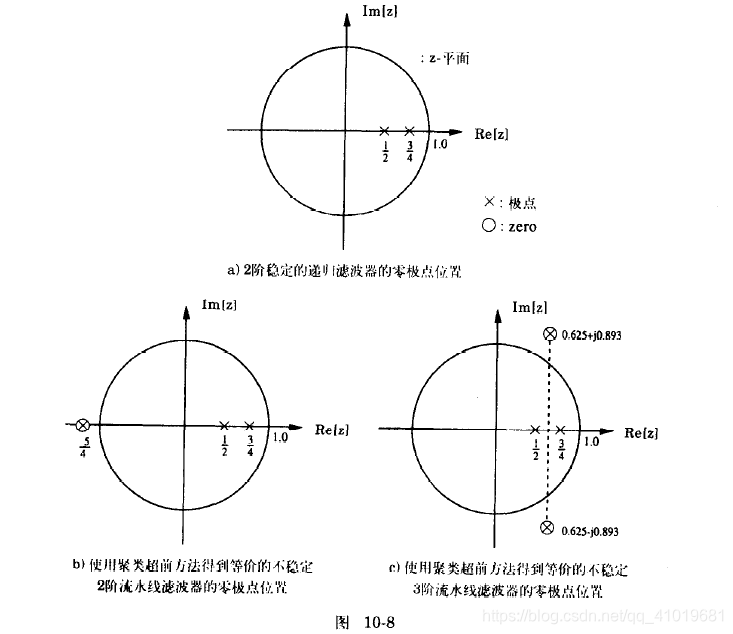

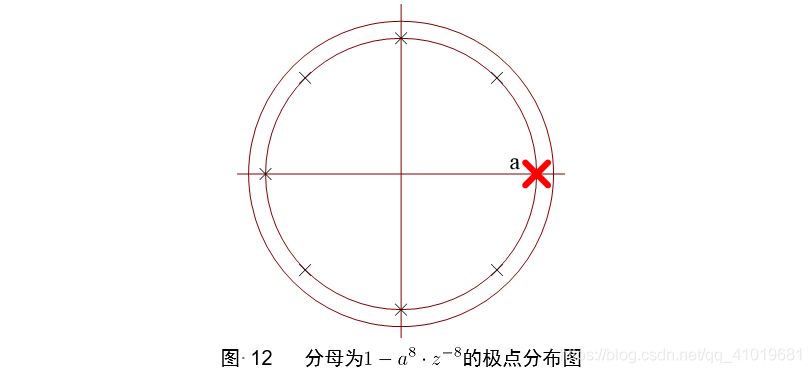

超前变换，通过递归关系的变换可以把$y(n+2)$表示成$y(n)$的函数产生并行性。
$$y(n+2)=a[ay(n)+bu(n)]+bu(n+1)=a^{2}y(n)+abu(n)+bu($$
